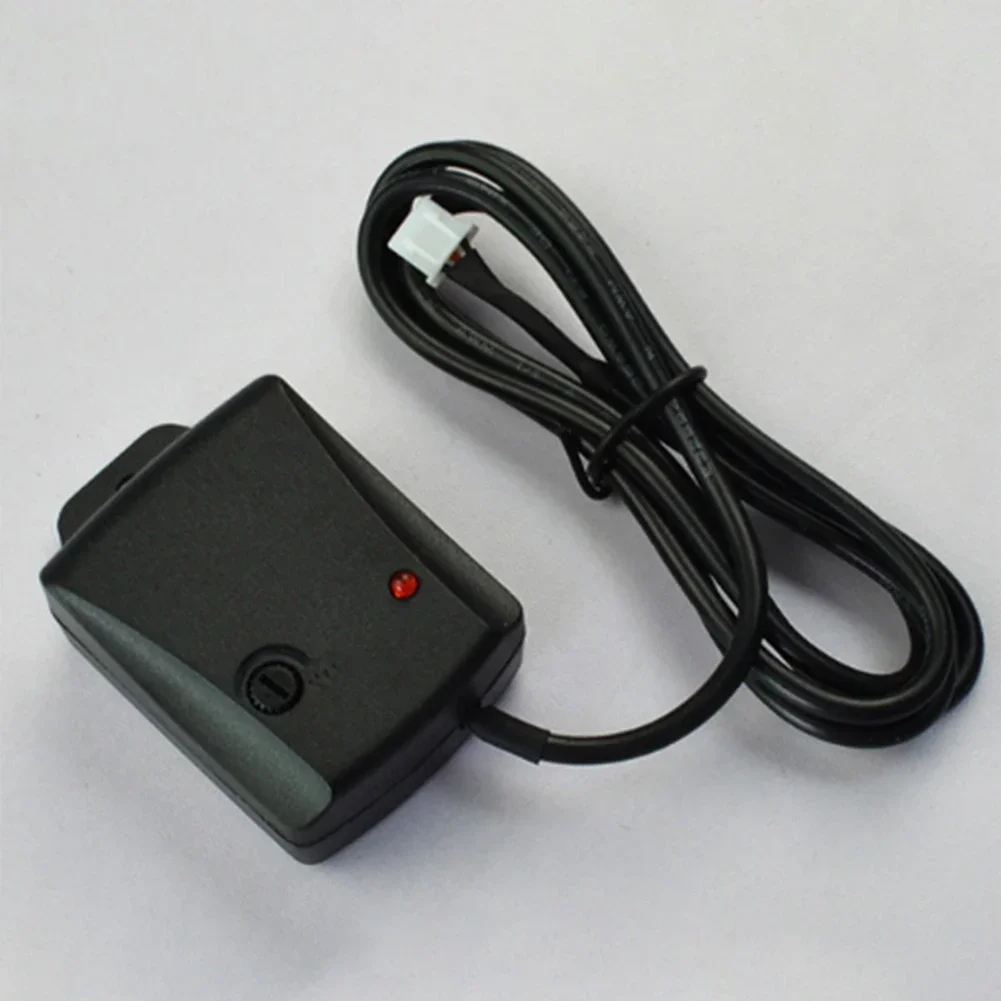

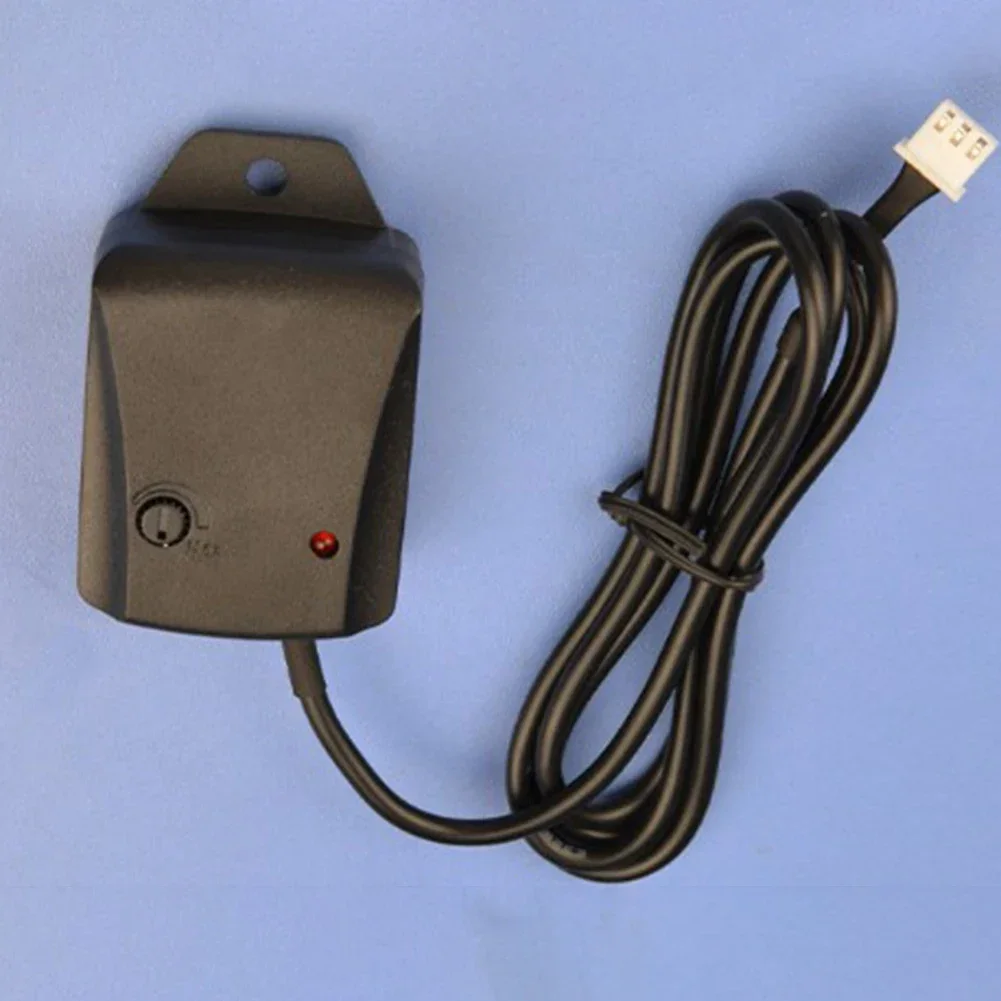

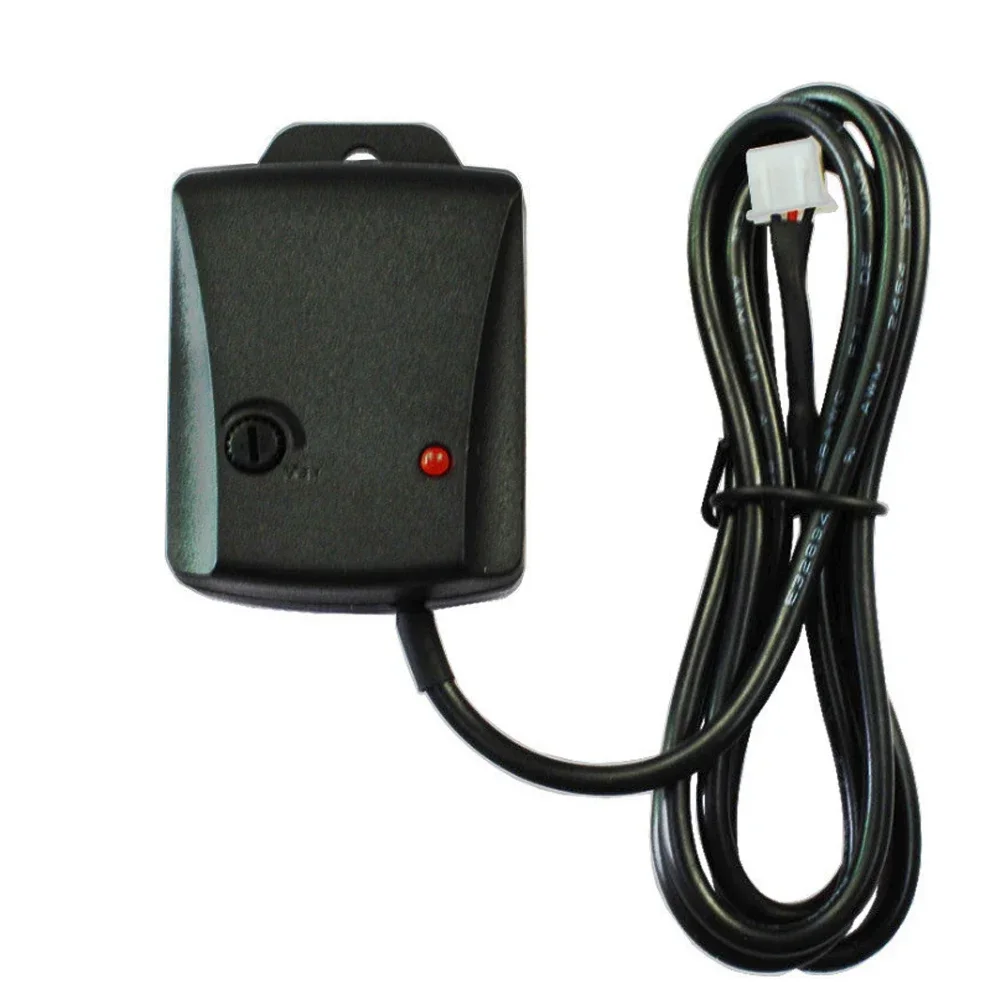

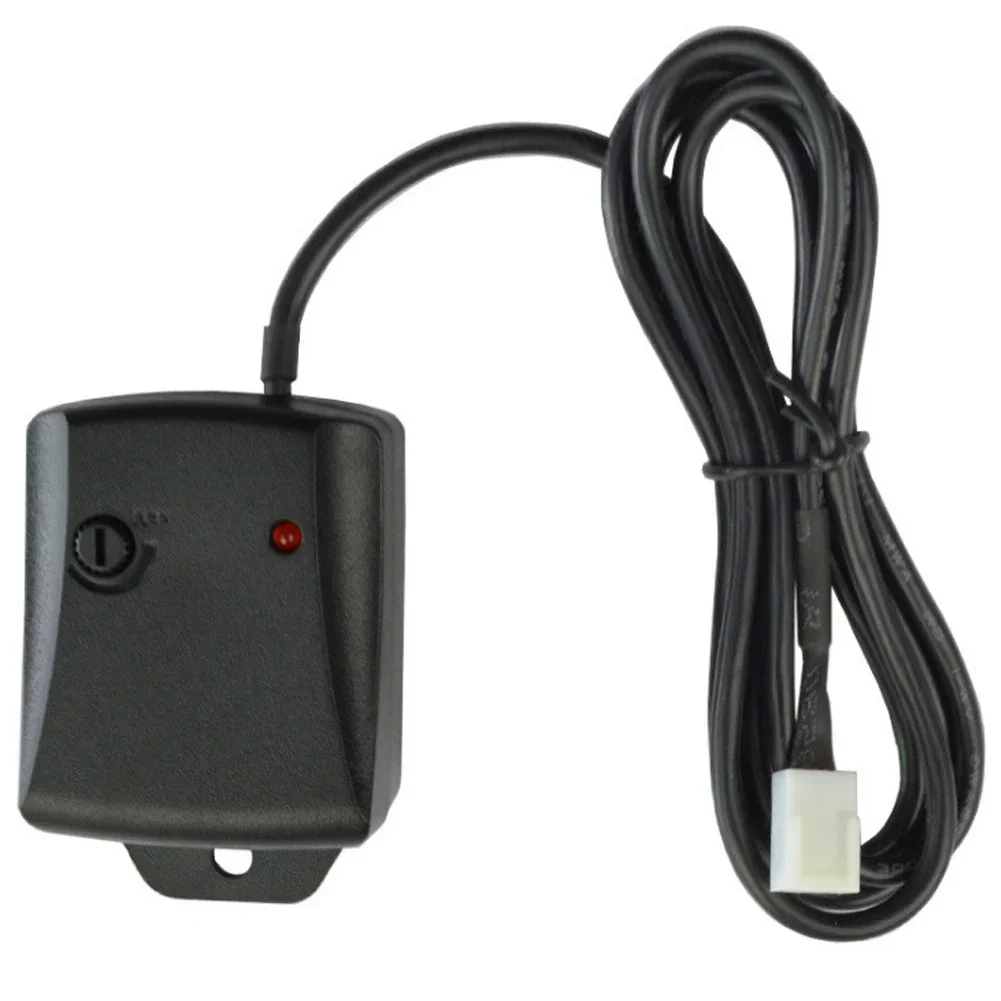

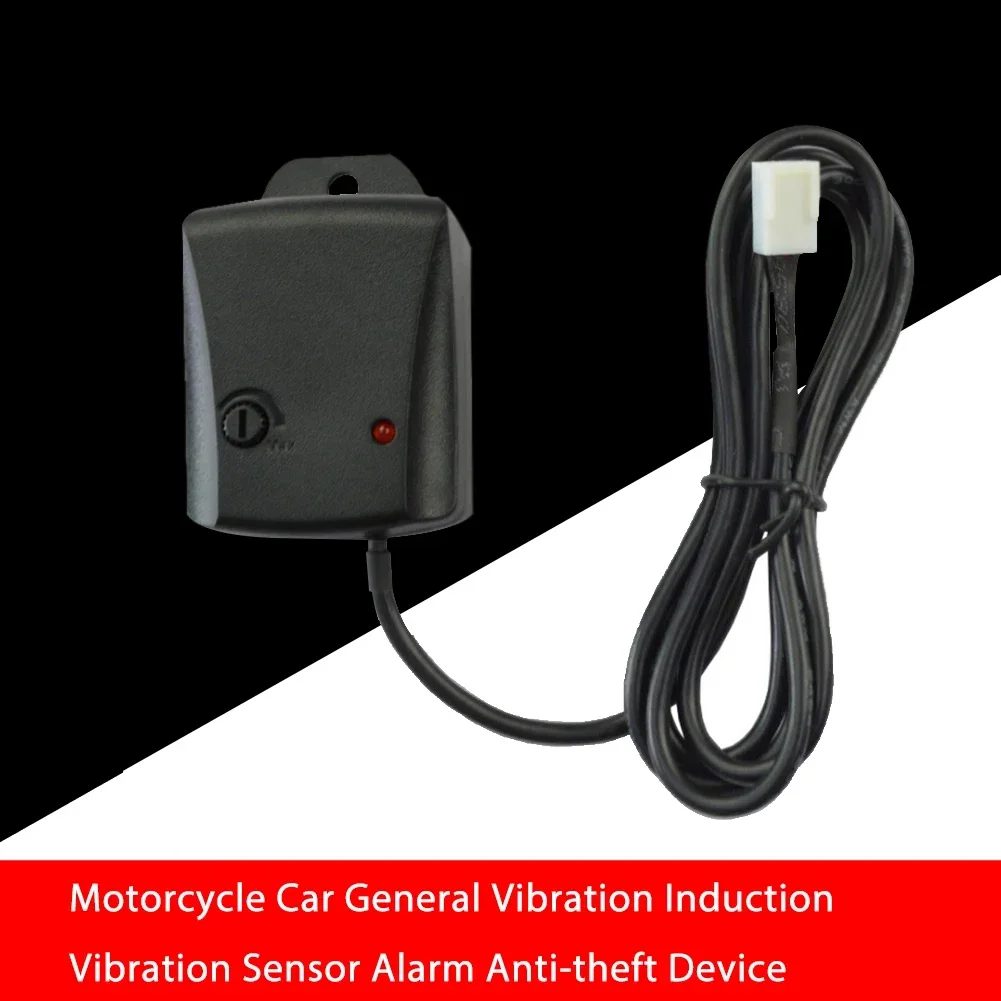

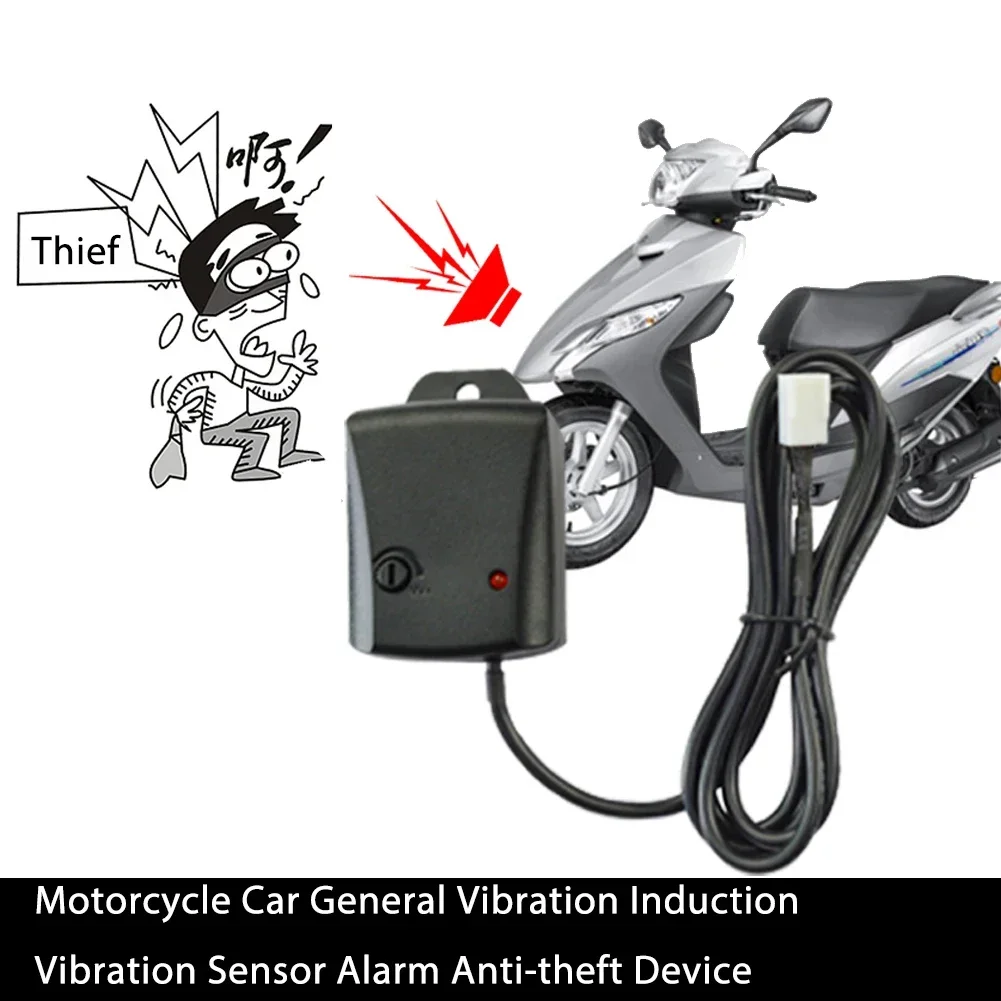

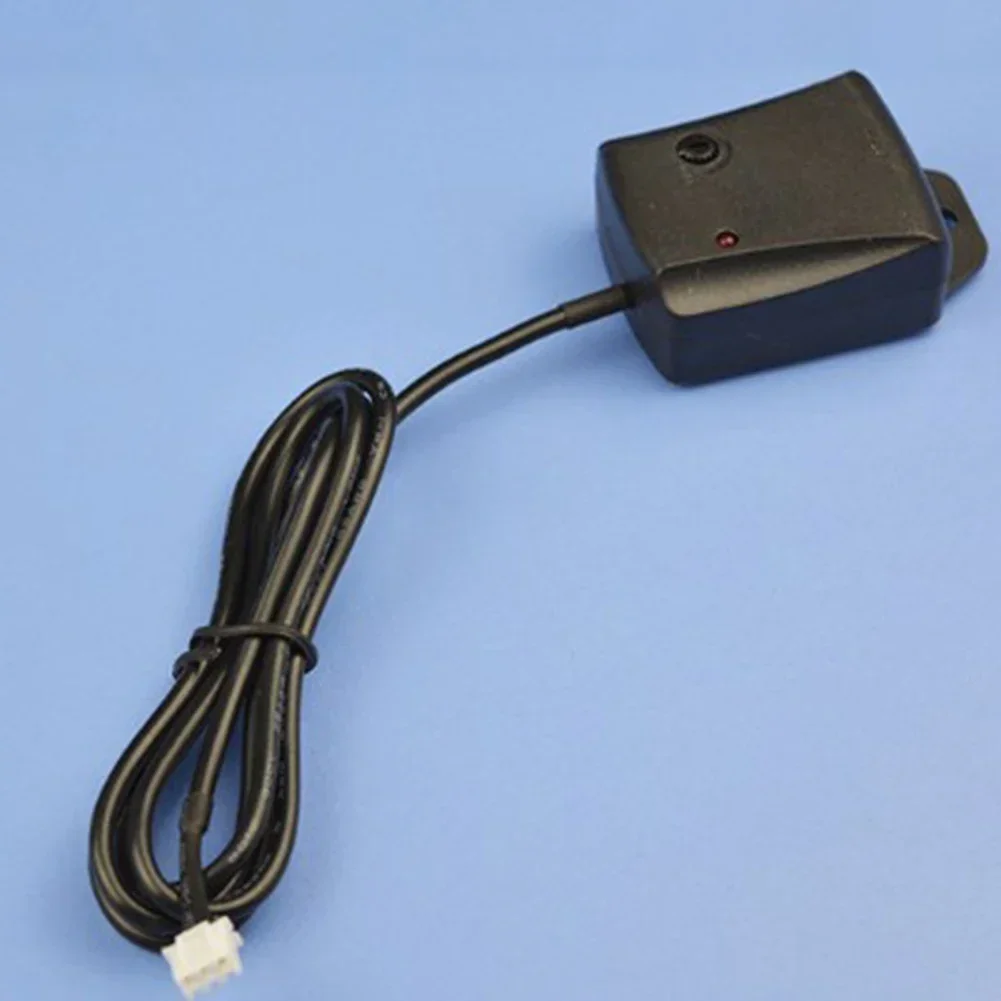

1/2Pcs Universal Automobil Motorrad Auto Vibration Induktion Einstellbare Sensor Anti-Diebstahl Alarm Hohe Empfindlichkeit Gerät

Die interne piezoelektrische Keramikplatte und die Federgewichtsstruktur werden zur Erkennung des Vibrationssignals verwendet, und das Verstärkersignal wird durch LM358 und Ausgangssteuerungssignale verstärkt.Es bietet die Vorteile niedriger Kosten, hoher Empfindlichkeit, stabiler und zuverlässiger Betrieb und eines großen einstellbaren Vibrationserkennungsbereichs.Auf dem Diebstahlschutzsystem von Dampf- und Motorradfahrzeugen verwenden 80 % der Fahrzeugalarme solche Sensoren.Der Sensor verwendet im Inneren SMT-Chip-Technologie und die importierten Komponenten sind zusammengebaut.Der Sensor kann auch mit einem Einzelchip-Mikrocomputer, einem drahtlosen Sendermodul, einem kabelgebundenen Alarm usw. kombiniert werden.Es wird in Kombination verwendet und hat ein breites Einsatzspektrum.

Parameter:

Material: ABS + Elektronik

Ausgangsstrom: ≤100 mA (maximaler Laststrom)

Empfindlichkeit: -105 dB

Ruhestrom: ≤6mA

Nennarbeitsspannung: 12 V

Mindestbetriebsspannung: >5V

Triggerpolzahl: unipolarer Triggerausgang

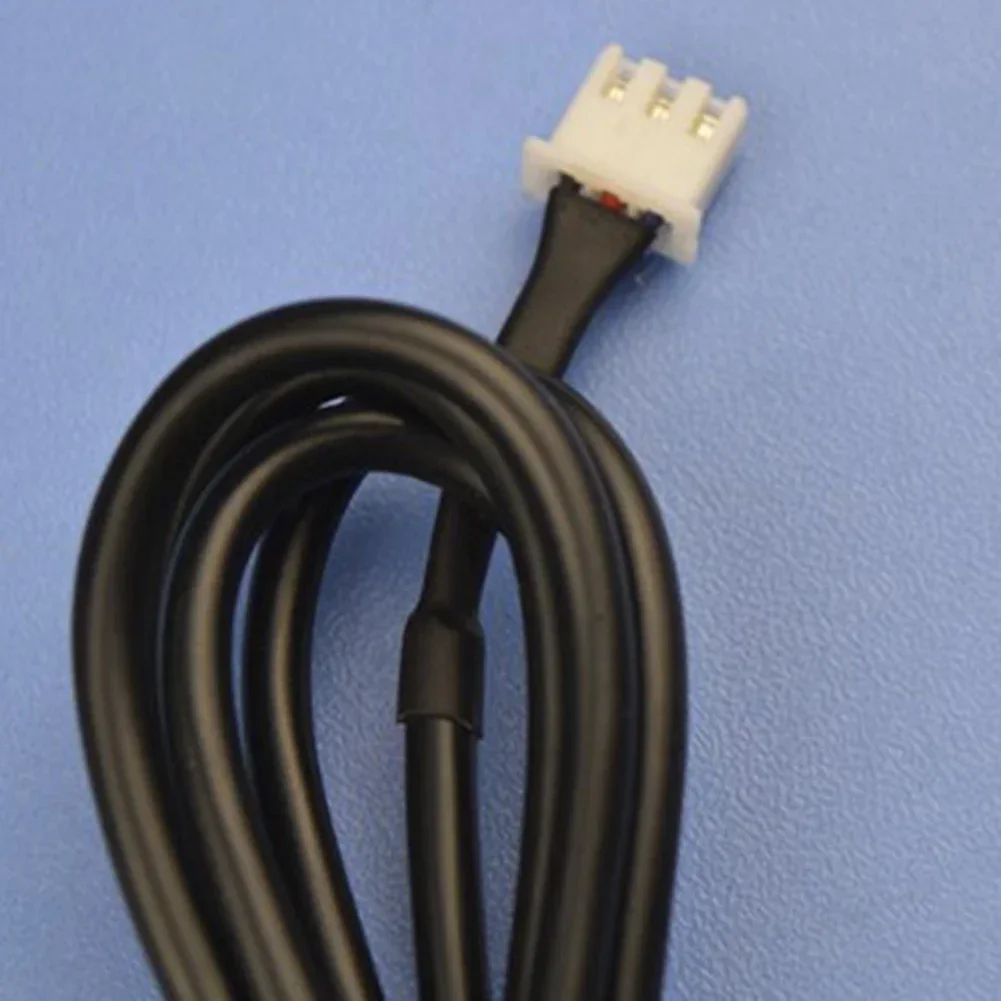

Schnittstellenmodus: Dreidraht-Schnittstellen XH2.54 oder 2510 (Schnittstellenbuchse besteht aus 2,54 3P-Gradmodellen)

Triggermodus: negativer Trigger zu Masse oder positiver 12-V-Trigger

Arbeitsspannung: DC10V-16V

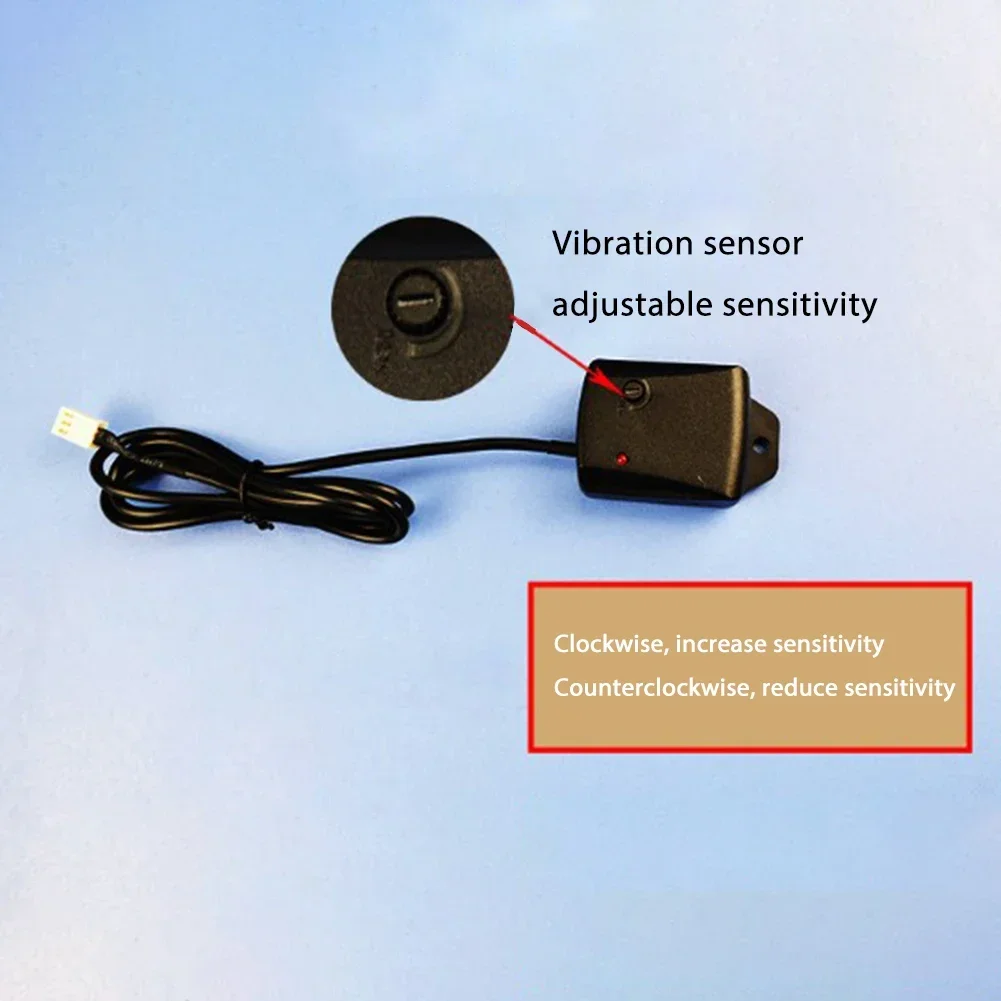

Empfindlichkeit: Die Verdrehung kann debuggt werden

Anzeigemodus: LED-Anzeige für rotes Licht

Beschreibung:

1. Die blaue Linie ist die Signalausgabe des 358-Operationsverstärkers.Wenn das Signal nicht vibriert ist, ist es hoch (der IO-Port sollte hochgezogen werden), und wenn das Signal vibriert ist, ist es niedrig (Signal zum Masse).

2.Rote Leitungsleistung: +12 V

3.Die schwarze Linie ist die Erdlinie

Hinweise:

Wenn der Ausgang an den hohen Pegel angeschlossen ist, muss er einen Widerstand von 100 Ohm oder weniger hinzugefügt werden.Wenn Sie das drahtlose Sendermodul ansteuern möchten, können Sie den Widerstand nicht austauschen.Die roten und schwarzen Drähte werden an den positiven und negativen Stromeingang des Moduls angeschlossen.Die Zahl (DC-Alarmhorn) ist vorzugsweise eine externe Relaissteuerung, um große Stromschäden an den internen Sensorkomponenten zu vermeiden (als Referenz).

Liste:

1 * 1 m/39,37 Zoll schwarzer ummantelter Draht + Diebstahlsicherung
