12,6V Ladegerät 5A 10A Lithium-Batterieladegerät 3S 12V 11,1V 10,8V Für 3S10P Lithium-Ionen-Akku Elektrische Bohrmaschine Kabelloses Werkzeug

AC 100–240V Smart CC/CV Ladegerät mit DC 5.5×2.5mm Anschluss

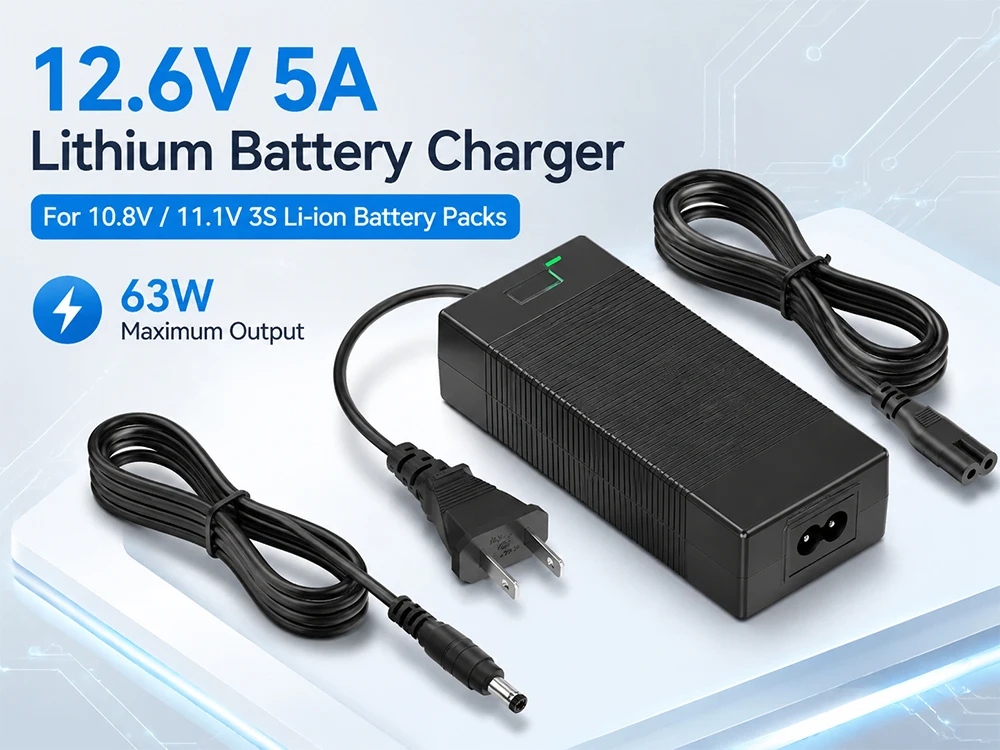

Dies 12,6V 5A Lithium-Akkuladegerät ist speziell entwickelt für 11,1V / 10,8V 3S Lithium-Ionen-Akkupacks.

Mit einer maximalen Ausgangsleistung von 63W, stabile CC/CV-Ladung, eine rot/grüne LED-Anzeige und einen universellen AC 100–240V-Eingang bietet es eine praktische Ladelösung für kompatible 3S wiederaufladbare Lithium-Akkus.

Hauptmerkmale

12,6 V 5 A Ladeausgang

Das Ladegerät liefert eine maximale Leistung von:

• Ausgangsspannung: DC 12,6 V

• Maximaler Ladestrom: 5A

• Maximale Ausgangsleistung: 63 W

Der tatsächliche Ladestrom kann je nach Batteriekapazität, BMS-Einstellungen, verbleibendem Batteriestand und Ladezustand variieren.

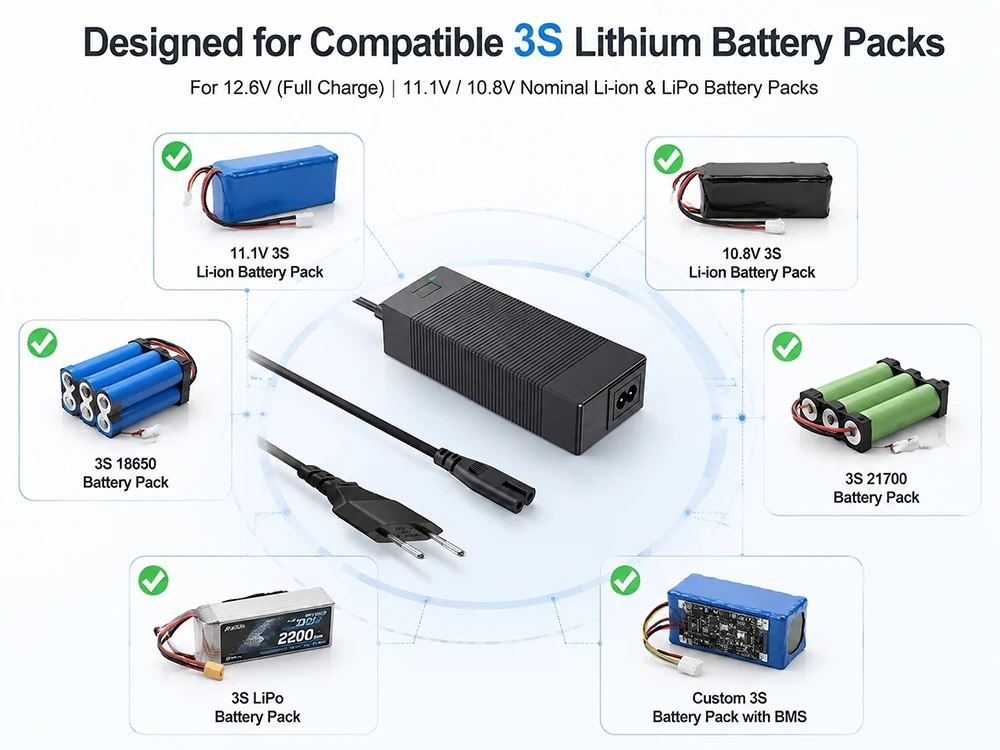

Entwickelt für 3S Lithium-Ionen-Batterien

Kompatibel mit:

• 11,1V Lithium-Ionen-Akkupacks

• 10,8V Lithium-Ionen-Akkupacks

• 3S 18650 Lithium-Akkupacks

• 3S 21700 Lithium-Akkupacks

• Andere kompatible 3er-Li-Ionen-Akkupacks mit BMS

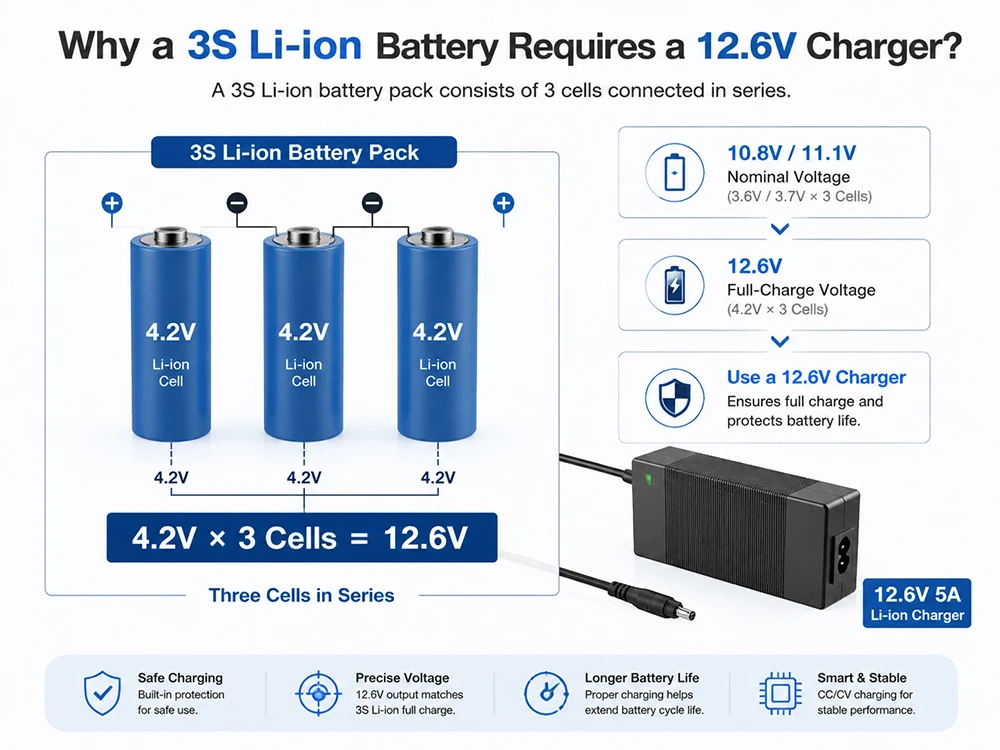

Ein 3S Lithium-Ionen-Akkupack hat eine Nennspannung von ca. 10,8 V oder 11,1 V und erreicht 12,6 V bei voller Ladung.

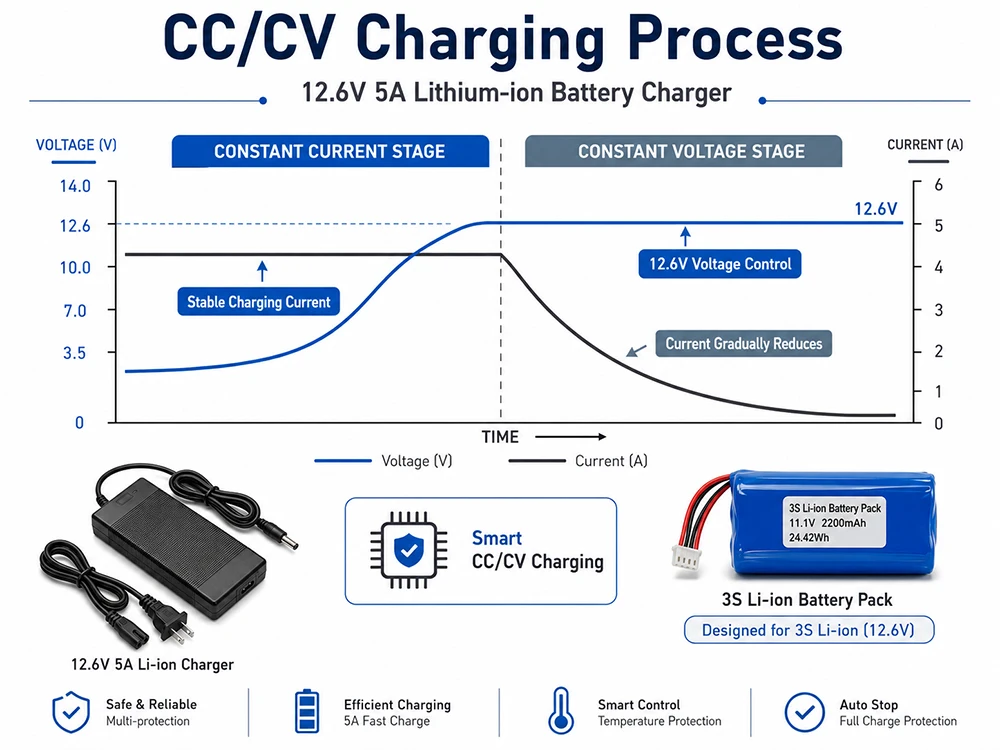

Intelligentes CC/CV-Laden

Das Ladegerät verwendet einen Konstantstrom- und Konstantspannungs-Ladevorgang:

CC-Stufe:
Das Ladegerät liefert während der Hauptladephase einen stabilen Ladestrom.

CV-Stufe:
Wenn die Batteriespannung 12,6 V erreicht, hält das Ladegerät eine konstante Spannung aufrecht, während der Ladestrom allmählich abnimmt.

Diese Lademethode ist für kompatible 3S-Lithium-Ionen-Akkus geeignet.

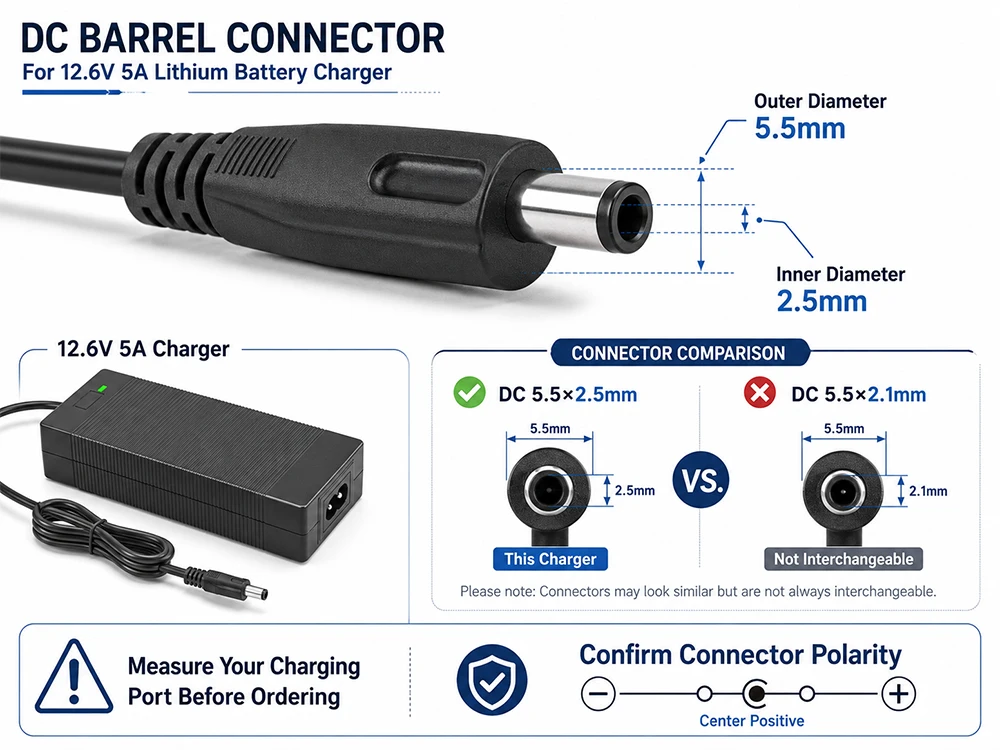

DC 5,5×2,5 mm Stecker

Das Ladegerät ist ausgestattet mit:

• Außendurchmesser: 5,5 mm

• Innendurchmesser: 2,5 mm

• Steckertyp: DC-Hohlstecker

Bitte messen Sie vor der Bestellung den Ladeanschluss Ihres Akkus. Ein DC 5,5×2,5mm Stecker mag einem 5,5×2,1mm Stecker ähnlich sehen, aber sie sind nicht immer austauschbar.

Die Polarität des Steckers muss auch mit dem Ladeanschluss Ihrer Batterie übereinstimmen.

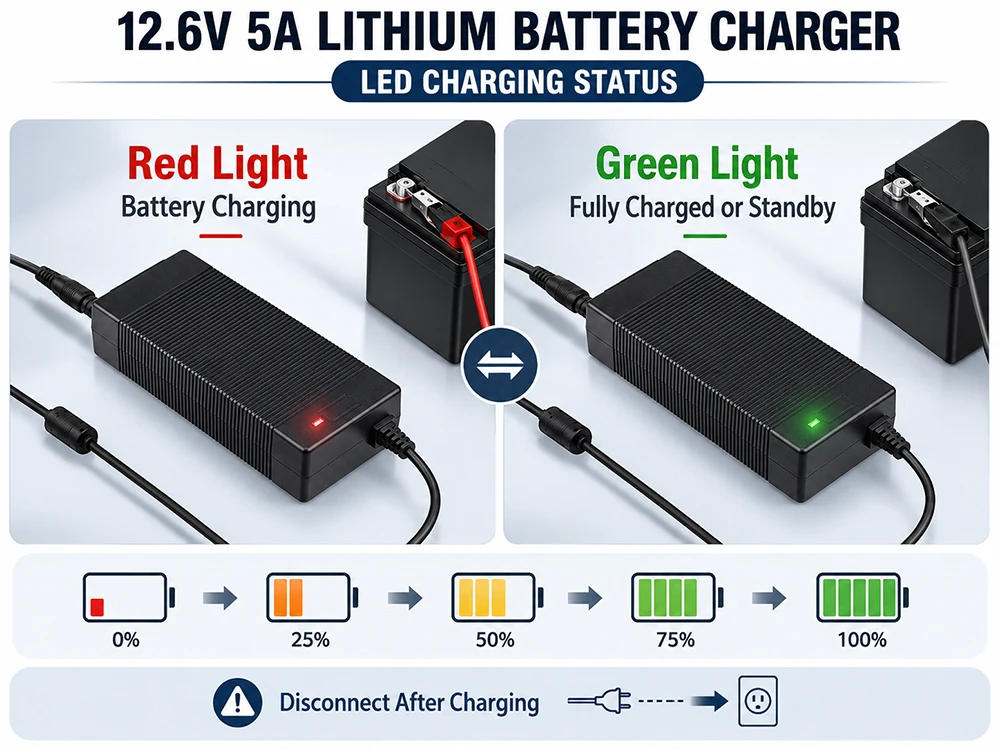

Rote und grüne LED-Anzeige

Die integrierte LED-Anzeige macht den Ladestatus leicht erkennbar:

• Rotes Licht: Akku wird geladen

• Grünes Licht: Der Akku ist vollständig geladen oder das Ladegerät ist nicht an den Akku angeschlossen

Trennen Sie das Ladegerät, nachdem der Ladevorgang abgeschlossen ist.

Universeller AC-Eingang 100–240V

Durch den großen Eingangsspannungsbereich ist das Ladegerät für den Einsatz in vielen Ländern und Regionen geeignet.

• Eingangsspannung: AC 100–240V

• Eingangsfrequenz: 50/60Hz

• Ausgangsspannung: DC 12,6 V

• Maximalstrom: 5A

Der mitgelieferte Netzstecker kann je nach gewählter Option oder Zielland variieren.

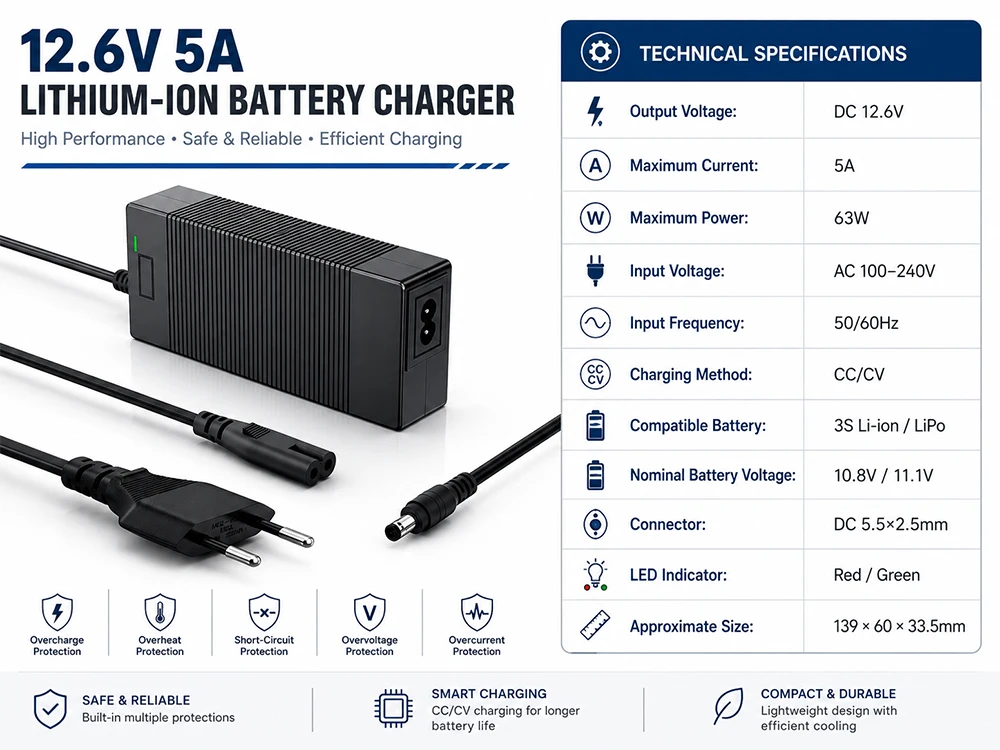

Produktspezifikationen

Bei der manuellen Messung kann es zu geringfügigen Maßunterschieden kommen.

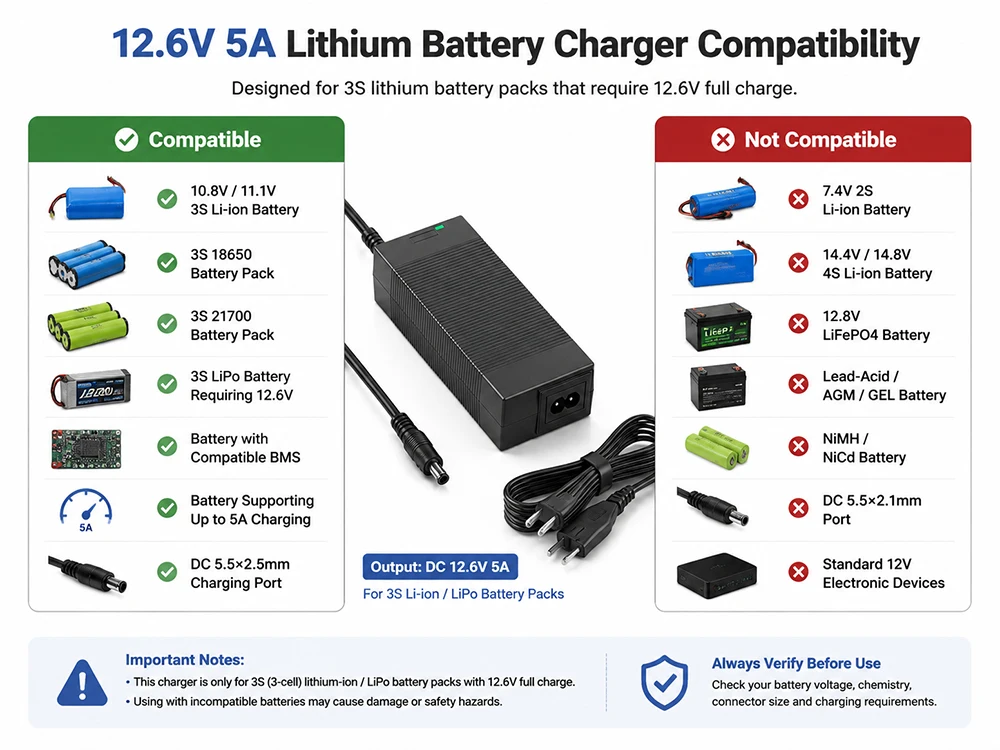

Batteriekompatibilität

Kompatibel

• 11,1V 3S Lithium-Ionen-Akkupack

• 10,8V 3S Lithium-Ionen-Akkupack

• 3S 18650 Akkupack

• 3S 21700 Akkupack

• Lithium-Polymer-Akkupack mit einer Ladespannung von 12,6 V

• Akkupack mit kompatiblem BMS

• Batterie-Ladeanschluss mit einem DC 5,5×2,5mm Stecker

• Akkupack, das einen Ladestrom von bis zu 5A unterstützt

Nicht kompatibel

• 7,4V 2S Lithium-Ionen-Akku

• 14,4 V / 14,8 V 4S Lithium-Ionen-Akku

• 12,8V LiFePO4-Akku

• Blei-Säure-, AGM-, GEL- oder SLA-Batterie

• NiMH- oder NiCd-Akku

• Akku ohne geeignete Schutzplatine

• Batterie mit inkompatiblem Stecker oder Polarität

• Geräte, die ein standardmäßiges, geregeltes 12-V-Netzteil benötigen

Dies ist ein spezielles Lithium-Batterieladegerät, kein allgemeines Gleichstromnetzteil.

Empfohlene Batterieanforderungen

Vergewissern Sie sich vor der Bestellung, dass Ihre Batterie alle folgenden Bedingungen erfüllt:

1. Batteriechemie: Lithium-Ionen oder Lithium-Polymer

2. Batteriekonfiguration: 3 Zellen in Reihe, auch 3S genannt

3. Nennspannung der Batterie: 10,8 V oder 11,1 V

4. Vollladespannung: 12,6V

5. Maximal zulässiger Ladestrom: Mindestens 5A

6. Steckergröße: DC 5,5×2,5mm

7. Polarität des Steckers: Muss mit dem Ladegerät übereinstimmen

8. Der Akkupack enthält ein kompatibles BMS oder eine Schutzschaltung

Wählen Sie ein Ladegerät nicht nur anhand der Nennspannung des Akkus aus.

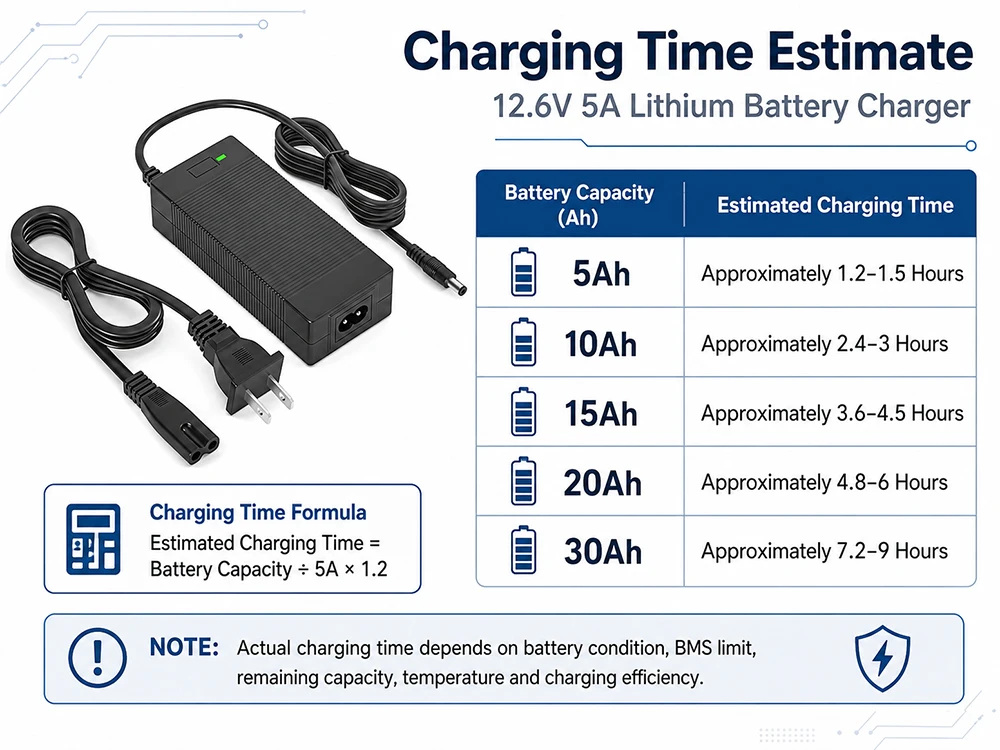

Geschätzte Ladezeit

Die ungefähre Ladezeit kann wie folgt berechnet werden:

Batteriekapazität ÷ Ladestrom × 1,2

Die Ladezeit dient nur als Referenz. Die tatsächliche Ladezeit hängt vom Batteriezustand, der Strombegrenzung des BMS, der verbleibenden Kapazität, der Temperatur und der Ladeeffizienz ab.

Ein 5A-Ladegerät sollte nur verwendet werden, wenn der Batteriehersteller bestätigt, dass die Batterie einen 5A-Ladestrom sicher aufnehmen kann.

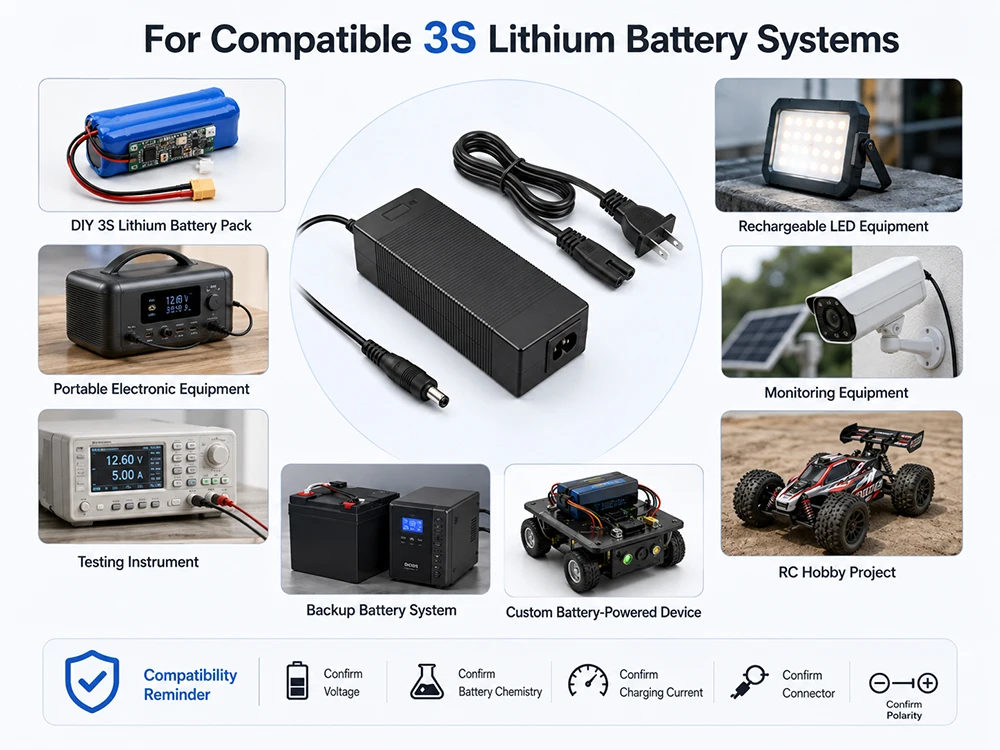

Typische Anwendungen

Geeignet für kompatible 3S-Lithium-Akkus, die verwendet werden in:

• DIY Lithium-Akkupacks

• Wiederaufladbare LED-Ausrüstung

• Tragbare elektronische Geräte

• Prüfgeräte

• Überwachungsgeräte

• RC- und Hobbyprojekte

• Notstrombatteriesysteme

• Kleine wiederaufladbare Geräte

• Kundenspezifische batteriebetriebene Produkte

Die Kompatibilität hängt von der Batteriespannung, der Chemie, dem Stecker, der Polarität und dem zulässigen Ladestrom ab.

Anwendung

1. Bestätigen Sie, dass es sich bei der Batterie um eine 3S-Lithium-Ionen-Batterie mit einer 12,6-V-Vollladespannung handelt.

2. Überprüfen Sie, ob der Akku einen Ladestrom von bis zu 5A unterstützt.

3. Bestätigen Sie die Größe und Polarität des DC-Steckers.

4. Schließen Sie das Ladegerät an den Ladeanschluss der Batterie an.

5. Schließen Sie das Wechselstromkabel an die Steckdose an.

6. Die rote LED zeigt an, dass der Ladevorgang läuft.

7. Die grüne LED zeigt an, dass der Ladevorgang abgeschlossen ist.

8. Trennen Sie nach dem Laden den AC-Eingang und den Batteriestecker.

Überwachen Sie bei der ersten Verwendung des Ladegeräts die Batterietemperatur und den Ladezustand.

Wichtige Sicherheitsinformationen

• Laden Sie keinen beschädigten, geschwollenen, undichten oder überhitzten Akku auf.

• Verwenden Sie das Ladegerät nicht mit einer inkompatiblen Batteriechemie.

• Verwenden Sie es nicht für Blei-Säure- oder LiFePO4-Batterien.

• Laden Sie einen Akku nicht ohne ein geeignetes BMS oder eine Schutzschaltung auf.

• Verwenden Sie das Ladegerät nicht, wenn die Steckergröße oder Polarität nicht übereinstimmt.

• Setzen Sie das Ladegerät weder Regen, Wasser noch hoher Luftfeuchtigkeit aus.

• Verwenden Sie das Ladegerät in einer trockenen und gut belüfteten Innenumgebung.

• Halten Sie das Ladegerät von brennbaren Materialien fern.

• Decken Sie das Ladegerät während des Betriebs nicht ab.

• Zerlegen oder modifizieren Sie das Ladegerät nicht.

• Trennen Sie das Ladegerät, nachdem der Ladevorgang abgeschlossen ist.

• Von Kindern fernhalten.

Lieferumfang

• 1 × 12,6V 5A Lithium-Akkuladegerät

• 1 × Netzkabel

Der Packungsinhalt kann je nach ausgewählter Steckeroption variieren.
