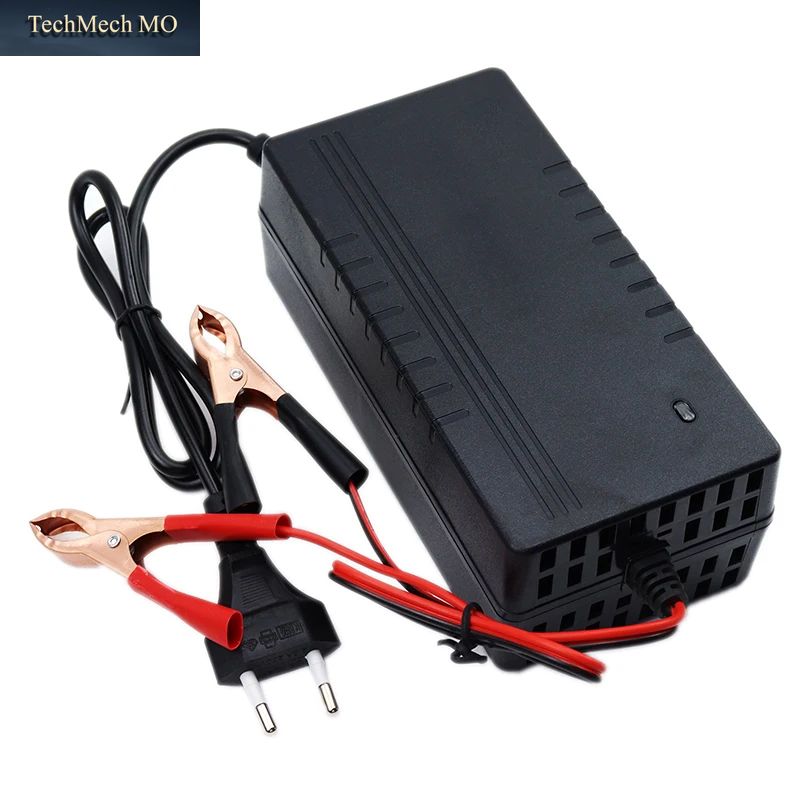

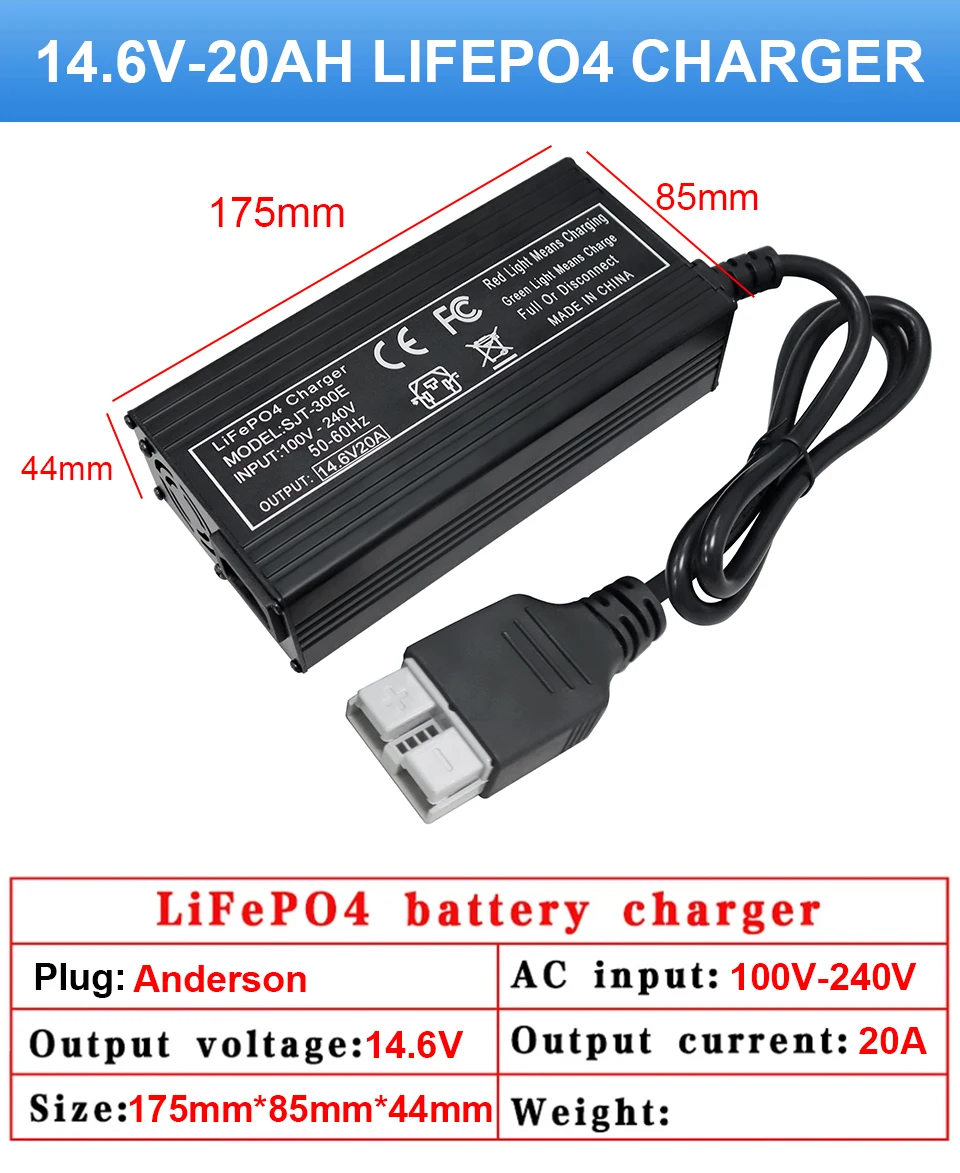

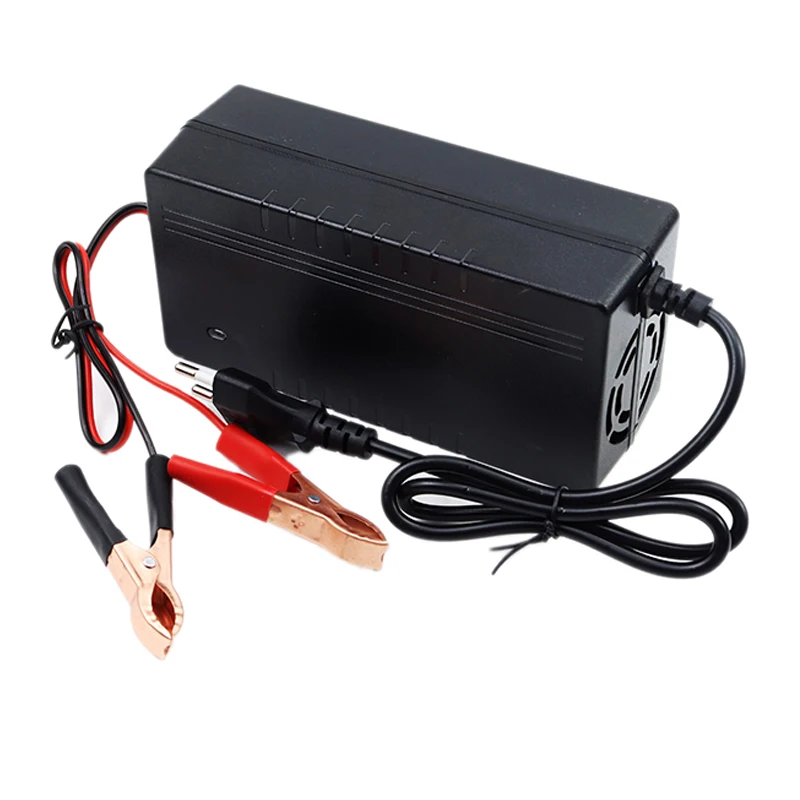

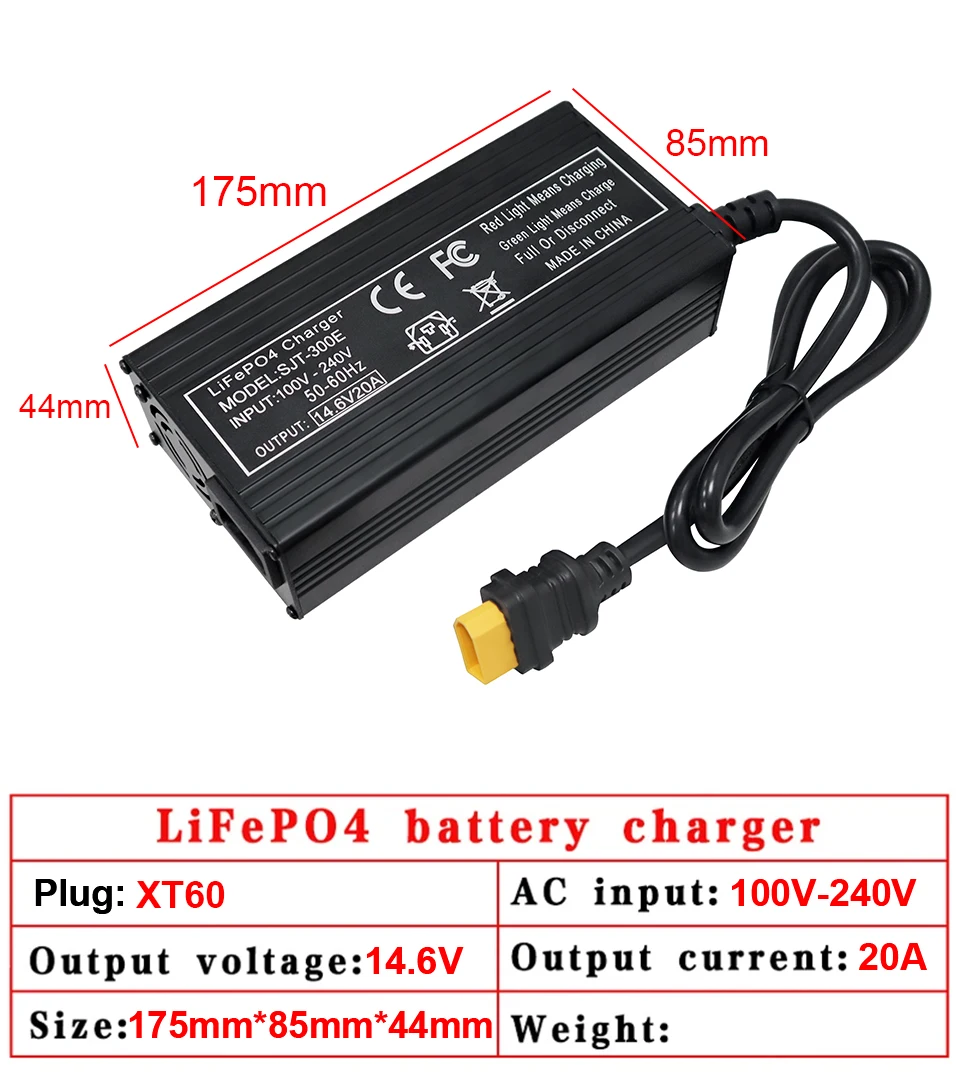

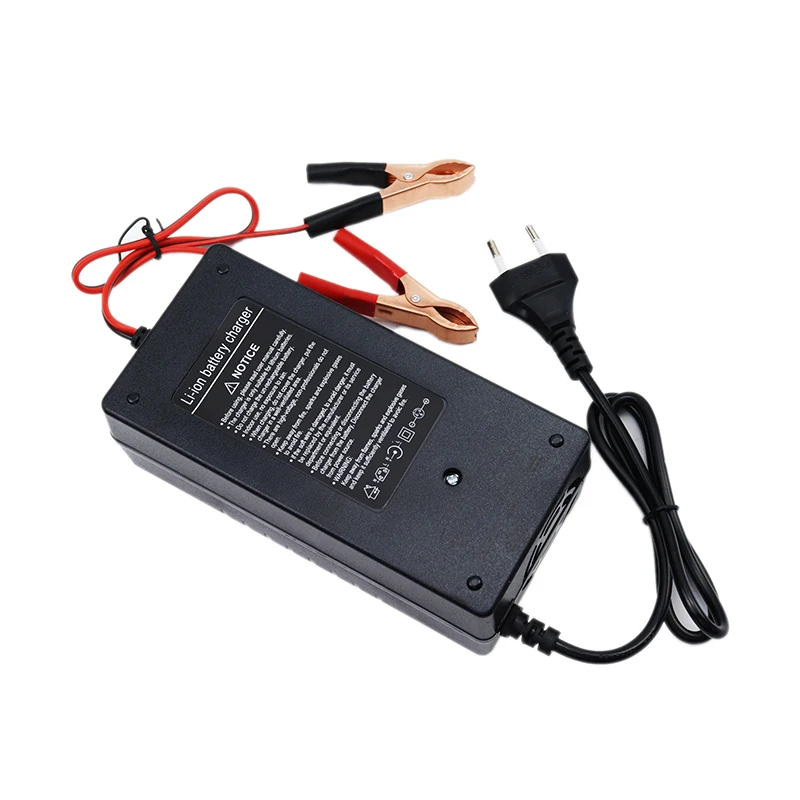

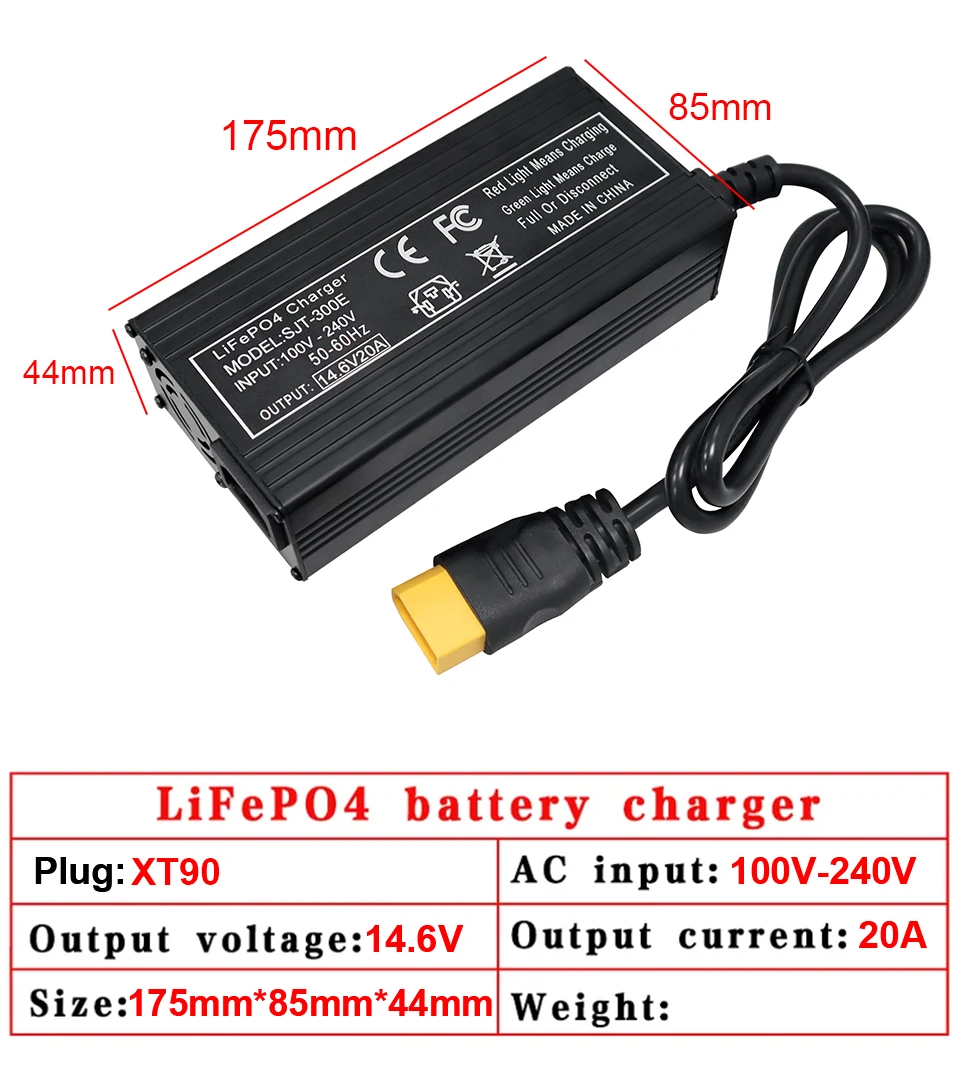

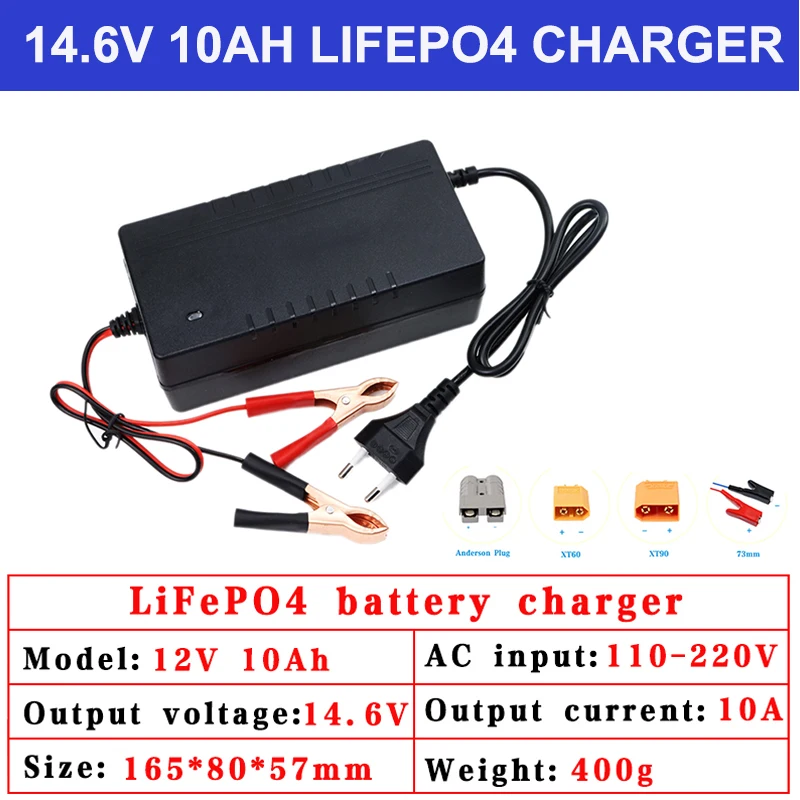

12V/14,6V 10A 20A Lifepo4-Ladegerät 100-220V 4S Hochleistungsladegerät Für 12,8V Lithium-Eisenphosphat-Akkupack

1. Beschreibung (UMFANG):

Diese Spezifikation enthält eine detaillierte Beschreibung der Leistungseingangs- und -ausgangseigenschaften, der Umgebung, des Geräuschs und der Sicherheitsanforderungen. (Diese Spezifikation definiert die Eingangs-, Ausgangs-, Leistungsmerkmale, die Umgebung, den Lärm und die Sicherheitsanforderungen).

2. Eingangseigenschaften (INPUT CHARACTERISTICS):

2.1 Eingangsspannung:

Nennspannung: 100~240Vac

Variationsbereich: 90~264Vac

2.2 Eingangsfrequenz:

Nennfrequenz: 50~60Hz

Variationsfrequenz: 47~63Hz

2.3 Eingangsstrom:

Wenn die Nenneingangsspannung 100 V ~ 240 V beträgt, beträgt der Eingangsstrom weniger als 2 A

(Der maximale Eingangsstrom darf bei 100–240 VAC Eingang weniger als 2 A betragen.)

2.4 Maximaler Energieverbrauch im Leerlauf

Bei einer Nenneingangsspannung von 100 V ~ 240 V beträgt der Standby-Stromverbrauch weniger als 2 W

(Die Eingangsleistung muss bei 100–240 VAC Eingang weniger als 2 W betragen.)

3. Ausgangscharakteristik (OUTPUT CHARACTERISTICS):

3.1 Nennspannung: DC9,5V-14,6V

3.2 Nennstrom CV-Modus: 15,5-16,5A

3.3 Blinkerstrom: 800-1000mA

3.4 Maximale Ausgangsleistung: 240 W

Ausgangslastbedingung/Lastbedingung, Leitungsregelung, Lastregelung, Anmerkung

Rate Min. Last Max. Last Lineare Anpassungsrate Lastanpassungsrate Anmerkungen

14.6V 0.0A 15.0A  3% ± 5%

3.5 Leitungs-/Lastregelung

3.6 Restwelligkeit und Rauschen:

Wenn der Ausgangsanschluss an Kondensatoren von 0,1uF und 10uF angeschlossen ist und die Bandbreite des Oszilloskops auf 20MHz begrenzt ist, beträgt die maximal gemessene Restwelligkeit 400mV P-P.

Ausgangs-Restwelligkeit: 400 mV p-p Messmethode: Messung mit 20 MHz Bandbreite im Oszilloskop. 0,1 µF Keramikkondensator und 10 µF Elektrolytkondensator an den Ausgangsanschlüssen angelegt. Messung am Ende des DC-Kabels.

3.7 Einschaltverzögerungszeit:

Wenn der Eingang 115 VAC beträgt und der Ausgang maximal belastet ist, beträgt die maximale Startzeit 2 Sekunden.

2 Sekunden max. bei 115 VAC Eingang und Ausgang, max. Last.

3.8 Anstiegszeit:

Die maximale Zeit, wenn der Eingang 115 VAC beträgt und der Ausgang bei maximaler Last ist, beträgt 40 ms.

40 ms max. bei 115 VAC Eingang und Ausgang, max. Last.

3.9 Haltezeit:

Wenn der Eingang 115 V beträgt und der Ausgang maximal belastet ist, beträgt die minimale Haltezeit 5 ms.

5 ms min. bei 115 VAC Eingang und Ausgang, max. Last.

3.10 Effizienz:

Wenn der Eingang 100 VAC beträgt und der Ausgang bei maximaler Last ist, beträgt der Mindestwert 80 %.

80 % Min. bei 100 VAC Eingang und Ausgang Max. Last.

Wenn die Eingangsspannung 240 VAC beträgt und die Ausgangsleistung maximal ist, liegt der Mindestwert bei 82 %.

82 % Min. bei 240 VAC Eingang und Ausgang Max. Last.

3.11 Überschwingen:

Beim Ein- oder Ausschalten der Stromversorgung beträgt der Maximalwert 15 %.

15 % max. Beim Ein- oder Ausschalten der Stromversorgung.

4. Schutzanforderung:

4.1 Kurzschlussschutz:

Kurzschlussschutz:

Das Netzteil kann den normalen Betrieb wieder aufnehmen, wenn der Kurzschluss behoben ist.

Die Stromversorgung wird automatisch wiederhergestellt, wenn Kurzschlussfehler behoben werden.

4.2 Überstromschutz: Nach Behebung des Überstromfehlers nimmt das Netzteil automatisch den Normalbetrieb wieder auf.

Die Stromversorgung wird automatisch wiederhergestellt, wenn Überstromfehler behoben werden.

5. Umweltanforderungen:

5.1 Betriebstemperatur:

0 ℃~40 ℃, Volllast, Normalbetrieb.

0℃ bis 40℃, Volllast Normalbetrieb.

5.2 Lagertemperatur: -20 ℃ bis 85 ℃, mit Verpackung

5.3 Relative Luftfeuchtigkeit:

5 % (0 °C) bis 90 % (40 °C), 72 Stunden, Volllast, Normalbetrieb

5 % (0 °C) bis 90 % (40 °C) relative Luftfeuchtigkeit, 72 Stunden, Volllast, Normalbetrieb.

5.4 Vibration:

1. Prüfnorm: Internationale Elektrotechnische und Elektronische Kommission Betrieb: IEC 721-3-3 3M3

5-9Hz, A=1,5mm Beschleunigung (9-200Hz, Beschleunigung 5m/s2) 2. Transport: IEC 721-3-2 2M2

5-9Hz，A=3.5mm

9～200Hz, Beschleunigung=5m/S2

200～500 Hz, Beschleunigung=15 m/s²

3. Axiale Vibration (Achsen, 10 Zyklen pro Achse)

Während des Testvorgangs sind keine dauerhaften Schäden zulässig.

Während der Prüfung dürfen keine bleibenden Schäden auftreten.

Nach dem Ein- und Ausschalten der Stromversorgung kann der Prototyp in seinen ursprünglichen Zustand versetzt werden.

Das Produkt muss nach dem Ein- und Ausschalten wieder in den ursprünglichen Zustand versetzt werden.)

5. Verpackung fallen lassen:

1 Ecke, 3 Kanten und 6 Flächen

Höhe: 76 cm

6 SICHERHEITS- UND EMV-ANFORDERUNGEN:

6. Sicherheit:

6. DIELEKTRISCHE STÄRKE:

Die Testmethode folgt dem untenstehenden Schaltplan

（Primär zu Sekundär）：

1500Vac/5mA/60s.

7 MECHANISCHE ANFORDERUNGEN:

7. Eingangsanschluss: 1,5 Meter

7. Ausgangsleitungen:

AWM/2464/VW1/80 ℃/300V/16AWG Parallelkabel rot schwarz Clip

9er-Pack

1. Individuelle Box + Karton
