13S 48V Lithium-Batterie-Ladeschutzplatine Gleicher/Split-Port BMS Equalizer-Modul Temp Control Batteriemanagementsystem

Features:
1.Überwachen Sie die Batteriespannung genau, um den sicheren und stabilen Betrieb jeder Batterie zu gewährleisten
2.Unterstützt eine kontinuierliche 30-A-Hochstrom-Ausgabe und erfüllt die Nachfrage von Hochleistungs-Elektrofahrzeugen.
3.Integrierte Ausgleichsschaltung zur Verlängerung der Batterielebensdauer und zur Verbesserung der Gesamtleistung.
4.Das intelligente Temperaturkontrollsystem verhindert Leistungseinbußen oder Schäden durch hohe Temperaturen.
5.Auswahl hochwertiger MOS-Röhren und -Kondensatoren zur Gewährleistung von Zuverlässigkeit und langer Lebensdauer.

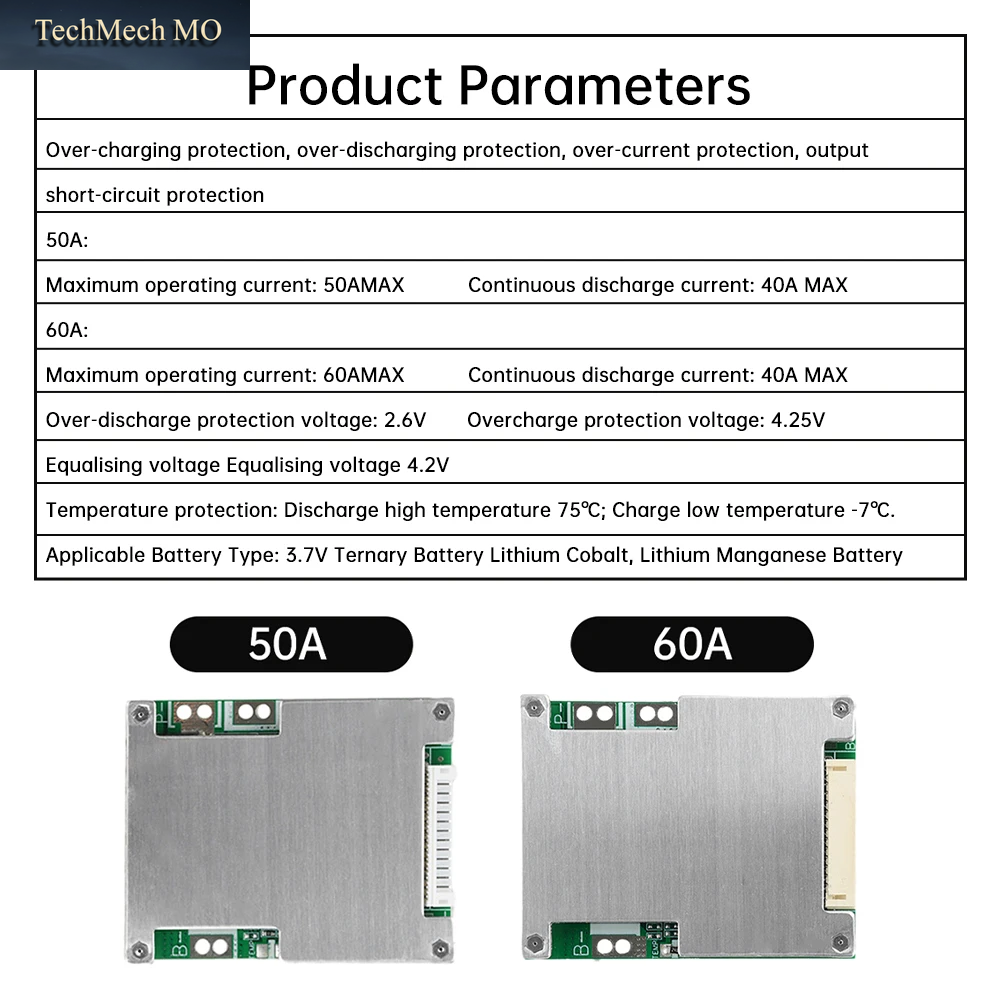

Parameter:
Überladeschutz, Überentladungsschutz, Überstromschutz, Ausgangskurzschlussschutz
50A:
Maximaler Betriebsstrom: 50AMAX
Dauerentladestrom: 40 A MAX
60A: Maximaler Arbeitsstrom: 60AMAX
Dauerentladestrom: 40 A MAX
Überentladungsschutzspannung: 2,6 V
Überladeschutzspannung: 4,25 V
Ausgleich der Ladefunktion. Ausgleichsspannung 4,2 V
Temperaturschutz: Hohe Entladung bei 75 °C℃; Niedrige Temperatur aufladen -7℃.
Anwendbare Batterietypen: 3,7-V-Ternärbatterie, Lithiumkobalt, Lithium-Mangan-Batterie

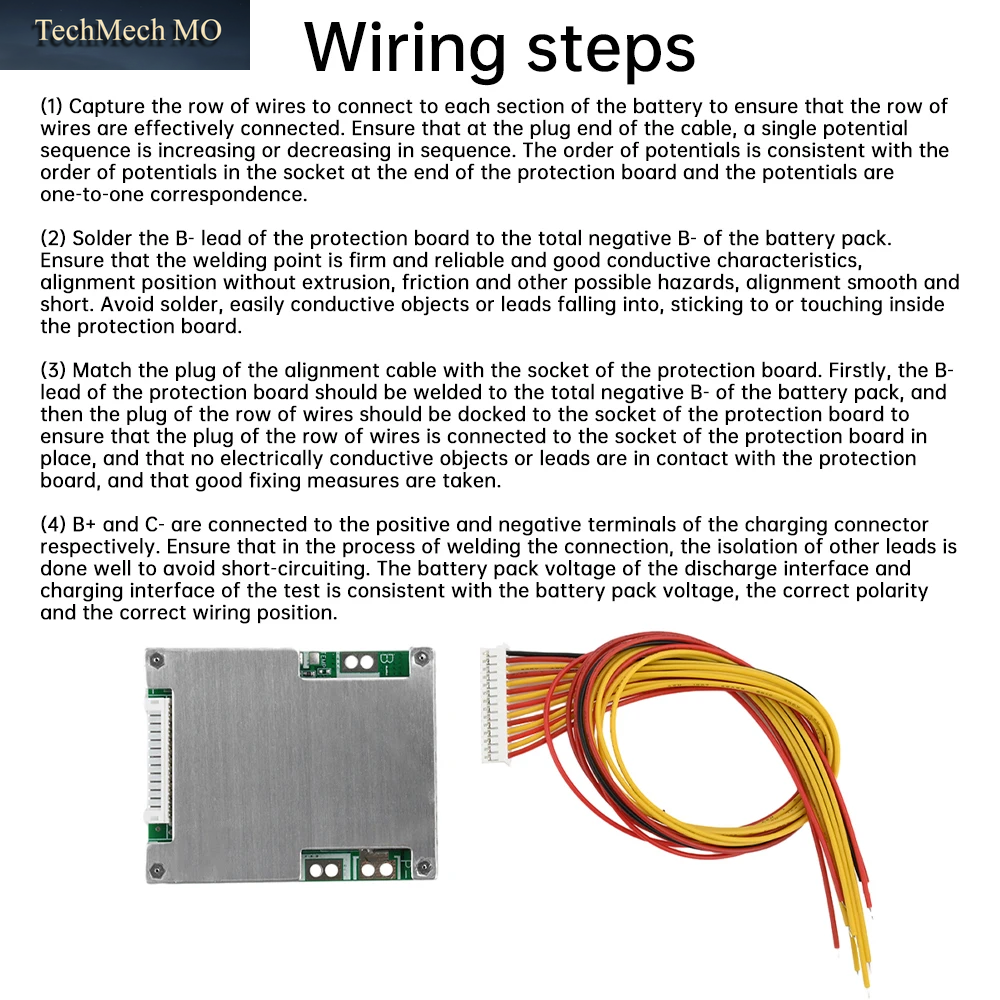

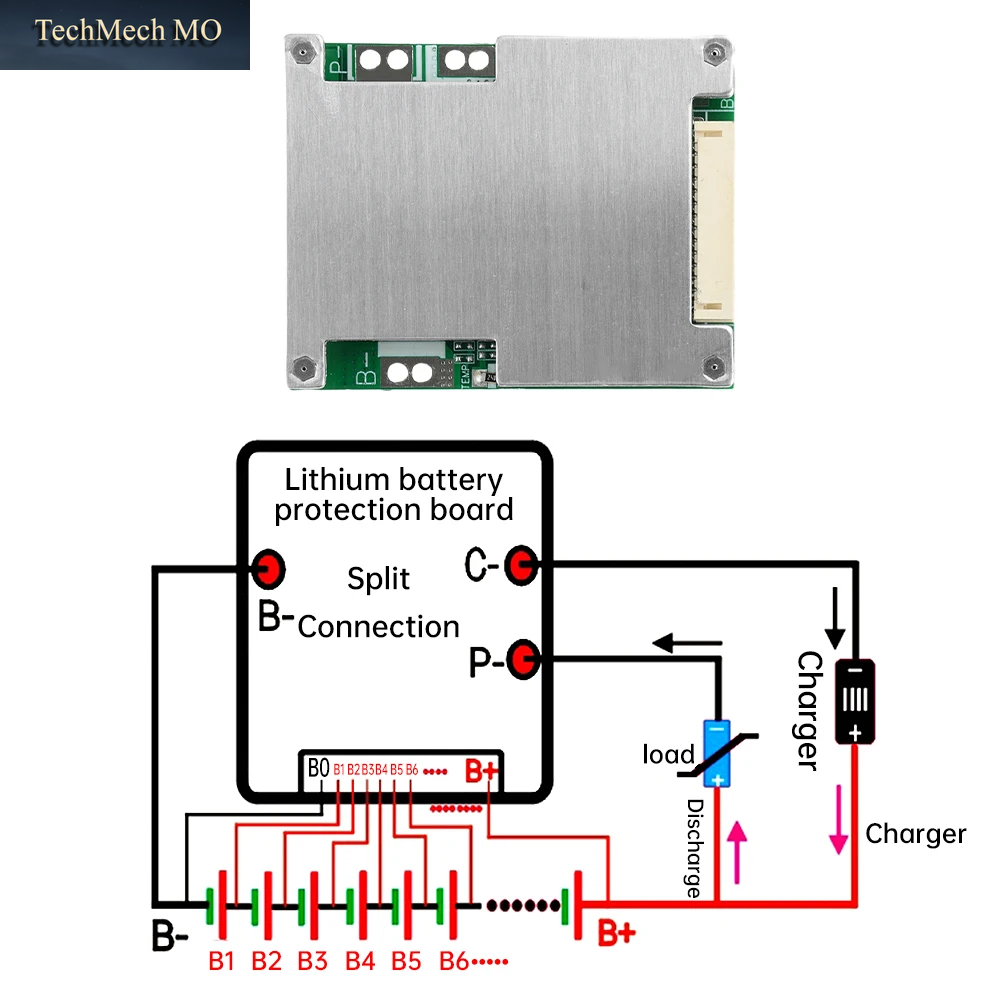

Schritte zur Verkabelung:
(1) Erfassen Sie die Reihe von Drähten, die mit jedem Abschnitt der Batterie verbunden sind, um sicherzustellen, dass die Leitungsreihe effektiv verbunden ist.Stellen Sie sicher, dass das Steckerende der Drähtereihe eine einzelne potenzielle Reihenfolge größer oder sequentiell abnimmt.Die Reihenfolge der Potentiale stimmt mit der Reihenfolge der Potentiale in der Buchse am Ende der Schutzplatine überein und die Potentiale entsprechen eins-zu-eins-Korrespondenz.
(2) Löten Sie die B-Leitung der Schutzplatine auf das Gesamt negativ B- des Akkupacks.Stellen Sie sicher, dass der Schweißpunkt fest und zuverlässig und gute leitfähige Eigenschaften aufweist, die Ausrichtungsposition ohne Extrusion, Reibung und andere mögliche Gefahren, die Ausrichtung glatt und kurz ist.Vermeiden Sie Lötungen, leicht leitende Gegenstände oder Leitungen, die in die Schutzplatine kleben oder berühren.
(3) Passen Sie den Stecker des Ausrichtungskabels an die Buchse der Schutzplatine an.Vervollständigen Sie zunächst die B-Leitungsschweißung der Schutzplatine mit dem Gesamt negativen B- des Akkupacks und dann den Stecker der Drähtereihe und der Buchse der Schutzplatine, um sicherzustellen, dass der Stecker der Reihe von Drähten und der Buchse der Schutzplatine an Ort und Stelle sind keine elektrisch geladenen Gegenstände oder Leitungen zum Kontakt mit der Schutzplatine und für eine gute Befestigung von Maßnahmen.
(4) B+ und C- werden jeweils mit den positiven und negativen Anschlüssen des Ladeanschlusses verbunden.Stellen Sie sicher, dass beim Löten der Verbindung die Isolierung anderer Leitungen gut durchgeführt ist, um Kurzschlüsse zu vermeiden.Die Batteriespannung der Entladeschnittstelle und des Ladeschnittstellentests stimmt mit der Batteriespannung, der richtigen Polarität und der richtigen Verdrahtungsposition überein.

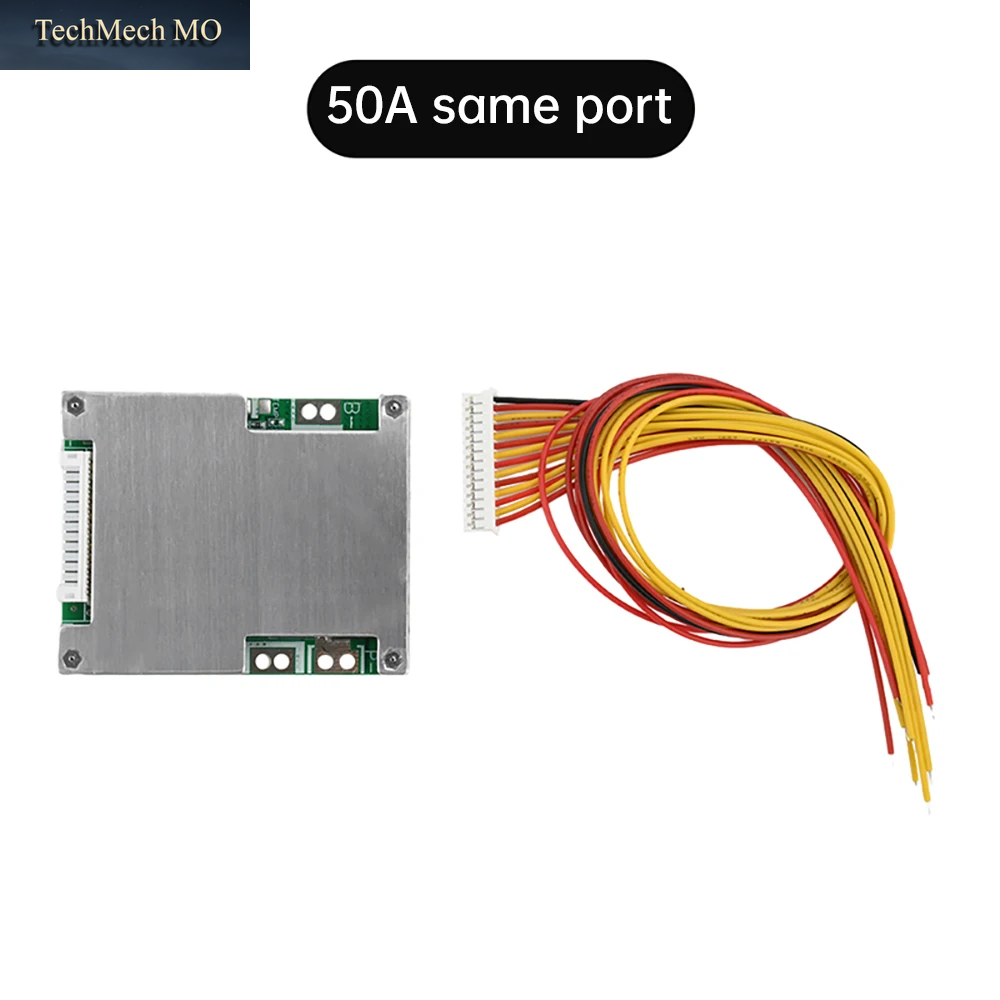

Paket beinhaltet:
Schutzplatine für Lithiumbatterien *1
Erfassungslinie *1
