24V 36V 48V 250W-350W 10A 12A 15A 18A 20A Elektrische Fahrrad/Roller Motor Bürstenlosen Geschwindigkeit Controller Für E-Roller E-Fahrrad E-Bike

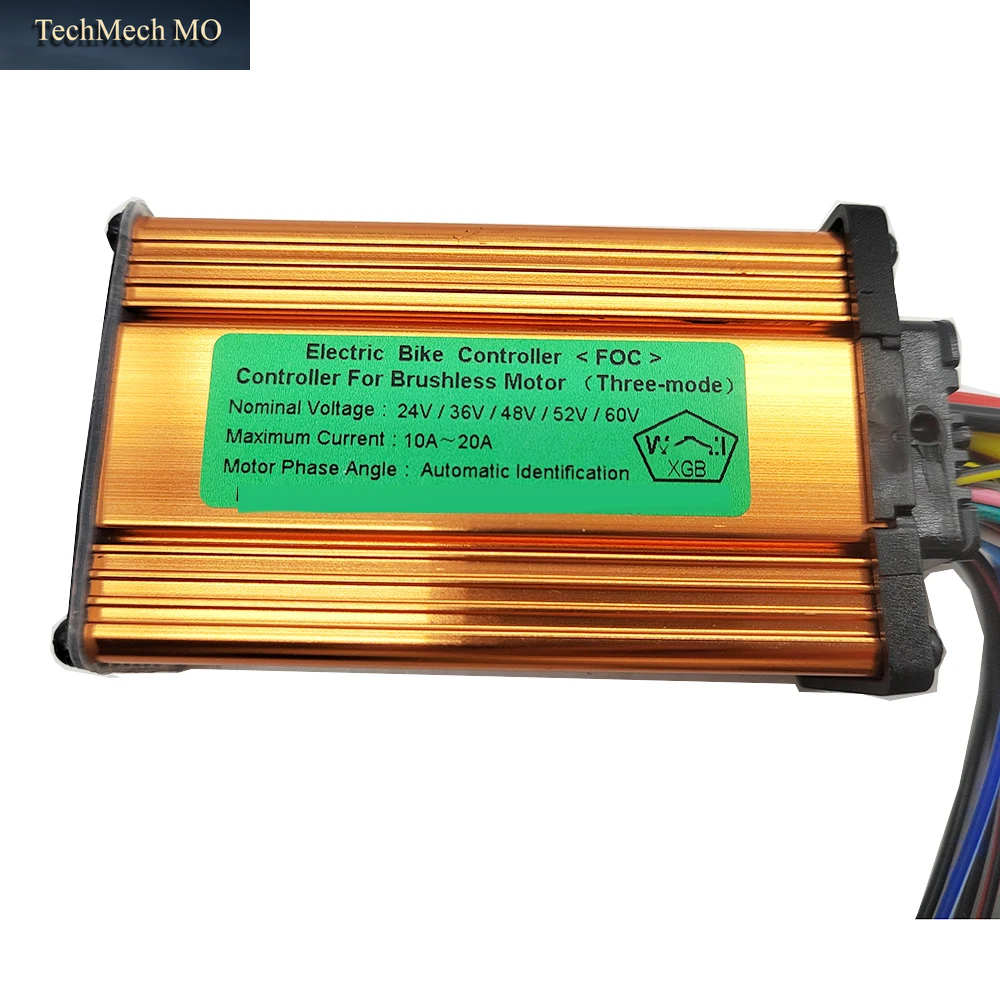

Hinweis: Die Gaspedalspannung beträgt 12–96 V, universelle Spannung und der Controller ist 24 V–60 V.

die für 24V/36V/48V/60V-Batterien geeignet sind

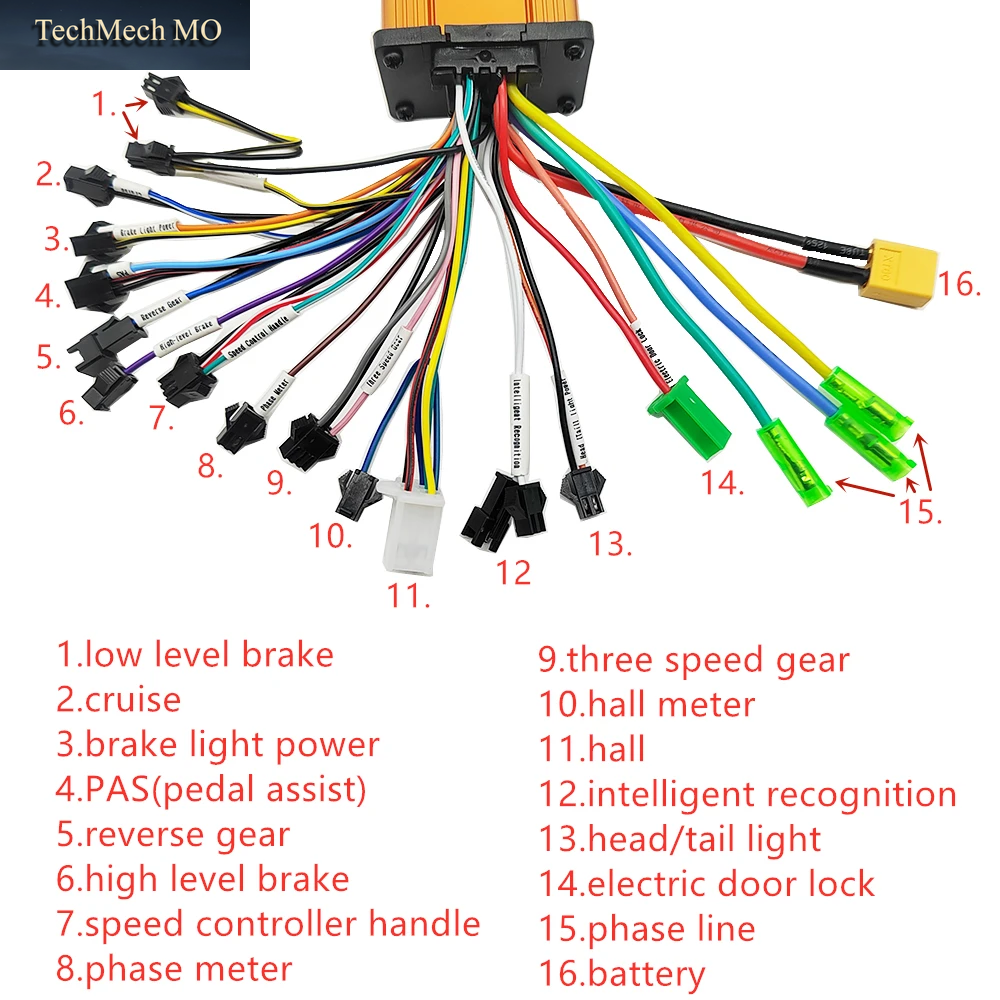

24/36V/48V/60V 250-350W 10A-20A bürstenlose Gold-Controller-Funktion:

1. Bremse auf niedrigem Niveau

2. Kreuzfahrt

3. Bremslichtleistung

4.PAS (Pedalunterstützung)

5. Rückwärtsgang

6.Bremse auf hohem Niveau

7.Griff des Geschwindigkeitsreglers (Drosselklappe)

8. Phasenmessgerät

9. Dreistufiger Gang

10. Hall-Meter

11.Hall

12.Intelligente Erkennung (selbstlernende Linien)

13. Kopf-/Rücklicht

14.elektrisches Türschloss

15. Phasenlinie

16. Batterie

Wie verbinde ich den Controller?

1.Schließen Sie die Motorphasenleitung an (Farbe zu Farbe).

2. Schließen Sie die Halleitung an, Farbe an Farbe anschließen.(Wenn der Motor keine Hallleitung hat, muss er keine Verbindung hergestellt werden)

3. Schließen Sie die Batterieleitung an (rot: Batterie+, Schwarz: Batterie-)

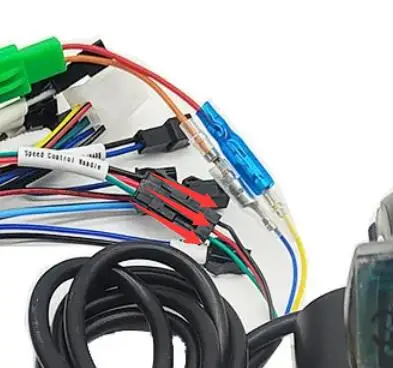

4. Ausschalten der Stromversorgung, lassen Sie zwei intelligente Erkennungsleitungen miteinander verbinden, öffnen Sie die Stromversorgung, dann wird das Rad vorwärts oder rückwärts.

(1.Wenn das Rad vorwärts ist, trennen Sie die intelligente Erkennungsleitung.

2. Wenn das Rad umgekehrt ist, trennen Sie die intelligente Erkennungsleitung.Lassen Sie die intelligente Erkennungsleitung wieder miteinander verbinden. Wenn das Rad nach vorne geht, trennen Sie die intelligente Erkennungsleitung.)

Dieser Schritt muss innerhalb von 2 Minuten nach dem Einschalten wirksam sein.Wenn die Timeout auftritt, schalten Sie bitte den Strom aus und wieder ein, bevor Sie mit diesen Schritten fortfahren.

5. Verbinden Sie den Gashebel des Controllers mit dem Gashebel und benötigen Sie eine Farbe, um eine Farbverbindung herzustellen.

Schließen Sie das elektrische Türschloss des Controllers an das elektrische Türschloss des Gashebels an

(Wenn das Gashebel kein elektrisches Türschloss hat, lassen Sie das elektrische Türschloss des Controllers kurz.

Daher muss die elektrische Tür des Controllers angeschlossen werden)

HINWEIS: Bei Verwendung der Gassteuerungsgeschwindigkeit müssen zwei intelligente Erkennungsleitungen getrennt werden.

6. Andere Funktionen können je nach Bedarf angeschlossen werden.
