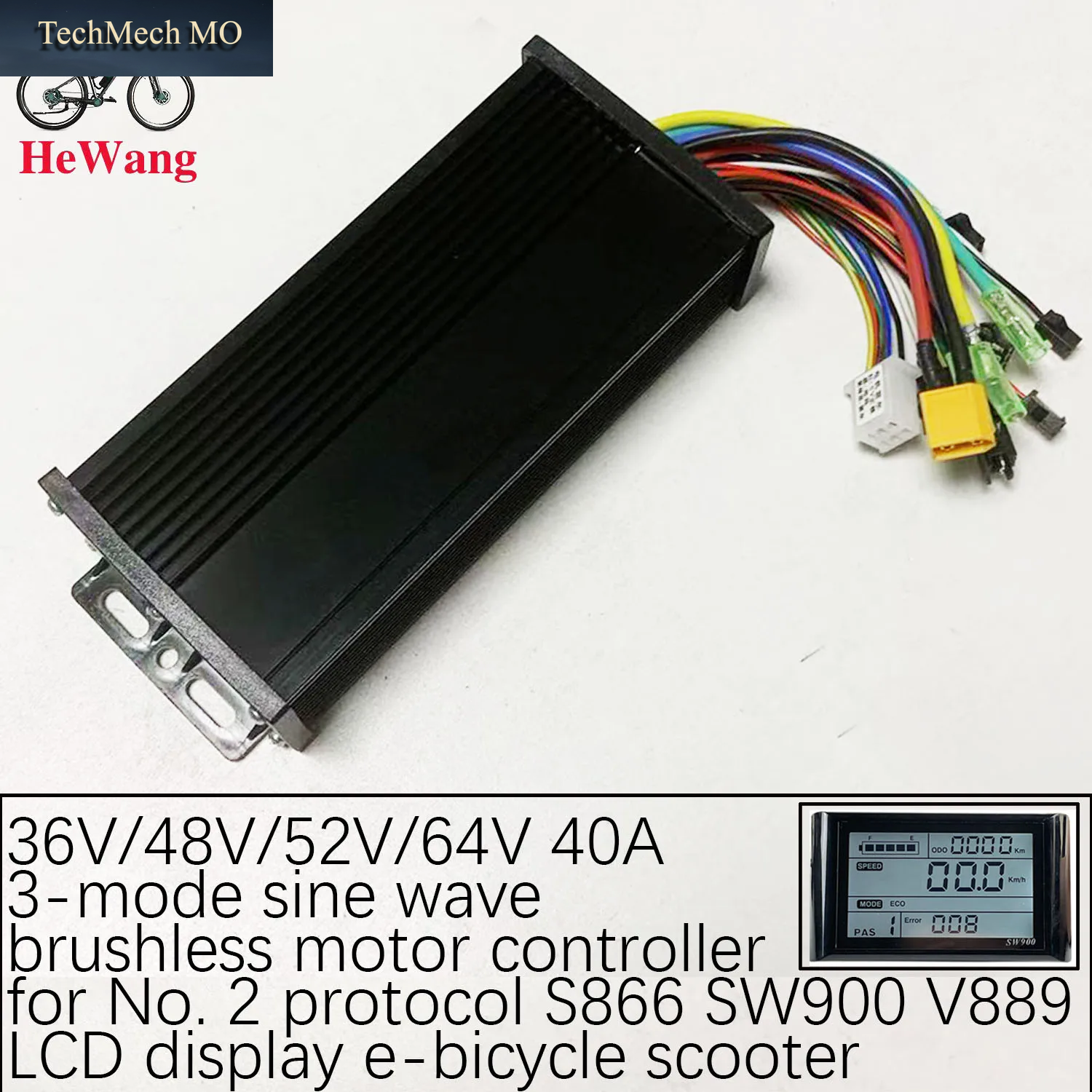

36V/48V/52V/64V 40A 3-Modus Sinuswelle Bürstenloser Motorcontroller Für Nr. 2-Protokoll S866 SW900 V889 Lcd-Display E-Fahrrad-Roller

Hinweis: FehlercodeE06tritt auf, ist das Produkt standardmäßig auf 36V eingestellt. Dies ist eine Unterspannungssituation. Sie können das Messgerät manuell an 24V anpassen oder die Batterie überprüfen und auf 24V einstellen und etwa 10 Sekunden warten. Berühren Sie während dieser Zeit nichts. Es wird automatisch umgeschaltet. Videolink: https://video.aliexpress-media.com/seller/play/5000264806825.mp4

Hinweis: Wenn FehlercodeE07auftritt, sind das PAS-Kabel (rot, gelb, schwarz) und das Gaszugkabel (rot, grün, schwarz) falsch angeschlossen. Folgen Sie dem Verkabelungsvideo-Link oder verkabeln Sie das Gaszugkabel neu und passen Sie die Signalleitung des Gaszugkabels (rot, grün, schwarz) an. Referenzvideos: https://video.aliexpress-media.com/seller/play/5000298772350.mp4 und https://video.aliexpress-media.com/seller/play/5000298772350.mp4

Hinweis: Wenn FehlercodeE10auftritt, deutet dies auf eine lose Verbindung am Instrumentenfeldstecker hin. Versuchen Sie, das Kabel zu trennen und wieder anzuschließen. Sehen Sie sich die Video-Website an: https://video.aliexpress-media.com/seller/play/5000376402889.mp4

36V 48V 52V 64V Schwarz Gold Sinuswellen-Brushless-Motorsteuerung 40A 1500W 2000W Steuerung geeignet für 6-Pin SM-Anschluss Nr. 2 Protokoll Instrument Elektrofahrrad

Spezifikationen: 1000 W, 1500 W, 2000 W, 36 V/48 V/52 V/64 V

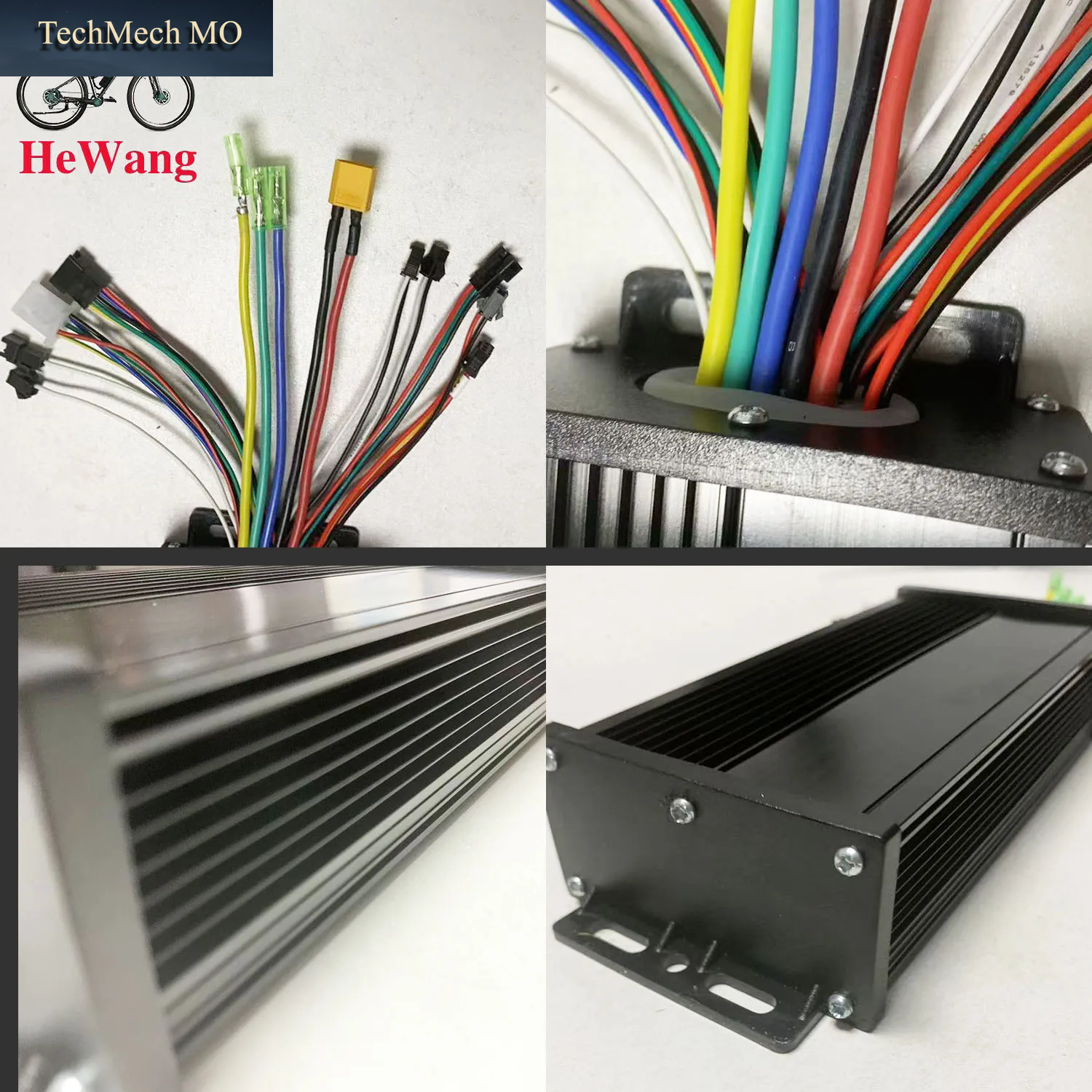

Material: Aluminiumlegierung Schwarzgold

Betriebsspannung: 36V/48V/52V/64V

Unterspannung: 32 V

Nennleistung: 1000 W 1500 W 2000 W

Strom: 40A

Gehäusegröße: 18,5*8,3*4,5cm

MOS-Röhre: HY3410

Funktion: Scheinwerfer-Stromversorgung (Licht), Gashebel, Protokollinstrument Nr. 2 (Anzeige), Hall, E-Bremse, Diebstahlsicherung

1.Motorkabel 2.Motorkabel 3.Motorkabel

4. Netzkabel

5. Selbstlernend

6. Halle

7. Nr. 2 Protokoll LCD-Anzeige

8. Elektronische Bremse

9. Gashebel

10.P.A.S

11.Leicht

36V/48V/52V/64V Black Gold Sinuswellen-Brushless-Motorcontroller, 40A, 1500W/2000W, geeignet für Elektrofahrräder mit 6-Pin Single-Mode-Schnittstelle und Protokoll-II-Instrument

Spezifikationen: 1000W/1500W/2000W, 36V/48V/52V/64V

Material: Aluminiumlegierung aus schwarzem Gold

Betriebsspannung: 36V/48V/52V/64V

Unterspannungsschutz: 32V

Nennleistung: 1000W/1500W/2000W

Strom: 40A

Gehäuseabmessungen: 18,5*8,3*4,5cm

MOSFET: HY3410

Funktionen: Scheinwerferleistung (Beleuchtung), Gaspedal, Protokoll-II-Instrument (Anzeige), Hall-Effekt, elektronische Bremse, Diebstahlschutz

Welche Spannungen unterstützt dieser Controller?

A: Dieser Controller unterstützt 36V/48V/52V/64V Batterien.

Q2. Ist mein Motor ein bürstenloser Motor? Wie kann ich das feststellen?

A: Dieser Controller ist für bürstenlose Motoren. Bürstenlose Motoren haben 3-Phasen-Kabel + 5/6 Hall-Kabel.

Q3. Das LCD zeigt nach der Installation einen Fehlercode E06 an. Was ist das Problem?

A: Dies ist ein Batterie-Unterspannungscode. Überprüfen Sie, ob die Batterie voll ist, und stellen Sie bitte auch Ihre Spannung in P03 in den LCD-Einstellungen ein.

Q4. Das LCD zeigt nach meiner Installation den Fehlercode E07 an. Was ist das Problem?

A: Dies ist ein Motorfehlercode. Bitte prüfen Sie, ob der Hallsensor und das Phasenkabel richtig angeschlossen sind. Fahren Sie den Motor mit 4-5 hoher Geschwindigkeit, dann wird E07 verschwinden.

Q5. Mein bürstenloser Motor hat nur 3-Phasen-Kabel, kann ich dieses LCD-Kit verwenden?

A: Wir empfehlen kein LCD-Kit, da Hall den Fehlercode E07 anzeigen wird. Wir empfehlen unser S810 LED-Panel-Kit, das Sie in unserem Shop finden können.

Q6. Mein Motor dreht sich um, was soll ich tun?

A: Bitte schließen Sie das Lernkabel (automatische Erkennung) an, um Ihre Motorparameter auf normalen Antrieb und Kompatibilität zu überprüfen. Trennen Sie es und schließen Sie es erneut an, um die Antriebsrichtung des Motors zu ändern.

F7. Mein elektrisches PAS-Pedal funktioniert nicht.

A:

Methode 1: Der Durchmesser des Rads mit dem Magneten ist zu klein, oder der Magnet ist nicht auf den Sensor ausgerichtet. Ersetzen Sie ihn durch einen 12-Magnet-Sensor.

Methode 2: Der PAS-Sensorstecker ist lose. Versuchen Sie, ihn aus- und wieder einzustecken, oder ändern Sie die Verdrahtungsreihenfolge.

Q8. Kann das Produkt ohne eine separate Instrumententafel verwendet werden?

A: Das Produkt verfügt über ein 5-poliges Armaturenbalkenkabel. Durch Kurzschließen der roten und blauen Leitungen wird das Gerät gestartet. Rot ist der positive Stromanschluss und blau ist die Zündschlossleitung.
