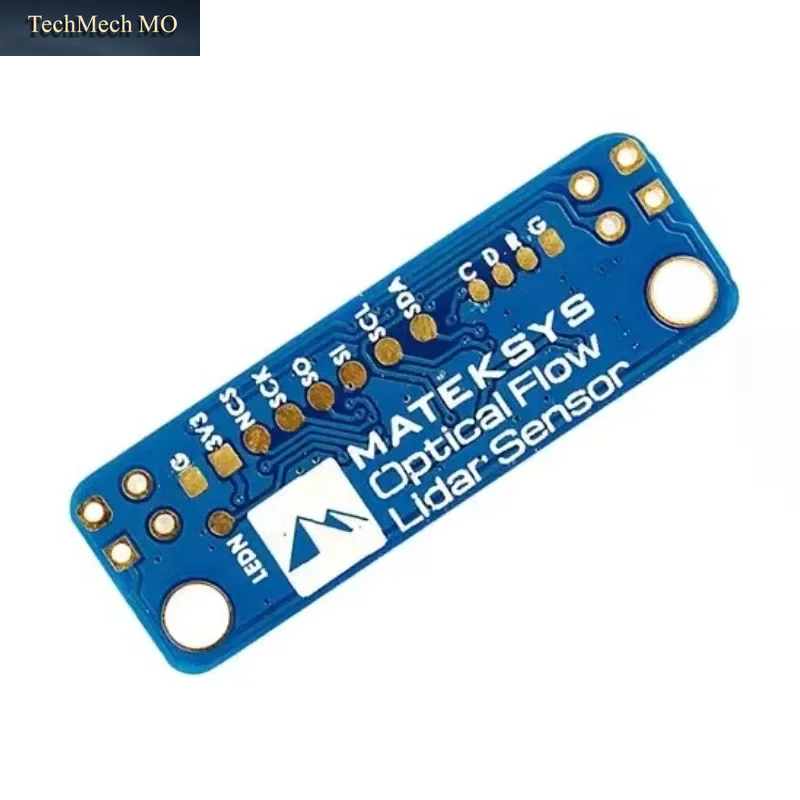

3901-LOX MATEK OPTICAL FLOW & LIDAR SENSOR 3901-L0X INAV Flowsensor-Modul Für Racing Freestyle F4 F7 Flugsteuerung Drohne

PDF von digitalentity

Dieses Modul funktioniert nur mit der INAV-Firmware (2.2.x oder neueste).

Spezifikationen

• Optischer Fluss: PMW3901

• Laser-Entfernungsmesser: VL53L0X

• Schnittstelle UART

• Protokoll: INAV MSP

• Arbeitsbereich: 8 cm ~ 200 cm

• Sichtfeld: 42 Grad (PMW3901), 27 Grad (VL53L0X)

• Mindestbeleuchtung >60 Lux

• Eingangsspannung: 4,5~5,5V

• Stromverbrauch: 40mA

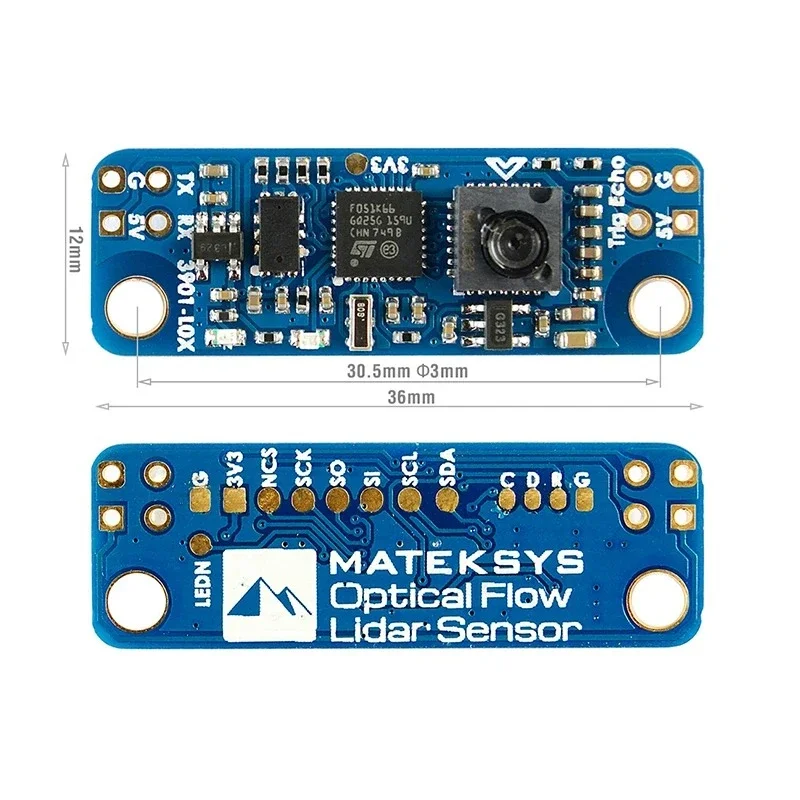

• Größe: 36*12mm, 2g

Verpackung

• Modul 3901-L0X, 1 Stk.

Tipps

• Stellen Sie sicher, dass die Optik des Optical Flow-Objektivs zum Boden >2 cm hinausragt, um die Opflow-Initialisierung während des Startvorgangs des FC zu ermöglichen.

• Die maximale Reichweite des VL53L0X beträgt 2 m, Höhenhaltung 0~2 m bei 0~100 % Gas, wenn der VL53L0X aktiviert ist.

• Jeder ungenutzte UART von FC unterstützt es

• Die Sonarverbindung (Trig & Echo) wurde nicht implementiert
