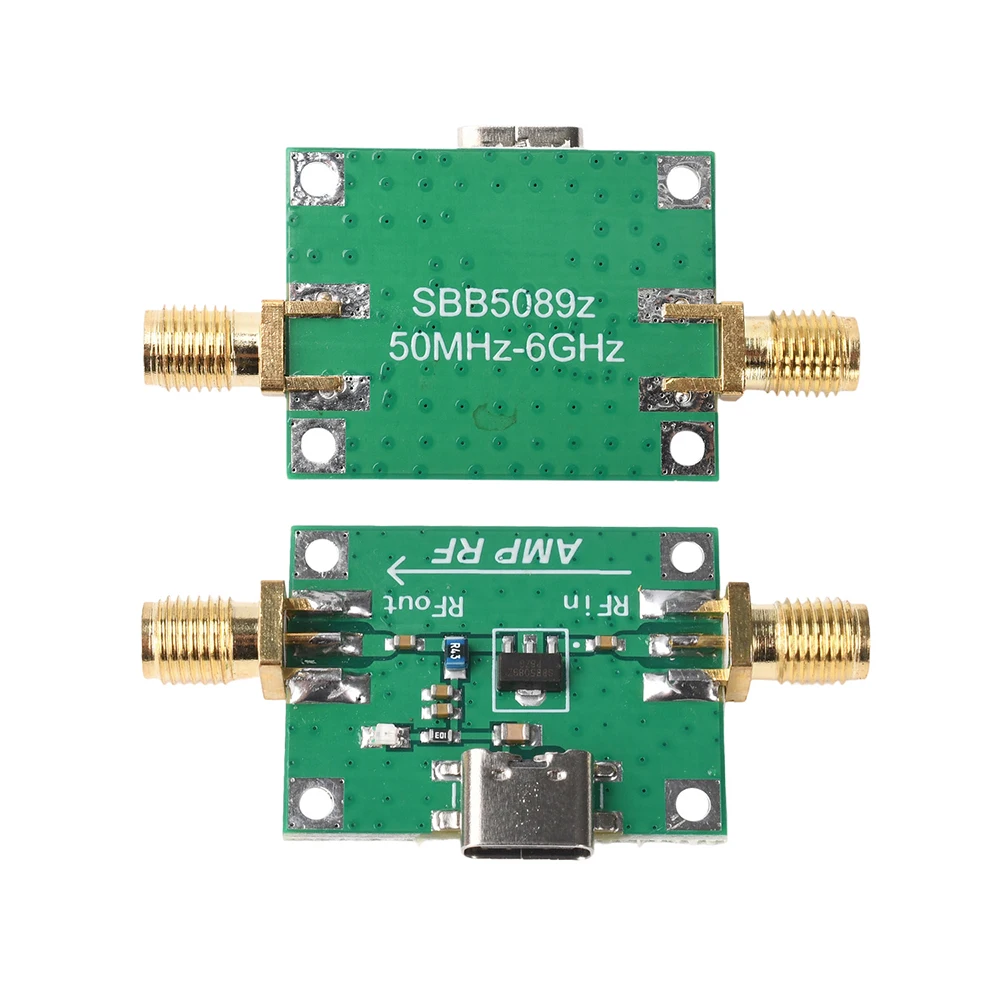

5 Mhz–6 Ghz Hf-Leistungsverstärker, 5 V DC, 20 Db Verstärkung, Hf-Modul Mit SBB5089 Original-Chip Und Typ-C-Schnittstelle

Produkteigenschaften:

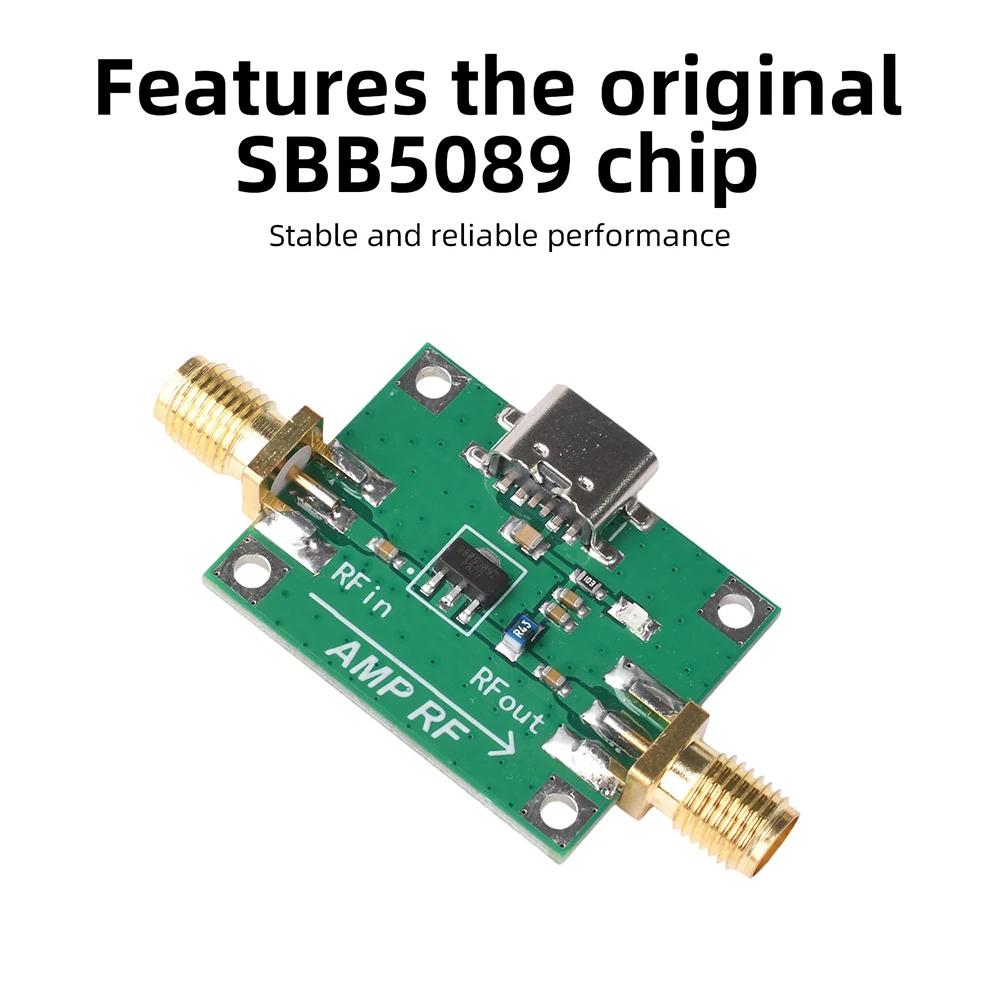

1. Verwendet den echten SBB5089-Chip, der eine stabile und zuverlässige Leistung gewährleistet

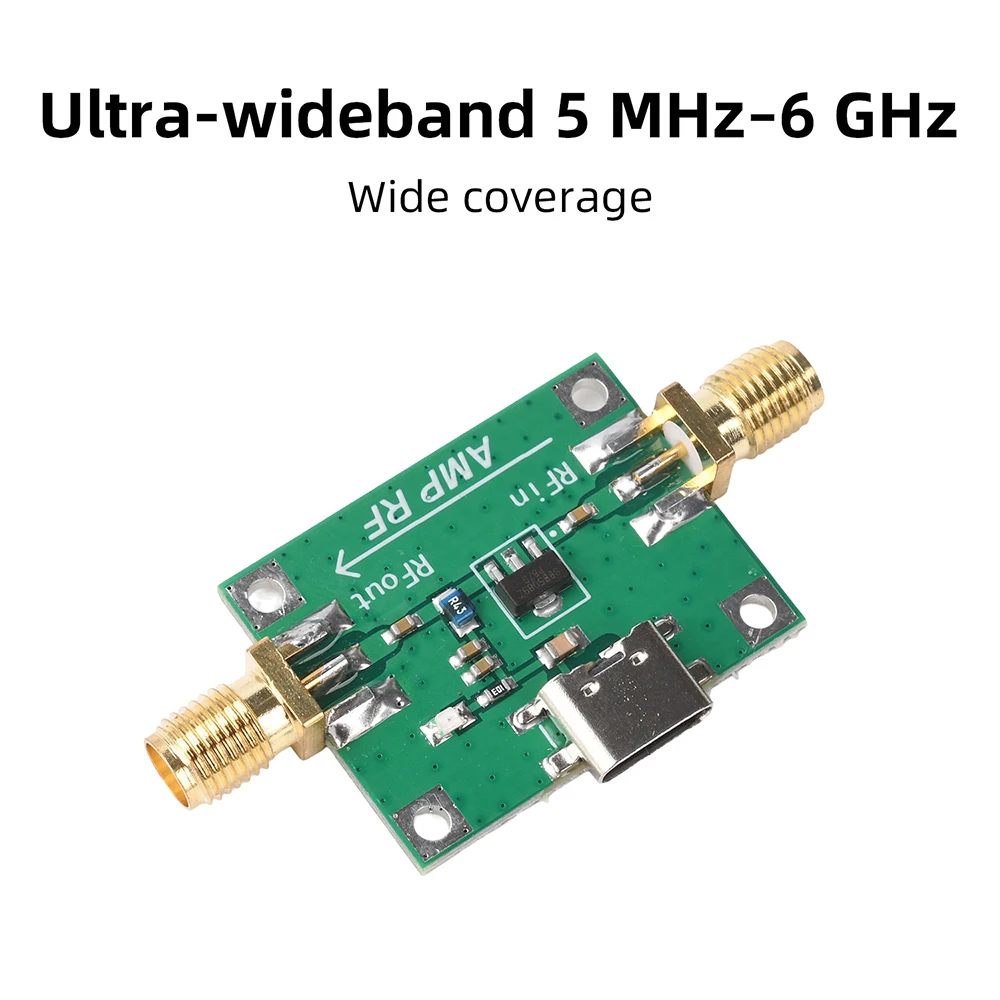

2. Ultraweites Frequenzband von 5 MHz–6 GHz für umfassende Abdeckung

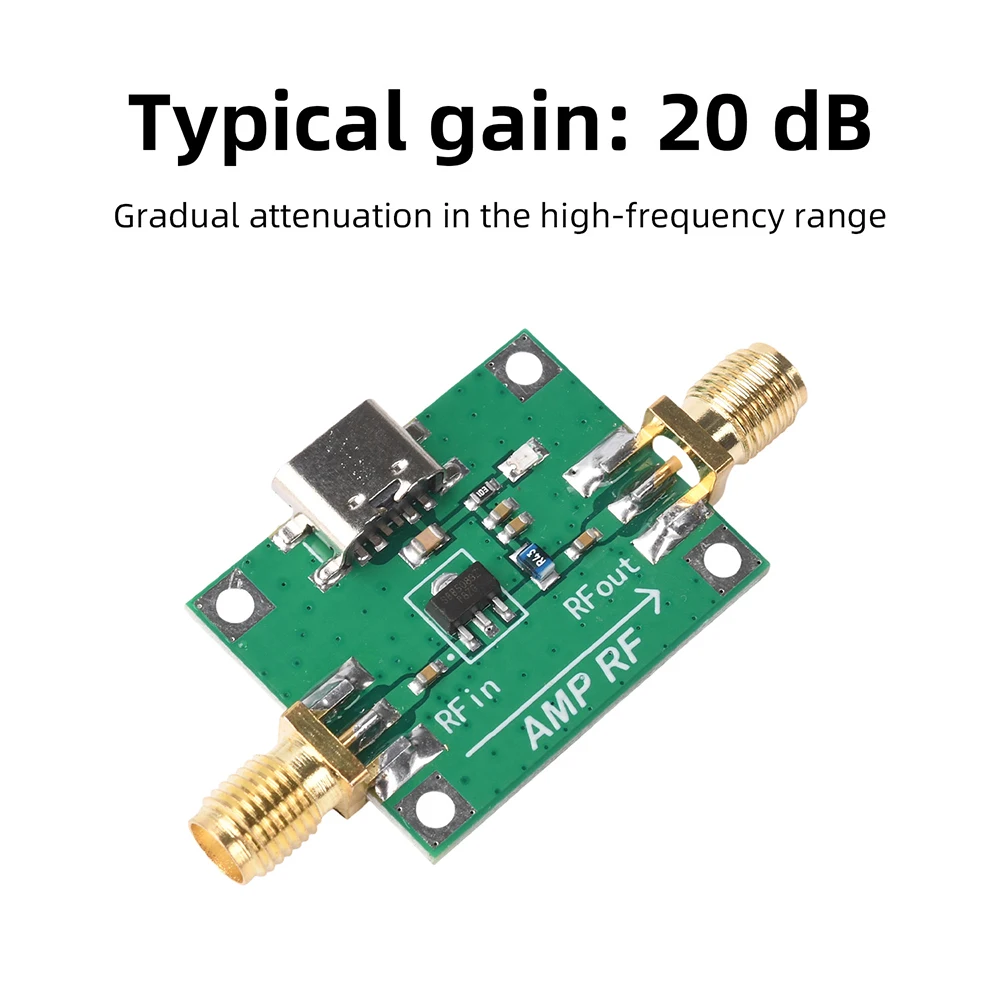

3. Typische Verstärkung von 20 dB, mit geringer Dämpfung im Hochfrequenzbereich

4. Kompaktes Design mit hoher Integration

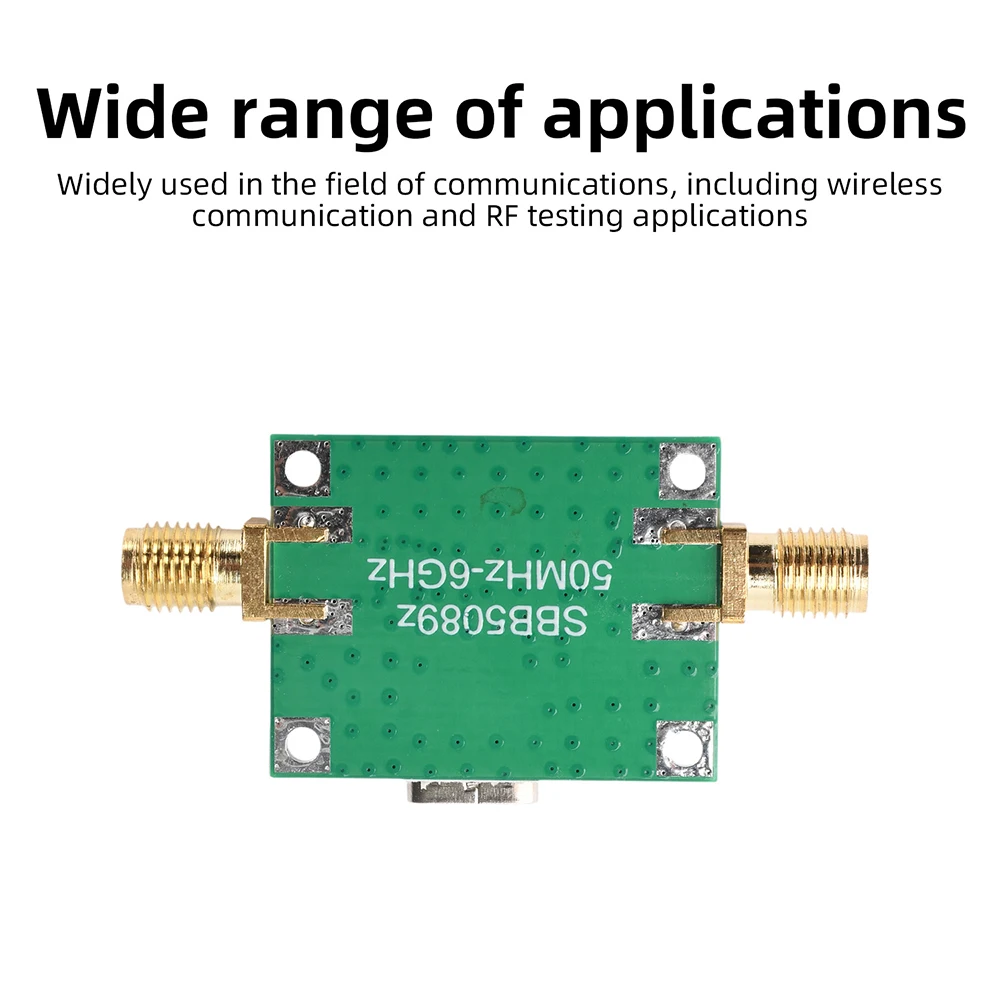

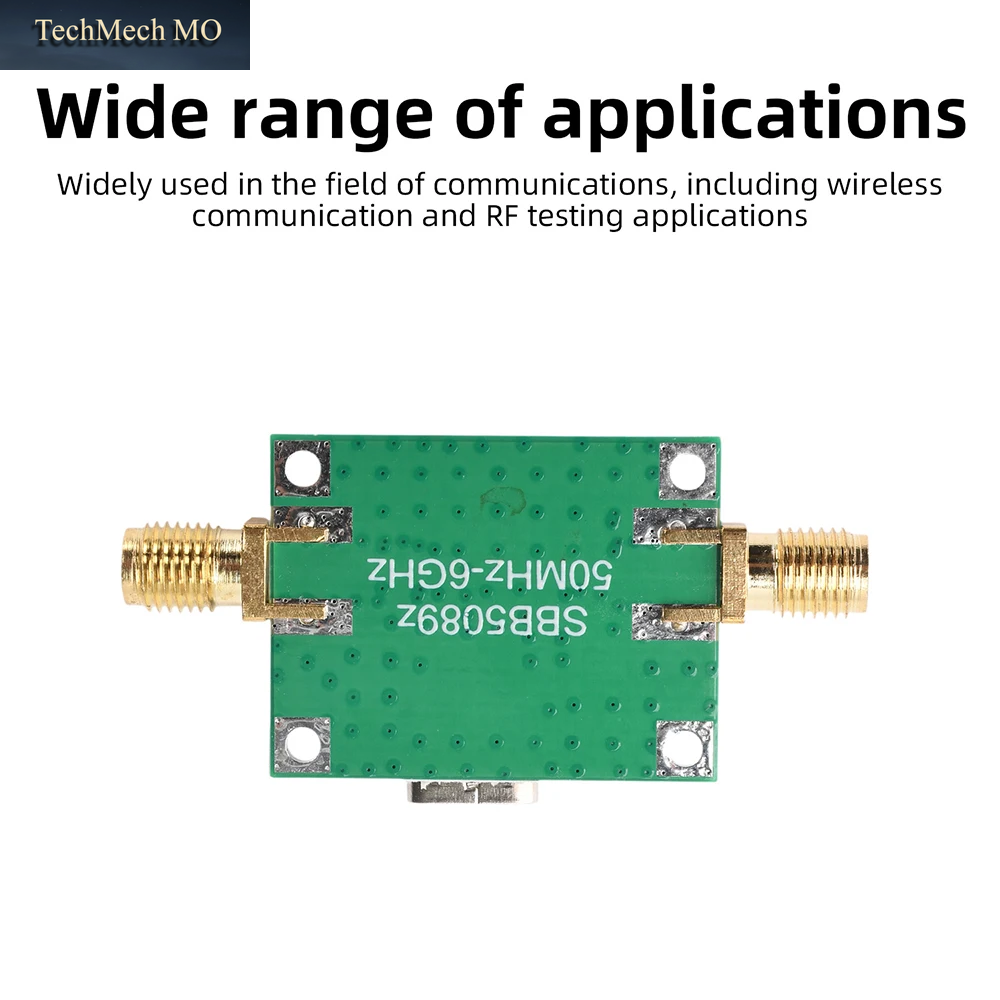

5. Breites Anwendungsspektrum, weit verbreitet in Kommunikationsbereichen wie drahtloser Kommunikation und HF-Prüfung

Produktbeschreibung:

Das Modul verwendet den originalen SBB5089-Chip, der sowohl im Inland als auch international weit verbreitet ist. Aufgrund seiner großen Frequenzbandbreite, hohen P1dB-Ausgangsleistung und minimalen NF-Variation über den gesamten Frequenzbereich wird dieses Modul umfassend im Kommunikationssektor eingesetzt.

Produktspezifikationen:

Stromversorgung: DC 5V

Betriebsstrom: 75 mA (TYP-C)

Frequenz: 5 MHz–6 GHz

Systemimpedanz: 50 Ω

Verstärkung: 20 dB (nimmt mit zunehmender Frequenz leicht ab)

Maximale Eingangsleistung: 24 dBm

Maximale P1dB-Ausgangsleistung: 20,5 dBm bei 850 MHz

HF-Eingangsleistung, CW, 50 Ω, T=25°C: +24 dBm

Gerätestrom (Ic): 100 mA

Verlustleistung (W): 0,55 W

Lagertemperatur: -55 bis +150 °C

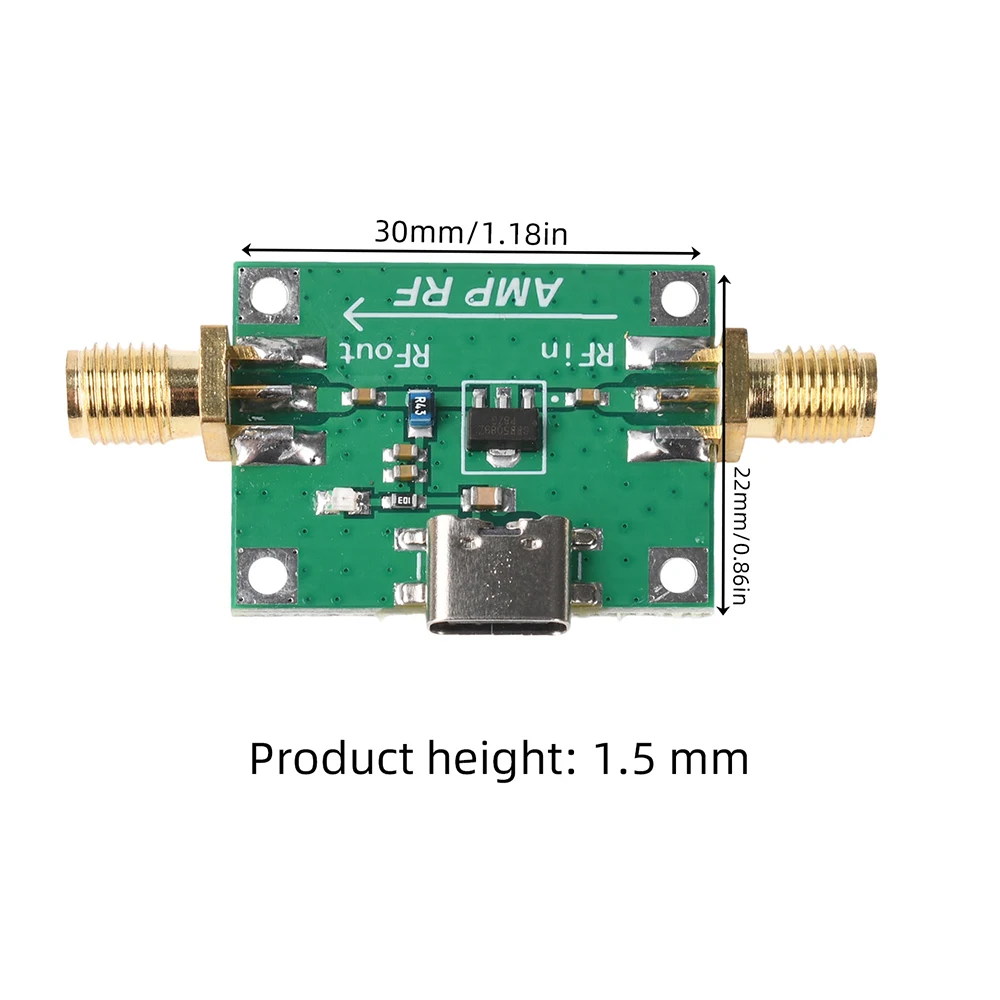

Leiterplattenabmessungen: 22 mm x 30 mm x 1,6 mm (ohne Steckverbinder)

Produktinhalt:

1 x Modul

Vorsichtsmaßnahmen für die Verwendung des HF-Moduls:

(1) Schließen Sie zuerst die Ausgangslast oder die nächste Stufe an, bevor Sie die Stromversorgung anschließen. Lassen Sie den Ausgang während des Betriebs nicht schweben

(2) Die Bandbreite und Verstärkung des HF-Verstärkers sind nicht konstant; bitte beachten Sie dies! Die für einen HF-Verstärker angegebene Bandbreite bezieht sich im Allgemeinen auf den Bereich, innerhalb dessen Verstärkung erreicht werden kann; spezifische Werte für Verstärkung oder Flachheit werden in der Regel nicht angegeben. Während des Betriebs nimmt die Verstärkung mit zunehmender Bandbreitenfrequenz ab;

(3) Für die In-Band-Ebenheit des HF-Verstärkers muss der Käufer die erforderlichen Spezifikationen bereitstellen, damit der Verstärker entsprechend ausgewählt und abgestimmt werden kann;

(4) Der Verstärkungsfaktor und die Bandbreite des HF-Verstärkers hängen eng mit der Vorspannungsinduktivität und der Eingangs-/Ausgangskopplungskapazität zusammen. Bitte beachten Sie, dass ein einzelner Satz von Parameterwerten möglicherweise nicht mit dem Nennfrequenzband kompatibel ist!
