59 Inch/150Cm OBD 2-Ausgangsbox Mit 12V/24V-Stromanschluss, Autodiagnosegerät, Test Von 16-Pin-Obd 2-Stecker-Spannung, Can-Bus-Tester

Wir haben ein Lager in Polen.

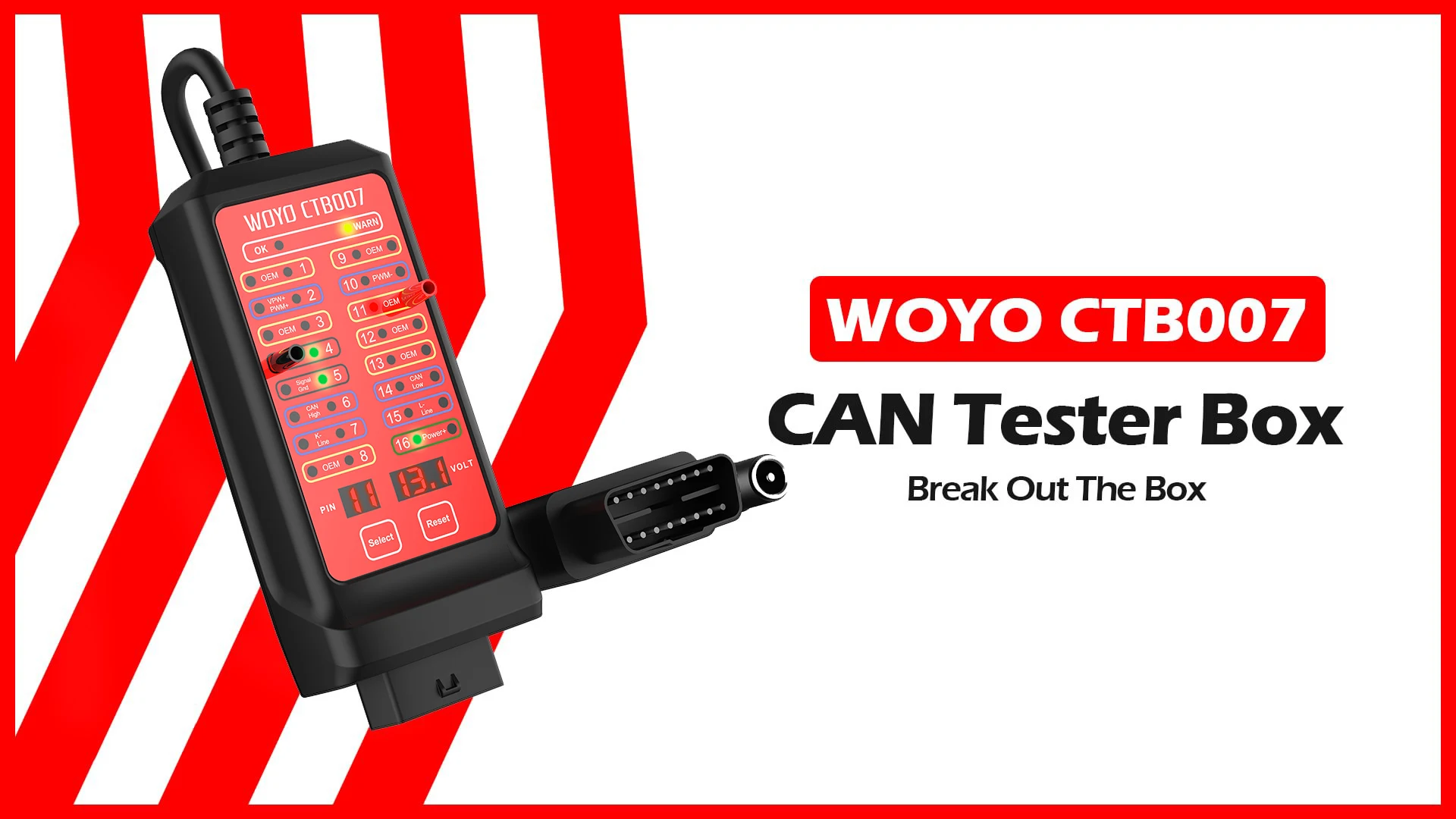

WOYO CTB007 CAN-Tester für den Prüfstand

Das Video zeigt Ihnen, wie Sie CTB007 verwenden.

Nur mit 12V/24V-Batterie verbinden.

Sie können mit dem CAN-BUS-Modul testen, z. B. EPS/Scheinwerfer/…

Funktion: Assistent

1. Die CAN-Tester-Box ist ein CAN-Bus-Schaltungsprüfer, der mit 12- und 24-Volt-Systemen kompatibel ist.

2. Überprüfung des DLC (OBD-Anschlusses) auf Fehler, bevor andere Diagnosegeräte an den DLC angeschlossen werden, wie z. B. Kurzschluss an den Pins und Verpolung.

3. Echtzeit-Anzeige von Kommunikationssignalen (z. B. Kommunikationsprotokollsignalen) auf den zugewiesenen Pins, die Fehler schnell lokalisieren und die Spannungsmessfunktion eines digitalen Multimeters ersetzen kann;

4. Schnelle Verbindung von 16 Pins während der Fahrzeugwartungsdiagnose;

5. Überwachung der Eingangsspannung des OBD beim Brennen des Moduls, Alarm bei hoher und niedriger Spannung;

6. Schnelle kurze OBD-Porsche-Kommunikation 3-7;

Kurzschluss OBD VW Schlüssel alle verloren 1-6;

Kurzschluss OBD Mitsubishi Fernbedienung 1-4;

Kurzschluss OBD Toyota Sync 4-13;

7. OBD-Workbench CAN-Boot-Box;

8. Ersetzen Sie das Akkuwerkzeug;

Spezifikationen:

Eingangsspannung: 9,0-32,0 VDC

Maximale Belastung: 2,0A

Auflösung: 0,1V

Überlastschutz: Ja, PTC-Sicherung (selbstheilend)

Verpolungsschutz: Ja, die LED an den Pins 4 und 5 leuchtet rot.

Protokollstandard: PWM (J1850), VPW (J1850), ISO 9141-2, DIS/ISO 14230-4, CAN (J-2284)

Betriebstemperatur: 0℃-50℃Luftfeuchtigkeit <70%

Bananenstecker: 16P*2,0mm

OBD-Kabellänge: 150 cm (59 Zoll)

Paket:

1* Anschlussdose

1* Handbuch

10* 2mm Bananenstecker

2* 2mm bis 4mm Bananenstecker

1* WOYO Verkaufsverpackung

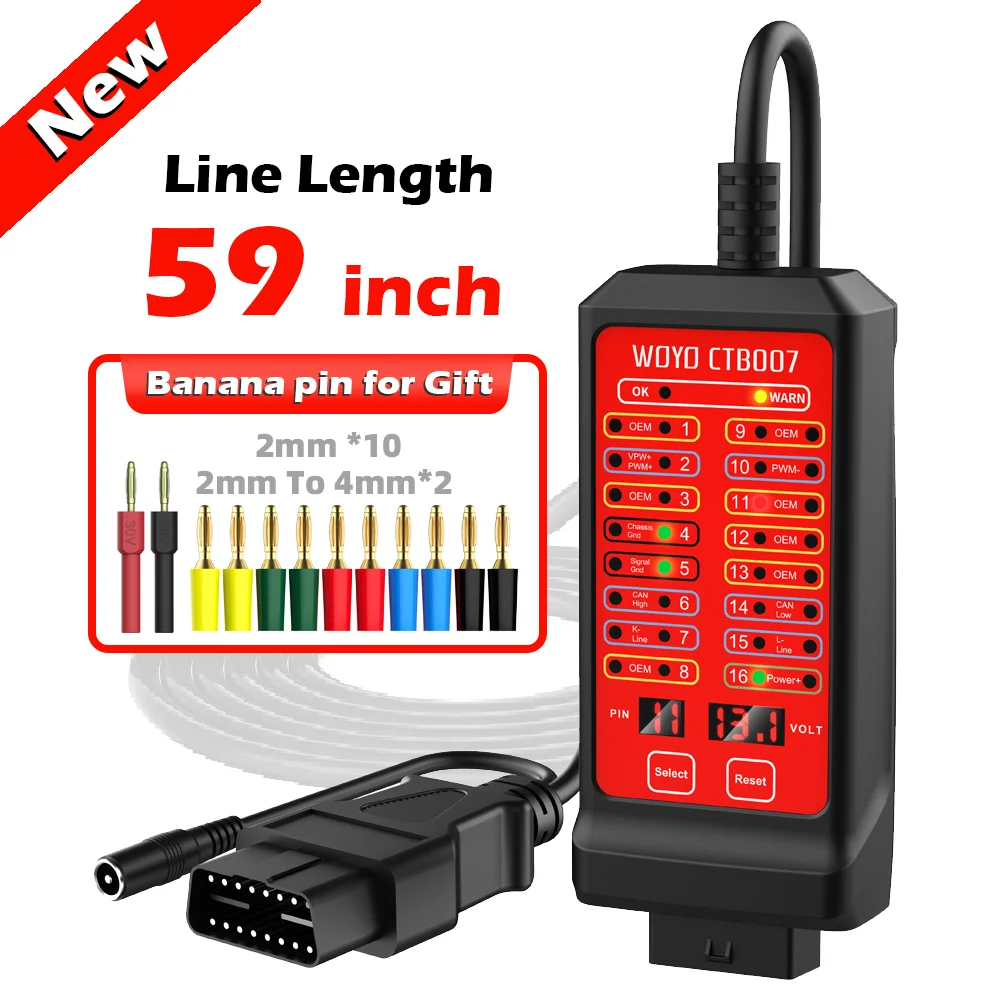

WOYO CTB007 CAN OBD 2 Breakout-Box

Neue Version mit 150 cm/59 Zoll OBD-Verlängerungskabel

Bananenstecker als Geschenk: 2mm * 10, 2mm bis 4mm * 2

Sie können alle Arten von Diagnosetools anschließen.

Die zusätzlichen Pins ermöglichen es Ihnen, sie stabiler zu platzieren, wenn Sie unsere Pins zum Datenlesen verbinden.

Wenn Sie unter Personalmangel leiden und Probleme mit dem OBD-System des Autos mit anderen Werkzeugen diagnostizieren müssen, können unsere Breakout-Box und die Bananenstecker-Fixierung Ihnen die Durchführung des Wartungsprozesses erleichtern.

Neue Version: Zusätzliche 12V/24V-Stromversorgung hinzugefügt.

Wenn Sie eine Verbindung zum Fahrzeug-OBD herstellen, aber der CTB007 nicht funktioniert (das Fahrzeug kann keinen Strom liefern),

Sie können gleichzeitig eine 12V/24V-Stromversorgungsbatterie anschließen, damit es funktioniert.

WOYO CTB007 kann Ihnen in der Werkstatt weiterhelfen.

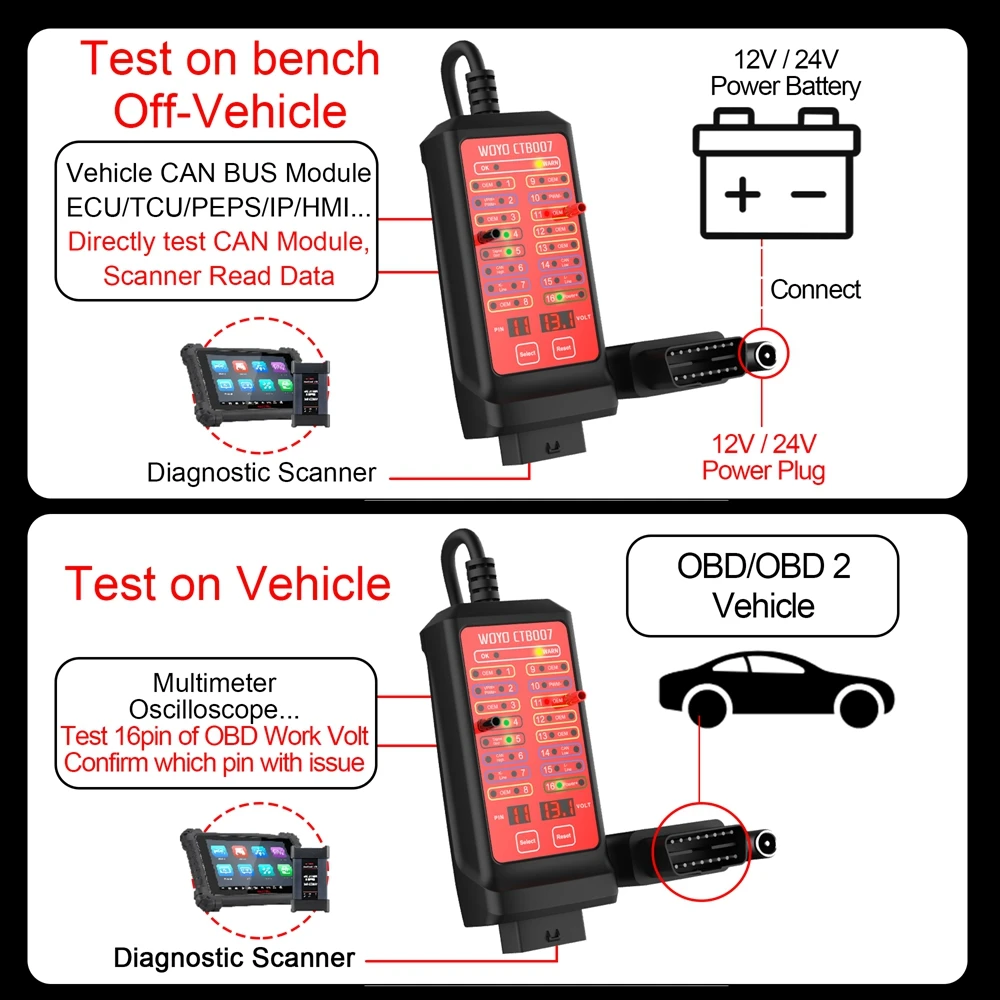

Test am Prüfstand / Zustand außerhalb des Fahrzeugs:

Unterstützt CAN-BUS-Elektronikmodule, EPS/ECU/TCU/PEPS/IP/HMI/EPB…

1.Verwenden Sie einen 12V/24V-Stromstecker, um die Verbindung zur Batterie herzustellen. Es ist nicht erforderlich, den OBD/OBD 2-Stecker anzuschließen.

2.Verwenden Sie das CAN-BUS-Elektronikmodul, um es mit dem CTB007 zu verbinden.

3.CTB007 wird mit dem Diagnosescanner verbunden, um die Echtzeitdaten des CAN-BUS-Moduls auszulesen und zu überprüfen.

Test des Fahrzeugzustands:

1.CTB007 verbindet sich mit dem Auto-OBD/OBD2-Stecker & Diagnosegerät.

2.Mit einem Kfz-Diagnosescanner verbinden.

3.Ob die 16-Pin-Anschlüsse des OBD gut funktionieren oder nicht, können Sie mit einem Scanner die Echtzeitdaten aus dem Fahrzeug lesen.

4.Sie können auch ein Multimeter und ein Oszilloskop anschließen, um die anderen Daten zu testen, die Sie über OBD 16-Pin wissen möchten, falls ein Problem vorliegt.

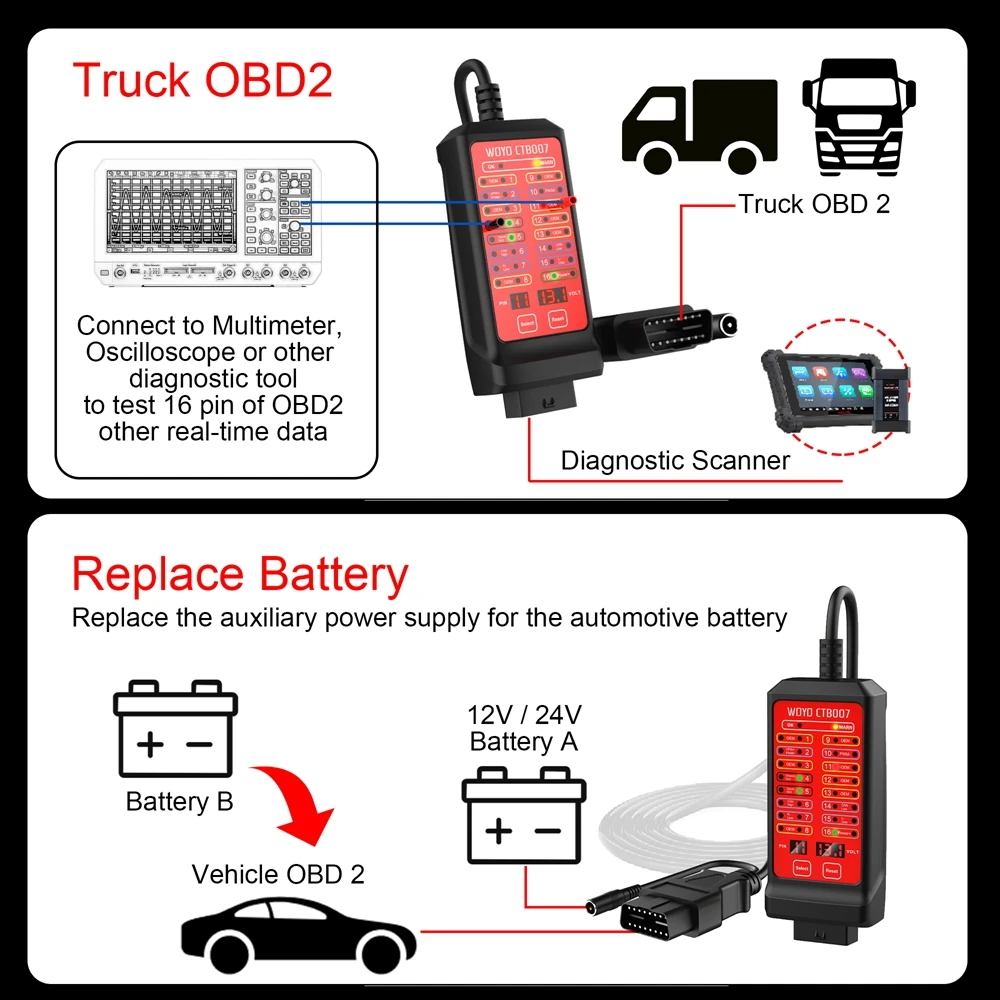

Auch Unterstützung für OBD 2 LKW

Überraschungsfunktion:

Ersetzen Sie die Hilfsstromversorgung für

die 12V/24V-Batterie für Kraftfahrzeuge.

CTB007 kann auch die Spannung des OBD 16-Pin-Anschlusses testen.

Es kann schnell bestätigt werden, ob nur der Pin ein Problem hat.

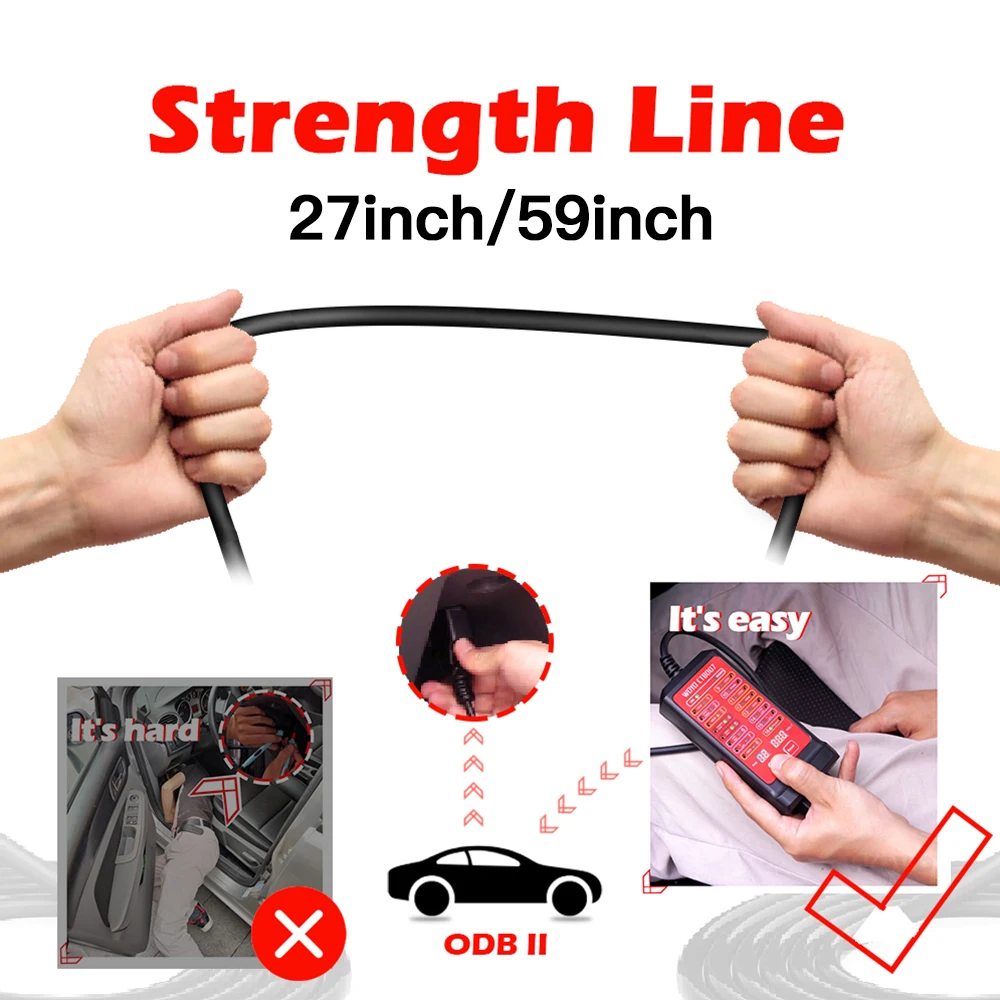

Es kann sogar mit einem 59-Zoll-OBD-Verlängerungskabel verwendet werden, sodass Sie das Autoproblem bequem vor Ort testen können.

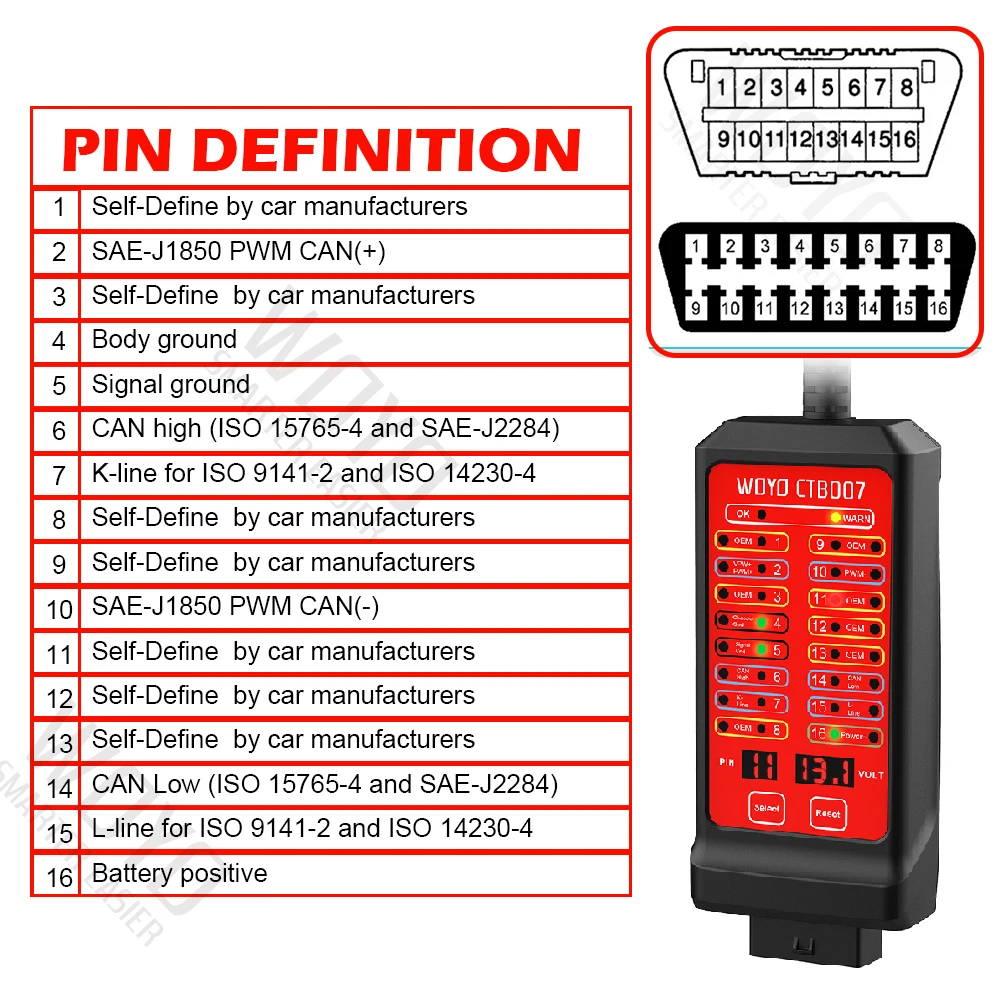

Wenn Sie die Taste “Reset” drücken, testet das CTB007 standardmäßig den Wert von Pin 16.

* Drücken Sie die Taste “Auswählen”, um die gewünschte PIN-Nummer auszuwählen.

Mit 75cm/150cm langem OBD-Verlängerungskabel
