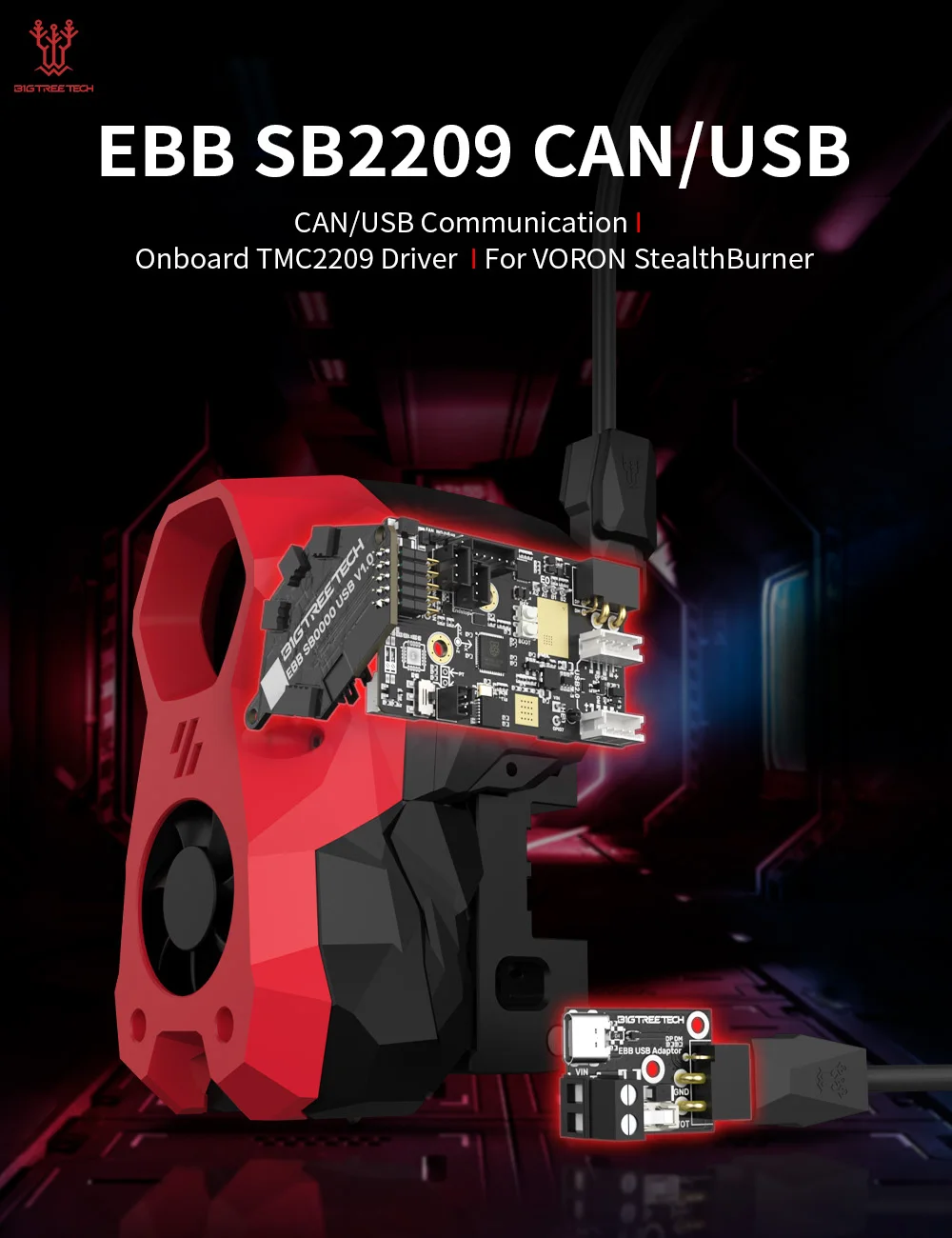

BIGTREETECH EBB SB2209 Can/Usb-Board Für Klipper Voron Stealthburner KNOMI Octopus Pro Raspberry Pi Canbus Headtool PT1000

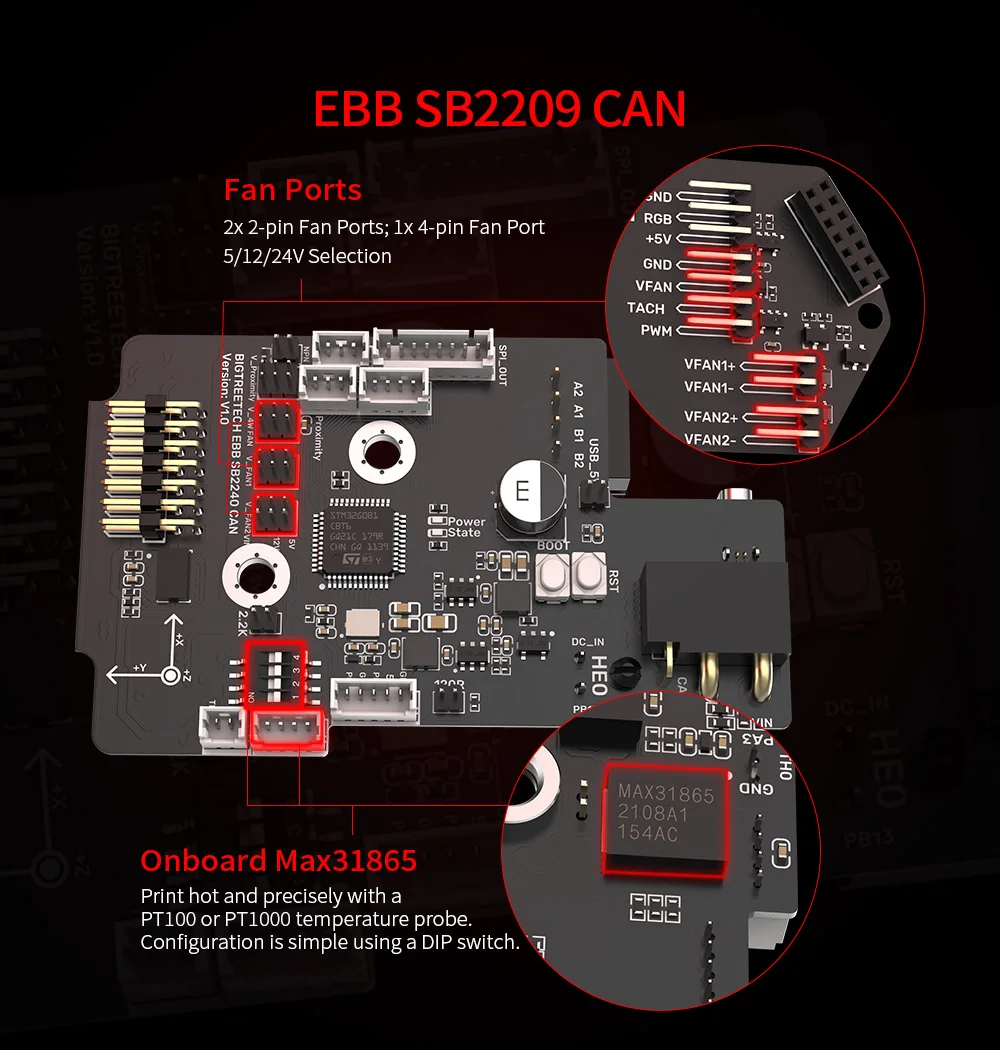

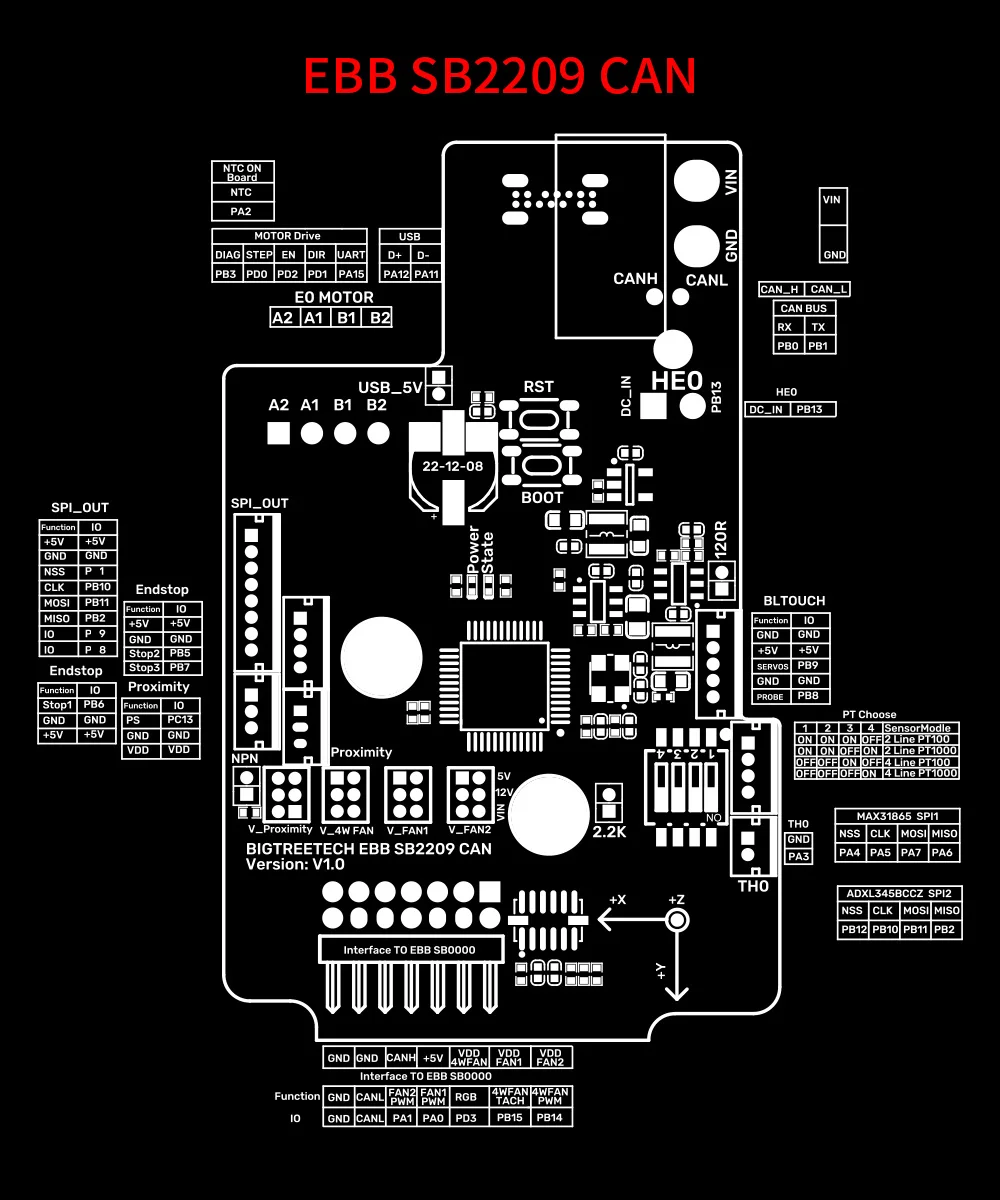

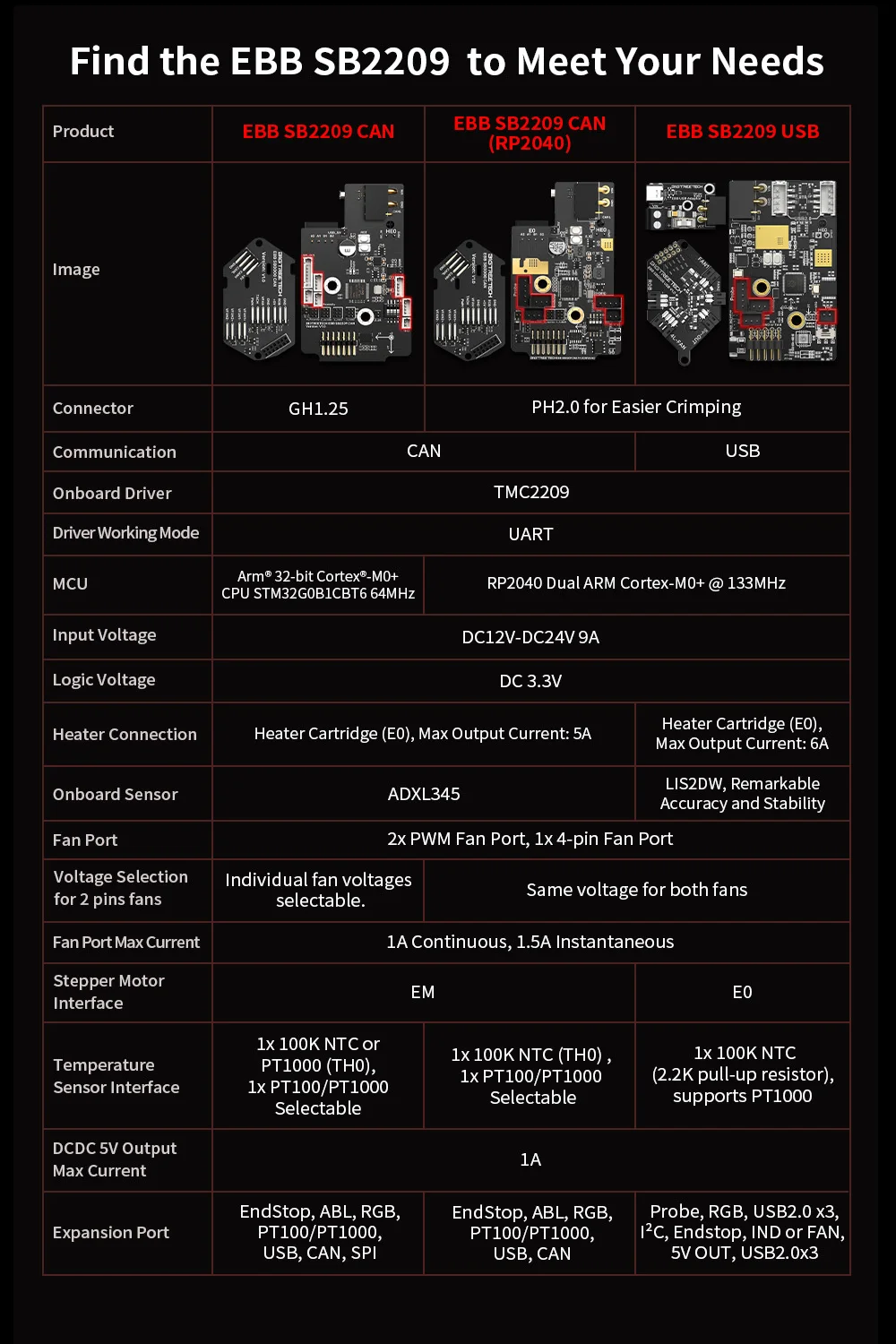

EBB SB2209 KANN

Anschluss: GGH1.25

Kommunikation: CAN

Onboard-Treiber: TMC2209

Arbeitsmodus des Treibers: UART

MCU: Arm 32-Bit Cortex-M0+CPU STM32G0B1CBT6 64 MHz

Eingangsspannung: DC12V-DC24V 9A

Logikspannung: DC 3,3 V

Heizungsanschluss: Heizpatrone (E0), maximale Ausgangsstrom: 5 A

Integrierter Sensor: ADXL345

Lüfteranschluss: 2xPWM-Lüfteranschluss, 1x 4-poliger Lüfteranschluss

Spannungsauswahl für 2-Pin-Lüfter: Einzelne Lüfterspannungen wählbar

Maximaler Strom des Lüfteranschlusses: 1 A kontinuierlich, 1,5 A sofort

Schrittmotorschnittstelle: EM

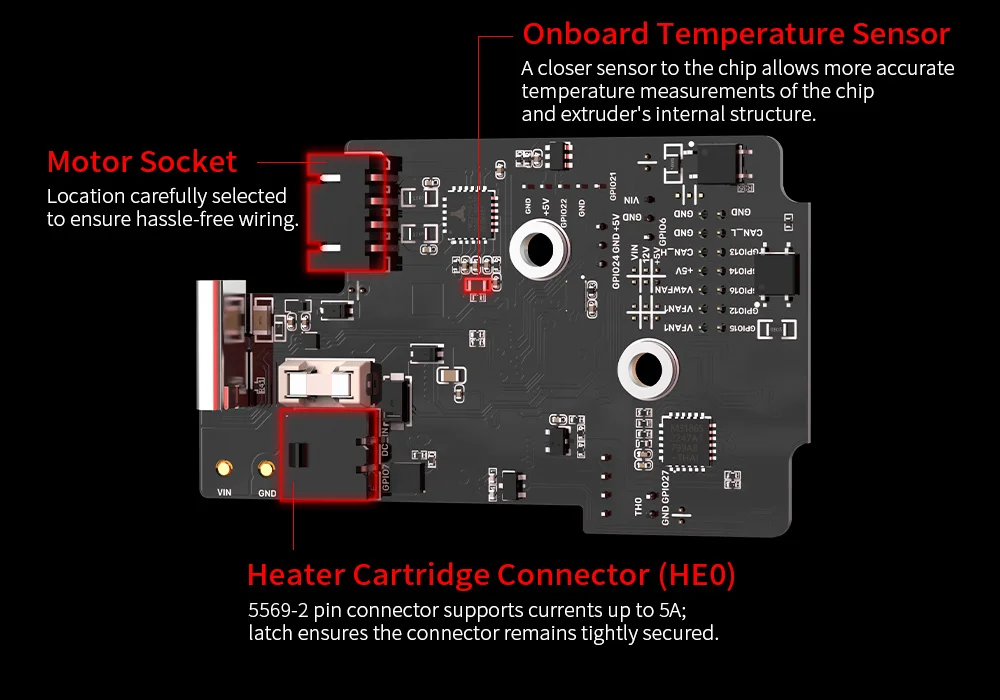

Temperatursensorschnittstelle: 1x 100K NTC oder PT1000 (TH0), 1x PT100/PT1000 wählbar

DCDC 5V Ausgang Maximaler Strom: 1A

Erweiterungspoort: Endstop, ABL, RGB, PT100/PT1000, USB, CAN, SPI

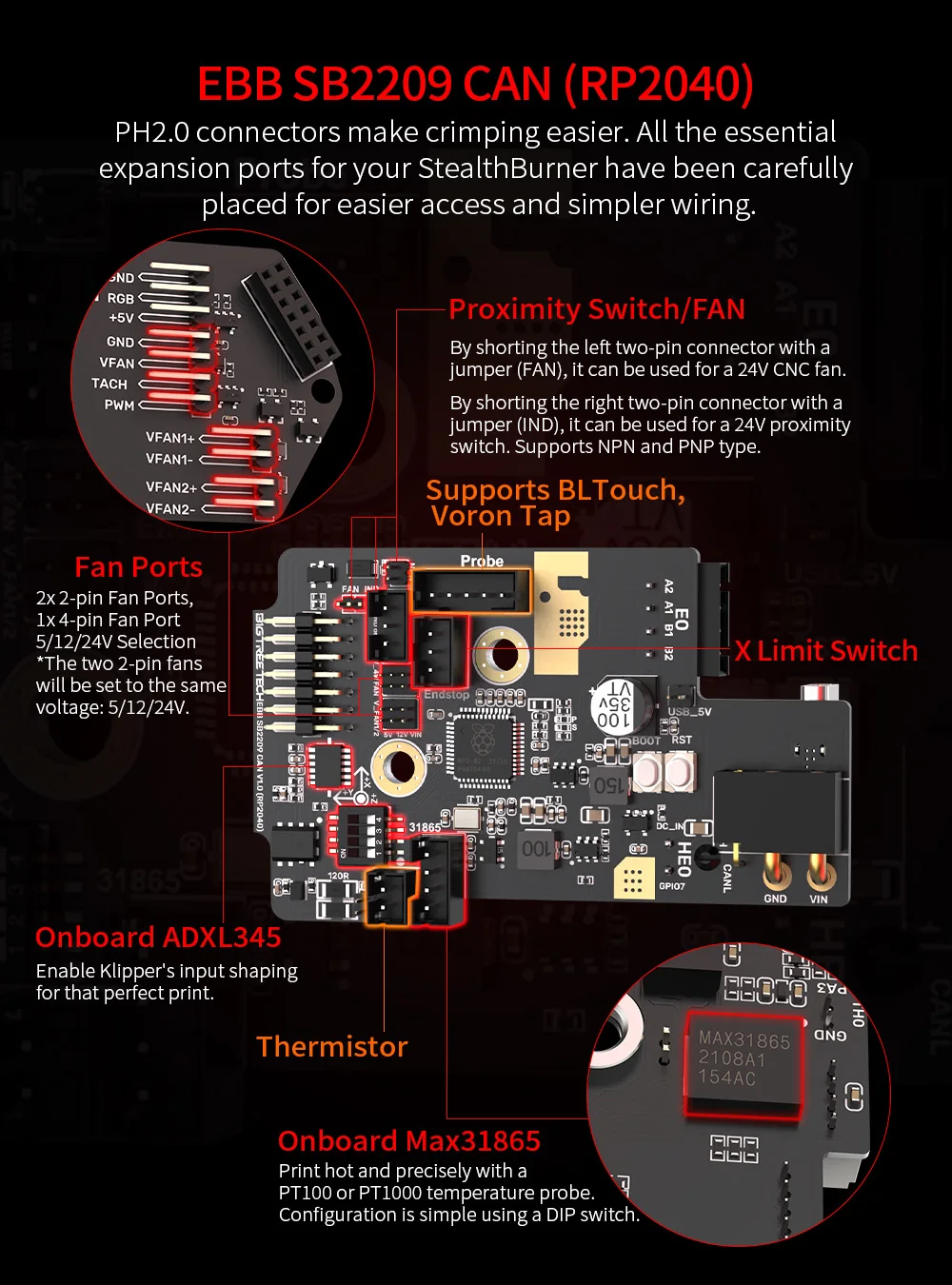

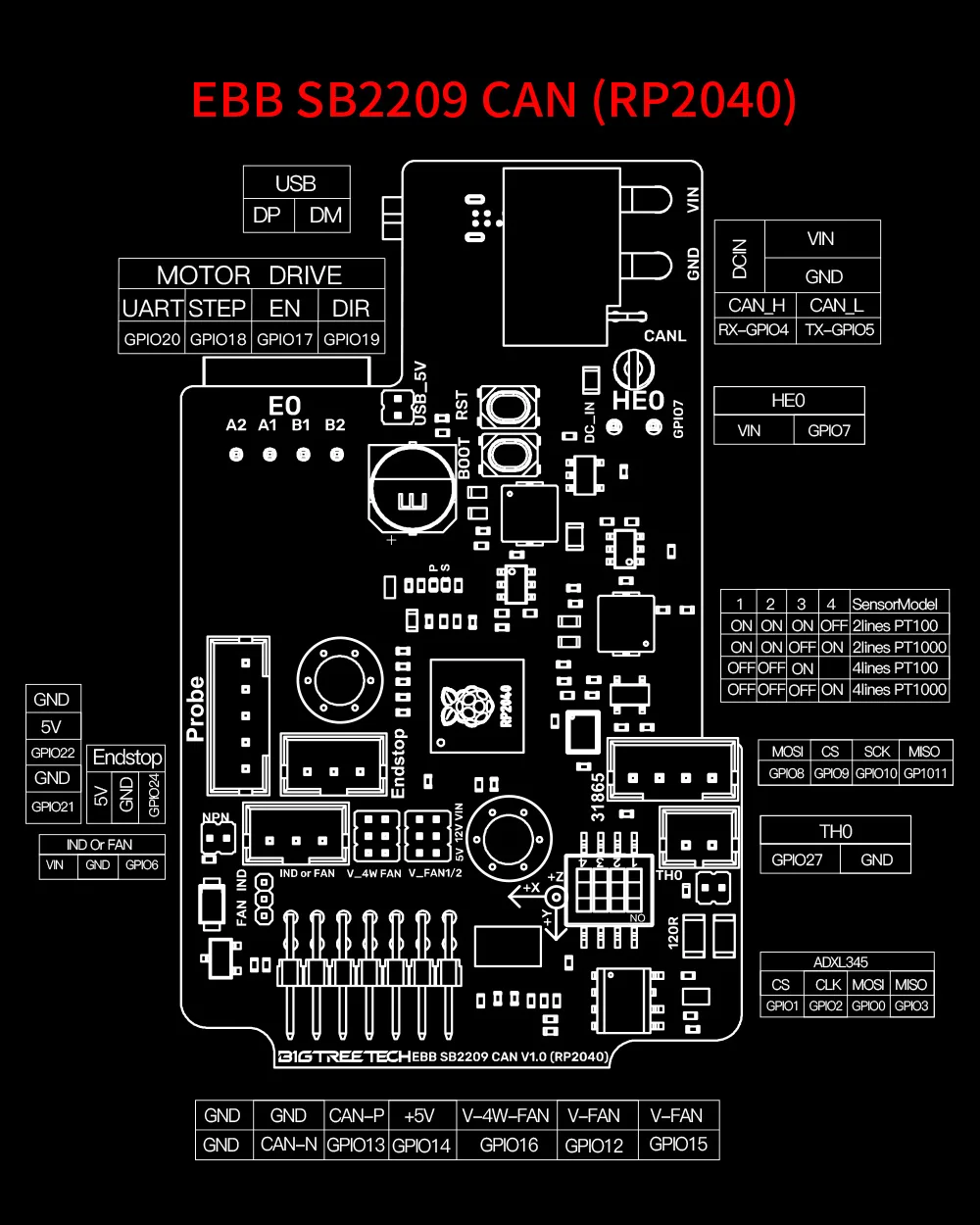

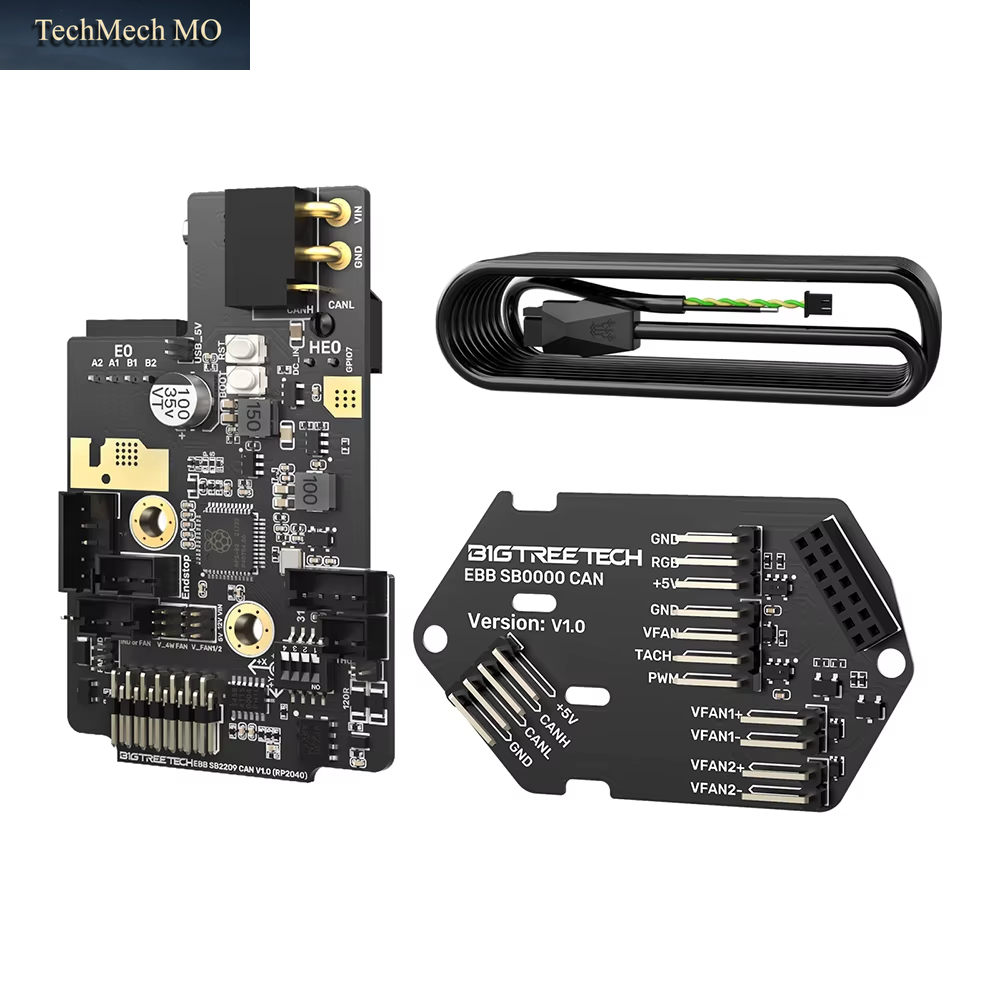

EBB SB2209 CAN(RP2040)

Anschluss: PH2.0 für einfacheres Crimpen

Kommunikation: CAN

Onboard-Treiber: TMC2209

Arbeitsmodus des Treibers: UART

MCU:RP2040 Dual ARM Cortex-M0+@133 MHz

Eingangsspannung: DC12V-DC24V 9A

Logikspannung: DC 3,3 V

Heizungsanschluss: Heizpatrone (E0), maximale Ausgangsstrom: 5 A

Integrierter Sensor: ADXL345

Lüfteranschluss: 2xPWM-Lüfteranschluss, 1x 4-poliger Lüfteranschluss

Spannungsauswahl für 2-polige Lüfter: Gleiche Spannung für beide Lüfter

Maximaler Strom des Lüfteranschlusses: 1 A kontinuierlich, 1,5 A sofort

Schrittmotorschnittstelle: EM

Temperatursensorschnittstelle: 1x 100K NTC (TH0), 1x PT100/PT1000 wählbar

DCDC 5V Ausgang Maximaler Strom: 1A

Erweiterungsanschluss: Endstop, ABL, RGB, PT100/PT1000, USB, CAN

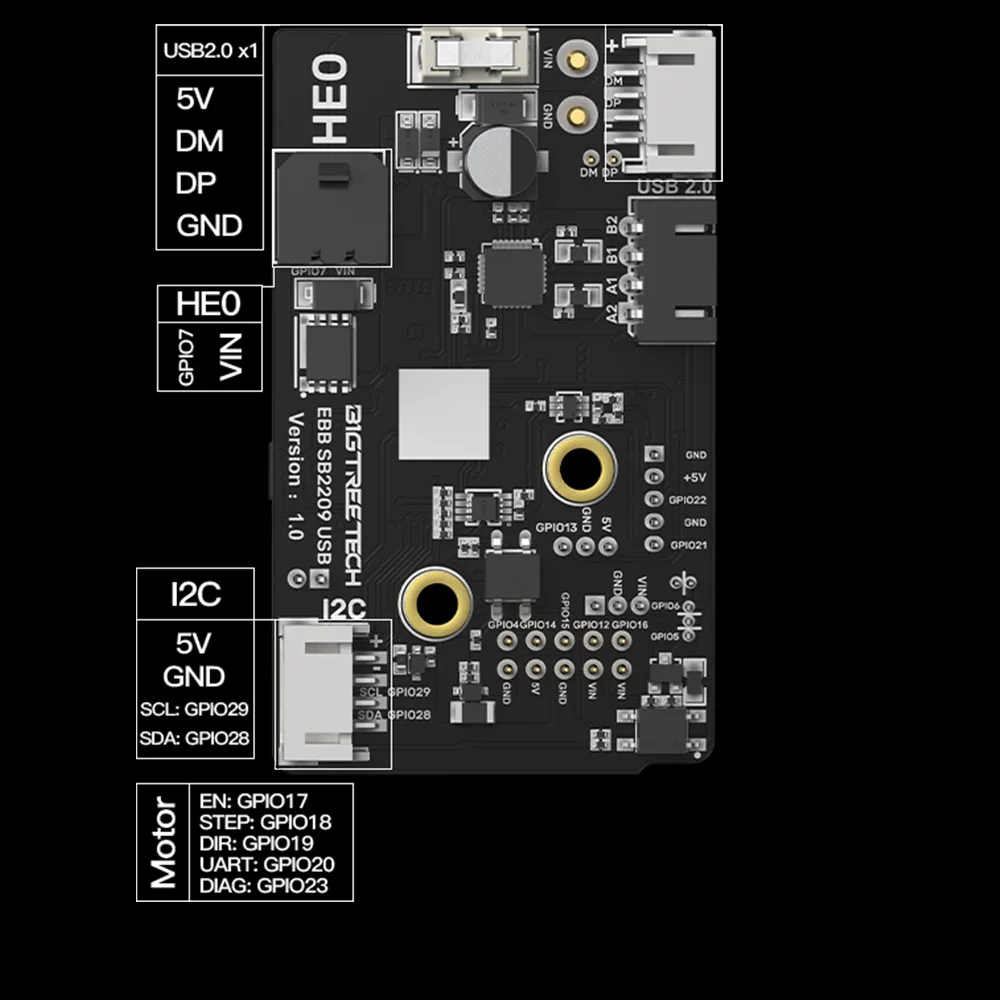

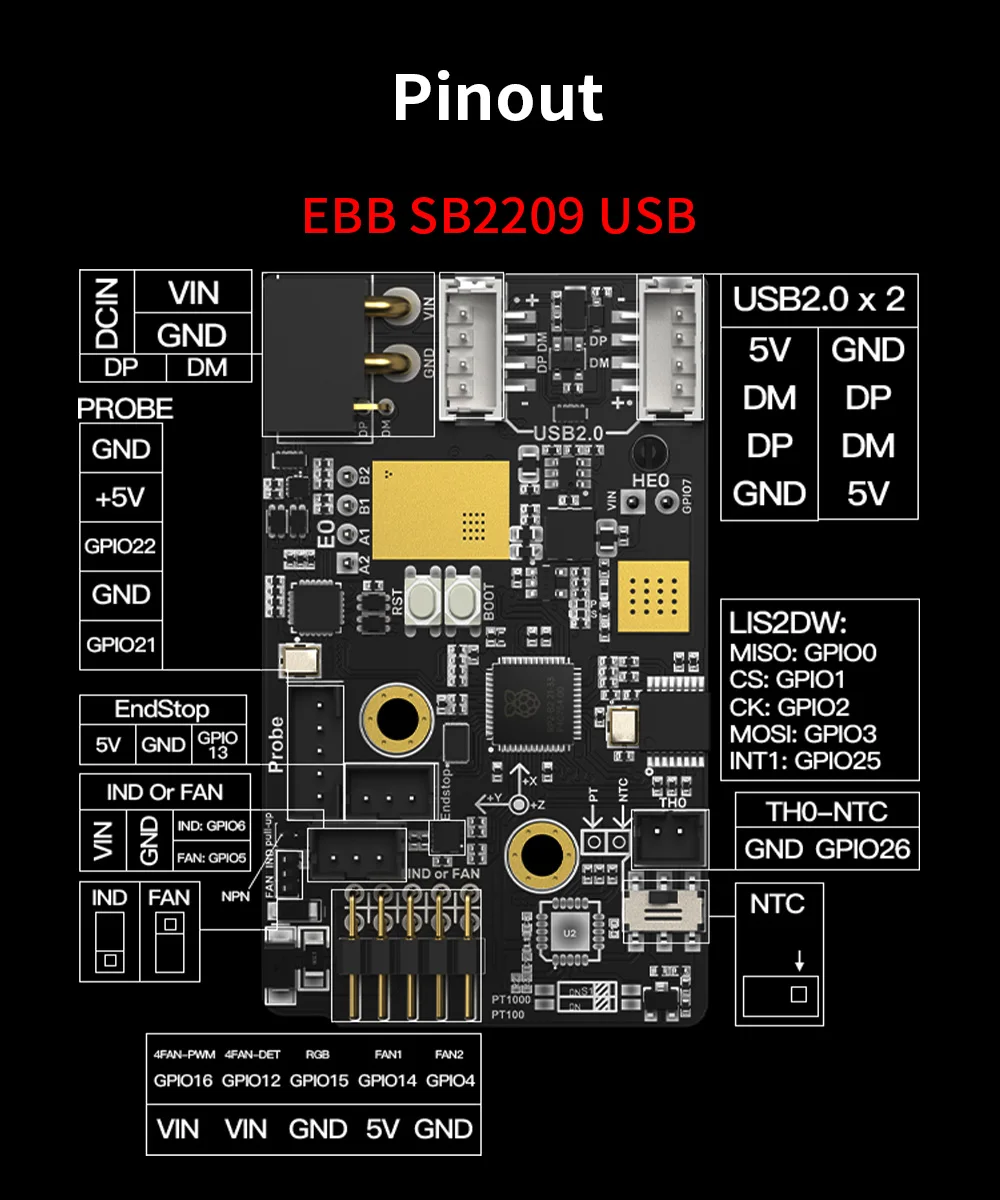

EBB SB2209 USB

Anschluss: PH2.0 für einfacheres Crimpen

Kommunikation: USB

Onboard-Treiber: TMC2209

Arbeitsmodus des Treibers: UART

MCU:RP2040 Dual ARM Cortex-M0+@133 MHz

Eingangsspannung: DC12V-DC24V 9A

Logikspannung: DC 3,3 V

Heizungsanschluss: Heizpatrone (E0), maximale Ausgangsstrom: 6 A

Integrierter Sensor: LIS2DW, bemerkenswerte Genauigkeit und Stabilität

Lüfteranschluss: 2xPWM-Lüfteranschluss, 1x 4-poliger Lüfteranschluss

Spannungsauswahl für 2-polige Lüfter: Gleiche Spannung für beide Lüfter

Maximaler Strom des Lüfteranschlusses: 1 A kontinuierlich, 1,5 A sofort

Schrittmotorschnittstelle: E0

Temperatursensorschnittstelle: 1x 100K NTC (2,2K Pull-up-Widerstand), unterstützt PT1000

DCDC 5V Ausgang Maximaler Strom: 1A

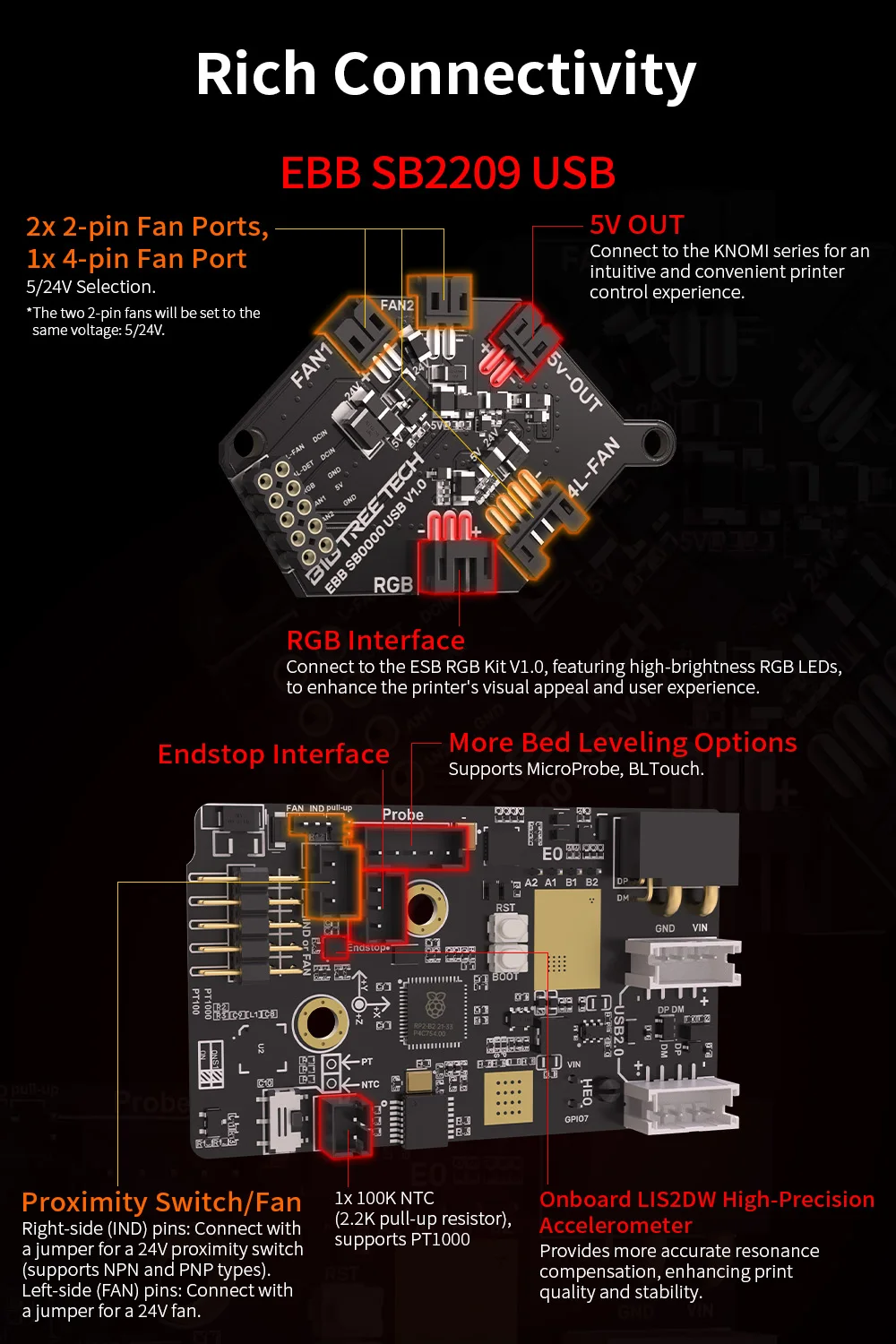

Erweiterungsanschluss: Sonde, RGB, USB2.0x3, I2C, Endstop, IND oder FAN, 5V OUT, USB2.0x3

Die Zusammenarbeit zwischen KLIPPER und BIGTREETECH macht die Verwendung der Firmware für 3D-Druckbegeisterte komfortabler und trägt dazu bei, das Druckerlebnis weiter zu verbessern.BIGTREETECH ist bestrebt, ein komplettes 3D-Druck-Ökosystem aufzubauen, das danach ist, der 3D-Druckindustrie mehr Möglichkeiten zu bieten und den technologischen Fortschritt von 3D-Druckern zu ermöglichen, um 3D-Druckern schneller, besser und einfacher zu machen.

Warum EBB SB2209

• Entwickelt für Klipper

• Hochgeschwindigkeitskommunikation

• Onboard TMC2209-Treiber

• Für VORON StealthBurner Drop-in-Installation

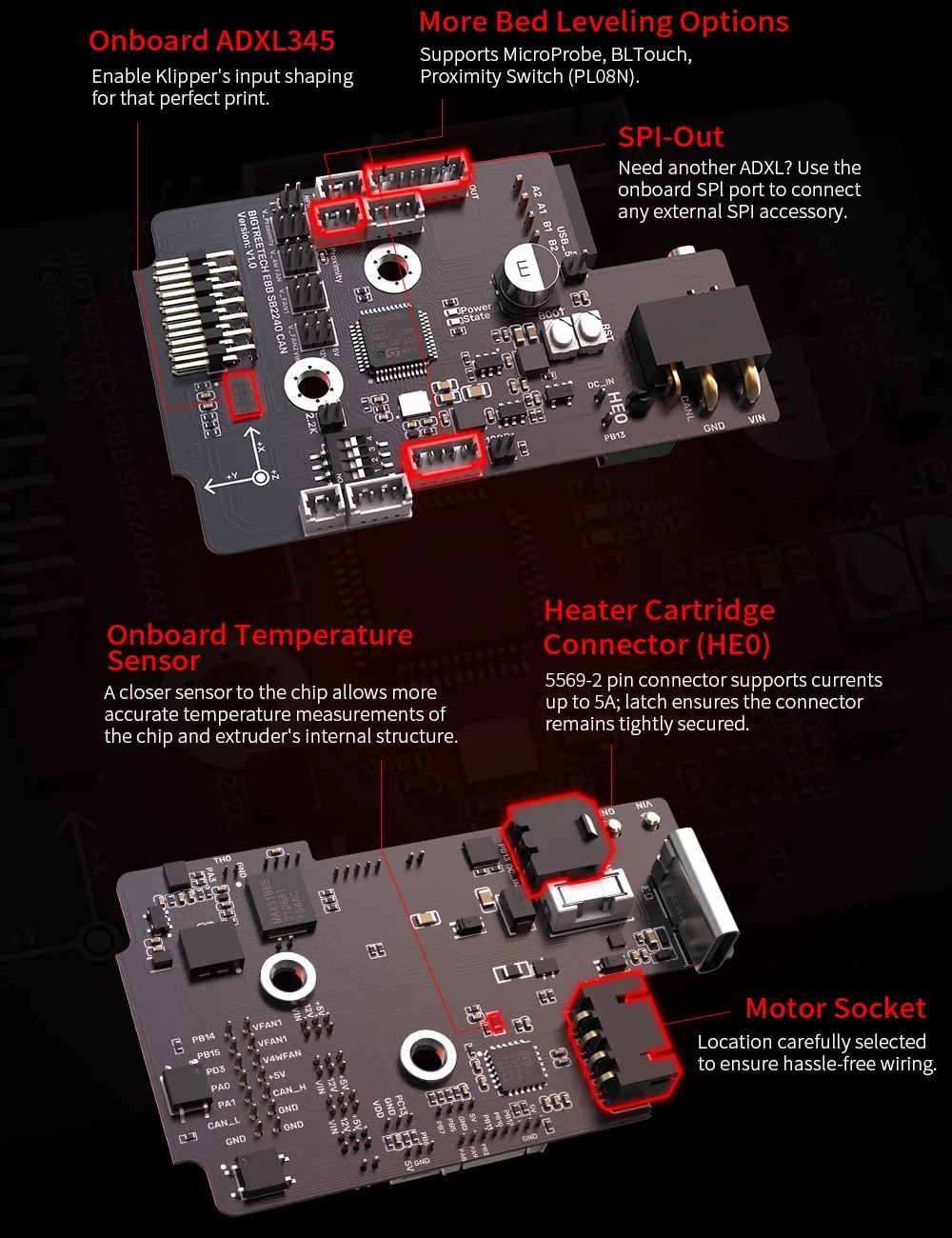

• Integrierter Beschleunigungsmesser

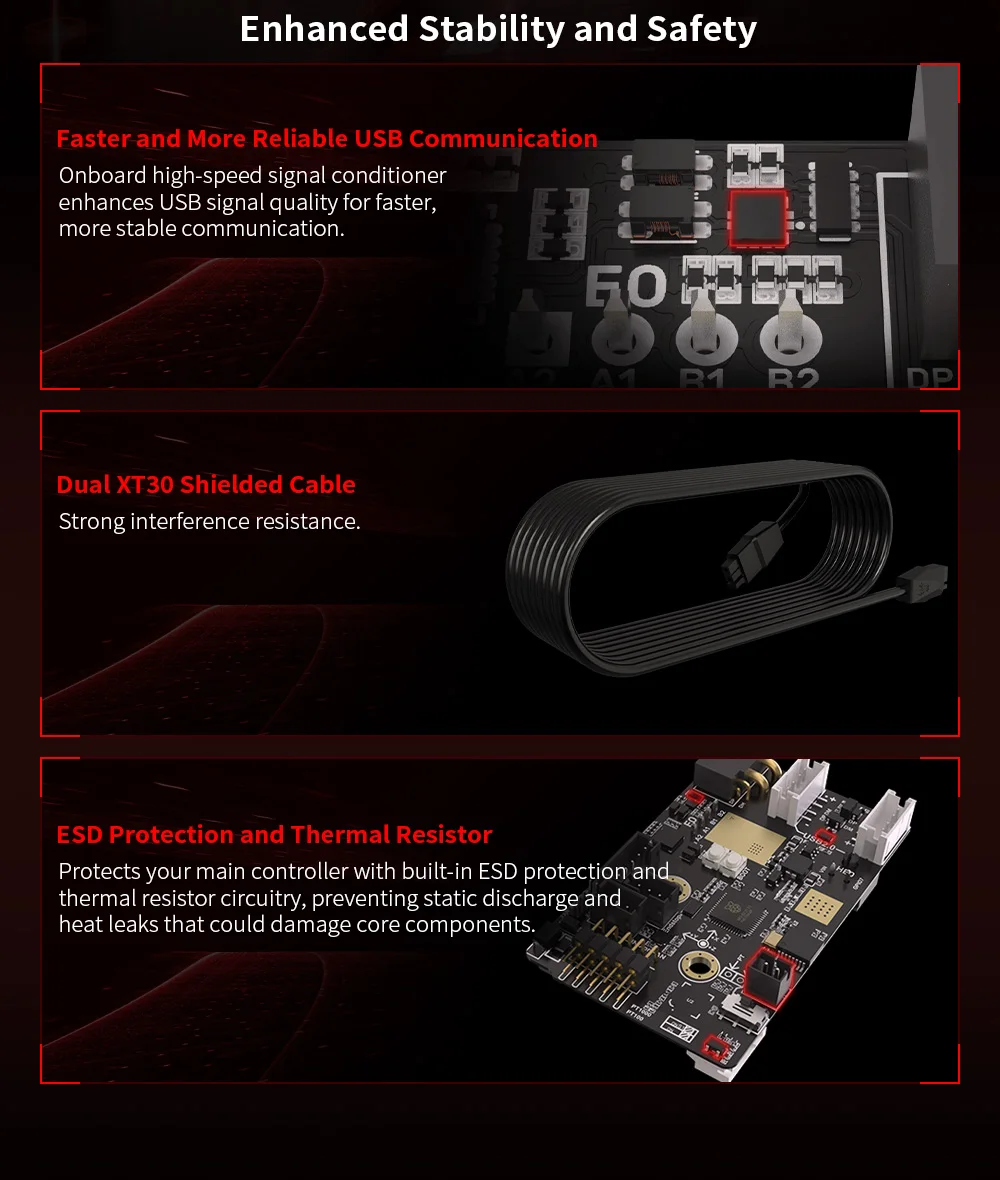

• Hochwertiges USB/CAN XT30-Kabel

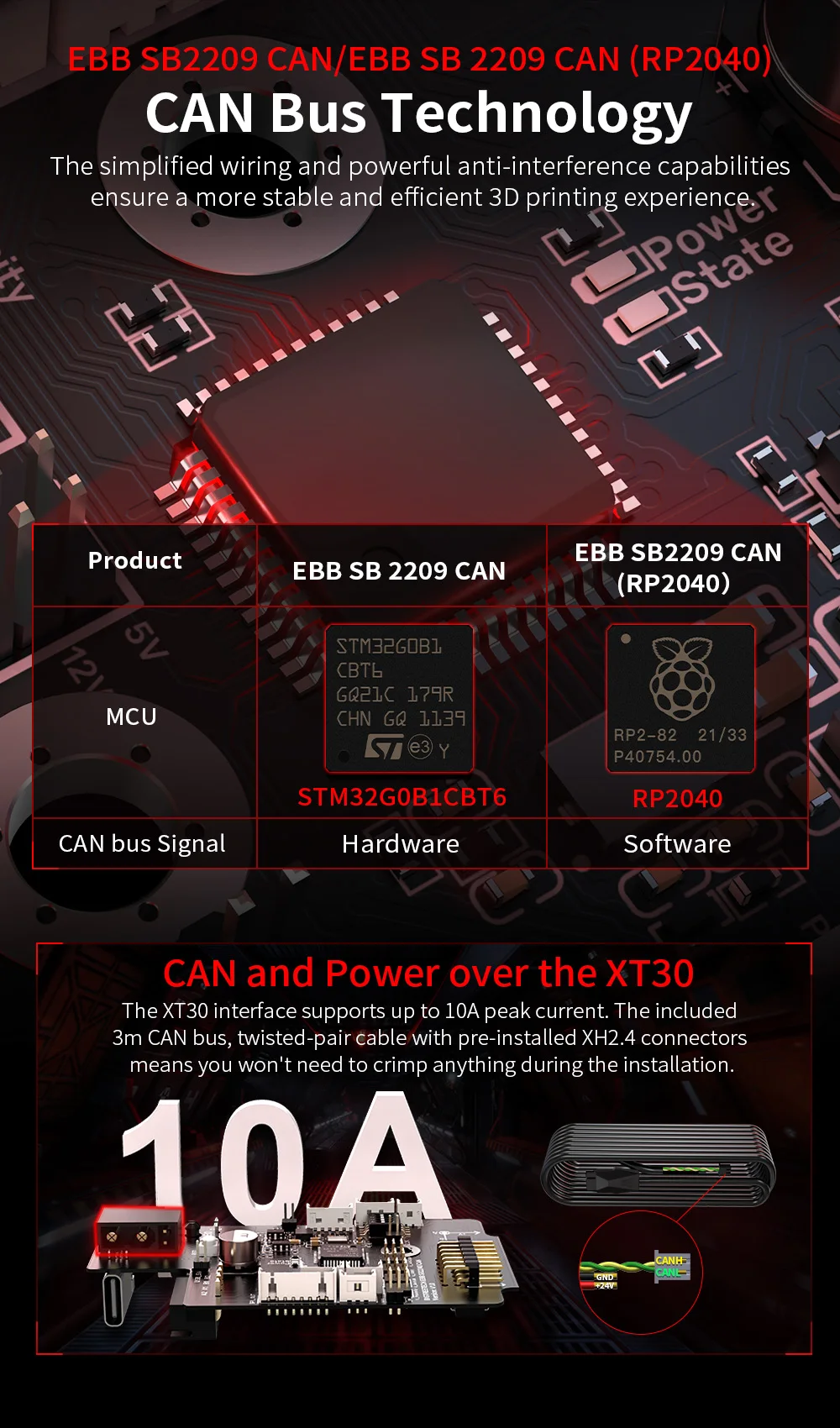

EBB SB2209 CAN/EBB SB2209 CAN(RP2040)

CAN-Bus-Technologie

Die vereinfachte Verkabelung und die leistungsstarken Anti-Interferenz-Fähigkeiten sorgen für ein stabileres und effizienteres 3D-Druckerlebnis.

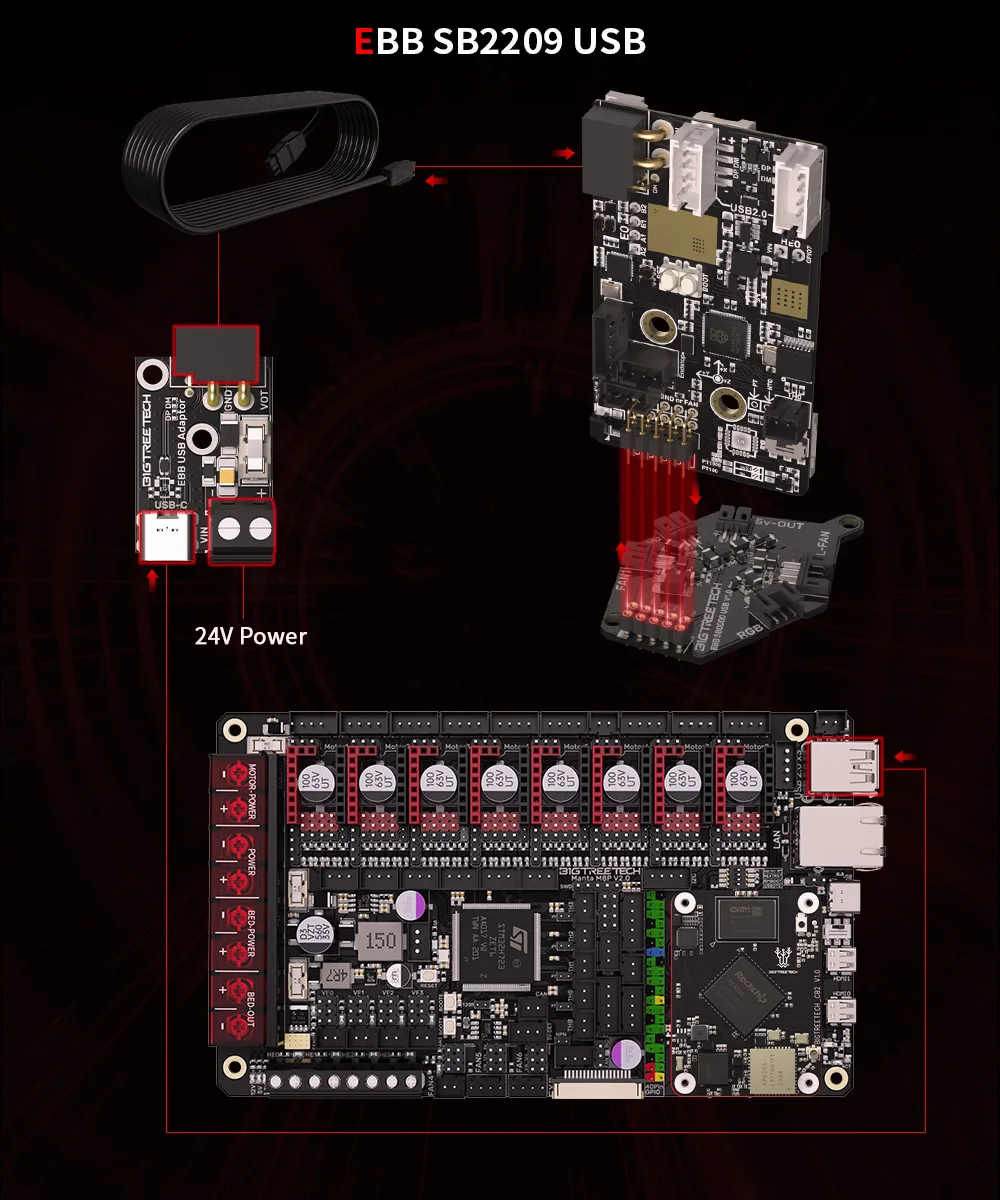

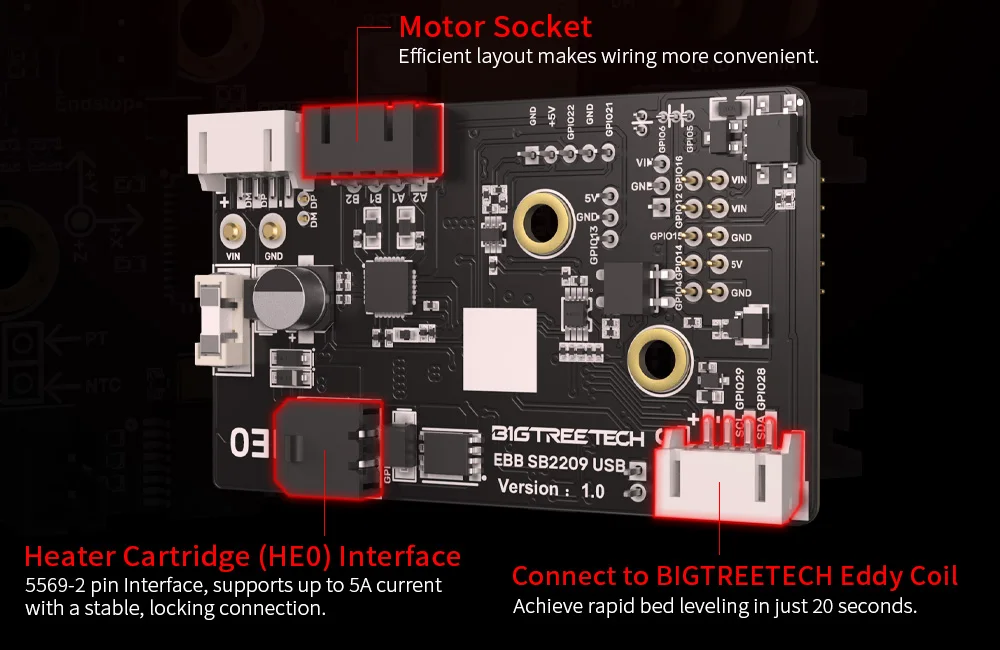

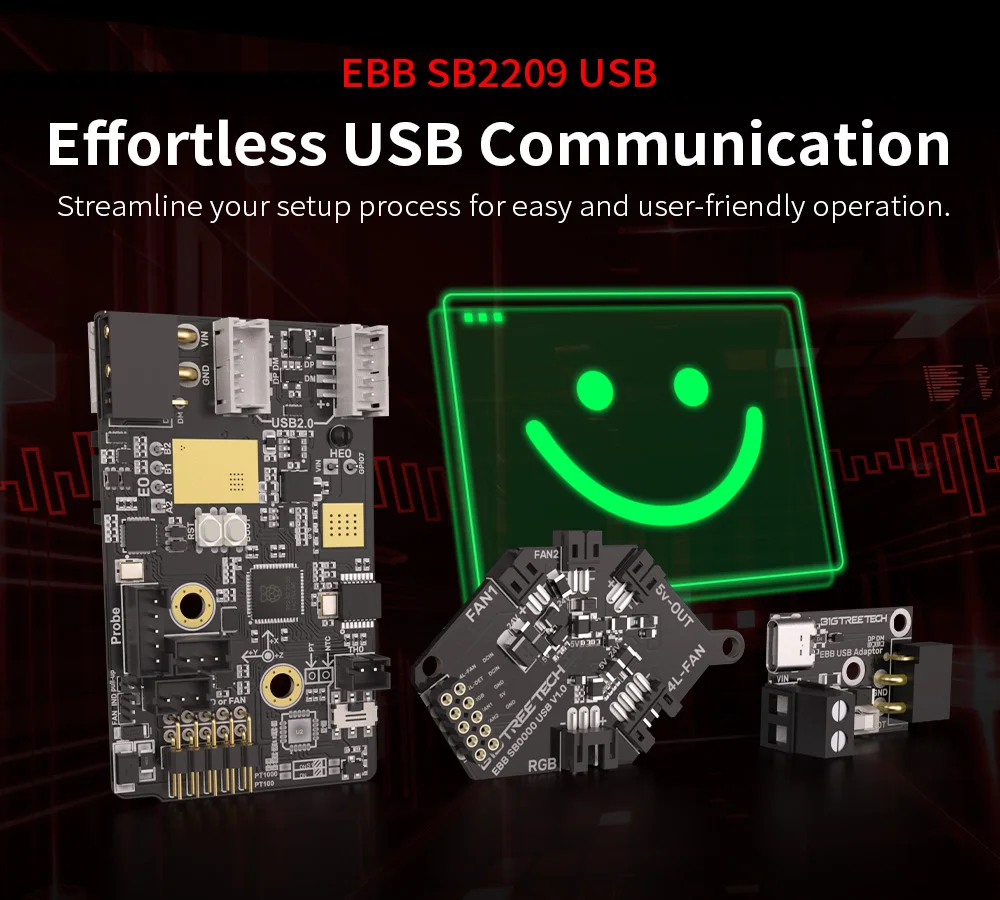

EBB SB2209 USB

Mühelose USB-Kommunikation

Optimieren Sie Ihren Einrichtungsprozess für eine einfache und benutzerfreundliche Bedienung.

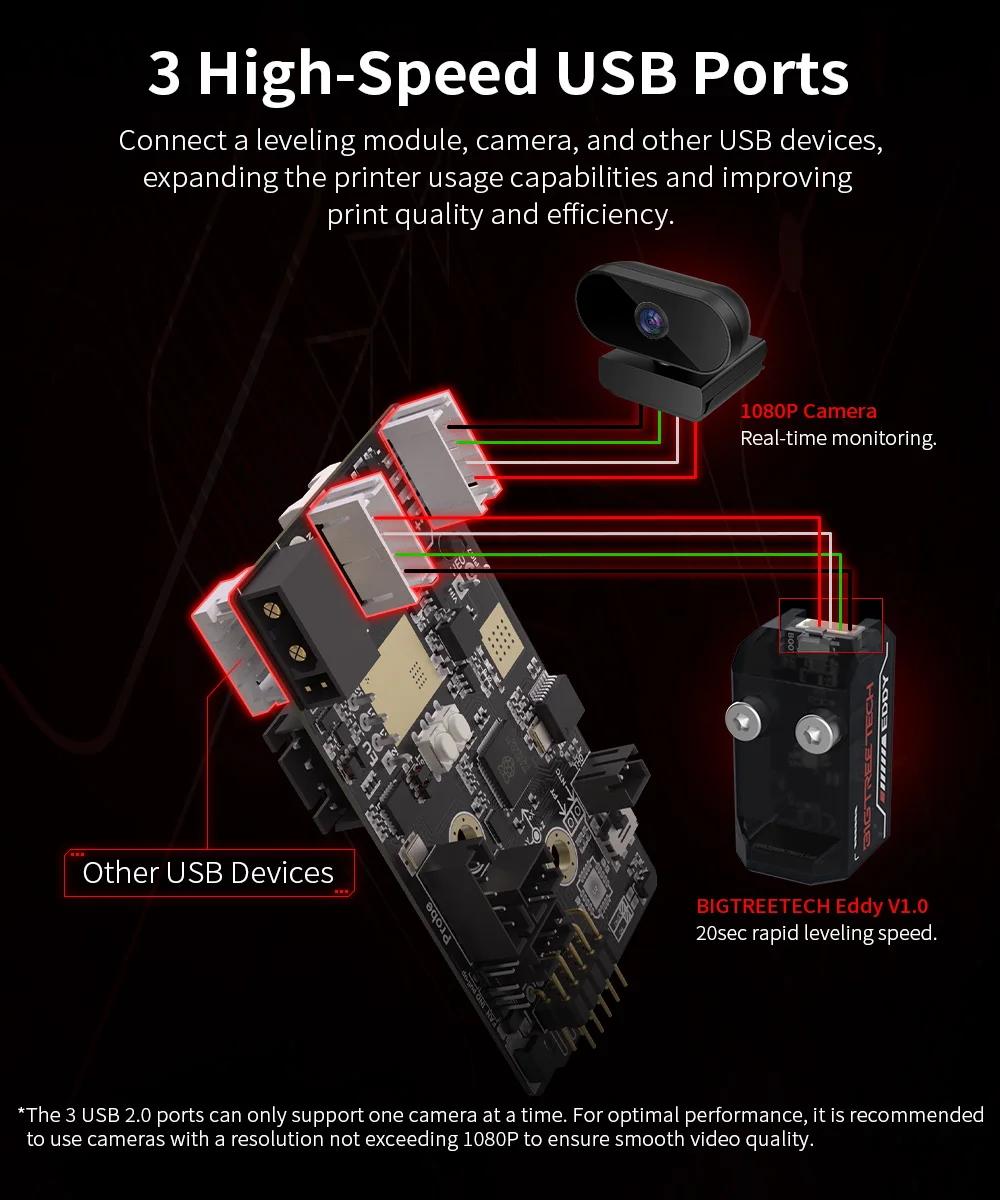

3 Hochgeschwindigkeits-USB-Anschlüsse

Schließen Sie ein Nivelliermodul, eine Kamera und andere USB-Geräte an, erweitern Sie die Druckernutzungsfunktionen und verbessern Sie die Druckqualität und -effizienz.

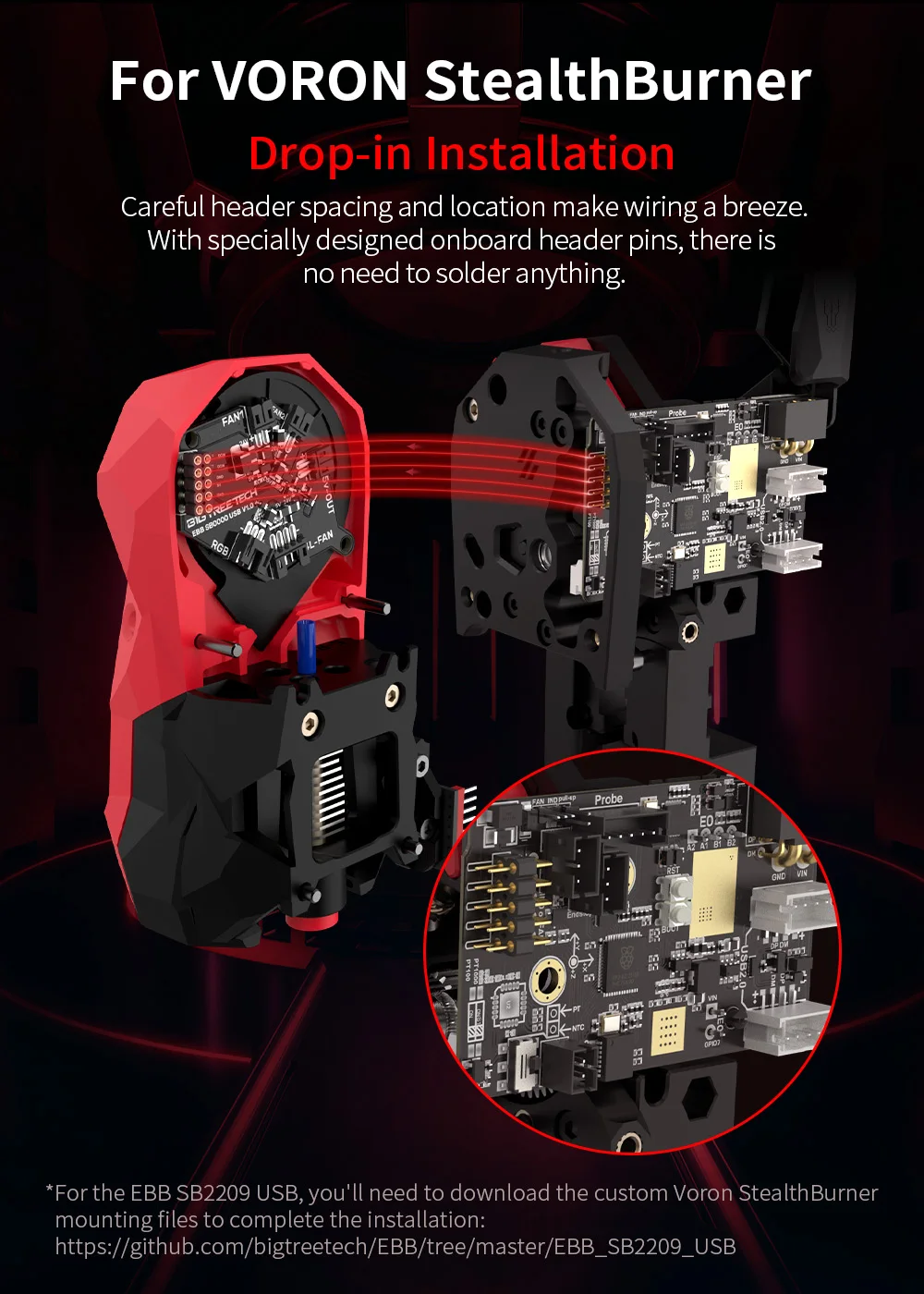

Für VORON StealthBurner

Drop-in-Installation

Sorgfältige Headerabstände und -position machen die Verkabelung zum Kinderspiel. Mit speziell entwickelten integrierten Header-Stiften ist kein Löten erforderlich.

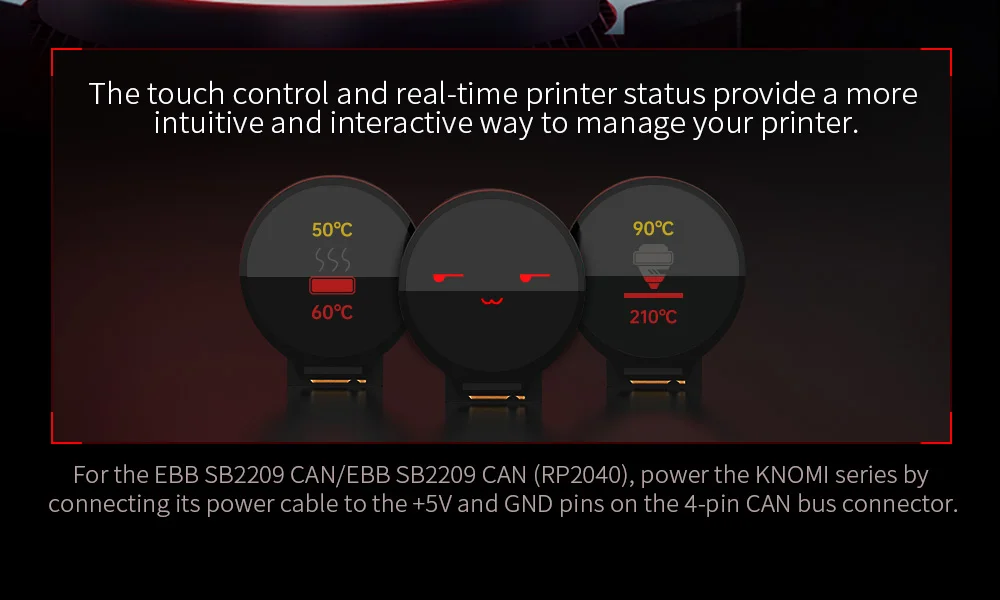

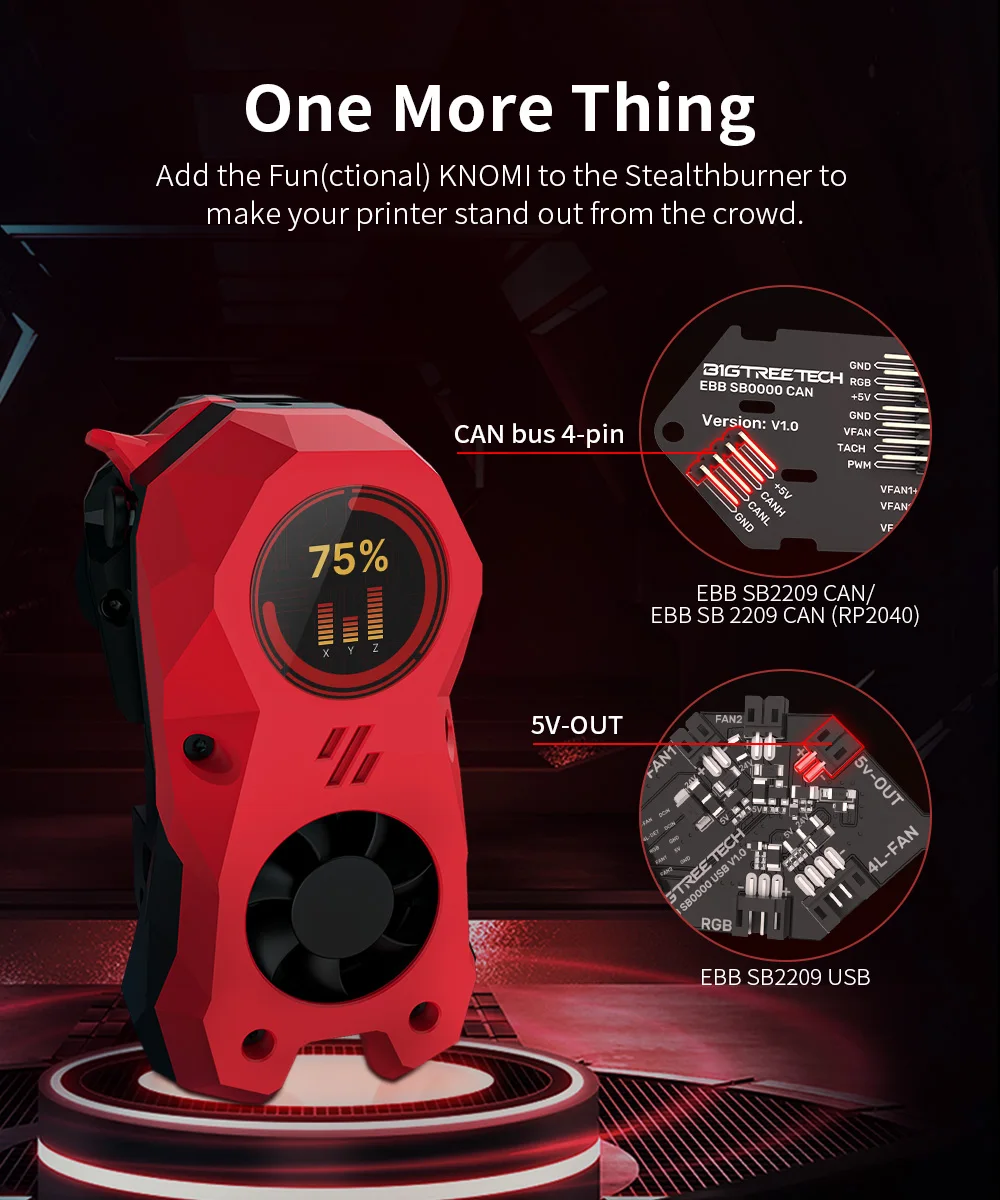

Noch ein Ding

Fügen Sie den Stealthburner den Fun(funktionalen) KNOMI hinzu, damit sich Ihr Drucker von der Masse abhebt.

*Die 3 USB 2.0-Anschlüsse können jeweils nur eine Kamera unterstützen.Für eine optimale Leistung wird empfohlen, Kameras mit einer Auflösung von nicht mehr als 1080P zu verwenden, um eine reibungslose Videoqualität zu gewährleisten.

*Für den EBB SB2209 USB müssen Sie die benutzerdefinierten Voron StealthBurner-Montagedateien herunterladen, um die Installation abzuschließen:

https://github.com/bigtreetech/EBB/tree/master/EBB_SB2209_USB

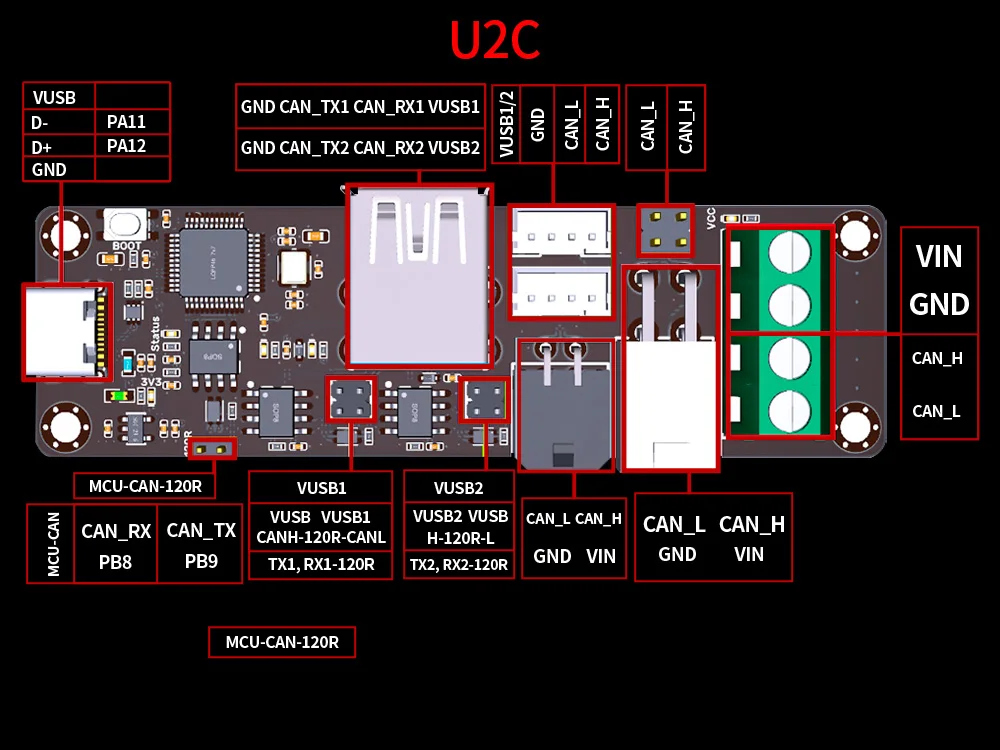

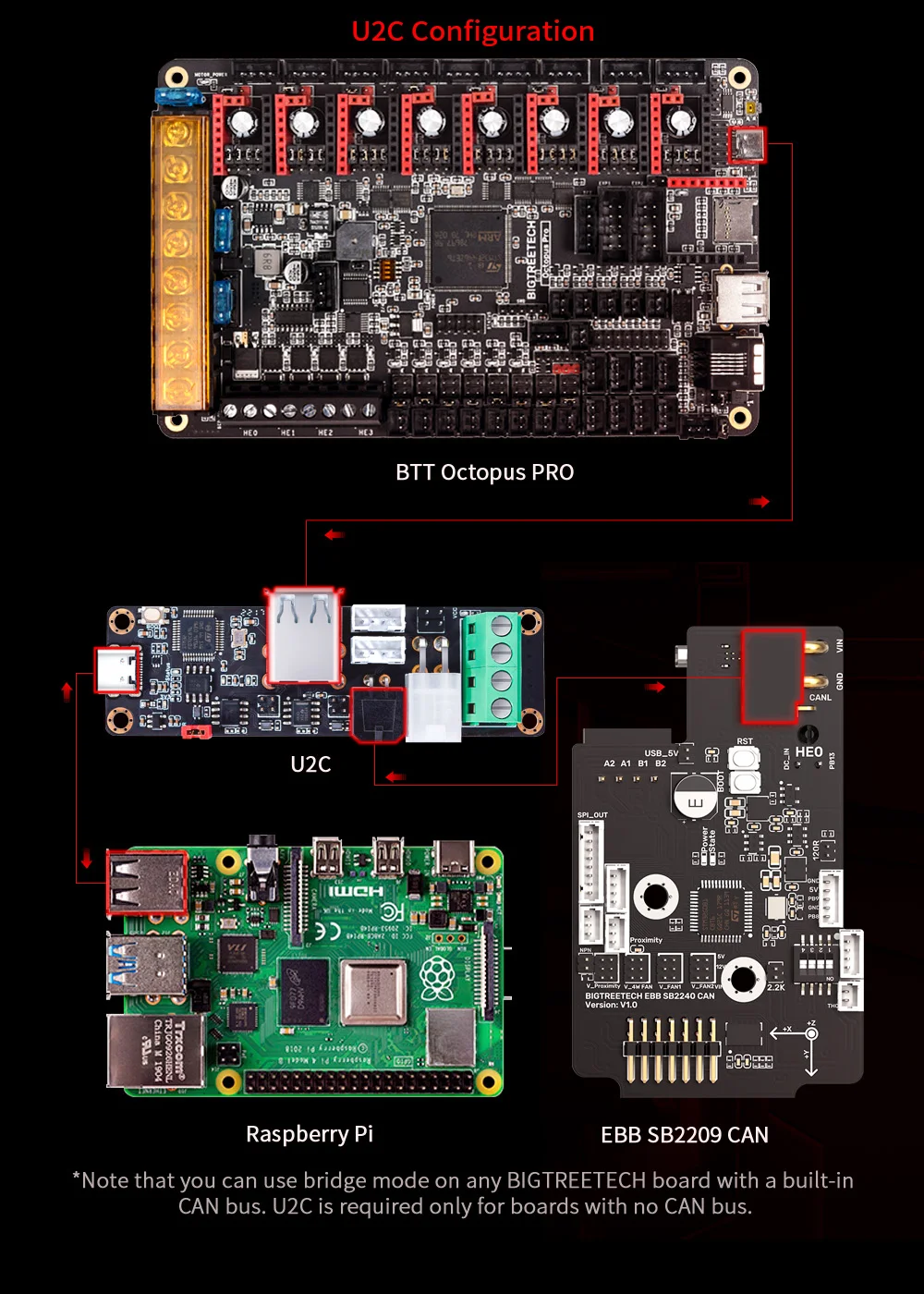

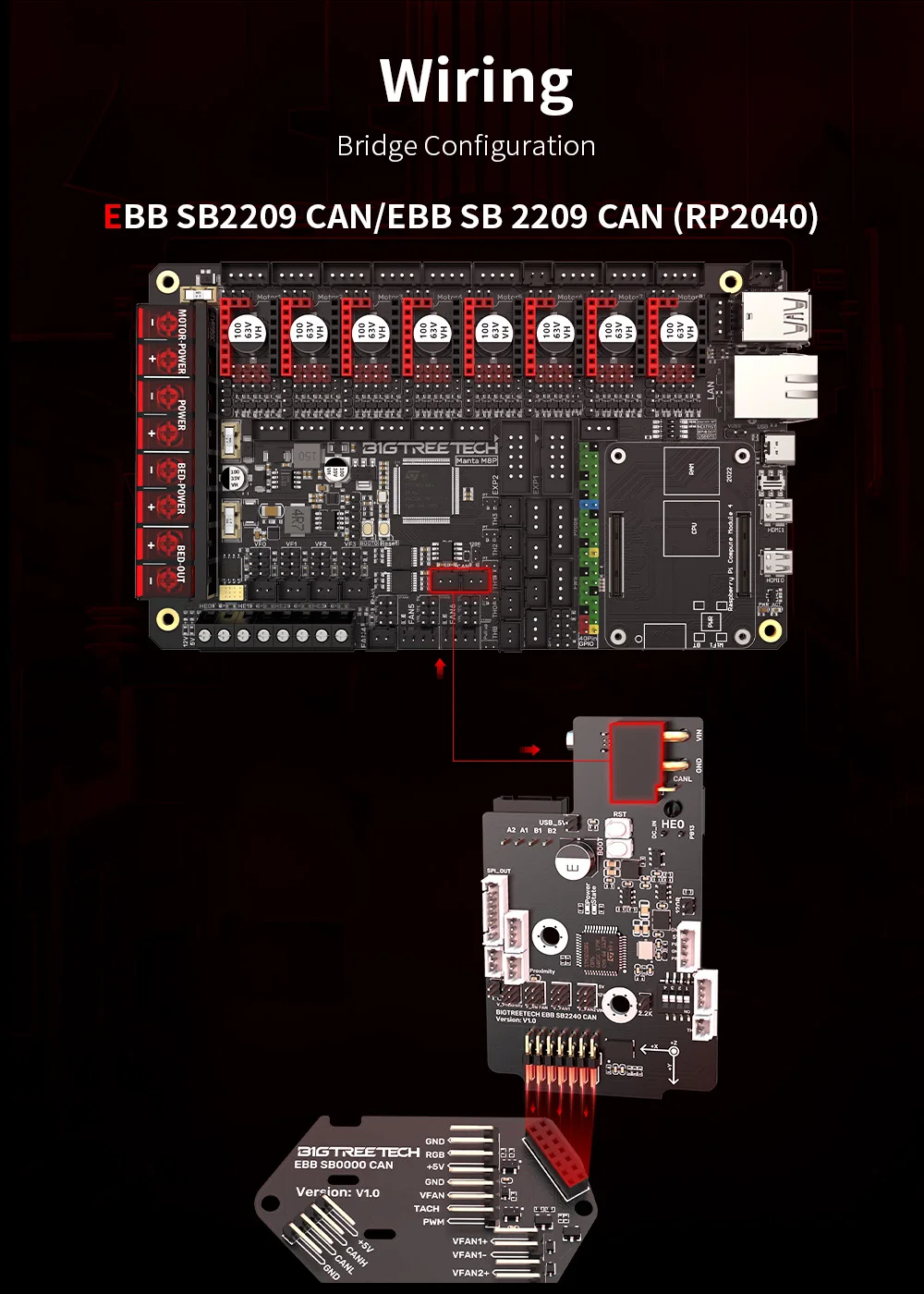

*Beachten Sie, dass Sie den Bridge-Modus auf jedem BIGTREETECH-Board mit integriertem CAN-Bus verwenden können. U2C ist nur für Boards ohne CAN-Bus erforderlich.
