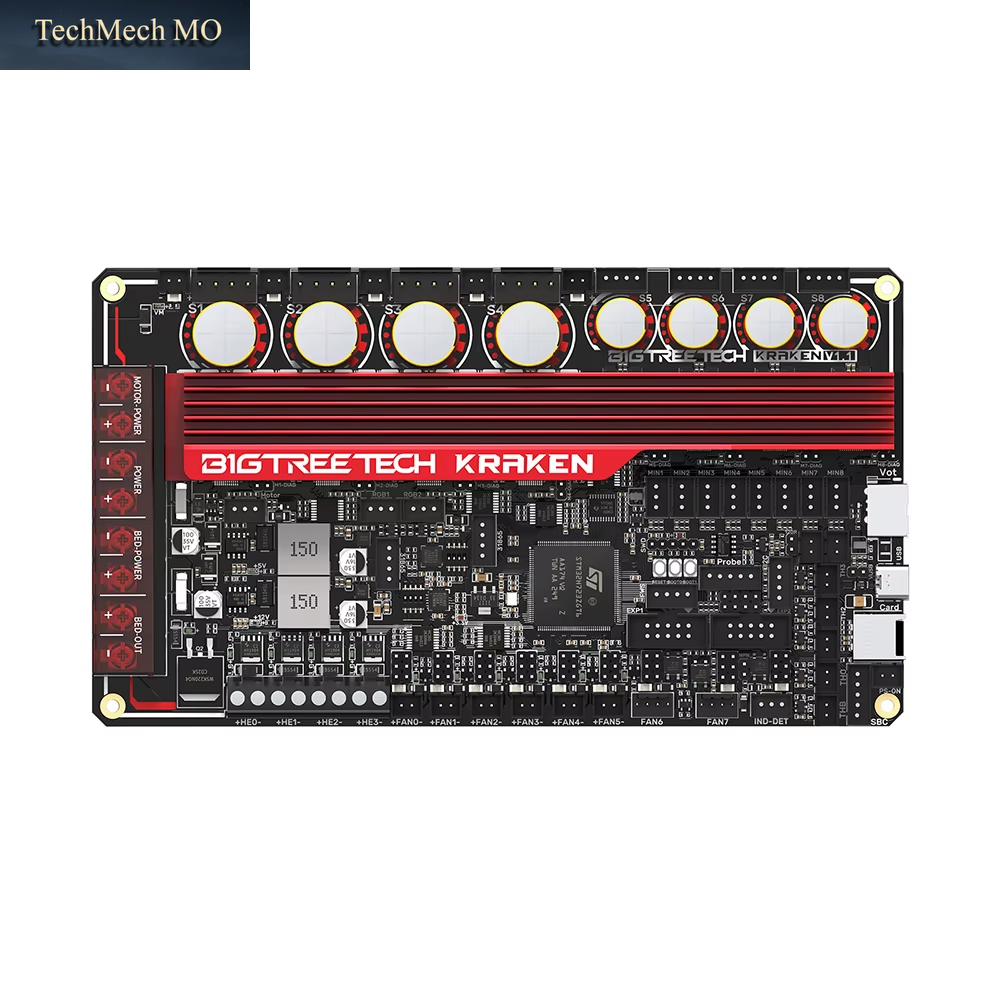

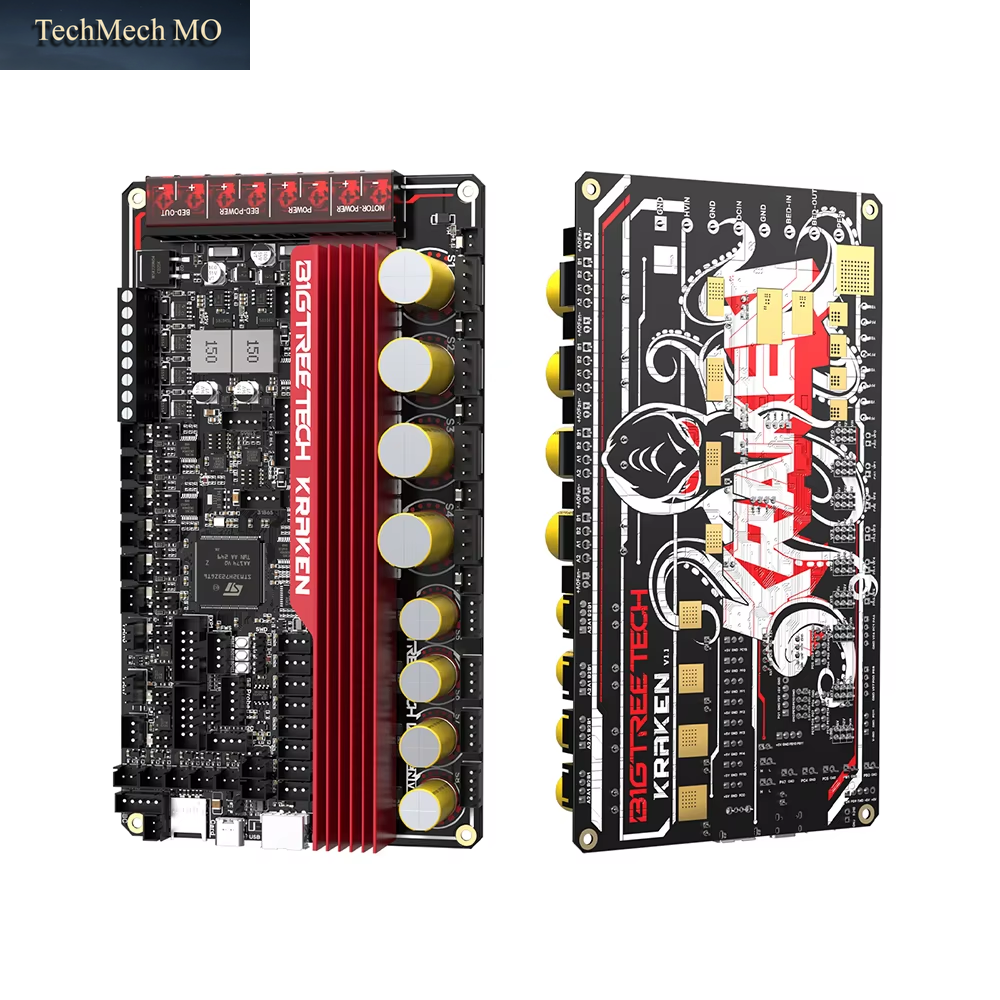

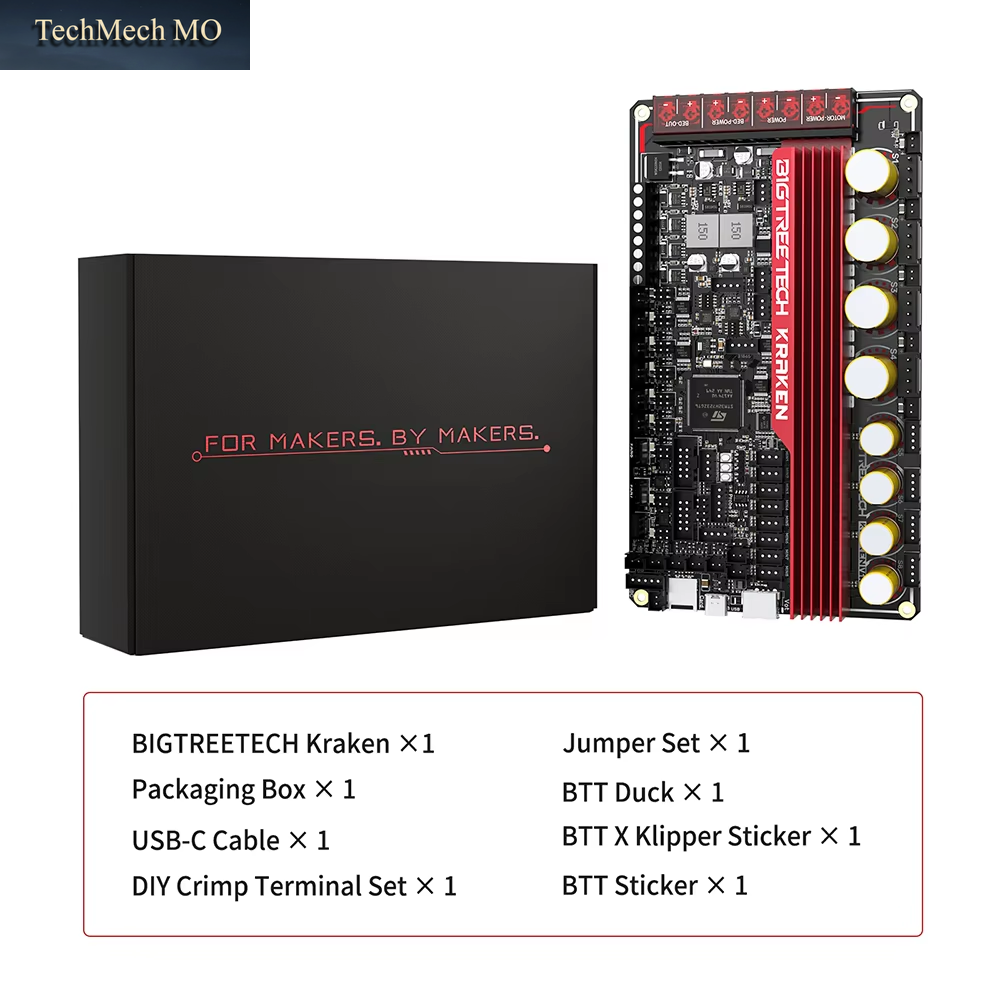

BIGTREETECH Kraken Motherboard Mit Integriertem TMC2160 3D-Drucker-Upgrade Für BTT PI Raspberry Pi Voron 2.4 Voron Trident

https://github.com/bigtreetech/BIGTREETECH-Kraken

*Daten vom BIGTREETECH Lab zeigen an, dass beim Antrieb des Motors bei 24 V und 3 A in einem 25 °C angezeigt wird°C Umgebungstemperatur für 30 Minuten, die Temperatur des Kraken-Kühlkörpers wird im Vergleich zum TMC5160 um 52 % gesenkt.Die tatsächlichen Ergebnisse können je nach Betriebsbedingungen variieren.

Warum Kraken?

• ARM Cortex-M7 STM32H723ZGT6:Blitzschnell, 550 MHz

• Integrierte 8 TMC2160-Treiber: Bis zu 60 V Motoreingangsspannung.Max. 4,7 Antriebsstrom für M1-M4, Max. 3A für M5-M8.

• Integrierter Ganzmetall-Kühlkörper: Schlagen Sie die Hitze auf.

• Zwei JST-Anschlüsse mit CAN-Unterstützung: Verbinden Sie zwei EBB SB2240/2209 CAN für StealthBurner Mastery.

• eFuse: Schnelle Reaktion, Präzisionsschutz.

• Stromversorgung für Raspberry Pi: 5 V mit einem maximalen Ausgangsstrom von 3 A.

STM32H723ZGT6
Massive Kraft, Massive Drucke

Nutzen Sie die Kraft des blitzschnellen STM32H723ZGT6 und entriegeln Sie
Erhebliche Leistung steigert sich für Ihren großformatigen 3D-Druck.

• ARM Cortex-M7: Hochleistungskern

• 550 MHz 32 Bit: Hauptfrequenz

• Marlin, Clipper, RF: Kompatibilität

Integrierte 8 TMC2160-Treiber werden im Handumdrehen freigelegt

Kraken unterstützt bis zu 60 V und steigert die Leistung und Effizienz Ihres großen 3D-Druckers und reduziert gleichzeitig die Wärmeproduktion intelligent um 52 %*. Diese Verbesserung verbessert die Haltbarkeit der Komponenten erheblich und sorgt für Präzision bei Betrieb mit hoher Belastung.

Hoher Stromausgang

Die M1-M4-Buchsen von Kraken liefern bis zu 4,7 A und M5-M8-Buchsen bis zu 3 A, wodurch die Hochleistungsmotorkompatibilität perfekt mit verbesserter Steuerung vereint wird.Erzielen Sie mühelos hohe Geschwindigkeit und präzisen Druck.

Duale JST-Buchsen mit CAN-Unterstützung

Profitieren Sie vom robusten CAN-Protokoll, sorgen Sie für eine stabile und zuverlässige Datenübertragung und ermöglichen Sie den Anschluss von zwei CAN-Boards EBB SB2240/2209, um Ihre StealthBurner- oder andere CAN-Geräte für vielfältige Funktionalität zu erweitern.

5V Netzteil für Pi-Produkt

Beseitigt die Notwendigkeit einer separaten Stromversorgung für Pi-Produkte wie Raspberry Pi und BIGTREETECH Pi und vereinfacht so die Einrichtung.

Robuster Schaltungsschutz

Bietet unübertroffene Schaltkreisschutzvorrichtungen, die Ausfälle verhindern und dafür sorgen, dass Ihr großes Projekt am Laufen bleibt.

Entfesseln Sie den Phoenix

Kraken wurde auf die Entsperrung des gesamten Potenzials des Voron Phoenix zugeschnitten und eignet sich auch für die Aufwertung einer Reihe anderer groß angelegter, leistungsstarker CoreXY-Drucker.

Spezifikationen

MCU: ARM Cortex-M7 STM32H723ZGT6 550 MHz

Treiberausgangsspannung: HV (24–60 V).

Ausgangsspannung des Motherboards: DCIN = DC12V oder DC24V

Eingangsspannung des beheizten Bettes: BED IN = DC12V oder DC24V

Logikspannung: DC3,3 V

Heizoberfläche: Heizschnittstelle: Heizbett (HB), Heizpatrone (HE0,HE1,HE2,HE3)

Maximaler Ausgangsstrom des beheizten Bettes: 10 A, Spitze 11 A

Maximaler Ausgangsstrom der Heizpatrone: 6 A, Spitze 6,5 A

Lüfteroberflächen: 6x 2-poliger PWM-Lüfter (FAN0, FANI, FAN2, FAN3, FAN4, FAN5), 2x 4-poliger PWM-Lüfter (FAN6, FAN7), 5x Immer-On-Lüfter, PWM-Lüfterspannung (5 V, 12 V, 24 V) wählbar
Maximaler Lüfter-Ausgangsstrom: 1 A, Spitze 1,5 A

Gesamtstrom für Heizpatrone + Lüfter: Weniger als 14 A

Motherboard Max. 5 V Ausgangsstrom: 5 A (Spitze 6 A)

Motherboard Max. 12 V Ausgangsstrom: 5 A (Spitze 6 A)

Erweiterungsschnittstellen: Sonde (Servos, Sonde), Servo, Filamentsensor, PS-ON, I2C, RGBx2, SPI, SBC (UART), EXP1+EXP2, CANx2, PT100/PT1000x2, USB-A 5 V Stromversorgung, Endstop-Portx8, usw.

Motortreiber: Onboard TMC2160, unterstützt 24-60 V, Max. 4,7 A Antriebsstrom für M1-M4, Max. 3 A für M5-M8

Treibermodi: SPI

Motorschnittstellen: MI, M2, M3, M4, M5, M6, M7, M8

Temperatursensoroberflächen: 5x 100K NTC, 2x MAX31865

Anzeige: LCD

PC-Kommunikation: Typ-C

Unterstützte Kinematik: Cartesian, Delta, Kossel, Ultimaker, CoreXY

Empfohlener Schneider/Konsole:Cura, Simplify3D,Pronterface,Repetier-Host,Makerware

Flrmware-Unterstützung: Haarschneider, Marlin, RF

Abmessungen: 200x113mm

Montage von DlmenSlons: 1993 x 106 mm
