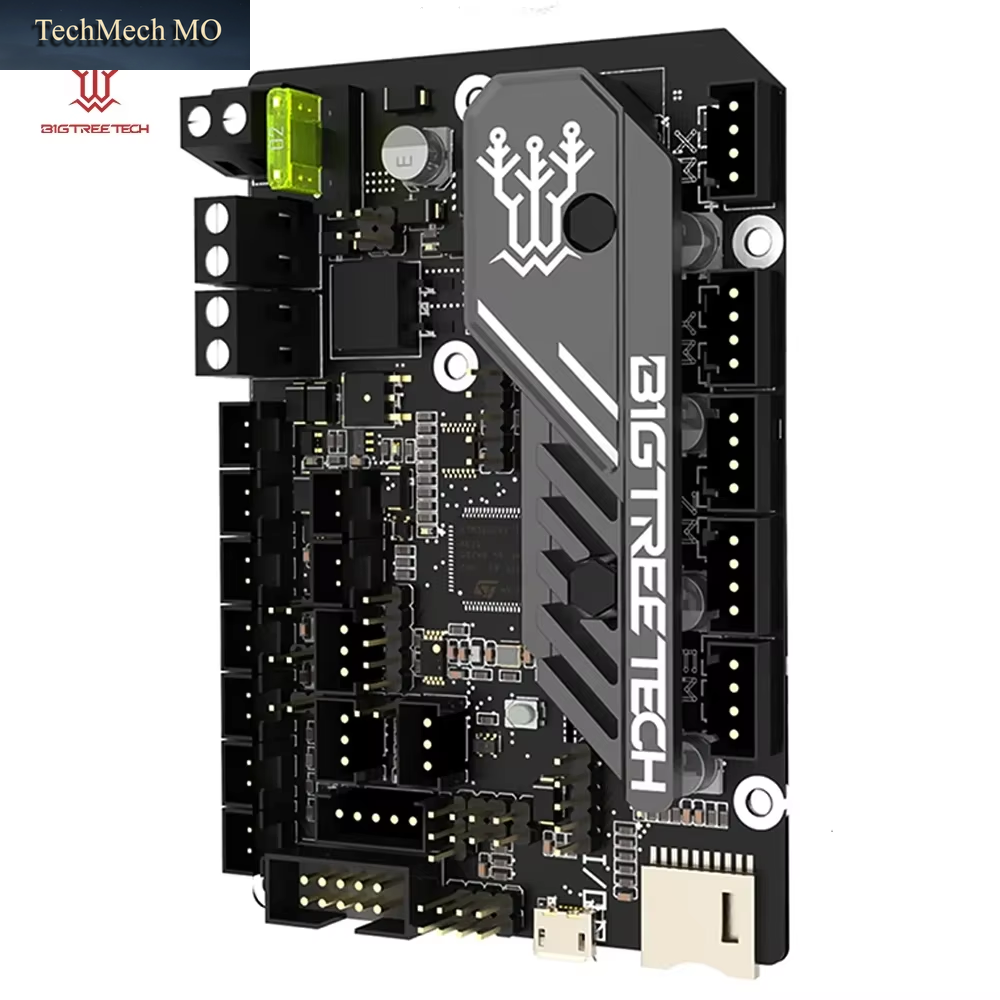

BIGTREETECH SKR MINI E3 V3.0 32-Bit-Motherboard Onboard TMC2209 Für Raspberry Pi Ender 3 Ender 5 CR10 3D-Drucker TFT35 E3 V3.0
SKR MINI E3 V3.0 ist ein speziell auf Ender3-Drucker zugeschnittenes Motherboard, ein perfekter Ersatz für originale Ender 3-Drucker-Motherboards.
-
Erhöhen Sie den SPI-Ausgangsanschluss +3,3-V-Stromversorgung, die Stromversorgungsspannung des externen SPI-Sensors +3,3 V und +5 V optional.
-
Die USB-Schnittstelle für die PC-Kommunikation wird von Mini-USB in Micro-USB B geändert, was anpassungsfähiger ist.
-
Erhöhen Sie die Stromversorgung des SPI-Ausgangsanschlusses und unterstützen Sie das Motherboard, um die Peripheriegeräte direkt mit Strom zu versorgen.
-
Integrierter UART-Modus des Mute-Treibers TMC2209, unterstützt Mute-Druck.
-
Erhöhen Sie die Schutzschaltung der Thermistor-Schnittstelle, um ein Durchbrennen des Hauptsteuerchips zu verhindern.
Spezifikation
Produktgröße: 103,75 x 70,25 mm
Plattenschicht:4
MCU:ARM Cortex-MO+STM32G0B1RET6/STM32G0B0RET6
Stromeingang: DC12/24 V
Logikspannung: 3,3 V
Motortreiber: UART-Modus des integrierten TMC2209
Schnittstellen des Motortreibers: XM,YM,ZAM,ZBM,EM
Schnittstellen des Temperatursensors: TH0, THB, 2-Wege 100K NTC (RTD)
Anzeigebildschirm: 2,4 Zoll TFT, 3,5 Zoll TFT, Ender3 Original LCD12864-Bildschirm usw.
PC-Kommunikationsschnittstelle: USB-Micro-B-Typ, einfach anzuschließen, Kommunikationsbaudrate115200
Dateiformat: G-Code
Empfohlene Software:Cura,Simplify 3D,Pronterface,Repetier-Host,Makerware
Onboard EEPROM:24C32
Kompatibilität: Ender 3, Ender 3 Pro, Ender 5, CR 10
Unterstützt die Erweiterung weiterer Funktionen: Unterstützt BL-Touch, Filamenterkennung, Ausschaltvorgang, automatische Abschaltung (PS-ON) usw
Fügen Sie eine 5-V-Stromversorgung hinzu: 5-V-Stromversorgung mit BL-Touch-, TFT- und RGB-Schnittstellen
An Bord: 5-V-Stromversorgung
Integrierte sensorlose Homing-Funktion: Einfach zu bedienen
-
Doppelte Z-Achsen-Schnittstelle: Fügen Sie parallele Doppelte Z-Achsen-Schnittstellen hinzu
-
Besseres Schutz- und Sicherheitsdesign: Erhöhen Sie den Abstand zwischen dem Antriebschip und den Komponenten, um Probleme durch den Kühlkörper zu vermeiden
-
BESSERE THERMISCHE LEISTUNG: Größere Wärmeableitungsfläche. Bessere Wärmeableitung
-
Drei CNC-Lüfterschnittstellen: Ändern Sie die ursprüngliche Häufigkeit auf den CNC-Lüfter, benutzerfreundlich

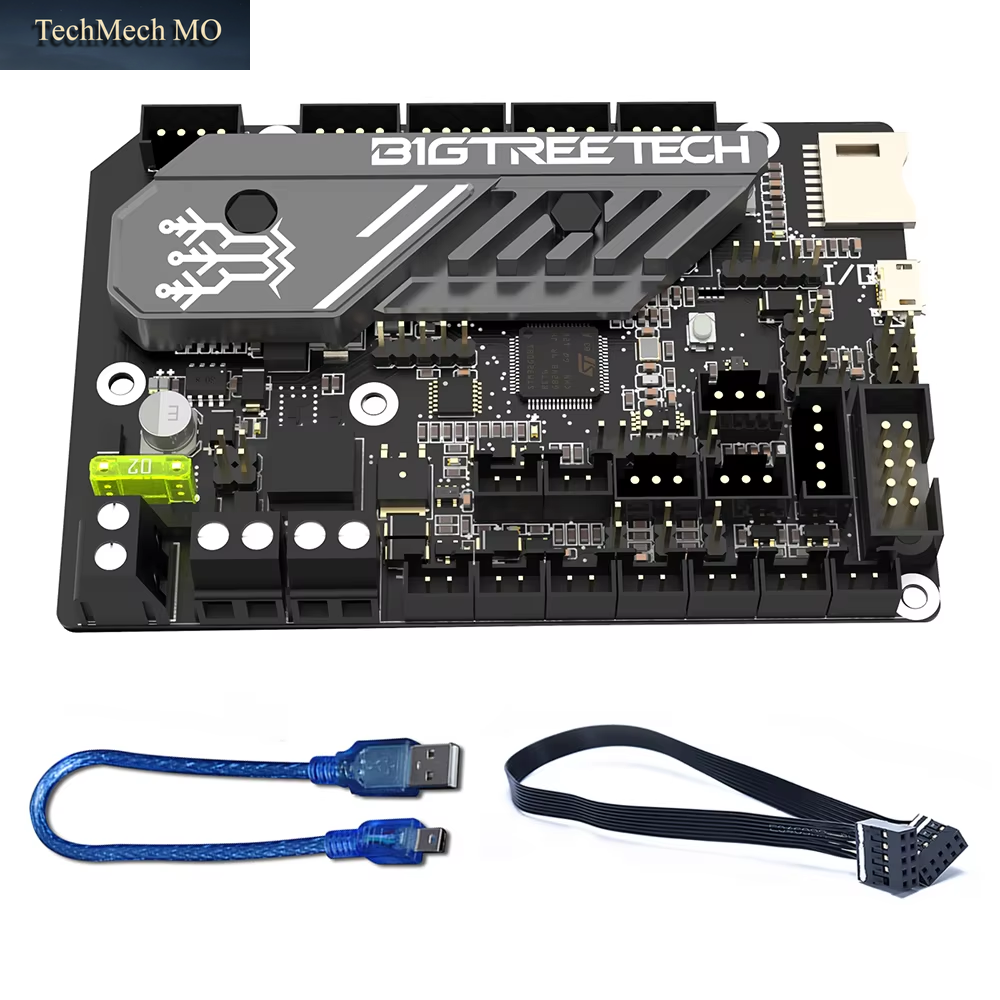

SKR MINI E3 V3.0 Mit Kabel (Länge 500 mm): Wählen Sie die Option mit Kabel zur direkten Verwendung mit dem Originalbildschirm von ender3 v2
4 TMC2209-Treiber (mit UART-Schnittstelle), 3 CNC-Lüfteranschlüsse, unterstützen 4 Schrittmotortreiber (X, Y, Z (doppelte Z-Achse), EEO) und 2 NTC-Anschlüsse.Darüber hinaus bietet es auch die folgenden Schnittstellen: Heizbett x1, Heizpatronex1, SD Cardx1, Micro-USBx1, LCD-Displayx1, TFT-Displayx1, automatische Abschaltungx1, Wiederherstellung von Stromausfallx1, RGBx1, BLTouchx1, Filament-Auslaufsensorxl und X/Y/Z-Achsen-Endschalterx1.Wir versenden die SKR MINI E3 V3 nach dem Zufallsprinzip.0, entweder mit dem STM32G0B0RET6 oder dem STM32G0B1RET6 ausgestattet.
Die SD-Karte/TF-Karte im Bild auf der Detailseite wird nur als Nutzungsszenario angezeigt und die SD-Karte/TF-Karte ist nicht im Paket enthalten.
Additional information
| Farbe | With Tft35 E3 V3.0 (366), Skr Mini E3 V3.0 (10), With Sfs V2.0 (173), With Cable (29), With Dcdc5V (193), With Microprobe (175) |
|---|
