Bms 10S/13S 36V/48V 15A/20A/30A/35A/40A Li-Ion Lithium-Batterie Ladegerät Schutz Bord Batterie BMS Mit Balance Funktion E-Bike

Hinweis:
Aufgrund unterschied licher Produktions chargen können Produkt details etwas anders sein. Wenn Sie sich um den Unterschied kümmern, kaufen Sie ihn bitte sorgfältig.
Bitte erlauben Sie 1-5mm Abweichung aufgrund der manuellen Messung.
Aufgrund von Licht-und Bildschirm unterschieden kann sich die Farbe des Artikels geringfügig von den Bildern unterscheiden.

Paket enthalten:
1pc x Schutz brett

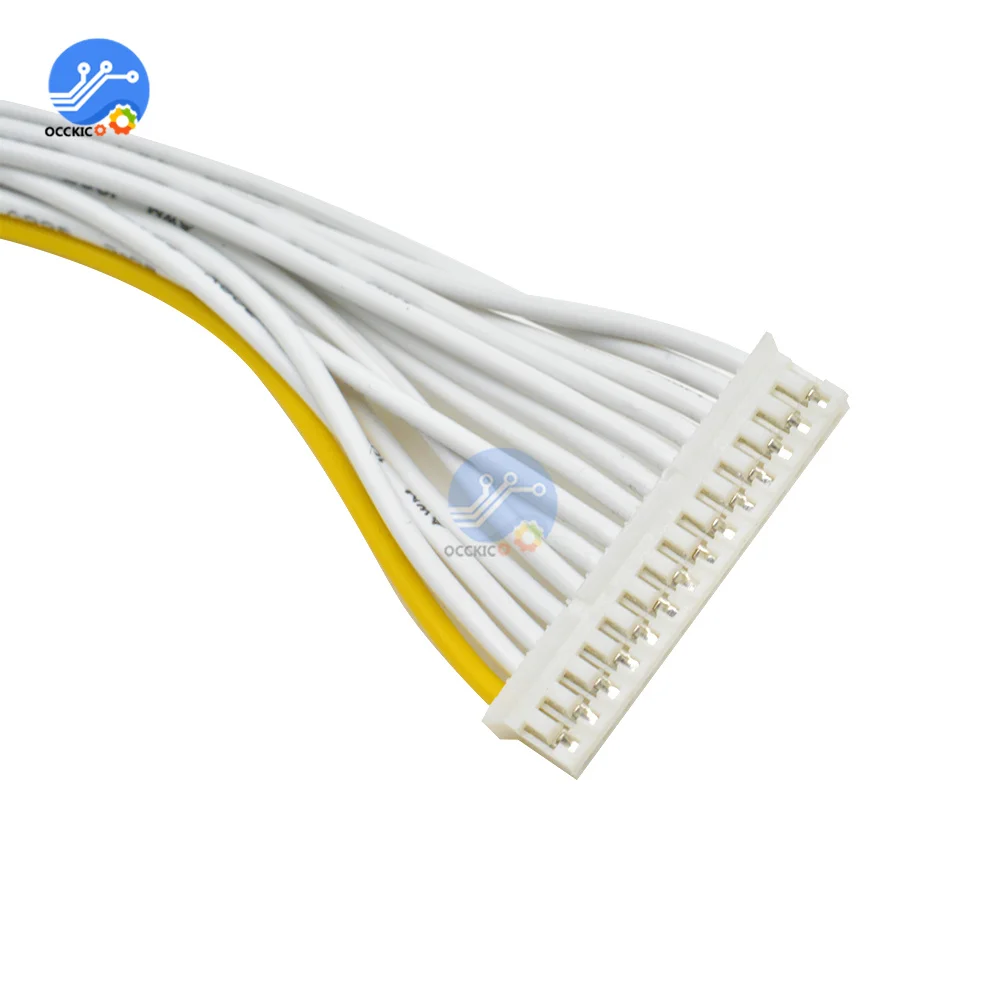

1pc x Kabel

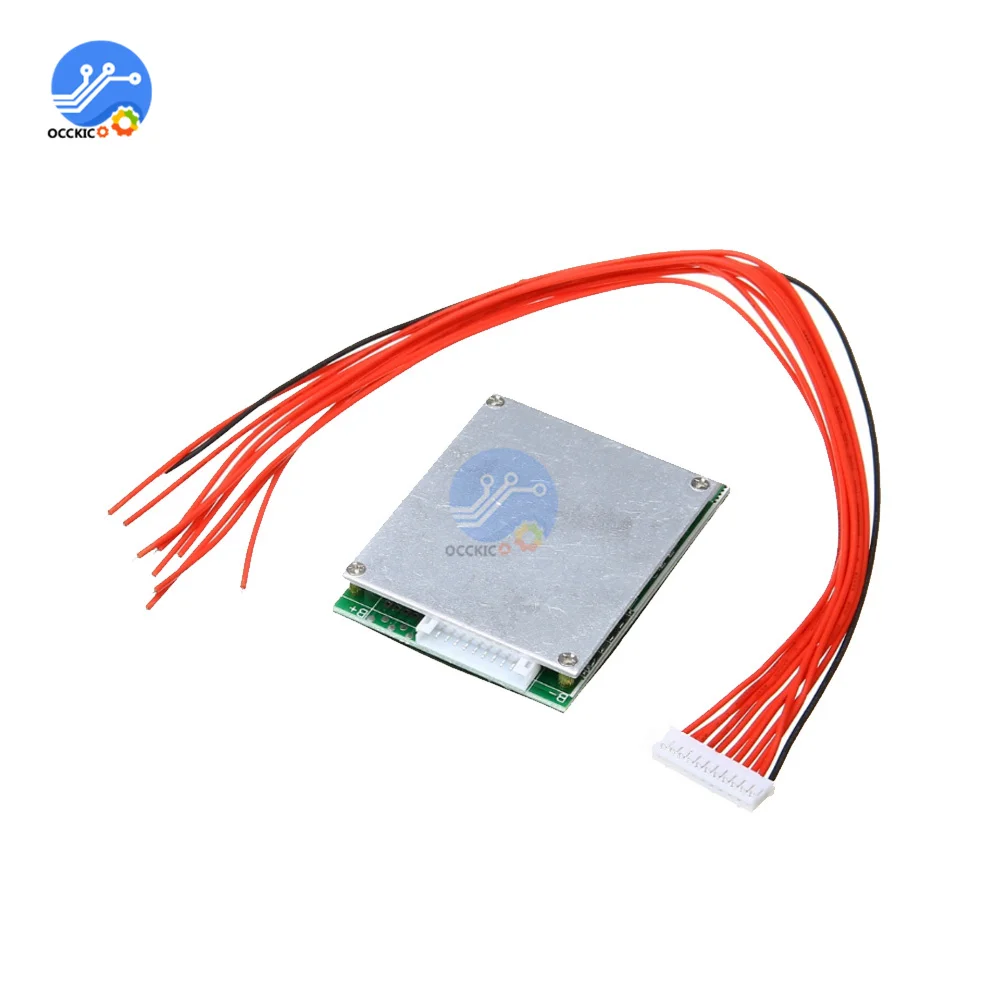

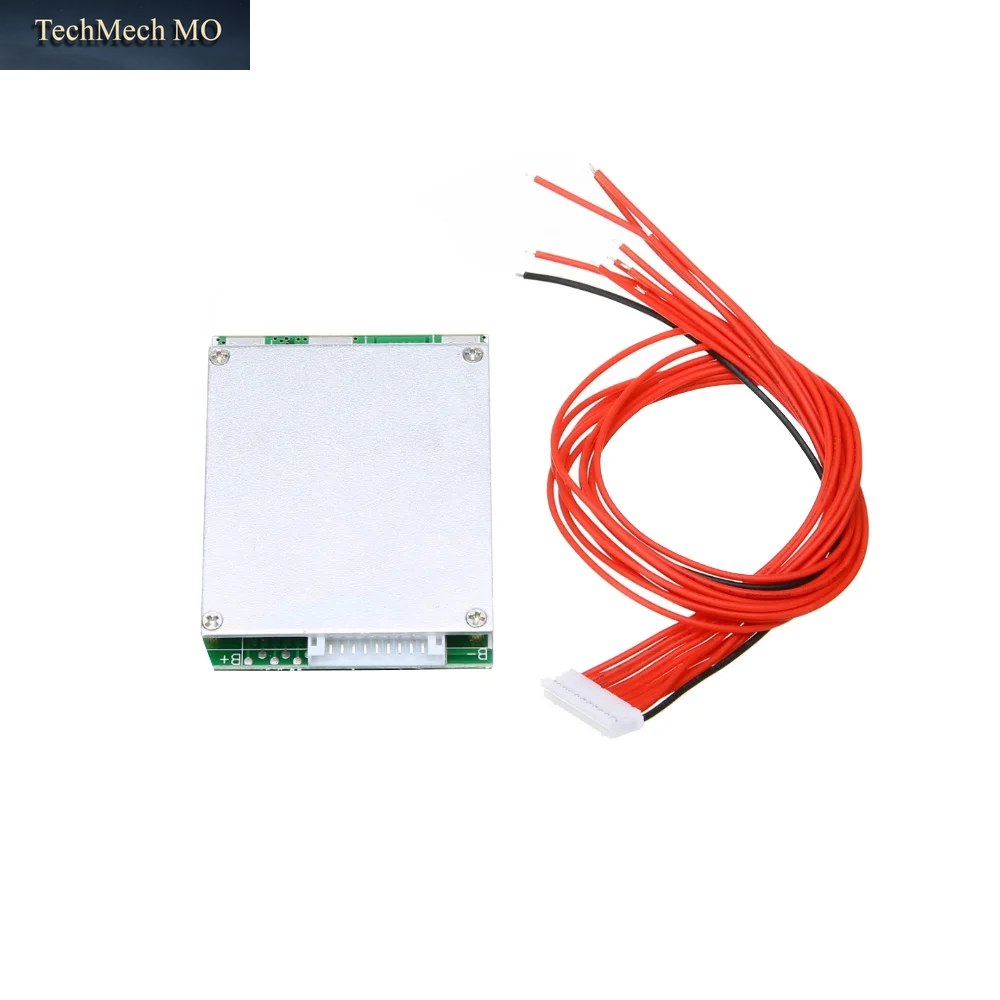

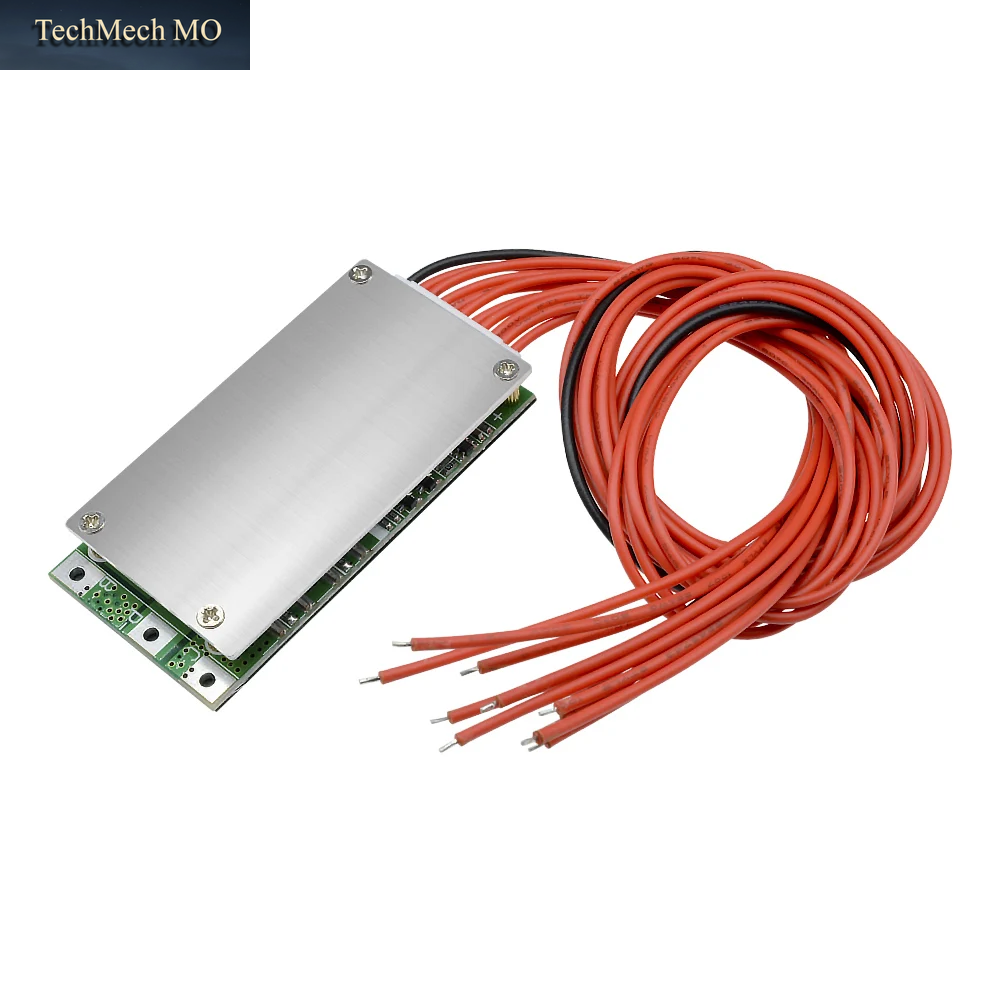

Bms 10s 36v 15a

Spezifikation:
10 Saiten 36V 37V 42V Lithium batterie Stroms chutz platine
Überladung, über Entladung, über Strom-und Kurzschluss schutz
Gleicher Port 16a Entladestrom
Mit Kühlkörper und 300mm Kabel
Größe: ca. 63x32x10mm

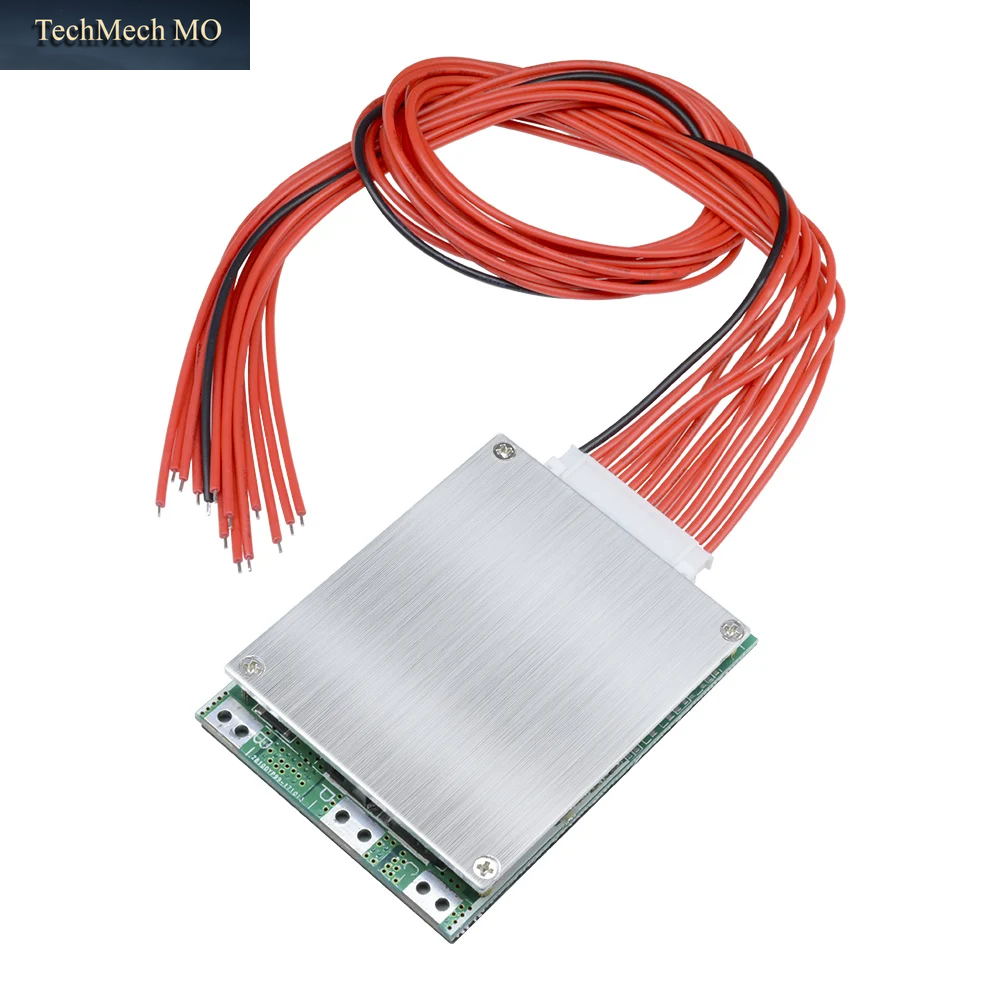

Bms 10s 36v 20a

10 Saiten einer 36-V-Lithiumbatterie-Schutzplatine
Der gleiche Port 20a mit Ausgleichs schaltung, kann als Split-Port 35a verwendet werden
Mit Kühlkörper, Größe: 69*51.5*1 0mm
4-10 Saiten sind universell und können direkt herabgestuft werden, ohne die Linie zu ändern
Kaufen Sie 400mm langes Anschluss kabel kostenlos.
Gewicht: Brett + Draht = 52 gr/satz
Anwendungs bereich: einschl ießlich aller Lithium batterie felder wie Elektro fahrzeuge und elektrische Dreiräder

Bms 10s 36v 35a

10 Saiten einer 36-V-Lithiumbatterie-Schutzplatine
Split-Port 35a mit Ausgleichs schaltung, kann den gleichen Port 20a tun
Mit Kühlkörper, Größe 69*51.5*10mm
4-10 Saiten sind universell und können direkt herabgestuft werden, ohne die Linie zu ändern
Kaufen und erhalten Sie ein 400mm langes Anschluss kabel
Gewicht: Brett + Draht = 52 gr/satz
Anwendungs bereich: einschl ießlich aller Lithium batterie felder wie Elektro fahrzeuge und elektrische Dreiräder

Bms 10s 36v 30a

Parameter:
Modell: 10 Saiten von 36v/30a aufgeteilt
Anwendbare Spannungs leistung: 36v; <1000w
Anwendbarer Batterie typ: 3,7 V ternäre Batterie, Lithium kobalt oxid, Lithium manganat batterie
Funktions beschreibung: Lithium-Batterie-Überladung schutz; Über entladung schutz; Übers trom schutz; Ausgangs kurzschluss schutz.
Maximaler Betriebs strom: 40Amax
Dauerbetrieb maximaler Strom: 25a max
Über Entladung schutzs pannung: 2,6 v
Überladung schutzs pannung: 4,25 V
Ladestrom: 10a max
Balance-Lade funktion: Mit dieser Funktion beträgt die Gleichgewichts spannung 4,2 V
Anwendungs bereiche: Elektro fahrzeuge; Fahrzeuge drehen; Elektro fahrräder; Roller; Wechsel richter usw.
Abmessungen: Länge 64mm * Breite 35mm * Dicke 9mm
Stück gewicht: 60g

Verdrahtung schritte:
(1) Verbinden Sie das Erfassungs kabel mit jedem Abschnitt der Batterie, um die effektive Verbindung des Kabels sicher zustellen.
Stellen Sie sicher, dass die einzelne Potential folge am Stecker ende des Kabels nacheinander zunimmt oder abnimmt.
Die Potential folge stimmt mit der Potential folge der Steckdose am Ende der Schutz platine überein und das Potential ist-entsprechend.
(2) Löten Sie die b-Leitung der Schutz platine an das Gesamt negativ b-des Batterie packs.
Stellen Sie sicher, dass die Lötstellen fest und zuverlässig sind und eine gute elektrische Leitfähig keit haben, dass es keine möglichen versteckten Gefahren wie Extrusion und Reibung an der Verdrahtung position gibt, und dass die Verdrahtung glatt und kurz ist.
Vermeiden Sie es, Löt mittel, leitfähige Gegenstände oder Leitungen in die Schutz platte zu fallen, zu kleben oder zu berühren.
(3) Verbinden Sie den Stecker des Kabels mit der Buchse der Schutz platine.
Schließen Sie zuerst das Schweißen der b-Leitung der Schutz platine mit dem gesamten negativen b-des Batterie packs ab und verbinden Sie dann den Stecker des Kabels mit der Buchse der Schutz platine.
Stellen Sie sicher, dass die Verbindung zwischen dem Kabelst ecker und der Buchse der Schutz platine vorhanden ist und keine geladenen Gegenstände oder Kabel die Schutz platine berühren, und ergreifen Sie Befestigungs maßnahmen.
(4) b + und c-sind jeweils mit den positiven und negativen Polen der Lades chnitt stelle verbunden.
Stellen Sie sicher, dass andere Leitungen während des Löt vorgangs isoliert werden, um Kurzschlüsse zu vermeiden.
Die Spannung des von der Entlade schnitts telle und der Lades chnitt stelle getesteten Batterie packs stimmt mit der Batteries pannung, der Richtigkeit der Polarität und der Richtigkeit der Verdrahtung position überein.

Paket beinhaltet:
Port Balanced Lithium Battery Protection Board x1
Kabel x1

Bms 10s 36v 40a

Feature:
Größe: 53*63mm
Anwendbar auf: Lithium-Batterie-Schutz platine der Serie 36 v10
Batterie typ: Lithium kobalt/Mangan lithium/ternäres Material
Einzel überladung schutzs pannung 4,25 V ± 0,05 V (4,20-4,35 V/0,05 V pro Upgrade)
Einzel überladung rückgewinnung spannung: 4,10-4,00 V
Schutzs pannung für einzelne Entladungen: 2,50 V ± 0,1 V (2,50-3,0 V // in Klasse pro 05V)
Einzel überladung rückgewinnung spannung: 2,80 V ± 0,1 V
Schutz strom verbrauch: ≤ 300ua
Kurzschluss schutzs trom: 40a ± 3a
Kurzschluss schutz zeit: 500ms
Temperatur schutz: 55/65/75 Grad
Entladung strom: 30a
Maximaler Momentan strom: 40a
Einzelne Gleichgewichts spannung: 4,19 v ± 0,02 v
Einzelner Gleichgewichts strom: ≤ 55ma
Ladestrom: ≤ 10a

Bms 13s 48v 20a

Material: Energie teile
Größe: über 66*50*8mm
Batterie typ: Lithium kobalt oxid/Mangan lithium/ternäres Material
Temperatur schutz: 55/65/75
Bewerteter Entladung strom: 20a
Gleichgewichts spannung: 4,18 V
Balance: ≤ 30ma
Überladung schutzs pannung 4,25 V
Überladung rückgewinnung spannung: 4,1 V
Über Entladung schutzs pannung: 2,8 v
Über entladung rückgewinnung spannung: 3,0 V
Schutzs trom verbrauch: ≤ 30μa
Kurzschluss schutzs trom: 60a
Kurzschluss schutz zeit: 500ms
Feine Verarbeitung und langlebig.
Anwendbar auf: 48 v13 Serie Lithium-Batterie-Schutz-Board.

Bms 13s 48v 35a

Name: 13s 35a 48v Schutz brett mit Balance
Modell: 800787
Spezifikationen:
Größe: 69*51*8mm
Kabellänge: 300mm
Ladestrom: ≤ 8a
Elektrische Parameter: wie in der folgenden Tabelle gezeigt

Eigenschaften:
Mit einem ausgeglichenen
Überladung schutz
Über Entladung schutz
Über aktuellen Schutz
Kurzschluss schutz
Temperatur schutz

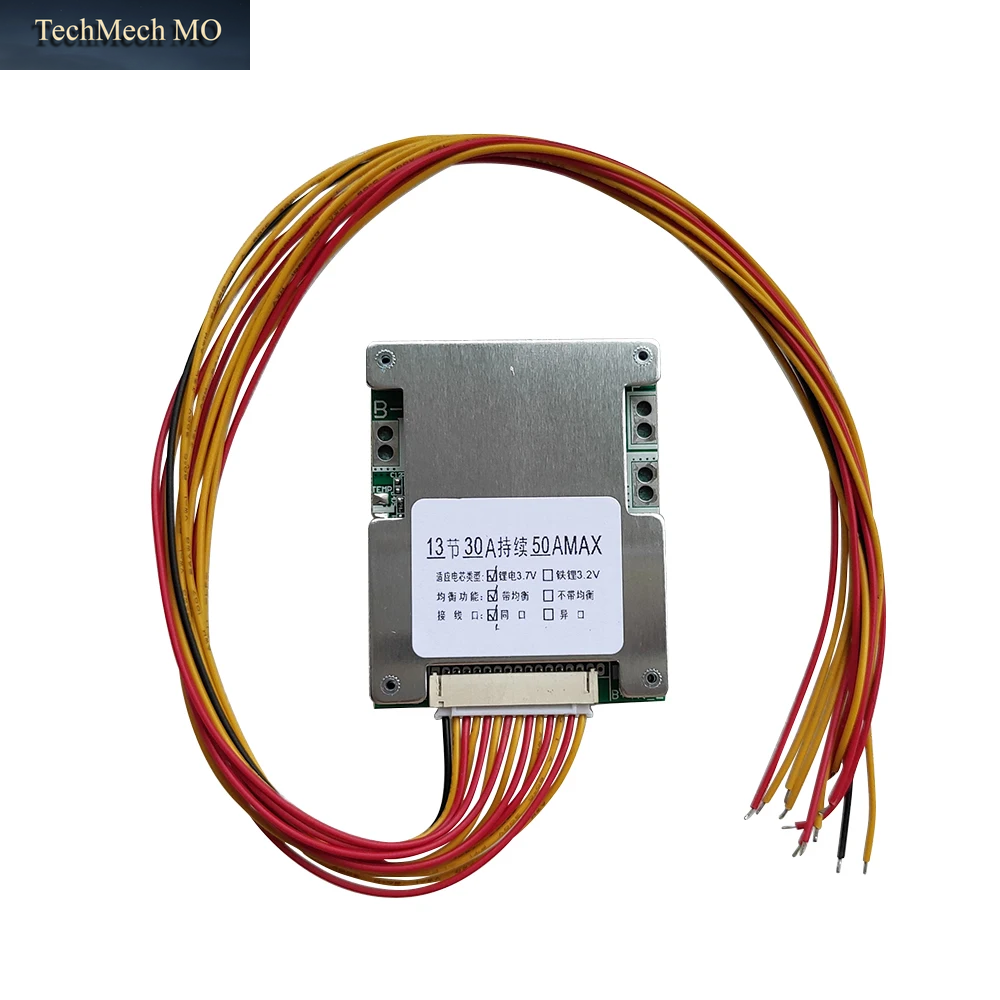

Bms 13s/14s 48v 30a

Funktion
1. es ist geeignet für 13s/14s 48v 30a Lithium-Ionen-Akku.
2. mit Funktionen des Schutzes von Spannung, Stroment deckung, einschl ießlich Übers trom, Überspannung, Unter spannung und Kurzschluss schutz, Spannungs bilanz funktion.
3. diese bms wurde mit High-End-elektronischen Komponenten (High-End integrierte IC-Chip und Mosfet) gebaut, es hat eine hohe Präzision bei der Erkennung von Spannung und Strom. Stabile Arbeits leistung in extrem gutem Zustand.

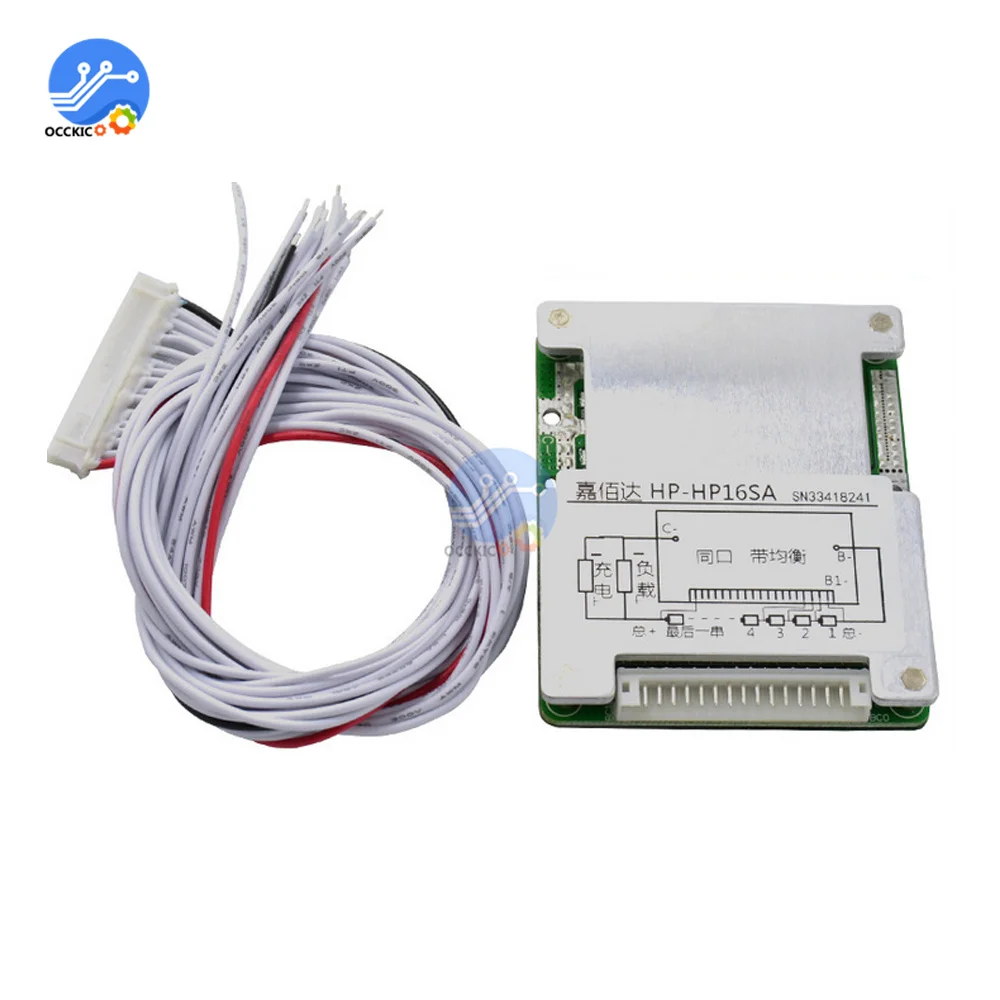

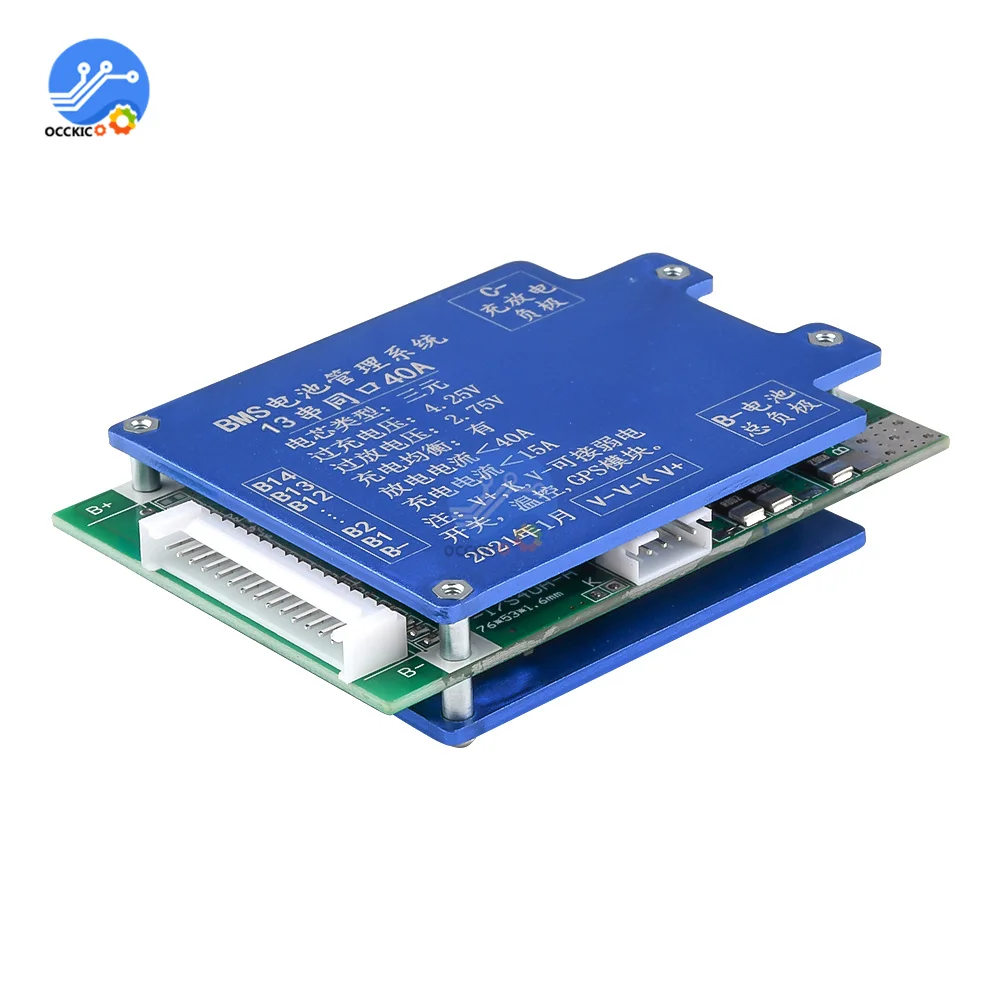

Bms 13s 48v 20a/40a

Ternäre Batterie nominal: 3,7 V
Schutzwert parameter: 2,8 v-4,25 v
Spezifikationen der Schutz platine: 13 Saiten von ternären 20a/13 Saiten von ternären 40a
Leistung: innerhalb von 730w von ternären/innerhalb 150ow von ternären
Prüfer Strom begrenzung: innerhalb 15a/innerhalb 30a

Neunfacher Schutz filtert Gefahr
1: Überladung schutz: Verhindern Sie, dass der Akku überladen wird
2: Gleichgewichts schutz: Spannungs bilanz macht Batterie lebensdauer länger
3: feuchtigkeit schutz: drei-beweis silikon zu verhindern feuchtigkeit
4: Über entladung schutz: Verhindern Sie, dass die Batterie überladen wird
5: Übers trom schutz: Verhindern Sie, dass der Batteries trom zu groß wird
6: Kurzschluss schutz: automatischer Schutz, wenn das Produkt kurz geschlossen ist
7: gps port: mit bluetooth gps port
8: elektro statischer Schutz: dreifacher Silikon elektro statischer Schutz
9: schwacher gegenwärtiger Schalter: kann an schwacher gegenwärtiger Schalters chutz anges ch lossen werden

Ternäre Parameter:

Überladung schutz verhindert Überladung des Akkus
Detektion spannung: 4.25 ± 0,025 v
Erkennungs verzögerung: 1000 ± 50oms
Freigabe spannung: 4.15 ± 0,05 v

Über entladung schutz verhindert eine Überladung der Batterie
Detektion spannung: 2.8 ± 0,1 v
Erkennungs verzögerung: 1000 ± 50oms
Freigabe spannung: 3.0 ± 0,1 v

Ausgleichs spannungs spannungs ausgleich für längere Batterie lebensdauer
Detektion spannung: 4.15 ± 0,025 v
Detektion verzögerung: na
Balance-Strom: 42ma

Übers trom schutz gegen übermäßigen Batteries trom
Entdeckungs spannung: 7omv
Erkennungs verzögerung: 1000 ± 50oms
Gegenwärtiger Schutz: 70 ± 10a

Kurzschluss schutz automatischer Schutz, wenn das Produkt kurz geschlossen ist
Trigger zustand: Kurzschluss der externen Last
Detektion verzögerung: 300us
Freigabe zustand: Trennen Sie die Last
Lade aktivierung

Temperatur kontroll schutz über Temperatur schutz macht die Batterie stabil und sicher
Aufladung arbeits temperatur: kann angepasst werden
Entladung arbeits temperatur: kann angepasst werden
Freigabe zustand: Erholung innerhalb der Betriebs temperatur

Eigenverbrauch ist stabil und sicher
Arbeits strom verbrauch: ≤ 35ua
Strom verbrauch während des Winterschlafs und der Über entladung: ≤ 10ua
Betriebs temperatur bereich: -30/+ 80 °c

Wichtiger Hinweis: verschiedene Hersteller haben unterschied liche Verbindungs methoden, bitte verwenden Sie das passende Kabel der Schutz platine, verwenden Sie keine anderen Kabel, die nicht zusammenpassen!!
Aufgrund der Verwendung von Zubehör, das nicht zu diesem Produkt gehört, wie Verkabelung usw., wenn es ein Problem gibt, sind Sie dafür ver antwort lich!

1. Verbinden Sie zuerst den B-Draht mit dem gesamten negativen Pol der Batterie (B-Draht muss mit einem kurzen Draht geschweißt werden) und verbinden Sie dann den Flach draht (bevor Sie den Flach draht anschließen, achten Sie darauf, den Flach draht von der Platine zu trennen).
2. Start verdrahtung von b-, b-ist mit der gesamten negativen Elektrode der Batterie verbunden, die zweite Kabel B-1 ist mit der positiven Elektrode der ersten Reihe von Batterien verbunden, das dritte Kabel B-2 ist mit der positiven Elektrode der zweiten Reihe von Batterien verbunden, und das vierte Kabel ist verbunden. B-3 ist mit dem positiven Pol der dritten Reihe von Batterien verbunden …… und so weiter.
3. Messen Sie schließlich, ob die Gesamt spannung der Batterie der Ausgangs spannung der Schutz platine entspricht und die Schutz platine normal arbeitet.

Häufig gestellte Fragen
1. der Unterschied zwischen Integration und einteiligen Kaskaden? Einteiliges Kaskaden schema
Vorteile: Die Anzahl der Strings ist rückwärts kompatibel und die Verwendung ist flexibel. Der Ladestrom wert der gleichen Port-Schutz platine stimmt mit dem Entladestrom wert überein. (Derzeit weit verbreitet auf dem Markt)
Nachteile: kein Schutz, wenn die Spannungs abtast leitung fallen gelassen wird; kein Übers trom schutz beim Laden; nur Hoch temperatur schutz, kein Nieder temperatur schutz: die Leistung ist nicht so stabil wie die integrierte Lösung.
Integrierte Lösung
Vorteile: Hoch temperatur-und Nieder temperatur schutz; Im Vergleich zur Einzel zellen kaskaden leistung ist sie stabiler und verfügt über einen Ladestrom schutz.
Nachteile: Die Anzahl der verwendeten Strings ist einfach und kann nicht für andere Strings verwendet werden. Der Ladestrom desselben Ports ist niedriger als der Entlade strom.

Zweitens, was ist der gleiche Mund und der Mund, was ist der Unterschied zwischen den beiden?
Wir verwenden 13 Saiten von 48 v15a Schutz platinen als Beispiel.

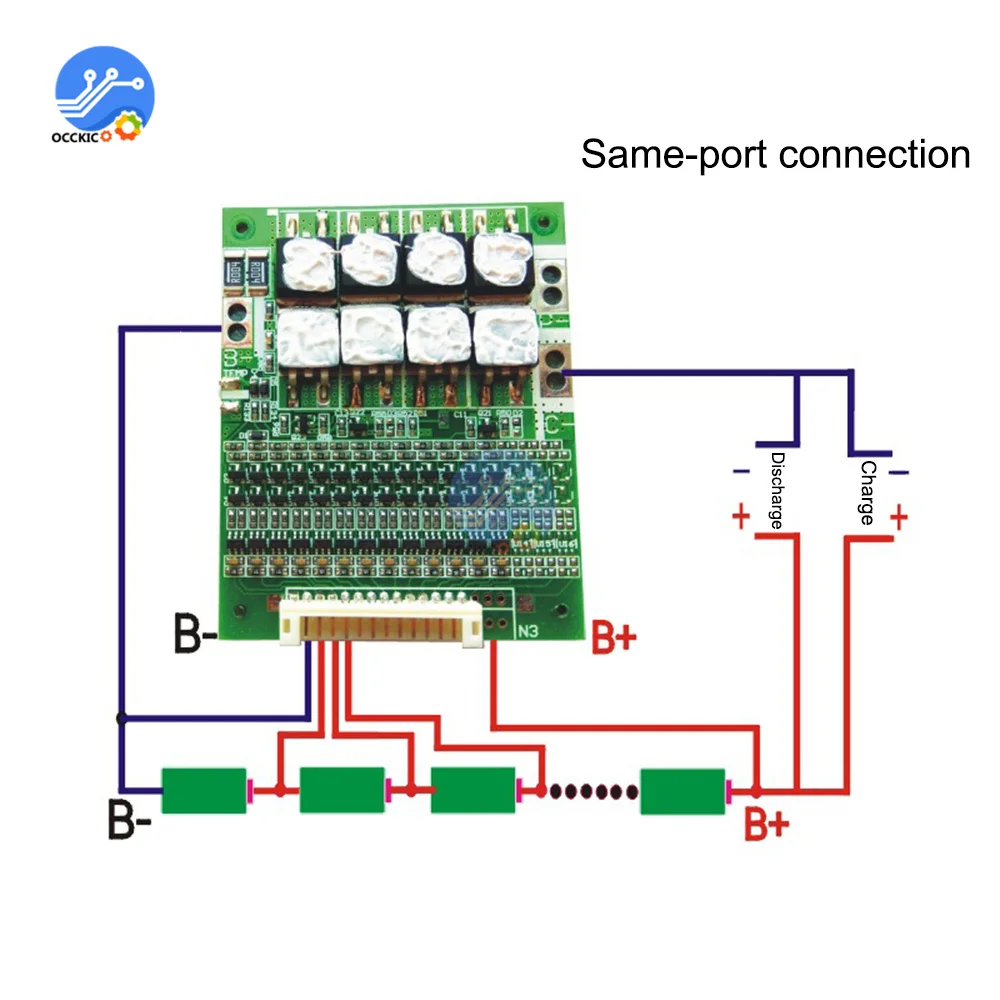

Gleiche Port-Schutz platine: der gleiche Port 15a bedeutet, dass Ihre negative Lade elektrode und die negative Entladung elektrode mit dem gleichen Punkt auf der Schutz platine (unsere c-) verbunden sind, und die Lade-und Entladung negative Elektrode teilen sich eine Schnitts telle, so dass sein Ladestrom und Entladestrom sind die gleichen 15a.
Split-Port-Schutz-Board: dann ist der Split-Port genau das Gegenteil. Die negative Lade elektrode (c-) und die negative Entladung elektrode (p-) sind getrennt und mit verschiedenen Punkten der Schutz platine verbunden.

3. Was ist die Ausgleichs funktion?
Das Arbeits prinzip und die Funktion sind so. Wenn Ihre Batteries pannung einen Abschnitt erreicht (Polymer 4,18 V, Eisen-Lithium 3,6 V), wird die Waage dieses Abschnitts auf der Schutz platine automatisch eingesc haltet, nachdem die Waage eingesc haltet ist. Der Ausgleichs widerstand beginnt bei einem Strom von 35mA zu entladen (wenn der Ausgleich eingesc haltet ist und die Entladung eingesc haltet wird, gibt es eine leichte Hitze auf der Rückseite der Schutz platte, was eine normale Reaktion ist.)

4. die Beziehung zwischen Batterie kapazität und Schutz platinen strom?
Die Kapazität der Batterie hängt nicht direkt mit dem Strom der Platine zusammen. Große Kapazität bedeutet nicht, dass die Batterie groß ist, sondern hängt haupt sächlich vom Dauer strom ab. Das heißt, je größer Ihr Motor, desto größer der kontinuierliche Strom der Schutz platine, die Sie wählen. Ihre Batterie kapazität steht nicht in direktem Zusammenhang.

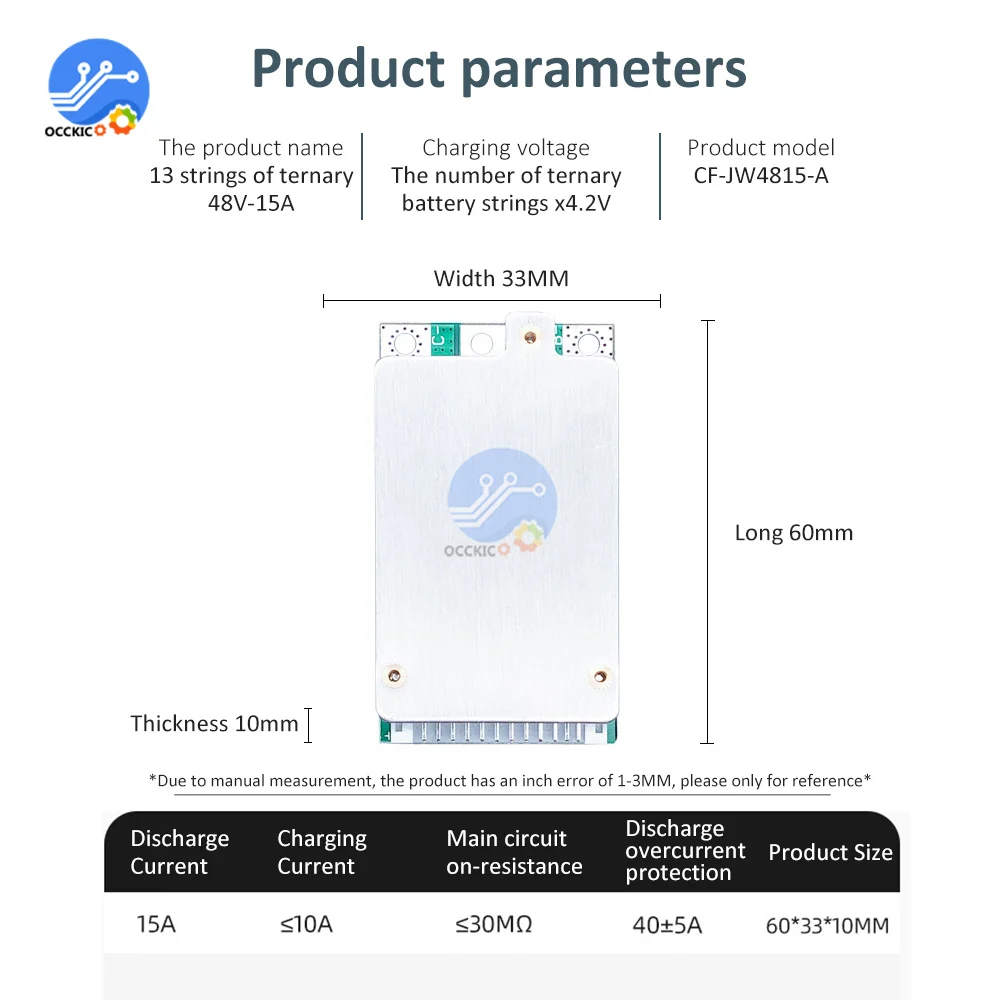

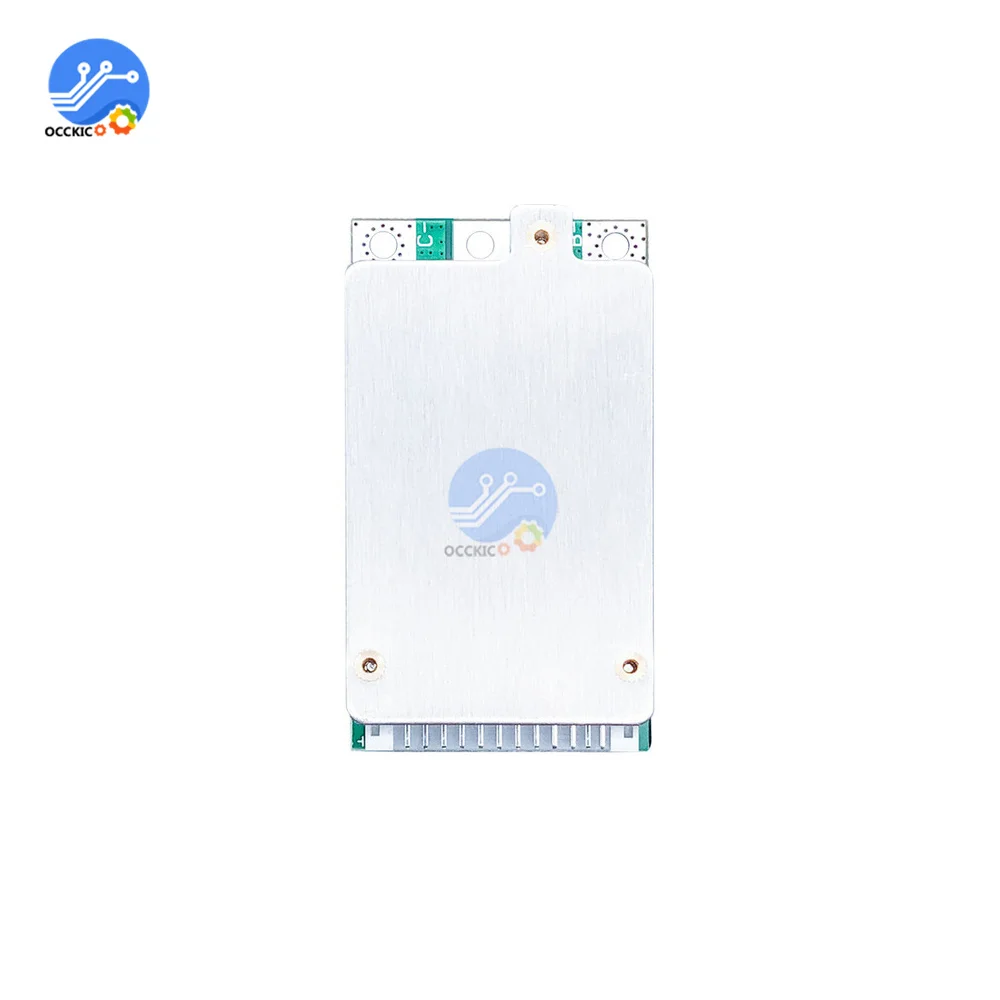

Bms 13s 48v 15a

Produkt verkaufs argument
1: breite Palette von Anwendungen
2: kleine Größe
3: Mos rohr der hohen Qualität
4: Über entladung schutz
5: einfach zu bedienen

Größe: 60*33*10mm
Spezifikationen: 13 Saiten von ternären 48v-15a
Überladung: ternäre 4.25 ± 0,025 v
Über Entladung: ternäre 2.7 ± 0,1 v
Gleichgewicht: keine
Strom: 15a
Anwendbar: nominale ternäre 3,7 v
Arbeits temperatur-30 ℃/+ 80 ℃
Kurzschluss schutz: 300us
Eigenverbrauch: ≤ 35ua
Produkt anwendungs bereich
LED, Solars traßen laternen, 18650 Batterie pack, Power bank und andere kleine Lithium batterie ausrüstung.

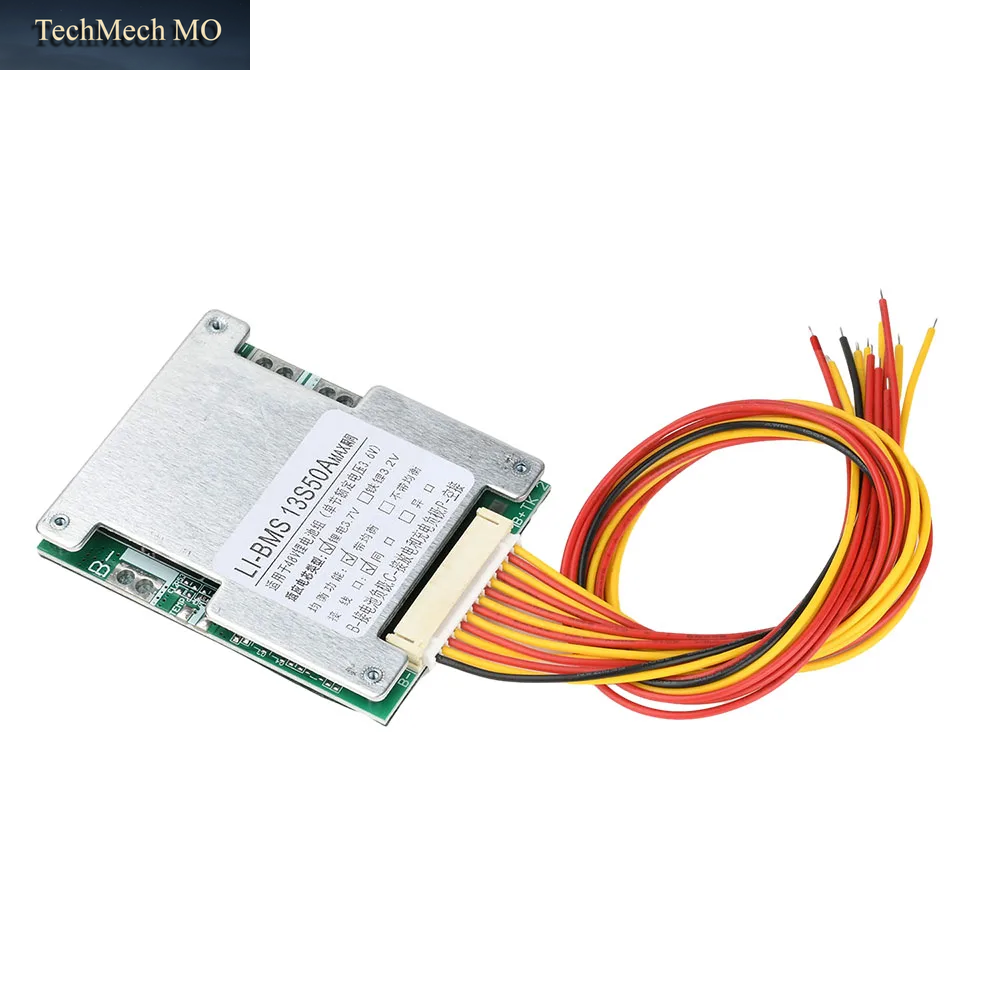

Bms 13s 48v 50a
Feature:
Geeignet für 3,7 V ternäre Lithium-Kobalt-Oxid-, Lithium-Manganat-Batterien.
Anwendbare Spannungs leistung: 48V, weniger als 2500W
Überladung schutz
Über Entladung schutz
Übers trom schutz
Kurzschluss ausgangs schutz

Parameter:
Modell: 13s 48v/50a gleichen Hafen
Anwendbare Spannungs leistung: 48v <2500w
Anwendbarer Batterie typ: 3,7 V ternäre Batterie, Lithium kobalt oxid, Lithium manganat batterie
Funktions beschreibung: Lithium-Batterie-Überladung schutz; Über entladung schutz; Übers trom schutz; Ausgangs kurzschluss schutz
Maximaler Betriebs strom: 50a max
Dauerbetrieb maximaler Strom: 40a max
Über Entladung schutzs pannung: 2,6 v
Überladung schutzs pannung: 4,25 V
Ladestrom: 40a max
Balance-Lade funktion: Mit dieser Funktion beträgt die Gleichgewichts spannung 4,2 V
Anwendungs bereiche: Elektro fahrzeuge; Fahrzeuge drehen; Elektro fahrräder; Roller; Wechsel richter usw.
