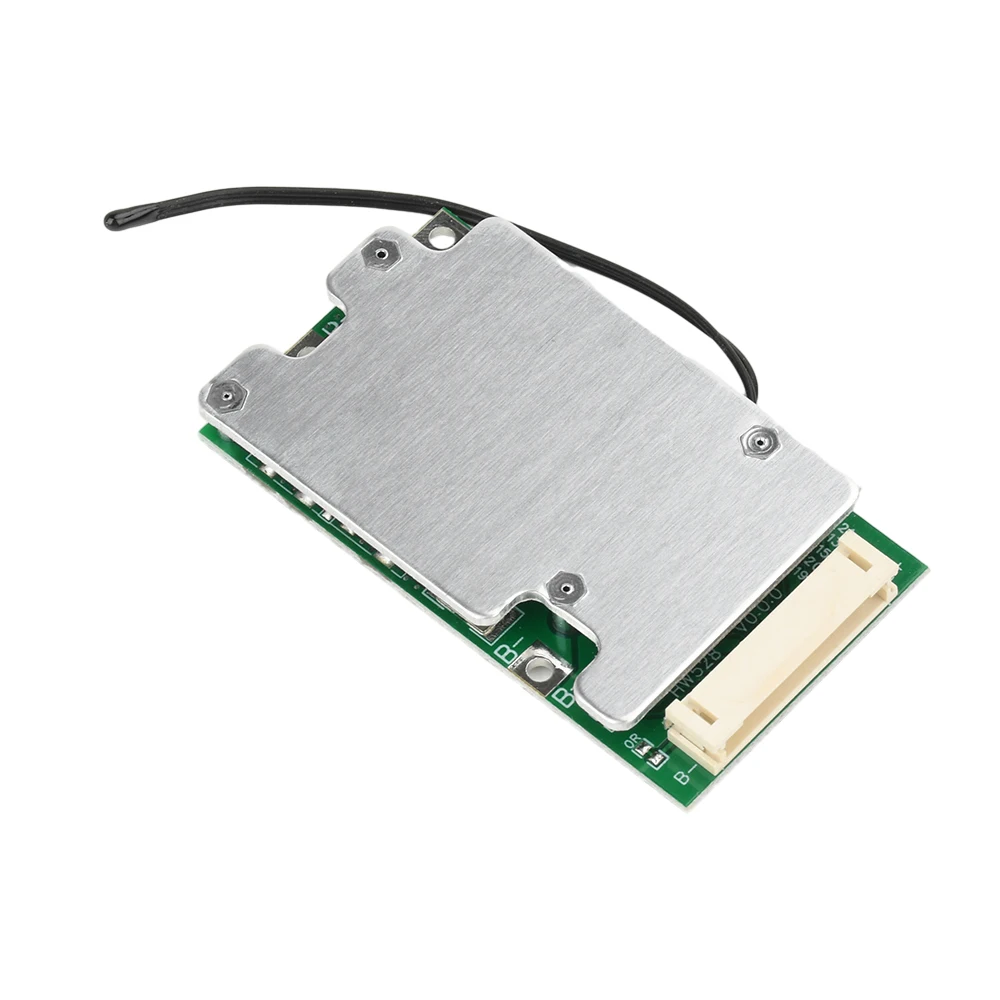

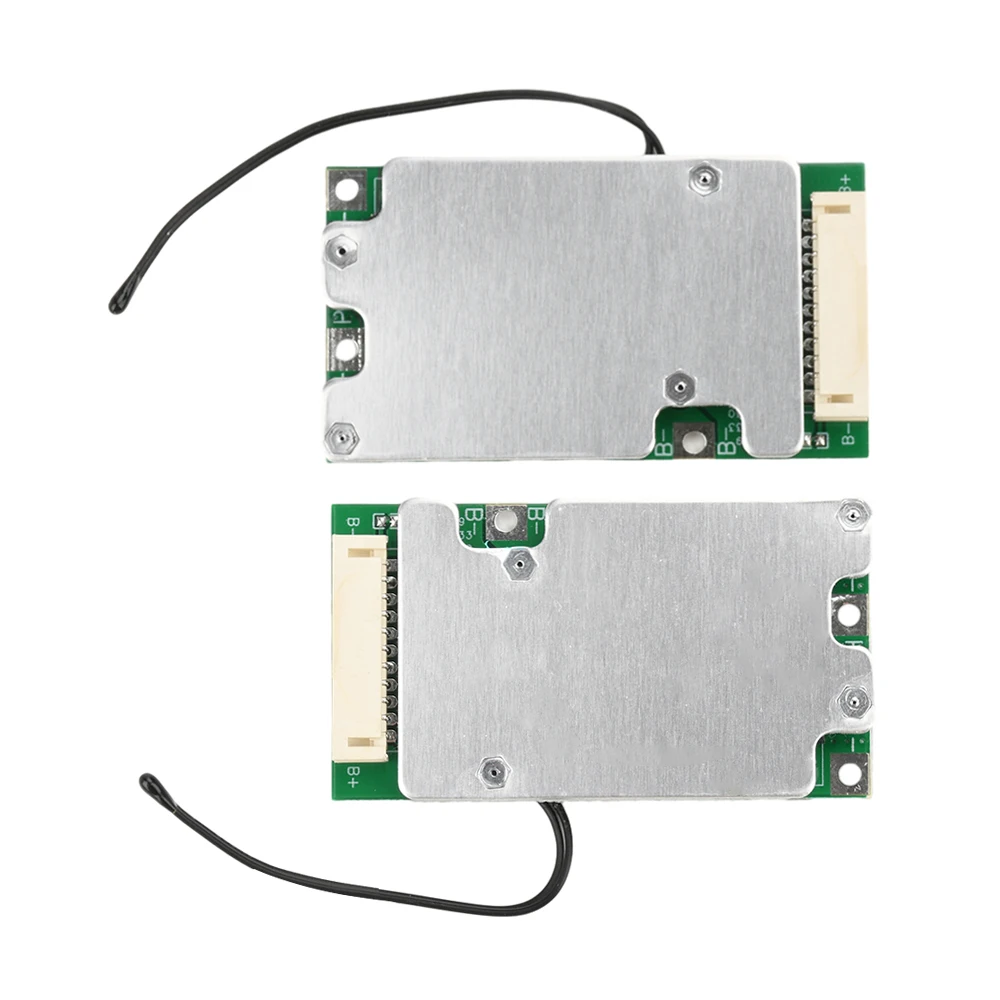

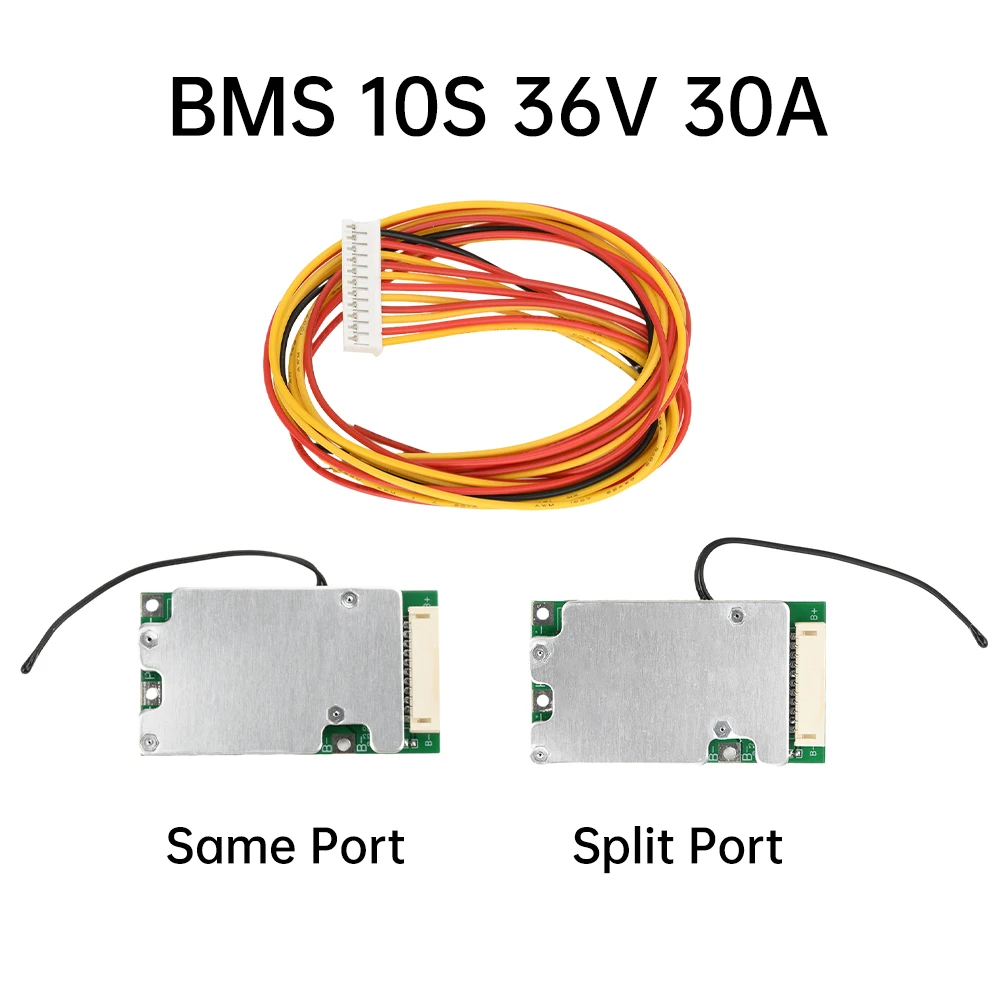

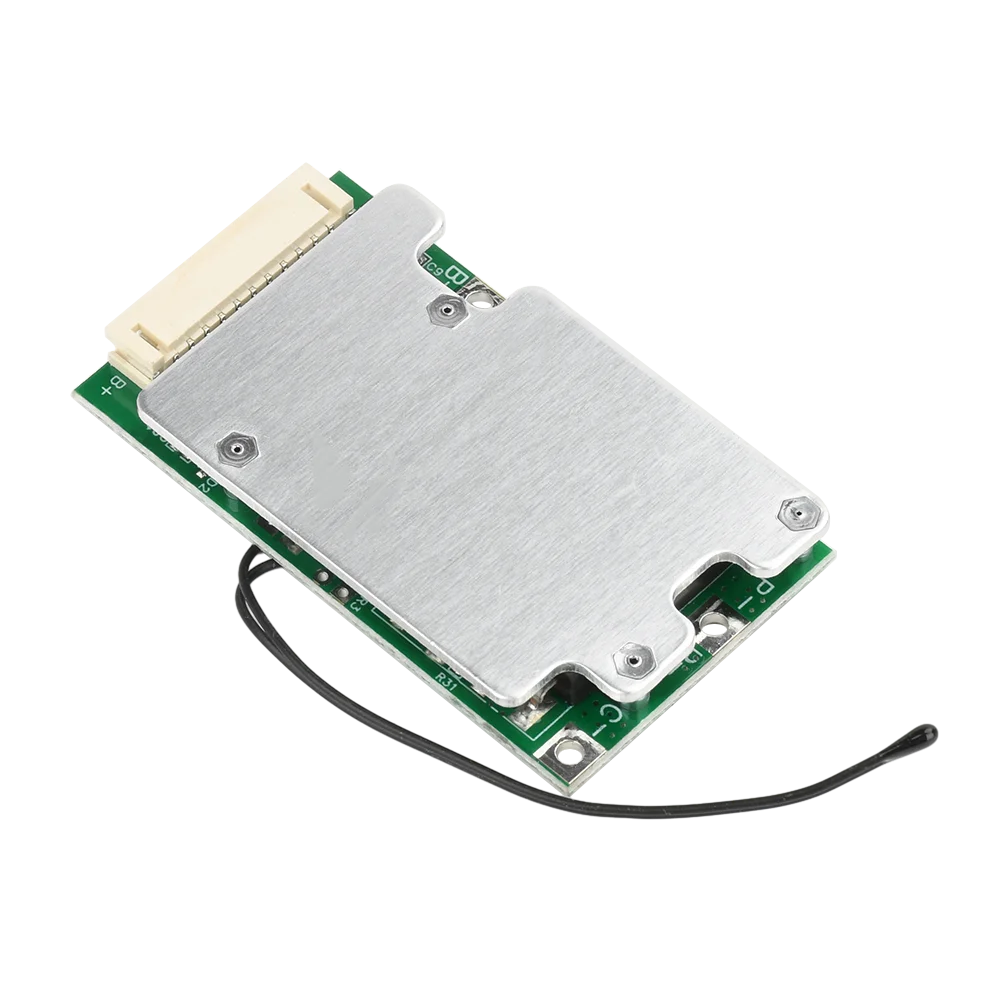

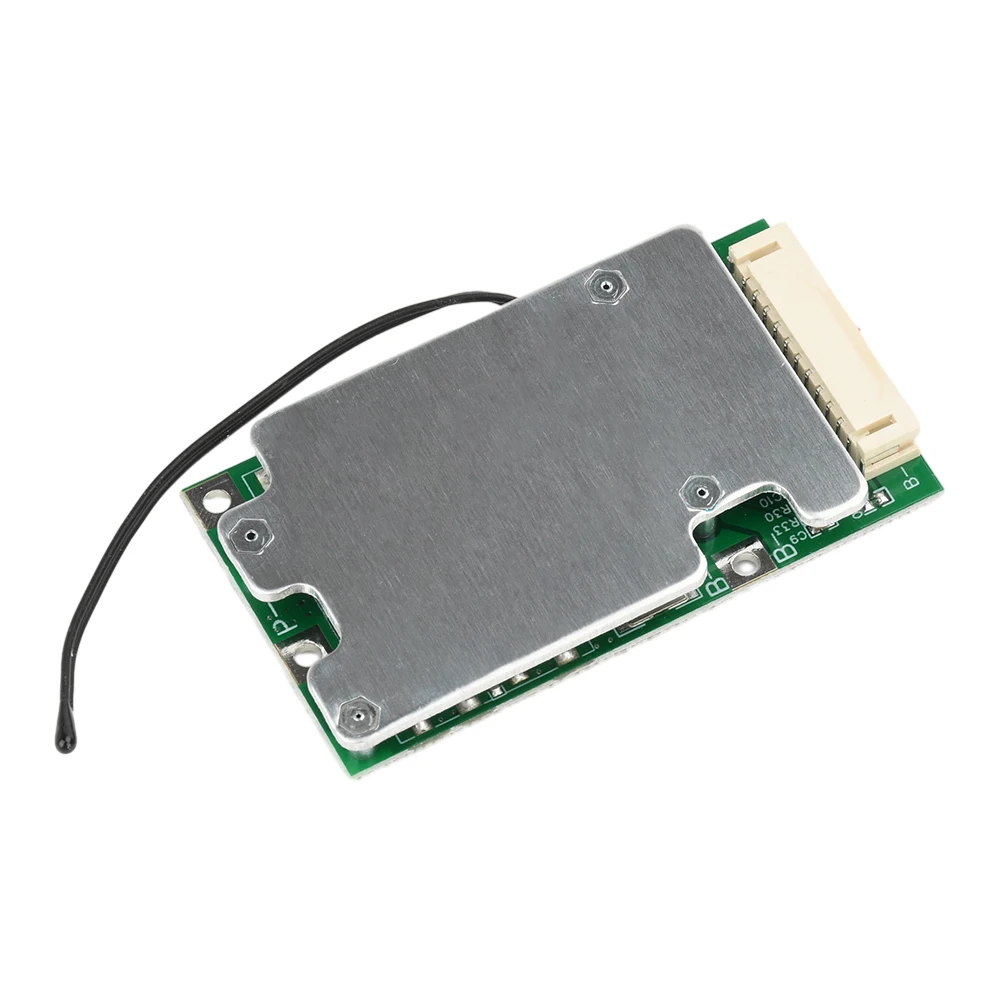

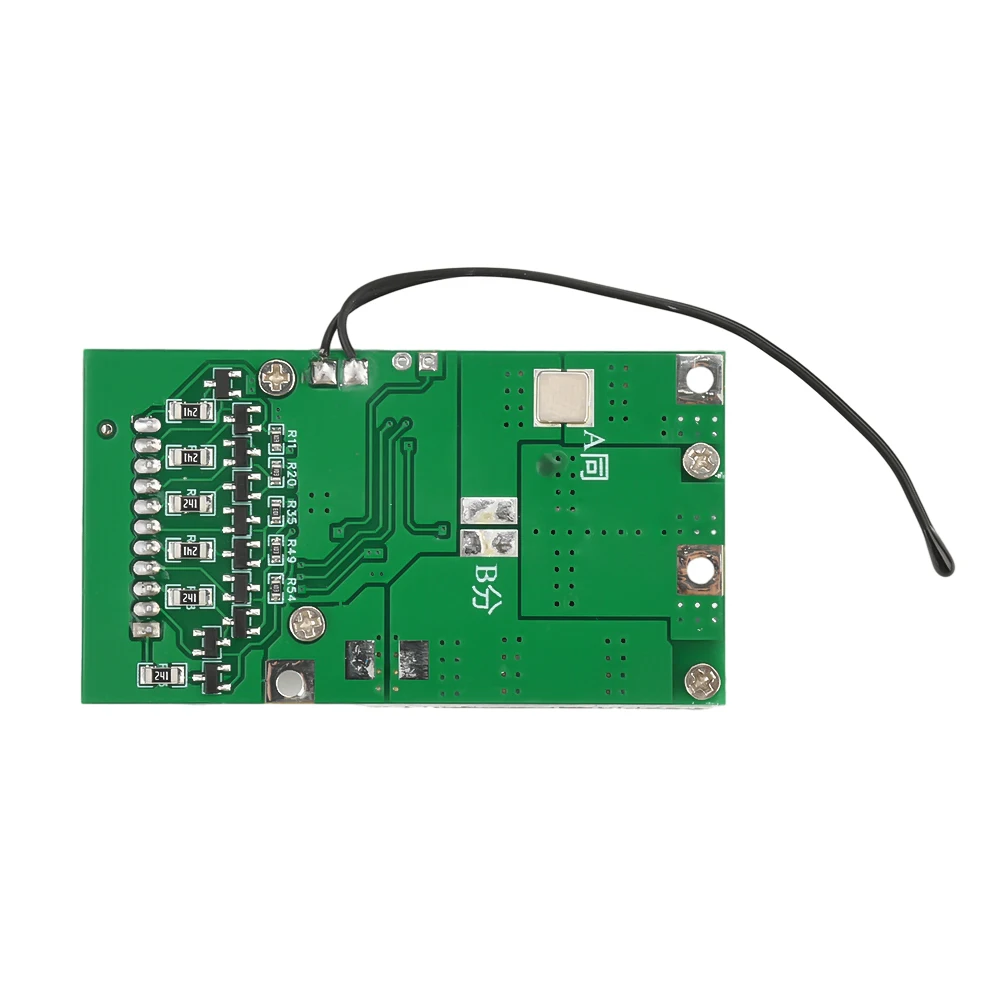

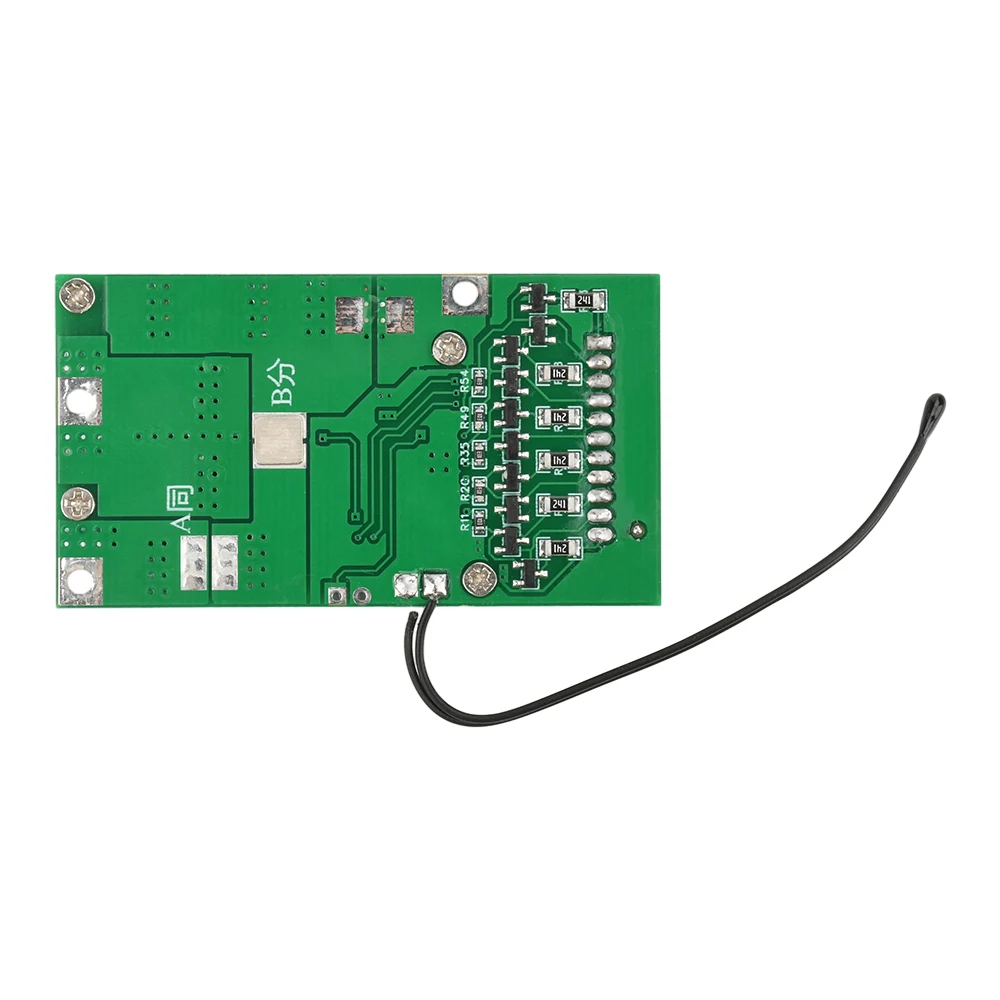

BMS 10S 36V 30A Gleicher Port Split Port Lithium-Batterie-Schutzplatine Mit Ausgleich 18650 Batterie Symmetrische Schutzplatine

Funktionen:
1.Überwachen Sie die Batteriespannung genau, um den sicheren und stabilen Betrieb jeder Batterie zu gewährleisten.
2. Unterstützt eine Dauerleistung von 30A, um den Anforderungen von Hochleistungs-Elektrofahrzeugen gerecht zu werden.
3.Eingebaute Ausgleichsschaltung zur Verlängerung der Batterielaufzeit und zur Verbesserung der Gesamtleistung.
4.Intelligentes Temperaturkontrollsystem verhindert Leistungsverluste oder Schäden durch hohe Temperaturen.
5.Auswahl hochwertiger MOS-Röhren und Kondensatoren zur Gewährleistung von Zuverlässigkeit und langer Lebensdauer.

Parameter:
Ladespannung: DC36V
Überladeschutz, Tiefentladungsschutz, Überstromschutz, Ausgangskurzschlussschutz
Maximaler Arbeitsstrom: 30A MAX
Dauerentladestrom: 20A MAX
Überentladungsschutzspannung: 2,6V
Überladeschutzspannung: 4,25V
Ladestrom: 20A MAX
Ausgleichsladefunktion Ausgleichsspannung 4,2V
Temperaturschutz: Entladung bei hoher Temperatur 75℃Ladevorgang bei niedriger Temperatur -7℃.
Anwendbare Batterietypen: 3,7V ternäre Batterie Lithium-Kobalt, Lithium-Mangan-Batterie

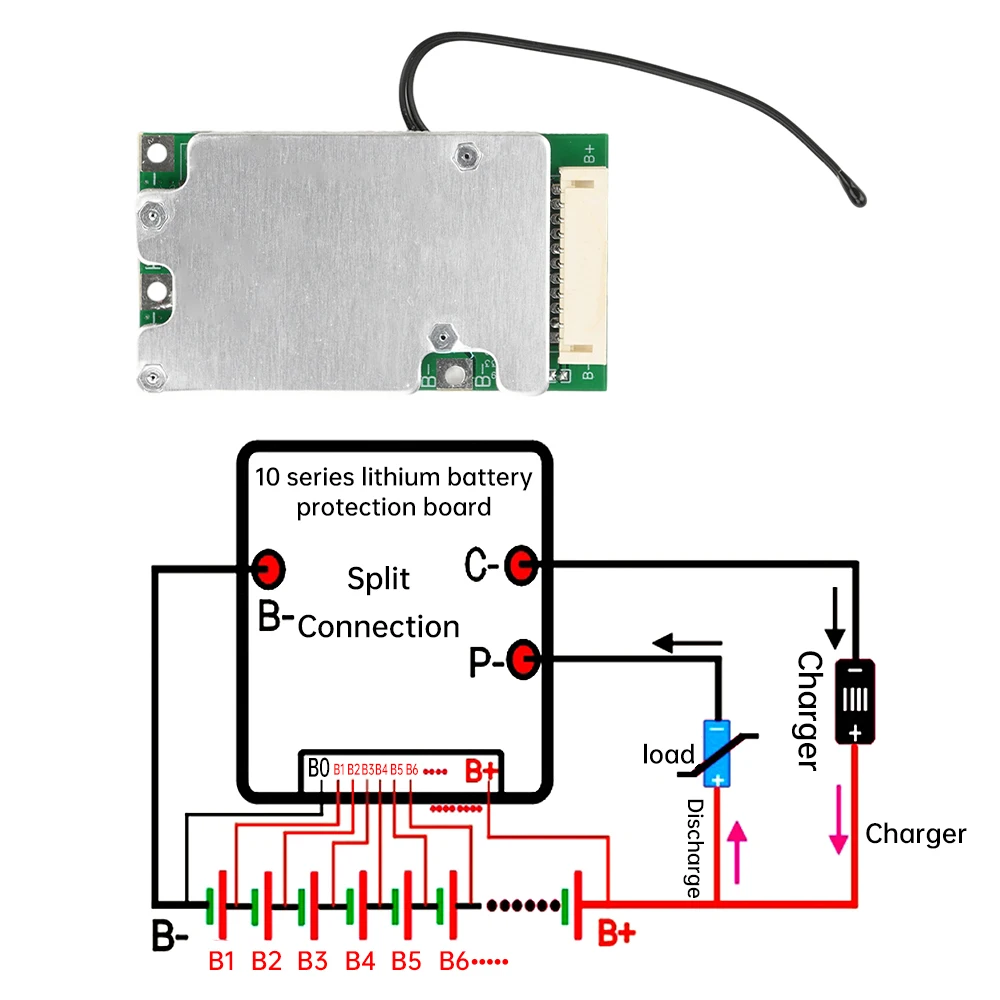

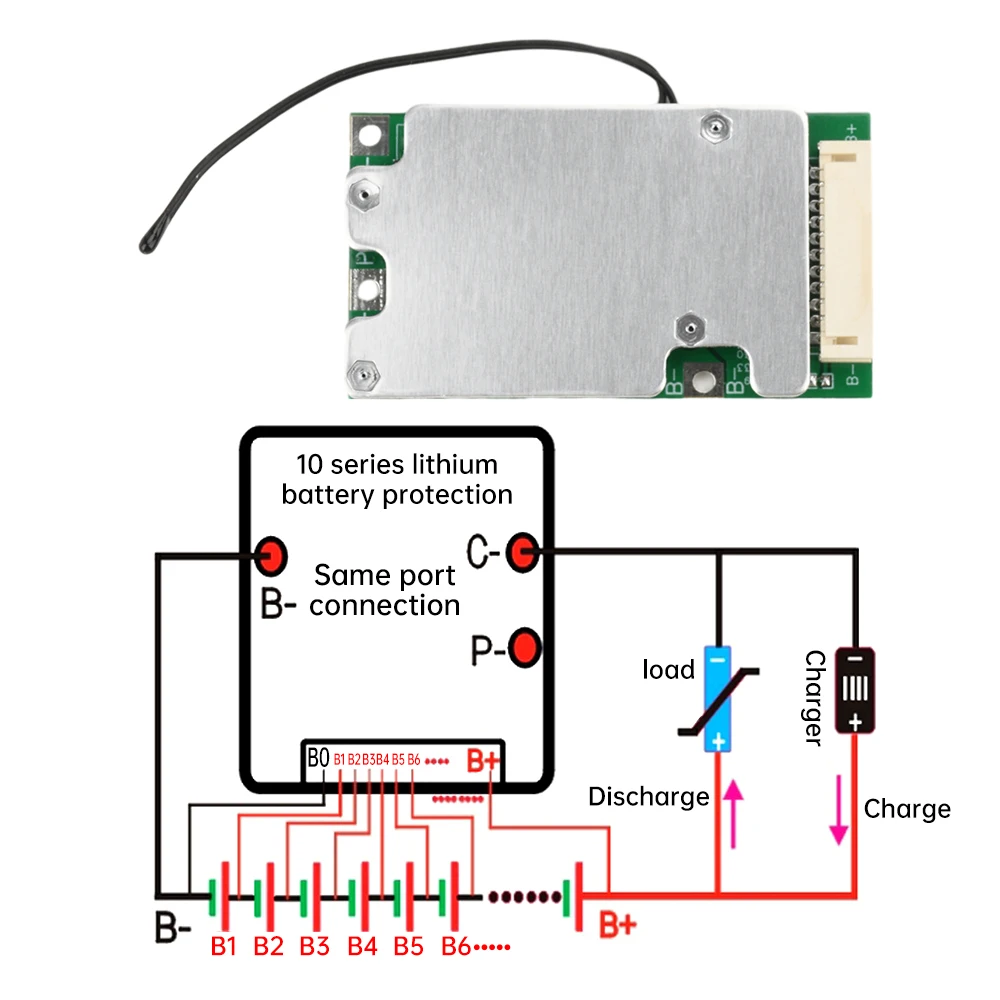

Verkabelungsschritte:
(1) Überprüfen Sie die Reihe von Kabeln, die mit jedem Abschnitt der Batterie verbunden sind, um sicherzustellen, dass die Kabelreihe effektiv verbunden ist.Stellen Sie sicher, dass das Steckerende der Kabelreihe eine einzelne Potenzialreihenfolge aufweist, die sich sequenziell erhöht oder sequenziell verringert.Die Reihenfolge der Potentiale stimmt mit der Reihenfolge der Potentiale in der Buchse am Ende der Schutzplatine überein und die Potentiale stehen in direkter Beziehung zueinander.
(2) Löten Sie den B-Anschluss der Schutzplatine mit dem gesamten negativen B-Anschluss des Batteriepacks zusammen.Stellen Sie sicher, dass der Schweißpunkt fest und zuverlässig ist und gute leitfähige Eigenschaften aufweist, die Ausrichtungsposition frei von Extrusion, Reibung und anderen möglichen Gefahren ist, die Ausrichtung glatt und kurz ist.Vermeiden Sie, dass Lötzinn, leicht leitfähige Gegenstände oder Kabel in die Schutzplatine gelangen, daran haften bleiben oder sie berühren.

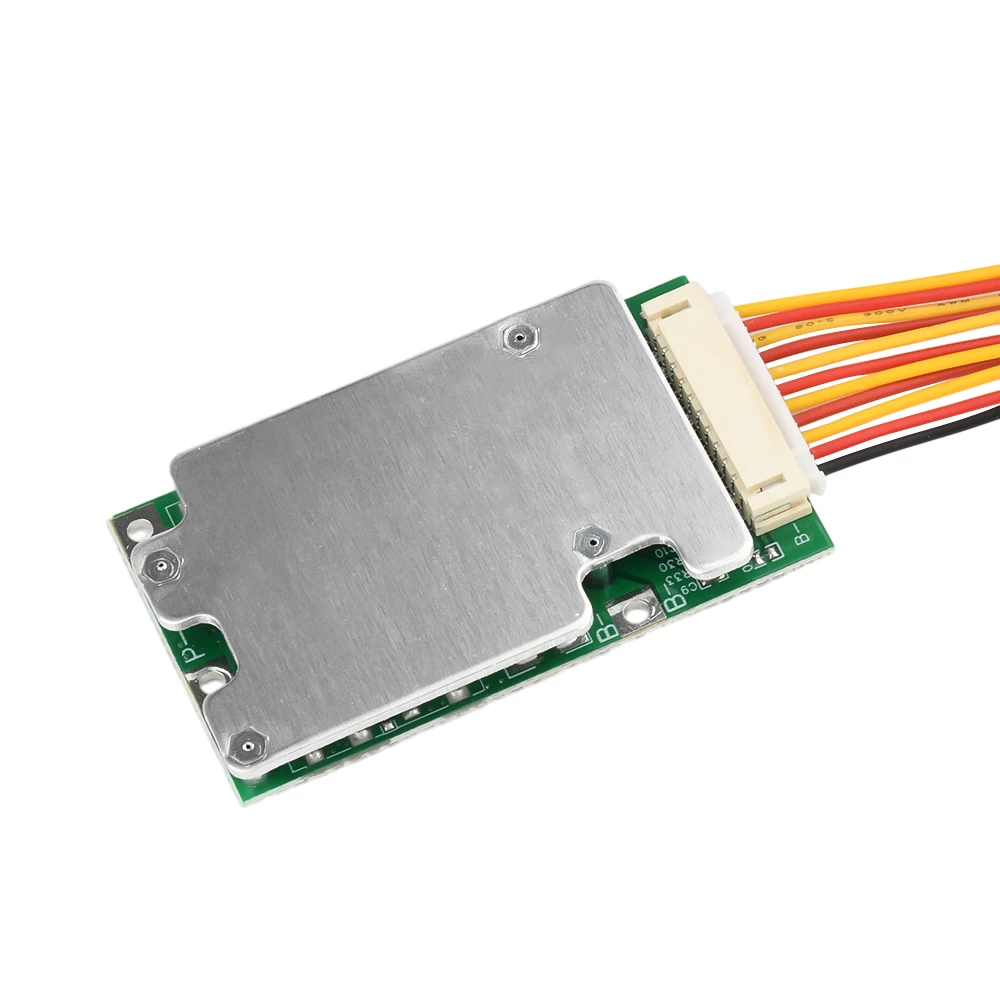

(3) Passen Sie den Stecker des Ausrichtungskabels an die Buchse der Schutzplatine an.Zuerst schließen Sie die B-leitung der Schutzplatine an den gesamten Minuspol (B-) des Batteriepacks an und anschließend den Stecker der Kabelreihe mit der Buchse der Schutzplatine. Achten Sie darauf, dass der Stecker der Kabelreihe und die Buchse der Schutzplatine ordnungsgemäß angesetzt sind, dass keine elektrisch geladenen Gegenstände oder Leitungen mit der Schutzplatine in Kontakt kommen und dass die Befestigungsmaßnahmen ordnungsgemäß durchgeführt werden.
(4) B+ und C- sind jeweils mit den positiven und negativen Anschlüssen des Ladeanschlusses verbunden.Stellen Sie beim Löten der Verbindung sicher, dass die Isolierung der anderen Leitungen gut durchgeführt wird, um Kurzschlüsse zu vermeiden.Die Spannung des Batteriepacks am Entladeanschluss und Ladeanschluss stimmt mit der Spannung des Batteriepacks, der korrekten Polarität und der korrekten Verdrahtungsposition überein.
Hinweis: Der gleiche Lade- und Entladeanschluss teilt sich einen negativen C-, nur ein Anschlusskabel, die Lade-/Entlade-MOS-FETs erscheinen paarweise, der Lade- und Entladestrom auf derselben Platine ist gleich groß.

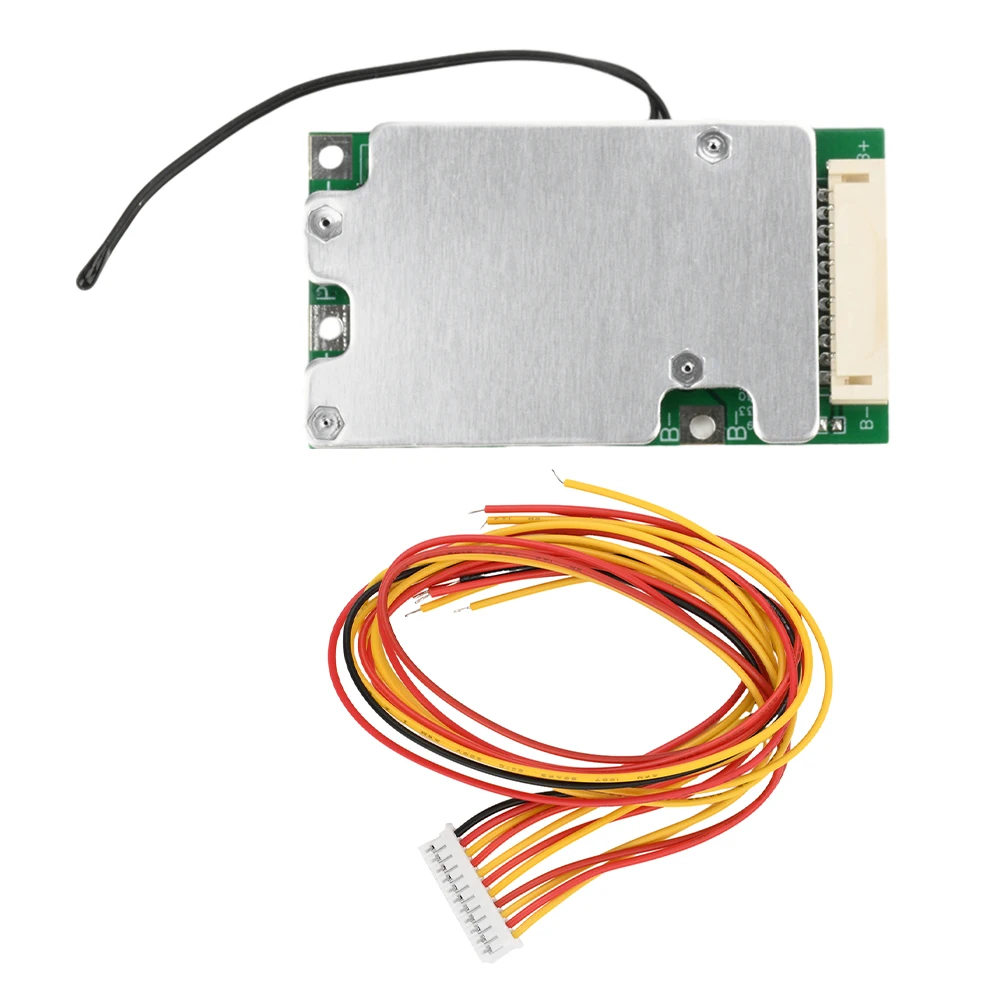

Das Paket beinhaltet:
Lithium-Batterie-Schutzplatine *1
Erfassungskabel *1
