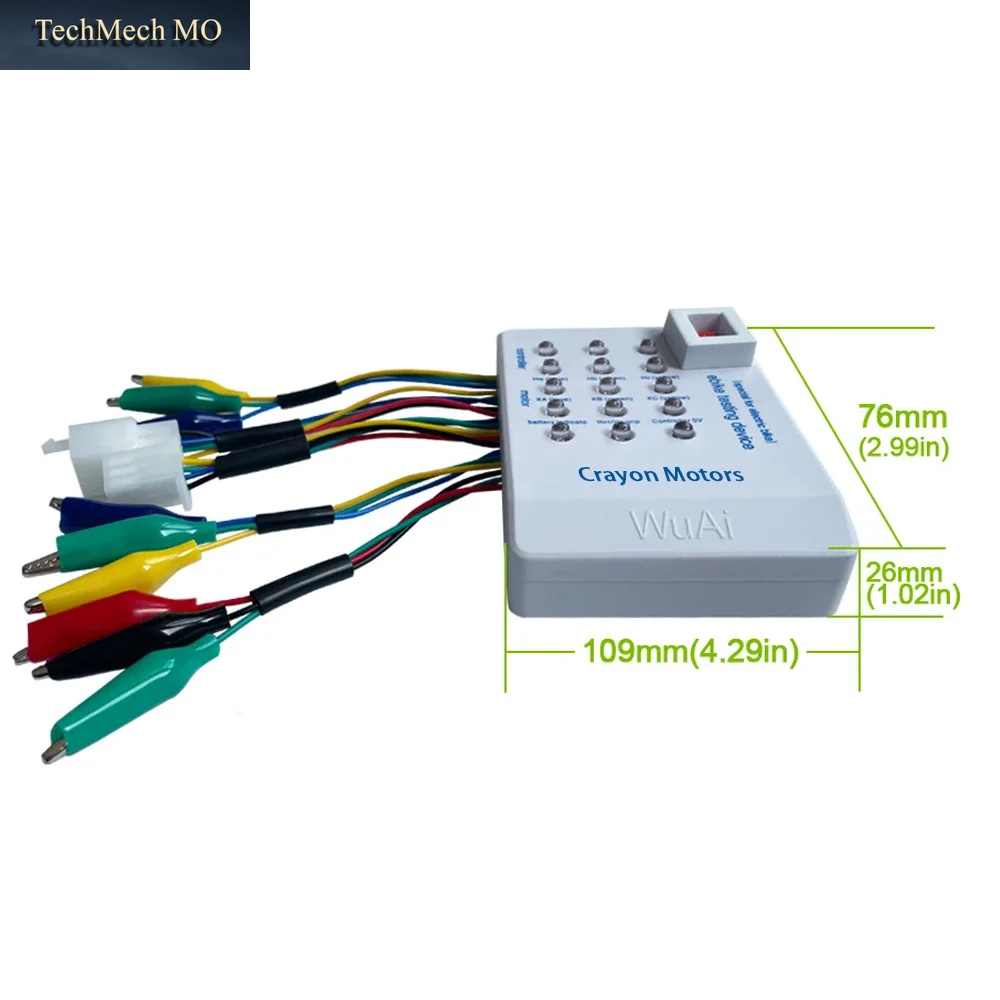

Bürstenloser Motortester Für Elektroautos, E-Bikes, Roller, Bürstenloser Motor, Controller-Tester 60 ° /120 ° 24V/36V/48V/60V/72V

Verkaufsargumente und -merkmale des Produkts:

1. Schnelle Erkennung bürstenloser Motoren gut oder schlecht und Motorwicklung der Phasenfolge

2.Erkennen Sie schnell den Phasenwinkel von Motor und Controller von 60 Grad oder 120 Grad

3.Erkennen Sie schnell die gute oder fehlerhafte Steuerung.

4.Schnelle Verkabelung des bürstenlosen Motors und Controllers.

5. Erkennen Sie schnell den guten oder schlechten Rotationsbremsgriff.

Produktparameter und Analyse:

Hinweis: Sie müssen nur den Strom einschalten, wenn Sie Hall-Erkennung verwenden und die Bremsgrifferkennung drehen.Bitte tauschen Sie die Batterie aus, wenn die Signalleuchte nicht hell genug ist.

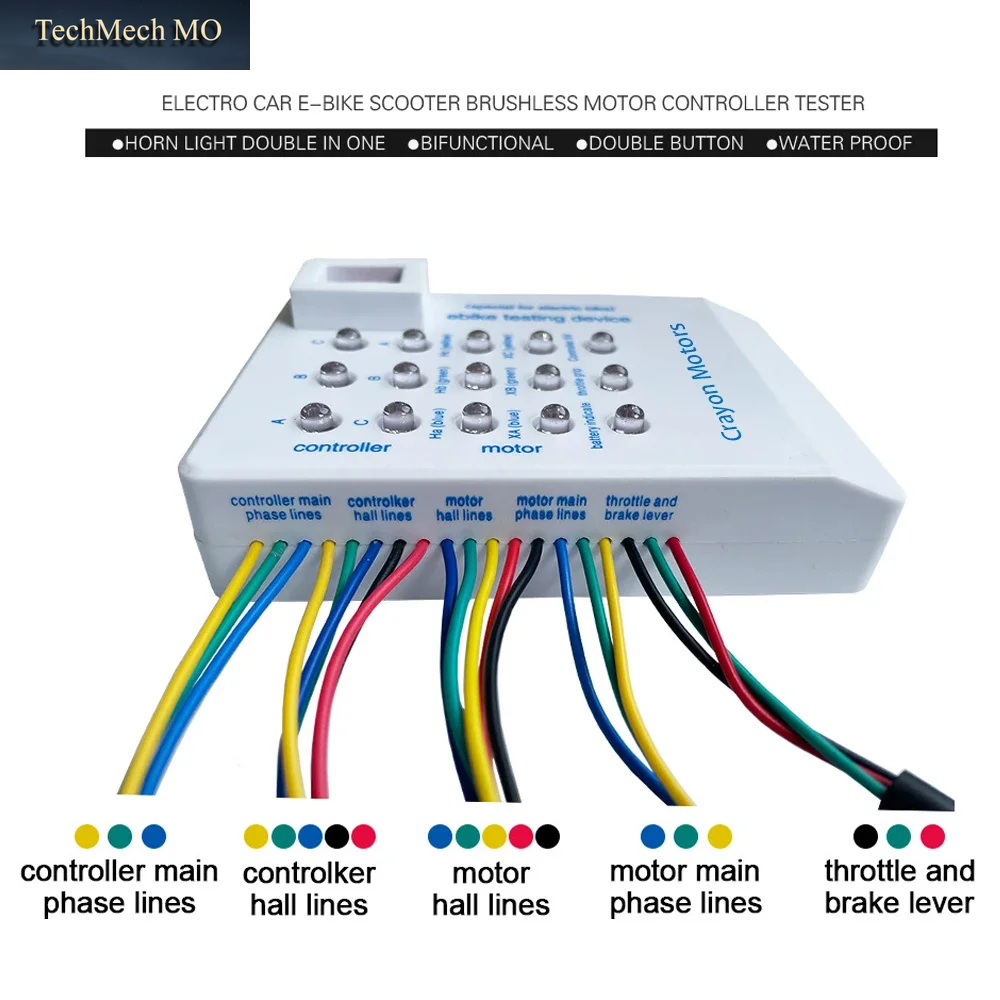

1.Motorspulenerkennung: Verbinden Sie die drei Klemmen am Motorspulenende des Detektors mit den drei dicken Drähten des Motors und drehen Sie den Motor. Die drei Signallampen blinken abwechselnd, was normal ist.Wenn das nicht aufleuchtet, ist die Wicklung fehlerhaft.

2.Motor-Hall-Erkennung: Der Melder am Motor-Hall-Leitungsende an die Motor-Hall-Leitung, drehen Sie den Motor langsam, die drei Signallampen sollten ein- und ausgeschaltet sein

3.Wenn die 60° Das Signallicht leuchtet, so dass der Motor 60 ist° andernfalls 120°.

4.Erkennung der Motorphasenfolge: (1) Hallphasenfolge (a) 60° Motor (b) 120° Motor, (2) Wickelphasenfolge

Durch diesen Schrittvorgang können Sie den Controller und die Motorwicklung sowie die Hall-Farblinie zu Linie vervollständigen.

5, Drehen Sie den Test: Der Tester wird an der Drehung angeschlossen, das Testende der drei Klemmen wurde an die Drehung angeschlossen und drehen Sie die Drehung. Drehen Sie die Signalleuchte sollte sich hell ändern, sonst gibt es einen Fehler.

6, Controller-Erkennung: Dieses Instrument gilt für eine Vielzahl bürstenloser Controller-Erkennung:

Verbinden Sie den Hall-Eingang des Controllers mit dem Hall-Leitungseite des Controllers des Testers.

Der Hauptleitungsausgang des Controllers wird an den Hauptleitunganschluss des Detektorcontrollers angeschlossen, der an die Stromversorgung des Controllers angeschlossen ist. Der Detektor an der 5-V-Anzeige sollte beleuchtet werden, z. B. nicht leuchtet, was darauf hinweist, dass der 5-V-Ausgang des Controllers fehlerhaft ist.Schalten Sie den Detektor ein, um zu erkennen, dass die sechs Signale des Controllers nacheinander beleuchtet werden sollten (zwei Signale für eine Gruppe). Wenn nicht leuchtet oder zwei Gruppen gleichzeitiges Blinken vorhanden sind, ist ein Fehler im Controller.

Verpackung und Liste:

Blisterkartenverpackung

Batterietester *1 + Handbuch *1
