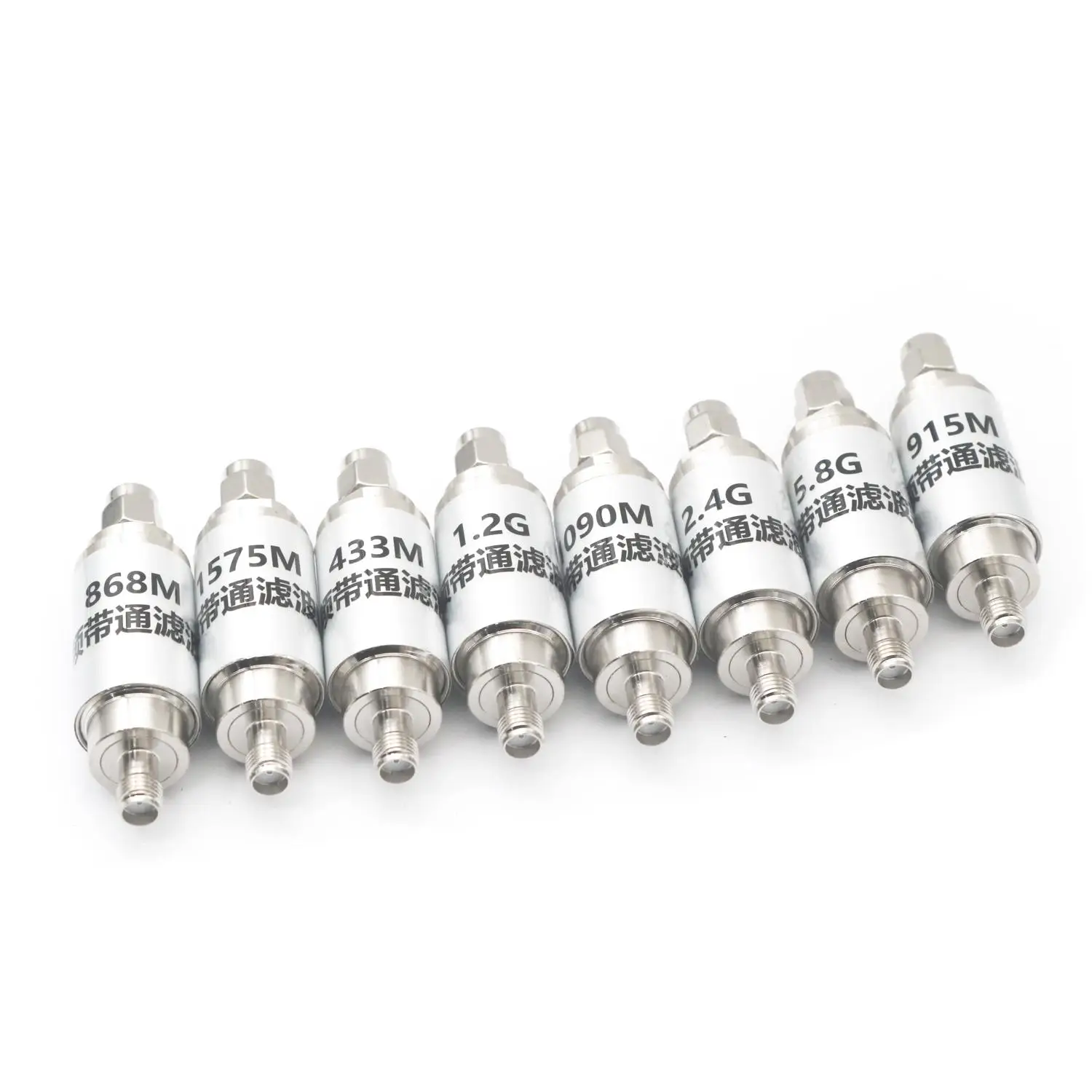

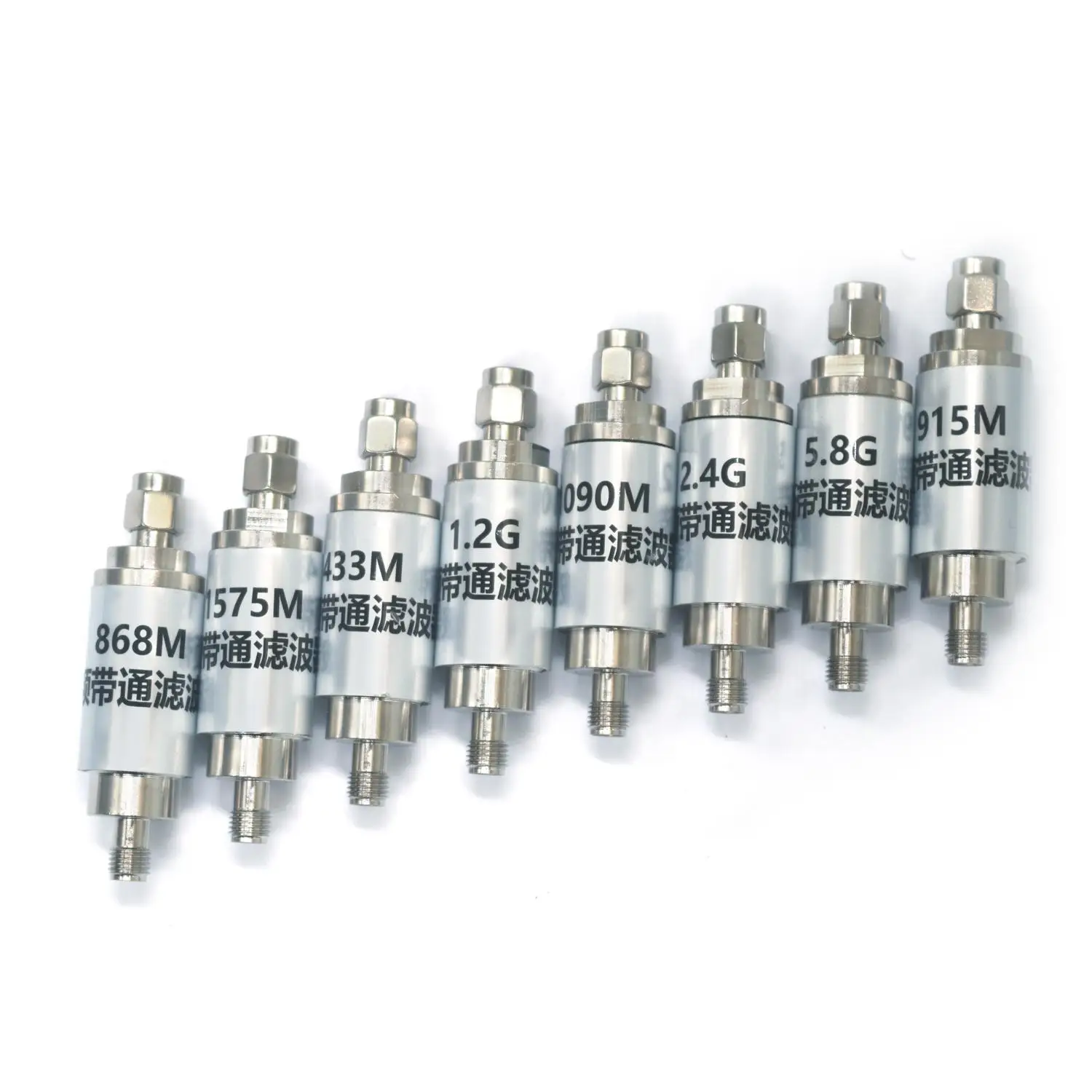

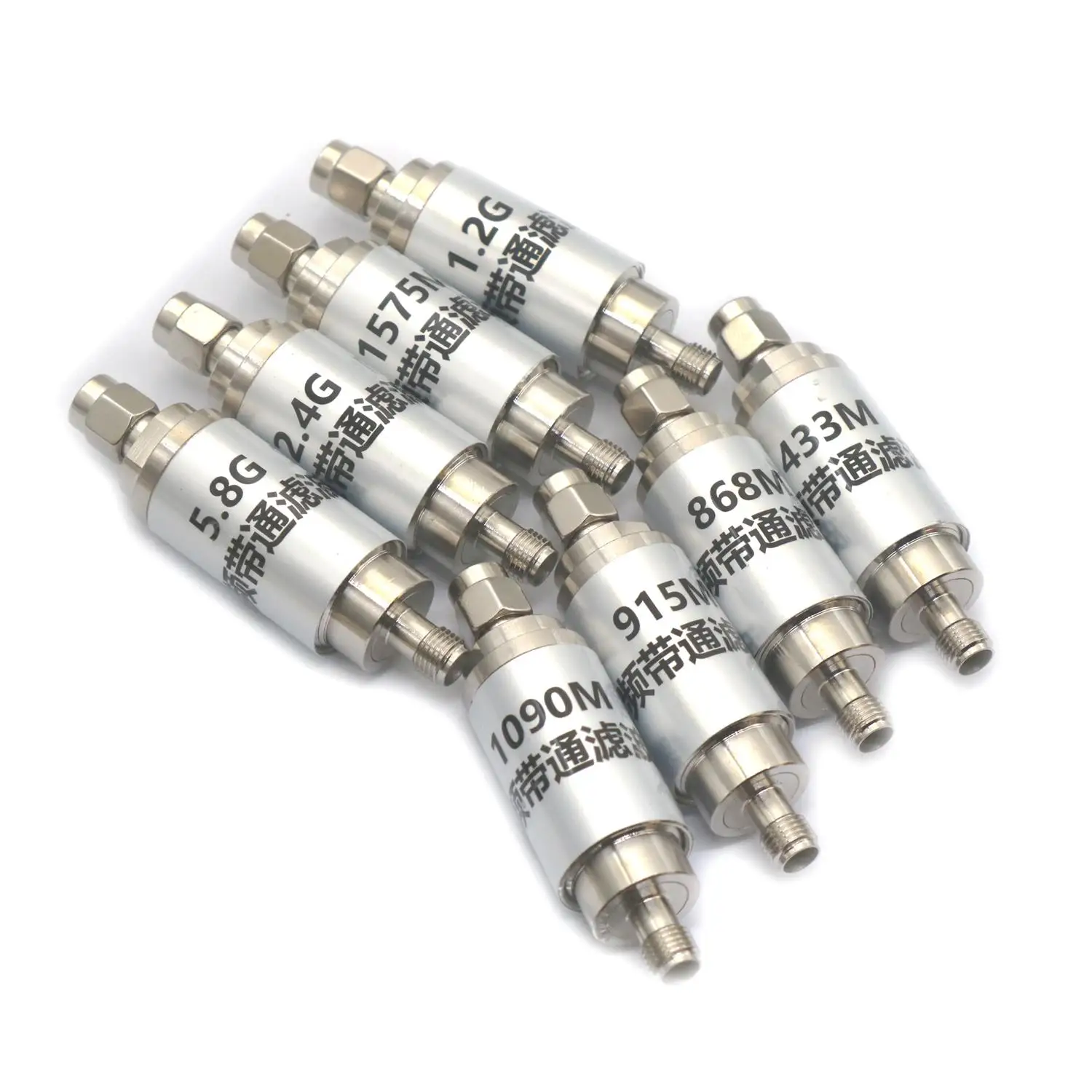

CNC Bandpass Filter 433Mhz 868Mhz 915Mhz 1090M 1.2G 1.5G 2.4Ghz 5.8Ghz BPF Für Rf-Signal-Funksempfänger-Senderverstärker

BPF 433 MHz 868 MHz 915 MHz 1090 M 1,2 GHz 1,5 GHz 5,8 GHz Bandpassfilter LC-Filter für Amateurfunk RF POWRE Verstärker

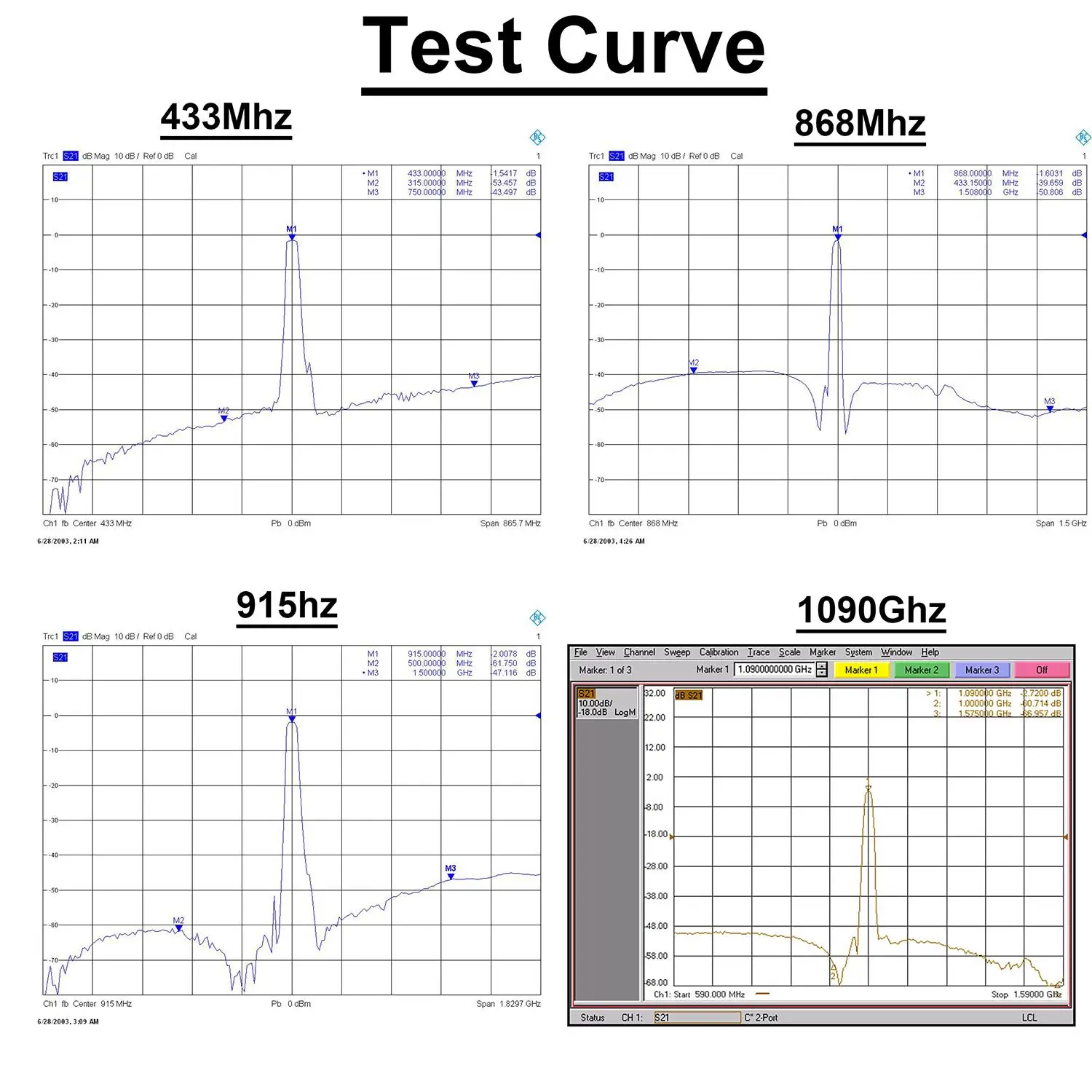

433M Bandpassfilter

Mittelfrequenz: 433 MHz

1 dB Bandbreite: 20 MHz

Bandinterpolationsverlust: < 1,8 dB

Unterdrückung außerhalb des Bandes: > 60 dB bei 120 MHz

> 45 dB bei 700 MHz

Impedanz: 50 Ohm

Maximale Lastleistung: 20 dBm (100 mW)

Schnittstelle: SMA-M, SMA-F

Modulgröße: φ17 (Durchmesser) *59 mm (Länge)

868M Bandpassfilter

Mittelfrequenz: 868 MHz

1 dB Bandbreite: 10 MHz

Bandinterpolationsverlust: < 2,0 dB

Unterdrückung außerhalb des Bandes: > 42 dB bei 700 MHz

> 50 dB bei 1,2 GHz

Impedanz: 50 Ohm

Maximale Lastleistung: 20 dBm (100 mW)

Schnittstelle: SMA-M, SMA-F

Modulgröße: φ17 (Durchmesser) *59 mm (Länge)

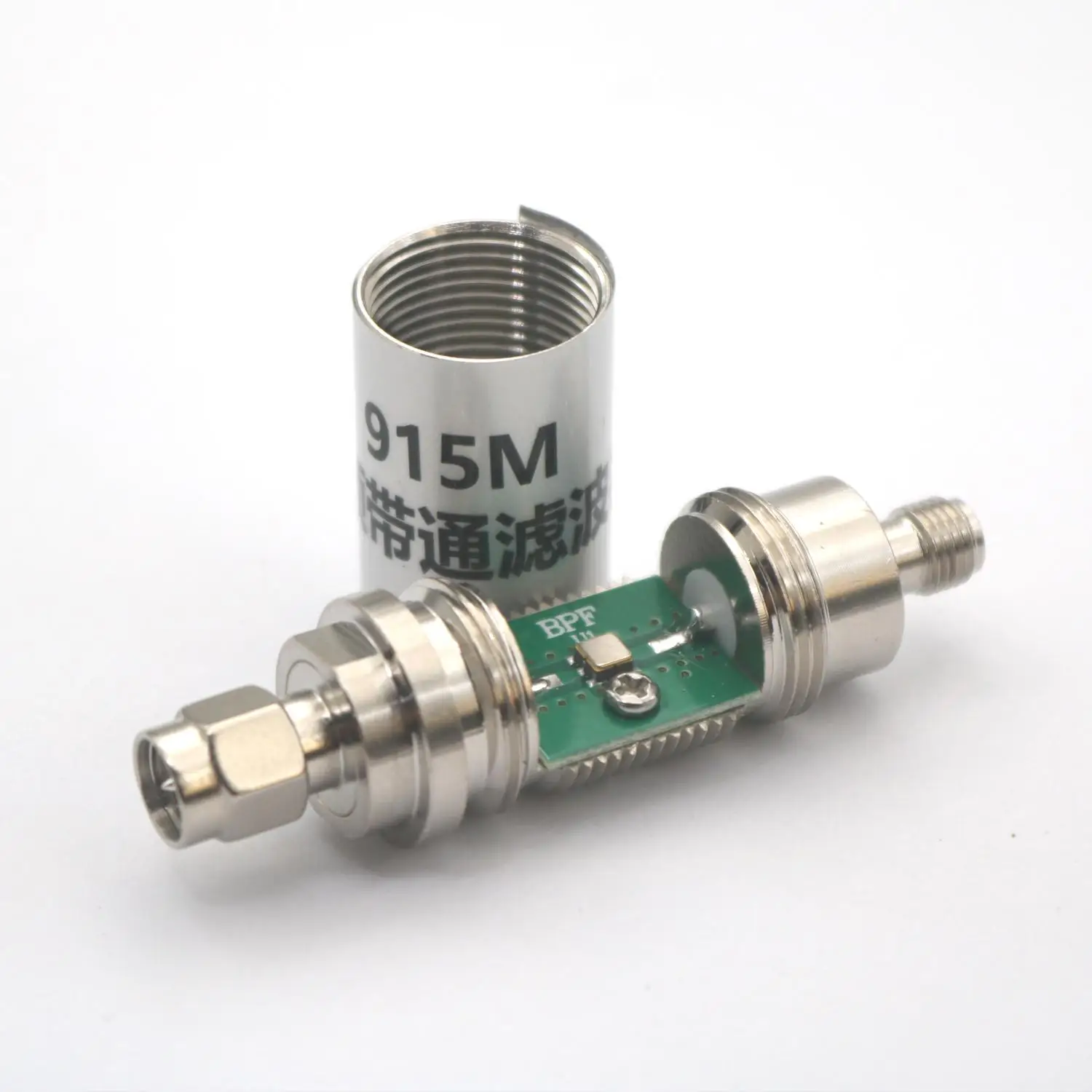

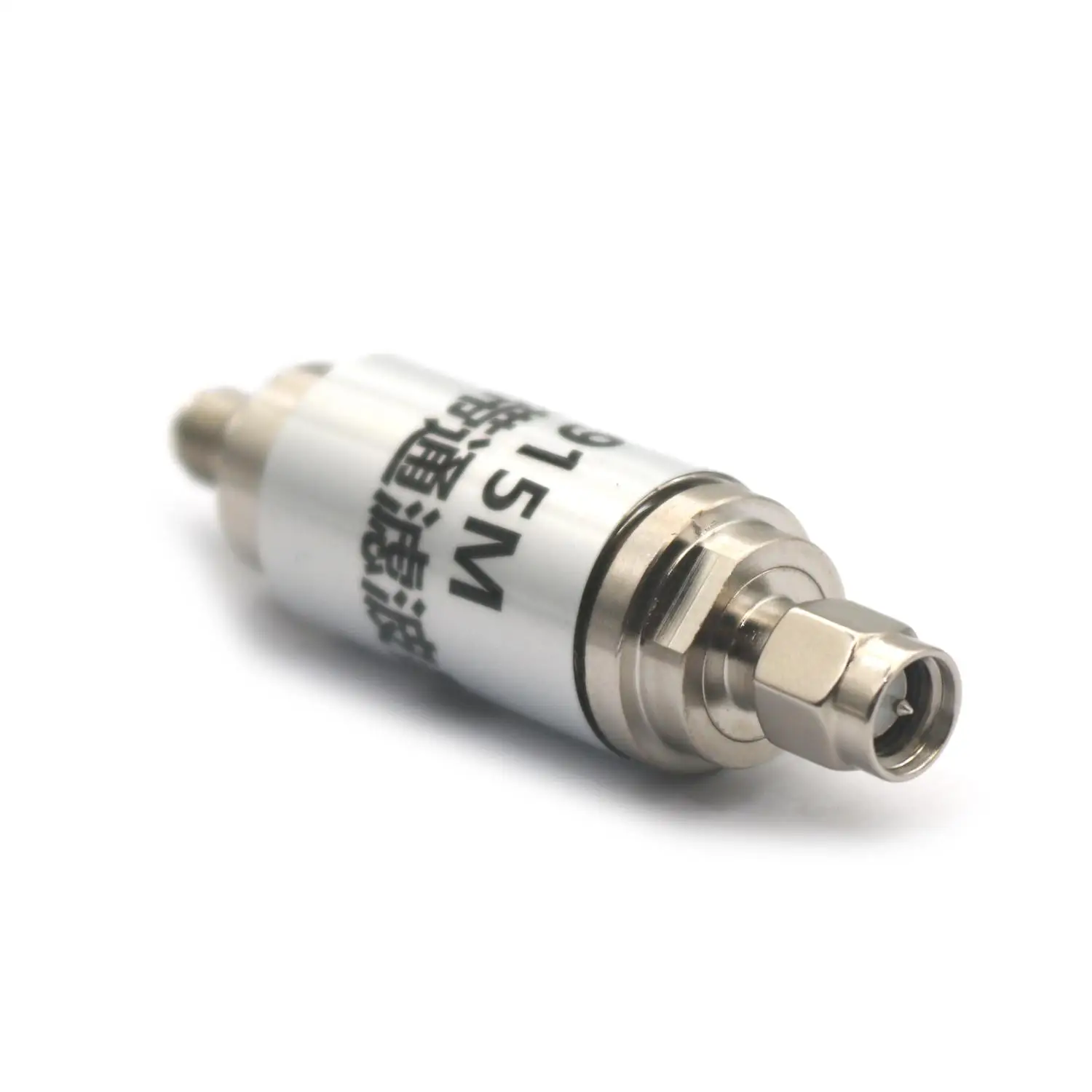

915M Bandpassfilter

Mittelfrequenz: 915 MHz

1 dB Bandbreite: 30 MHz

Bandinterpolationsverlust: < 2,0 dB

Unterdrückung außerhalb des Bandes: > 58 dB bei 600 MHz

> 40 dB bei 1,2 GHz

Impedanz: 50 Ohm

Maximale Lastleistung: 20 dBm (100 mW)

Schnittstelle: SMA-M, SMA-F

Modulgröße: φ17 (Durchmesser) *59 mm (Länge)

1090M Bandpassfilter

Zentrifrequenz: 1090 MHz

1 dB Bandbreite: 10 MHz

Bandinterpolationsverlust: < 3,0 dB

Unterdrückung außerhalb des Bandes: > 65 dB bei 915 MHz

> 42 dB bei 1,5 GHz

Impedanz: 50 Ohm

Maximale Lastleistung: 20 dBm (100 mW)

Schnittstelle: SMA-M, SMA-F

Modulgröße: φ17 (Durchmesser) *59 mm (Länge)

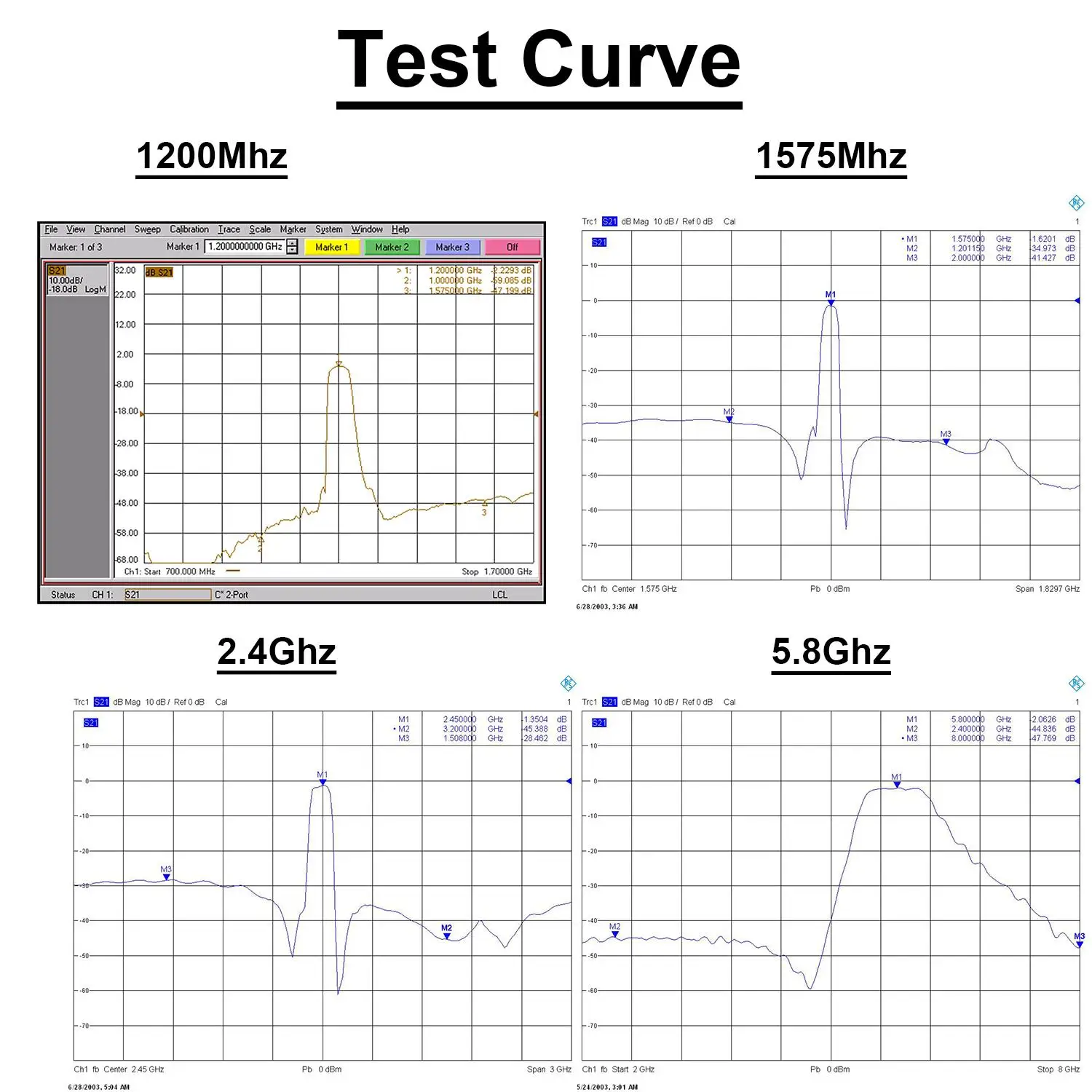

1,2G Bandpassfilter

Mittelfrequenz: 1200 MHz

1 dB Bandbreite: 40 MHz

Bandinterpolationsverlust: < 2,0 dB

Unterdrückung außerhalb des Bandes: > 45 dB bei 900 MHz

> 38 dB bei 1,575 GHz

Impedanz: 50 Ohm

Maximale Lastleistung: 20 dBm (100 mW)

Schnittstelle: SMA-M, SMA-F

Modulgröße: φ17 (Durchmesser) *59 mm (Länge)

1575M Bandpassfilter

Mittelfrequenz: 1575 MHz

1 dB Bandbreite: 20 MHz

Bandinterpolationsverlust: < 1,8 dB

Unterdrückung außerhalb des Bandes: > 35 dB bei 1,2 GHz

> 45 dB bei 1,7 GHz

Impedanz: 50 Ohm

Maximale Lastleistung: 20 dBm (100 mW)

Schnittstelle: SMA-M, SMA-F

Modulgröße: φ17 (Durchmesser) *59 mm (Länge)

2,4G Bandpassfilter

Mittelfrequenz: 2450 MHz

1 dB Bandbreite: 100 MHz

Bandinterpolationsverlust: < 2,0 dB

Unterdrückung außerhalb des Bandes: > 45 dB bei 2,2 GHz

> 45 dB bei 2,65 GHz

Impedanz: 50 Ohm

Maximale Lastleistung: 20 dBm (100 mW)

Schnittstelle: SMA-M, SMA-F

Modulgröße: φ17 (Durchmesser) *59 mm (Länge)

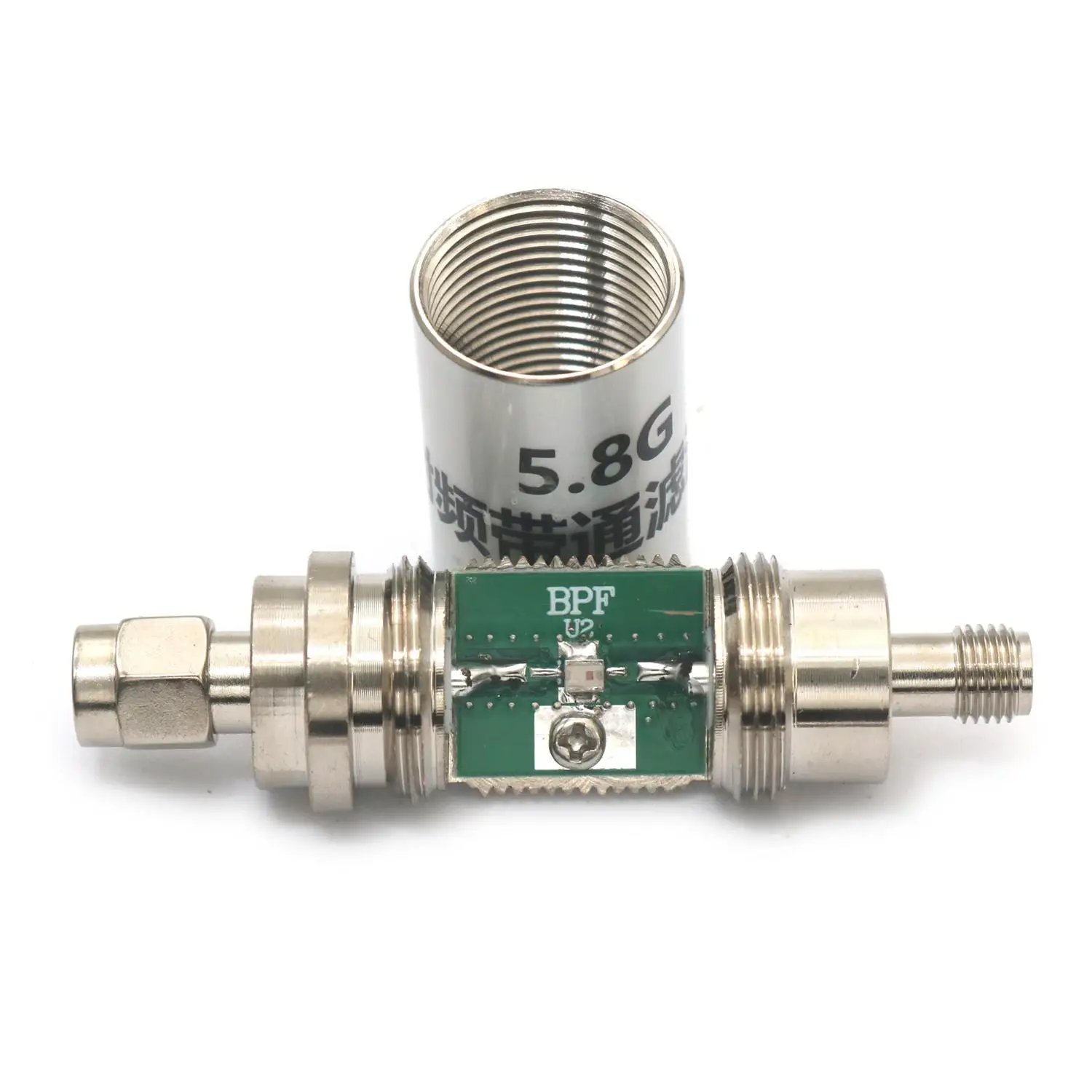

5,8G Bandpassfilter

Mittelfrequenz: 5800 MHz

1 dB Passband: 600 MHz

Einfügedämpfung: < 2,0 dB

Unterdrückung außerhalb des Bandes: > 44 dB bei 2,4 GHz

> 45 dB bei 8 GHz

Impedanz: 50 Ohm

Maximale Lastleistung: 10 W (40 dBm)

Schnittstelle: SMA-M, SMA-F

Modulgröße: φ17 (Durchmesser) *59 mm (Länge)
