DC 5 V 12 V 24 V 1 2 4 6 8-Kanal-Relaismodul-Board-Abschirmung Mit Optokoppler/Hoch- Und Low-Level-Trigger Für Arduino Raspberry

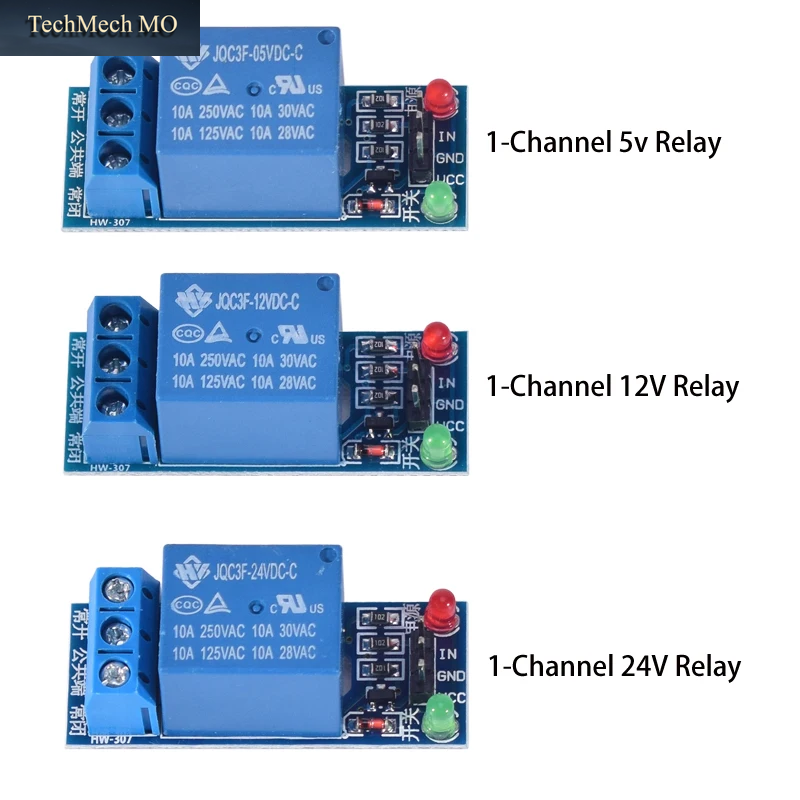

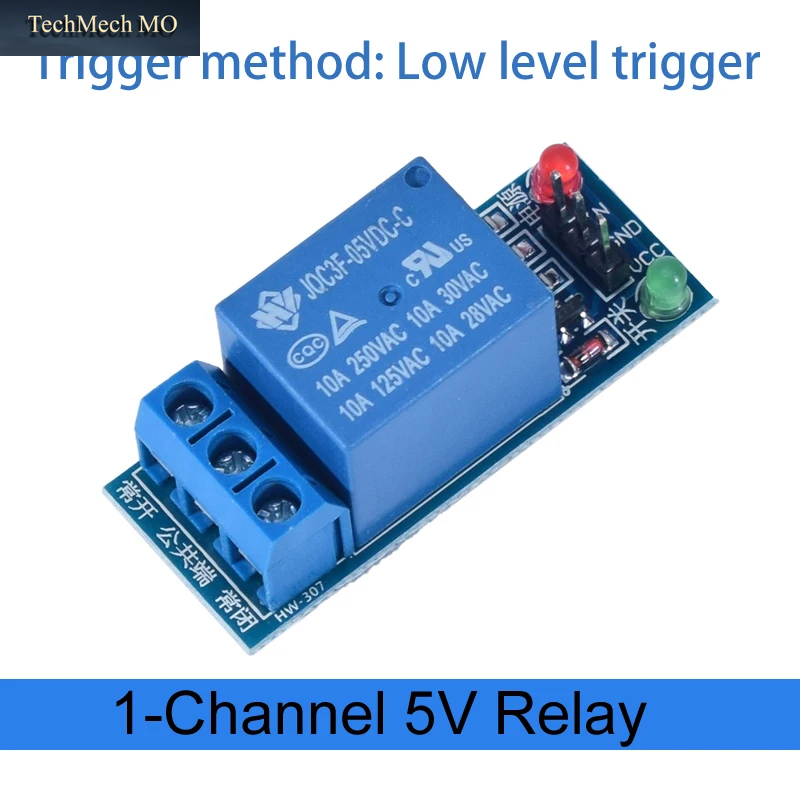

1-Kanal 5V/12V/24V Relaismodul

VCC: An den Pluspol der Stromversorgung anschließen, Versorgungsspannung: +5V/12V/24V DC

GND: An den Minuspol der Stromversorgung anschließen.

IN: Eingangsanschluss für das Triggersignal, aktiver niedriger Pegel (0 V), steuert das Einziehen des Relais.

Größe: 17,3 mm*43,2 mm

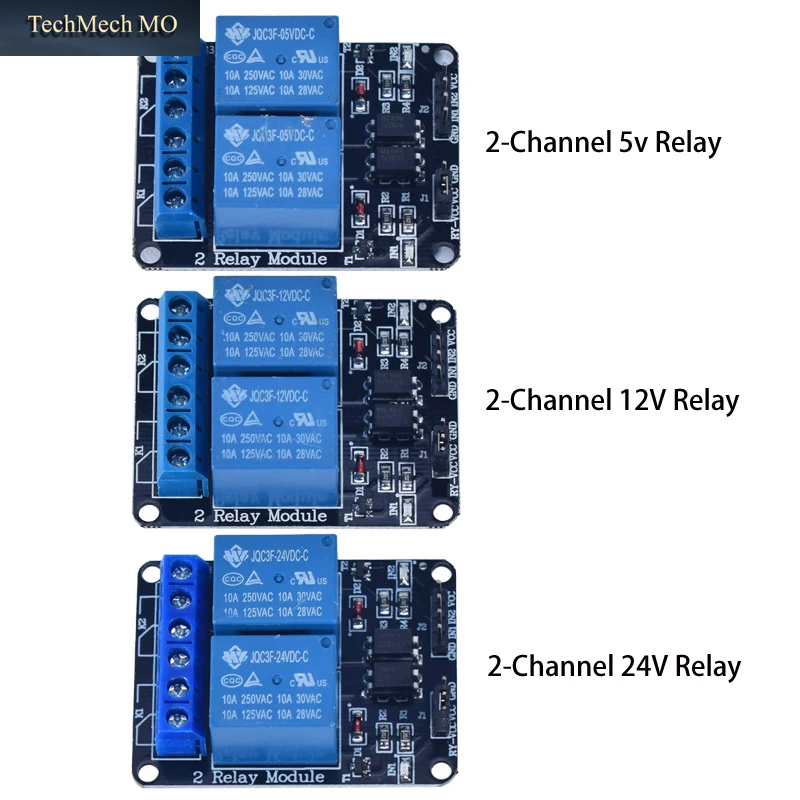

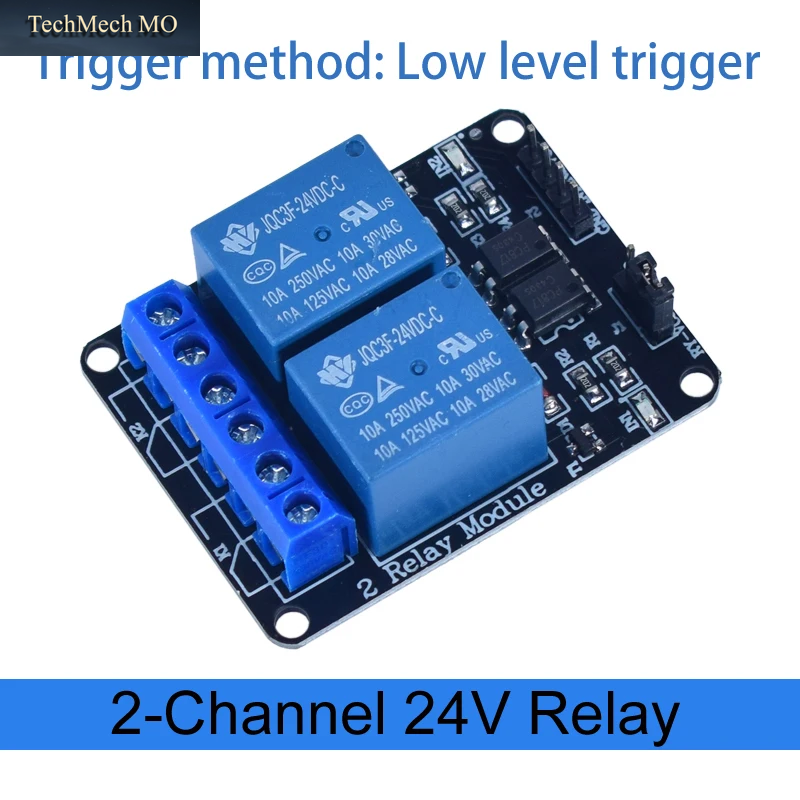

2-Kanal 5V/12V/24V Relaismodul

VCC: An den Pluspol der Stromversorgung anschließen, Versorgungsspannung: +5V/12V/24V DC

GND: An den Minuspol der Stromversorgung anschließen.

IN1: Eingangsanschluss für das Triggersignal, niedriger Pegel (0 V) aktiv, steuert das Einziehen des K1-Relais.

IN2: Eingangsanschluss für das Triggersignal, niedriger Pegel (0 V) aktiv, steuert das Einziehen des K2-Relais.

Größe: 50,4 mm*38,7 mm

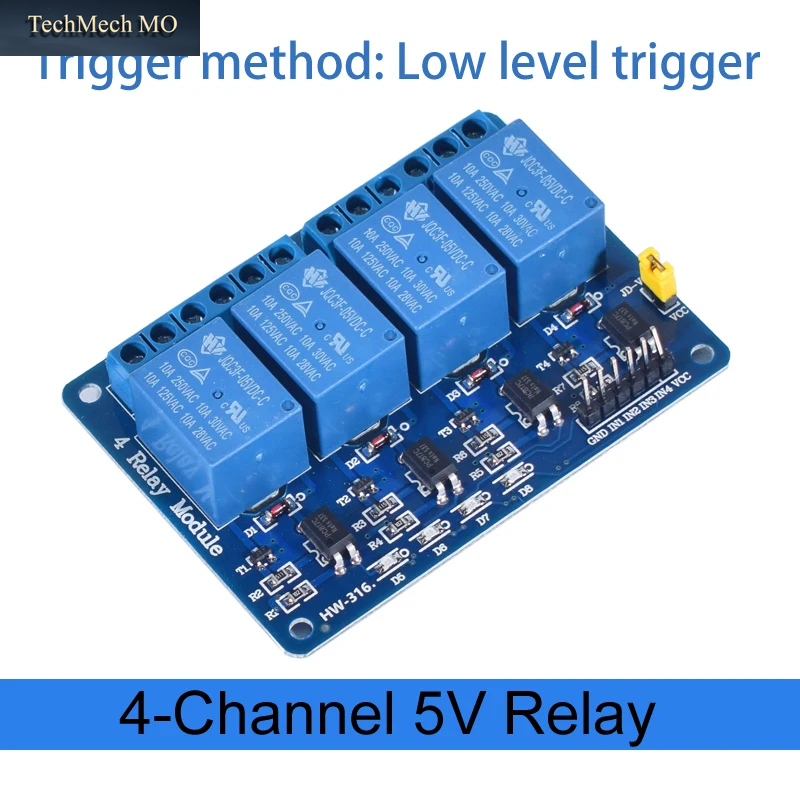

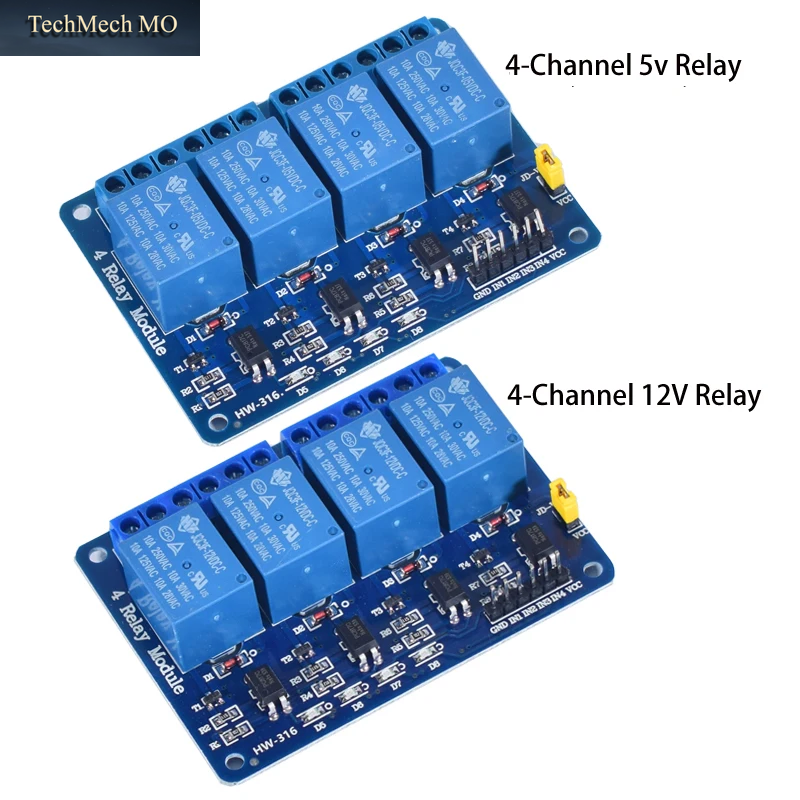

4-Kanal 5V/12V Relaismodul

VCC: An den Pluspol der Stromversorgung anschließen, Versorgungsspannung: +5V/12V DC

GND: An den Minuspol der Stromversorgung anschließen.

IN1: Eingangsanschluss für das Triggersignal, niedriger Pegel (0 V) aktiv, steuert das Einziehen des K1-Relais.

IN2: Eingangsanschluss für das Triggersignal, niedriger Pegel (0 V) aktiv, steuert das Einziehen des K2-Relais.

IN3: Eingangsanschluss für das Triggersignal, niedriger Pegel (0 V) aktiv, steuert das Einziehen des K3-Relais.

IN4: Eingangsanschluss für das Triggersignal, niedriger Pegel (0 V) aktiv, steuert das Einziehen des K4-Relais.

Größe: 55,5 mm*75,5 mm

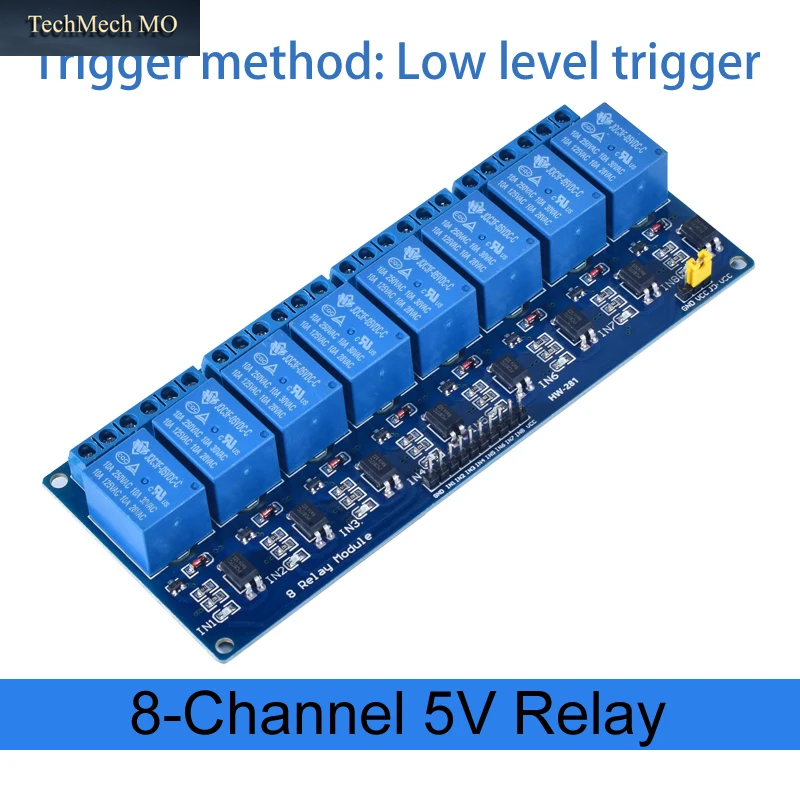

8-Kanal 5V/12V/24V Relaismodul

VCC: An den Pluspol der Stromversorgung anschließen, Versorgungsspannung: +5V/12V DC

GND: An den Minuspol der Stromversorgung anschließen.

IN1: Eingangsanschluss für das Triggersignal, niedriger Pegel (0 V) aktiv, steuert das Einziehen des K1-Relais.

IN2: Eingangsanschluss für das Triggersignal, niedriger Pegel (0 V) aktiv, steuert das Einziehen des K2-Relais.

IN3: Eingangsanschluss für das Triggersignal, niedriger Pegel (0 V) aktiv, steuert das Einziehen des K3-Relais.

IN4: Eingangsanschluss für das Triggersignal, niedriger Pegel (0 V) aktiv, steuert das Einziehen des K4-Relais.

IN5: Eingangsanschluss für das Triggersignal, niedriger Pegel (0 V) aktiv, steuert das Anziehen des K5-Relais.

IN6: Eingangsanschluss für das Triggersignal, niedriger Pegel (0 V) aktiv, steuert das Einziehen des K6-Relais.

IN7: Eingangsanschluss für das Triggersignal, niedriger Pegel (0 V) aktiv, steuert das Einziehen des K7-Relais.

IN8: Eingangsanschluss für das Triggersignal, niedriger Pegel (0 V) aktiv, steuert das Anziehen des K8-Relais.

Größe: 56,5 mm*138,4 mm
