Drehmaschinen-Glättwerkzeug Mit Stahlkugel-Rollmesser Für Glatte Oberflächenbearbeitung, Metall-Extrusionswerkzeug, Spiegelpolieren
Roll over image to zoom in
Price range: 55,99 € through 120,99 €

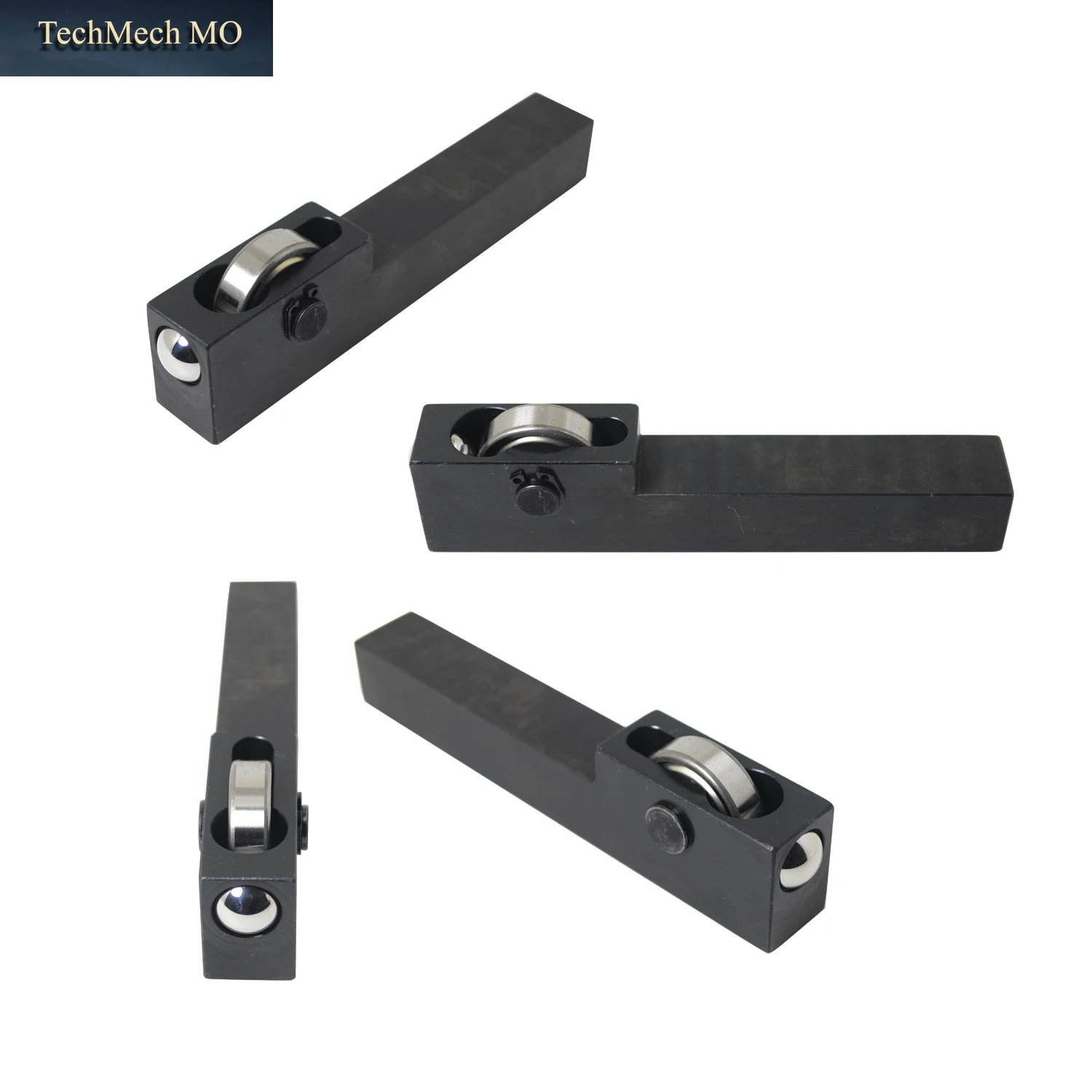

BBR16 Drehmaschinenlager Stahlkugel Rollmesser Spiegelflächenpolierwerkzeuge Metall Präzisionsfertigung Extrusionswerkzeug
Funktionsbeschreibung:
Verglichen mit den auf dem Markt erhältlichen Spiegelrollmessern:
– Schnellere Walzgeschwindigkeit und höhere Produktionseffizienz
– Geringere Wahrscheinlichkeit von Werkzeugvibrationen
Geringe Verbrauchskosten und längere Austauschintervalle, über 80 % günstiger als vergleichbare Produkte
– Einfache Struktur, einfach zu bedienen, die Mittenhöhe passt zur Maschine, keine Unterlegscheiben erforderlich
– Kugeln wie die Einsätze sind Verbrauchsmaterialien, die jeweils etwa fünfmal länger halten als ein Präzisionsdrehmesserklinge / Stifte und Lager werden nicht so leicht beschädigt
Hauptkomponenten
1. Werkzeughalter (vergüteter 45# Stahl)
2. Lagerbolzen
3. 6200 Lager
4. Suj2 Lagerstahlkugeln
5. Federklemme
Produktgröße:
BBR16-1N12L1212(12mm*12mm*135mm)
BBR16-1N16L1620(16mm*20mm*135mm)
BBR16-1N20L2020(20mm*20mm*135mm)
BBR16-1N25M2525(25mm*25mm*150mm)
BBR16-1N32P3225(32mm*25mm*165mm)
Erklärung der Spitzenhöhe:der Abstand von der Unterseite des Drehwerkzeughalters bis zur Mitte des Spannfutters.
Größenauswahl:
Für eine Drehmaschine mit einem Schwingdurchmesser von 400 und einer Spitzenhöhe von 20 wählen Sie 20 Quadrat.
Für Maschinen mit einem Schwingdurchmesser über 630 und einer Spitzenhöhe von 32 wählen Sie 32 Vierkant.
Die Stahlkugeln sind 16 mm große Suj2 importierte Lagerstahlkugeln mit einer Härte von HRC65. Sie können zum Walzen von Werkstücken mit einer Härte unter HRC50 verwendet werden.
Anwendungsszenarien:
Die Drehmaschine kann die Stirnfläche und den Außenkreis walzen und so das Schleifen ersetzen.
Es verbessert die Oberflächengüte, bis zu R0,02. Für den täglichen Gebrauch sollte sie unter Ra0,4 gehalten werden.
Gebrauchsanweisung:
Beim Einstellen des Werkzeugs bleiben Sie nah am Werkstück. Wenn Sie sehen, dass sich das Lager dreht, ziehen Sie das Rollenpolierwerkzeug zurück. Führen Sie 0,03-0,05 mm auf der X-Achse ein.
Die Z-Achse kann automatisch mit F0.15-F0.25 (abhängig vom Zustand des Werkstücks) vorschneiden.
Die empfohlene Geschwindigkeit ist die gleiche wie die Enddrehgeschwindigkeit.
Hinweise:
Das Rollpolierwerkzeug ist kein Schneidwerkzeug; es glättet lediglich hohe und tiefe Stellen auf der Oberfläche des Werkstücks. Es sollte nach dem Feindrehen verwendet werden. Die Schnittspuren sollten nicht zu tief sein, da sonst die erforderliche Oberflächengüte nicht erreicht wird.
Der Vorschub sollte 0,2 mm nicht überschreiten, da sonst das Werkzeuglager und der Werkzeughalter beschädigt werden können.
Additional information
| Farbe | Bearing Ballx5Pcs, Bbr16-1N32P3225, Bbr16-1N20L2020, Bearingx5Pcs, Bearing Pin2532X5Pcs, Bbr16-1N12L1212, Bbr16-1N25M2525, Bbr16-1N16L1620, Bearing Pin1220X5Pcs |
|---|
