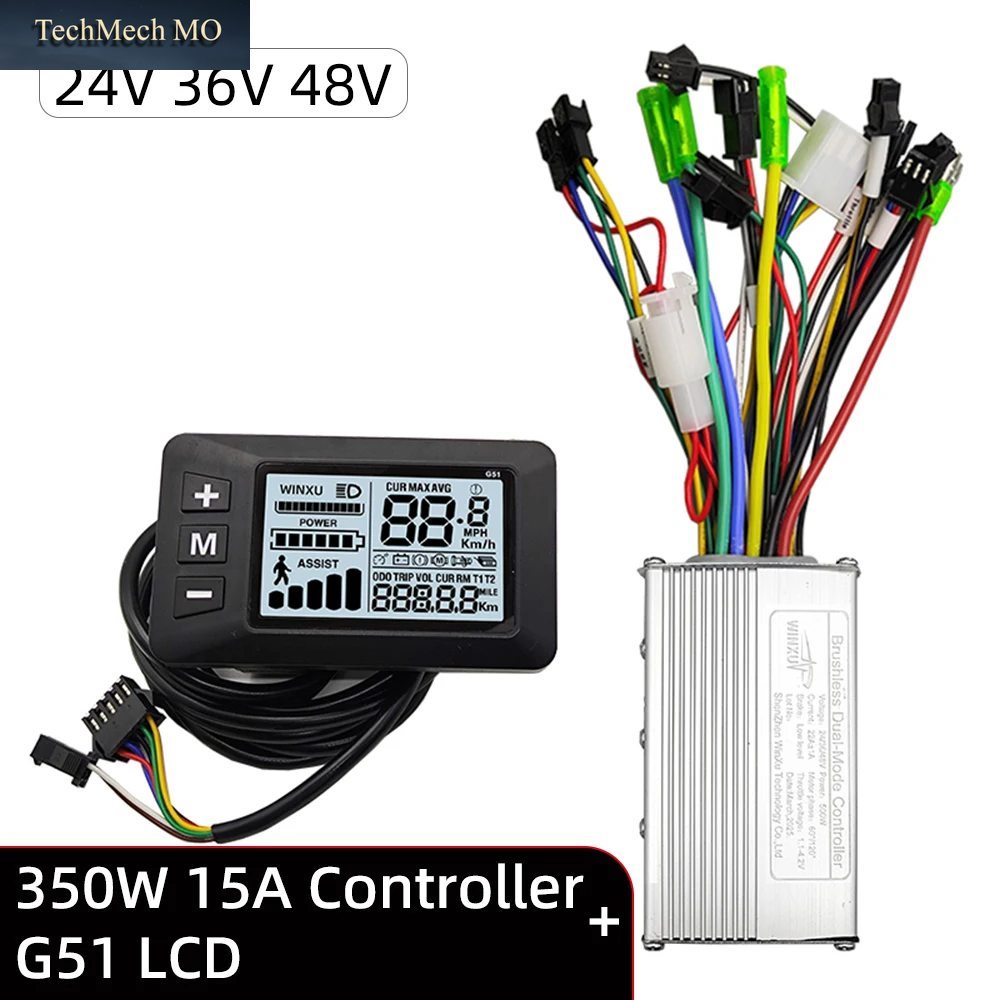

E-Bike Bürstenloser Motorcontroller 24V 36V 48V 250W 350W Mit G51 Lcd-Display-Kit Universal Für Elektrischen Faltrad-Roller

Weitere Produkte finden Sie in unserem Shop

Wichtige Hinweise

Bürstenlose Controller werden nur für bürstenlose Motoren verwendet, bei denen es sich um dreiphasige Drähte + 5 oder 6 Hall-Sensordrähte handelt.

Nicht für den Einsatz mit Bürstenmotoren geeignet, die nur zwei Drähte haben.Bitte bestellen Sie diesen Controller nicht für Bürstenmotoren.

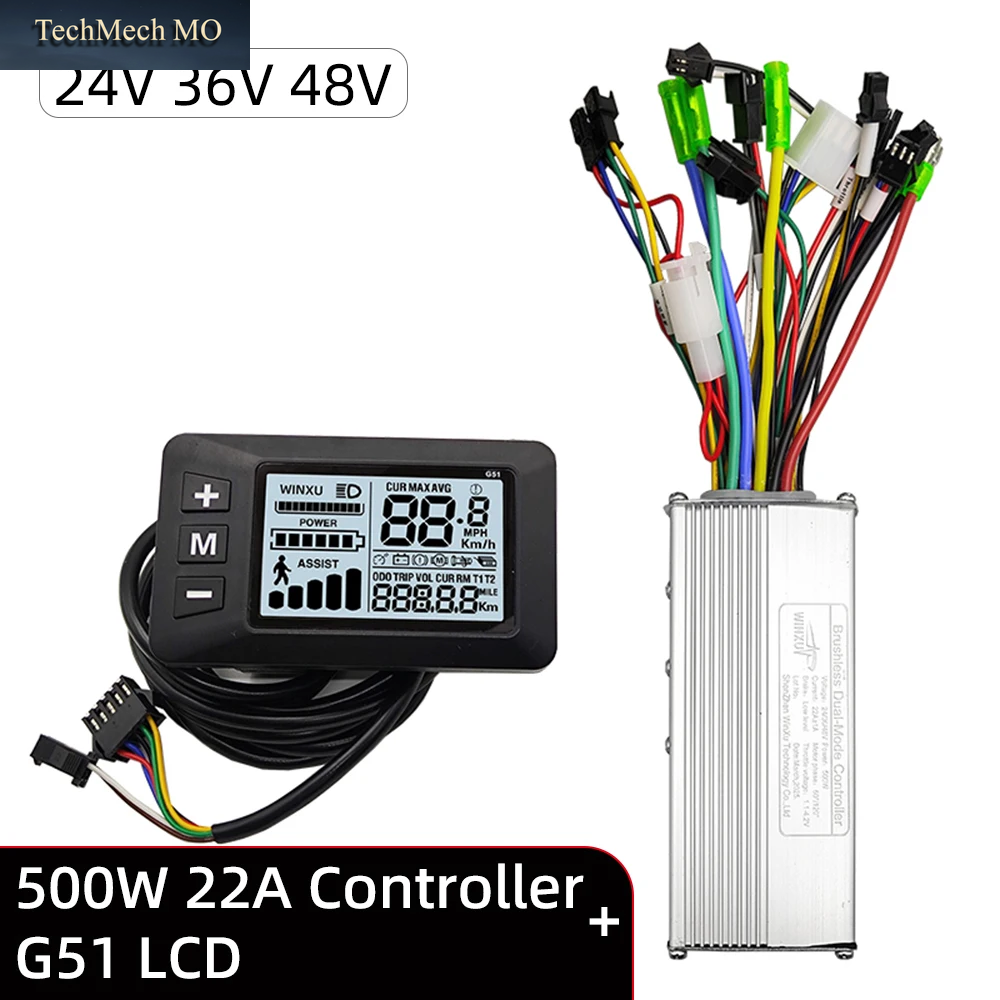

Bürstenloser Motorantriebscontroller für E-Bikes und G51 LCD-Display-Kit

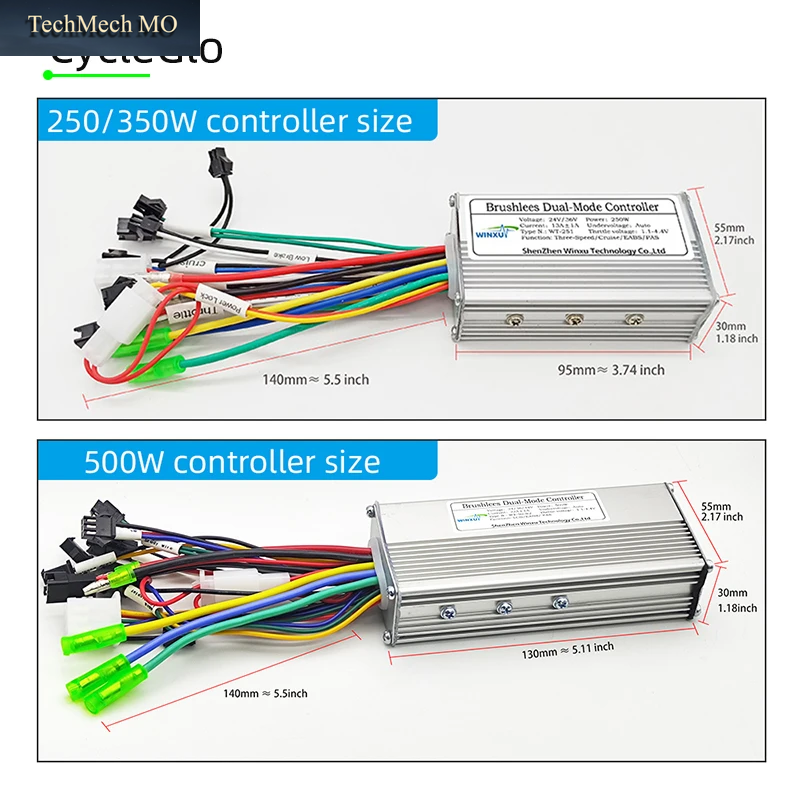

Winxu® Größe des bürstenlosen Tech-Controllers

Produktdetail anzeigen

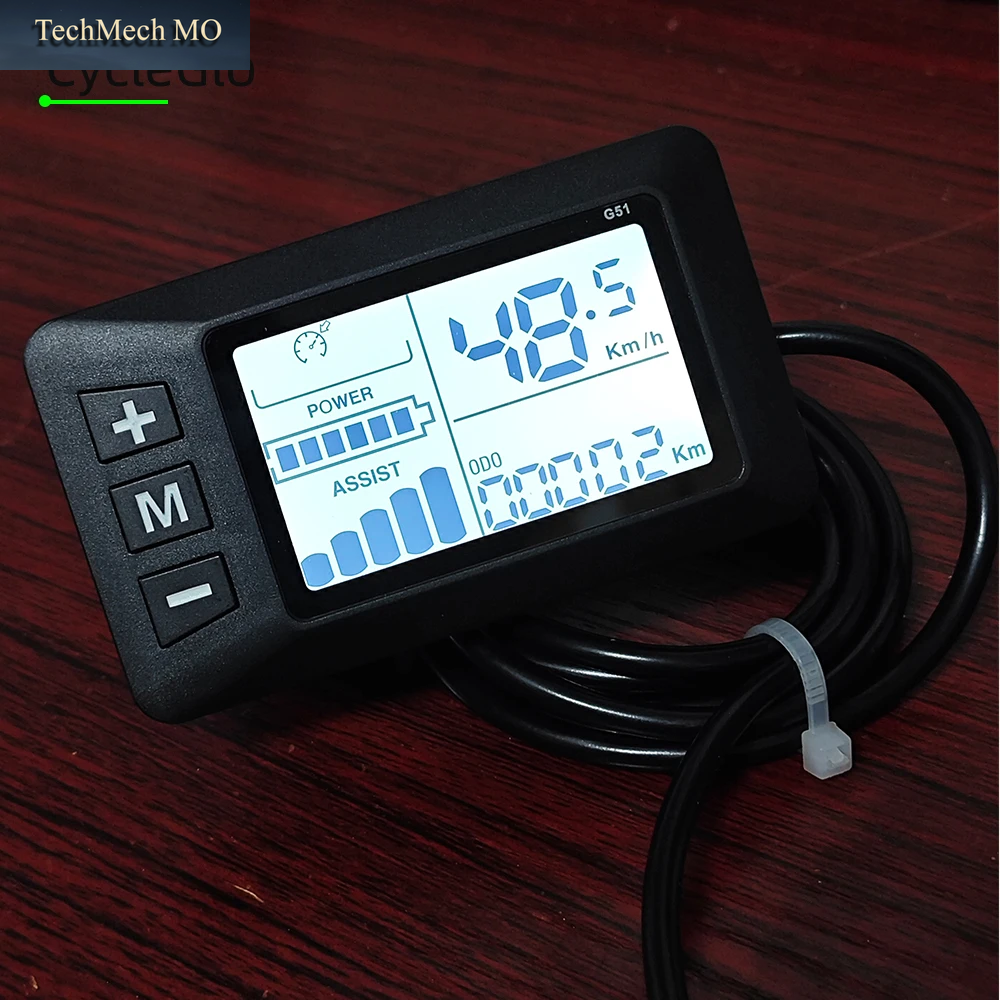

Details zum S866-LCD-Display

Tipp:
Dieses Erscheinungsbild dieses Produkts ist universell für S866-LCDs in Schwarz, Weiß und Farbe

Winxu® Schaltplan für bürstenlosen Controller

Tipp:
Dieser Controller-Hall-Sensor verfügt über ein 6-Draht-LCD-Hall-Sensor-Geschwindigkeitsanzeige. Dieser Controller ist auch mit einem 5-Draht-Hall-Sensor kompatibel.

Beschreibung des LCD-Display-Kabels

Beschreibung der LCD-Anzeigetaste

Taste „+“:
Kurz drücken: Gang erhöhen
Langes Drücken: Scheinwerfer ein-/ausschalten

Taste „-“:
Kurz drücken: Gang verringern
Langes Drücken: Rufen Sie 6 km/h oder den Tempomat auf

Power-Taste:
Kurz drücken: Datenanzeige umschalten
Langes Drücken: Gerät ein-/ausschalten

Referenz zur einfachen Installation der Verkabelung

1. Controller
2. bürstenloser Motor
3.LCD-Display
4.PAS-Sensor
5. Gashebel
6.Doppelbremse (niedriger Pegel)

Dies ist eine grundlegende Montagereferenz. Das Bild verwendet einen bürstenlosen Getriebemotor mit Hall-Sensor. Dieser Motor ist ein 6-Draht-Hall-Sensor.

Wenn Sie ihn für einen E-Scooter-Nabenmotor verwenden, unterstützt dieser Controller auch 5-Draht-Hall-Sensoren.Bitte stellen Sie sicher, dass der Motor über einen Hall-Sensor verfügt, da dieser Controller die Drehzahl vom Hall-Sensor als Signal für die LCD-Geschwindigkeitsanzeige erhält. Wenn Ihr Motor keinen Hall-Sensor hat, kann dieser Controller keine Drehzahldaten für das LCD bereitstellen.

Nicht für beschädigte Hall- oder Hall-lose Motoren verwenden (Hall-lose Motoren verfügen nur über 3-Phasen-Kabel).Bitte nicht für Bürstenmotoren verwenden, dieser Controller unterstützt ihn nicht.

Beschreibung der Einstellung des LCD-Displays

1.Halten Sie die Tasten „+“ und „-“ gleichzeitig 3 Sekunden lang gedrückt, um in den Einstellungsmodus zu gelangen.

Beschreibung der Schnittstelle des LCD-Einstellungsmodus

1.Einstellungsoptionen
Die Einstellungsoptionen beginnen mit dem Buchstaben P werden hier angezeigt und die Bedeutung jedes Einstellungsgegenstands wird auf der nächsten Seite beschrieben.

Drücken Sie die Taste „Power / M“, um den Einstellungselement zu ändern.

2.Optionsparameter
Dies ist der Parameterauswahlbereich für jede Einrichtungsoption, der blinkt.
Drücken Sie die Tasten „+“ und „-“, um den gewünschten Parameter auszuwählen.

Warten Sie dann 5 Sekunden, bis der Setup-Modus automatisch verlassen wird.

Parametereinführung

P01: Helligkeit der Hintergrundbeleuchtung
P02: Kilometerstandseinheit
P03: Spannungsauswahl
P04: Schlafzeit
P05: PAS-Getriebe
P06: Raddurchmesser
P07: Geschwindigkeitsmagnet
P08: Geschwindigkeitsbegrenzung
P09: Nullstart, ohne Nullstart
P10: Einstellung des Antriebsmodus, 0: PAS-Antrieb, 1: Drosselklappenantrieb, 2: PAS- und Drosselklappenantrieb
P11: PAS-Empfindlichkeitseinstellung
P12: Einstellung der PAS-Startstärke
P13: Einstellung des PAS-Magnetscheibentyps
P14: Einstellung der aktuellen Grenzwert
P15-16-17-18-19: Funktionen noch nicht geöffnet, bitte ignorieren, nicht einrichten

Tipp:
P09- und P14-Einstellungen sind für diesen Controller nicht gültig

P08-Geschwindigkeitsbegrenzungseinstellung. Wenn Sie die Geschwindigkeit begrenzen müssen, bestätigen Sie bitte das Geschwindigkeitsbegrenzungsverhältnis von 1 % bis 100 %, und keine Geschwindigkeitsbegrenzung bei der Einstellung von 100 %.Bitte stellen Sie das Geschwindigkeitsbegrenzungsverhältnis entsprechend der Google-Kartennavigation selbst ein. Die Einstellung hier kann keine 100-prozentige Genauigkeit garantieren.

Referenz zur Methode zur genauen LCD-Anzeige der Geschwindigkeitseinstellung

P06 Bitte stellen Sie Ihren Raddurchmesser in Zoll ein. Der Raddurchmesser beträgt beispielsweise 27,5 Zoll. Bitte stellen Sie ihn auf 27,5 in P06 ein, dann ist alles in Ordnung.

Öffnen Sie dann bitte die Google-Kartennavigations-App Ihres Mobiltelefons, um die Geschwindigkeit zu messen. Fahren Sie bitte mit hoher Geschwindigkeit und beobachten Sie die von der Navigation angezeigte Echtzeitgeschwindigkeit und die vom LCD angezeigte Echtzeitgeschwindigkeit, wenn die vom LCD angezeigte Geschwindigkeit kleiner ist als die von der Navigation angezeigte Echtzeitgeschwindigkeit, reduzieren Sie bitte den Parameter im P07.Wenn die vom LCD angezeigte Geschwindigkeit höher ist als die durch die Navigation angezeigte Echtzeitgeschwindigkeit, erhöhen Sie bitte den Parameter im P07.
Und so weiter, bis die Einstellung mit der Echtzeitgeschwindigkeit der Navigationsanzeige übereinstimmt, können Sie die Einstellung stoppen, d. h. die Geschwindigkeitsanzeige ist abgeschlossen.

FAQ

F: Unterstützt es meinen Motor?
A: Bürstenlose Hall-Motoren werden unterstützt, 5-Draht-Hall und 6-Draht-Hall sind in Ordnung.

F: Ist mein Motor ein bürstenloser Motor?
A: Der bürstenlose Motor besteht aus 3-Phasen-Draht (dickem Draht) + 6 oder 5 Hall-Draht (dünn), andere sind keine bürstenlosen Motoren.

F: Warum zeigt das LCD-Display E07 an?
A: Das liegt daran, dass Sie es zum ersten Mal installieren, dass der Controller nicht mit der Übereinstimmung abgeschlossen ist. Bitte schließen Sie die selbstlernenden Kabel so an, dass sie zu Ihrem Motor passen, dann verschwindet der Hochgeschwindigkeitsantrieb E07.

F: Wie passt man den Motor an?
A: Bitte schließen Sie nach dem Einschalten die selbstlernenden Kabel (die männlichen und weiblichen Anschlüsse der beiden grünen Drähte) an den Controller an. Der Motor wird angetrieben. Wenn der Motor in umgekehrter Richtung angetrieben wird, trennen Sie ihn bitte und ändern Sie die Fahrrichtung erneut.Wenn der Motor in umgekehrter Richtung angetrieben wird, trennen Sie ihn bitte und ändern Sie die Fahrrichtung erneut.Nachdem der Motor stabil und in die Vorwärtsrichtung angetrieben wurde, trennen Sie bitte die selbstlernenden Kabel und treiben Sie den Motor mit hoher Geschwindigkeit mit dem Gashebel an, um die Anpassung abzuschließen.

Bei weiteren Fragen hinterlassen Sie bitte eine Nachricht an den Kundenservice unseres Shops. Wir werden innerhalb von 12 Stunden antworten. Arbeitszeit des Online-Kundendienstes: 9:00 Uhr – 22:00 Uhr.

Bitte machen Sie bei Fragen ein detailliertes Video oder ein Foto des Problems, um das Problem schneller für Sie zu lösen.
