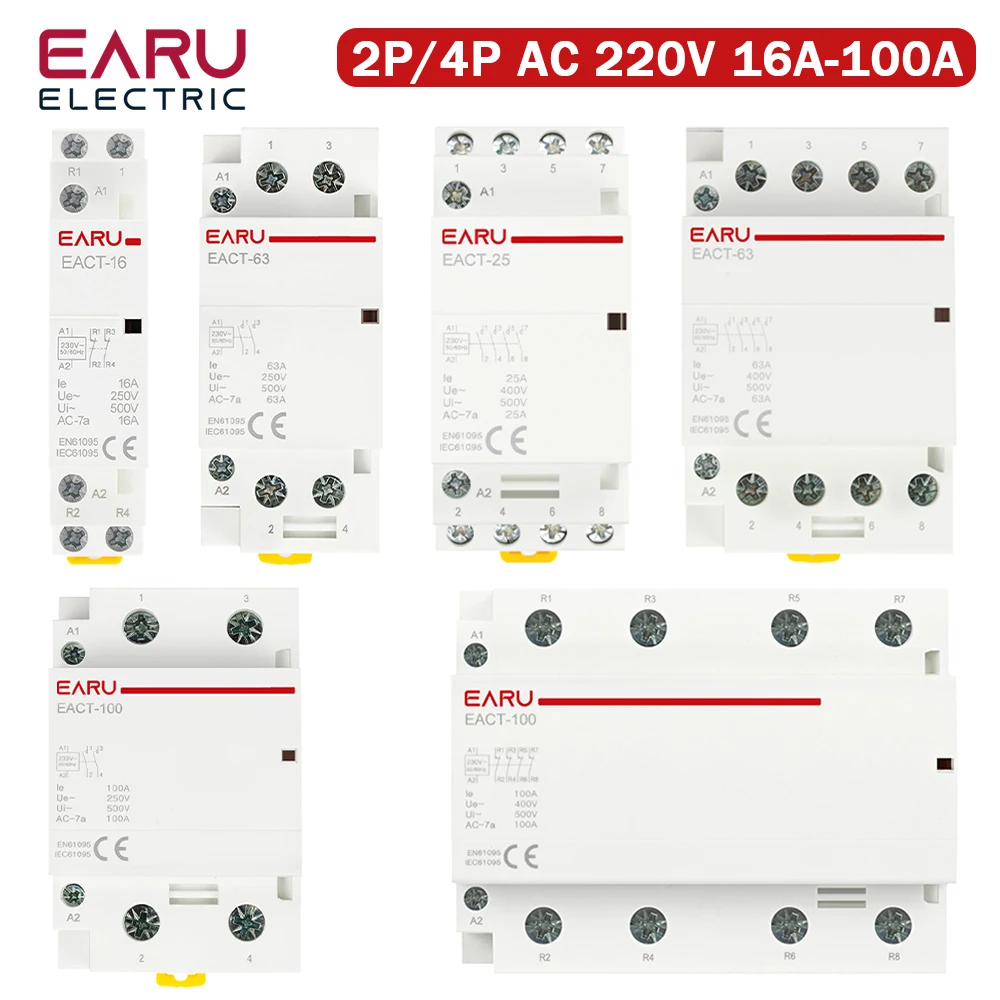

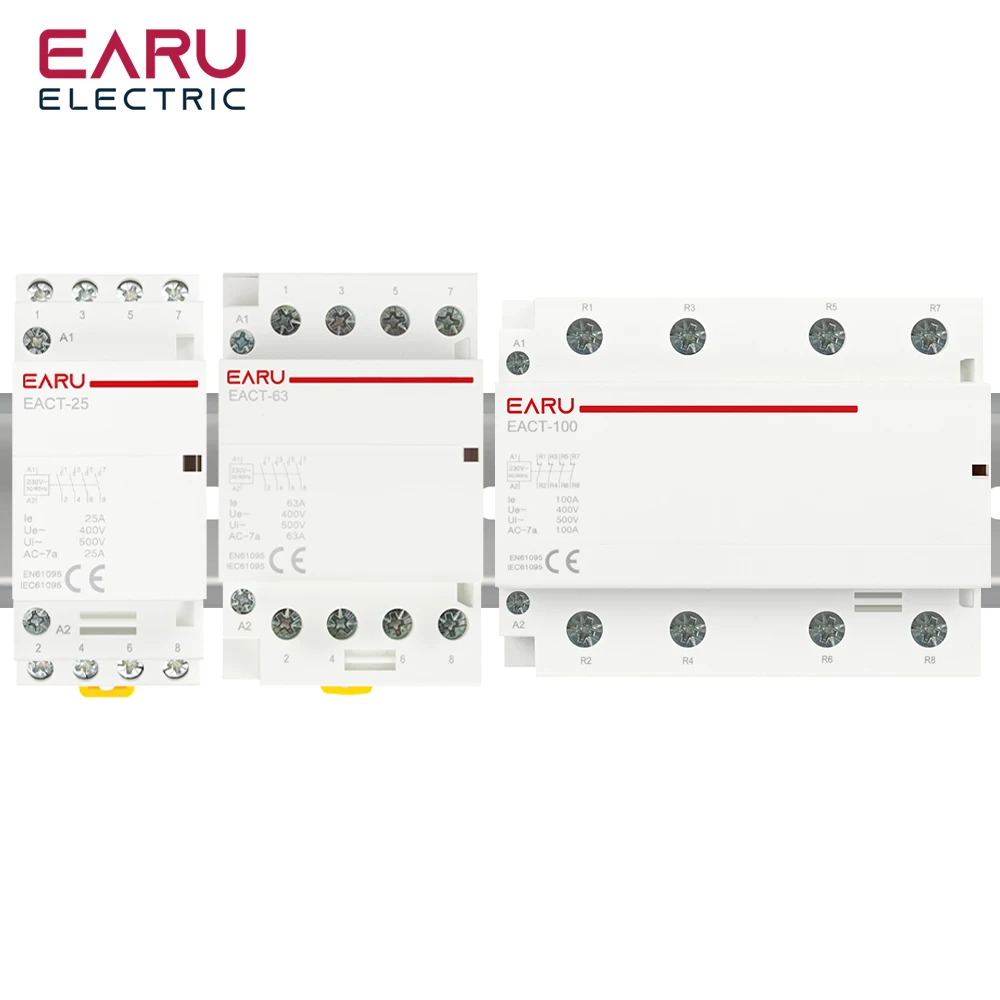

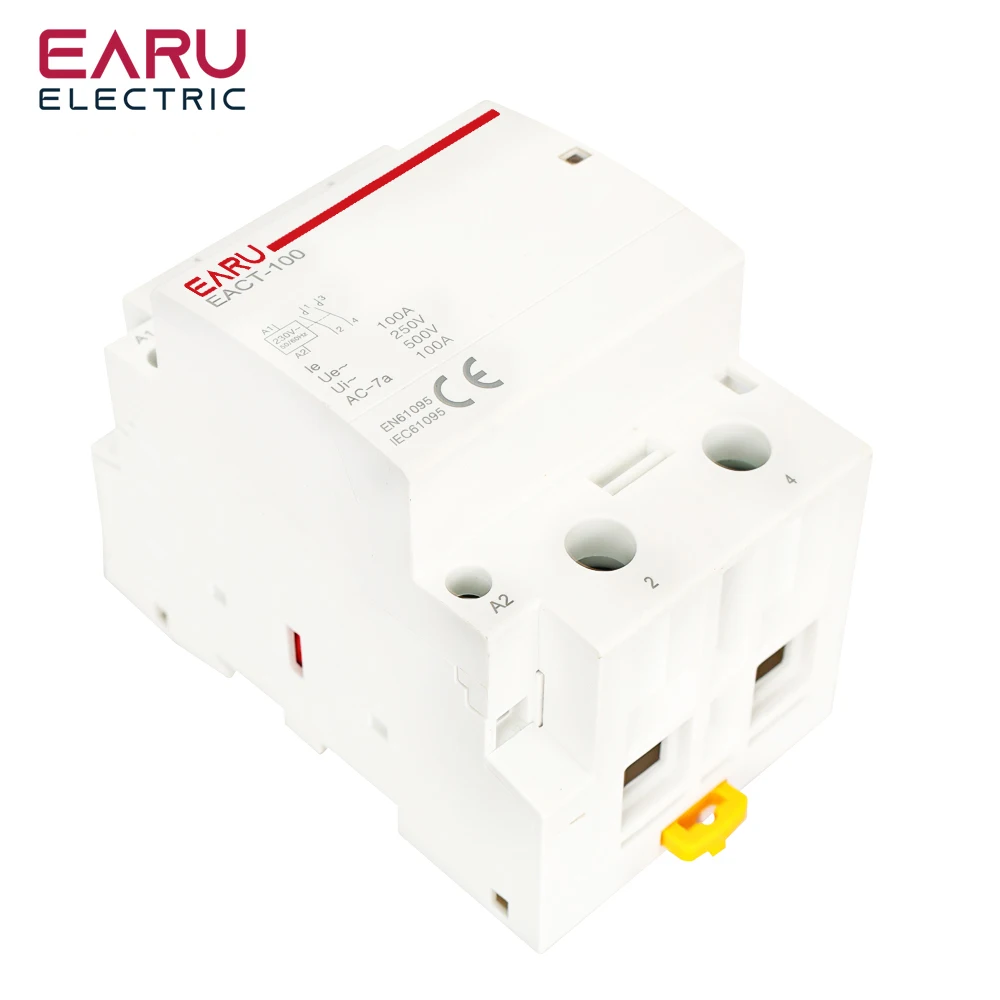

EARU 2P 4P 16A 20A 25A 32A 50A 40A 63A 100A AC 230V Din-Schienen-Haushaltsmodul-Wechselstromschützschalter Für DIY Smart Home

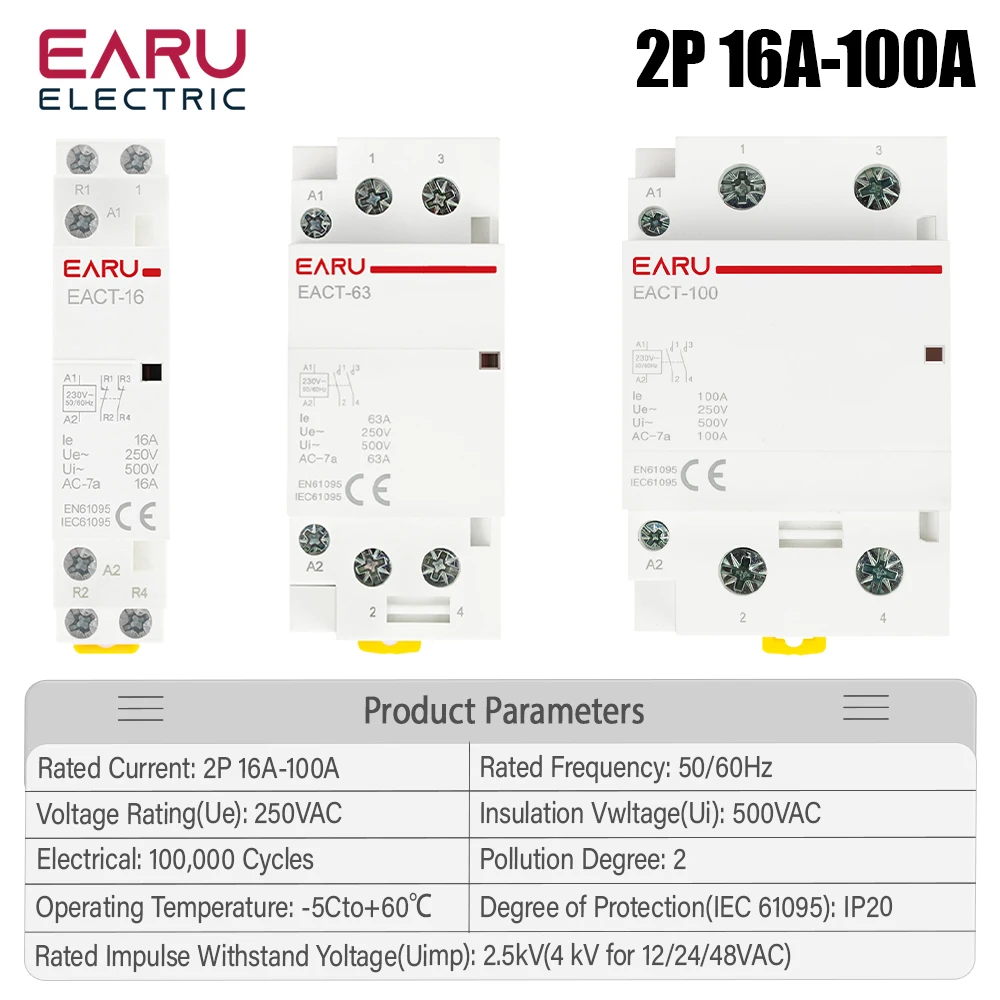

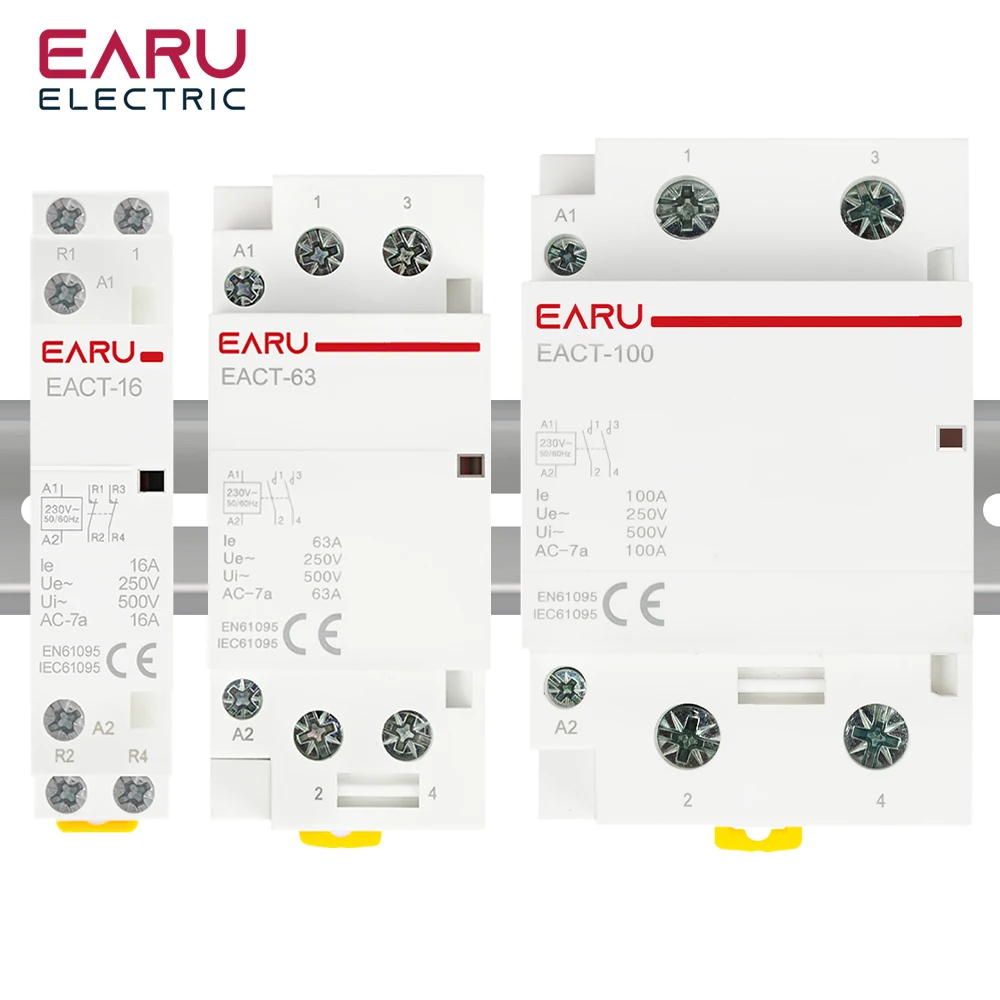

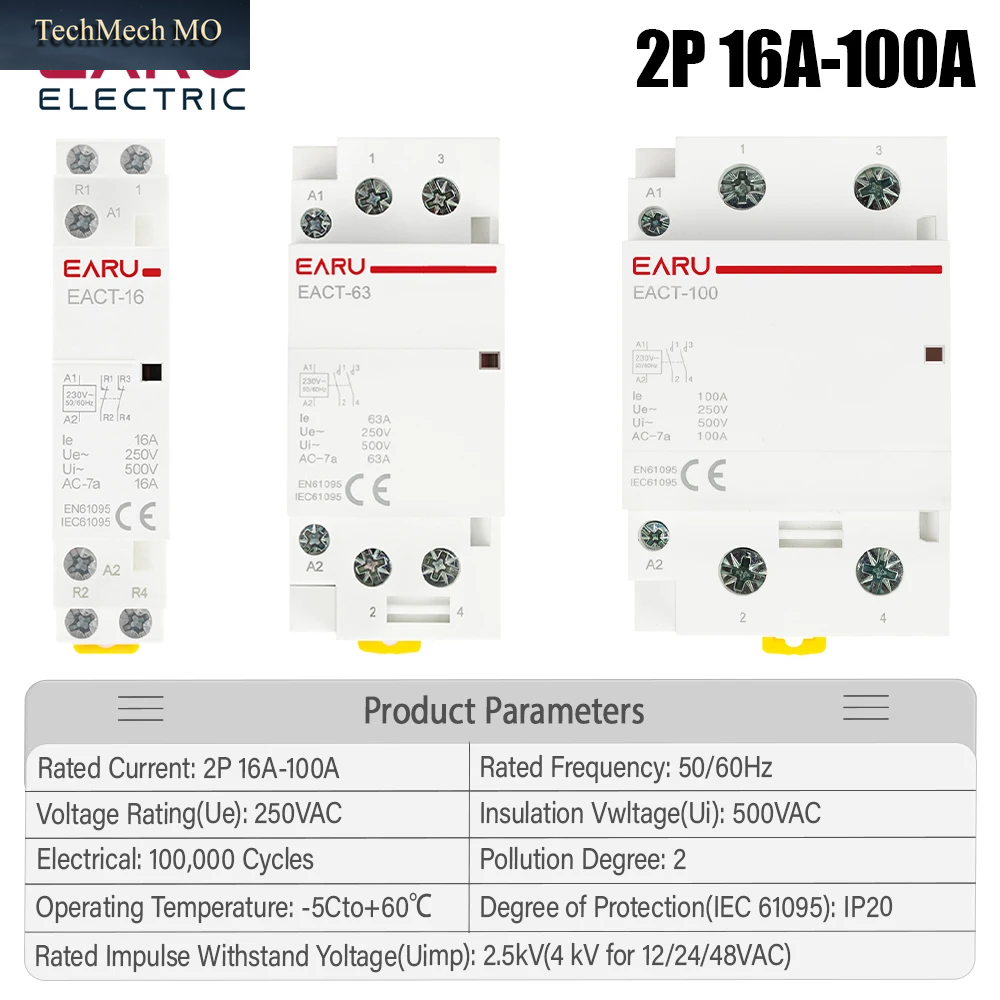

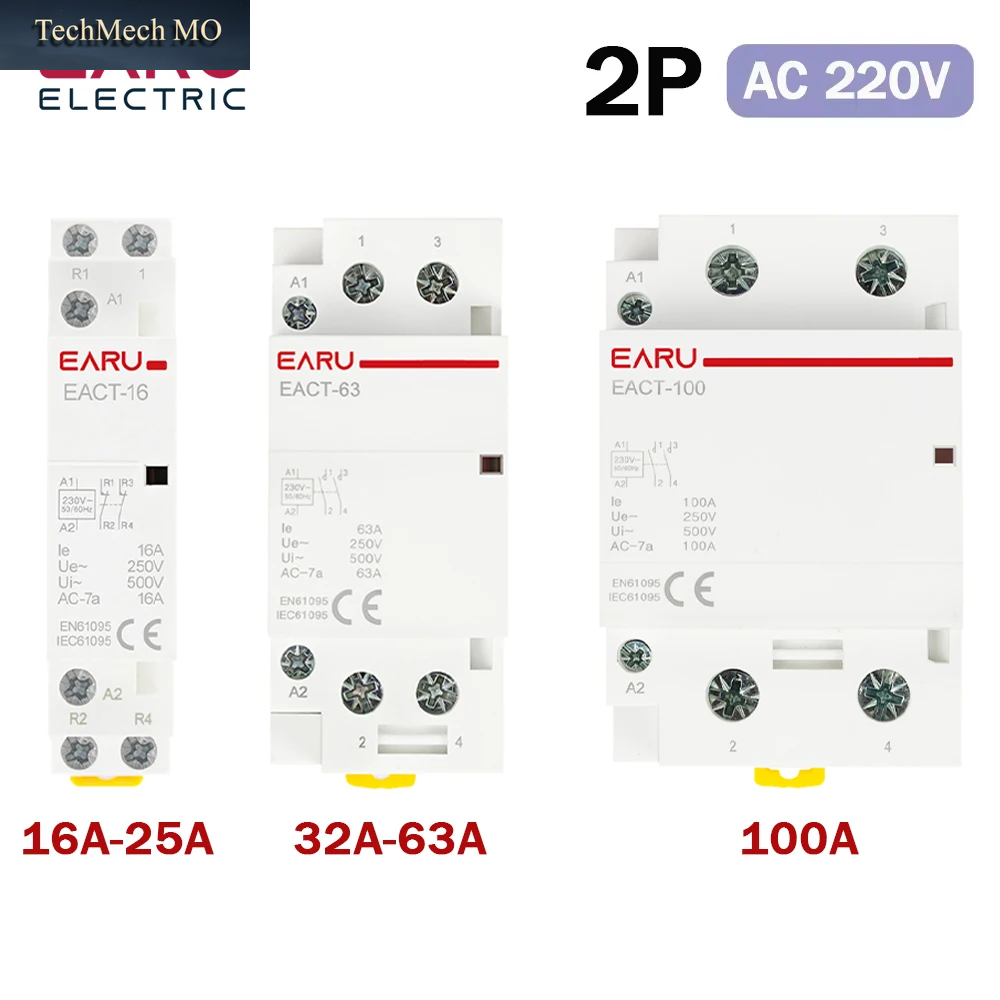

EACT 2P 16A/20A/25A/32A/40A/63A/100A AC220V/230V

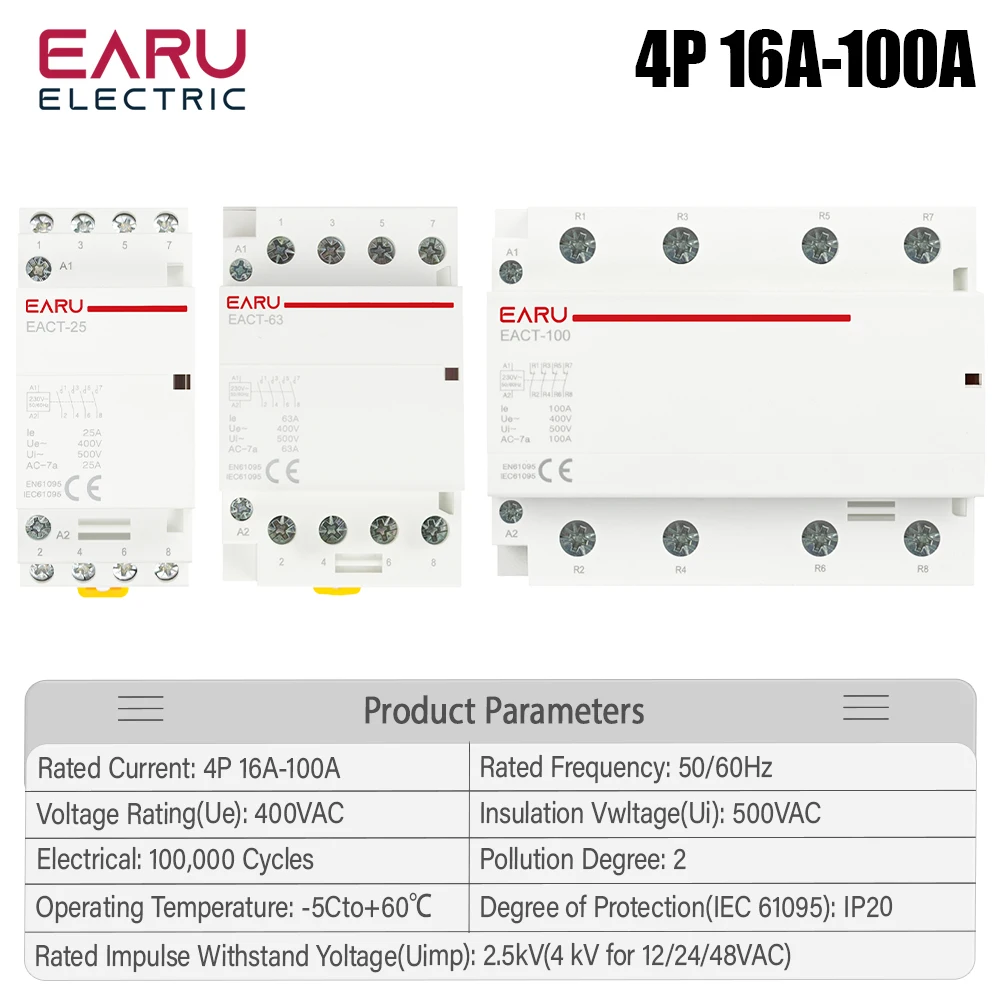

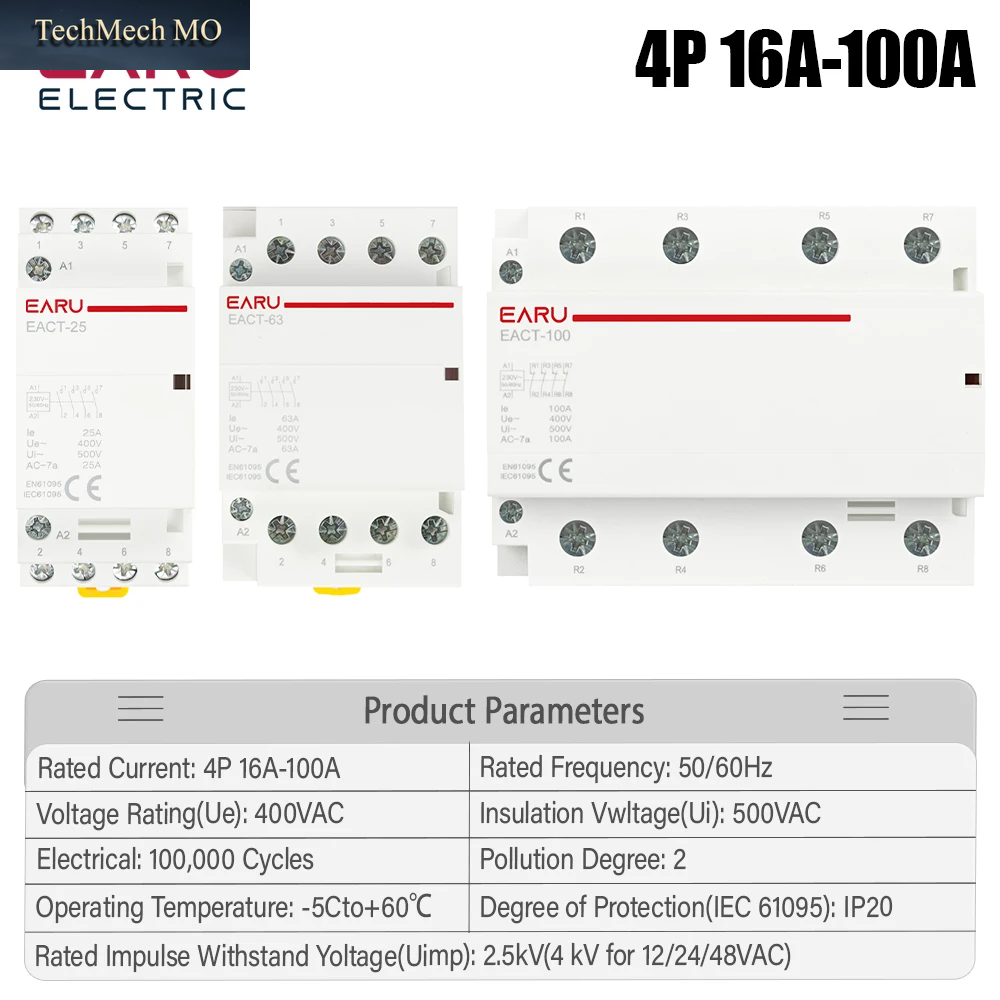

EACT 4P 16A/20A/25A/32A/40A/63A/100A AC220V/230V

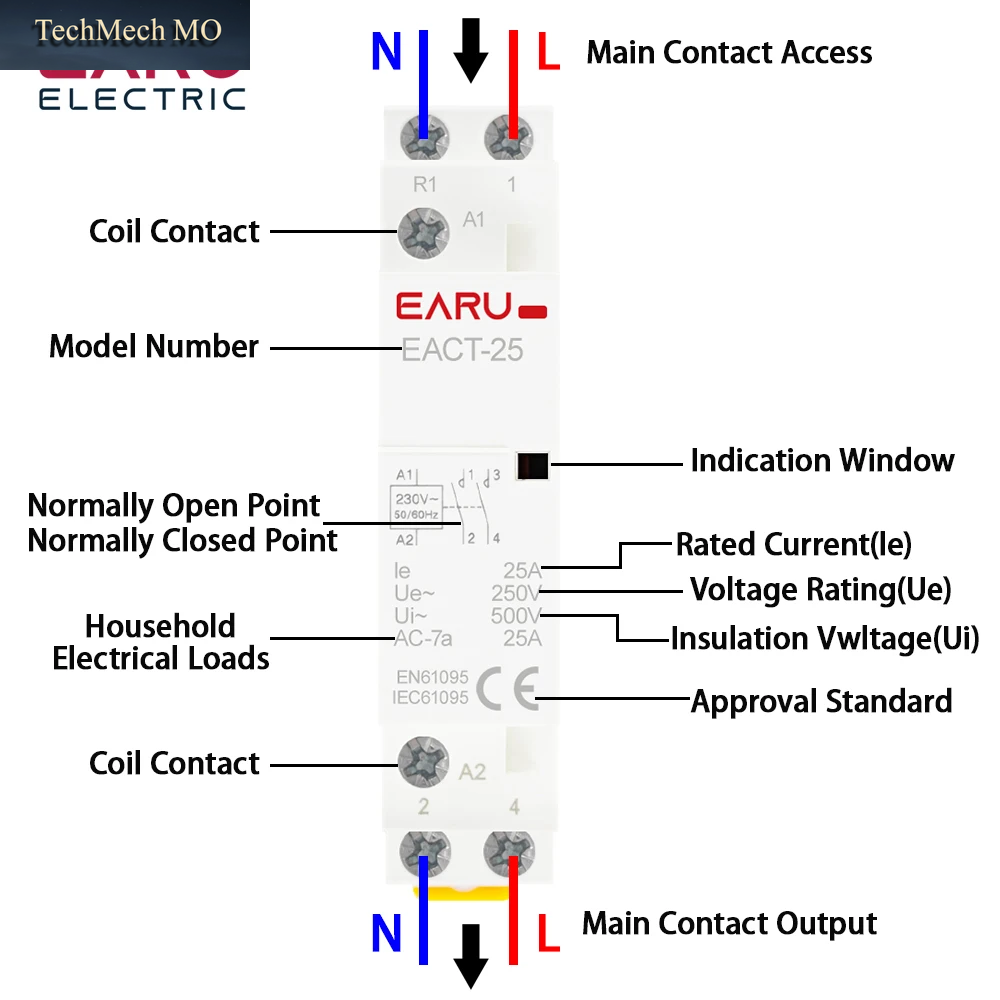

Das Haushalter-AC-Schütz ist hauptsächlich für AC-Schaltkreise mit 50 Hz oder 60 Hz mit 230 V konzipiert. Nennbetriebsspannung bei AC7a-Nutzung, Nennbetriebsspannung bis 230 V, Nennbetriebsstrom bis 25 A, Nennbetriebsspannung bei AC7b-Nutzung, Nennstrom bis 10 A.Verwendung in einer Unterbrechleistung unter 6 kA-Schaltung.Zum Fernschließen oder Unterbrechen des Stromkreises.

Anwendung:für Zuhause, Wohnung, Hotel, automatische Abschaltung oder Anschluss der Stromversorgung.

Normale Arbeits- und Installationsbedingungen

• Umgebungstemperatur: -5°C bis +40°C, die durchschnittliche Temperatur nicht mehr als +35°C in 24 Stunden.

• Höhe: nicht mehr als 2000 m.

• Atmosphärische Bedingungen: Die relative Luftfeuchtigkeit des Installationsortes sollte nicht mehr als 50 % betragen, wenn die maximale Temperatur +40 beträgt°C: Bei niedrigerer Temperatur ist eine höhere relative Luftfeuchtigkeit zulässig.Die monatliche durchschnittliche Mindesttemperatur im nassesten Monat sollte +25 nicht überschreiten°C und die monatliche durchschnittliche maximale relative Luftfeuchtigkeit dieses Monats nicht mehr als 90 %. Außerdem sollte der durch Temperaturänderungen verursachte Tau auf der Oberfläche der Produkte berücksichtigt werden.

• Klasse der Verschmutzung: Klasse 2.

• Installationszustand: Klasse II.

Anwendungsanleitung

1.Überprüfen Sie vor der Installation, ob das Schütz mit dem Anwendungsbereich und dem Betriebszustand einverstanden ist.

2.Ziehen Sie während der Installation die Bewegungsstopperkomponente nach unten, setzen Sie das Schütz auf die sichere Querbahn und drücken Sie dann die Bewegung nach oben. Stoppen Sie die Komponente, um das Schütz auf der sicheren Querbahn zu befestigen, vermeiden Sie ein Lösen und Herunterfallen, ziehen Sie die Bewegung nach unten und stoppen Sie die Komponente, wenn Sie möchten entfernen Sie das Schütz.

Vorsicht

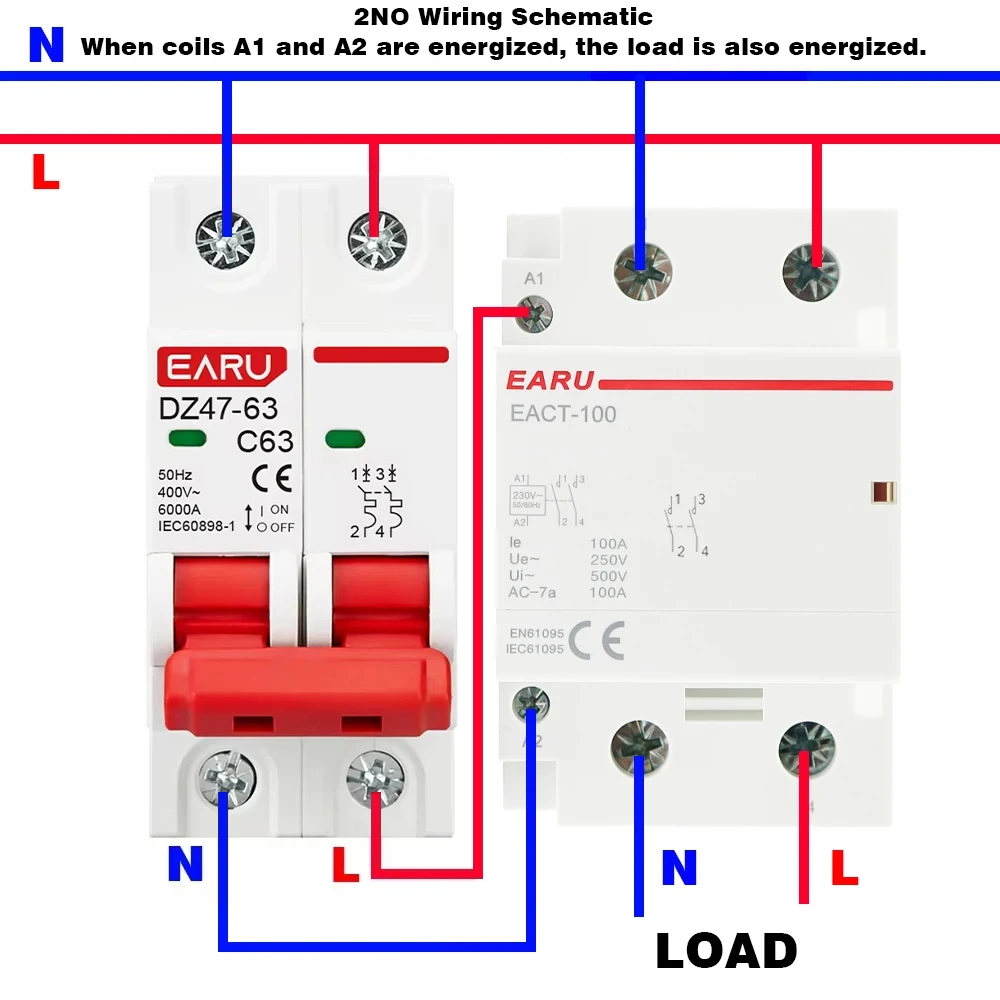

a).Stellen Sie sicher, dass das richtige Verbindungsmodus vorhanden ist

b).Schrauben Sie während des Anschlusses die Bindeschraube fest
