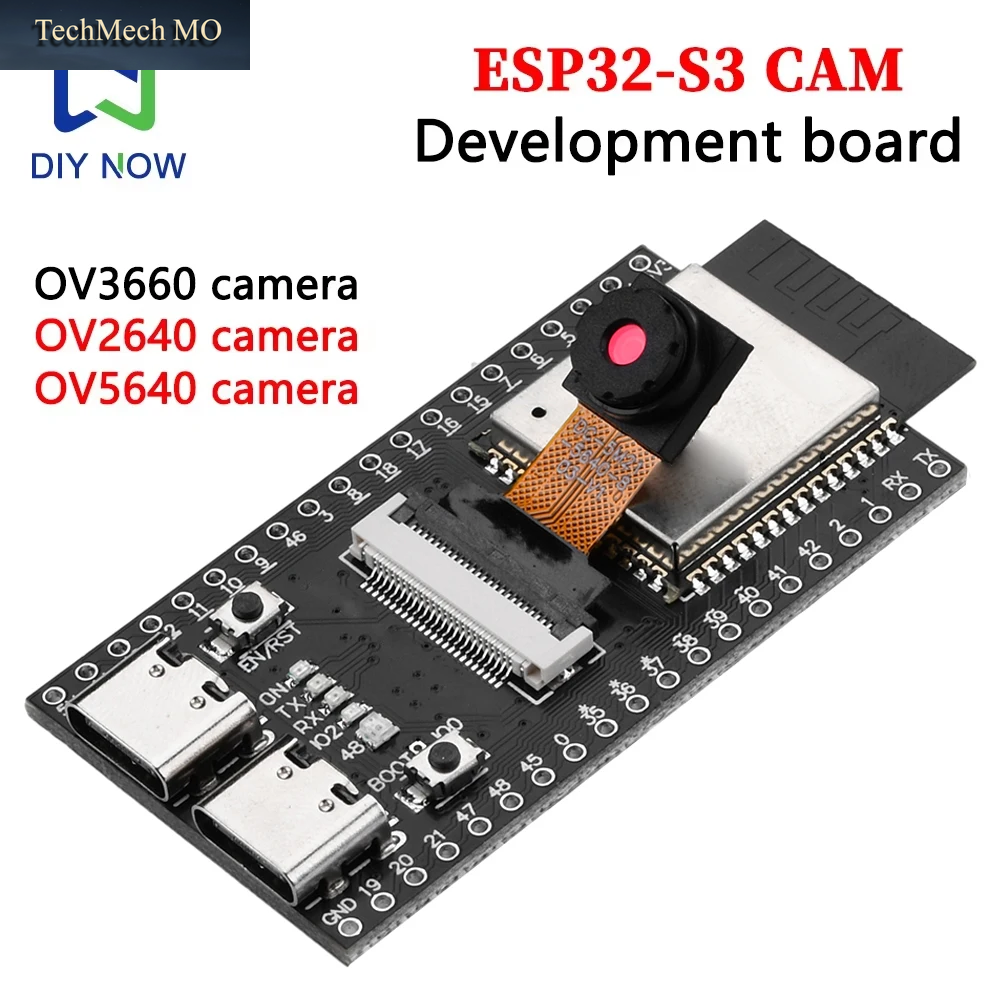

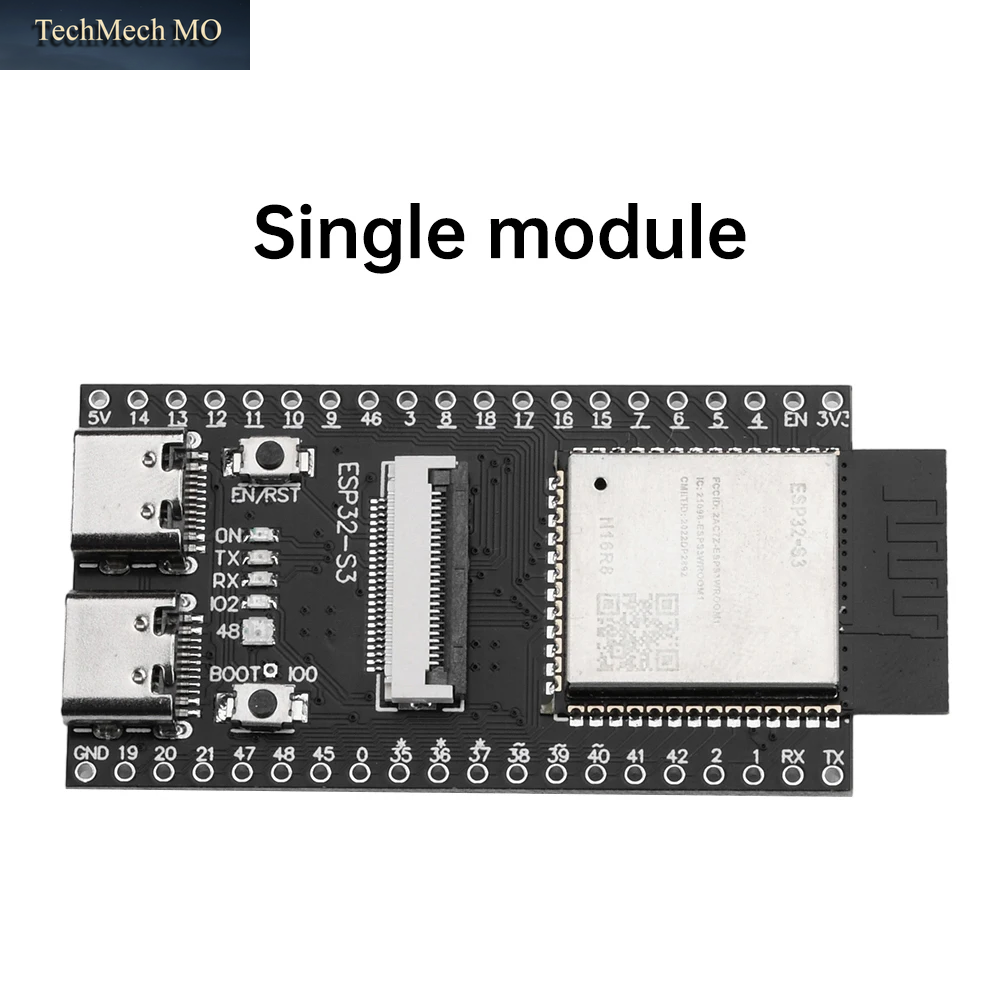

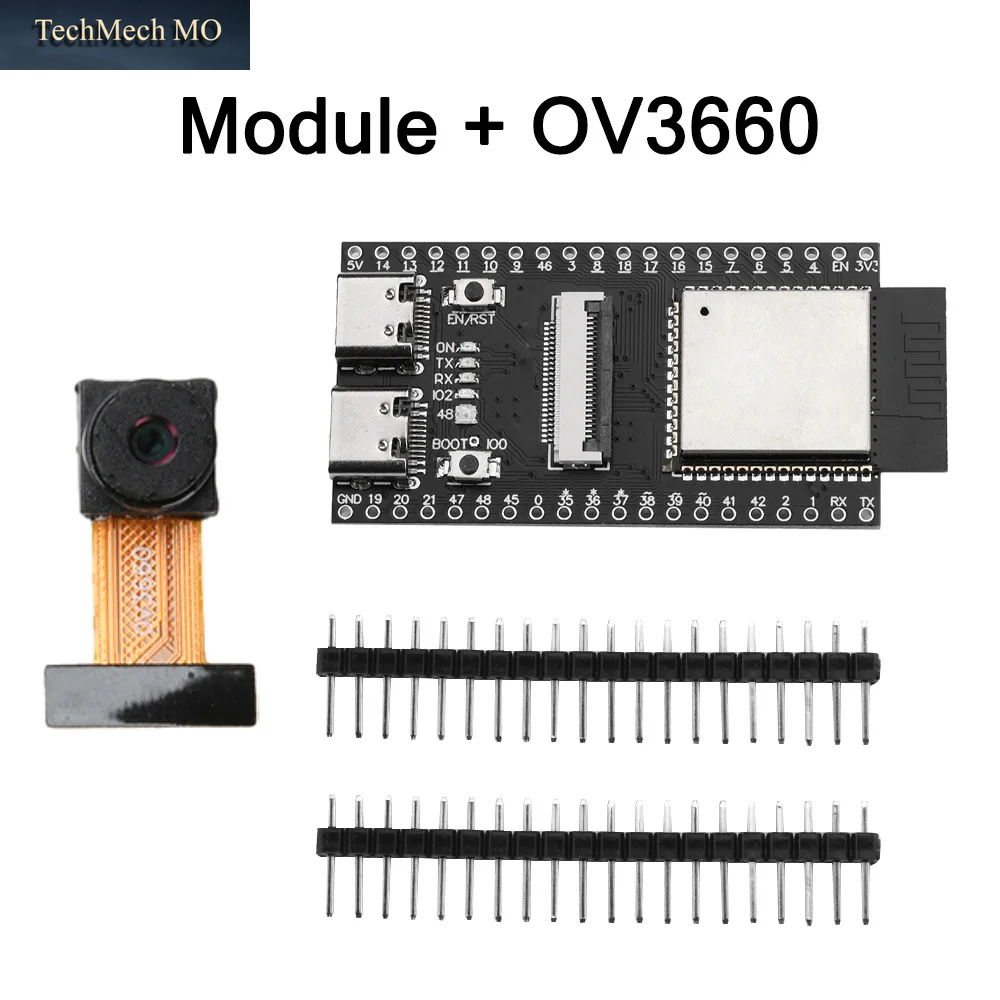

ESP ESP32-S3 CAM Wifi Bluetooth Development Board Modul Onboard ESP32-S3 N16R8 Dual TYPE-C OV2640 /OV5640/OV3660 Kamera

und drahtlose Bluetooth LE 5.0/Mesh Dual-Mode-Kommunikation.Unterstützt 2,4-GHz-Band (20/40 MHz-Bandbreite), Datenraten bis zu 150 Mbit/s und mehrere Energiesparmodi – ideal für batteriebetriebene Geräte, wodurch die Laufzeit bei gleichzeitiger Beibehaltung einer stabilen Konnektivität verlängert wird.Wi-Fi und Bluetooth koexistieren nahtlos und teilen die gleiche Antenne für ein vereinfachtes Design.

✅ Leistungsstarker Prozessor und reichlich Stauraum von Xtensa® Dual-Core-32-Bit-LX7-CPU (bis zu 240 MHz), gepaart mit 384 KB ROM, 512 KB SRAM, 16 KB RTCSRAM und 8 MB PSRAM.Bewältigt mühelos komplexe Algorithmen, Multitasking und Datenintensive Anwendungen – perfekt für IoT-Gateways, intelligente Sensoren und Multimedia-Projekte.

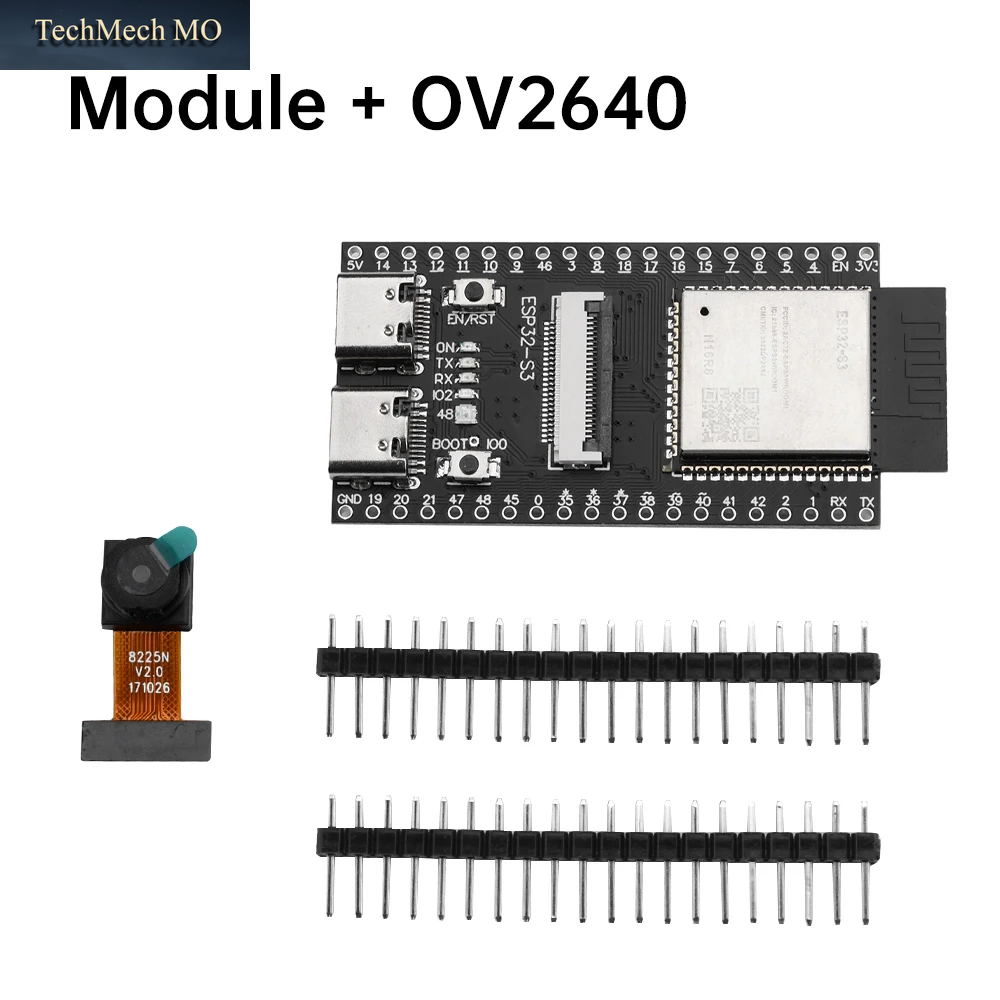

✅Vielseitige Peripheriegeräte und Erweiterungsoptionen verfügen über 45 GPIOs, 2×12-Bit-ADC (bis zu 20 Kanäle) und eine Fülle digitaler/analoger Schnittstellen: 4×SPI, 3×UART, 2×I2C, 2×I2S, 1×USB OTG, 1×LCD-Schnittstelle (RGB/808080/MOTO6800), 1×DVP-Kamera-Schnittstelle (8-16 Bit) und mehr.Unterstützt optionale OV2640/OV5640/OV3660-Kameras für Bildaufnahmeprojekte sowie Hardware-Sicherheitsmechanismen, um strenge Sicherheitsanforderungen zu erfüllen.

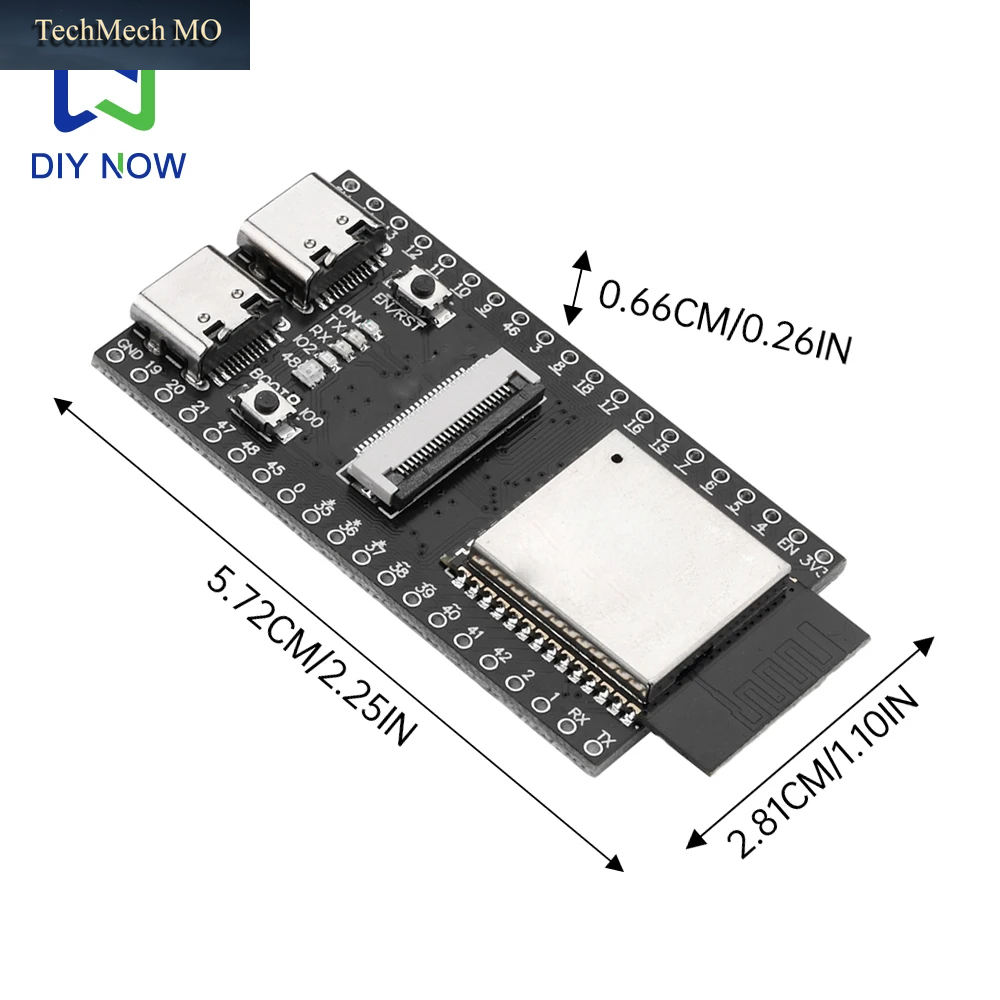

✅ Zuverlässigkeit in Industriequalität und kompaktes Design in einem breiten Temperaturbereich (-40).°C bis 65°C), wodurch es für den Einsatz geeignet ist für Innen-/Außen-, Industrie- und Automobilelektronikanwendungen.Seine kompakte Größe (57 mm × 28 mm) spart Platz bei Ihren Projekten, während die integrierte PCB-Antenne für starke HF-Leistung und Anti-Interferenz-Fähigkeiten sorgt.

✅ Erweiterte Funktionen für professionelle Projekte: Enthält Antennenvielfalt, 802.11mc FTM, externe Leistungsverstärkerunterstützung, Werbeerweiterungen und mehrere Werbungssets.Verfügt über einen allgemeinen DMA-Controller (5 RX/5 TX-Kanäle), einen TWAI-Controller (CAN 2.0-kompatibel), einen LED-PWM-Controller (bis zu 8 Kanäle) und kapazitive Sensing-GPIOs – die es Ihnen ermöglichen, hochentwickelte, funktionsreiche Geräte zu bauen.Es ist eine vielseitige Wahl für Roboter-, Smart-Geräte- und Bildverarbeitungsanwendungen im Labor oder im Feld.

Anwendungsszenarien

Ideal für IoT-Geräte, Smart-Home-Geräte, Wearable-Technik, industrielle Steuerungssysteme, Automobilelektronik, drahtlose Sensoren, Kameramodule, Mediaplayer und eingebettete Projekte.Egal, ob Sie Hobbyist, Student oder professioneller Ingenieur sind, dieses Board bietet die Leistung und Flexibilität, um Ihre Ideen in Realität zu verwandeln!

WIFI

Unterstützt IEEE 802.11 B/G/N-ProtokolleUnterstützt 20 MHz und 40 MHz Bandbreite im 2.4-GHz-BandUnterstützt den 1T1R-Modus mit einer Datenrate von bis zu 150 Mbit/sDrahtlose Multimedia (WMM)Rahmenagregation (TX/RX A-MPDU, TX/RX A-MSDU)Sofortiger Block-Analnow-LEDement (SofortigerBlock ACK)Fragmentierung und Defragmentierung – Beacon-Automatiküberwachung (Hardware TSF) – 4×Virtuelle Wi-Fi-Bitte beachten Sie, dass sich der SoftAP-Kanal gleichzeitig ändert, wenn sich ESP32-S3 im Station-Modus scannt. Antennenvielfalt802.11 MC FTMUnterstützt externen Leistungsverstärker

BLUETOOTH

Bluetooth Low Energy (Bluetooth LE): Bluetooth 5, Bluetooth MeshHigh Power Mode (20 dBm, PA mit Wi-Fi teilen) Unterstützt Datenraten von 125 Kbit/s, 500 Kbit/s, 1 Mbit/s, 2 Mbit/s. WerbeerweiterungenMehrere WerbesetsKanalwahlalgorithmus#2Koexistenz von Wi-Fi und Bluetooth, gemeinsame Antenne

ERWEITERTE PERIPHERALE INTERFACES UND SENSOREN

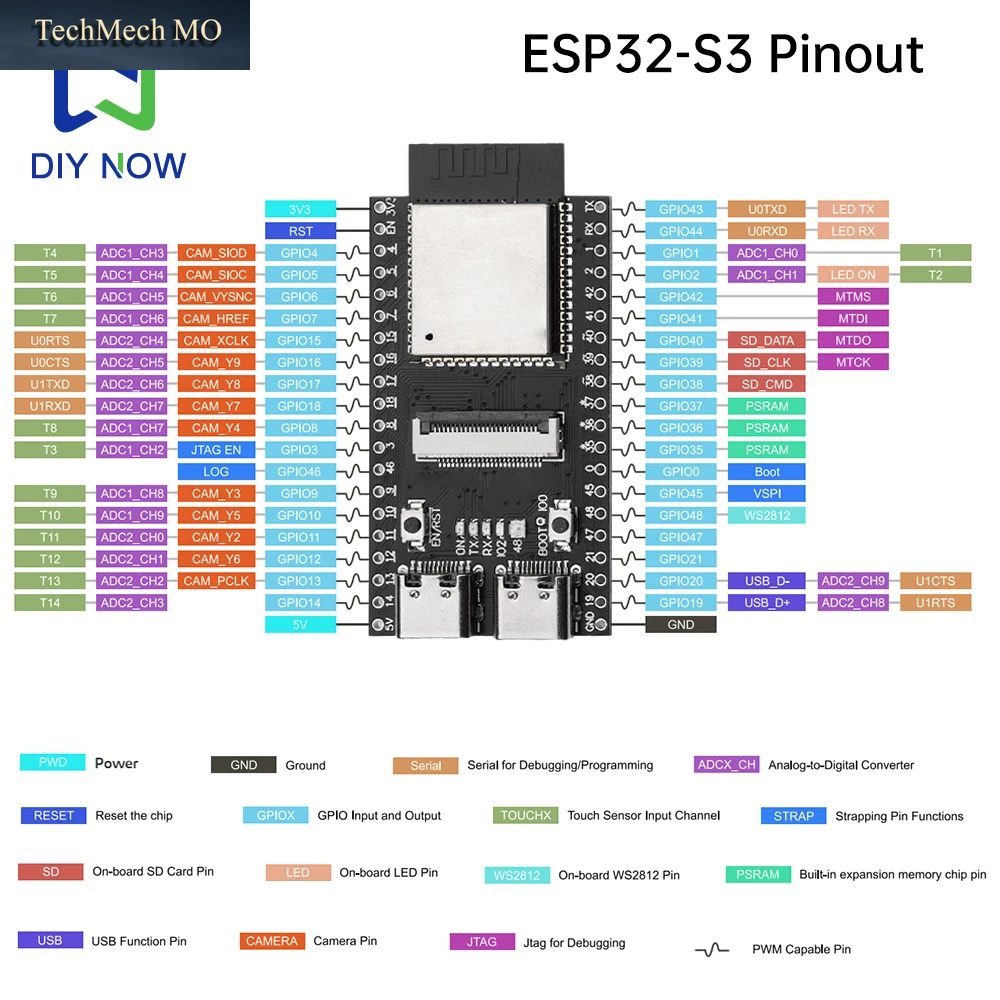

45 GPIO-Ports

DIGITALE INTERFACES:

4×SPI

1×LCD-Schnittstelle (8-Bit/16-Bit Parallel RGB, 8080, MOTO6800), unterstützt die Umwandlung zwischen RGB565, YUV422, YUV420, YUV411

1×DVP 8-Bit~16-Bit-Kameralinterface

3×UART

2×I2C

2×I2S

1×RMT (TX/RX)

1×Impulszähler

LED-PWM-Controller, bis zu 8 Kanäle

1×Full-Speed-USB-OTG

1×USB-Seriell-/JTAG-Controller

2×MCPWM

1×SDIO-Hostschnittstelle mit 2 Kartenfächern

Allgemeiner DMA-Controller (als GDMA bezeichnet), 5 Empfangskanäle und 5 Sendekanäle

1×TWAI-Controller, kompatibel mit ISO11898-1 (CAN-Spezifikation 2.0)

ANALOG-SCHNITTSTELLEN:

2×12-Bit SAR ADC, bis zu 20 Kanäle

1×Temperatursensor

14×GPIOs mit kapazitiver Sensor

TIMER:

4×54-Bit Allgemeiner Timer

1×52-Bit-Systemtimer

3×Watchdog-Timer
