EWN Feinabstimmung Bohrwerkzeug Bearbeitungszentrum Einstellbares Brückenbohrwerkzeug 20-36/25-47/32-60/41-74/53-95/68-150/100-203

Produktname: Bohrwerkzeug zur Feineinstellung

Produktmaterial: 42CrMo legierter Stahl

Bohrbereich: 20 mm–203 mm

Genauigkeit: <0,01 mm

Produktmerkmale: Kann an unterschiedliche Bearbeitungsanforderungen angepasst werden, galvanisierte Oberfläche für längere Lebensdauer, hohes Preis-Leistungs-Verhältnis.

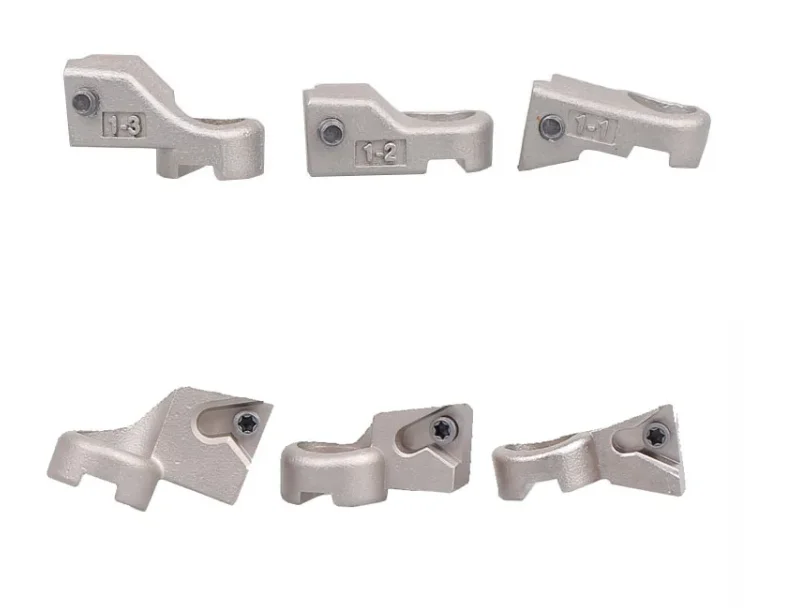

Austauschbares Werkzeughalter-Design

1.Zur Vergrößerung des Bohrbereichs stehen drei Größen von Werkzeughaltern zur Verfügung (Stanzbereich: 20–203 mm).2.Sowohl 2 als auch 3 Werkzeughalter können für Gegenstände verwendet werden und erfüllen die Koaxialitätsanforderungen.Zum Verriegeln einfach den Werkzeughalter umdrehen.

Installation des Werkzeughalters

1.Reinigen Sie den Werkzeughalter und den Bohrkopf-Montagebereich gründlich.2.Richten Sie den hervorstehenden Teil an der Seite des Bohrkopfes an der Werkzeugklemme aus und befestigen Sie ihn.3.Stellen Sie sicher, dass keine Lücken oder Fehlausrichtung vorhanden sind.4.Ziehen Sie die Befestigungsschrauben fest.

Klingeninstallation

1.Stellen Sie vor der Installation der Klinge sicher, dass die Klinge und der Werkzeughalter sauber und frei von Schmutz sind.2.Drücken Sie die Klinge vorsichtig von oben in den Werkzeughalter und ziehen Sie dann die Befestigungsschrauben fest.3.Stellen Sie vor dem Gebrauch sicher, dass keine Lücken zwischen der Klinge und dem Werkzeughalter vorhanden sind.

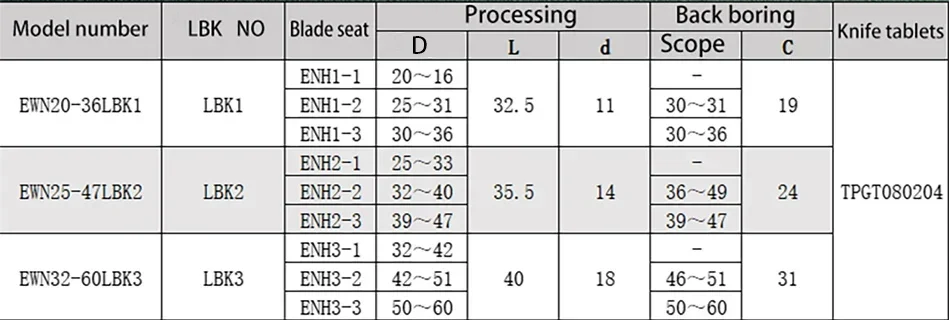

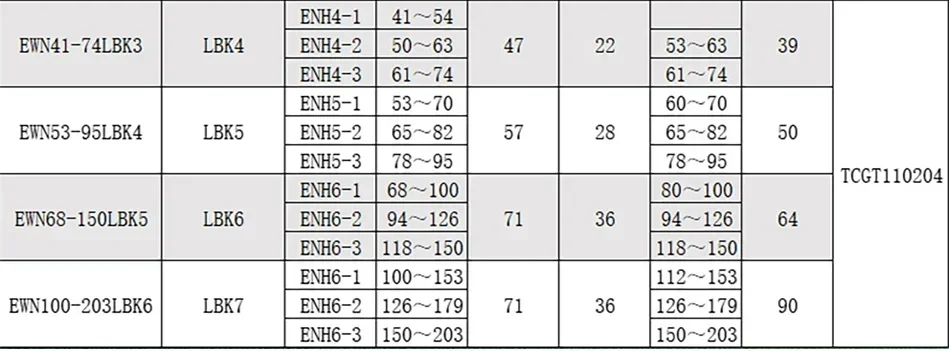

OPTIONEN:

1.EWN20-36:

1 Stück EWN20-36 Bohrkopf + Einsatzhalter EHN1-1 (ENH1-2 undENH1-3 müssen separat bestellt werden)

2.EWN25-47:

1 Stück EWN25-47 Bohrkopf + Einsteckhalter ENH2-1 (ENH2-2 undENH2-3 müssen separat bestellt werden)

3.EWN32-60:

1 Stück EWN32-60 Bohrkopf + Einsatzhalter ENH3-1 (ENH).3-2 undENH3-3 muss separat bestellt werden)

4.EWN41-74:

1 Stück EWN41-74 Bohrkopf + Einsteckhalter ENH4-1 (ENH4-2 undENH4-3 muss separat bestellt werden)

5.EWN53-95:

1 Stück EWN53-95 Bohrkopf + Einsteckhalter ENH5-1 (ENH5-2 undENH5-3 muss separat bestellt werden)

6.EWN68-150:

1 Stück EWN68-150 Bohrkopf + Einsatzhalter ENH6-1 (ENH)6-2 undENH6-3 muss separat bestellt werden)

7.EWN100-230:

1 Stück EWN00-230 Bohrkopf + Einsteckhalter ENH6-1 (ENH6-2 undENH6-3 muss separat bestellt werden)
