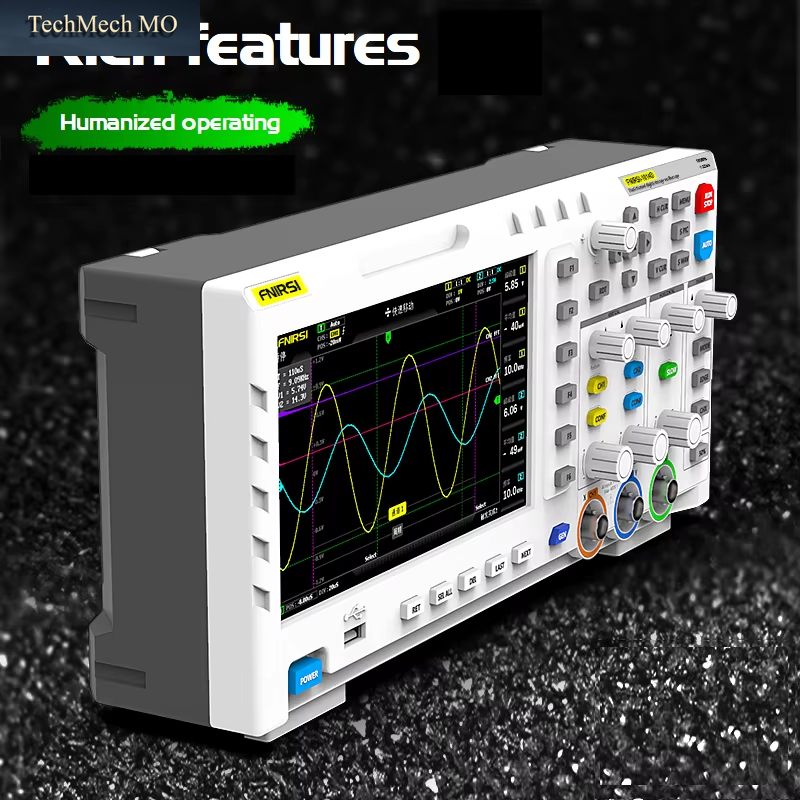

Fnirsi 1014D Digitales Oszilloskop 2 in 1 Zweikanal-Eingangs Signal Generator 100Mhz * 2 Analoge Bandbreite 1Gsa/S Abtastrate

FNIRSI-1014D ist ein Zwei-in-Eins-Oszillograph und Signal generator, der von Fnirsi gestartet wird. Es hat umfassende Funktionen und hohe Praktikabilität. Es ist ein kosten günstiger Zweikanal-Desktop-Oszillograph für die Wartungs industrie und die R & D-Industrie. Der Oszillograph hat eine Echtzeit-Abtastrate von 1gsa/s und 100mhz * 2 analoge Bandbreite; komplette Trigger funktion (einzelne Zeit/normal/automatisch), sowohl für periodisches analoges Signal als auch für aperiodisches digitales Signal können frei verwendet werden; eingebauter dds-Funktions signal generator und der ursprüngliche Hack ausgang der Industrie (@ 2,5 vpp), Alle signal frequenz schritt ist 1hz, unterstützung 14 arten von standard funktion signal und ein anpassbares hacksignal, das Hacken des Ausgabegeräts fängt einen Teil oder den gesamten Teil der komplexen Signale ab, die vom Oszillograph als Ausgangs signal des Signal generators gemessen werden und bis zu 1000 kunden spezifische Abschalt signale speichern können. Das eingebaute Hochspannung schutz modul kann bis zu 400V Dauer spannung tolerieren, ohne sich Gedanken über den Oszillograph-Verbrennungs unfall machen zu müssen, der durch die Sonde verursacht wird, die sich nicht auf 10x Gang bewegt. Großer Zeitbasis-Scrolling-Modus, der langsame Pegel änderungen überwachen kann; ausgestattet mit einem effizienten automatischen Knopf, der die gemessene Wellenform ohne mühsame Anpassung anzeigen kann; anzeige hoch auflösender LCD mit 7 Zoll 800*480 Auflösung; Cursor-Mess funktion, beim manuellen Lesen von Amplituden-und Frequenz parametern, Es muss nicht die Hintergrundskalen-Einheit und-Menge gelesen werden, und es muss nicht konvertiert werden, um direkt Peak-to-Peak-und Frequenz-extrem bequeme Bildschirmerfassungs-und Wellenform-Speicher funktion zu erhalten. eingebauter 1gb Speicher platz, kann bis zu 1000 Bildschirm aufnahme bilder + 1000 Gruppen von Wellenform daten speichern, Der Speicher prozess ist einfach und schnell, speichern Sie die aktuelle Wellenform mit nur einem Klick, keine umständlichen Aufforderungen und Entscheidungen, um die aktuellen Daten zu speichern, sehr bequem; leistungs starke Wellenform Image Manager, Unterstützung Thumb nail Browsing, ansicht, Ansicht details die Funktionen des Seiten umdrehens, des Löschens und der Wellenform vergrößerung, Reduzieren und Bewegen sind praktisch für die Sekundär analyze. Der Rumpf ist mit einer USB-Schnitts telle ausgestattet, die mit dem Computer verbunden werden kann, um das Teilen seiner eigenen Bildschirm aufnahme bilder und des Computers zu realisieren, was für die Sekundär analyze geeignet ist. Die grafische Anzeige funktion von li shayu kann verwendet werden, um die Amplitude, Frequenz und Phase von zwei Signal gruppen zu vergleichen und zu beurteilen. Die fft-Anzeige funktion kann die harmonische Komponente von Signalen abschätzen. Die grafische Anzeige funktion von li shayu kann verwendet werden, um die Amplitude, Frequenz und Phase von zwei Signal gruppen zu vergleichen und zu beurteilen.

Eigenschaften:

Gebaut in dds signal generator, unterstützung 12 arten von funktion signal.

Capture-Ausgangs signal funktion, die bis zu 1000 Aufnahme signale speichern kann.

Gezielte hohe intelligente Decodierung Algorithmus, die Encoderlifeis unendlich, und intelligente Anti-Burn-Funktion, 1x kann bis zu 400V standhalten Spannung.

Mit 100mhz * 2 ana-log Bandbreite und @ 1gsa/s Abtastrate (1x = 5mhz, 10x = 100mhz).

Voll fit 7 Zoll 800*480 Auflösung Farbe TFT LCD-Display mit hellen Farben und hohem Kontrast.

Hoher Messspannung bereich: 1x kann 0 ~ 40 V messen, 10x kann 0 ~ 400V messen.

Bis zu 12 Parameter Messung: vpp, vp, vmax, vmin, vavg, vrms, häufig, Pflicht +, Pflicht-, Zeit +, Zeit-, Zeitraum.

Cursor-Mess funktion: Es ist bequem, den Zeitraum und die Frequenz und die Spannung manuell zu messen.

Vollständige Auslöse funktion (einfach, normal, automatisch), und zu jeder Zeit wird die Wellenform anzeige (Pause-Funktion) eingefroren.

Ausgestattet mit hoch effizientem Ein-Knopf-Auto und Ein-Knopf-Wellenform-Speicher und Screenshot-Funktion.

Eingebauter 1gb Speicher platz, kann bis zu 1000 Screenshots + 1000 Sätze von Wellenform daten speichern.

Leistungs starke Wellenform Bild-Manager unterstützt Thumbnail-Browsing, Anzeigen, detaillierte Anzeige, Seiten umblättern, Löschen und Wellenform Zoomen, Zoomen, Bewegen usw.
Ausgestattet mit einer USB-Schnitts telle, die an einen Computer anges ch lossen werden kann, um seine Screenshots mit dem Computer zu teilen, was für die Sekundär analyze praktisch ist.
Lissajous Figuren Grafik-Display-Funktion kann verwendet werden, um die Amplitude, Frequenz und Phasen kontrast von zwei Gruppen von Signalen zu bestimmen.
Fft-Anzeige funktion, kann die spektralen Eigenschaften des Signals analysieren, Speicher kompression stech no logie, Wellenform-Aktualisierungs bildschirm flackert nicht.
Mit der Bildschirm helligkeits anpassungs funktion und der Hintergrund gr-id Helligkeits anpassungs funktion, auch einfach zu tragen.

Material: abs

Ana-log band breite: 100mhz * 2

Anzahl der Kanäle: 2 Kanäle

Maximale Echtzeit-Abtastrate: 1gsa/s

Vertikale Empfindlichkeit: 50 mv/div ~ 500 v/div

Horizontaler Zeitbasis bereich: 50s/div ~ 10ns/div

Maximale Prüfspannung: 40 V (1x Sonde), 400 V (10x Sonde)

Speicher tiefe: 240kbit

Eingangs widerstand: 1mΩ

Adc Präzision: 8Bits

Kopplung modus: ac/dc

Trigger-Modus: Single, normal, Auto

Trigger kante: Steigende Kante/fallende Kante

Externe Trigger spannung 0 ~ 40 V

Verlängerung Ports: USB-Bild-Export

Paket größe: 13,4*5,5*70mm/2,8 * * Zoll

Paket gewicht: 1500g/3,3 lb

1 * FNIRSI-1014D oszillograph host

2 * passende 100mhz Sonde (1x und 10x)

1 * Clip

1*5 v2a Netzteil

1 * USB-Datenleitung

1 * englisches Benutzer handbuch
