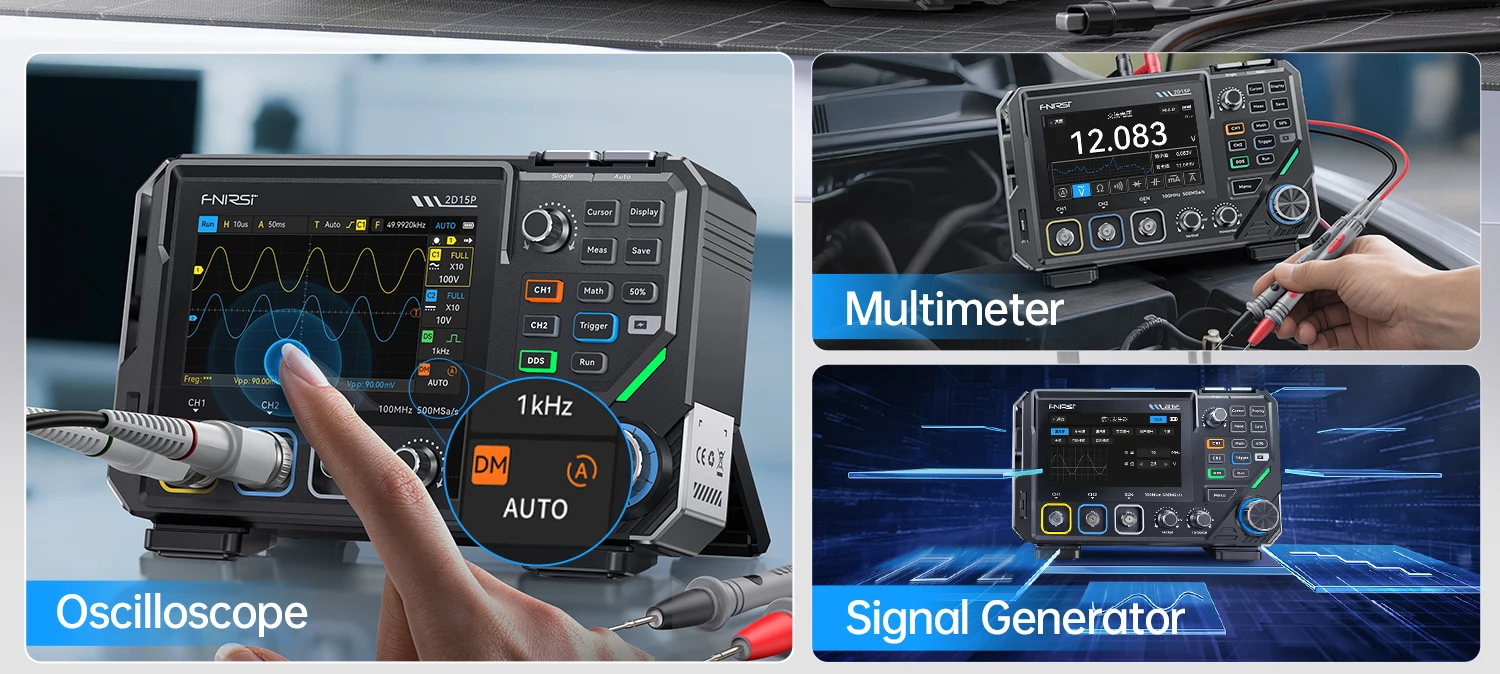

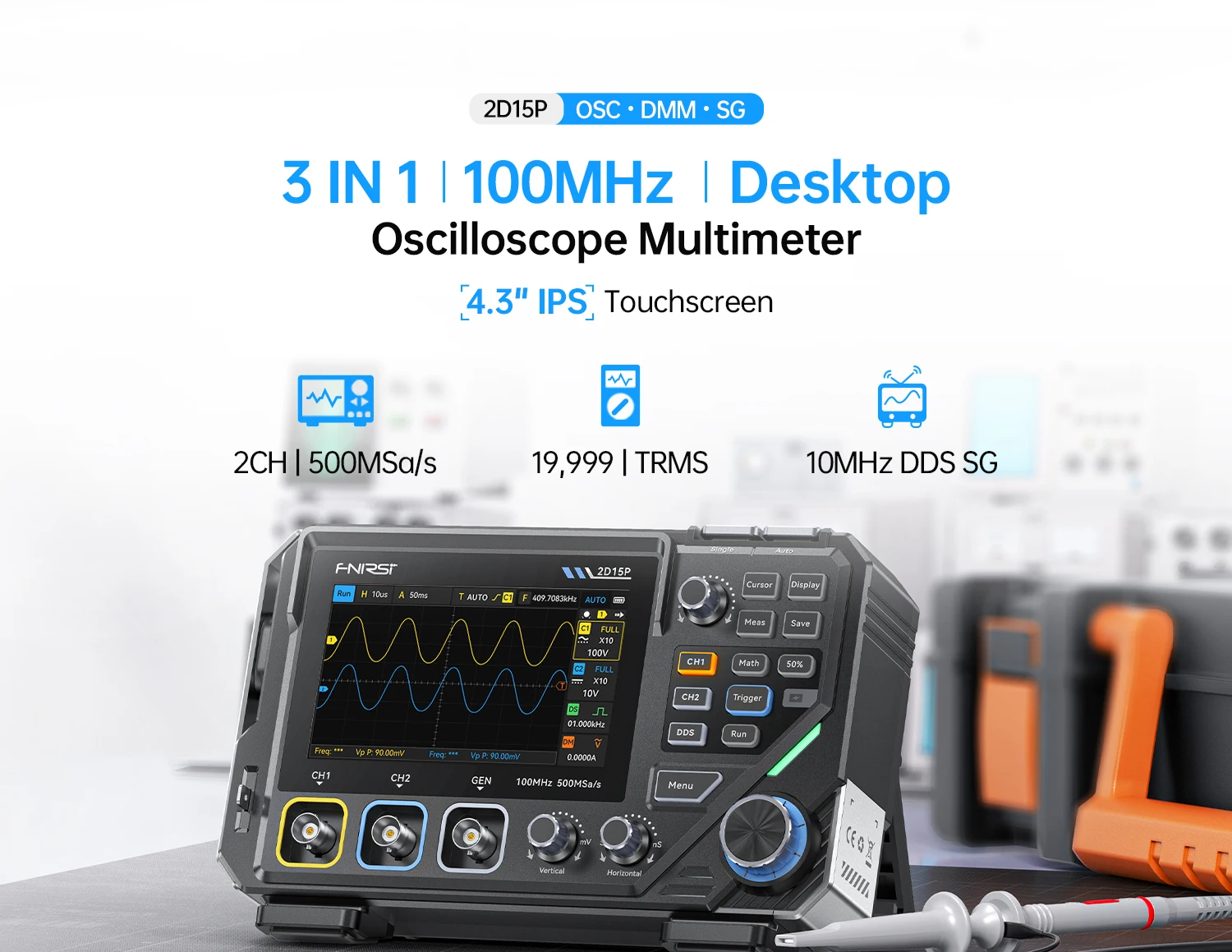

FNIRSI 2D15P Digitales Oszilloskop-Multimeter-Signalgenerator 3IN1 Touchscreen 2-Kanal 100 Mhz Bandbreite 500 Msa/S 20000 Zählungen

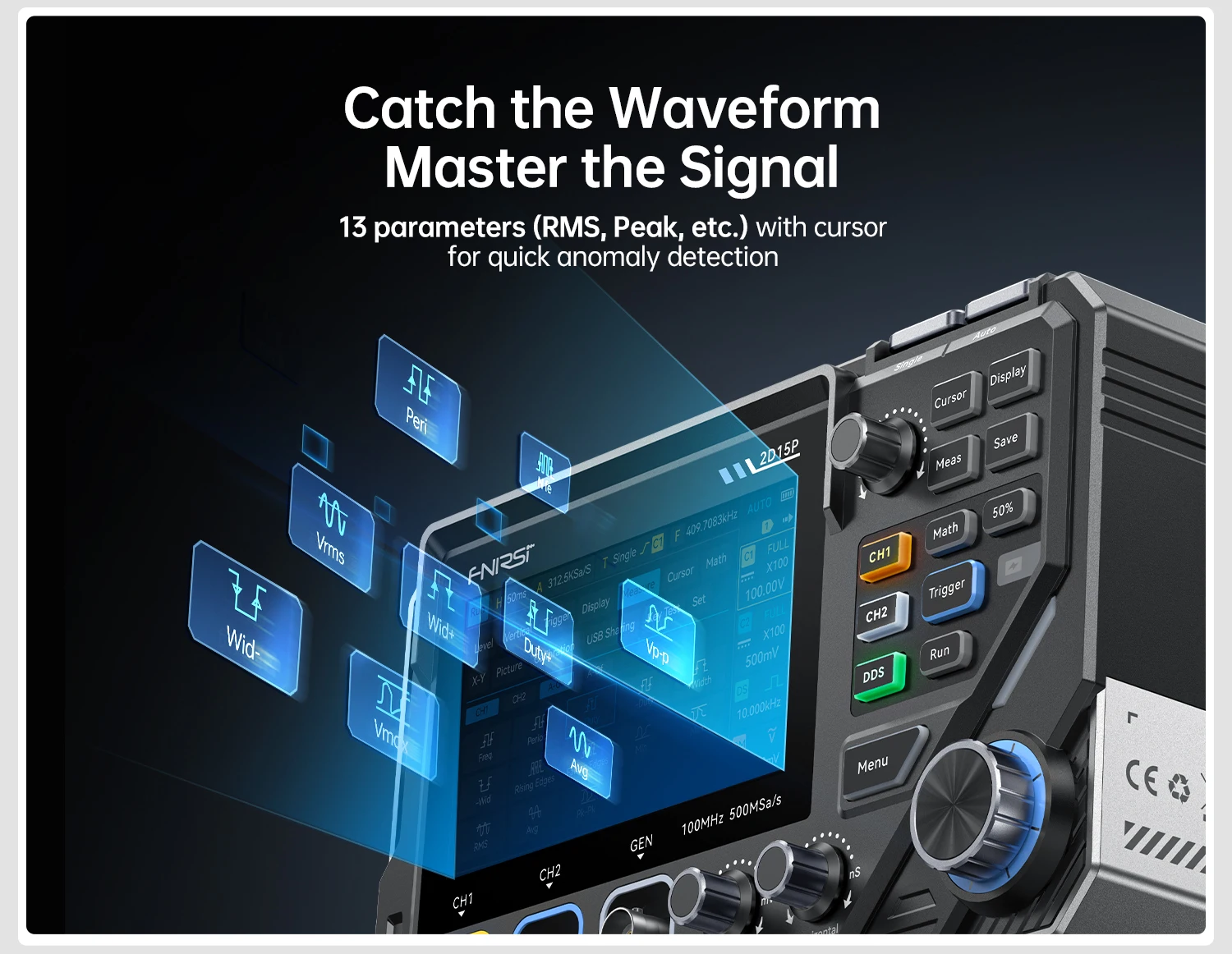

Dieses Produkt verwendet eine Kombination aus physischen Tasten und einem 4,3-Zoll-kapazitiven Touchscreen, um die Benutzerinteraktion und Benutzerfreundlichkeit zu verbessern.Es verfügt über eine Abtastrate von 500 MSa/s und eine analoge Bandbreite von 100 MHz (100 MHz bei Einkanalbetrieb; 50 MHz pro Kanal, wenn beide Kanäle aktiv sind).Es unterstützt Speichertiefen von 10K, 100K und 1M.Mit einer 128-Stufen-Graustufenanzeige und Unterstützung für Persistenz- und Farbtemperaturvisualisierung bietet das Oszilloskop eine klarere Darstellung von Wellenformdetails.Die Wellenform-Erfassungsrate beträgt bis zu ca. 1.200 Bilder pro Sekunde, was die effektive Erfassung abnormaler Signale ermöglicht.Das Gerät umfasst 6 Arten von mathematischen Operationen (wie Addition, Subtraktion, Multiplikation und Division) für Echtzeit-Analysen im Zeit- und Frequenzbereich.Es bietet außerdem 13 Parametermessungen, um Benutzern bei der effizienten Analyse verschiedener Signalparameter zu helfen.Zusätzlich integriert das Gerät einen 10-MHz-Wellenformgenerator, der 9 gängige Wellenformen mit einstellbarer Amplitude und Tastverhältnis ausgeben kann.Das eingebaute 4,5-stellige (20.000 Messpunkte) True-RMS-Digitalmultimeter unterstützt die Messung von AC/DC-Spannung und -Strom sowie Kapazitäts-, Widerstands-, Dioden- und Durchgangsprüfungen.

Grundlegende Parameter

Produktname: 3-in-1 2-Kanal 100MHz Phosphor-Oszilloskop

Modell: 2D15P

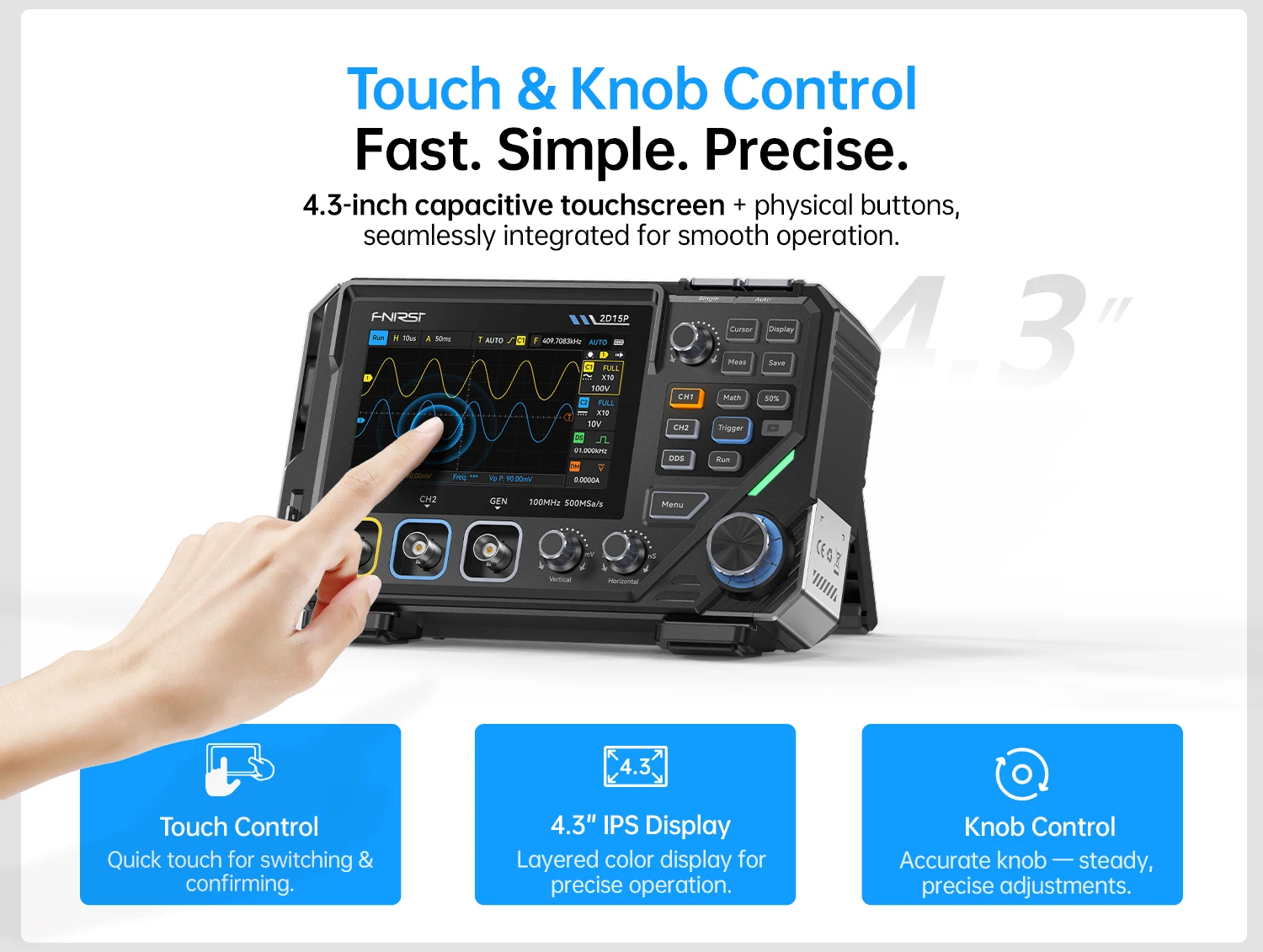

Bildschirm: 4,3-Zoll kapazitiver Touchscreen

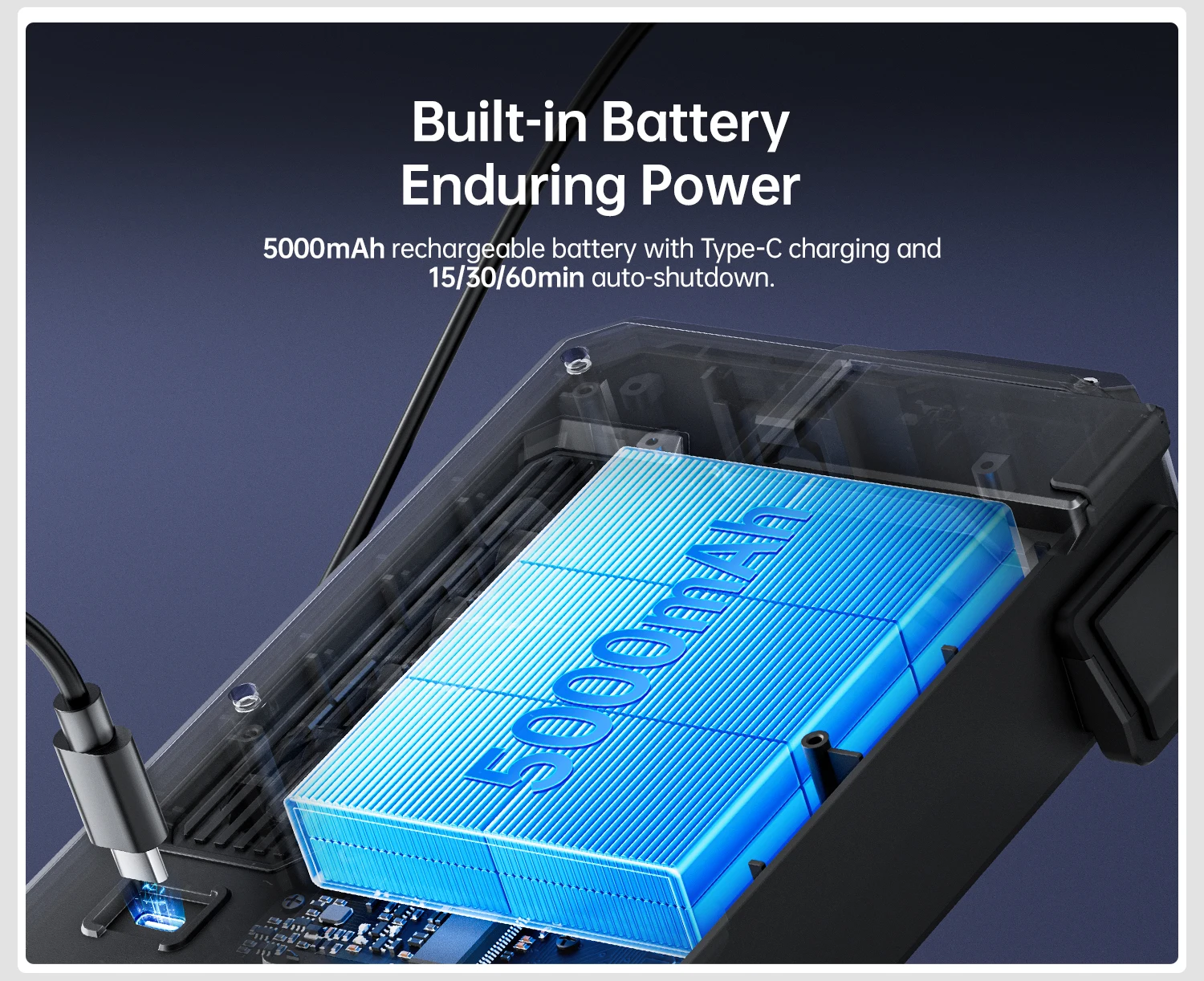

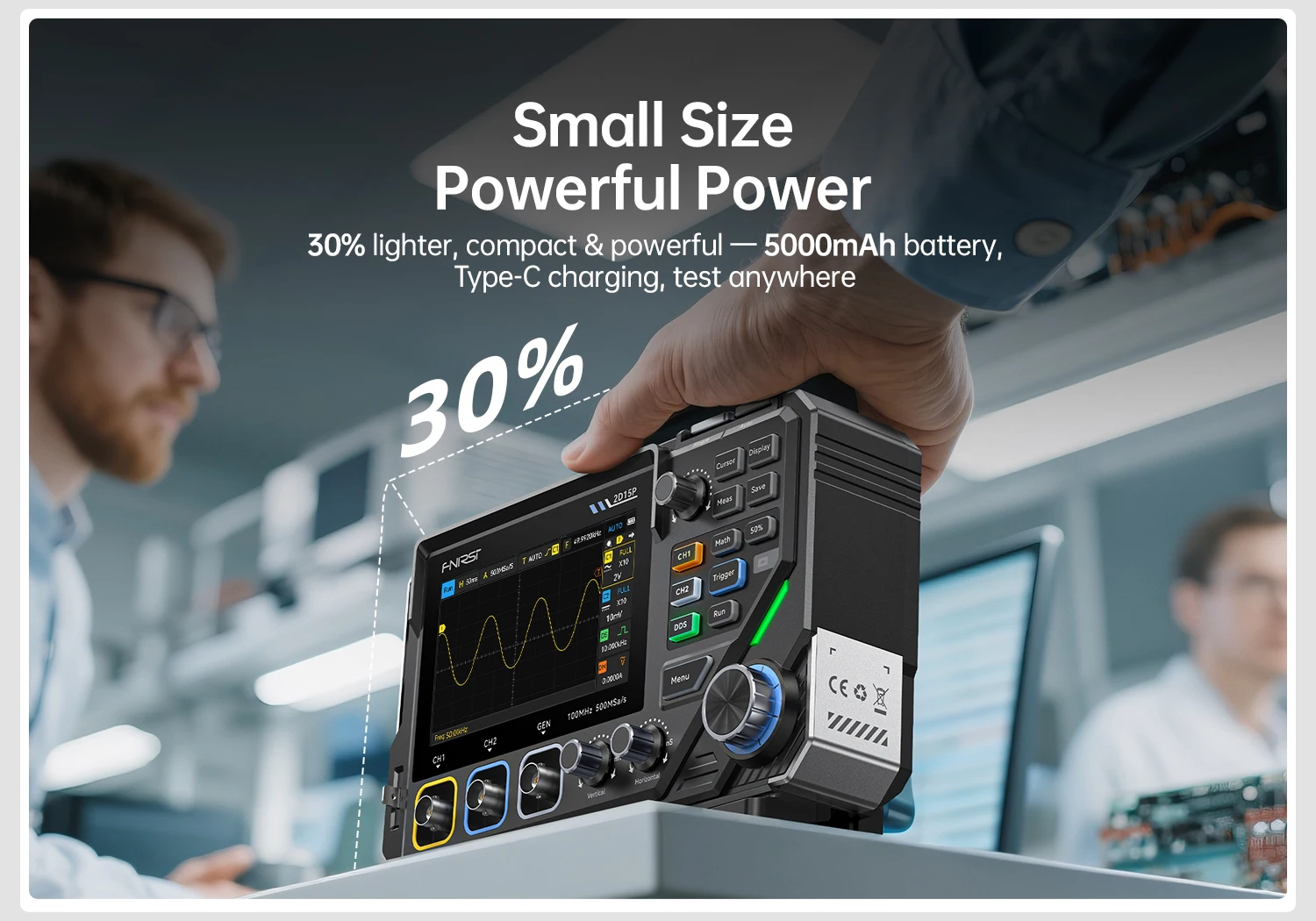

Batterie: 5000mAh wiederaufladbare Lithium-Batterie

Bedienungsmethode: Touch + Drehknopf + physische Tasten

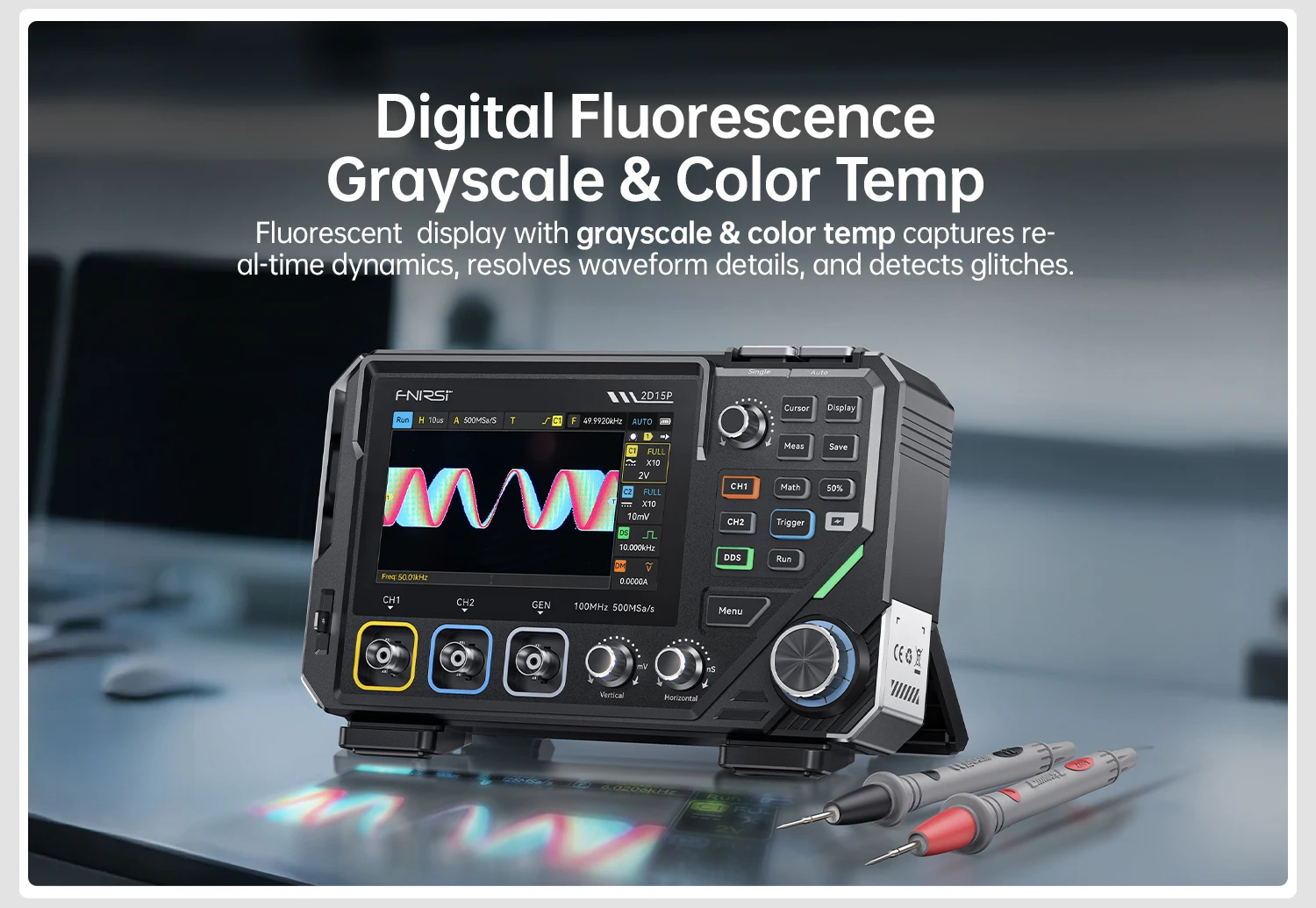

Anzeige: 128-stufige Graustufen, Farbtemperatur, Nachleuchtfunktion

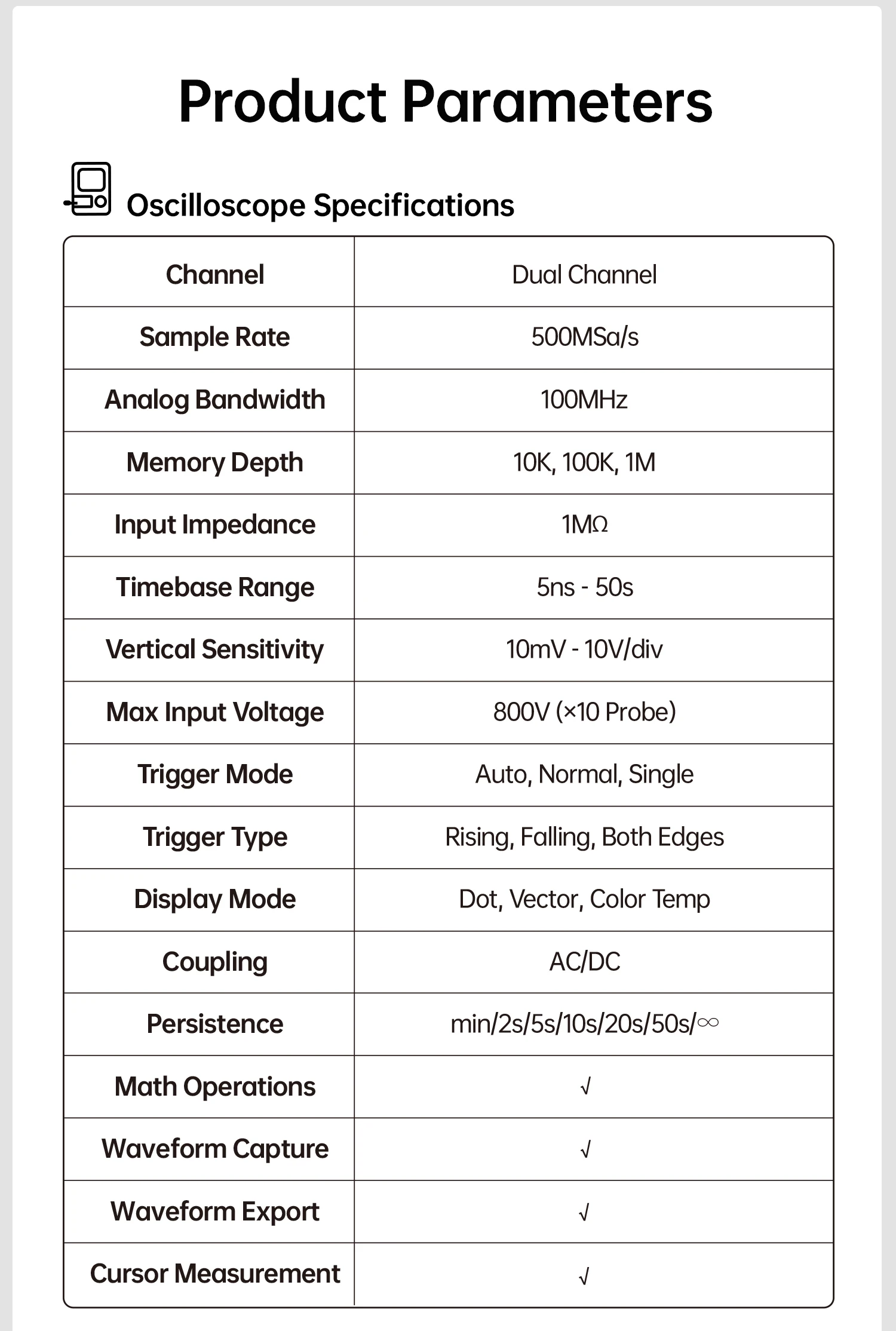

Oszilloskop

Kanäle: 2 Kanäle

Analoge Bandbreite: 100 MHz (Einkanal) / 50 MHz (Dual)

Abtastrate: 500MSa/s

Speichertiefe: 10K / 100K / 1M

Eingangsimpedanz: 1MΩ

Zeitbasisbereich: 5ns/div – 50s/div

Vertikale Empfindlichkeit: 10mV/div – 10V/div

Maximale Eingangsspannung: 800V (×10 Sonde)

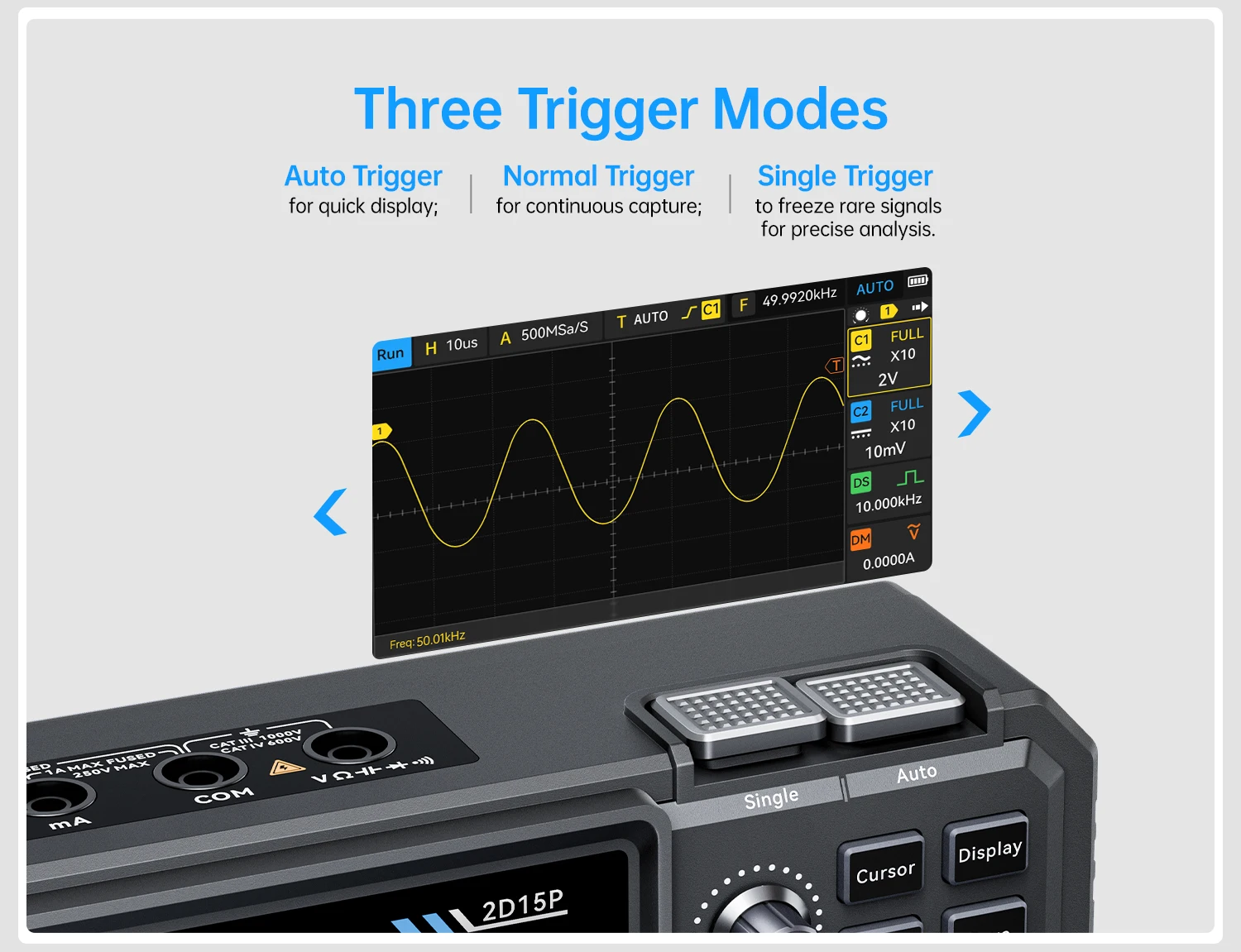

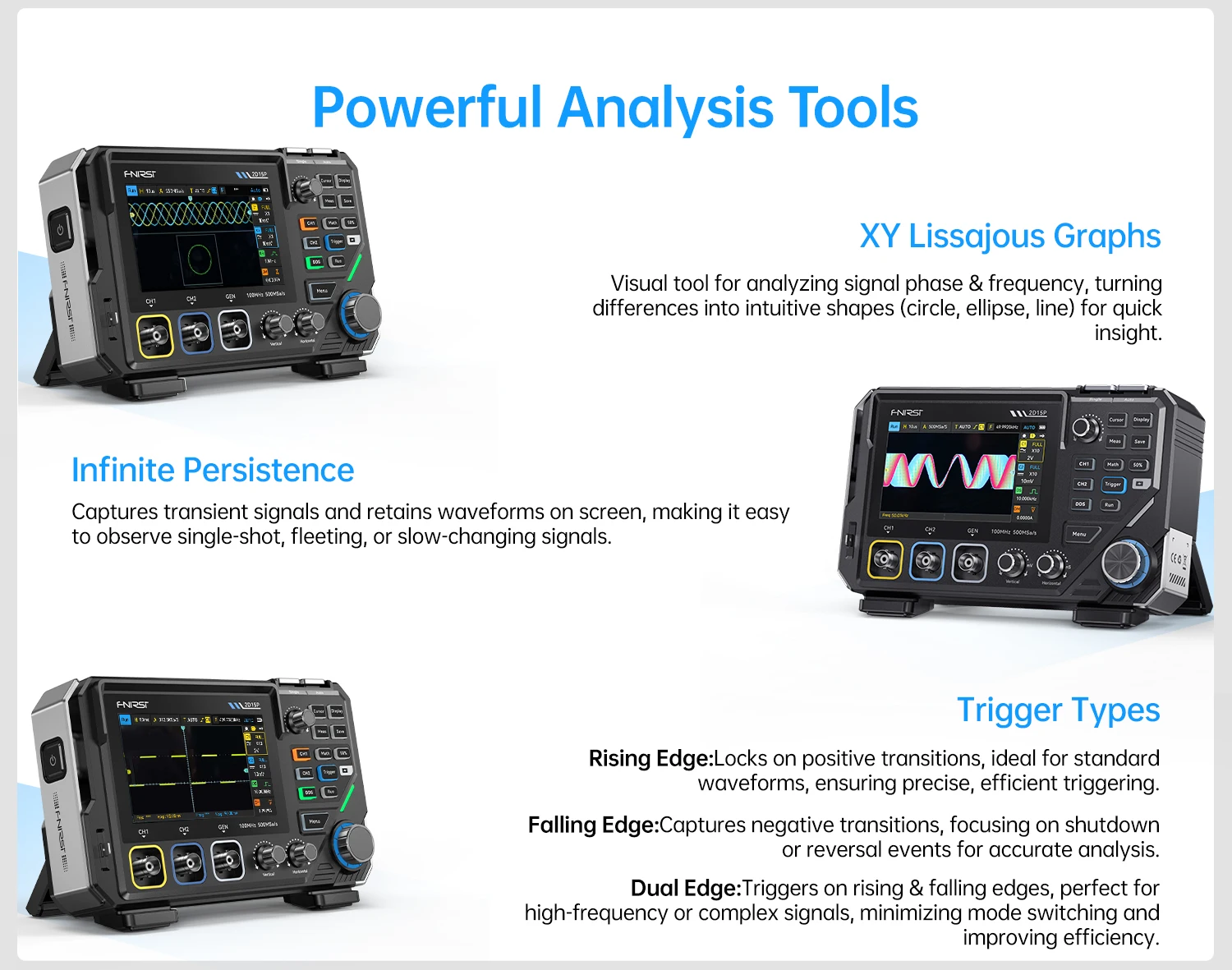

Auslösemodi: Auto / Normal / Einzeln

Trigger-Typ: Aufsteigend / Absteigend / Beide Kanten

Kupplung: AC / DC

Anzeigemodi: Punkt / Vektor / Farbtemperatur

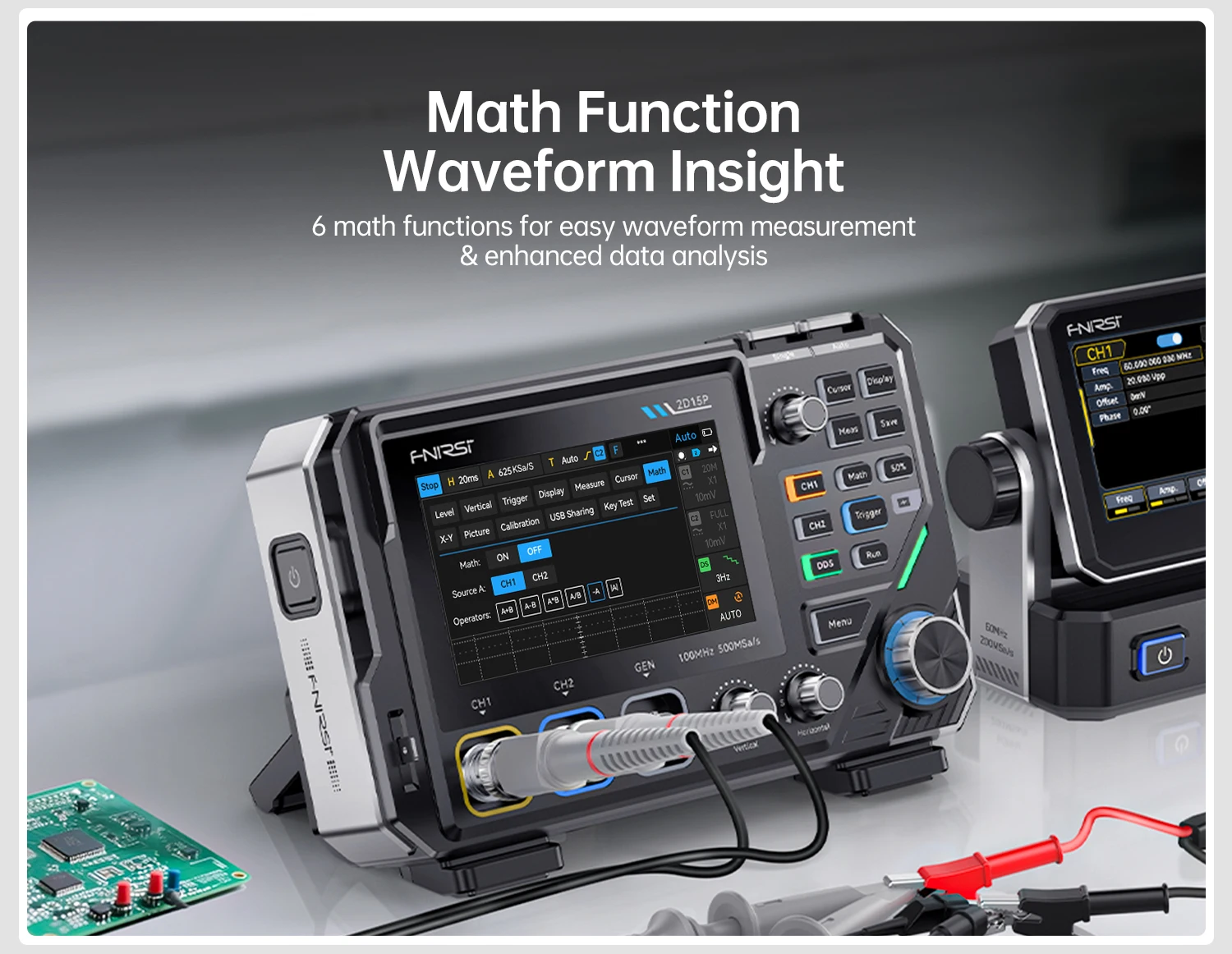

Mathematische Operationen: 6 Grundoperationen

Persistenz: Einstellbar (min/2s/5s/10s/20s/50s/∞)

Wellenformerfassung: Unterstützt

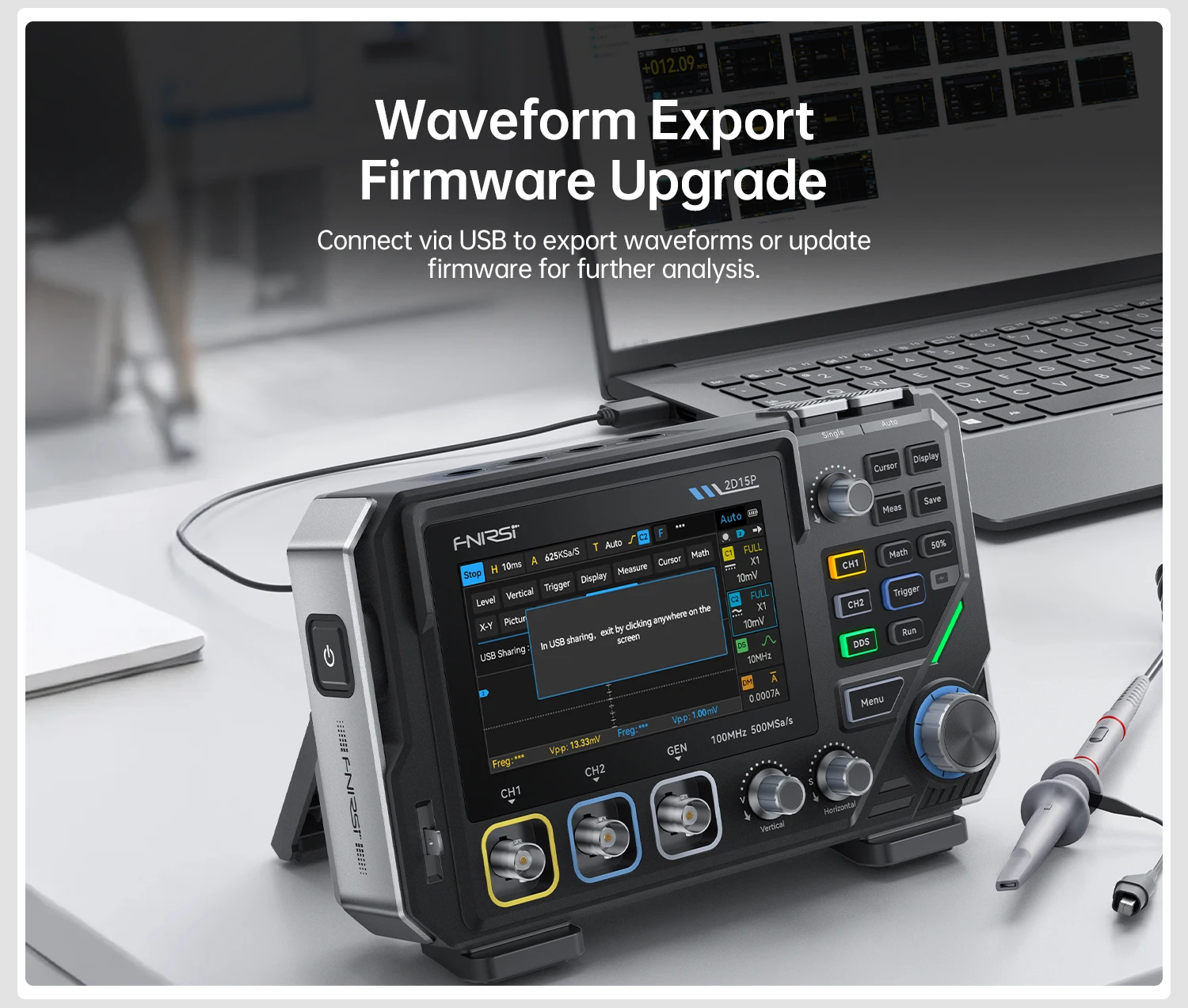

Wellenform-Export: Unterstützt

Cursormessung: Unterstützt

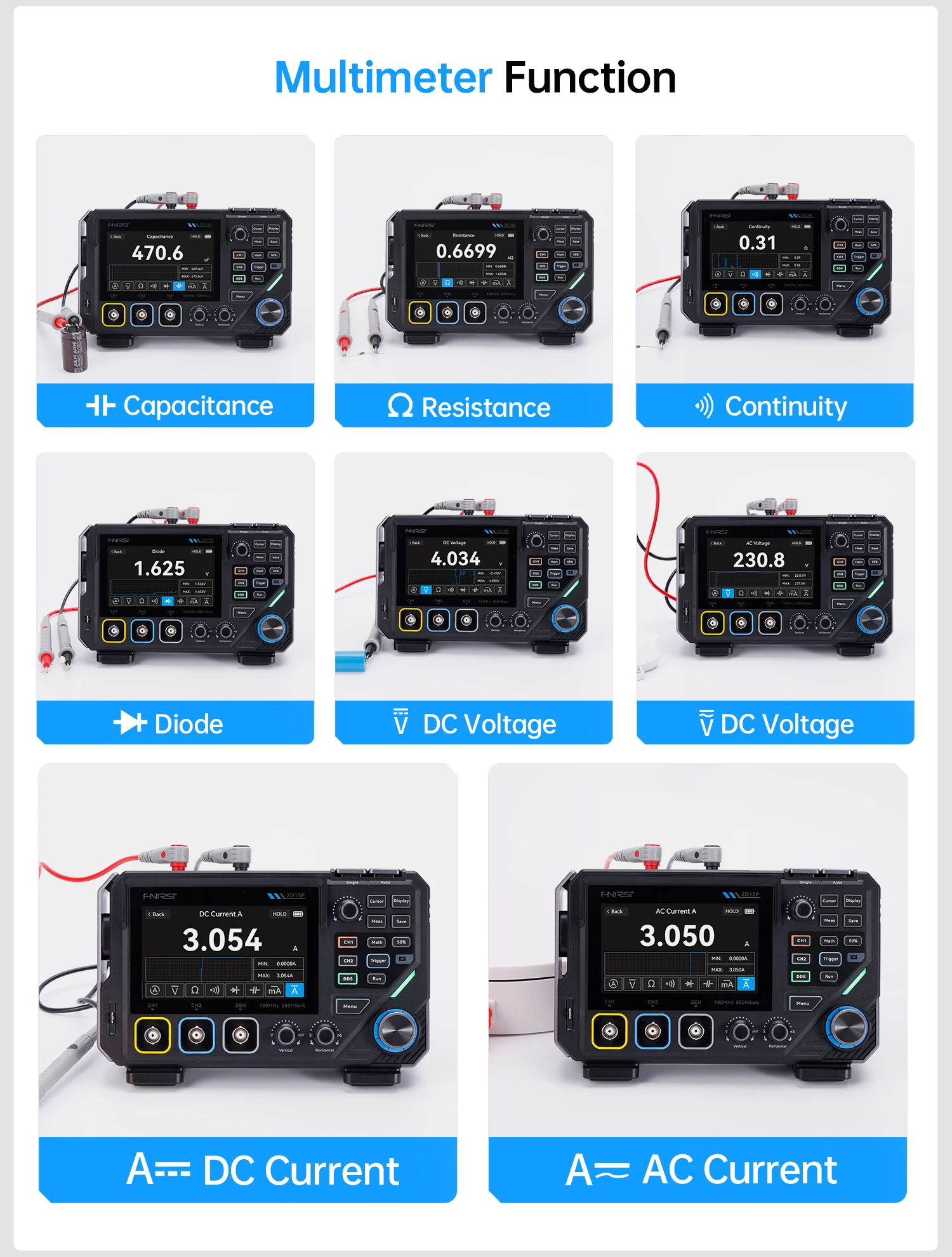

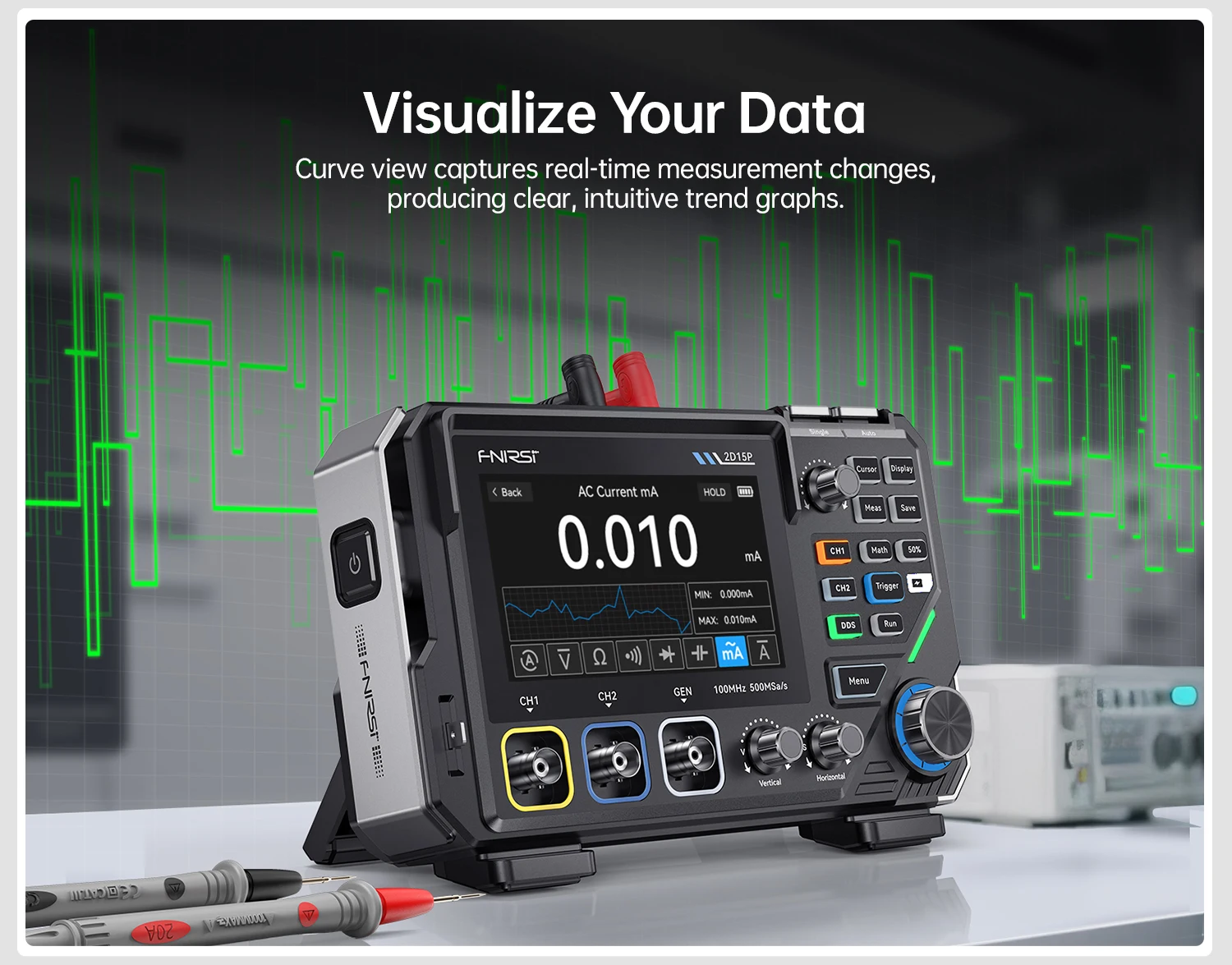

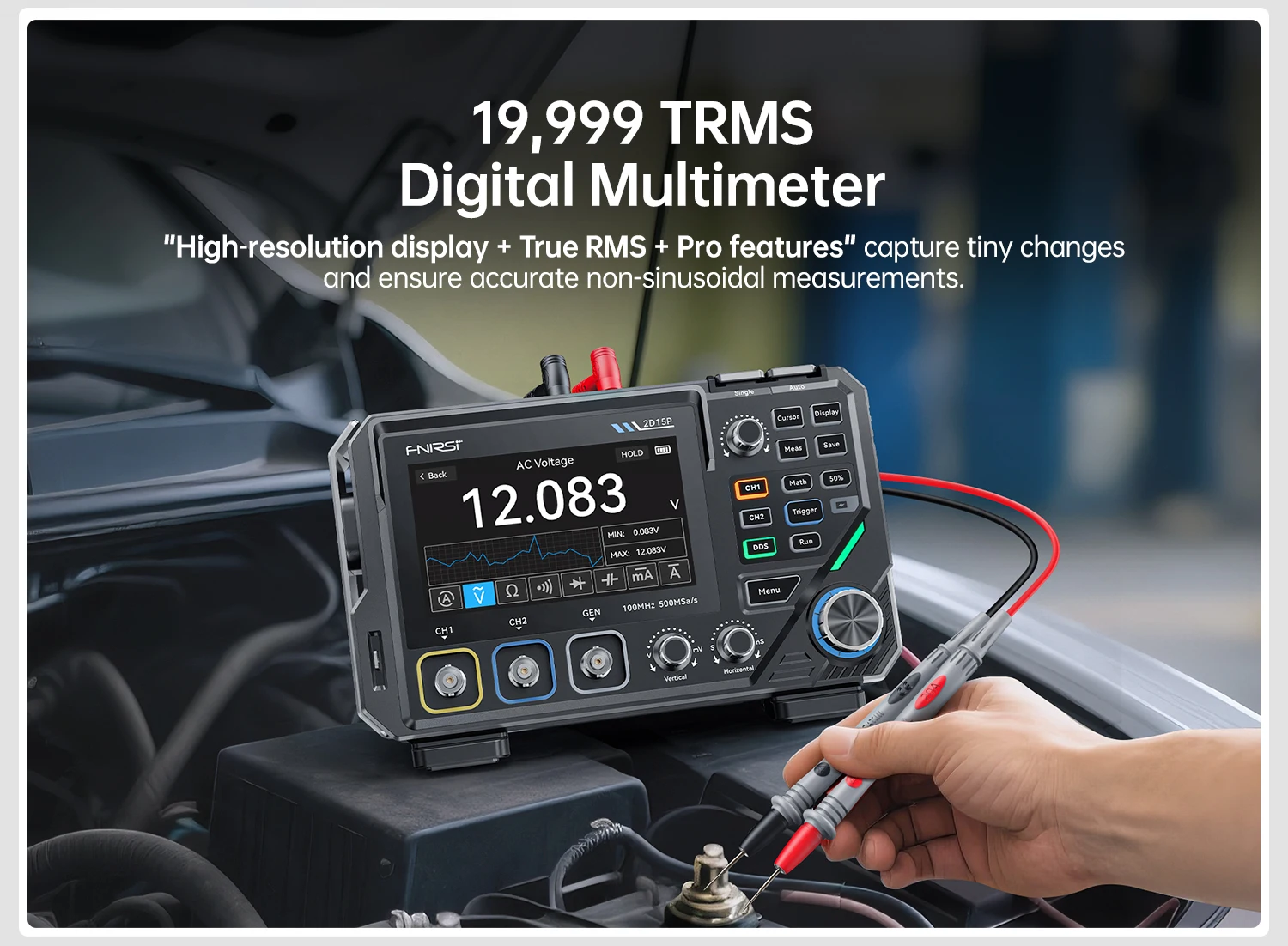

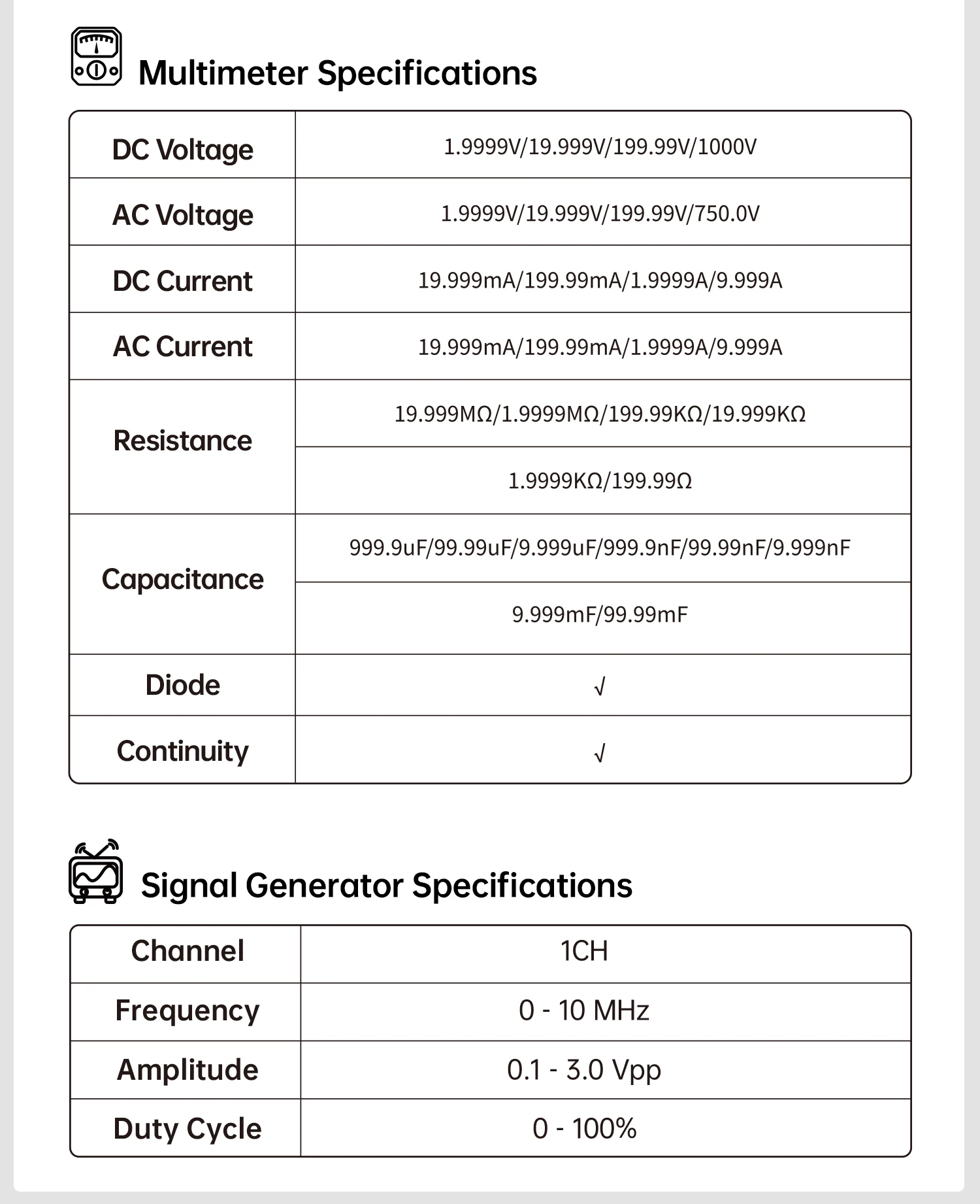

Multimeter

Gleichspannung: 1,9999V / 19,999V / 199,99V / 1000V

Wechselspannung: 1,9999V / 19,999V / 199,99V / 750V

Gleichstrom: 19,999mA / 199,99mA / 1,9999A / 9,999A

Wechselstrom: 19,999mA / 199,99mA / 1,9999A / 9,999A

Widerstand: 1,9999KΩ – 19,999MΩ

Kapazität: 9,999nF – 99,99mF

Diode / Durchgangsprüfung: Unterstützt

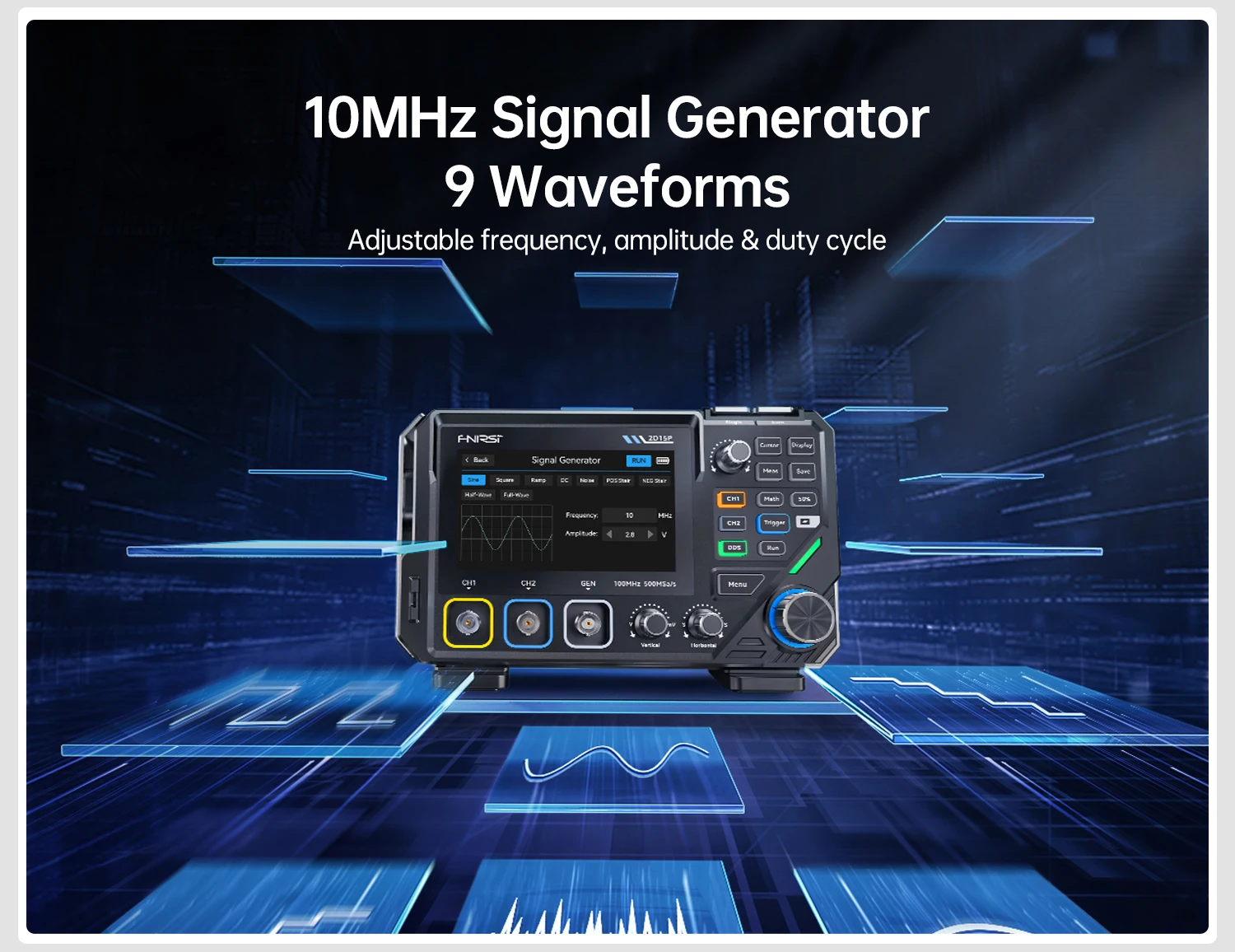

Signalgenerator

Kanal: 1 Kanal

Frequenz: 0–10 MHz

Amplitude: 0,1–3,0 Vpp

Arbeitszyklus: 0–100%

Wellenformtypen: Sinus, Rechteck, Dreieck, Gleichstrom, Rauschen, Halbwelle, Vollwelle, Positive Staircase, Negative Staircase.

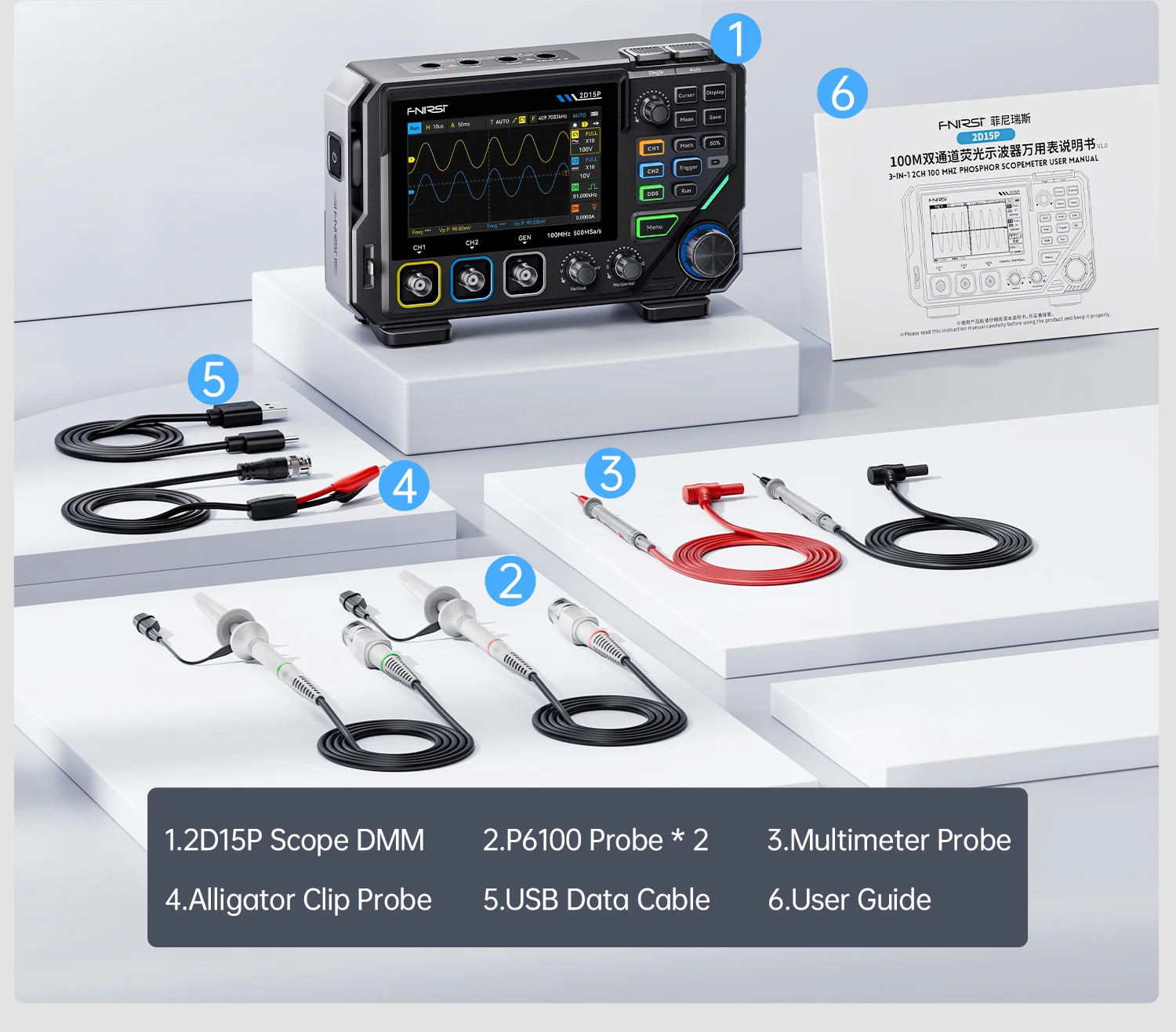

1.2D15P Host *1

2.P6100 Sonde * 2

3. Multimeter-Messleitung *1

4. Krokodilklemmen-Sonde *1

5. USB-A-zu-TYPE-C-Kabel*1

6. Benutzerhandbuch*1
