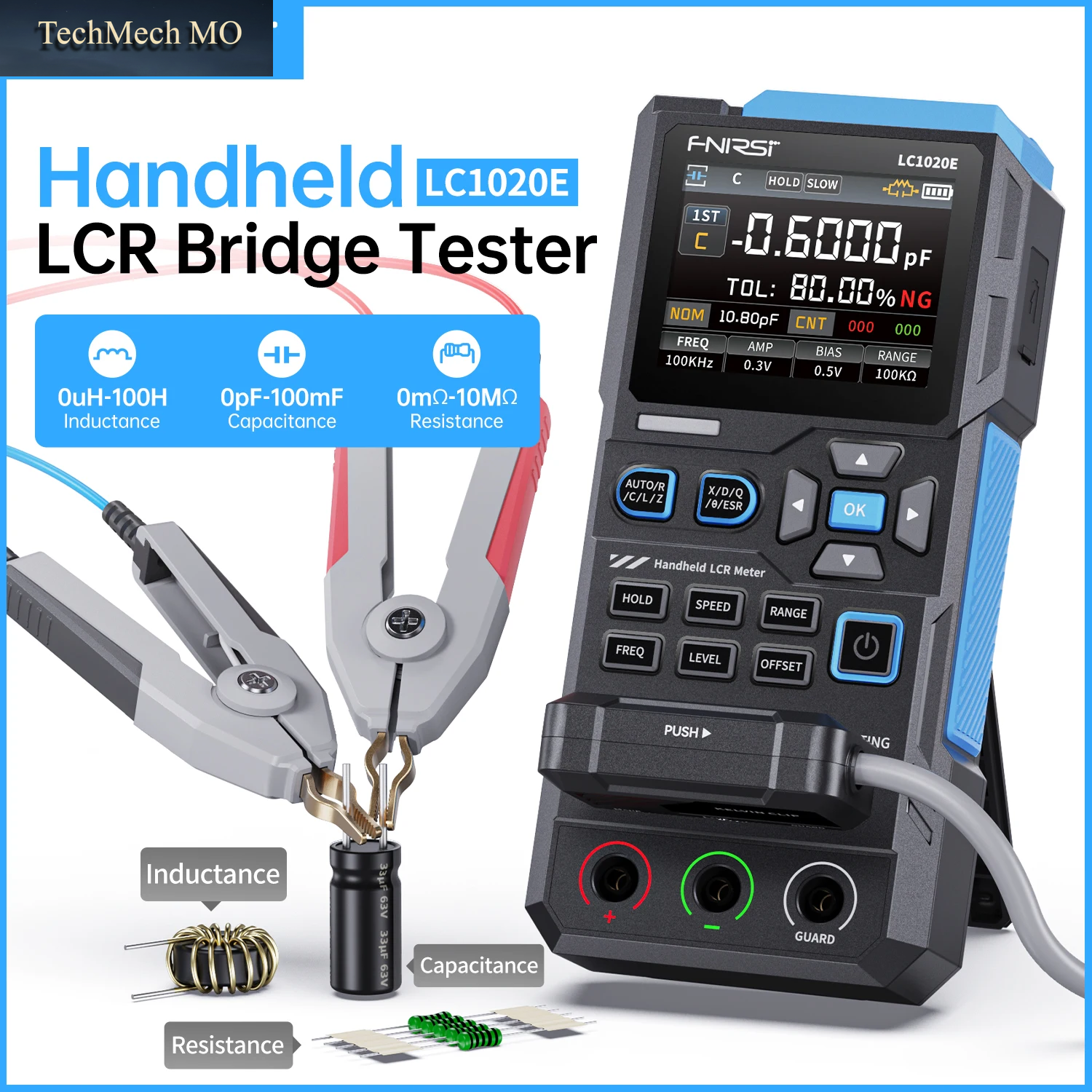

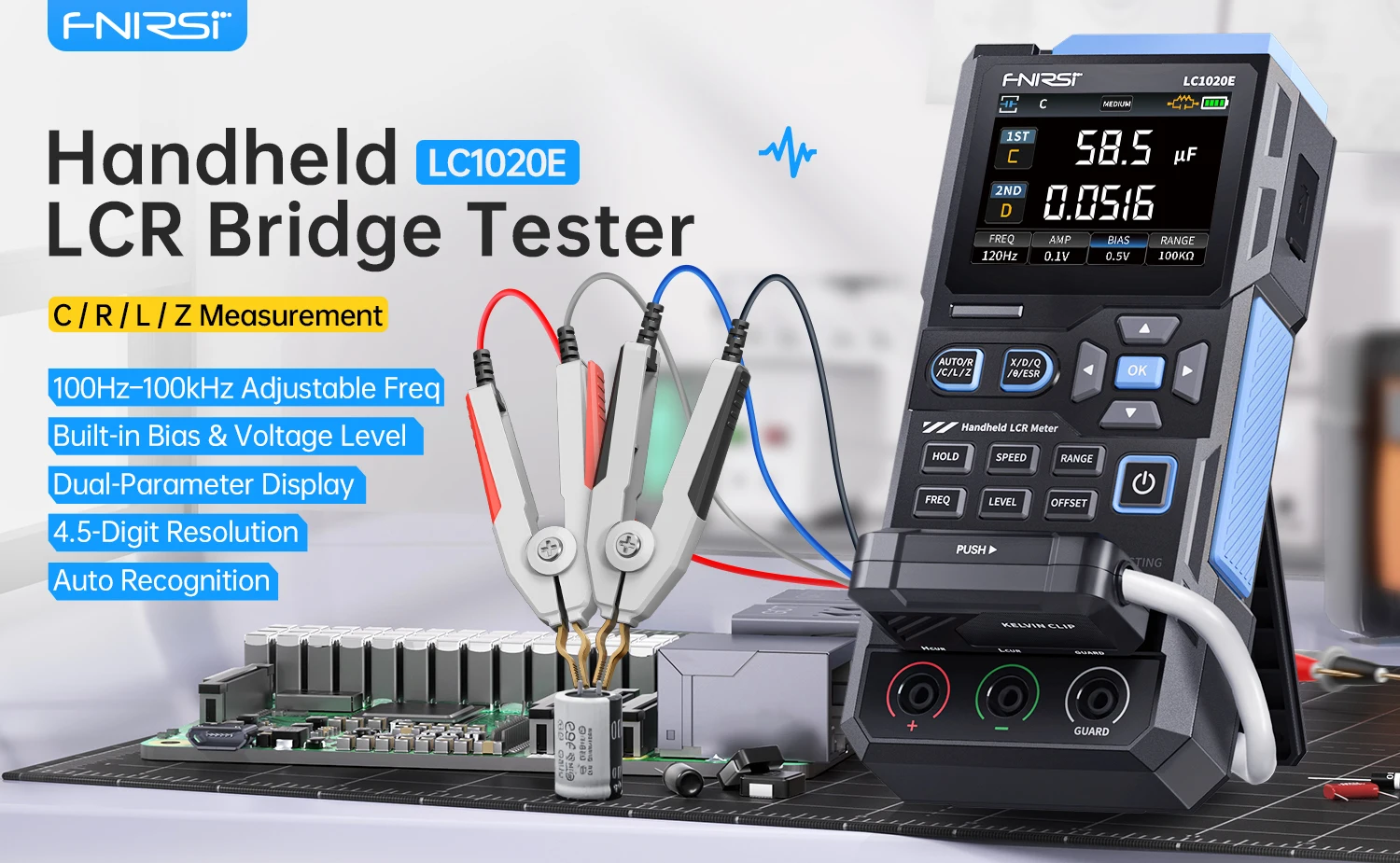

FNIRSI LC1020E Hochpräzise Digitale Brücke LCR ESR Tester Widerstand Kapazität Induktivität Elektronische Komponentenmessung

Das hochpräzise Hand-LCR-Messgerät ist ein elektronisches Bauteiltestgerät, das hohe Präzision, Portabilität und Intelligenz vereint.Es ist für Ingenieure, Techniker und Elektronik-Enthusiasten konzipiert und erfüllt die Anforderungen an Präzisionsmessungen in verschiedenen Szenarien wie Laboren, Produktionslinien und bei der Wartung vor Ort.

Mit einem 2,8-Zoll-HD-TFT-Farbdisplay unterstützt es mehrere Parameterkombinationen wie L/Q-, C/D-, R/D-Messungen und ist kompatibel mit Serien-/Parallelschaltungsmodellen.Die voreingestellten Schwellenwerte ermöglichen eine schnelle Bestimmung von guten/schlechten Komponenten, mit akustischen und visuellen Hinweisen, um die Effizienz der Chargenprüfung erheblich zu verbessern und eine effiziente Sortierung und Qualitätskontrolle zu erleichtern.

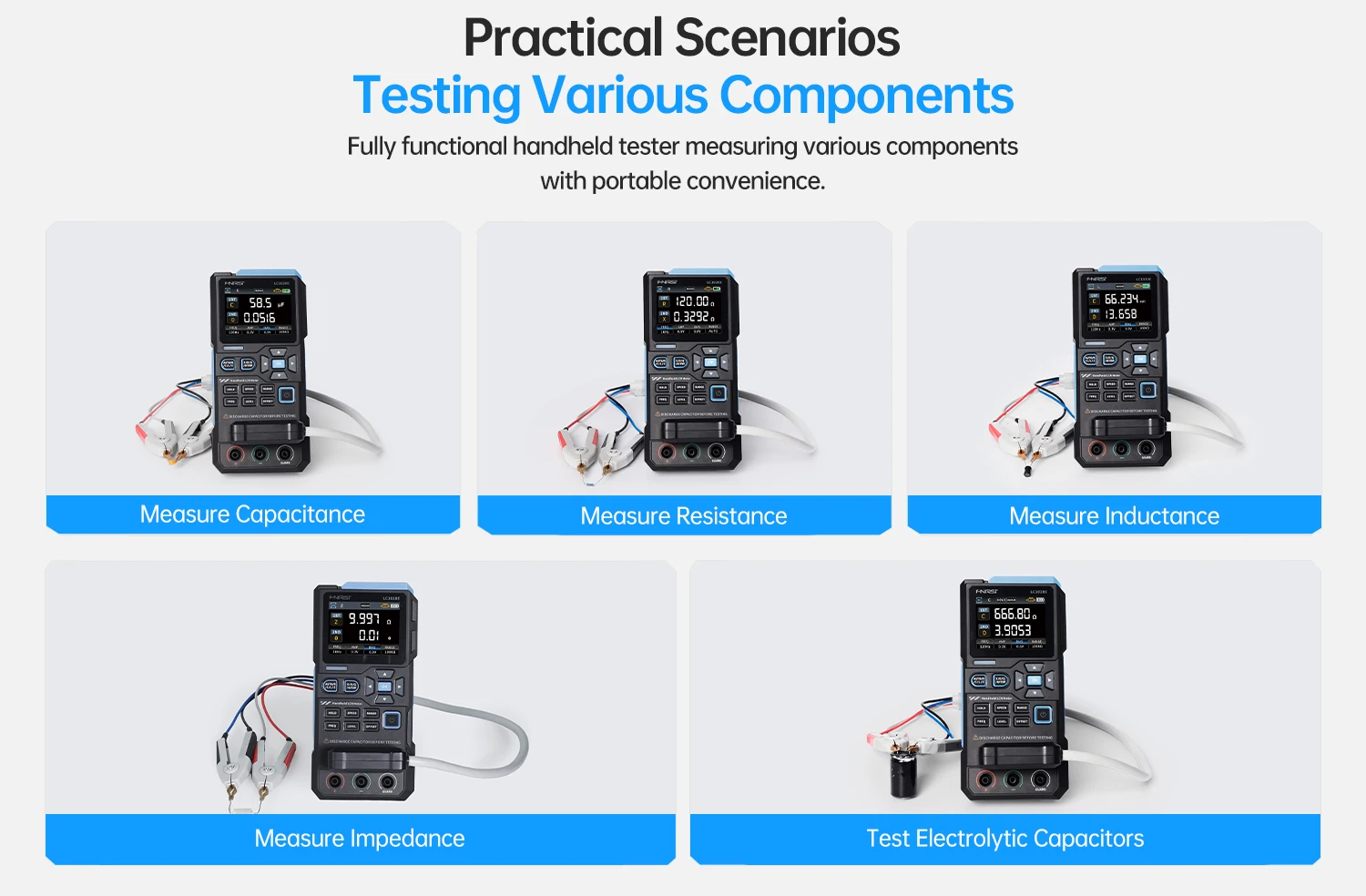

Mit einer maximalen Testfrequenz von 100 kHz kann es problemlos die Hochfrequenz-Parameteranalyse von Bauelementen wie Induktivitäten, Kondensatoren und Widerständen durchführen und deckt damit ein breiteres Anwendungsspektrum ab.Das kompakte Gehäuse, kombiniert mit einem langlebigen Akku, macht Kabel überflüssig, wodurch es leicht in der Hosentasche zu tragen ist und präzise Messungen jederzeit und überall ermöglicht.

Hauptmerkmale:

1.Hochpräzise und weitreichende Messung: Der LC1020E bietet eine Grundgenauigkeit von 0,3 % und gewährleistet zuverlässige und präzise Messwerte für den professionellen Einsatz.Es unterstützt einen breiten Messbereich für Induktivität (0-100H), Kapazität (0-100mF) und Widerstand (0-10MΩ), wodurch es für eine Vielzahl von Komponenten geeignet ist.

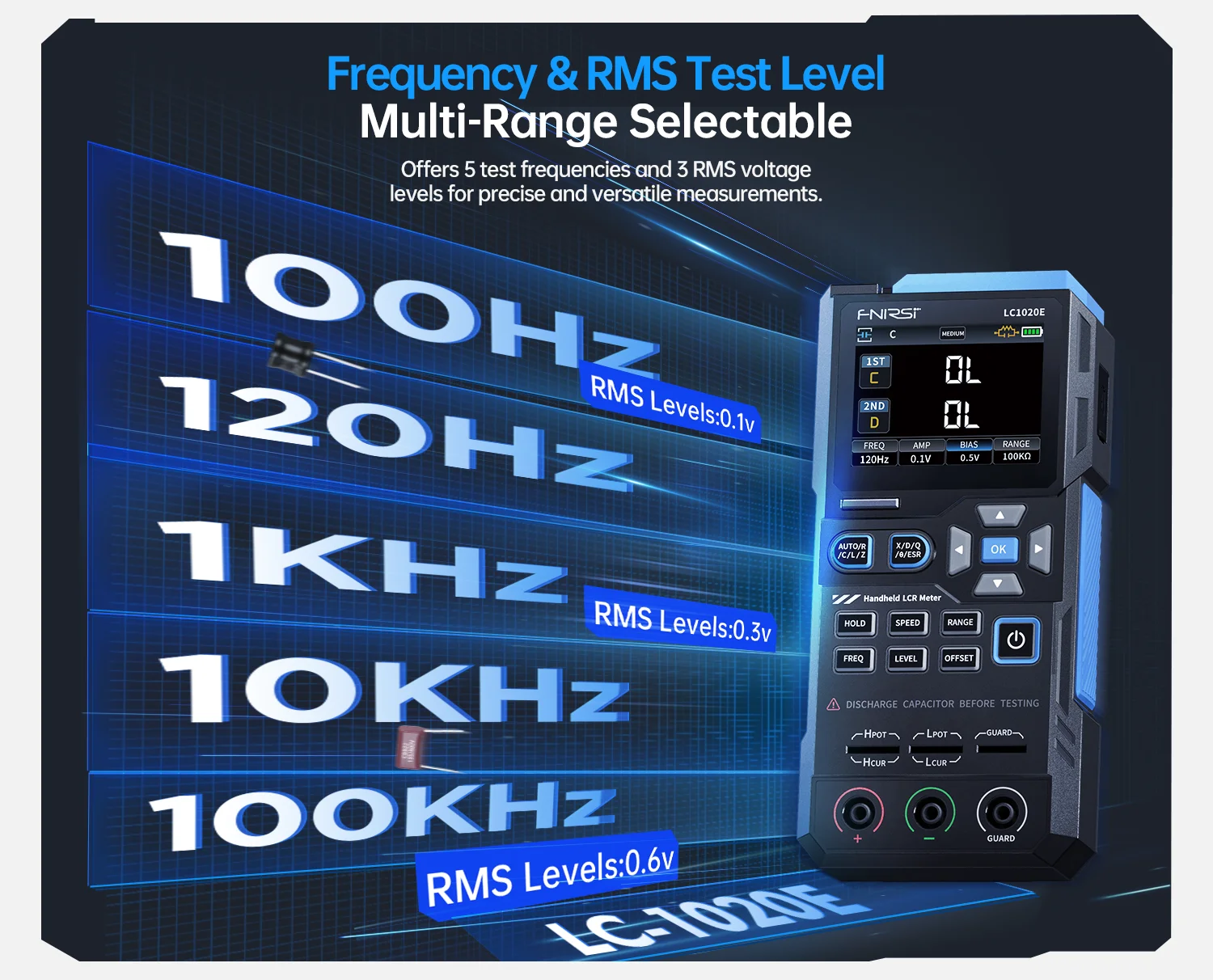

2.Mehrfrequenz & wählbare Teststufen: Mit fünf wählbaren Testfrequenzen (100Hz, 120Hz, 1kHz, 10kHz, 100kHz) und drei Teststufen (0.1V, 0.3V, 0.Mit 6V) bietet dieses LCR-Messgerät die Flexibilität, Komponentenmerkmale unter verschiedenen Bedingungen genau zu analysieren, von allgemeinen Testen bis hin zur Hochfrequenz-Parameteranalyse.

3.Zwei Testanschlüsse für Vielseitigkeit und Genauigkeit: Das Gerät verfügt sowohl über eine praktische Drei-Anschluss-Testbuchse für schnelle, alltägliche Messungen als auch über einen Fünf-Anschluss-Teststeckplatz.Die Konfiguration mit fünf Anschlüssen ermöglicht eine vollständige Kelvin-Messung mit vier Anschlüssen und professionellen Testvorrichtungen, wodurch maximale Genauigkeit durch die Minimierung von Leitungsimpedanzfehlern gewährleistet wird.

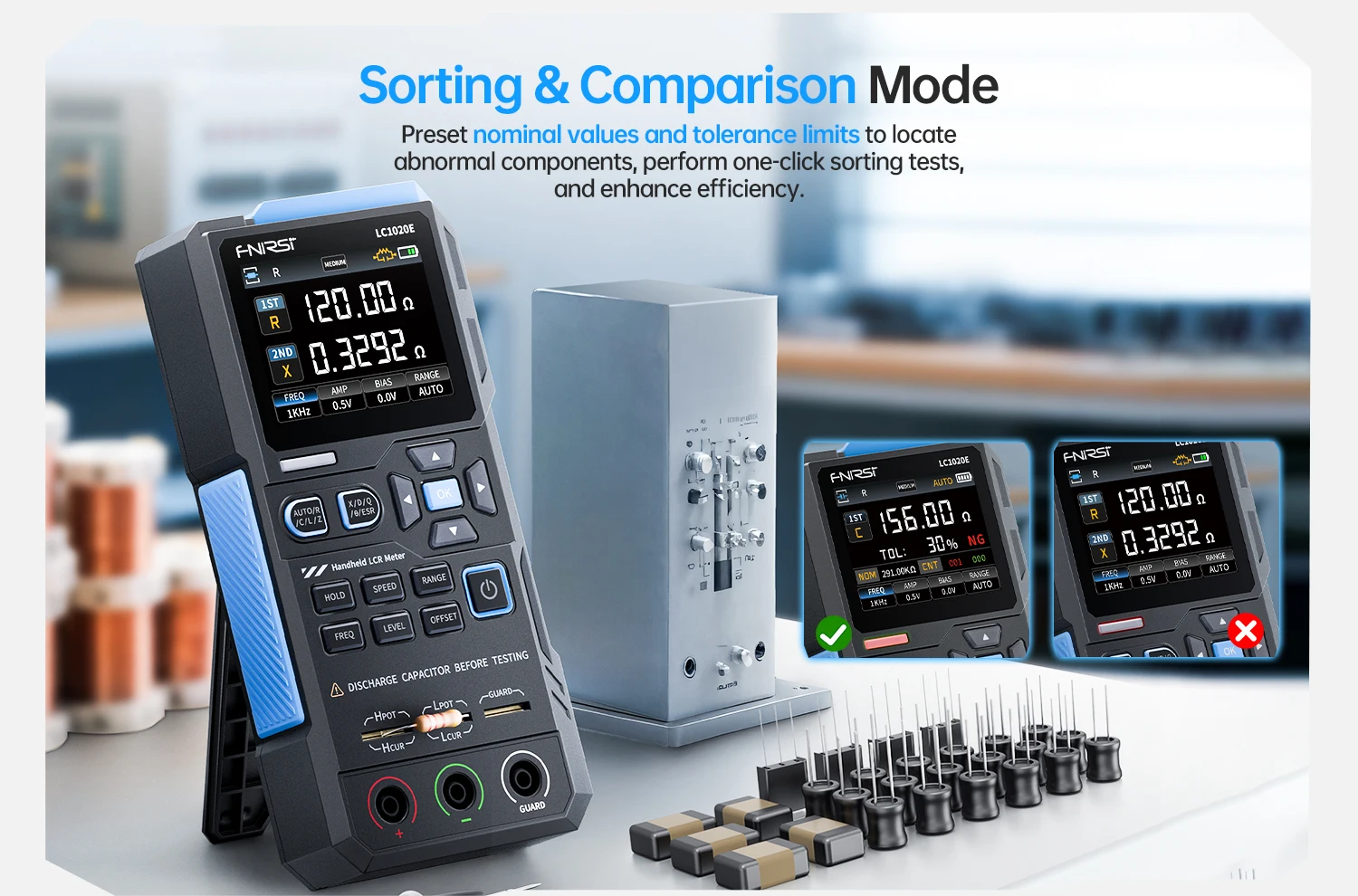

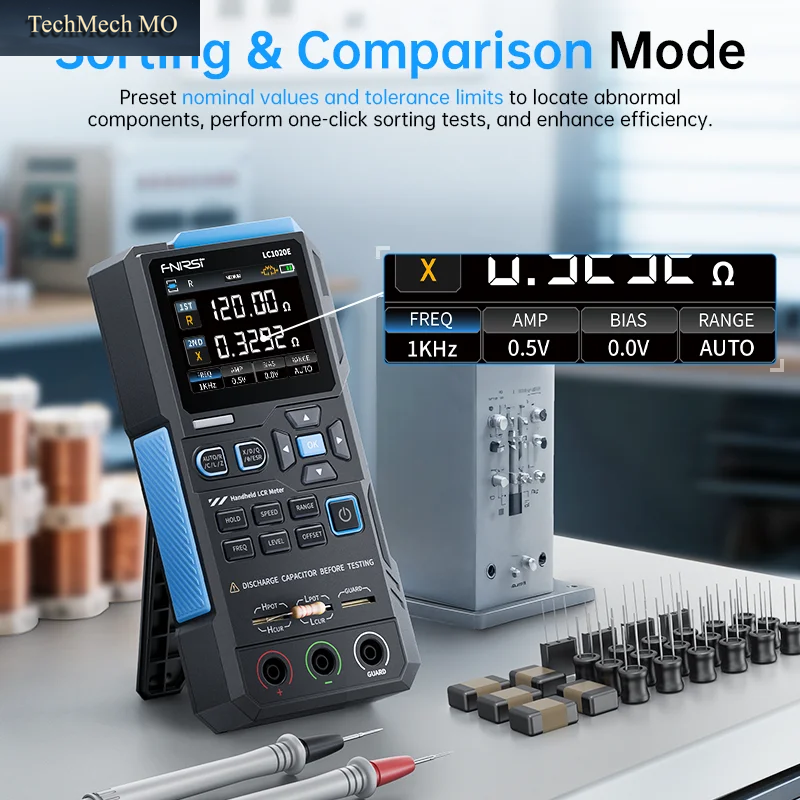

4.Intelligente Komponentensortierung & Datenprotokollierung: Steigern Sie die Effizienz Ihrer Chargenprüfung erheblich mit der intelligenten Vergleichsfunktion.Legen Sie einen Nennwert und eine Toleranz (0,1 % – 99,9 %) fest, um Komponenten automatisch zu sortieren, mit audiovisuellen Hinweisen für die Ergebnisse „bestanden/nicht bestanden“.Der Datenprotokollierungsmodus zeichnet die Anzahl erfolgreicher und fehlgeschlagener Messungen für eine effektive Qualitätskontrolle auf.

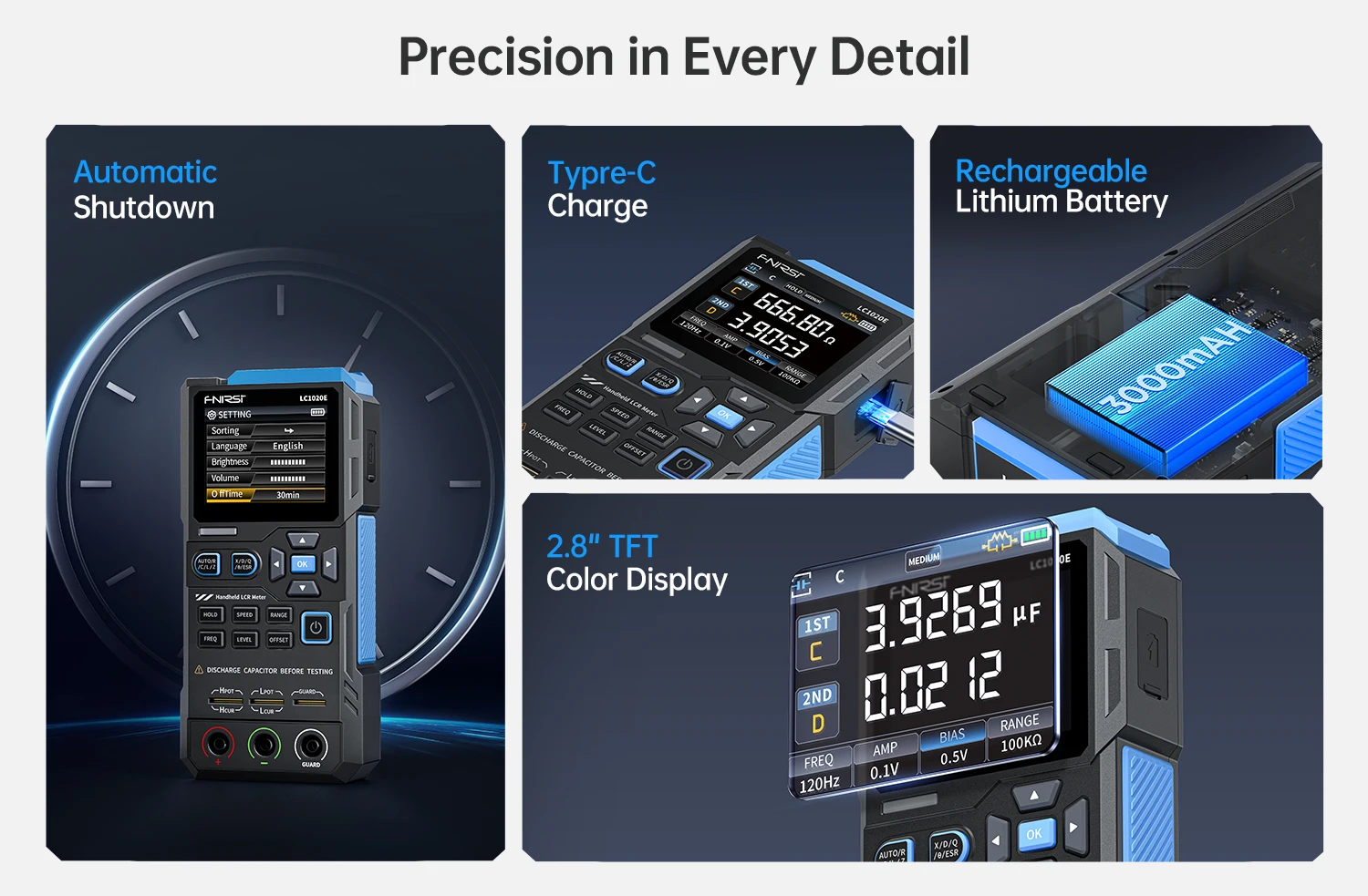

5.Tragbares Design mit klarem Display und langer Akkulaufzeit: Entwickelt für den Einsatz im Labor, an der Produktionslinie und vor Ort, verfügt der LC1020E über ein kompaktes Gehäuse und einen leistungsstarken wiederaufladbaren 3,7V, 3000mAh Lithium-Akku.Der große 2,8-Zoll-TFT-Farbbildschirm zeigt deutlich alle Haupt- und Nebenparameter (L/C/R/Z, X/D/Q/θ/ESR) an, wodurch Messwerte überall leicht abgelesen werden können.

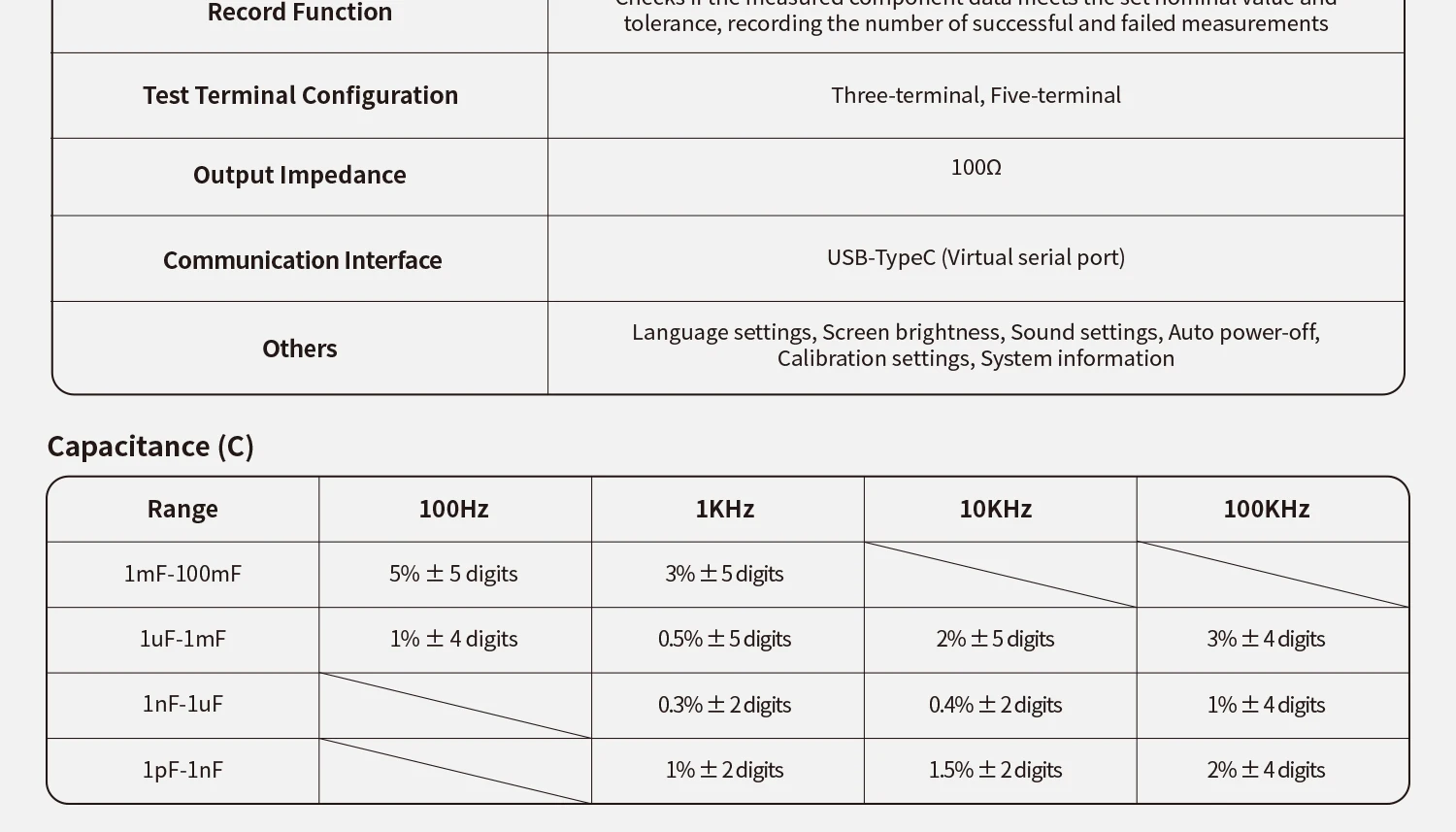

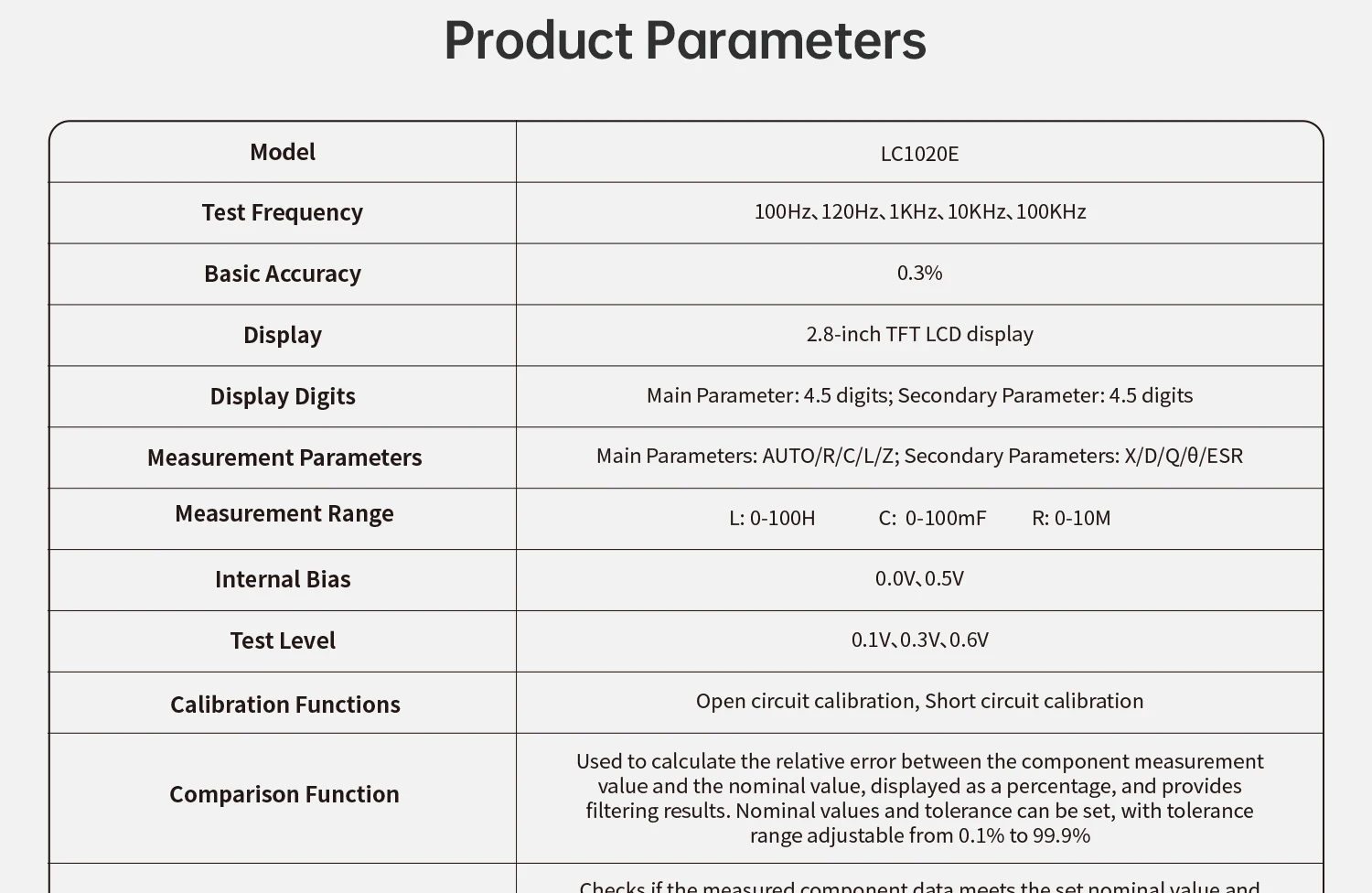

1、Display: 2,8-Zoll-TFT-LCD-Display

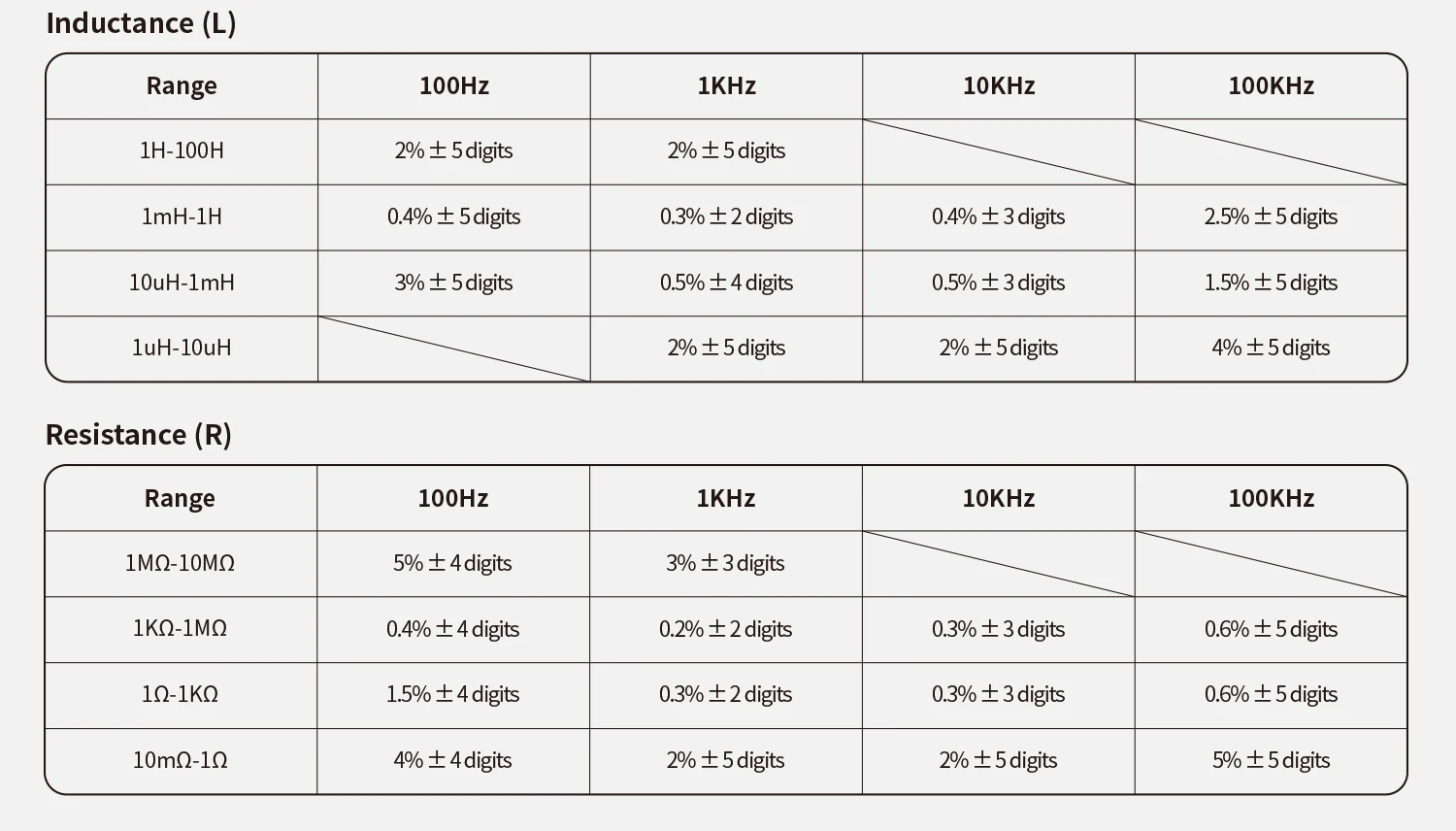

2. Grundgenauigkeit: 0,3%

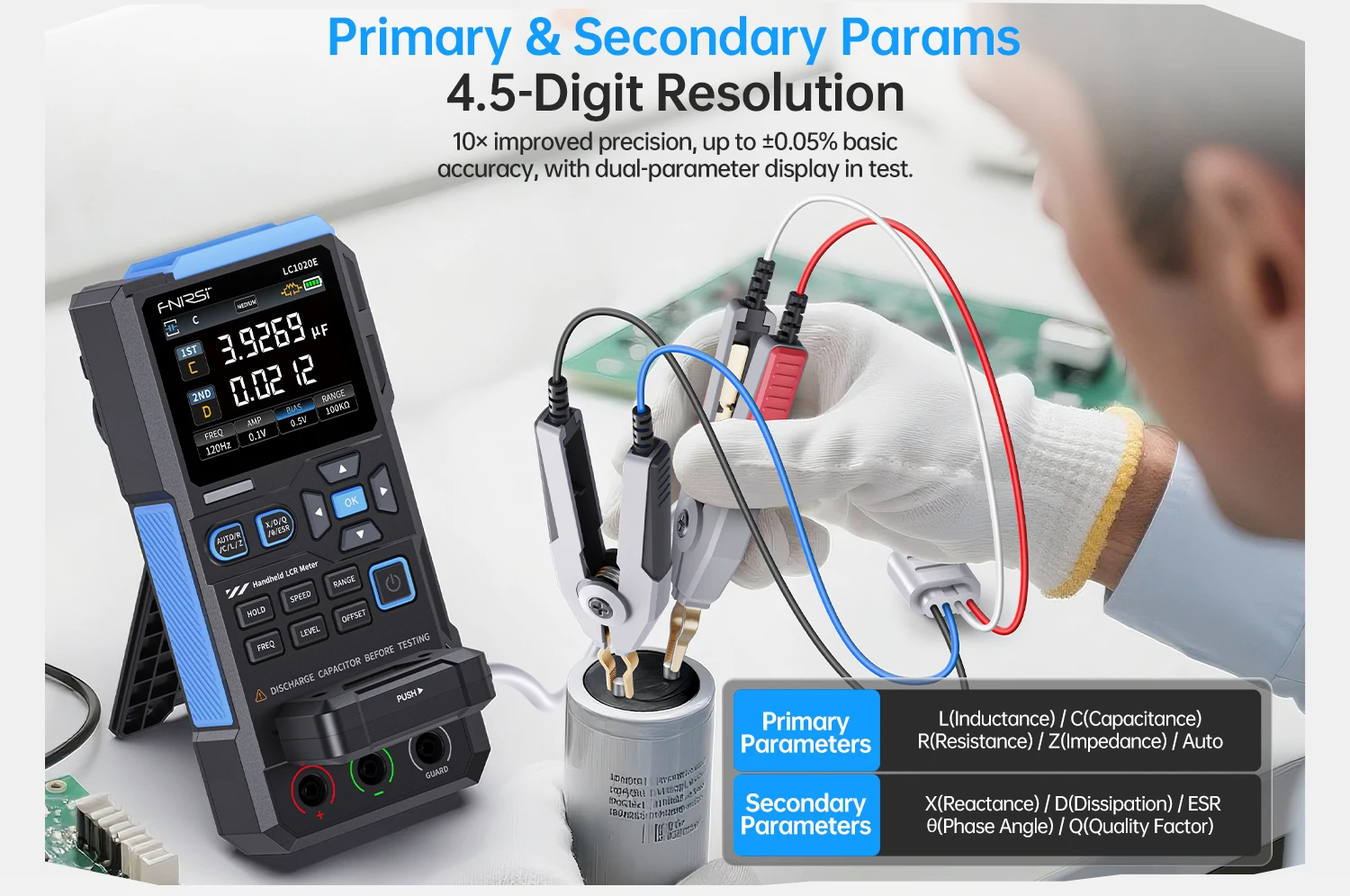

3. Anzeigeziffern: Hauptparameter: 4,5 Ziffern; Nebenparameter: 4,5 Ziffern

4、Testfrequenz: 100Hz, 120Hz, 1KHz, 10KHz, 100KHz

5、Teststufe: 0,1V, 0,3V, 0,6V

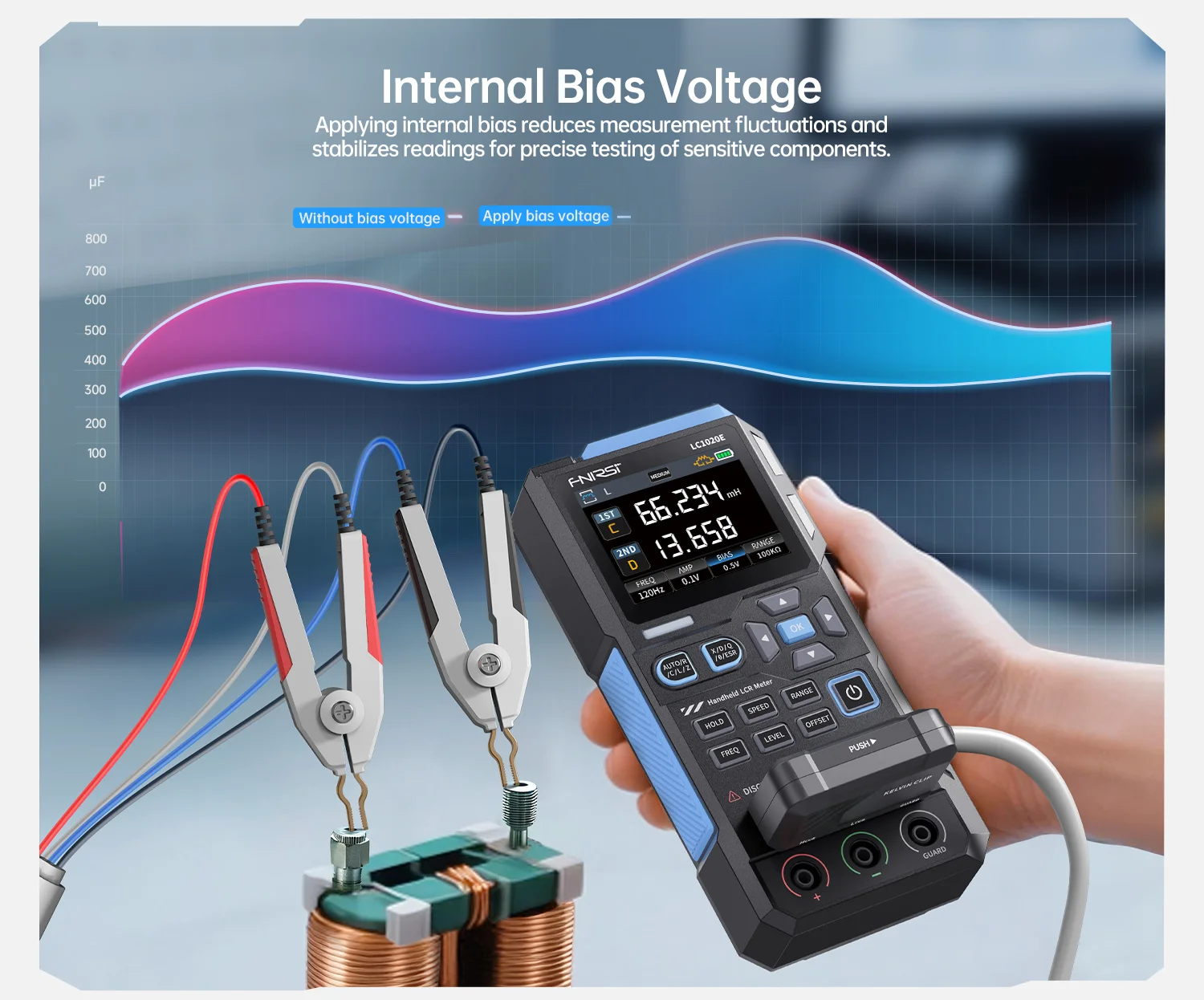

6、Interne Vorspannung: 0,0V, 0,5V

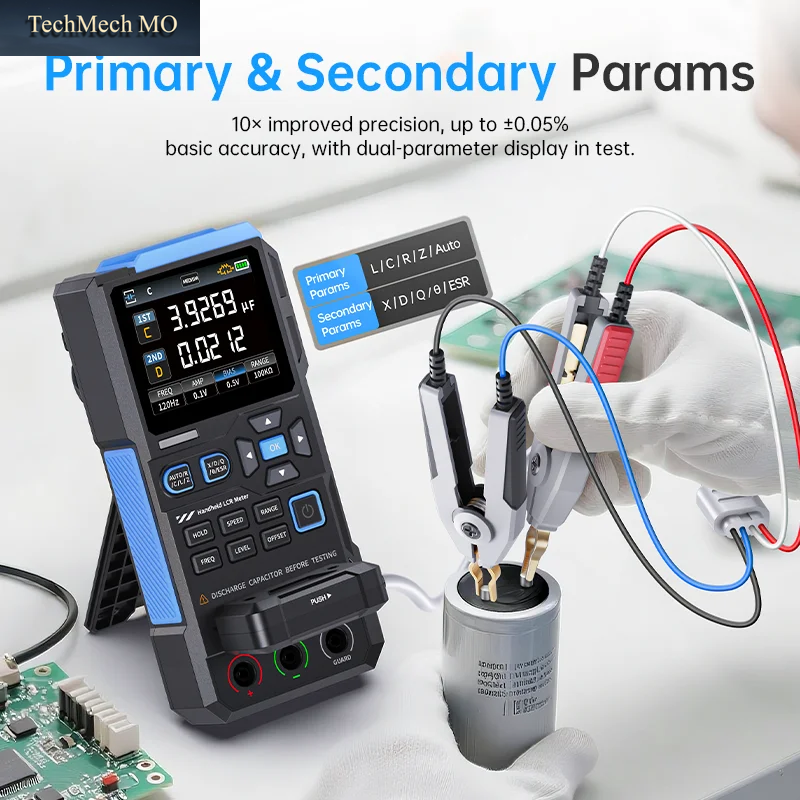

7、Messparameter: Hauptparameter: AUTO/R/C/L/Z; Nebenparameter: X/D/Q/θ/ESR

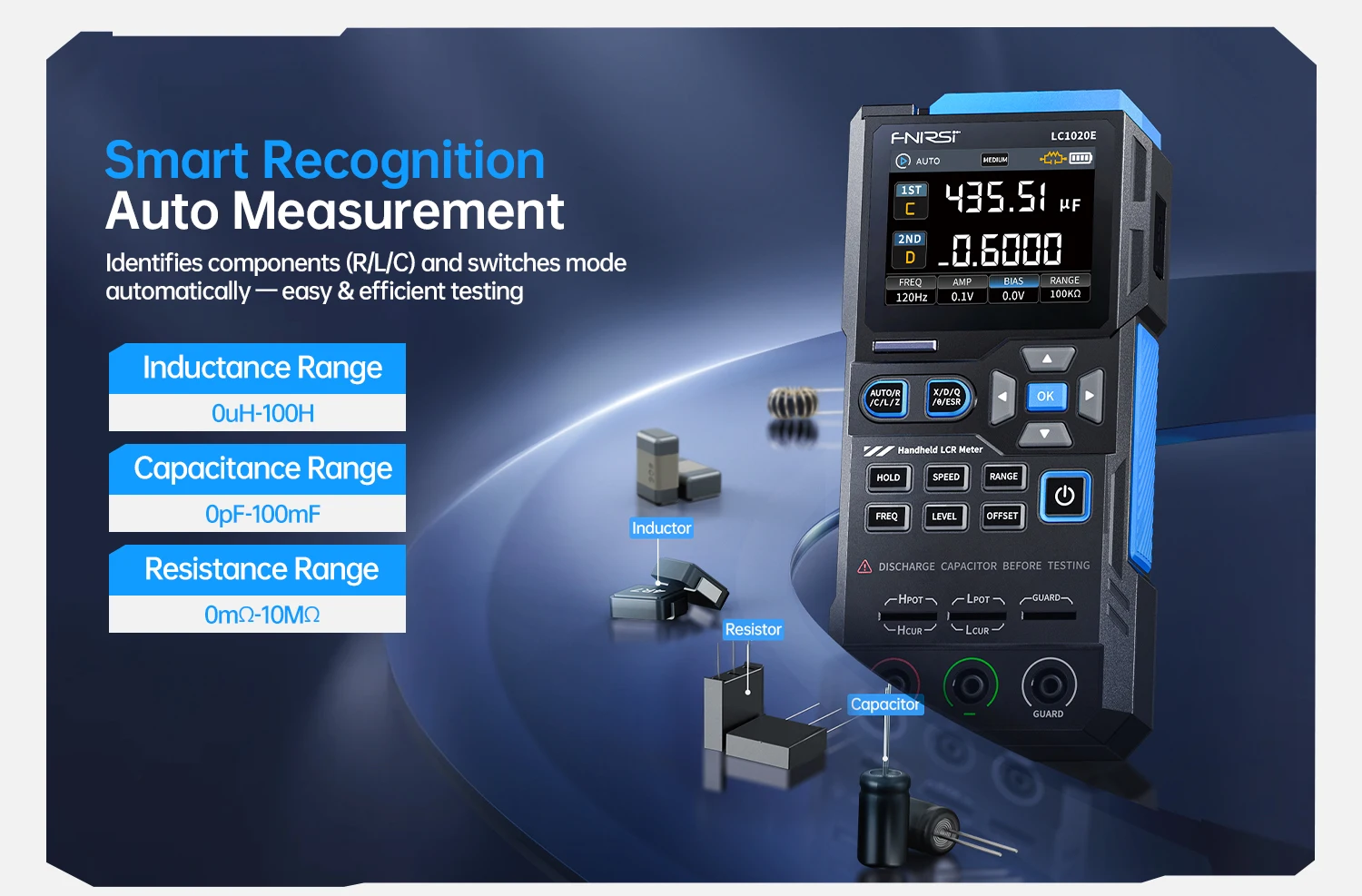

8、Messbereich: L: 0-100H, C: 0-100mF, R: 0-10MΩ

9、Messgeschwindigkeit: Schnell (4 Mal/s), Mittel (2 Mal/s), Langsam (1 Mal/s)

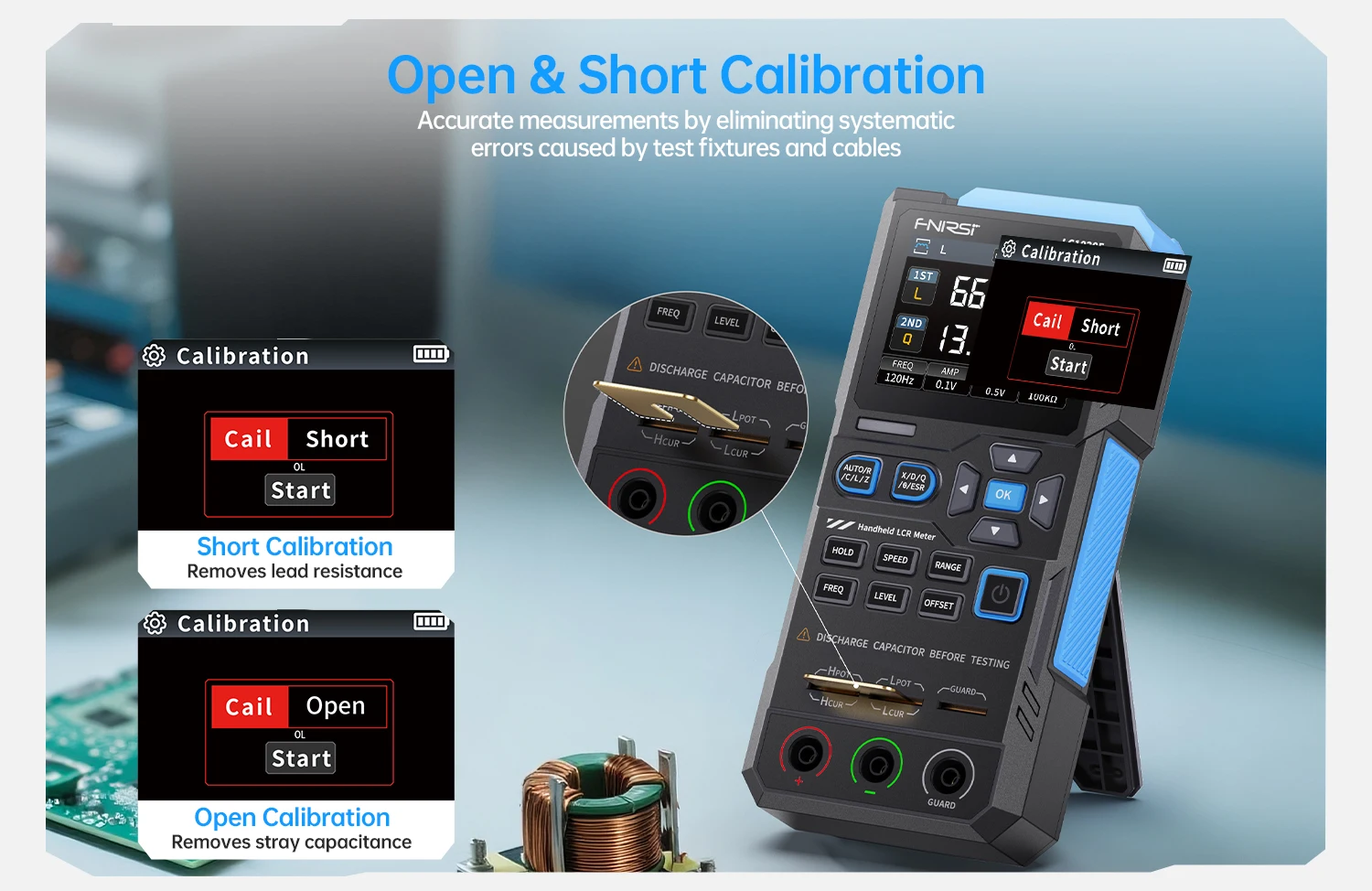

10、Kalibrierungsfunktionen: Leerlaufkalibrierung, Kurzschlusskalibrierung

11. Vergleichsfunktion: Wird verwendet, um den relativen Fehler zwischen dem Messwert der Komponente und dem Nennwert zu berechnen, wird als Prozentsatz angezeigt und liefert Filterungsergebnisse.Nennwerte und Toleranzen können eingestellt werden, wobei der Toleranzbereich von 0,1 % bis 99,9 % einstellbar ist.

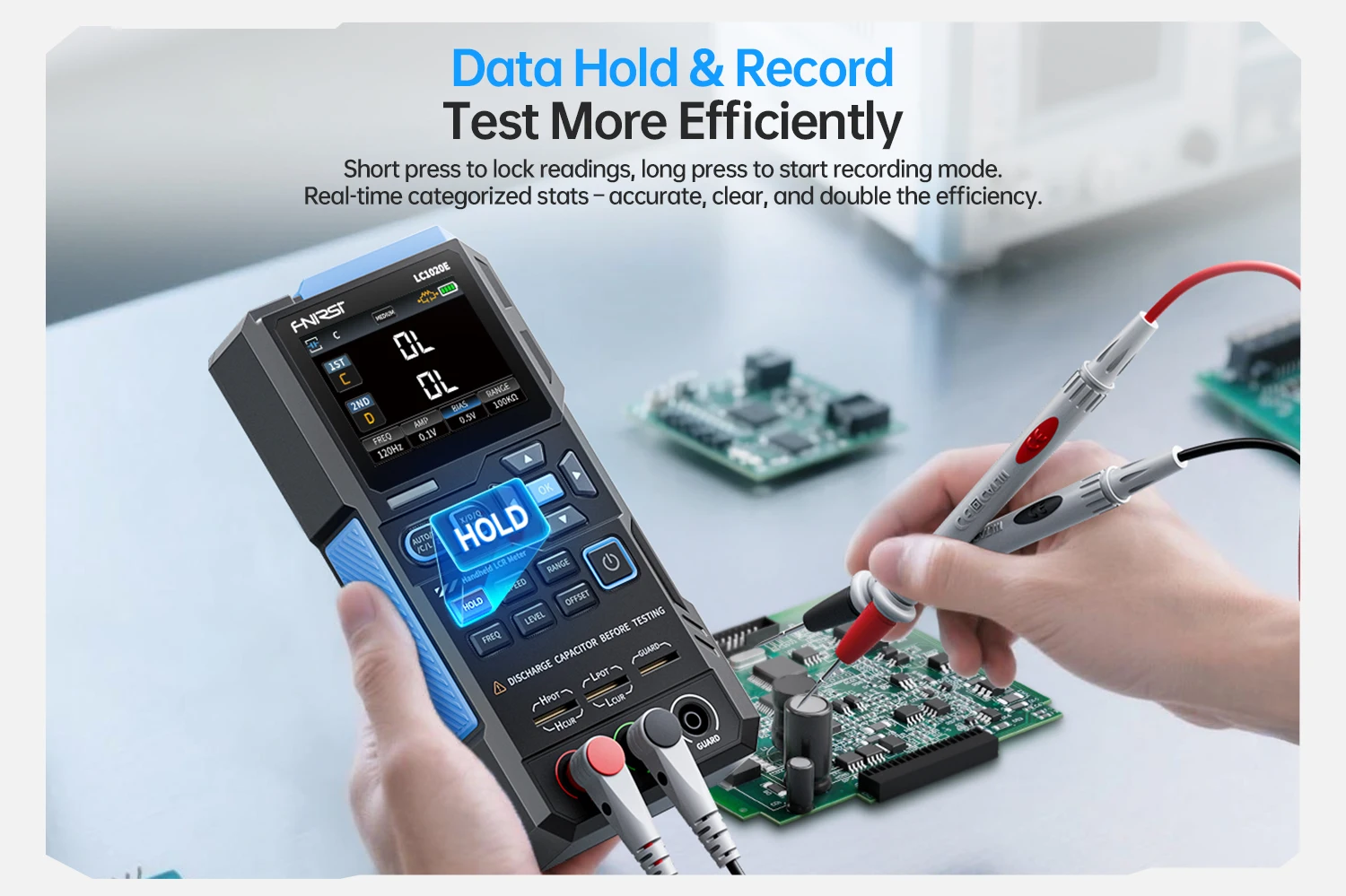

12、Aufzeichnungsfunktion: Überprüft, ob die gemessenen Komponentendaten den festgelegten Nennwert und die Toleranz erfüllen, und zeichnet die Anzahl der erfolgreichen und fehlgeschlagenen Messungen auf.

13、Test-Terminal-Konfiguration: Drei-Terminal, Fünf-Terminal

14、Ausgangsimpedanz: 100Ω

15、Kommunikationsschnittstelle: USB-Typ-C (Virtueller serieller Anschluss)

16、Weitere Funktionen: Spracheinstellungen, Bildschirmhelligkeit, Toneinstellungen, automatische Abschaltung, Kalibrierungseinstellungen, Systeminformationen.

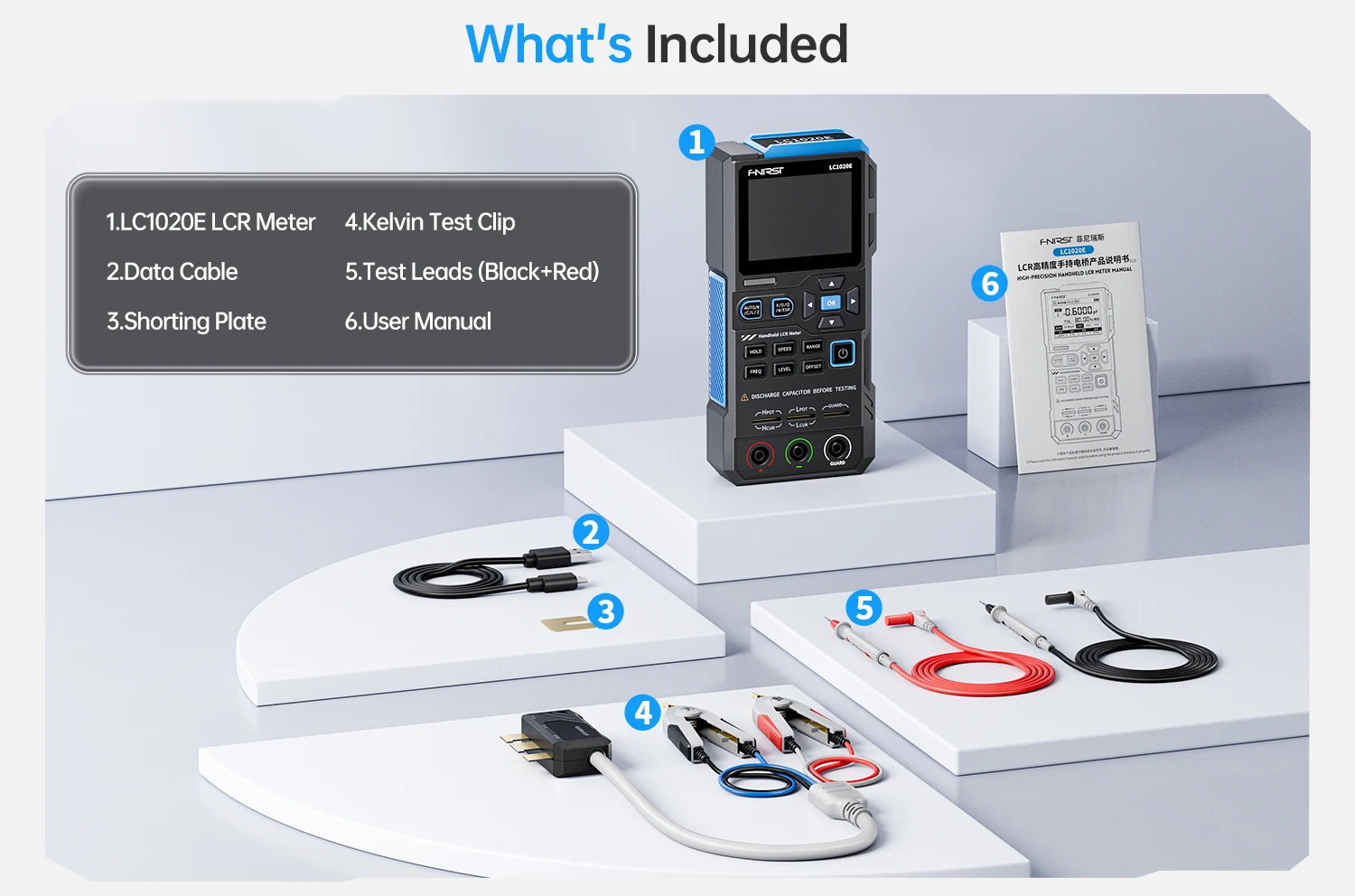

1.LC1020E LCR-Messgerät *1

2.Datenkabel *1

3.Kurzschlussplatte *1

4.Kelvin-Testclip *1

5.Messleitungen (Schwarz *1+Rot *1)

6. Benutzerhandbuch *1
