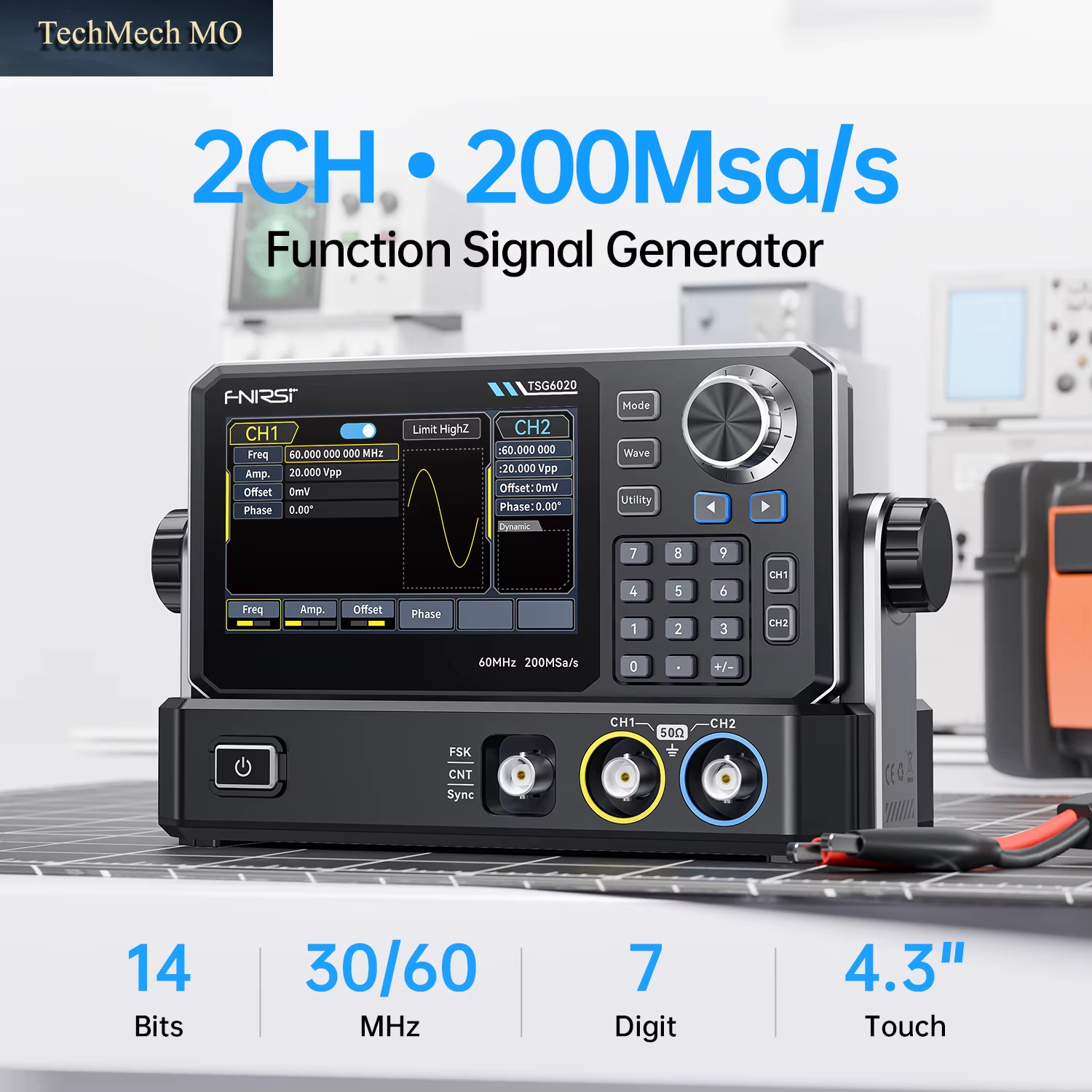

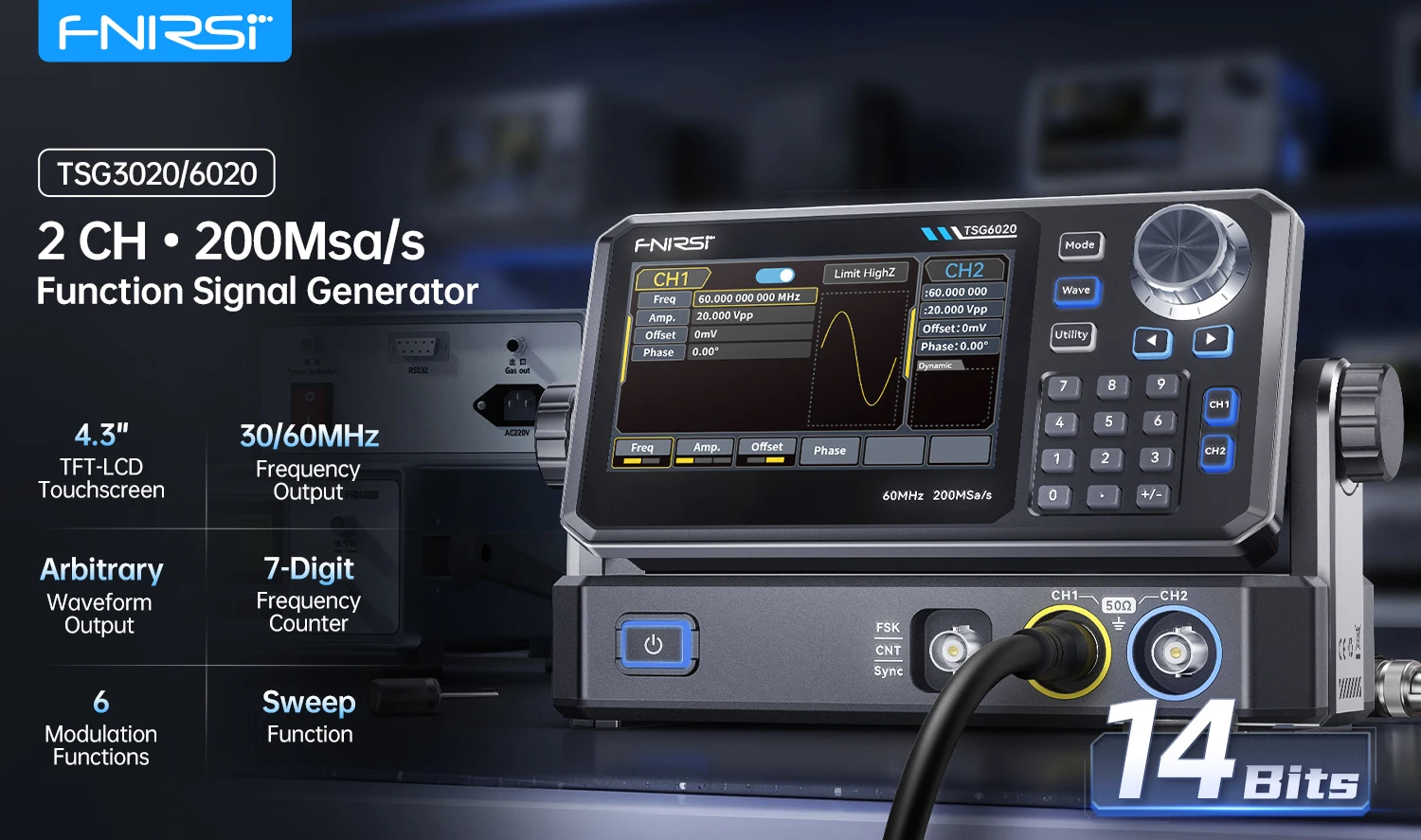

FNIRSI TSG6020 TSG3020 Zweikanal-Funktionssignalgenerator 60 Mhz/30 Mhz 200 Msa/S 4,3-Zoll-Touchscreen Für Die Elektronikprüfung

Der TSG3020/TSG6020 ist ein Zweikanal-Funktions- und Arbiträrwellenformgenerator, der für professionelle Test-, Wartungs-, Bildungs- und F&E-Anwendungen entwickelt wurde.Es verfügt über eine Ausgangsfrequenz von bis zu 60 MHz, eine Abtastrate von 200 MSa/s und eine vertikale Auflösung von 14 Bit, was saubere, präzise und jitterarme Signale liefert.

Es unterstützt Sinus-, Rechteck-, Puls-, Rampen-, Arbiträr-, Rausch- und DC-Ausgang und bietet Speicherplatz für 24 Gruppen nichtflüchtiger Arbiträrwellenformen, zusammen mit AM/FM/PM/ASK/PSK/FSK-Modulation, linearem/logaritmischem Sweep und einem hochpräzisen Frequenzzähler, der mit TTL-Signalen kompatibel ist.

Mit einem 4,3-Zoll kapazitiven Touchscreen, Tastenfeldsteuerung, USB-Konnektivität und Typ-C-Stromversorgung ist es ideal für Elektronikreparaturen, Schaltungsfehlersuche, Lehrlabore und die Prüfung von Industrieausrüstungen.

Hauptmerkmale:

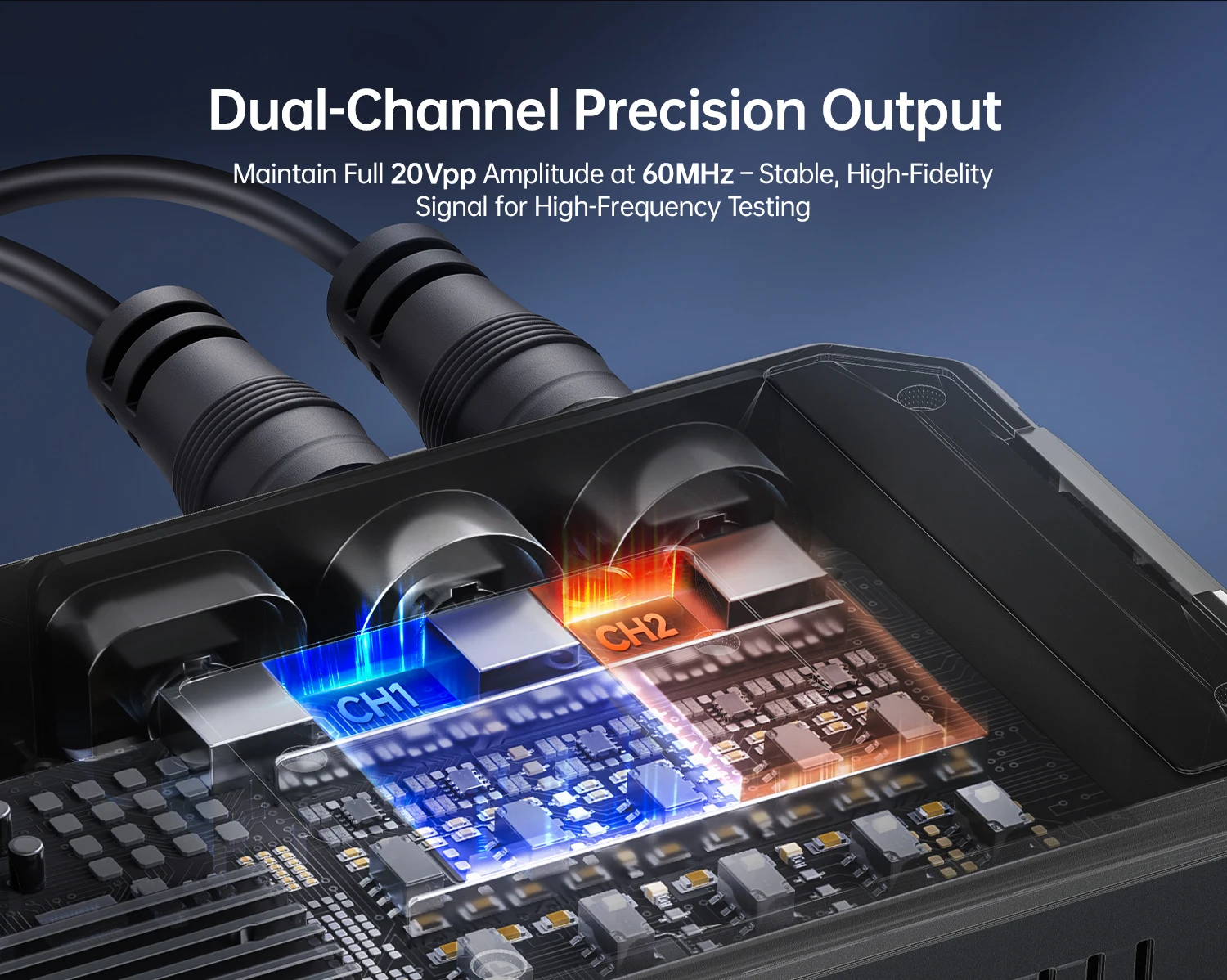

1.Hochleistungs-Doppelkanal-Ausgang:Bietet zwei unabhängige Kanäle mit einer maximalen Ausgangsfrequenz von bis zu 60 MHz (TSG6020) und einer beträchtlichen maximalen Ausgangsamplitude von 20 Vpp (Hohe Impedanz, <10 MHz).

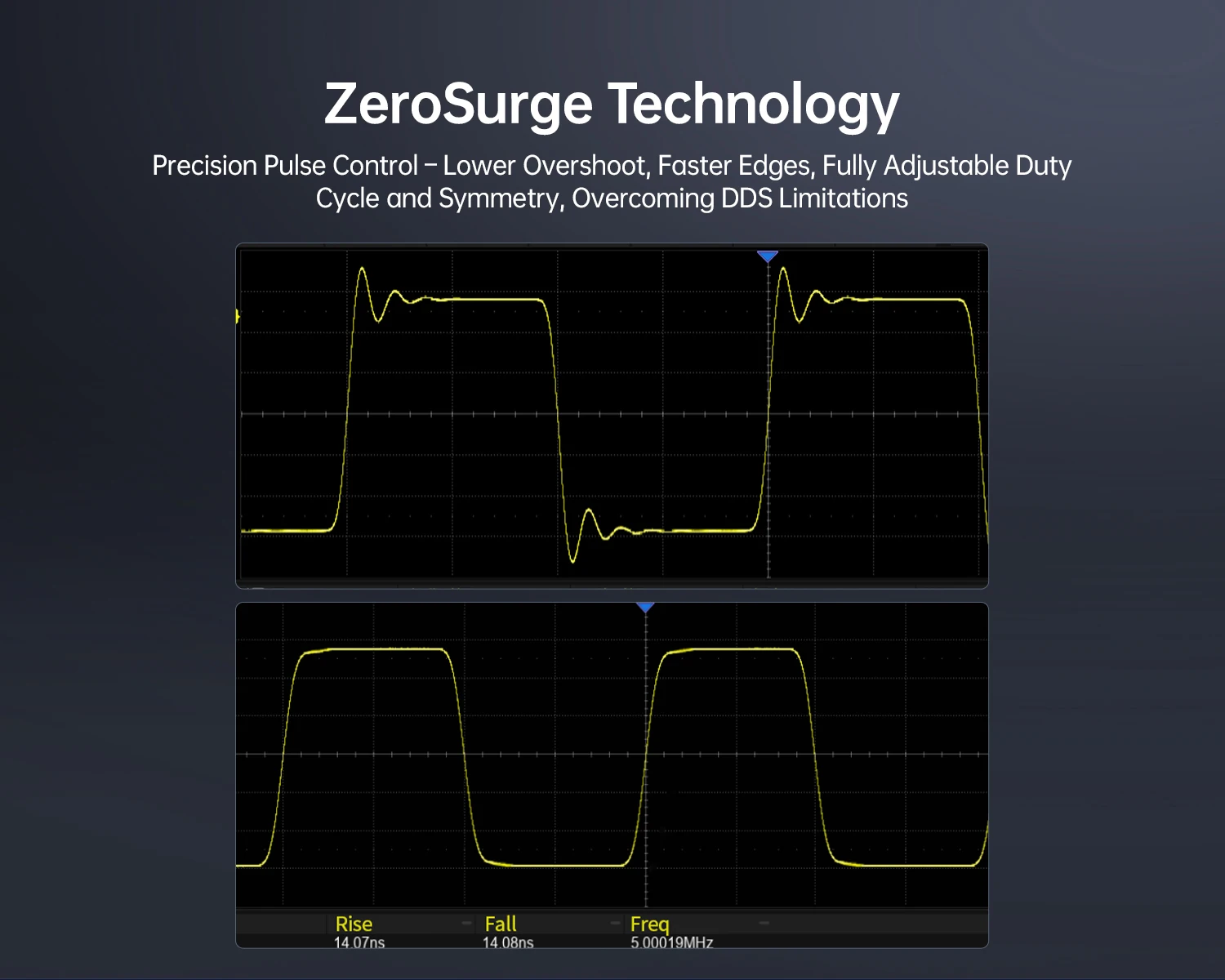

2.Innovative ZeroSurge-Technologie:Garantiert geringere Überschwingungen, schnellere Kanten und höhere Präzision bei Rechteck-, Impuls- und Rampenwellen, mit fein einstellbarem Tastverhältnis, Impulsdauer und Symmetrie.

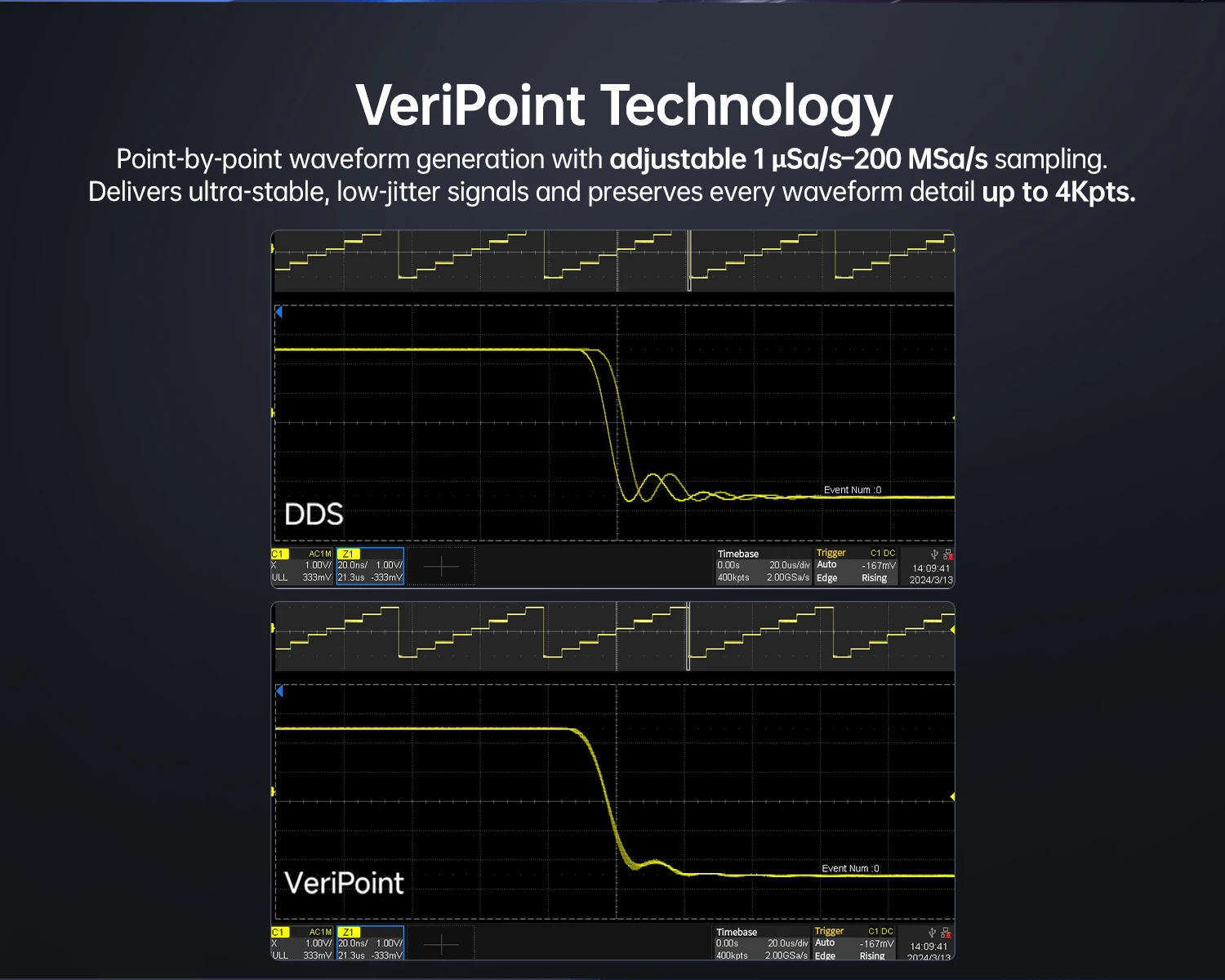

3.Fortschrittliche Arbiträre Wellenformgenerierung:Nutzt die VeriPoint-Technologie für jitterarme, punktgenaue Ausgabe mit einer stufenlos variablen Abtastrate von 1uSa/s bis 200MSa/s über eine Speichellänge von 4Kpts.

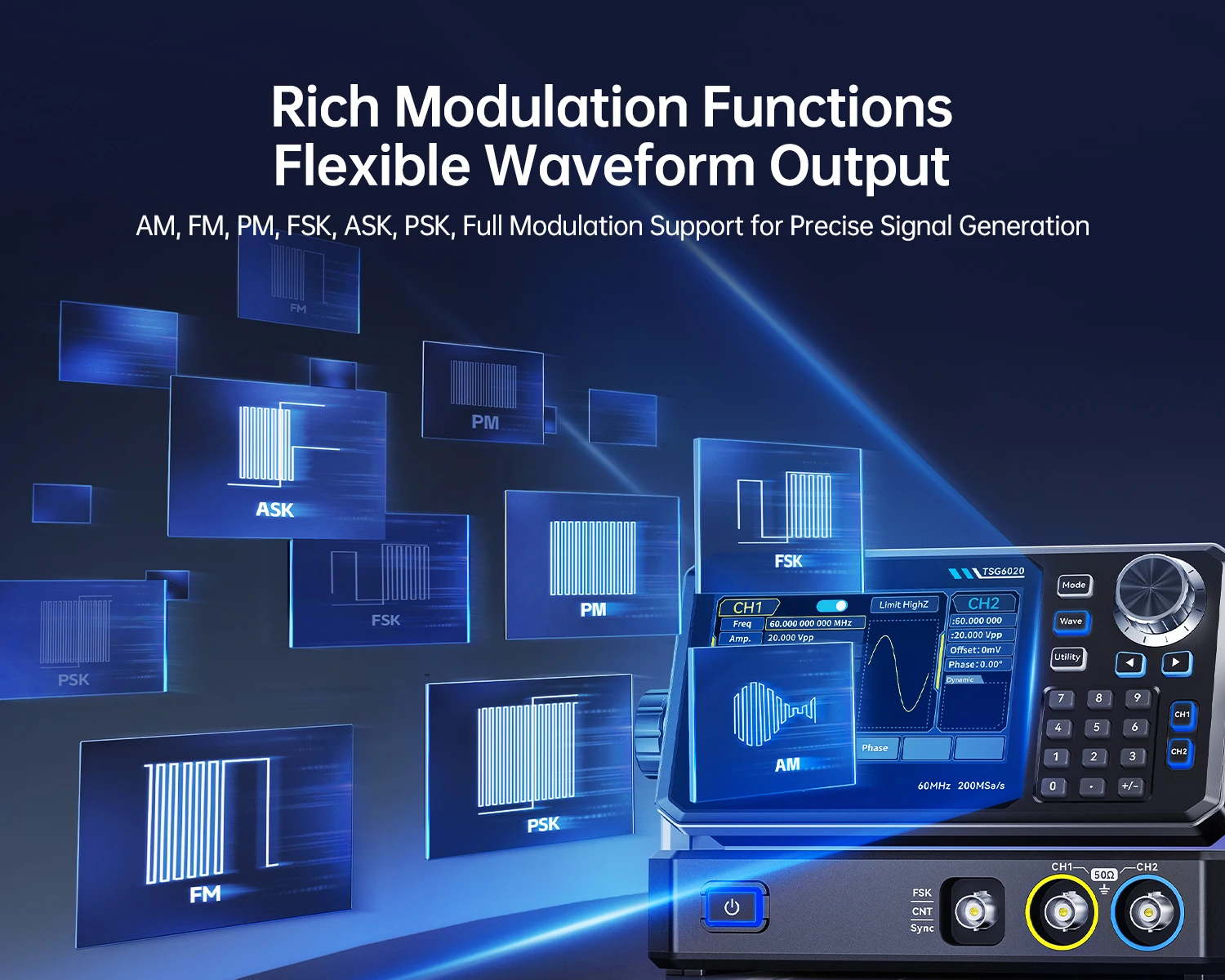

4.Umfassende Modulation & Sweep:Unterstützt eine Vielzahl von Modulationsarten, darunter AM, FM, PM, ASK, PSK und FSK, sowie lineare und logarithmische Frequenzweitenfunktionen.

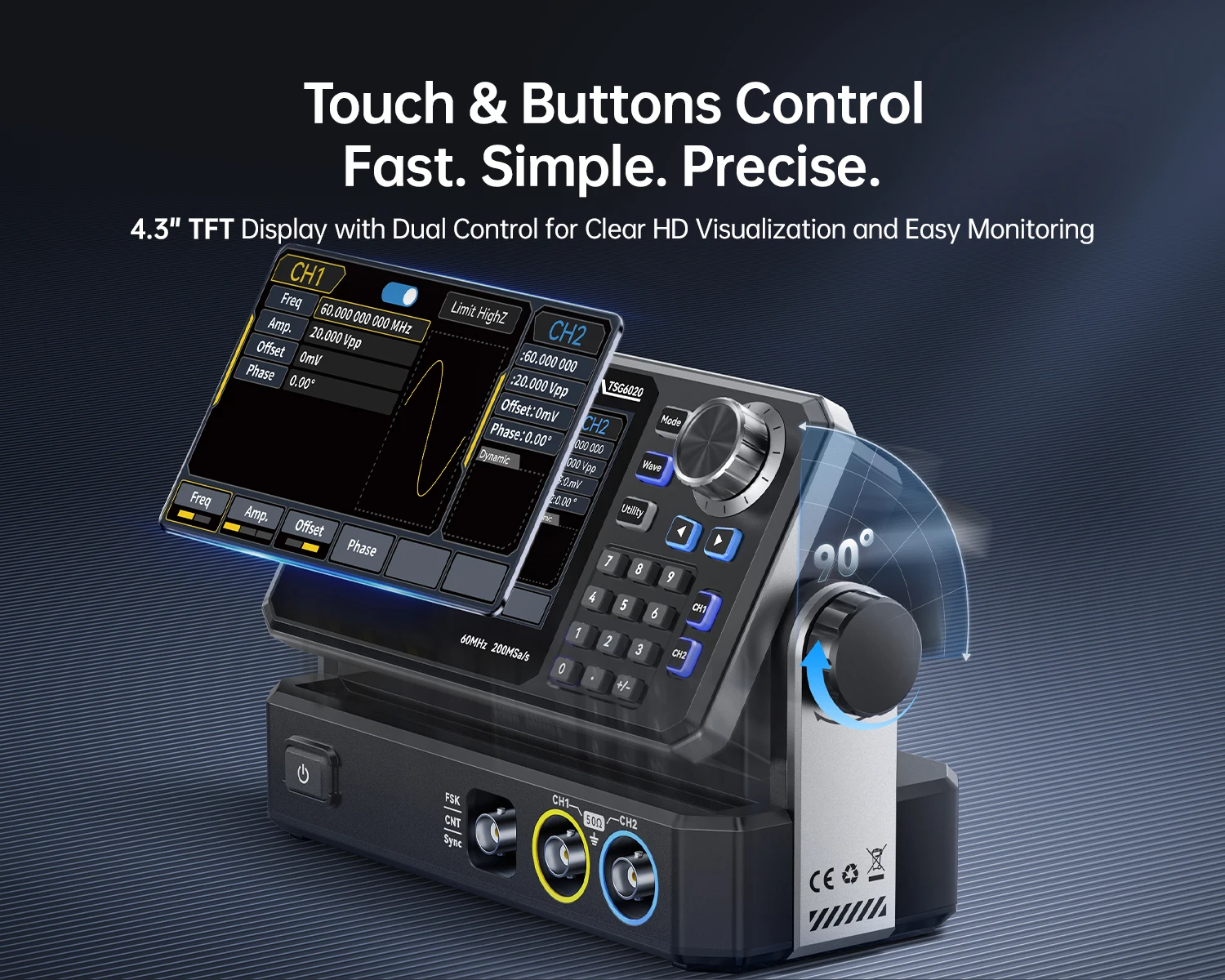

5.Mehrschnittstellen-Stromversorgung & -Steuerung:Verfügt über ein intuitives 4,3-Zoll-TFT-LCD-Touchdisplay und unterstützt den Stromversorgungseingang über Typ-C, was tragbare Tests vor Ort über eine mobile Powerbank ermöglicht.

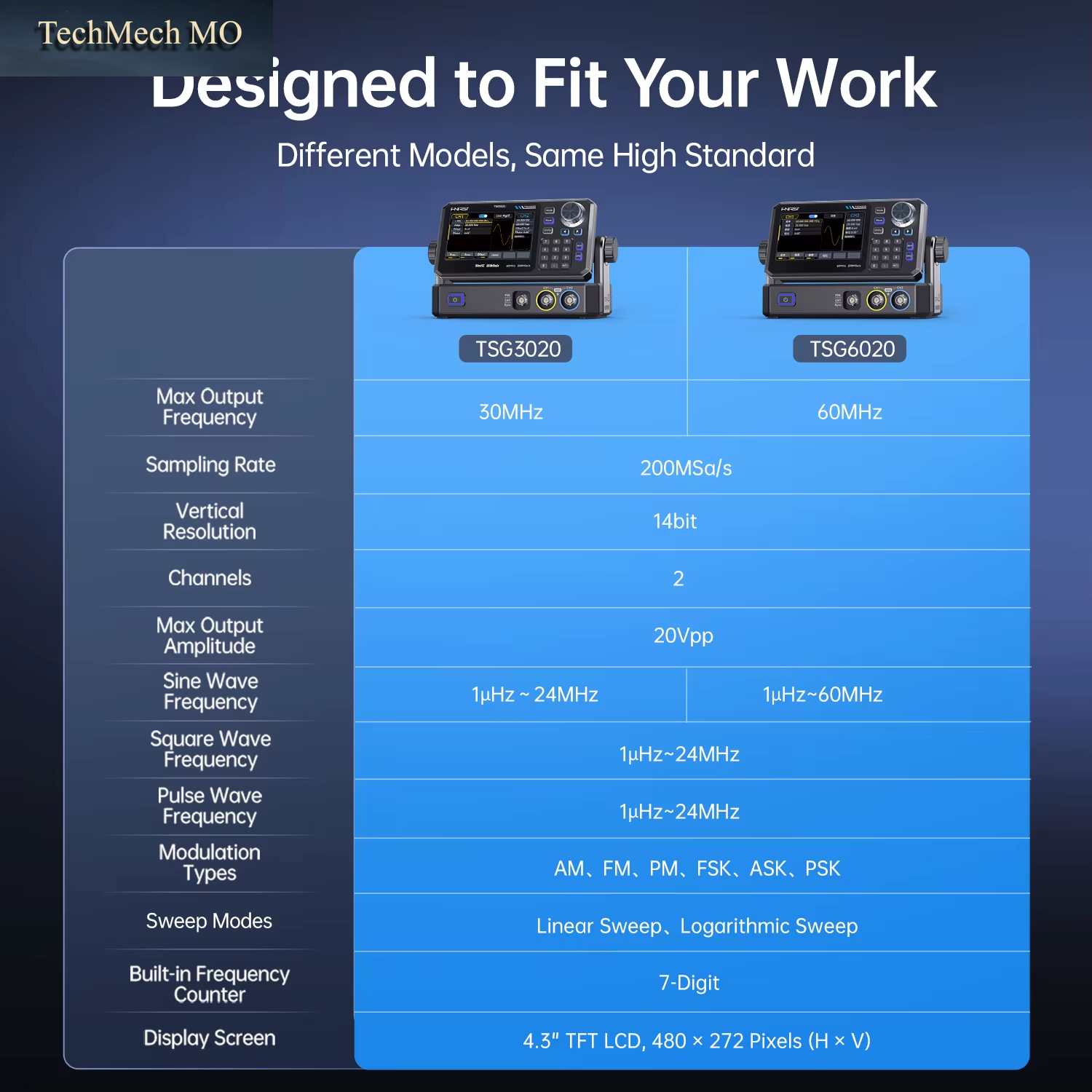

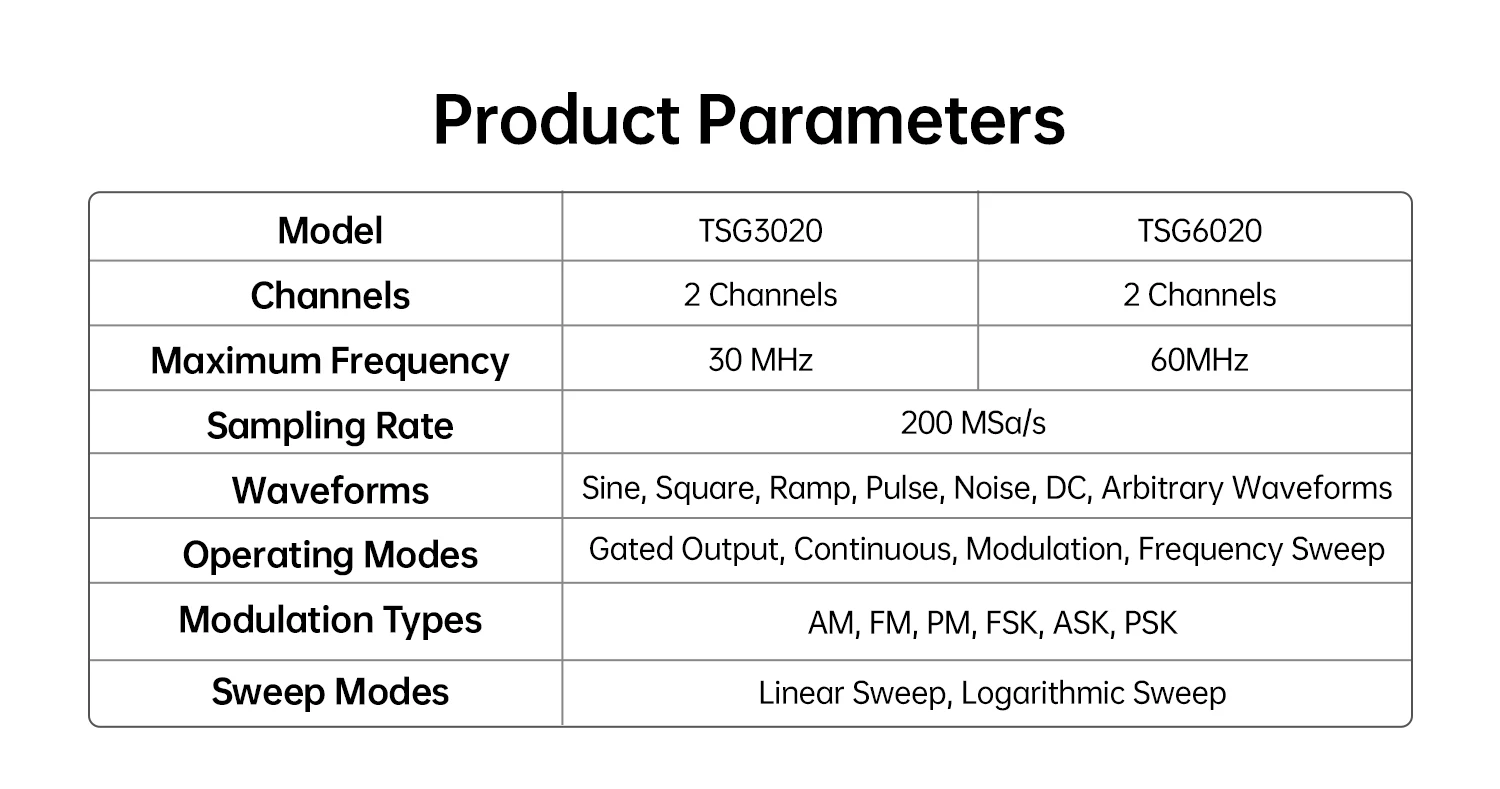

Grundlegende Informationen

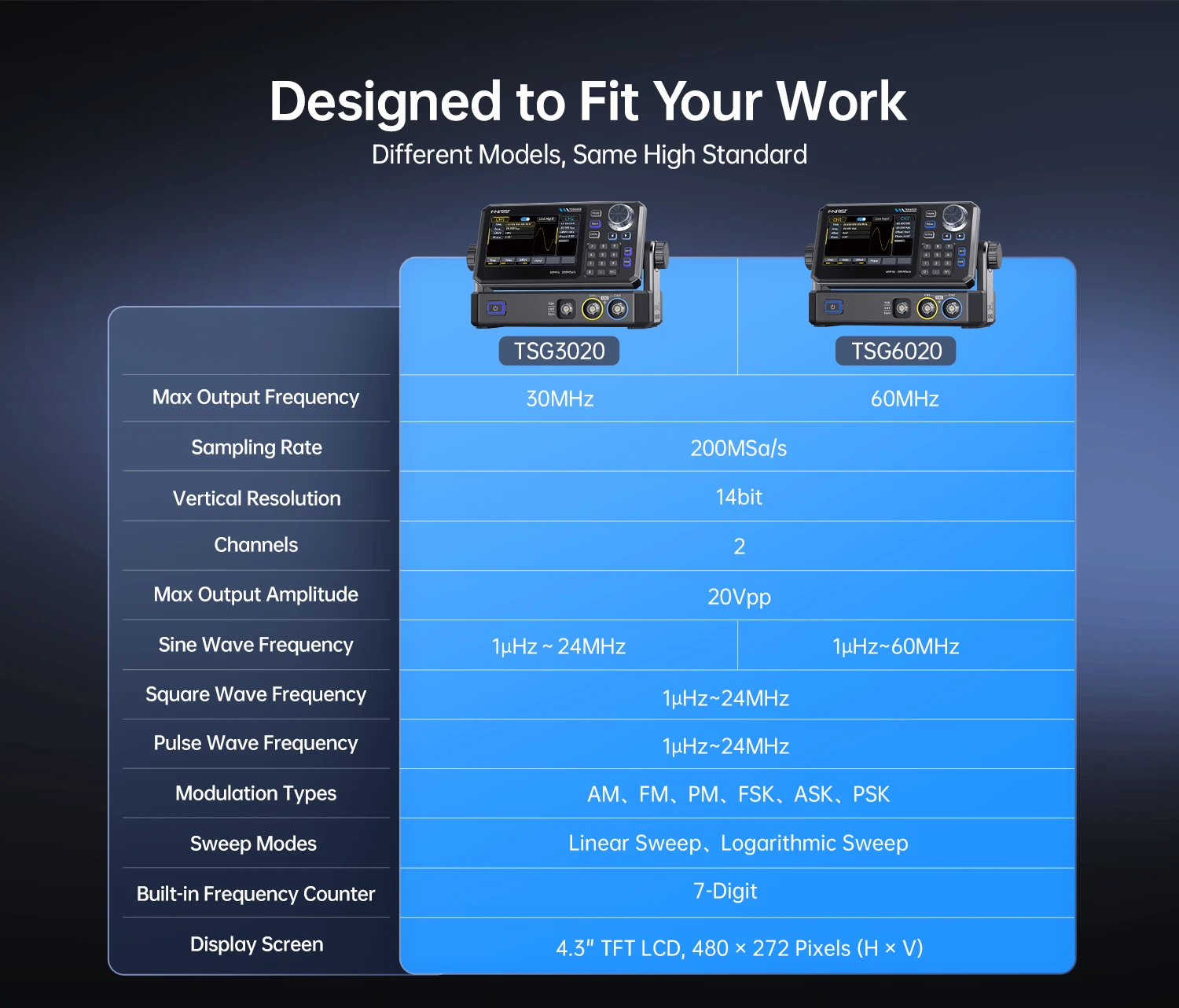

Modell: TSG3020 / TSG6020

Kanäle: 2

Display: 4,3-Zoll-TFT-Kapazitiv-Touchscreen

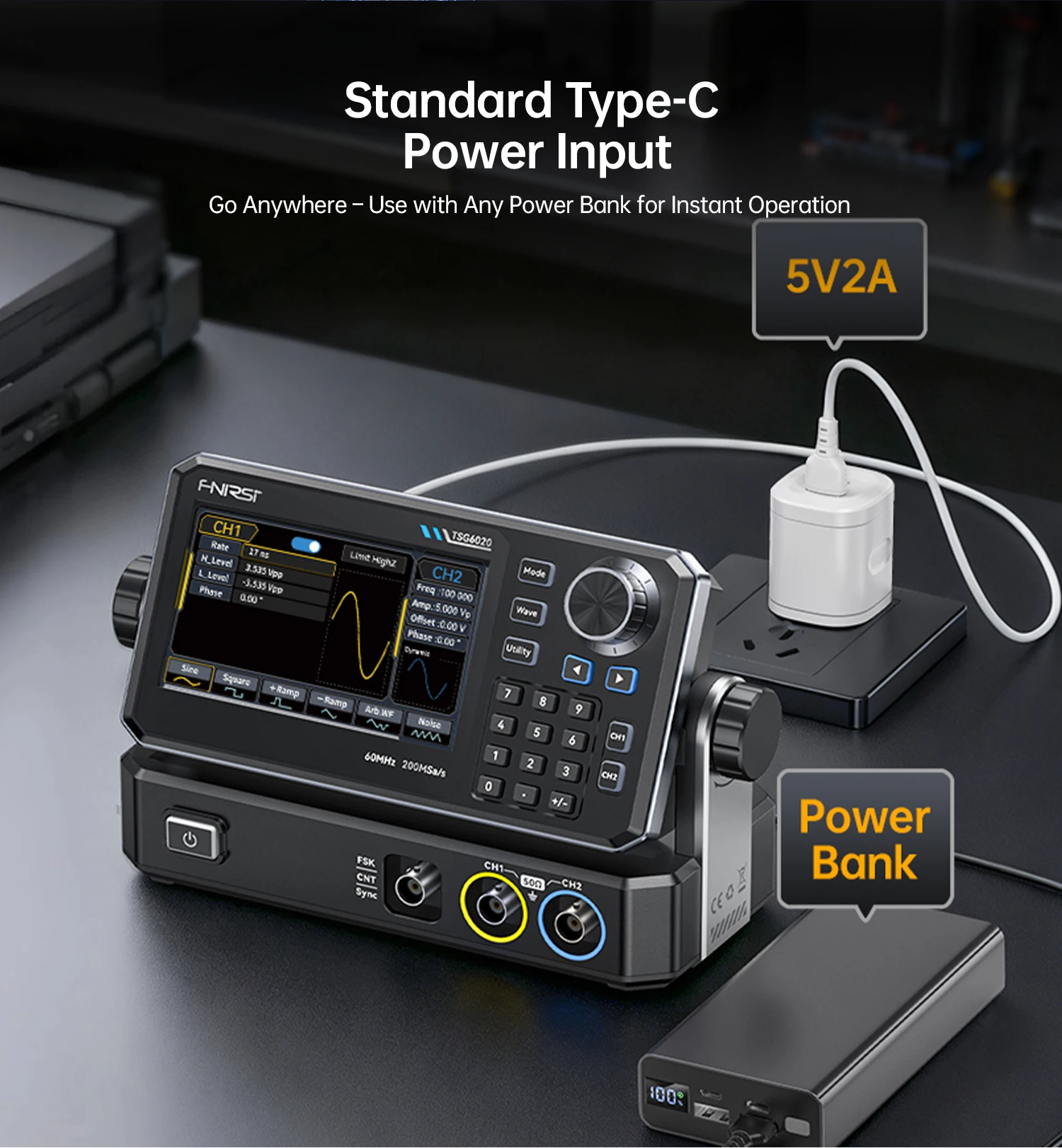

Stromeingang: Typ-C 5V/2A

Schnittstelle: USB-Gerät

Ausgangsimpedanz: 50Ω

Frequenzausgang

Maximale Ausgangsfrequenz:

·TSG3020: 30 MHz

·TSG6020: 60 MHz

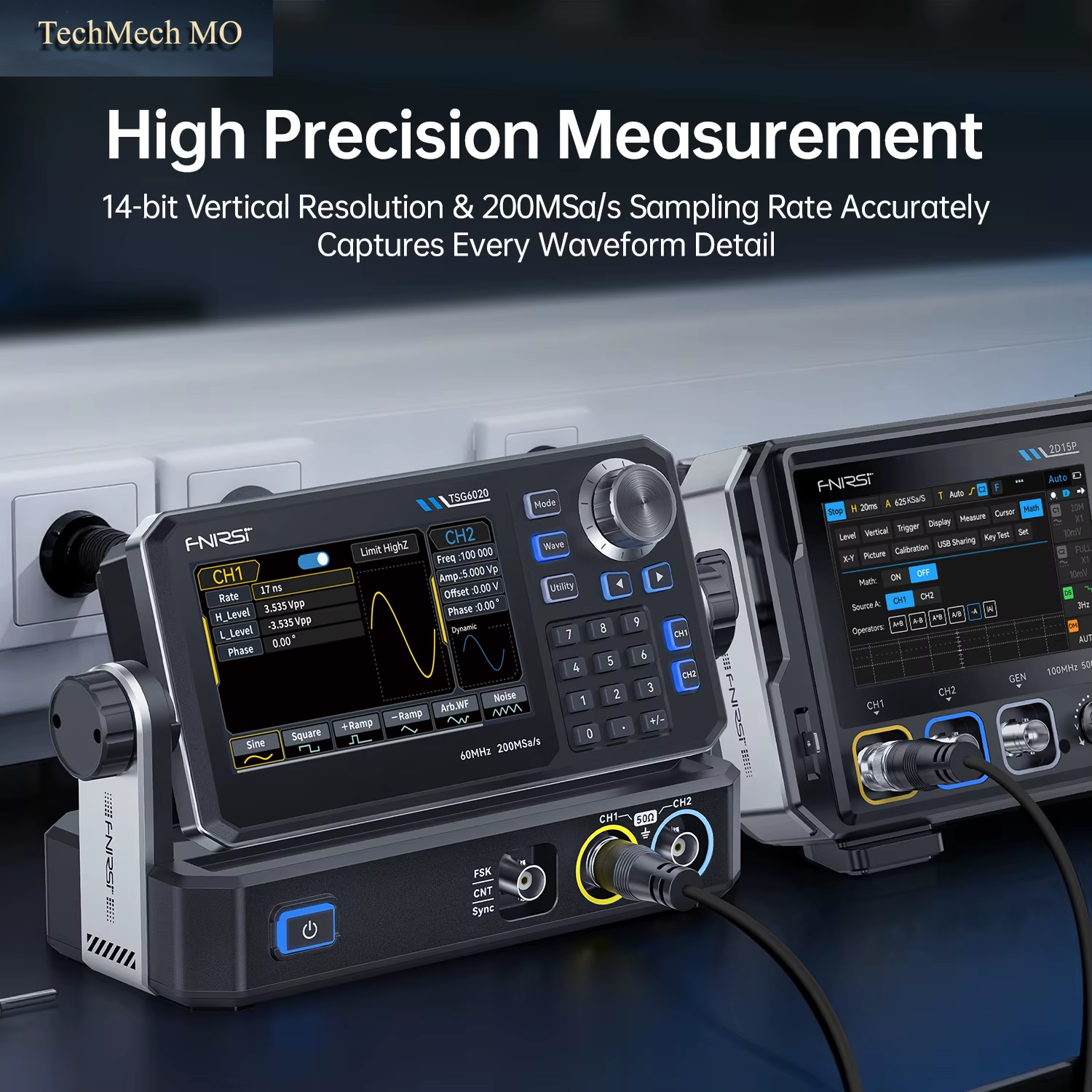

Abtastrate: 200MSa/s

Vertikale Auflösung: 14 Bit

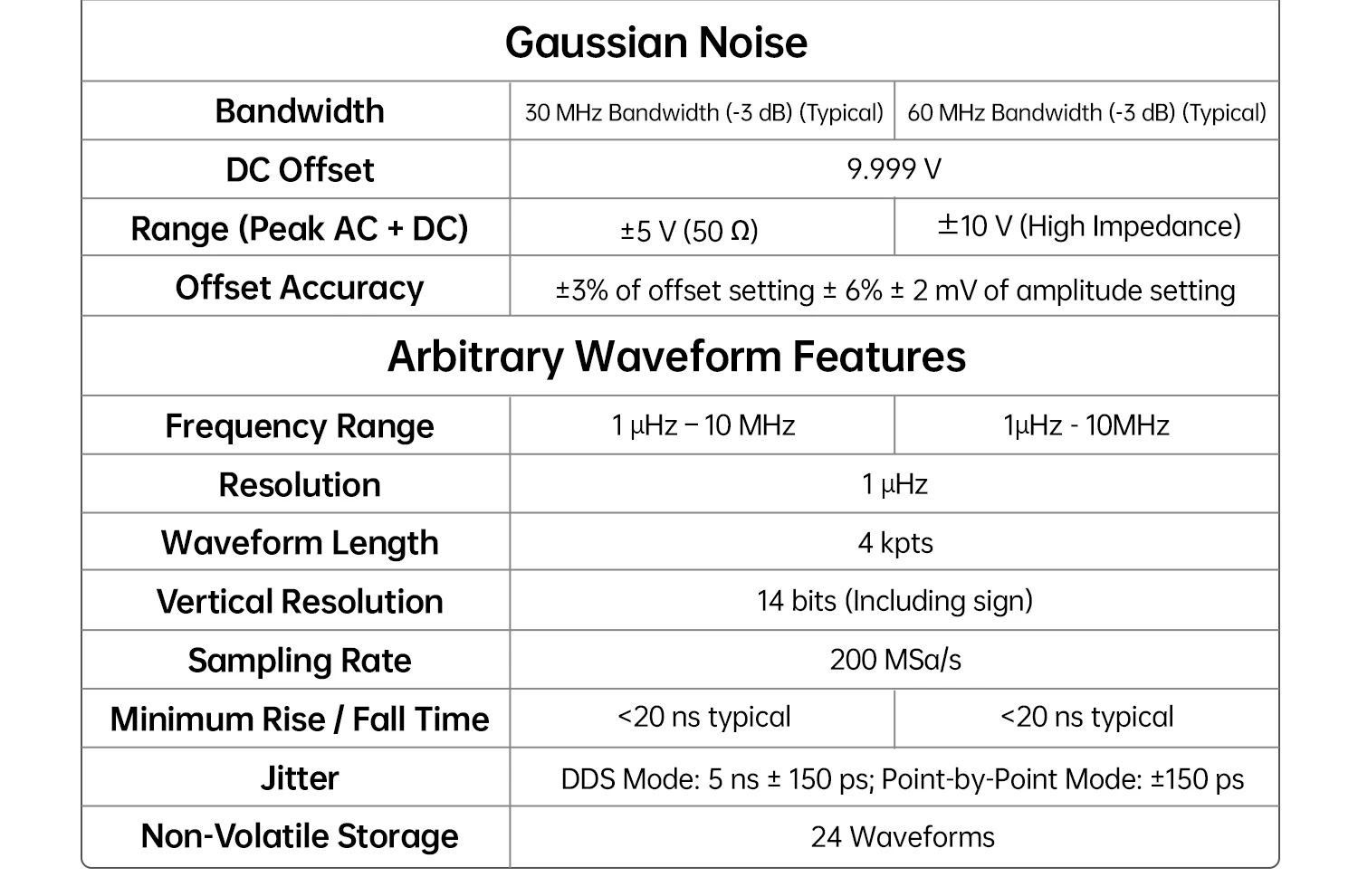

Beliebige Wellenformlänge: 4kpts

Wellenformtypen: Sinus / Rechteck / Impuls / Rampe / Rauschen / Gleichstrom / 24 beliebige Formen

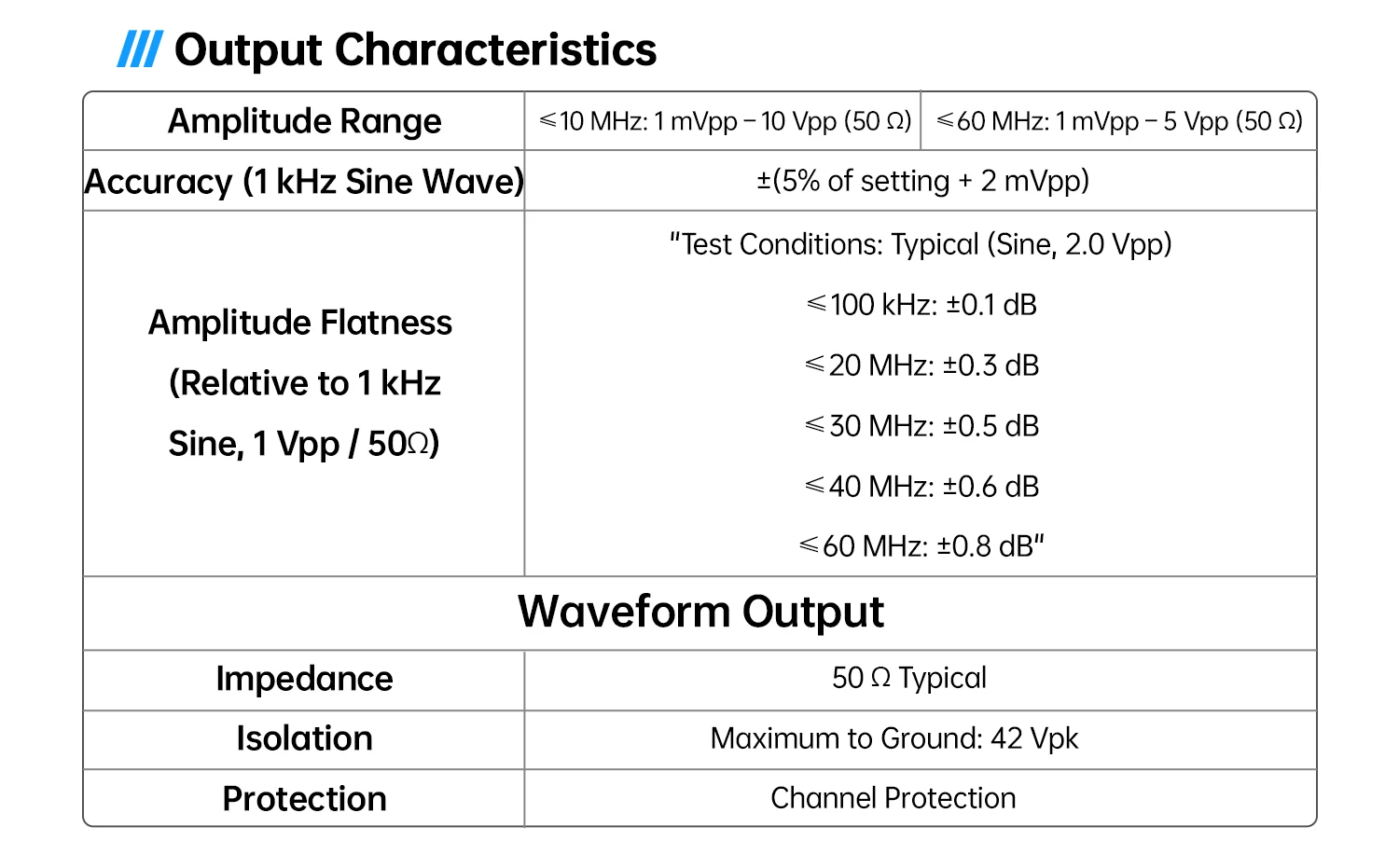

Amplitudenbereich (High-Z): 2mVpp–20Vpp (10MHz)

Amplitudenbereich (50Ω): 1mVpp–10Vpp (10MHz)

DC-Offset: ±10V (High-Z) / ±5V (50Ω)

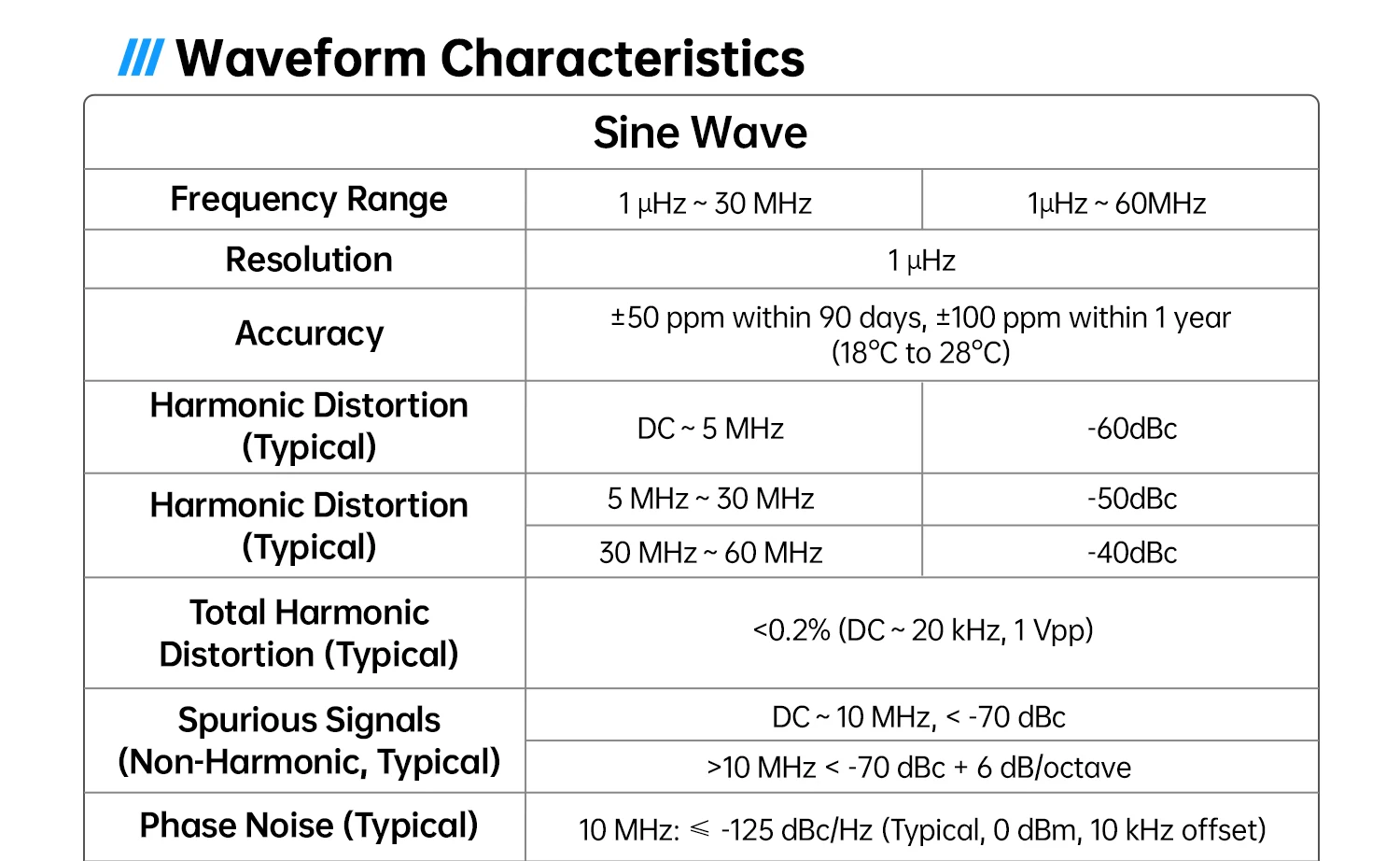

·Sinuswelle

Frequenzbereich: 1µHz – 30MHz / 60MHz

Genauigkeit: ±1ppm

Wellenqualität: Design mit geringem Jitter

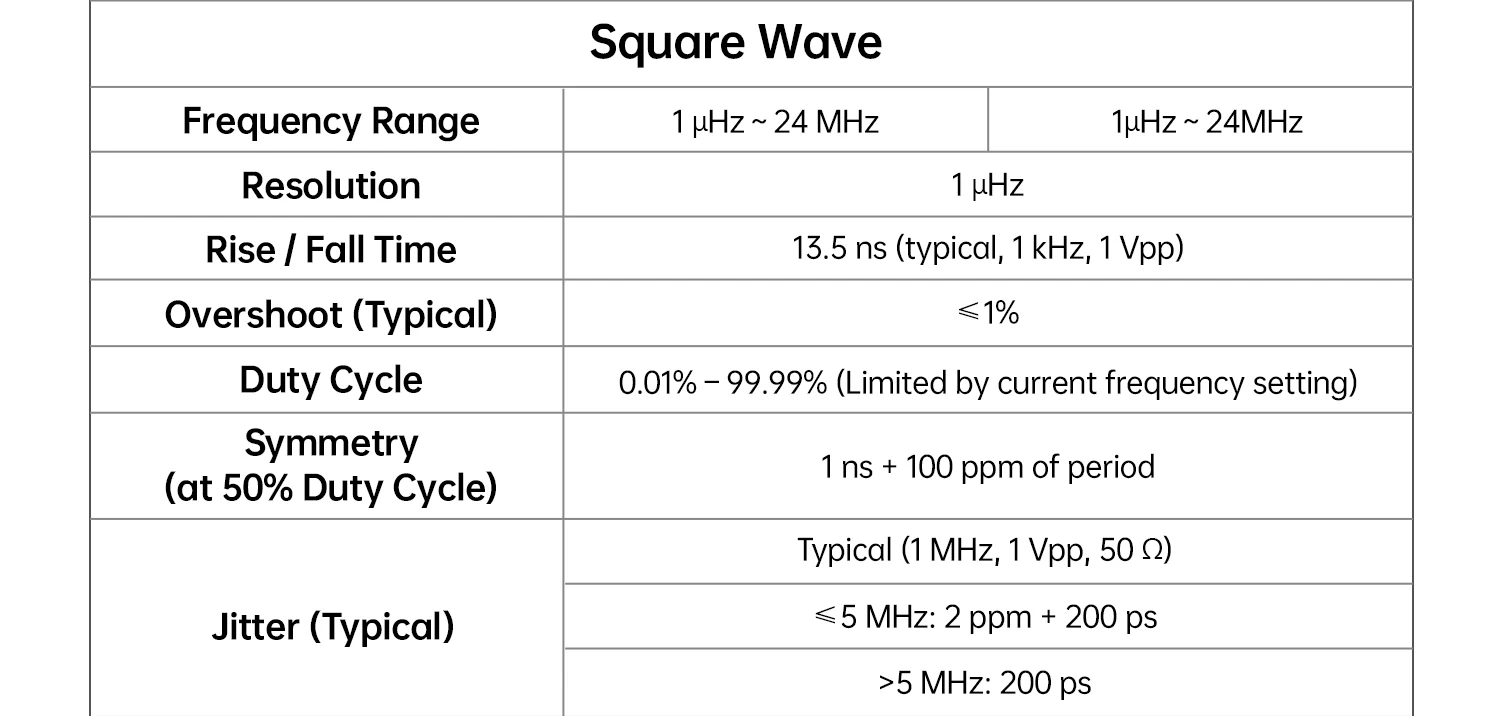

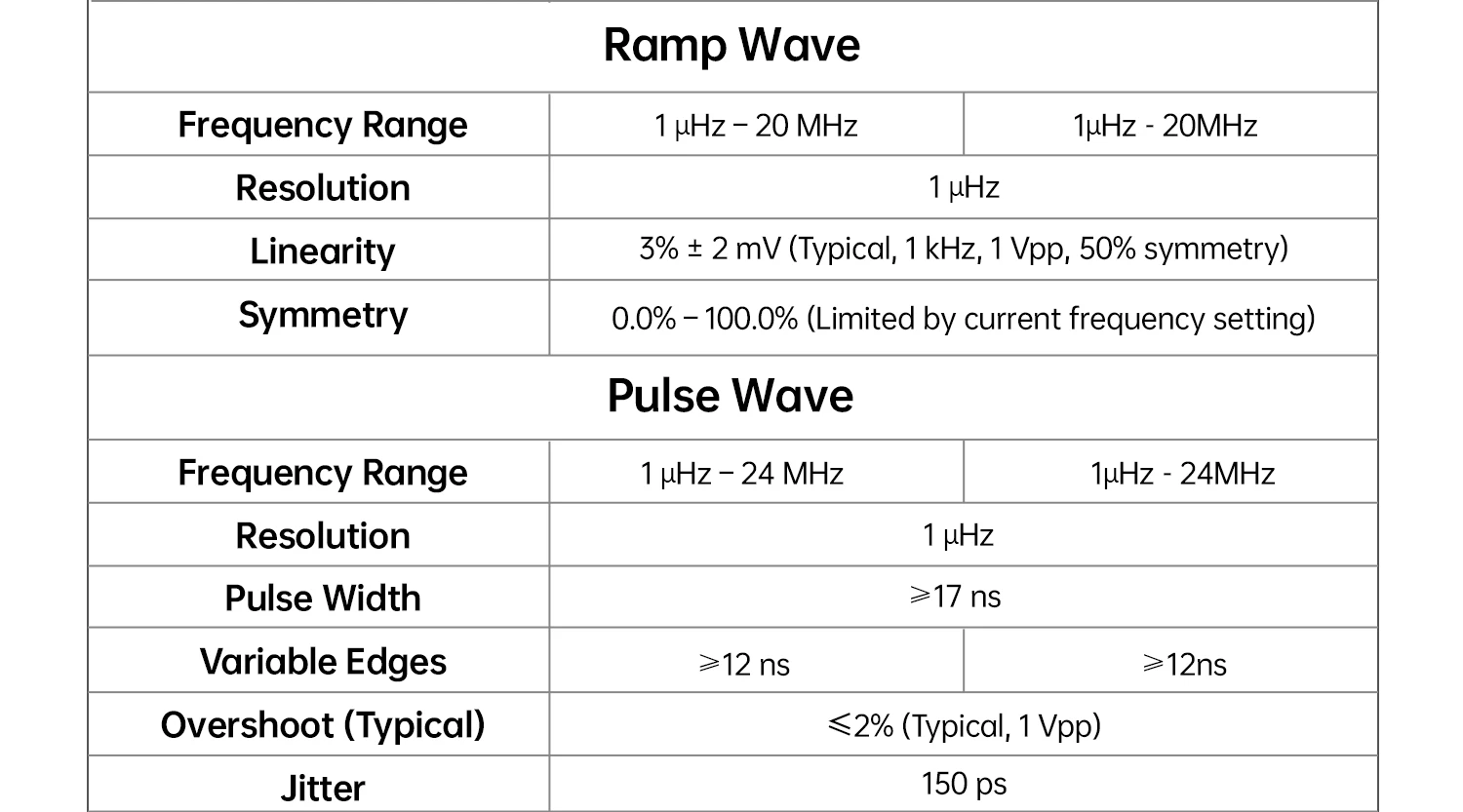

·Quadrat / Impuls

Maximale Frequenz: 24 MHz

Arbeitszyklus: 0,01 % – 99,99 %

Anstiegs-/Abfallzeit: 13,5 ns (typ.)

·Rampe / Dreieck

Maximale Frequenz: 20 MHz

Symmetrie-Anpassung: 0–100%

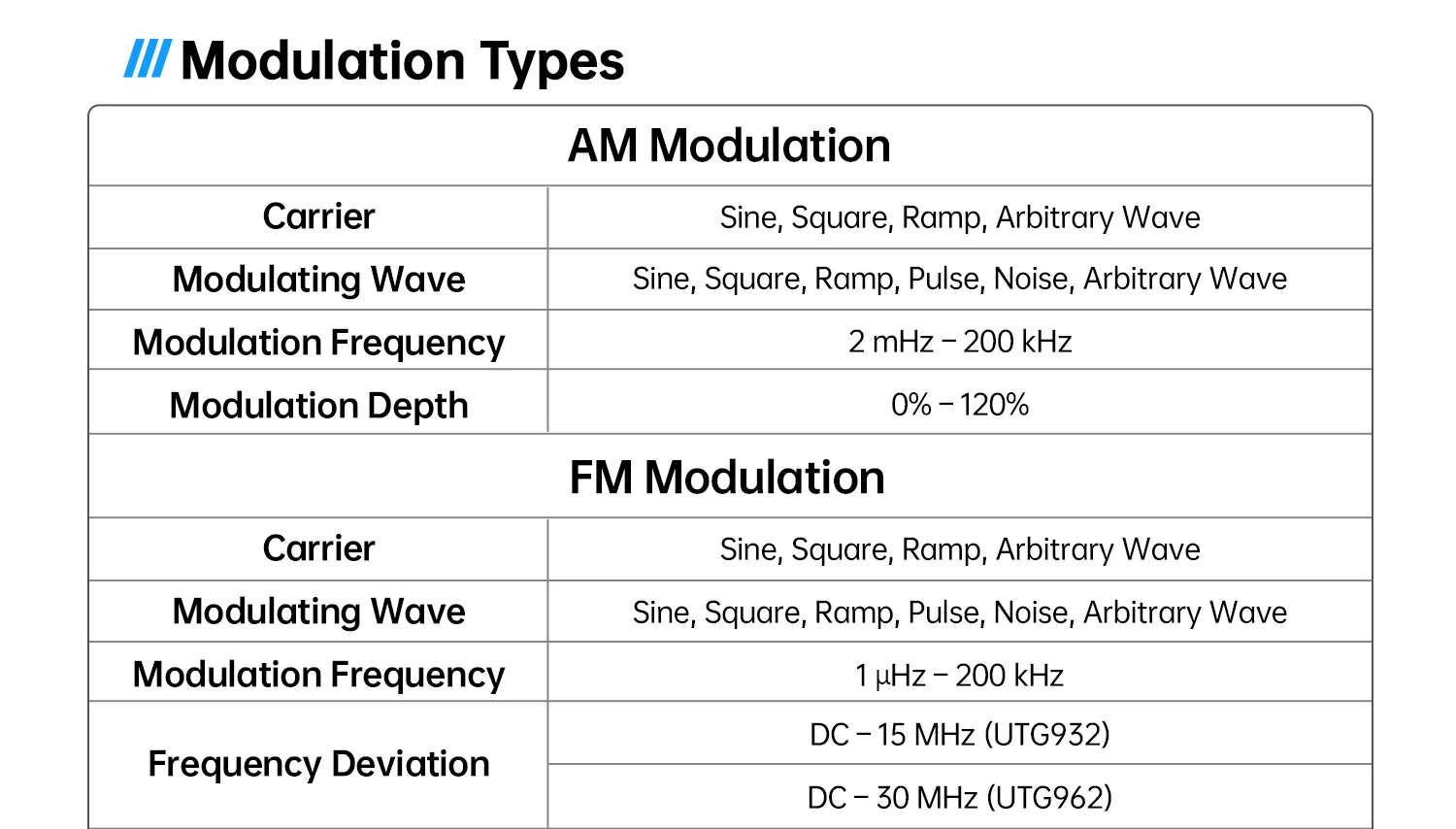

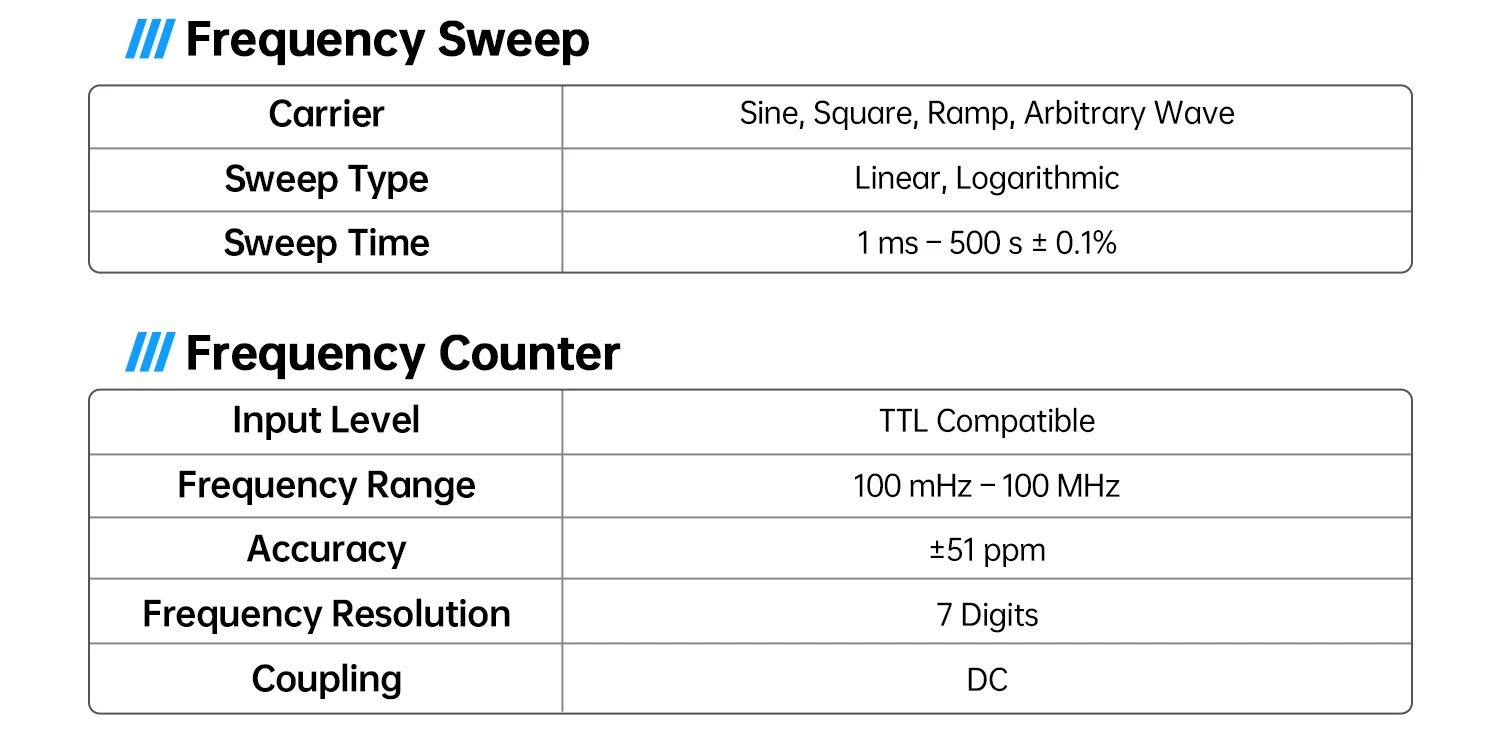

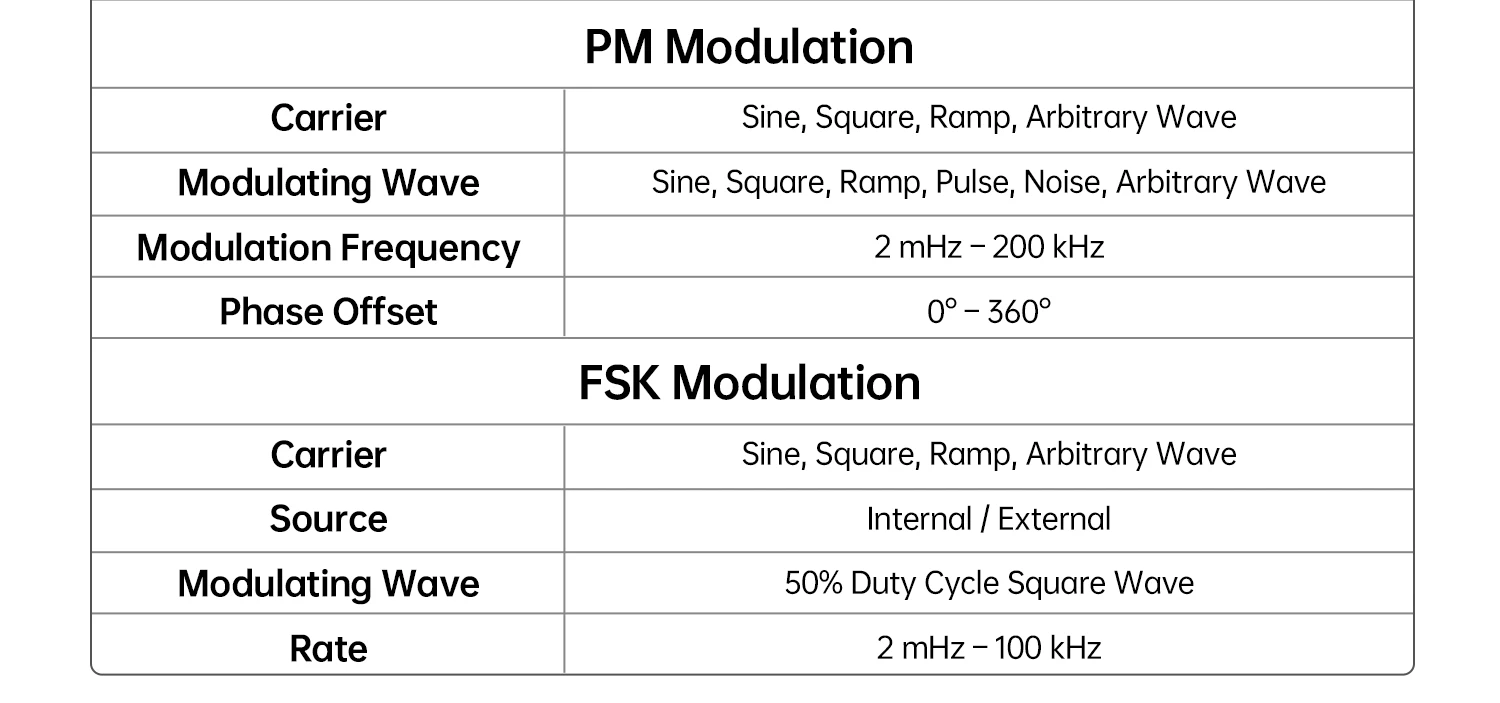

Modulation & Sweep

Modulation: AM / FM / PM / ASK / FSK / PSK

Sweep: Linear / Logarithmisch

Interne modulierende Wellenformen: Sinus / Rechteck / Rampe / Rauschen / Arbiträr

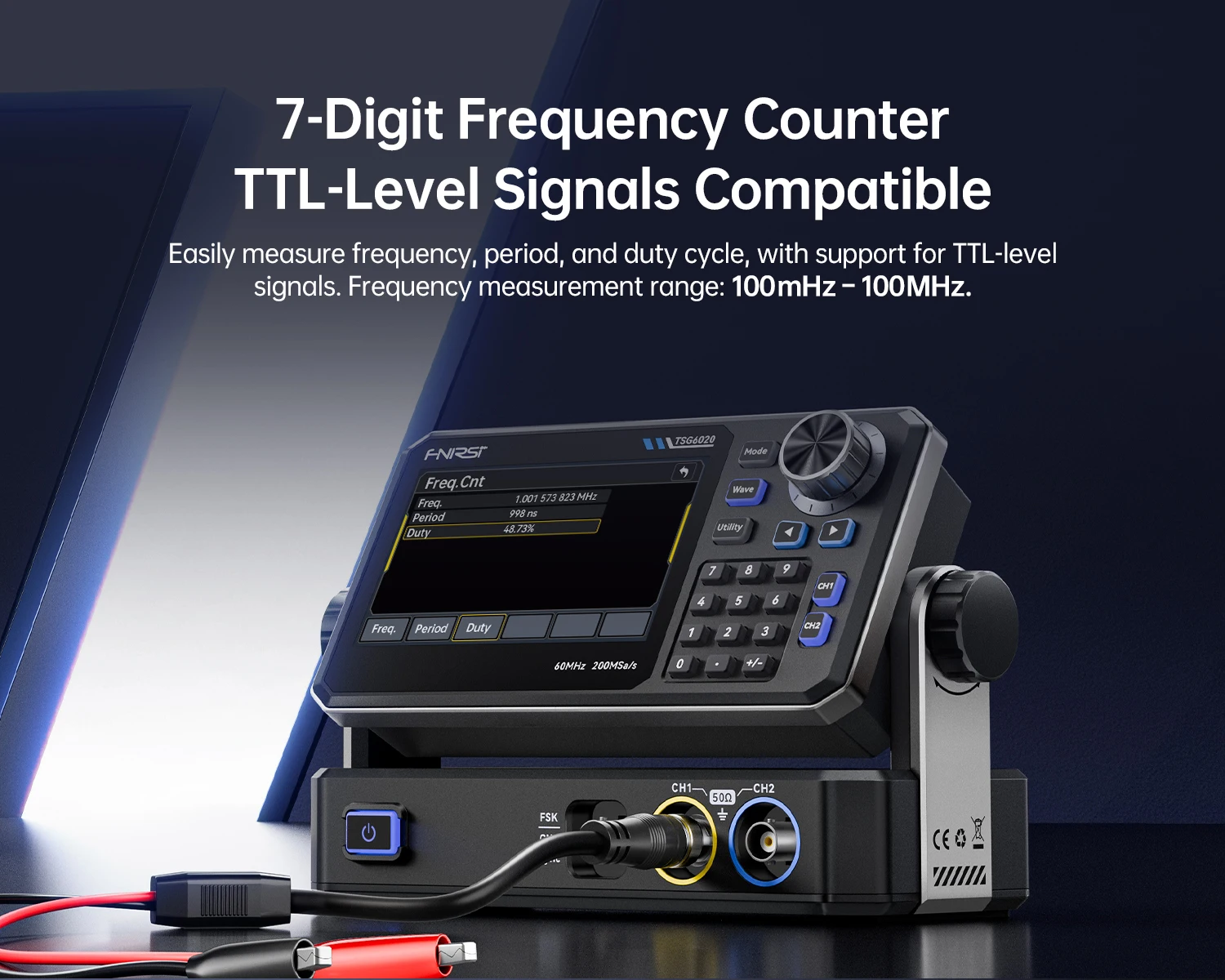

Frequenzzähler

Bereich: 100mHz – 100MHz

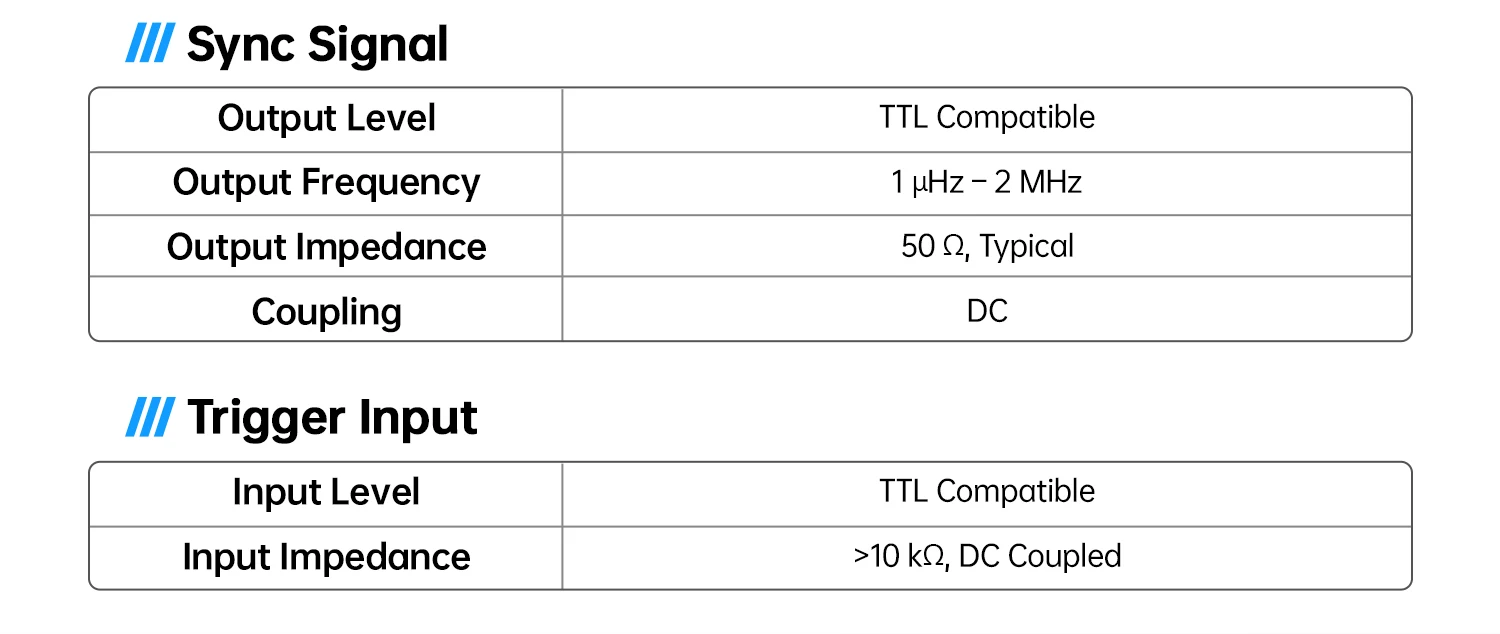

Signalstärke: TTL-kompatibel

TSG3020 (30MHz)

1.TSG3020 Signalgenerator

2.Ladeadapter

3.Type-C Ladekabel

4.Datenkabel

5.Testkabel

6.Krokodilklemmen

7.Benutzerhandbuch

TSG6020 (60MHz)

1.TSG6020 Signalgenerator

2.Ladeadapter

3.Type-C Ladekabel

4.Datenkabel

5.Testkabel

6.Krokodilklemmen

7. Benutzerhandbuch
