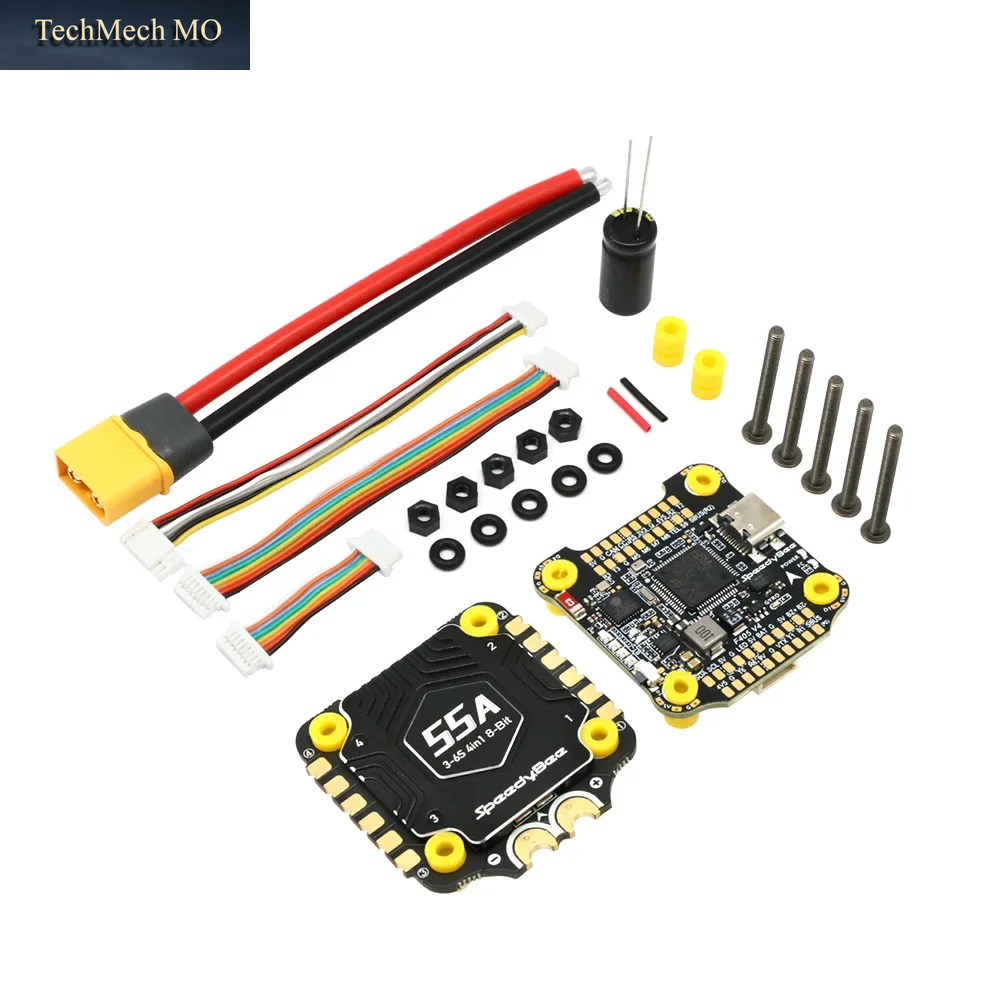

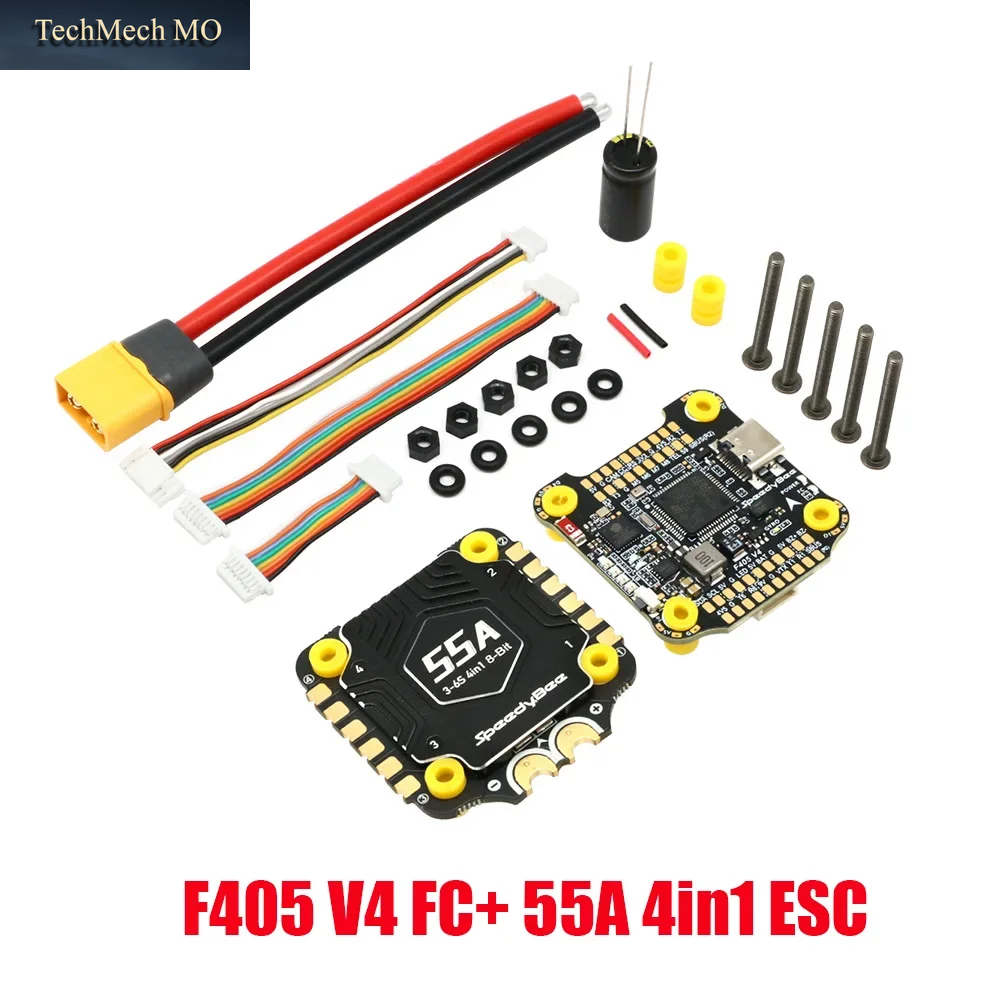

Für Speedybee F405 V4 Stack BLS 55A 4-In-1 ESC & FC RC Inav Betaflight Konfigurieren Bluetooth 3-6S FPV 5-8 Zoll Rahmen Drohnenteile

Produktname

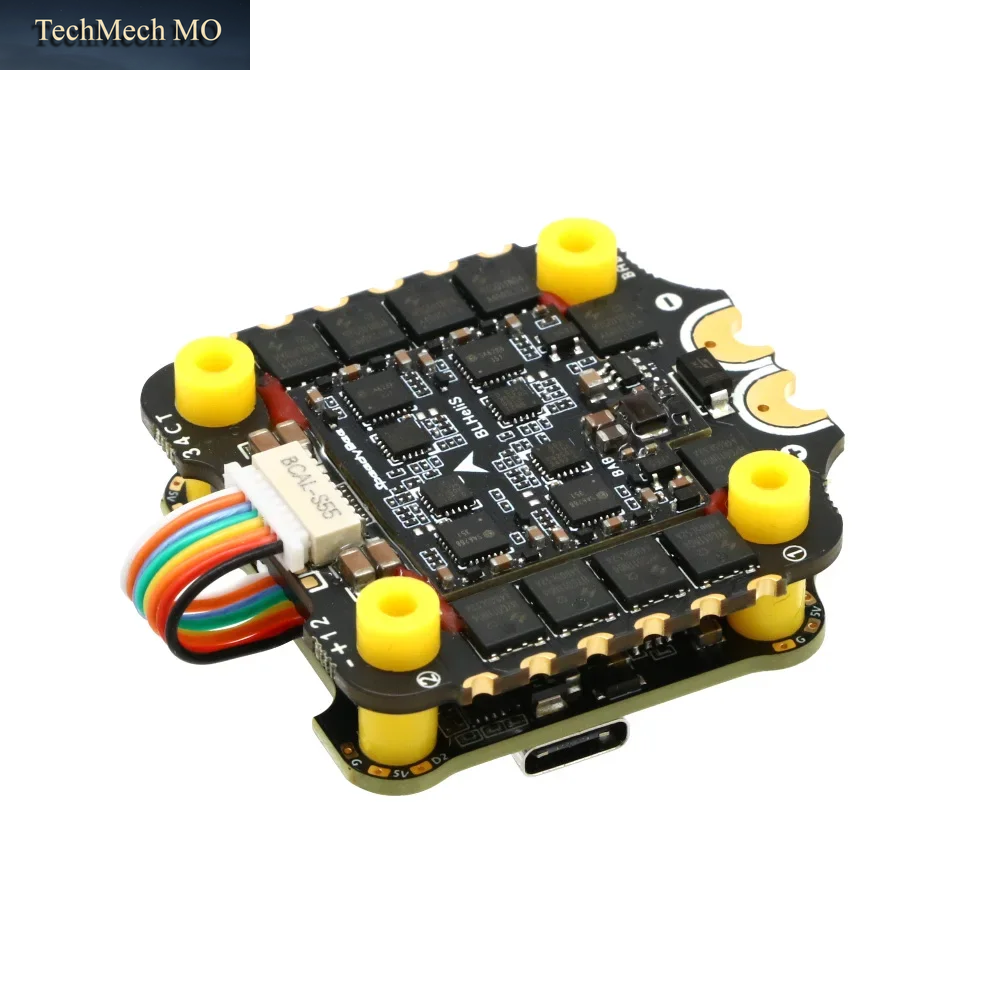

SpeedyBee BLS 55A 30×30 4-in-1 ESC

Firmware

BLHeli_S J-H-40

Download-Link für PC-Konfigurator

Dauerstrom

55A * 4

Burst-Strom

70 (10 Sekunden)

TVS Schutzdiode

Ja

Externer Kondensator

1000uF Low ESR-Kondensator (im Paket)

Reglerprotokoll

DSHOT300/600

Stromeingang

3-6S LiPo

Ausgangsleistung

VBAT

Stromsensor

Unterstützung (Maßstab=400 Offset=0)

ESC-Telemetrie

Nicht unterstützt

Montage

30,5 x 30,5 mm (4 mm Lochdurchmesser)

Dimension

45,6 (L) * 44 (B) * 8 mm (H)

Gewicht

23,5 g

Produktname

SpeedyBee F405 V4 30×30 Flugregler

MCU

STM32F405

IMU (Gyro)

ICM42688P

USB-Anschlusstyp

Typ-C

Barometer

Eingebaut

OSD-Chip

AT7456E-Chip

BLE Bluetooth

Unterstützt.Wird für die Konfiguration des Flugcontrollers verwendet (MSP sollte mit einer Baudrate von 115200 auf UART4 aktiviert sein.

WIFI

Nicht unterstützt

Verbindungsart der DJI-Lufteinheit

Zwei unterstützte Möglichkeiten: 6-poliger Stecker oder direktes Löten.

6-poliger DJI-Lufteinheitsstecker

Unterstützt.Vollständig kompatibel mit DJI O3/RunCam Link/Caddx Vista/DJI Air Unit V1, kein Kabelwechsel erforderlich.

Blackbox MicroSD-Kartensteckplatz

*Betaflight-Firmware erfordert, dass der Typ der microSD-Karte entweder Standard (SDSC) oder High Capacity (SDHC) unter 32 GB ist, sodass Karten mit erweiterter Kapazität (SDXC) nicht unterstützt werden (viele Hochgeschwindigkeits-U3-Karten sind SDXC).Außerdem MUSS die microSD-Karte im FAT16- oder FAT32-Format (empfohlen) formatiert werden. Sie können jede SD-Karte mit weniger als 32 GB verwenden, der Betaflight kann jedoch nur maximal 4 GB erkennen.Wir empfehlen Ihnen, dies zu verwenden und wählen Sie „Format überschreiben“ und formatieren Sie dann Ihre Karte.Auschecken Sie auch für die empfohlenen SD-Karten oder kaufen Sie die aus unserem Geschäft.

Eingang des Stromsensors

Unterstützt.Für den SpeedyBee BLS 55A ESC stellen Sie bitte Skala = 400 und Offset = 0. ein.

Stromeingang

3S – 6S Lipo (über G, BAT-Pins/Pads vom 8-Pin-Anschluss oder 8-Pads auf der Unterseite)

5V Ausgang

9 Gruppen mit 5 V-Ausgängen, vier +5-V-Pads und 1 BZ+-Pad (wird für Summer verwendet) auf der Vorderseite sowie 4 LED-5-V-Pads.Die Gesamtstrombelast beträgt 3A.

9V-Ausgang

2 Gruppen mit 9-V-Ausgängen, ein +9-V-Pad auf der Vorderseite und andere im Anschluss auf der Unterseite enthalten.Die Gesamtstrombelast beträgt 3A.

3,3 V Ausgang

Unterstützt.Entwickelt für Empfänger mit 3,3-V-Eingang.Bis zu 500 mA Strombelastung.

4,5 V Ausgang

Unterstützt.Konzipiert für Empfänger und GPS-Module, auch wenn der FC über den USB-Anschluss mit Strom versorgt wird.Bis zu 1A Strombelastung.

ESC-Signal

M1 – M4 auf der Unterseite und M5-M8 auf der Vorderseite.

UART

6 Sätze (UART1, UART2, UART3, UART4 (speziell für Bluetooth-Verbindung), UART5 (speziell für ESC-Telemetrie), UART6

ESC-Telemetrie

UART R5(UART5)

I2C

Unterstützt.SDA- und SCL-Pads auf der Vorderseite.Wird für Magnetometer, Sonar usw. verwendet.

Traditionelles Betaflight-LED-Pad

Unterstützt.5V-, G- und LED-Pads an der Unterseite der Vorderseite.Wird für WS2812-LED verwendet, die von Betaflight-Firmware gesteuert wird.

Summer

BZ+- und BZ-Pad für 5-V-Summer

BOOT-Taste

Unterstützt.
[A].Halten Sie die BOOT-Taste gedrückt und schalten Sie den FC gleichzeitig ein. Dadurch wird der FC gewaltsam, in den DFU-Modus zu wechseln. Dies dient zum Blinken der Firmware, wenn der FC gesteckt wird.
[B].Wenn der FC eingeschaltet und im Standby-Modus ist, kann die BOOT-Taste zur Steuerung der LED-Streifen verwendet werden, die an LED1-LED4-Anschlüsse auf der Unterseite angeschlossen sind.Drücken Sie standardmäßig kurz die BOOT-Taste, um den LED-Anzeigemodus zu wechseln.Drücken Sie lange die BOOT-Taste, um zwischen dem SpeedyBee-LED-Modus und dem BF-LED-Modus zu wechseln.Im BF-LED-Modus werden alle LED1-LED4-Streifen von der Betaflight-Firmware gesteuert.

RSSI-Eingang

Unterstützt.Benannt als RS auf der Vorderseite.

Smart Port / F.Port

Nicht unterstützt

Unterstützte Flight Controller-Firmware

BetaFlight (Standard), INAV

Name des Firmware-Zielens

SPEEDYBEEF405V4

Montage

30,5 x 30,5 mm (4 mm Lochdurchmesser)

Dimension

41,6 (L) x 39,4 (B) x 7,8 (H) mm

Gewicht

10,5 g
