GRBL 5-Achsen-Controller 32-Bit ARM Cnc-Steuerungskarte Offline-Monitor Für Cnc-Lasergravur-, Fräs-, Markier- Und Druckmaschinen

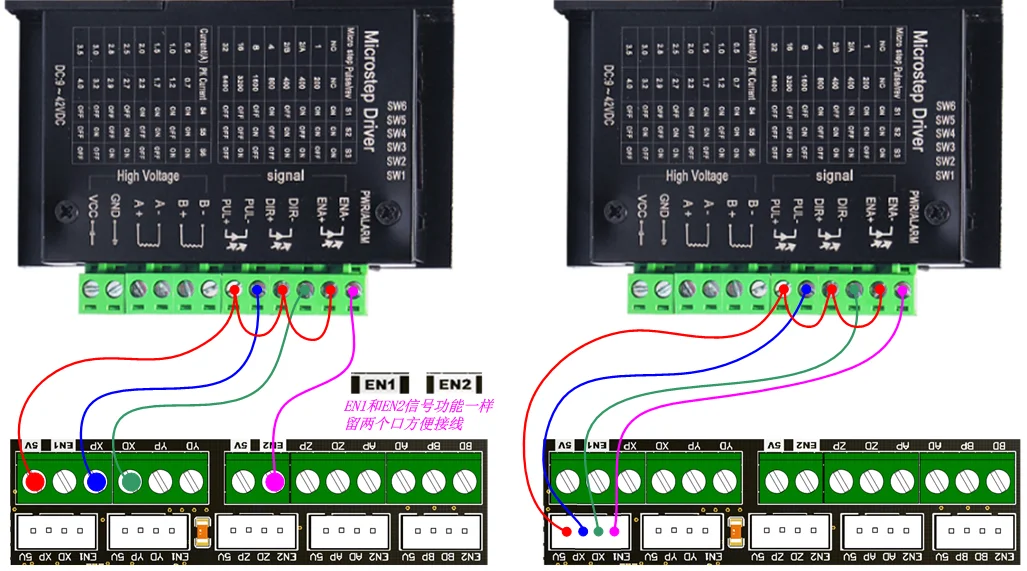

Schrittmotortreiber anschließen

Dieses Board gibt das Impuls-, Richtungs- und Aktivierungssignal aus, es handelt sich um eine gemeinsame Anodenverbindung.

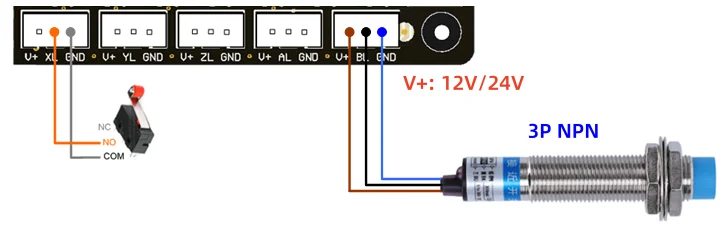

Endschalter anschließen

Unterstützung mechanischer/induktiver/elektrooptischer Endschalter

Spindel/Wechselrichter/Lüfter anschließen

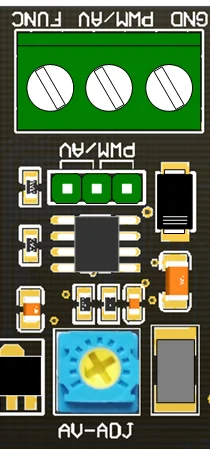

Dieses Board gibt ein 5-V-PWM- oder 0-10-V-Analogsignal aus, das über Jumper eingestellt wird.

AnpassenAV-ADJ-Potentiometer bei Ausgang 0–10 V.

FUNC ist standardmäßig auf den M8-Befehl eingestellt, um den Lüfter zu steuern. M8 ist eingeschaltet, M9 ist ausgeschaltet.

Stellen Sie 64 $ ein, um die Spindel und den Steuerwechselrichter zu aktivieren.

Parameter prüfen und einstellen
