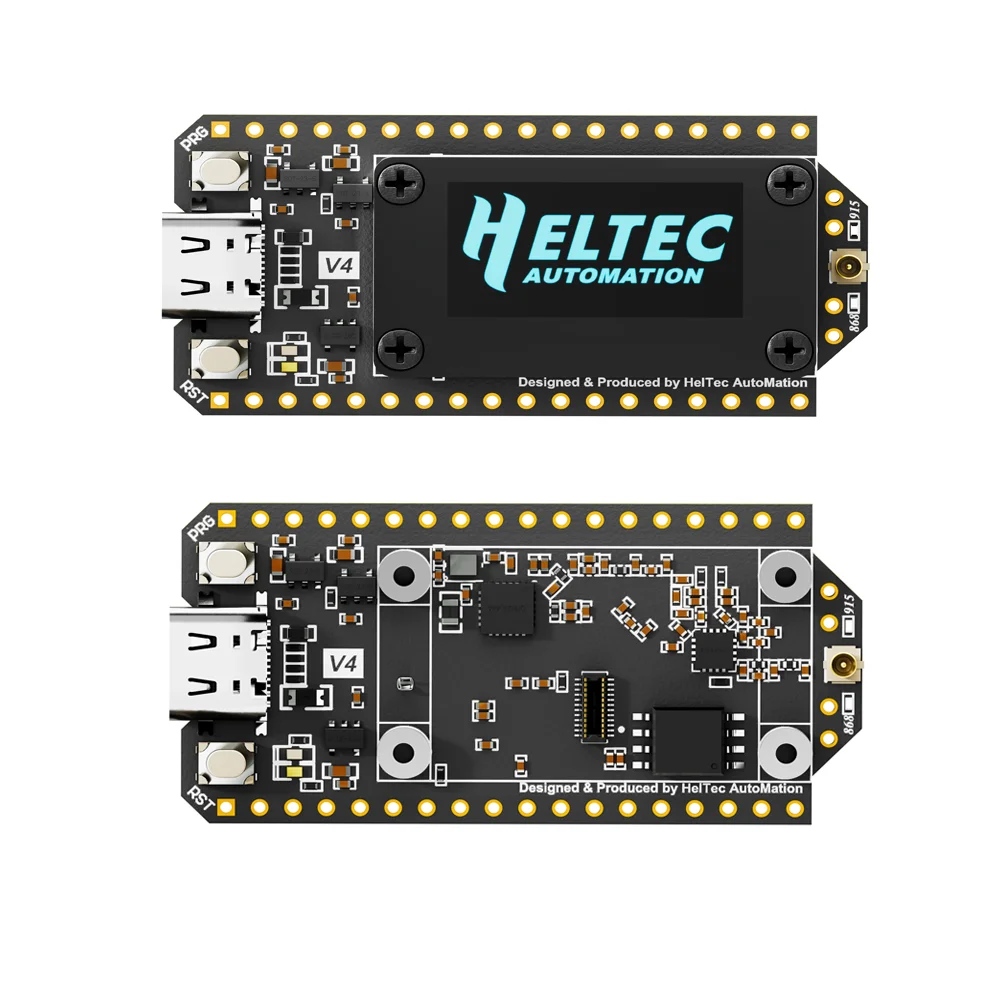

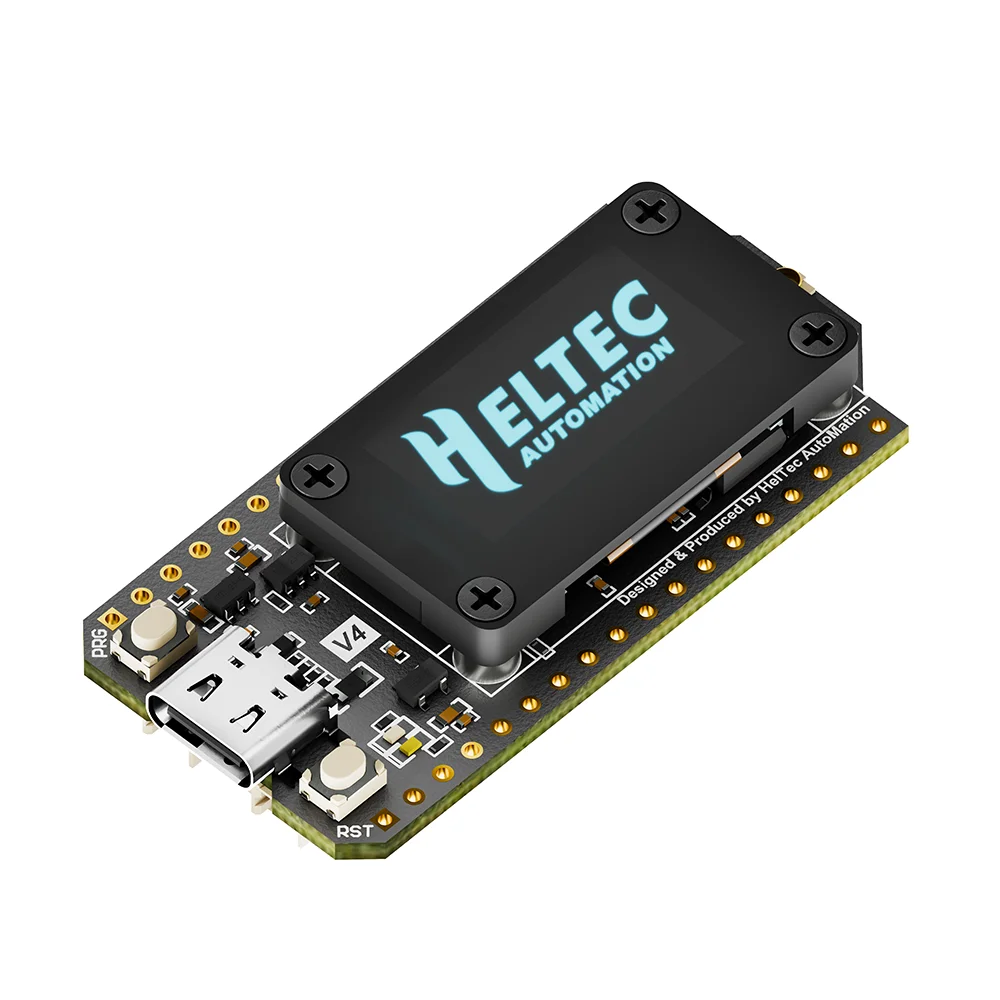

Heltec Lora 32 V4.3 Meshtastic GPS ESP32 SX1262 0,96 Zoll OLED Solarbetriebenes Entwicklungsboard Mesh-Netzwerk Wifi Lora BLE Hohe Leistung

Hinweis: Die Heltec V4-Version ist 4.3

●DetaillierterWiFi LoRa 32(V4)Einführung – Scan&Watch für weitere Informationen

Youtube.

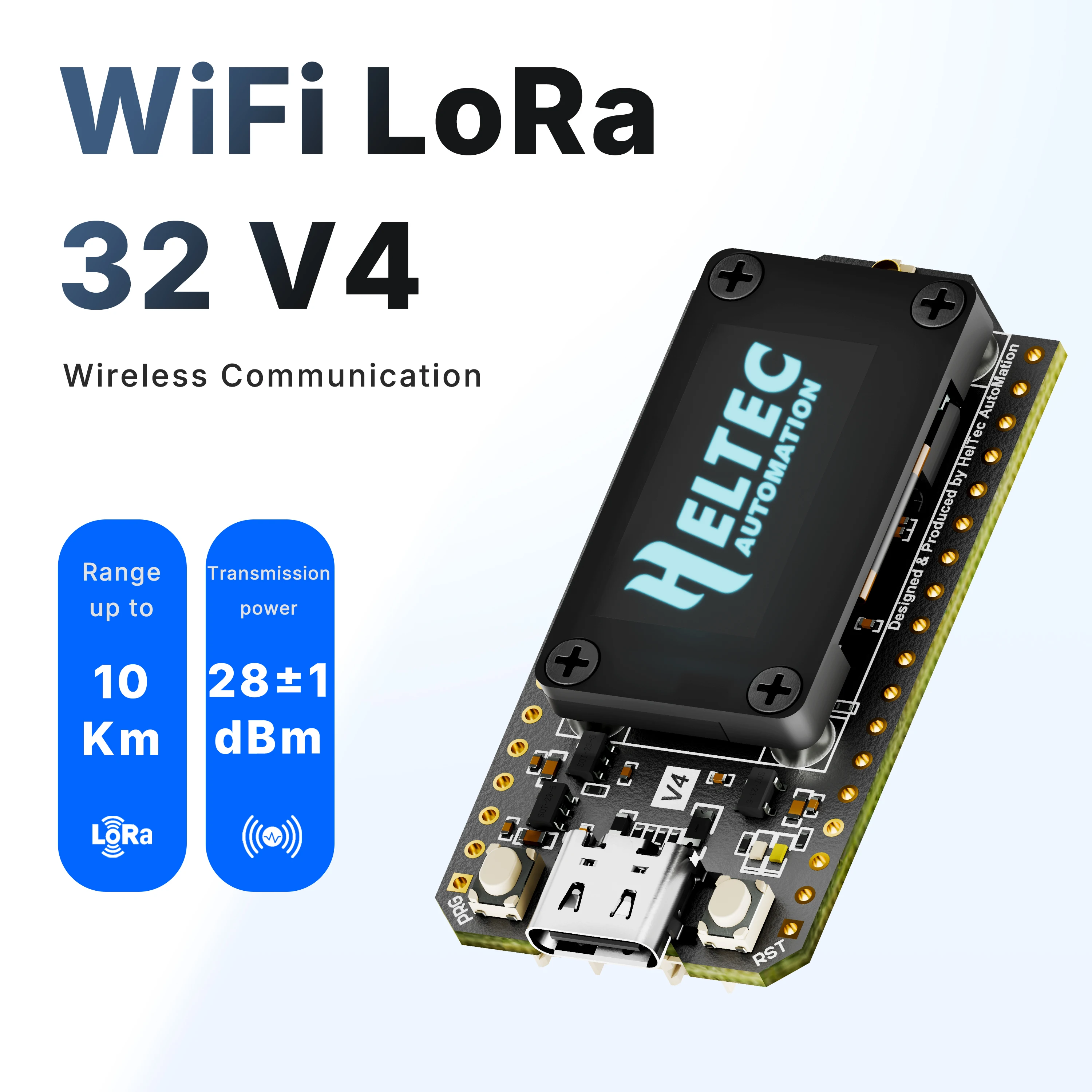

Heltec WiFi LoRa 32 V4| ESP32-S3 LoRa Entwicklungsboard Upgrade| Große Reichweite

IoT-Kommunikation

Dokumente & Ressourcen

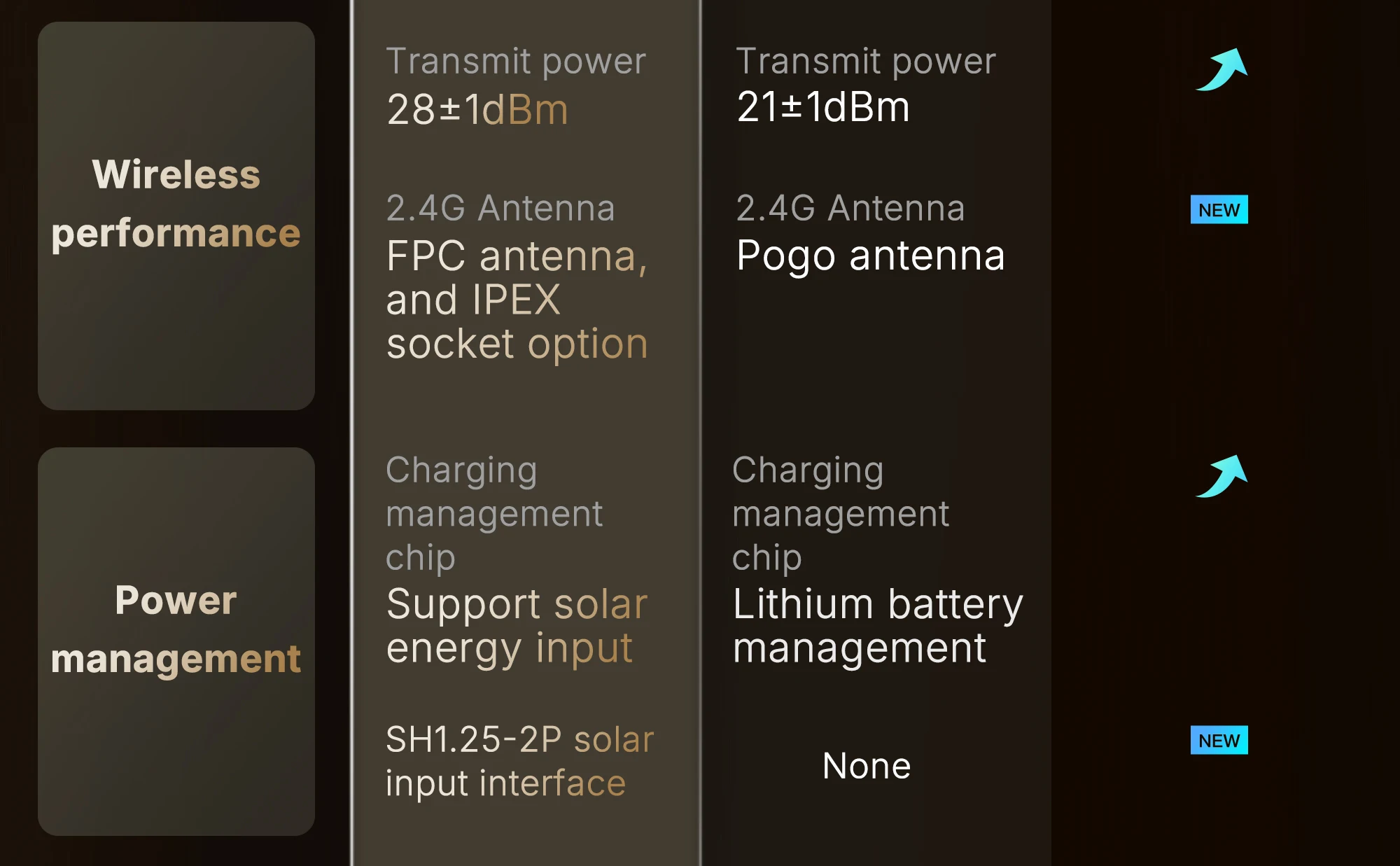

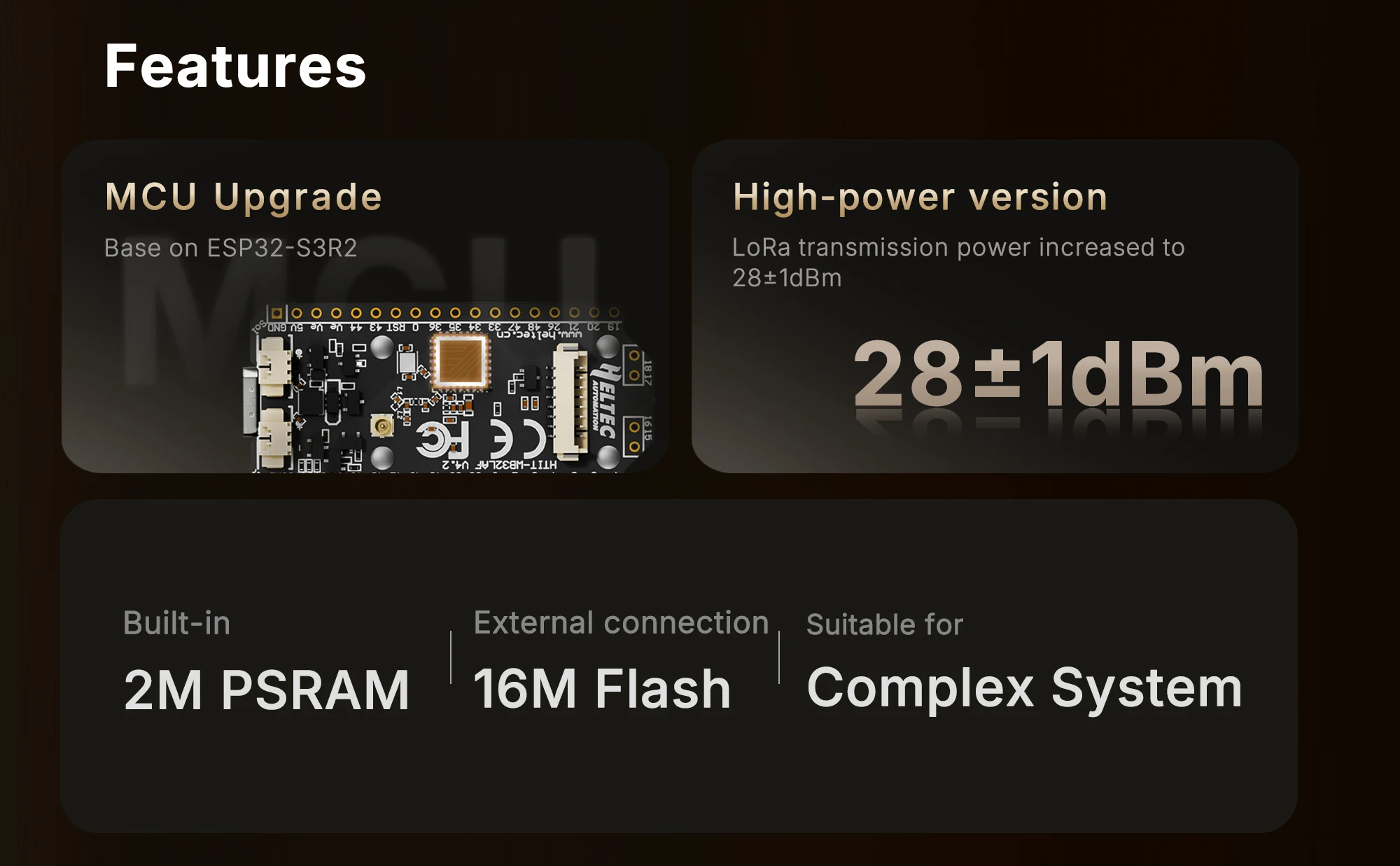

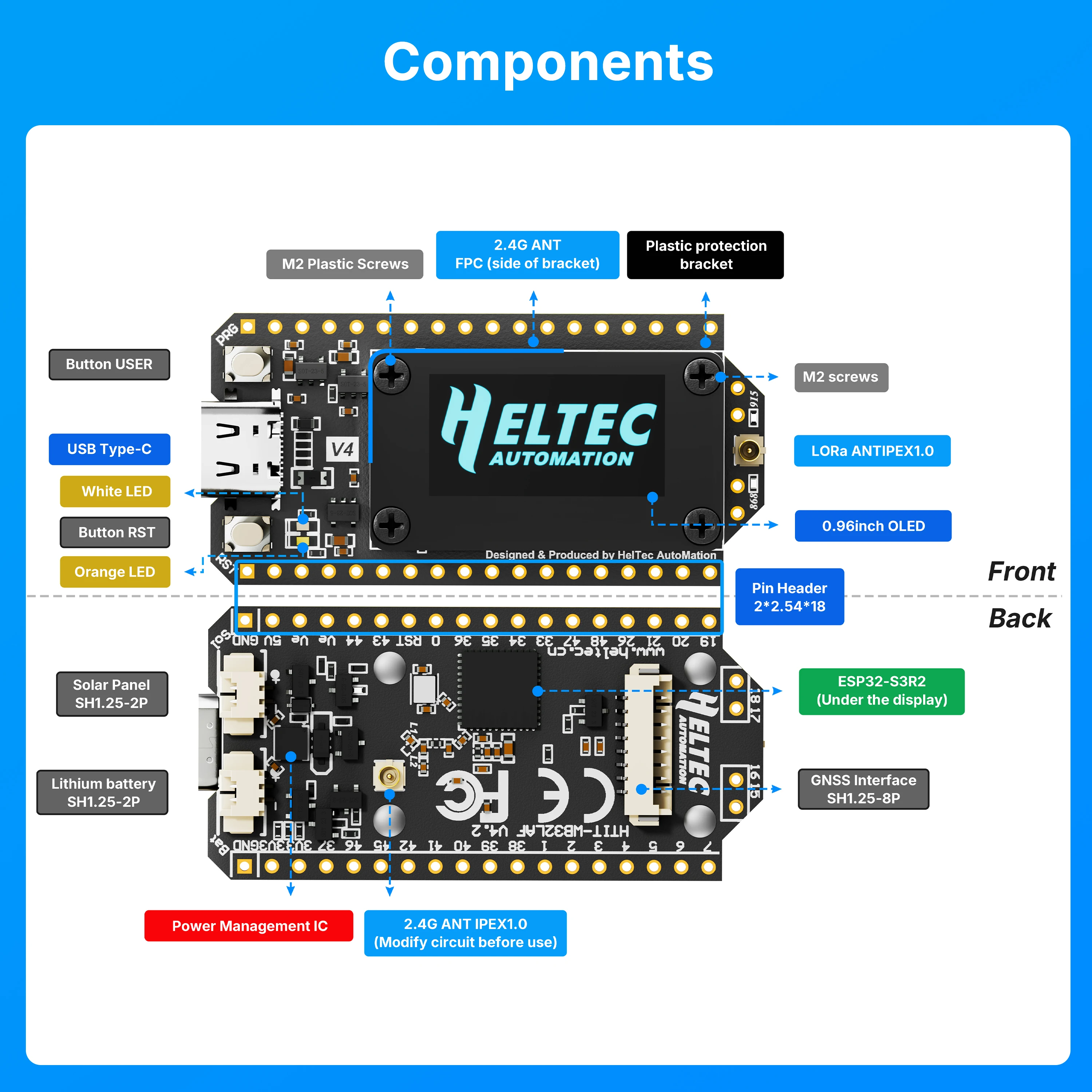

Hauptmerkmale

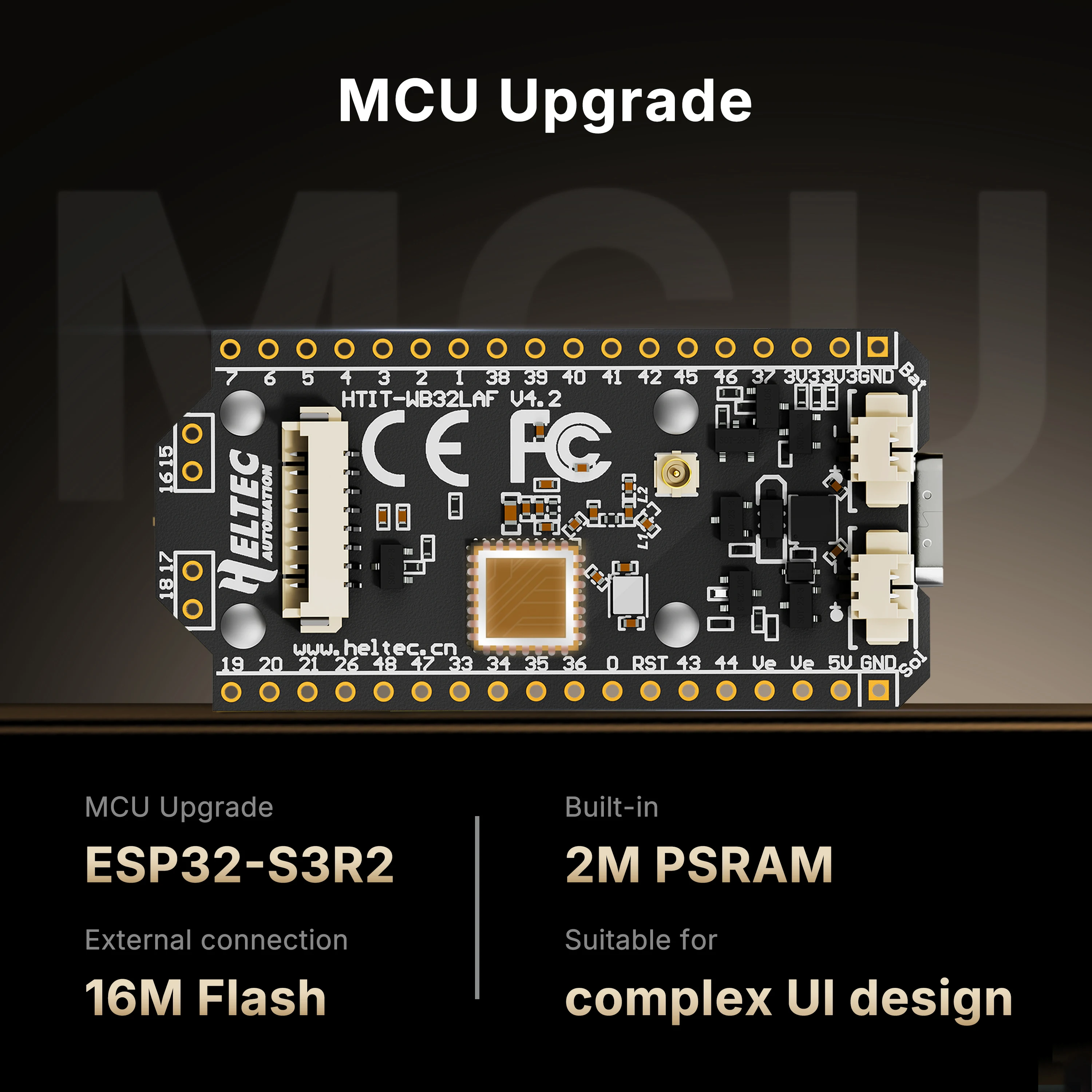

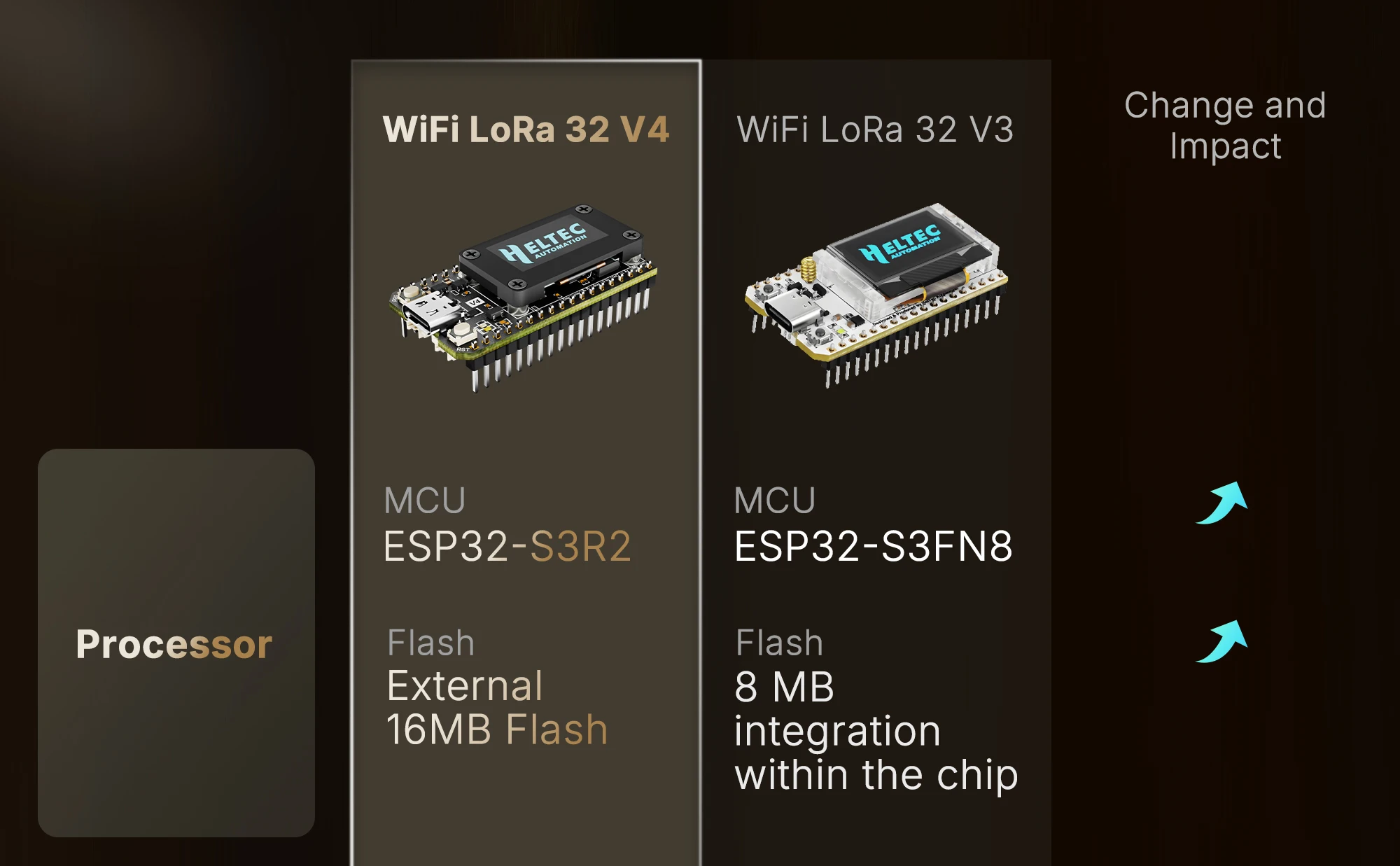

• Basierend auf ESP32-S3R2 & SX-1262, unterstützt Wi-Fi b/g/n, BLE und LoRa-Kommunikation.

• 2 MB PSRAM und 16 MB externer Flash-Speicher, besser geeignet für Benutzeroberflächen und komplexe Systeme.

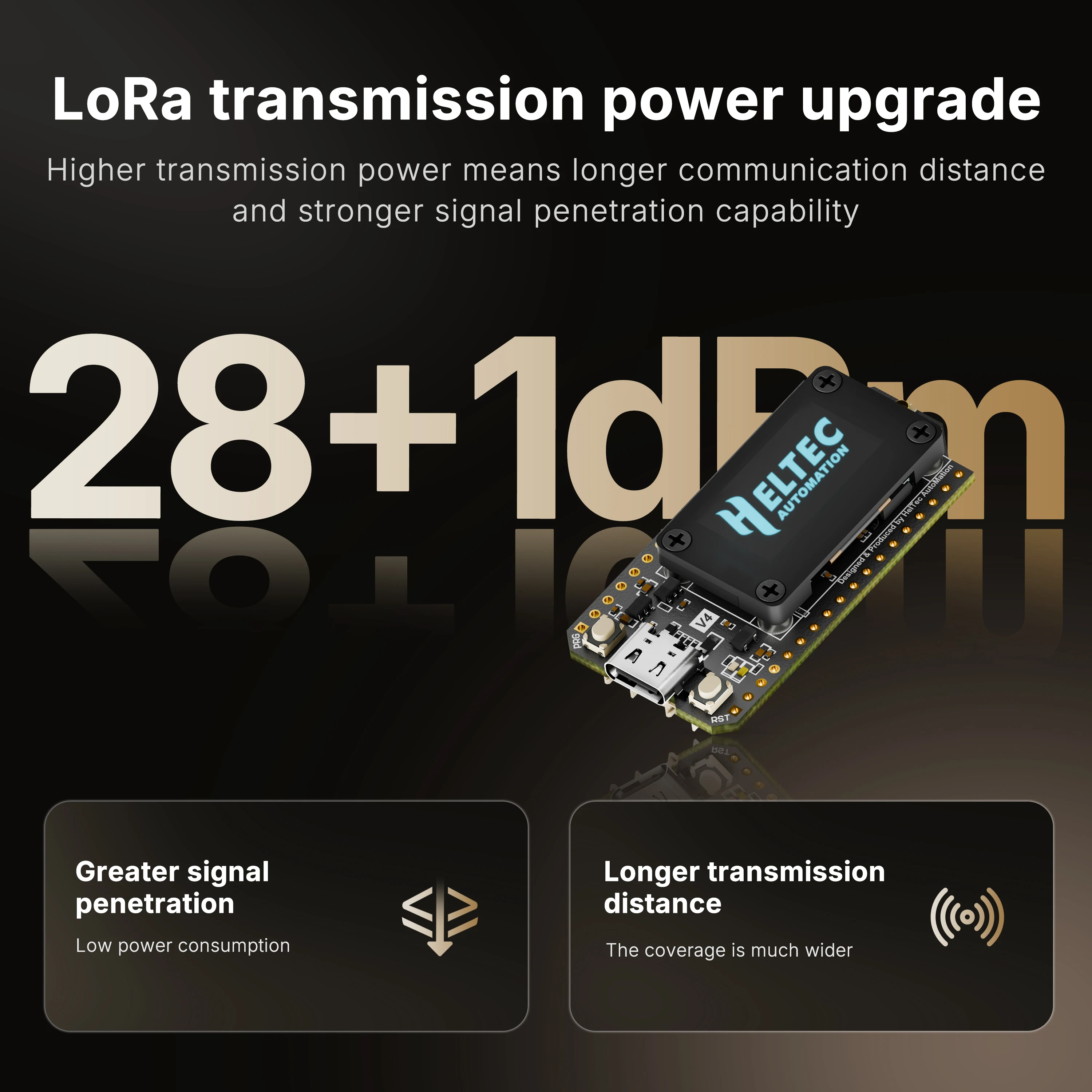

• Hochleistungsvariante mit erhöhter LoRa-Sendeleistung auf 27±1 dBm.

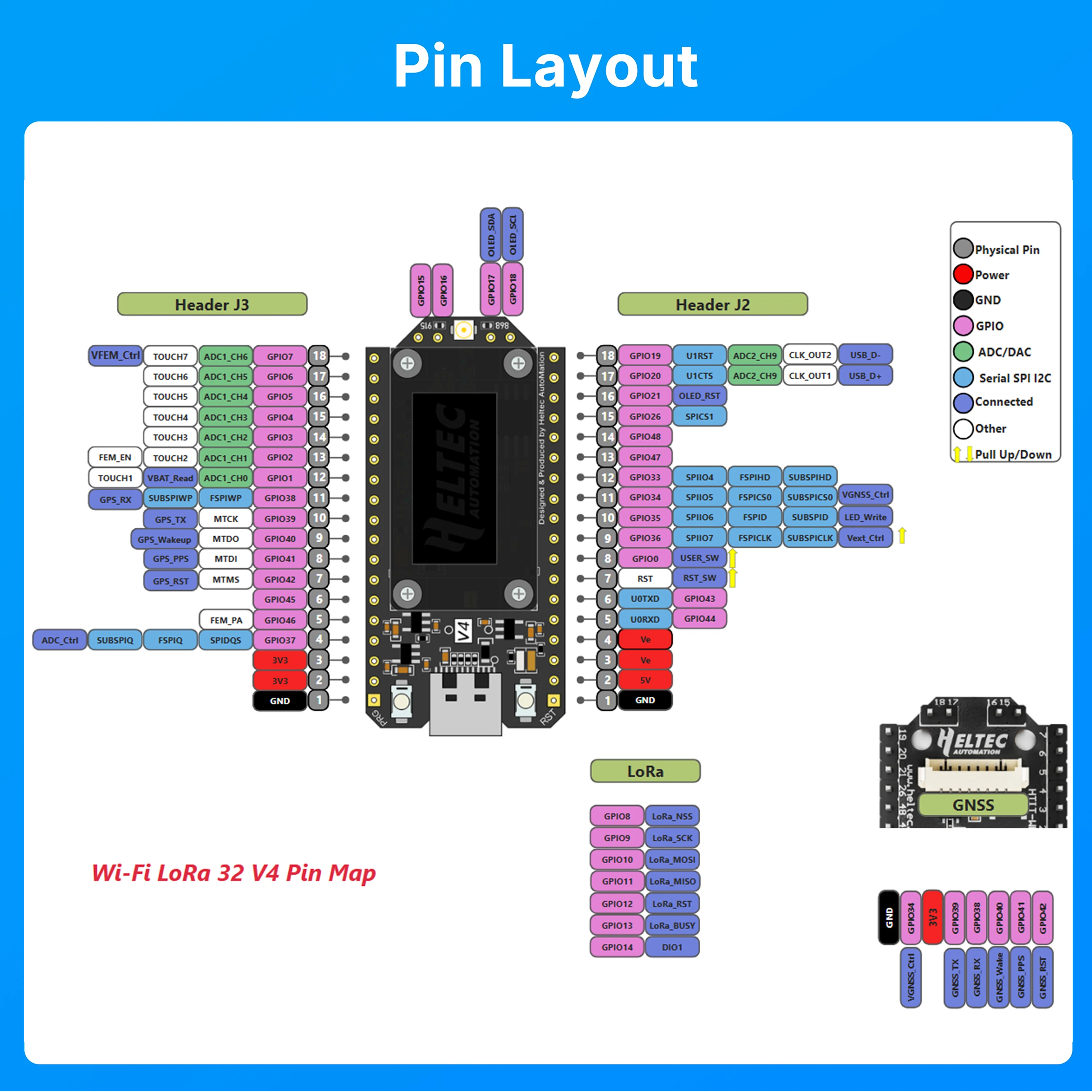

• Formfaktor und Pin-Belegung kompatibel mit WiFi LoRa 32 V3.

• Das PC-Gehäuse schützt den Bildschirm und integriert die FPC-2,4-GHz-Antenne.

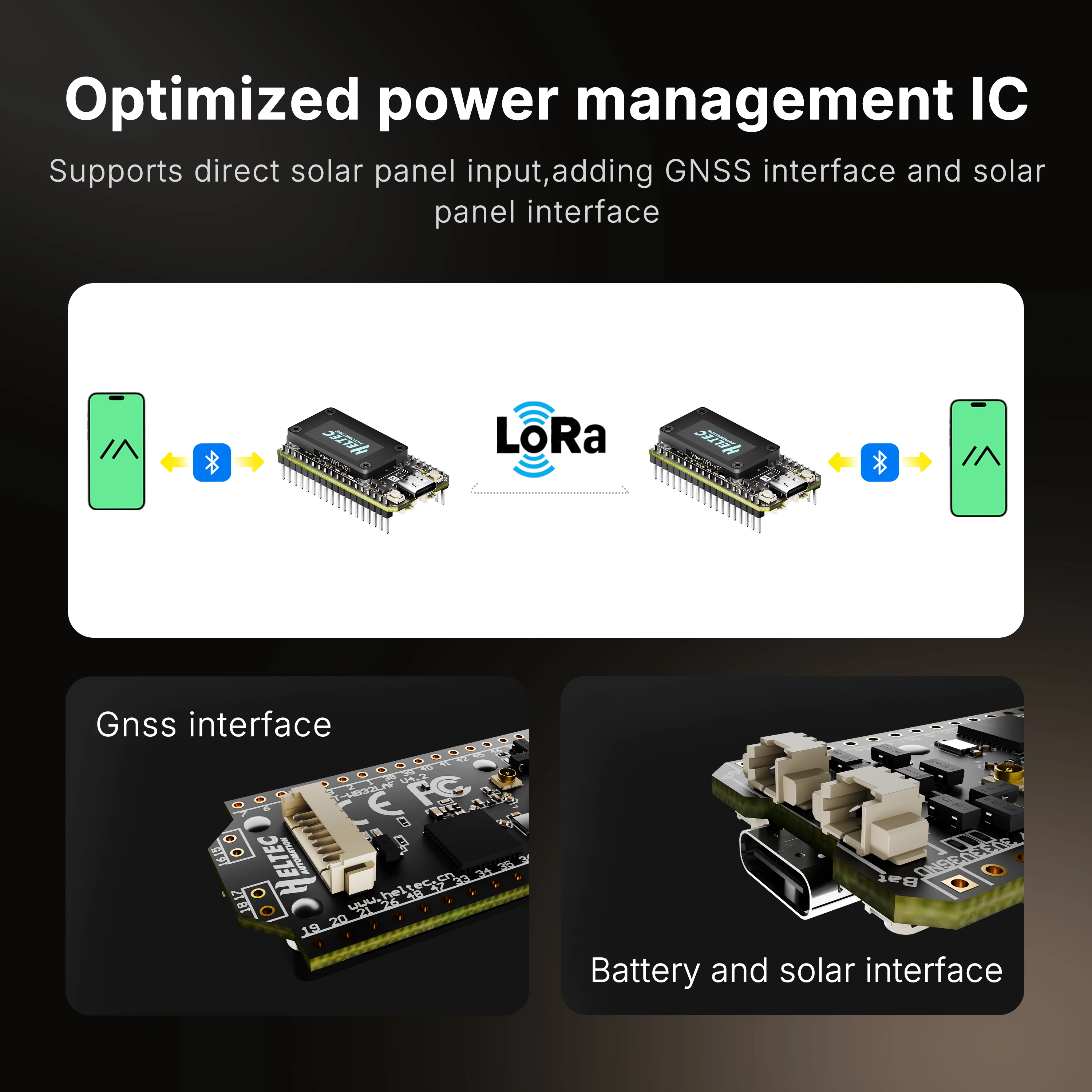

• SH1.25-2P Solarpanel-Schnittstelle hinzugefügt.

• Optimiertes Lithium-Batterie-Management.

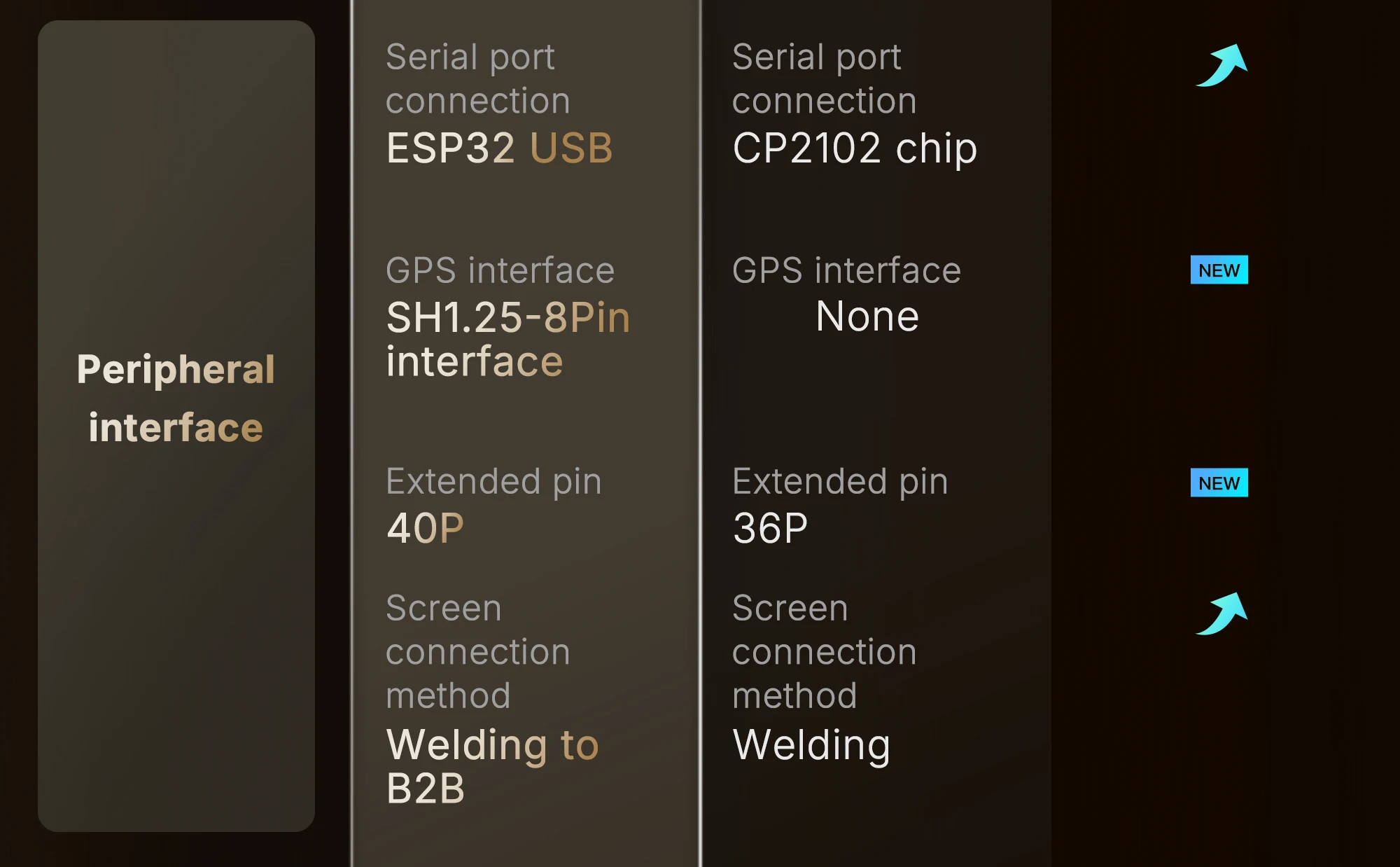

• SH1.25-8Pin GNSS-Schnittstelle hinzugefügt.

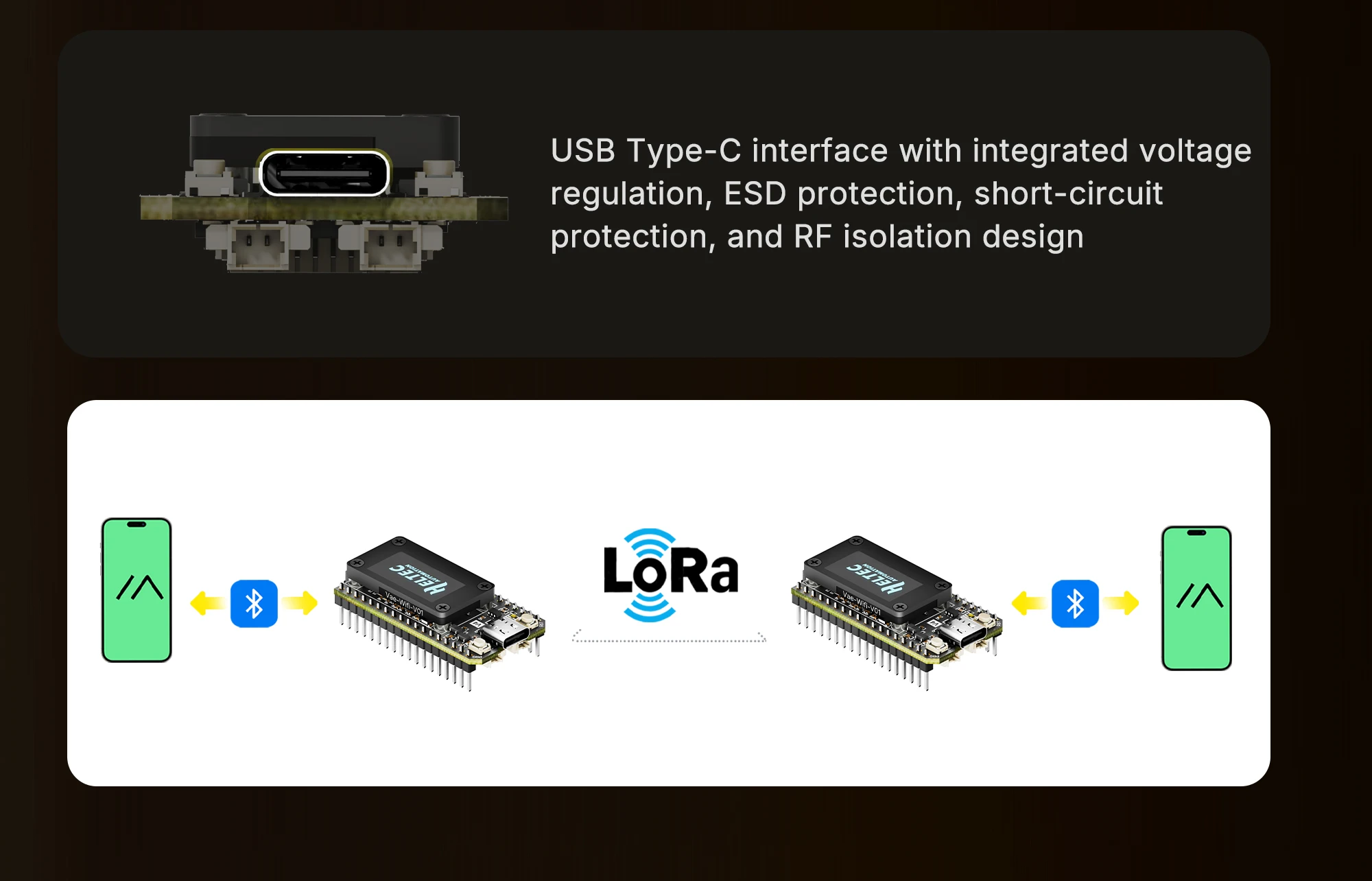

• USB-Typ-C-Schnittstelle mit integrierter Spannungsregelung, ESD-Schutz, Kurzschlussschutz,

und RF-Isolationsdesign.

• Der geringe Stromverbrauch beträgt weniger als 20 μA.

Spezifikationen

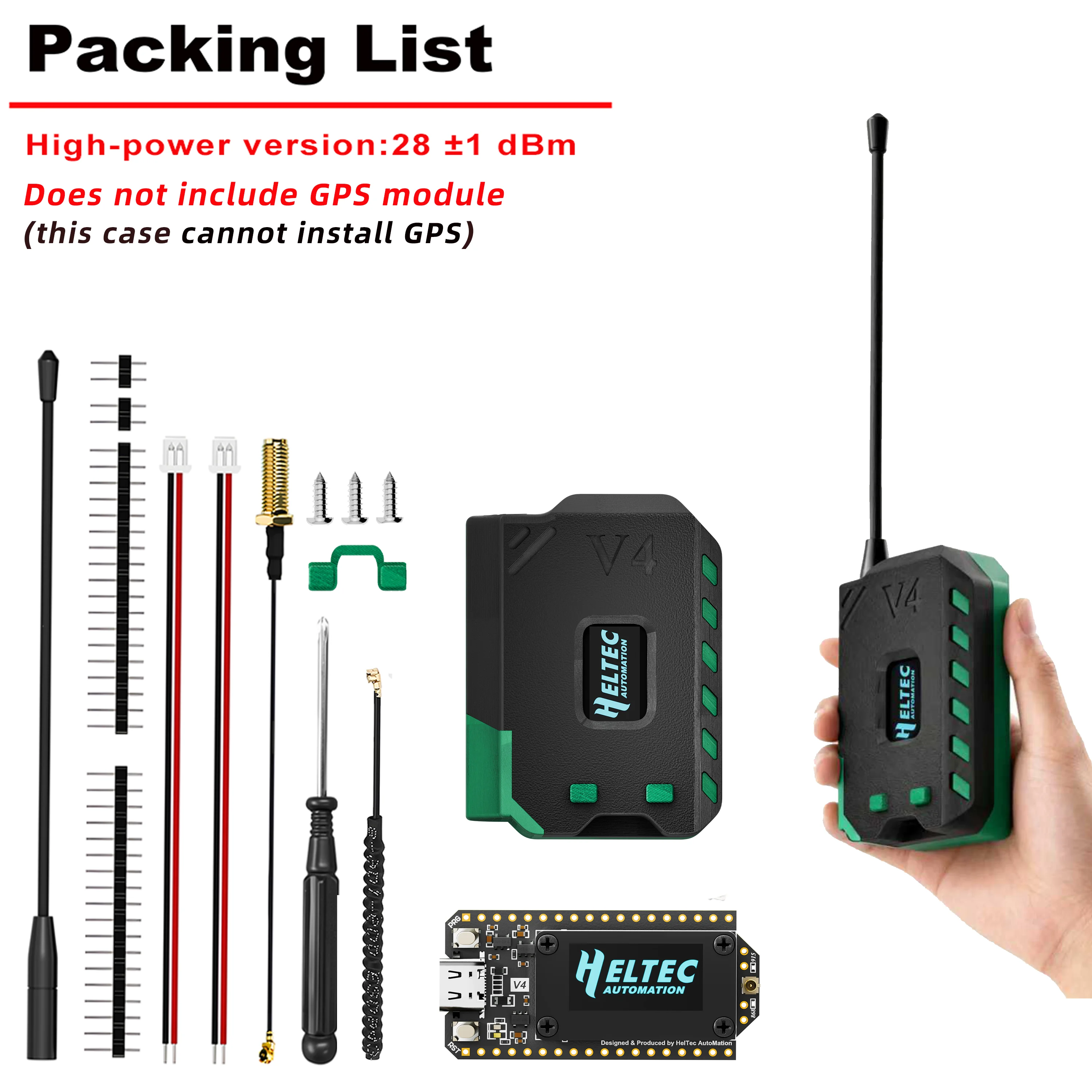

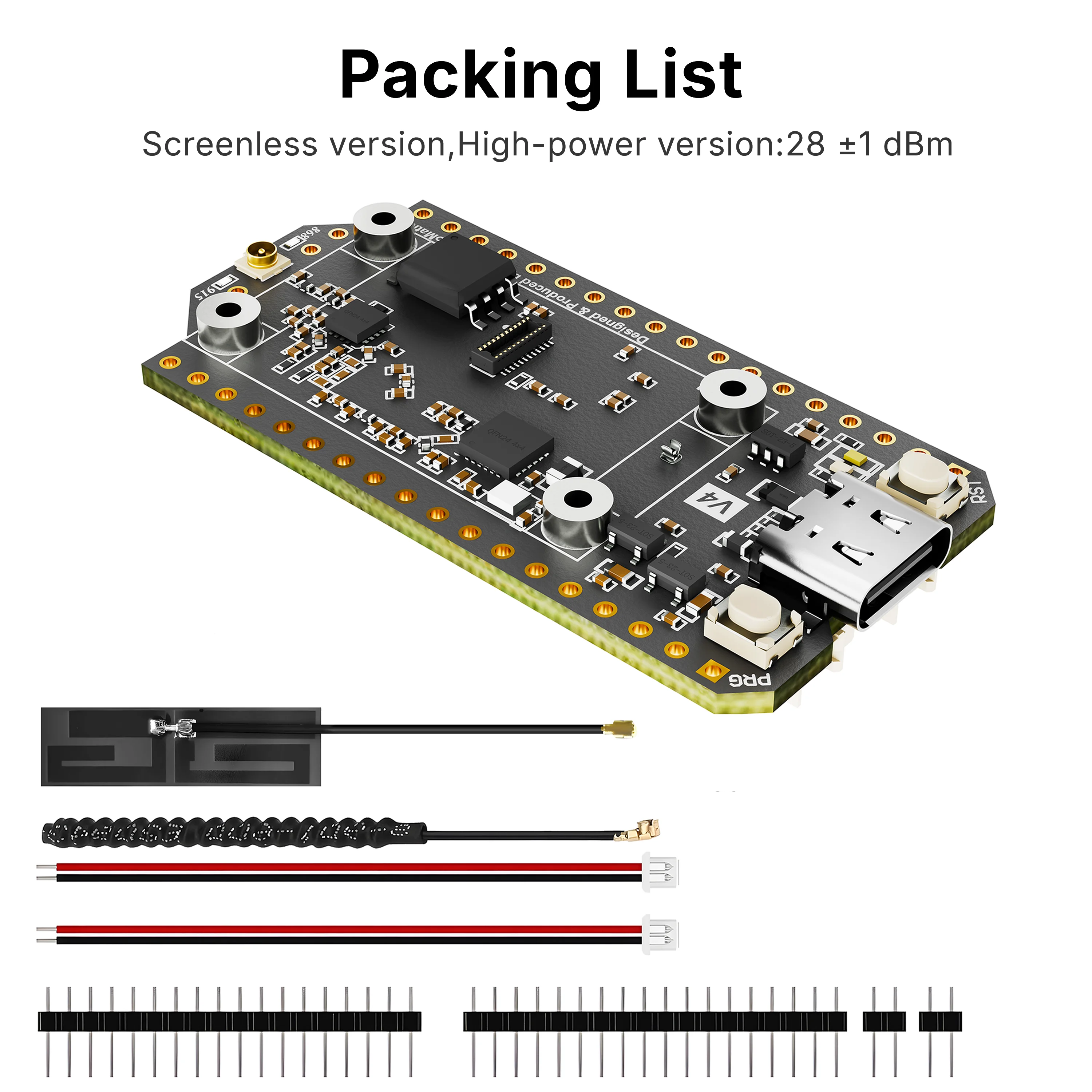

Zwei Optionen

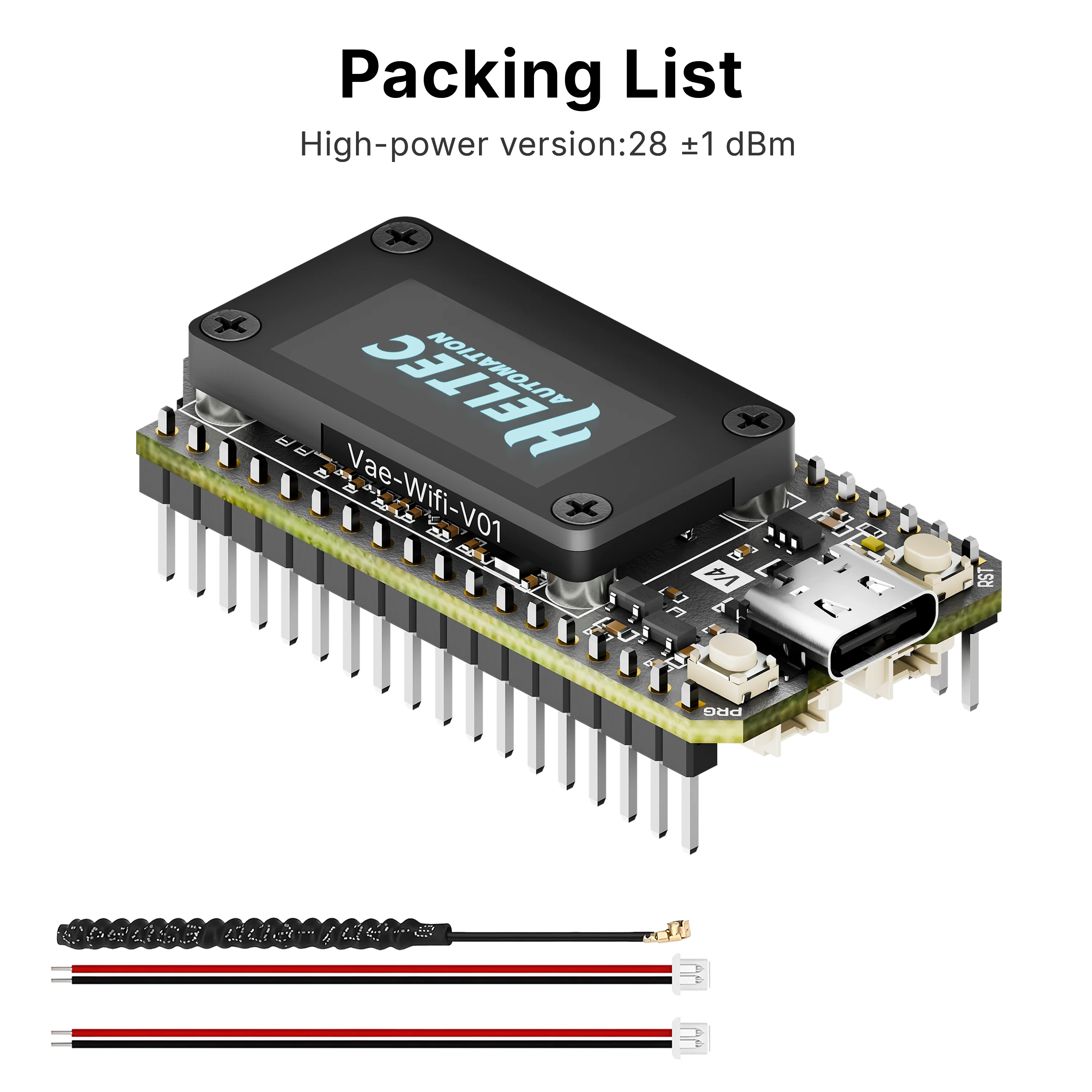

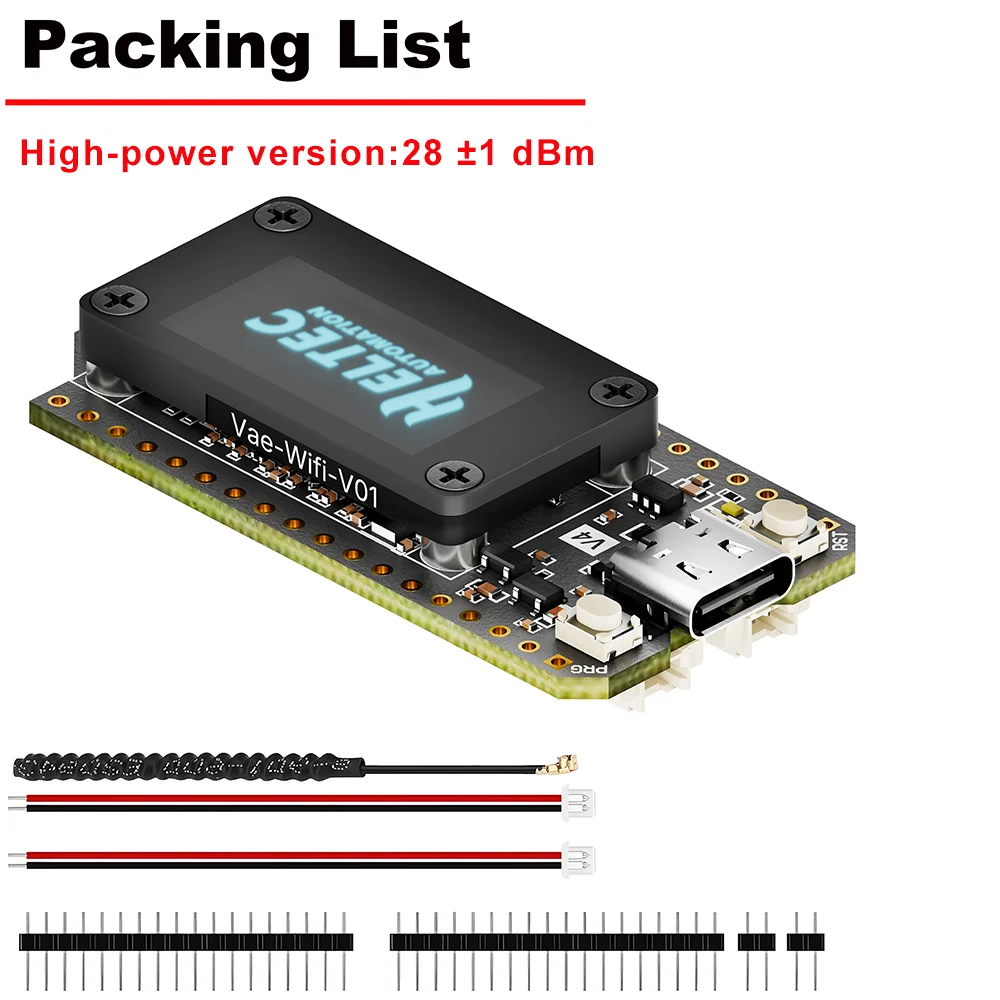

1. Standardkonfiguration (mit Federantenne)

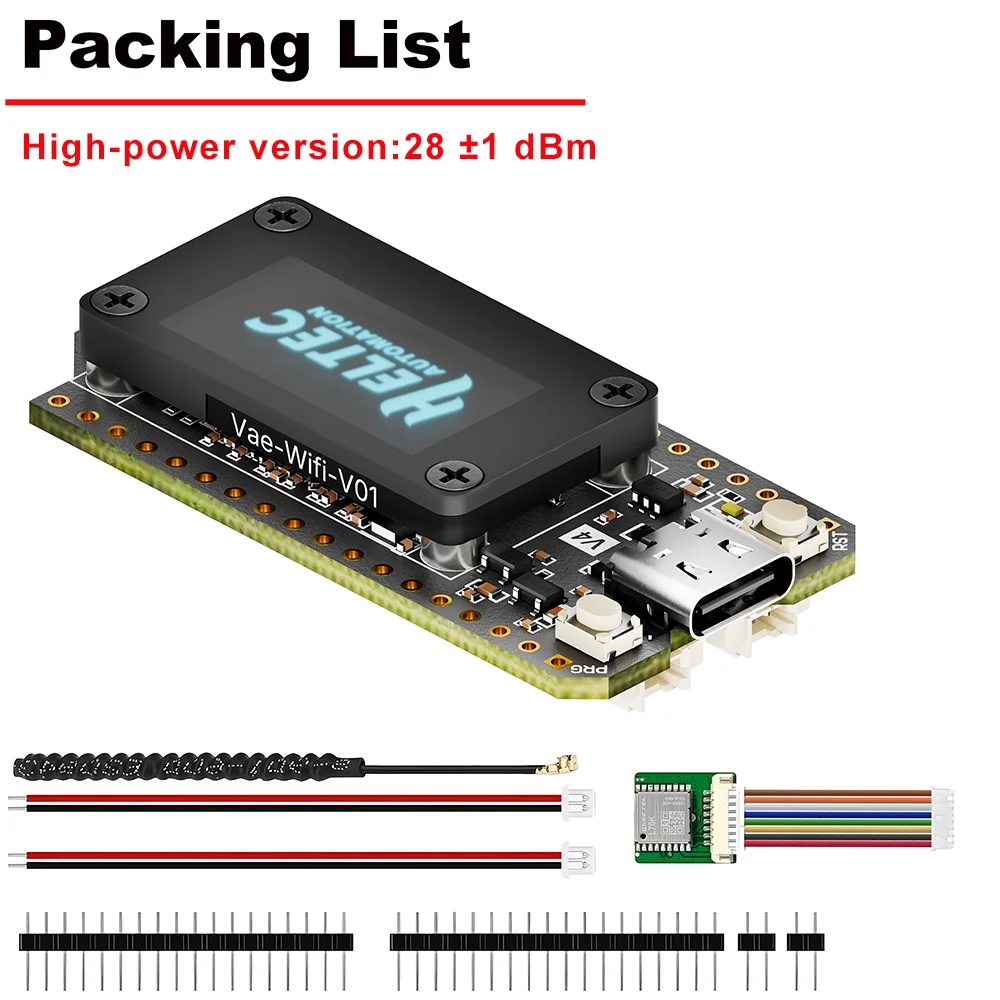

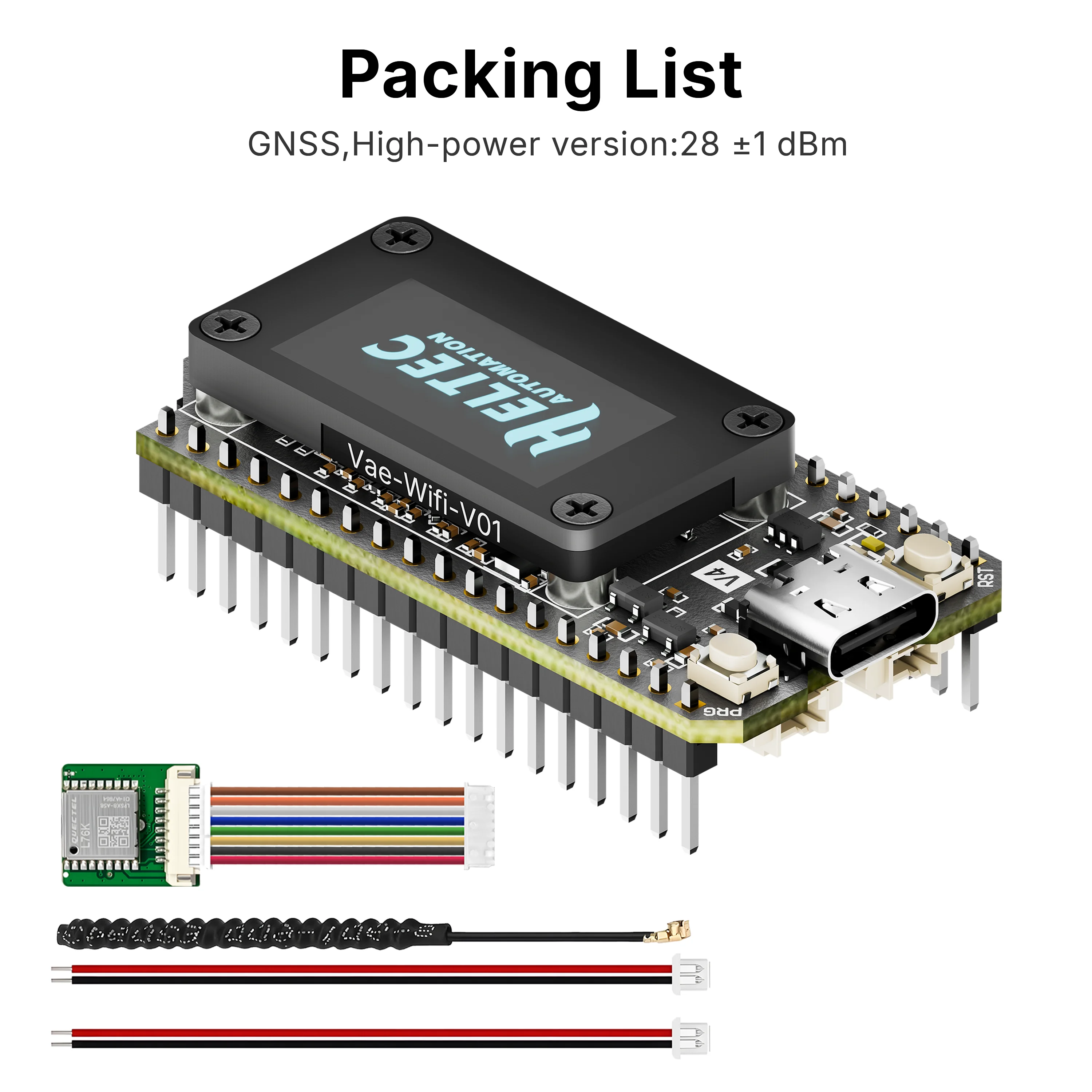

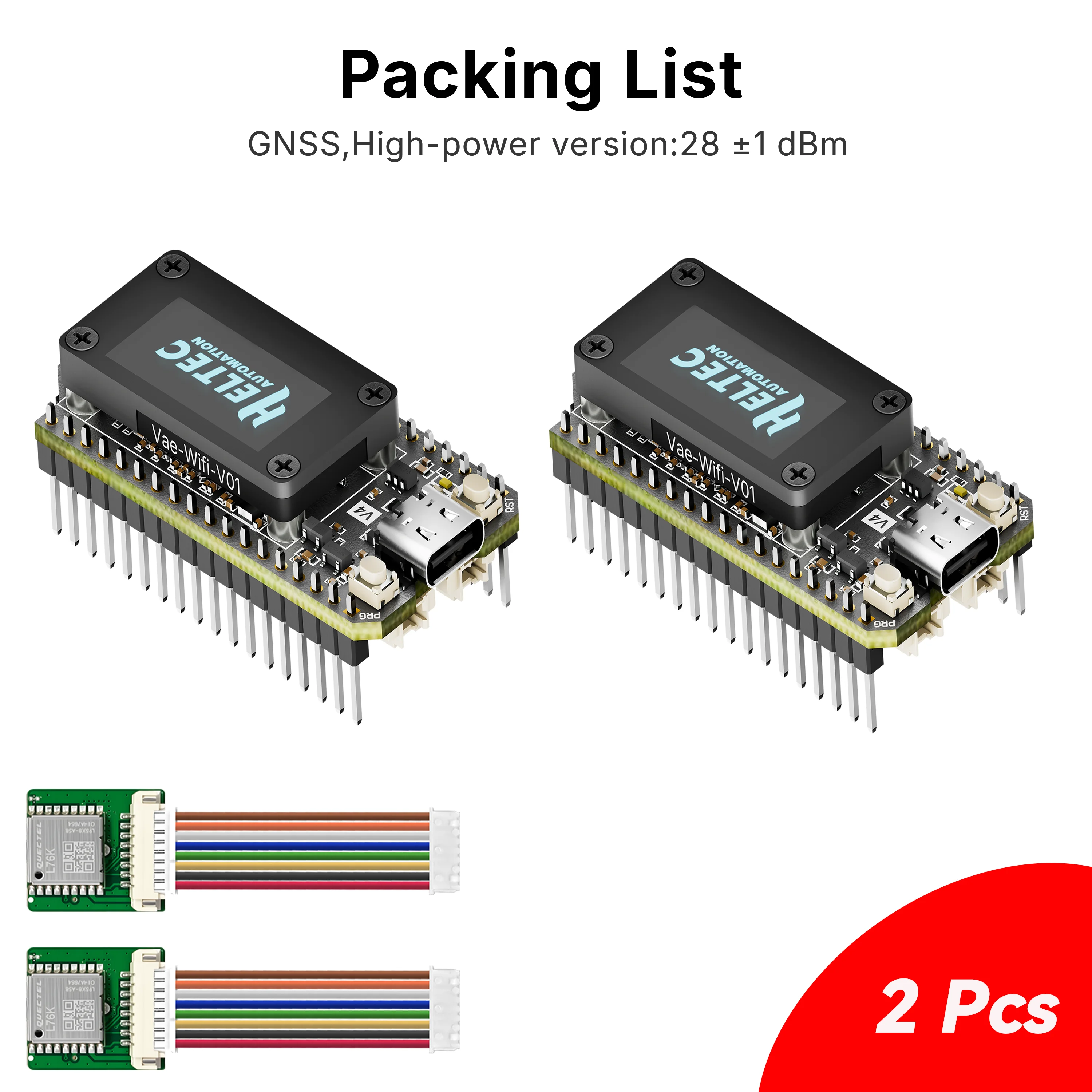

2. Standardkonfiguration + GPS-Modul (mit Federantenne)

FAQ

12,4 GHz Antenne

Die serienmäßige 2,4-GHz-FPC-Antenne befindet sich an der Seite des Kunststoffhaltes für das Display.

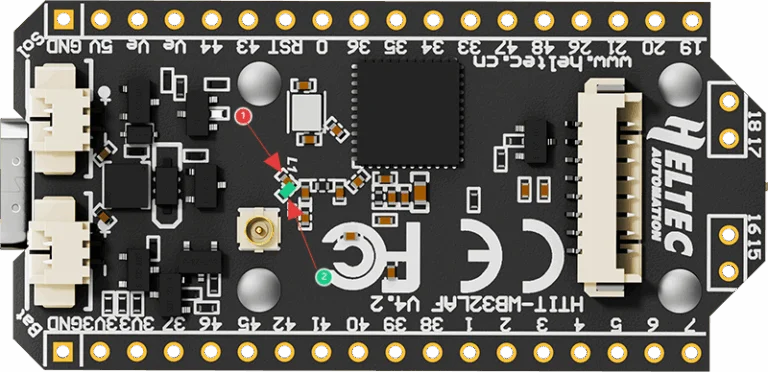

Wenn Sie eine 2,4-GHz-Antenne verwenden möchten, die über IPEX angeschlossen wird, müssen Sie die mit ① gekennzeichnete Spule entfernen.

siehe das folgende Diagramm, und fügen Sie an der angegebenen Stelle einen 0-Ohm-Widerstand (oder ein anderes leitfähiges Metall oder Kabel) hinzu

mit ② gekennzeichnet, um an die IPEX-Schnittstelle anzuschließen.

Welche Entwicklungsverfahren werden unterstützt?

●Arduino

●Micro Python

●Platform.io

●Espressif IDE

Wir empfehlen dringend die Verwendung von Arduino.Wir bieten umfassenden technischen Support und stellen vollständige

LoRaWAN-Code für das ESP32-Arduino-Framework.

3. Welcher Batterieanschluss-Typ wird verwendet?

Sie können diese Art von Buchse durch die Suche nach „SH1.25 x 2“ finden.

Kann ich eine Version ohne OLED-Display bestellen?

Selbstverständlich können Sie sich an unser Verkaufspersonal wenden und Ihre Ideen mitteilen.

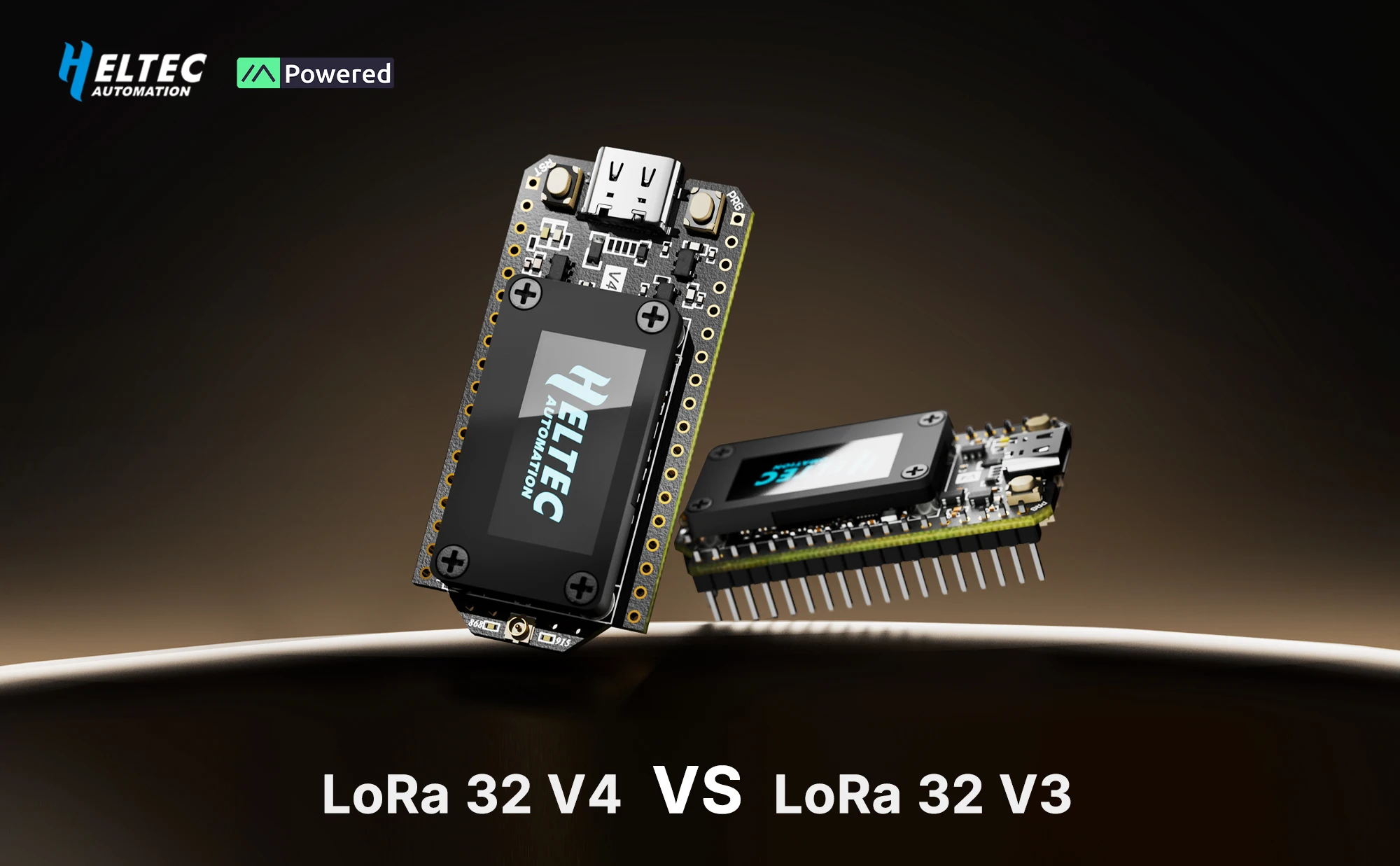

Sind V3 und V4 kompatibel?

Sie sind in den meisten Fällen kompatibel.

Da V4 die gleiche Chipserie wie V3 verwendet, das gleiche OLED-Display besitzt und sich nahezu identisch anfühlt,

Pin-Belegung: V3 und V4 können in den meisten Fällen austauschbar verwendet werden.

Aufgrund der erhöhten Sendeleistung können die Sendeleistungs-Einstellungen in einigen Codes jedoch nicht

entsprechen nicht mehr direkt der tatsächlichen Leistung.

6. Fehler beim Hochladen des Codes

Bitte versuchen Sie die folgenden Schritte:

1. Versuchen Sie, ein anderes USB-Kabel zu verwenden.

2. Bootloader-Modus aktivieren.Es gibt zwei Methoden, um in diesen Modus zu gelangen:

●Halten Sie die PRG-Taste gedrückt, schließen Sie das USB-C-Kabel an und lassen Sie dann die PRG-Taste los.

●Verbinden Sie das USB-C-Kabel, halten Sie die PRG-Taste gedrückt, drücken Sie einmal die RST-Taste und lassen Sie dann los

PRG-Taste.
