Heltec Mesh Node T096 Entwicklungsboard Meshtastic Tracker Nrf52480 SX1262 28 Dbm Hochleistungs-Chip Unterstützt Lora Meshcore Arduino
Dokumente & Ressourcen
Layout
Pinbelegung

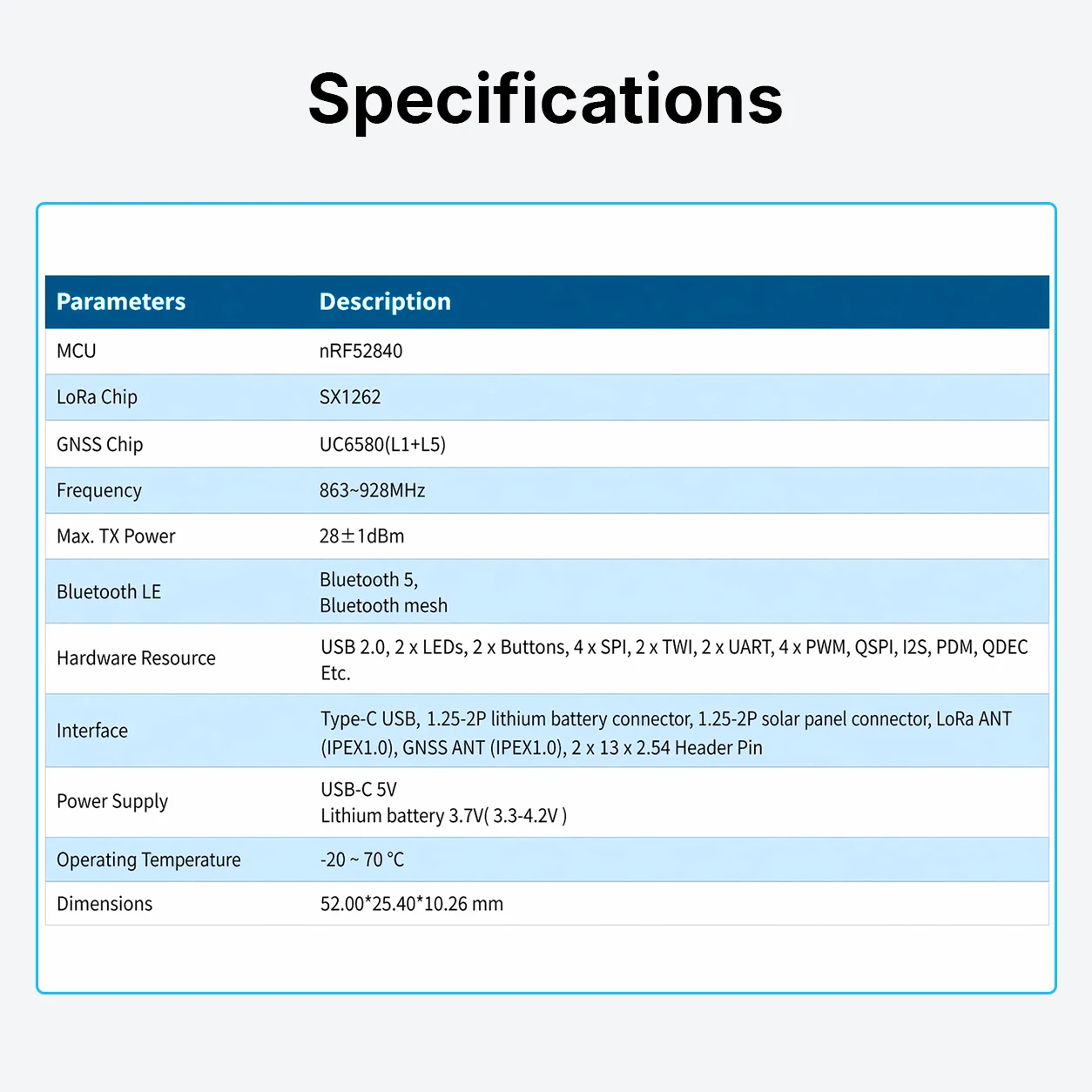

Spezifikationen
|
Parameter |
Beschreibung |
|
MCU |
nRF52840 |
|
LoRa-Chip |
SX1262 |
|
GNSS-Chip |
UC6580(L1+L5) |
|
Frequenz |
863~928MHz |
|
Max. Sendeleistung |
28±1dBm |
|
Bluetooth LE |
Bluetooth 5, |
|
Hardware-Ressourcen |
USB 2.0, 2 x LEDs, 2 x Taster, 4 x SPI, 2 x TWI, 2 x UART, 4 x PWM, QSPI, I2S, PDM, QDEC usw. |
|
Schnittstelle |
Type-C USB, 1.25-2P Lithium-Batterieanschluss, 1.25-2P Solarpanel-Anschluss, LoRa ANT (IPEX1.0), GNSS ANT (IPEX1.0), 2 x 13 x 2.54 Stiftleiste |
|
Stromversorgung |
USB-C 5V |
|
Betriebstemperatur |
-20 ~ 70 ℃ |
|
Abmessungen |
52.00*25.40*10.26 mm |
Zusammenfassung

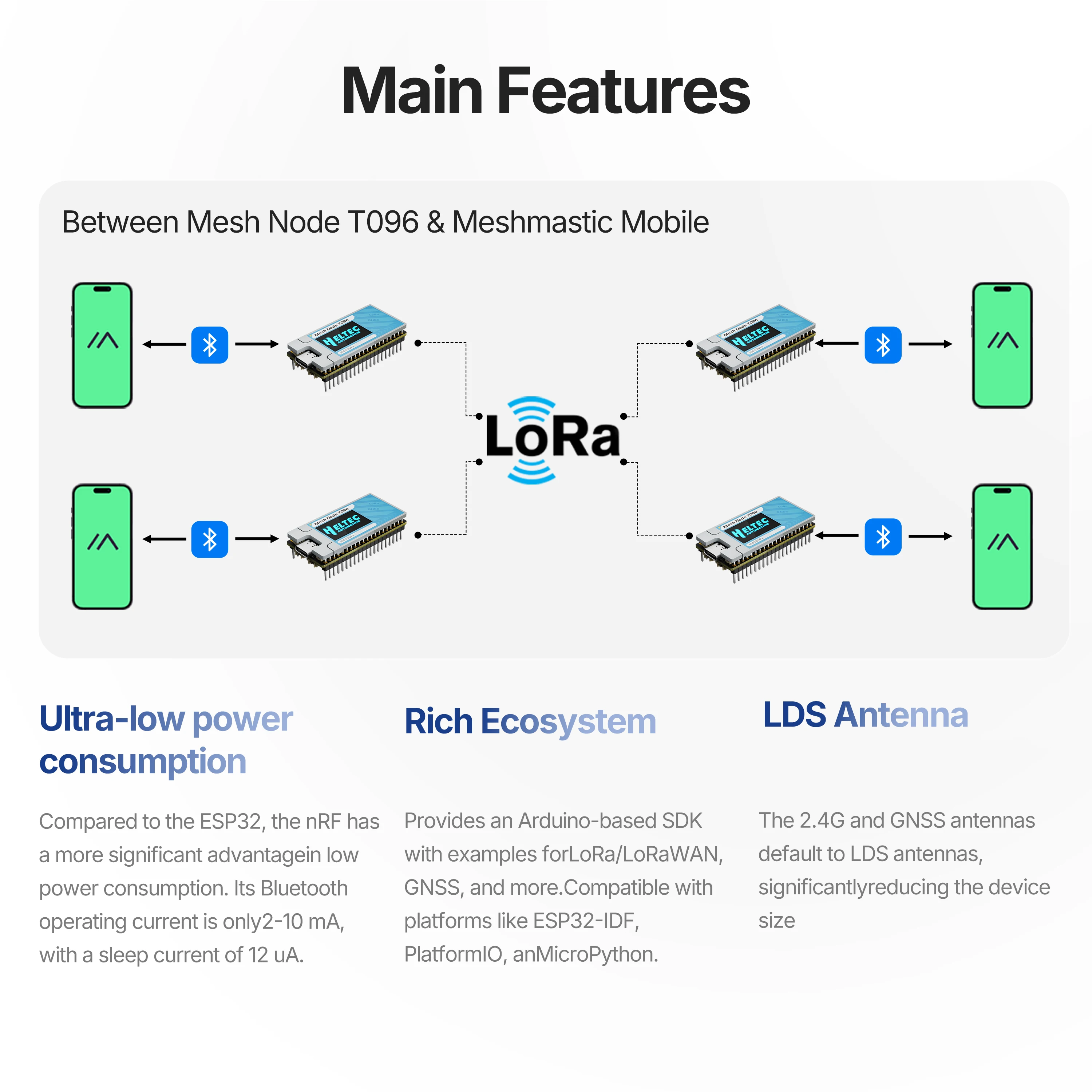

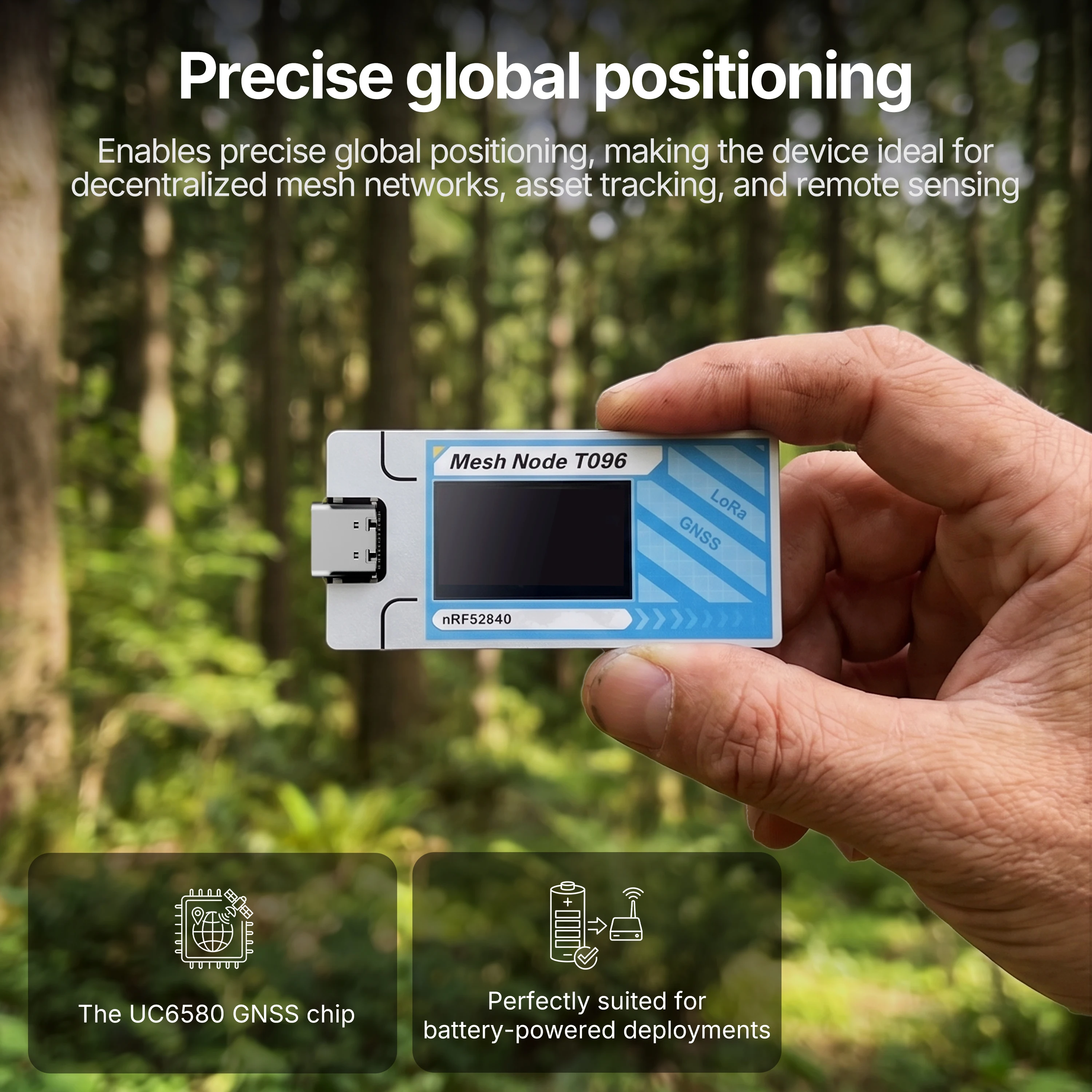

Mesh Node T096 ist ein stromsparendes Entwicklungsboard, das Bluetooth, LoRa und GNSS integriert. Im Kern bietet die nRF52840 MCU ausreichend Rechenleistung und Bluetooth-Konnektivität, während der SX1262 LoRa-Transceiver – integriert mit PA – eine Sendeleistung von 28±1 dBm liefert und so eine außergewöhnliche Reichweite und Verbindungszuverlässigkeit gewährleistet. Der UC6580 GNSS-Chip ermöglicht eine präzise globale Positionierung, wodurch das Gerät ideal für dezentrale Mesh-Netzwerke, Asset-Tracking und Fernerkundung ist.
Durch den Einsatz der Laser Direct Structuring (LDS)-Technologie sowohl für GNSS- als auch für Bluetooth-Antennen erreicht der T096 eine kompakte, langlebige und hocheffiziente Antennenlösung. Für den energiearmen Betrieb konzipiert, eignet er sich perfekt für batteriebetriebene Anwendungen. Vollständig unterstützt von der Arduino-Entwicklungsumgebung und kompatibel mit Open-Source-Mesh-Projekten wie Meshtastic und MeshCore, bietet der Mesh Node T096 Entwicklern und Enthusiasten eine vielseitige, einsatzbereite Plattform für den Aufbau widerstandsfähiger, skalierbarer Mesh-Netzwerke.

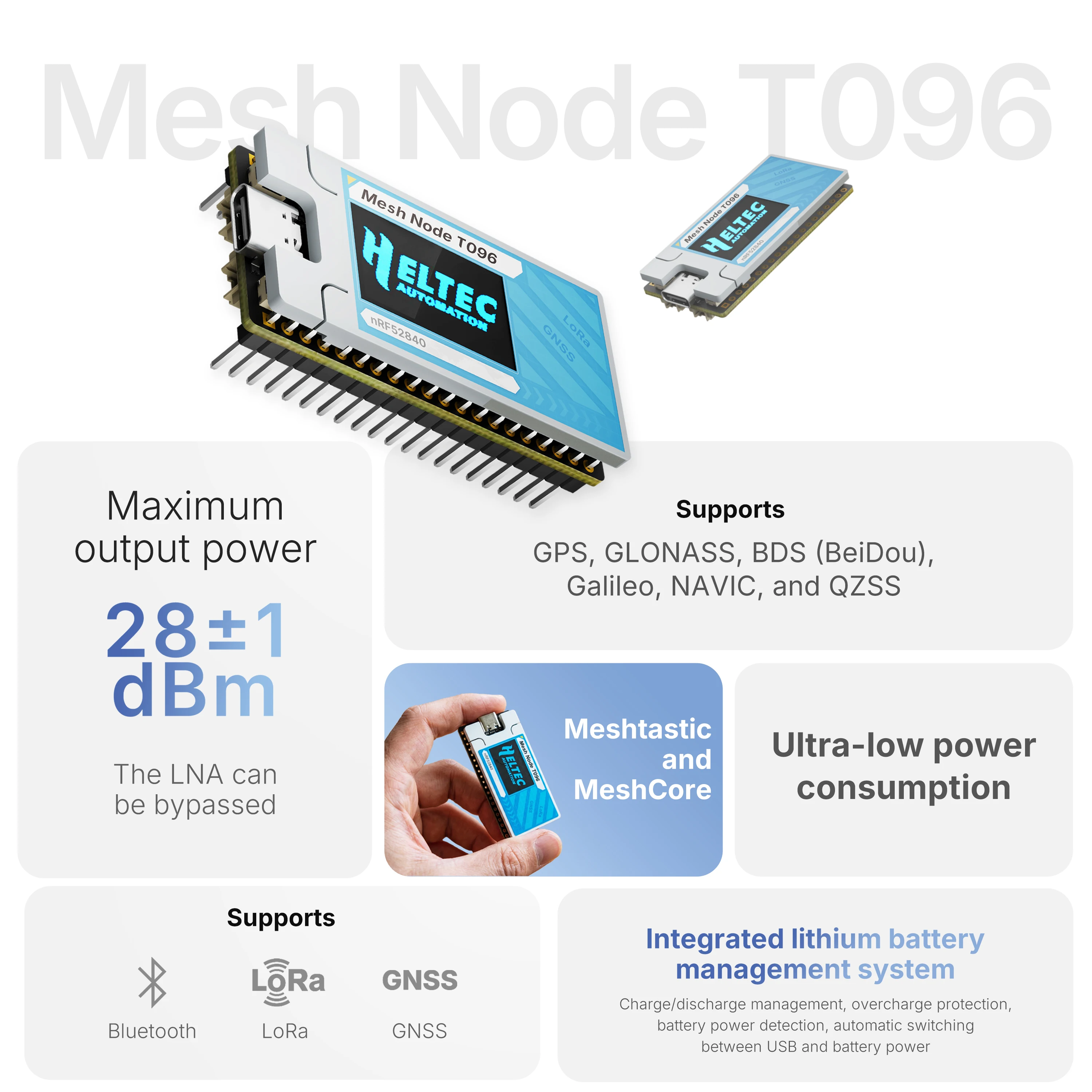

Hauptmerkmale
-
Unterstützt Bluetooth-, LoRa- und GNSS-Kommunikation.
-

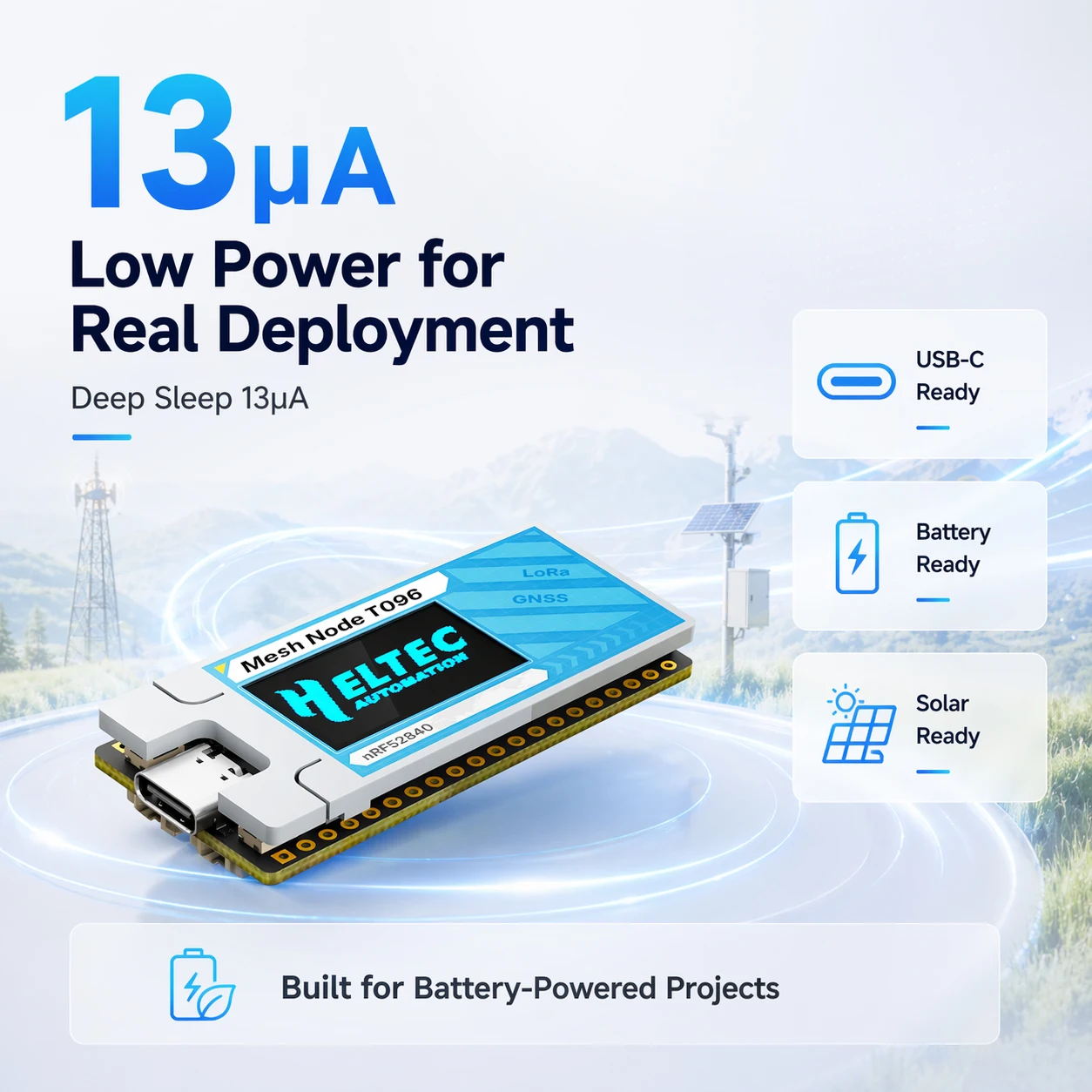

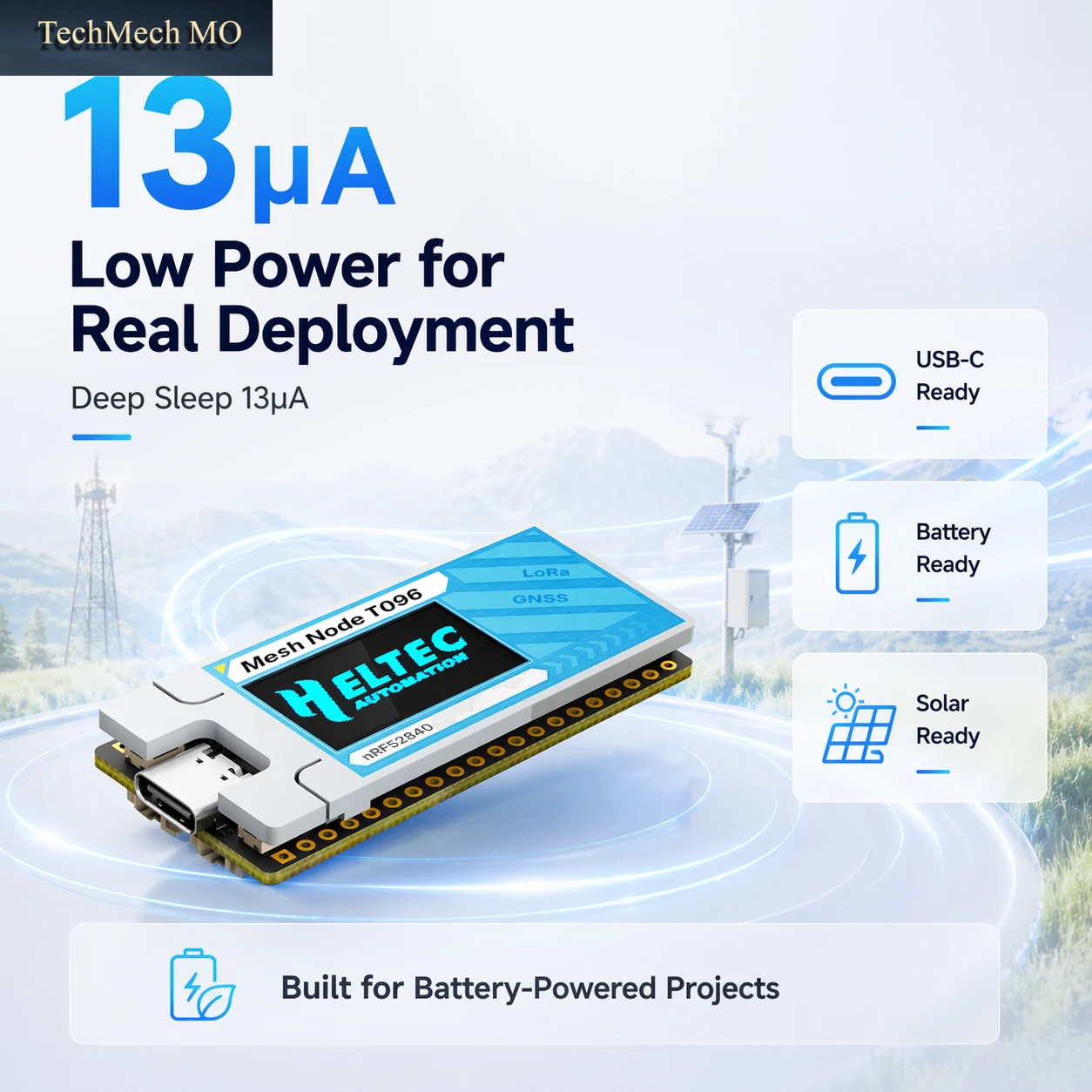

Extrem geringer Stromverbrauch.
-
Maximale Ausgangsleistung von 28 ± 1 dBm, und der LNA kann umgangen werden.
-

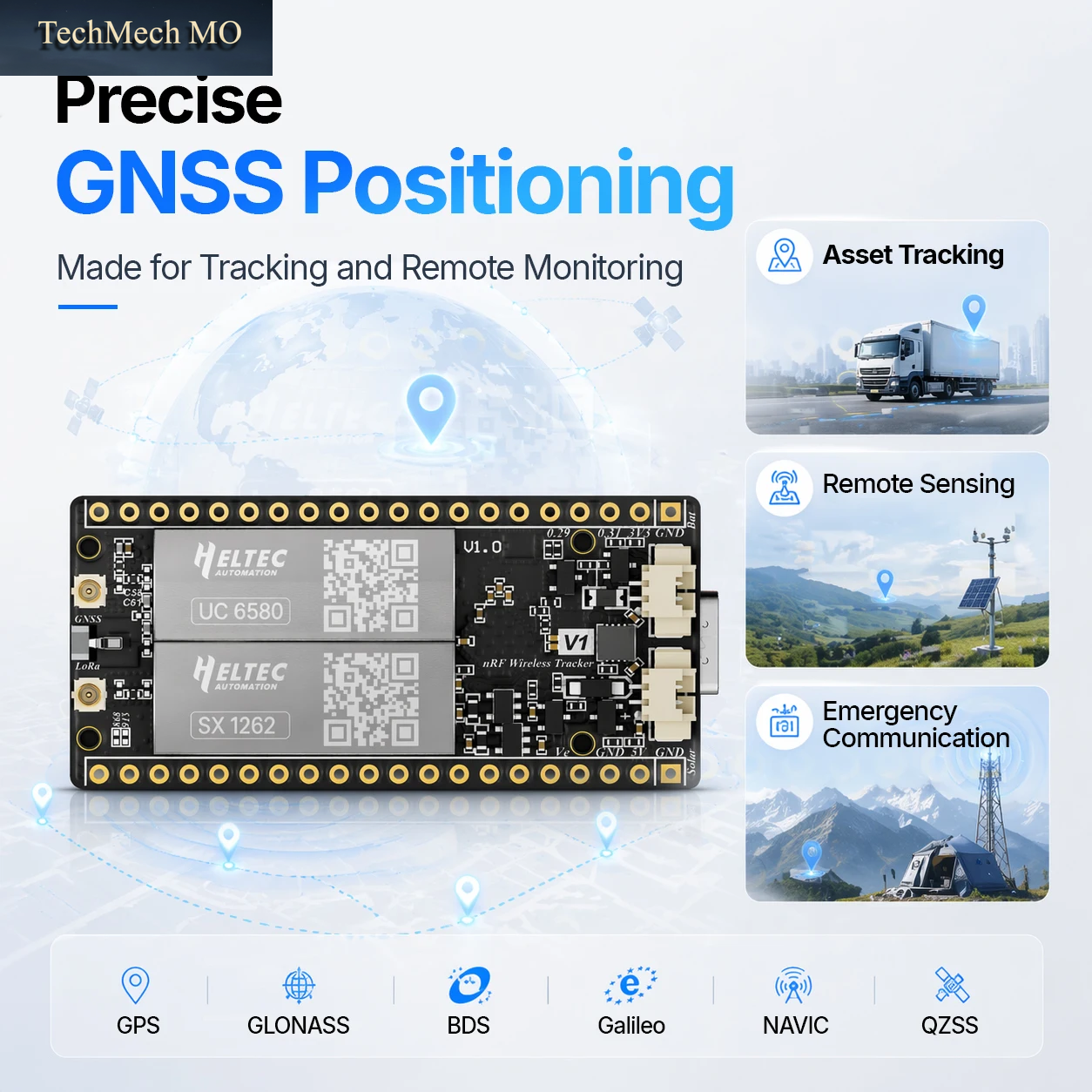

Unterstützt GPS, GLONASS, BDS (BeiDou), Galileo, NAVIC und QZSS.
-
Integriertes Lithium-Batterie-Management-System (Lade-/Entlademanagement, Überladeschutz, Batterieleistungserkennung, automatische Umschaltung zwischen USB- und Batteriestrom).
-
USB-C-Schnittstelle mit umfassender Spannungsregelung, ESD-Schutz, Kurzschlussschutz und HF-Abschirmung.
-
Unterstützt das Arduino-Entwicklungsframework und stellt LoRa/LoRaWAN-Beispiele bereit.
-

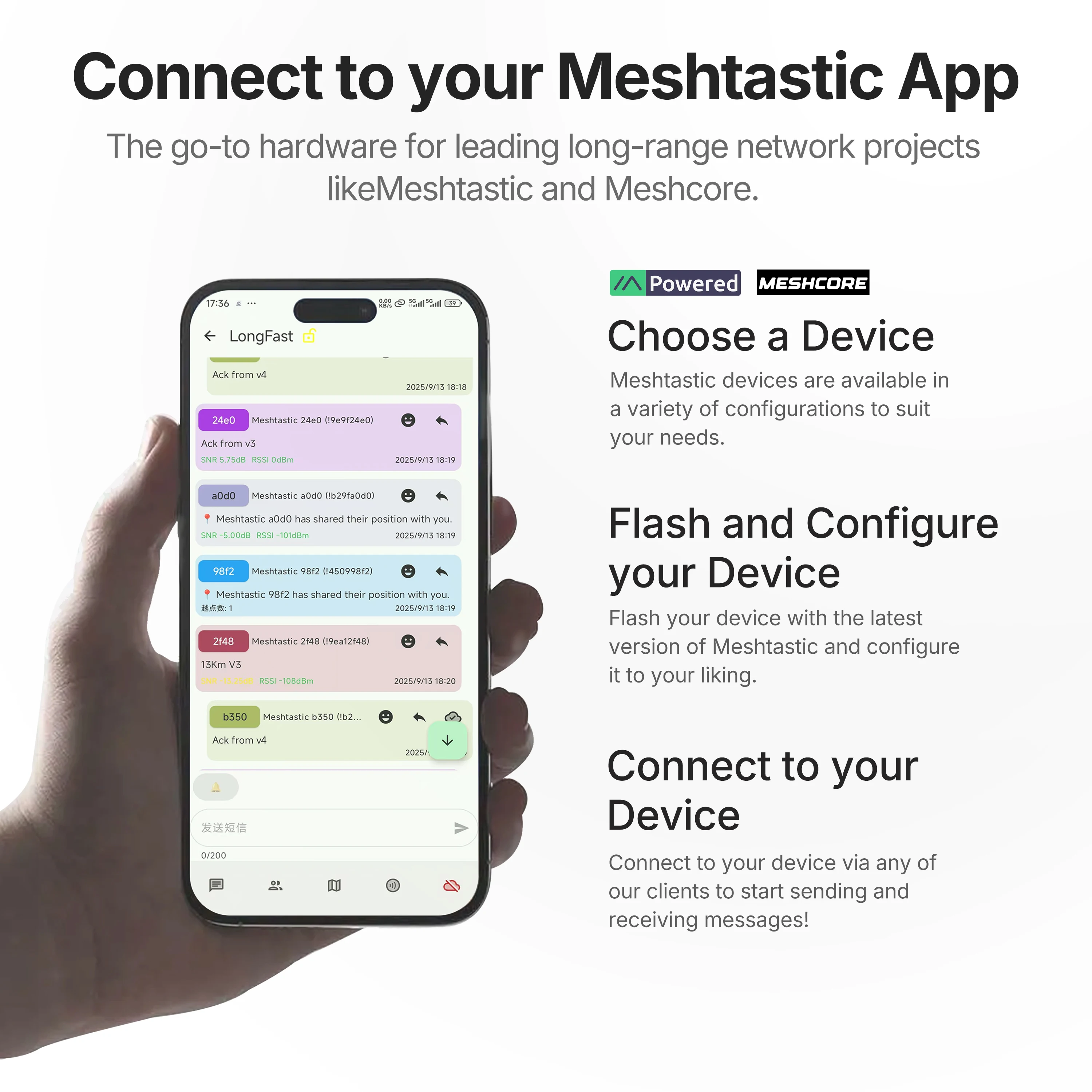

Kompatibel mit Meshtastic und MeshCore.

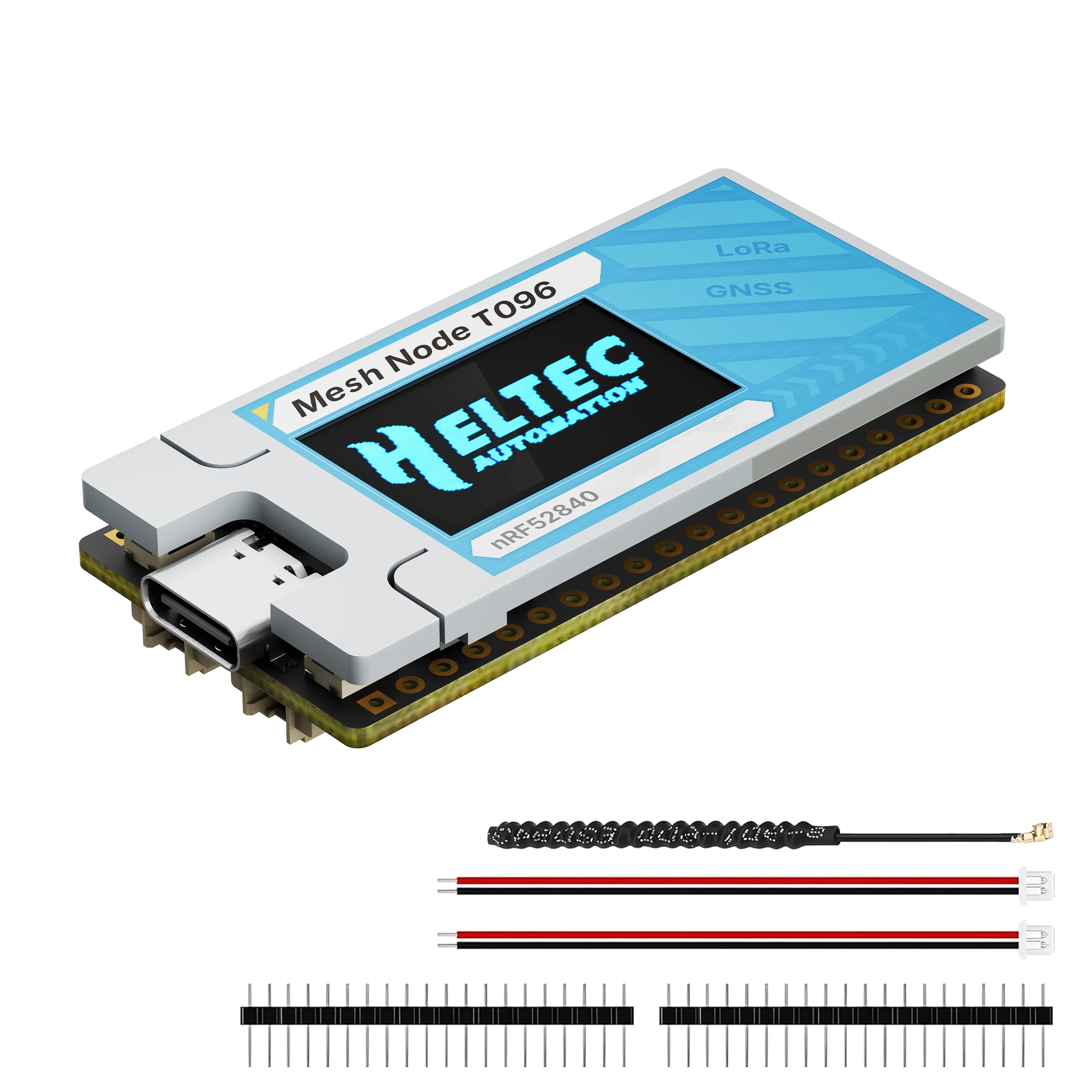

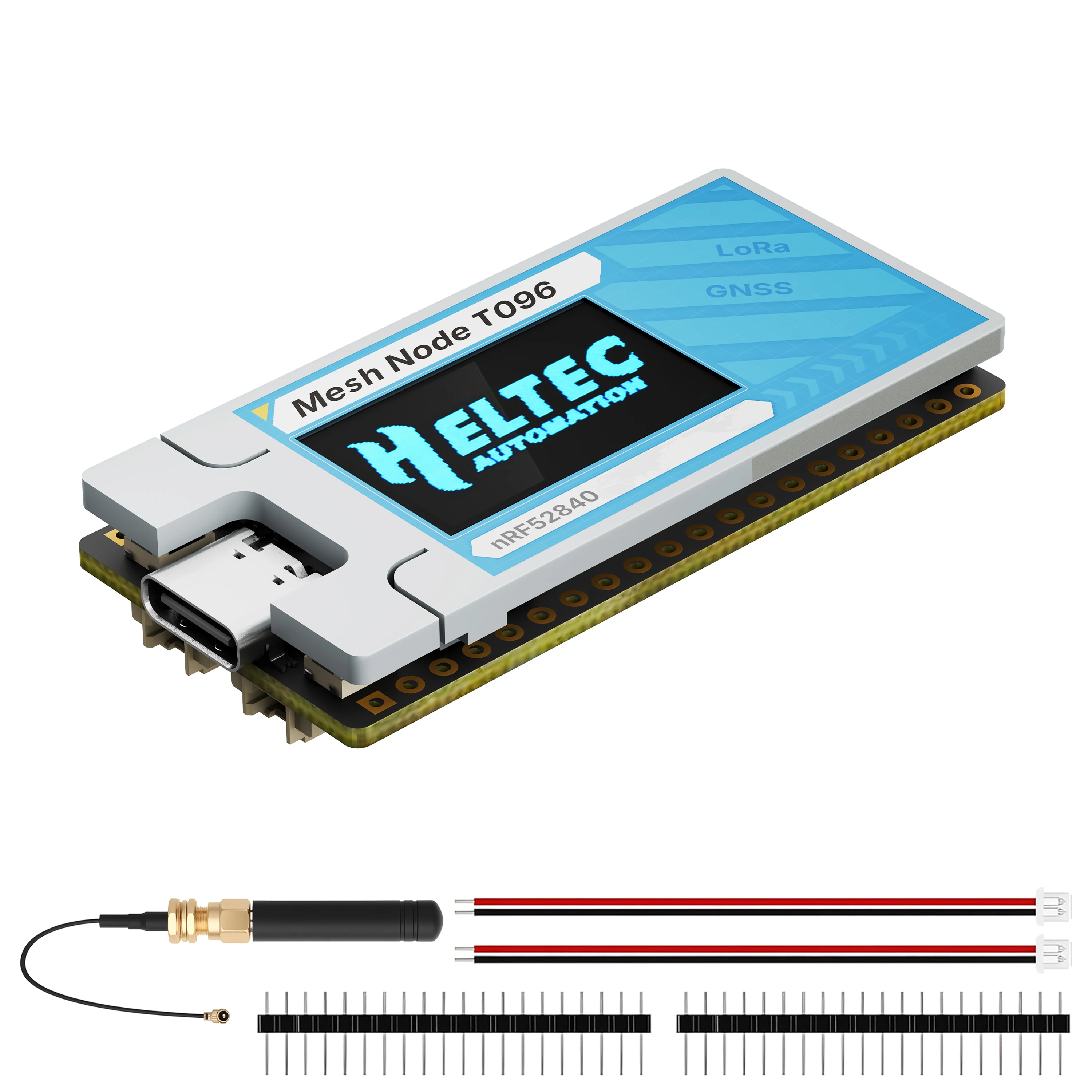

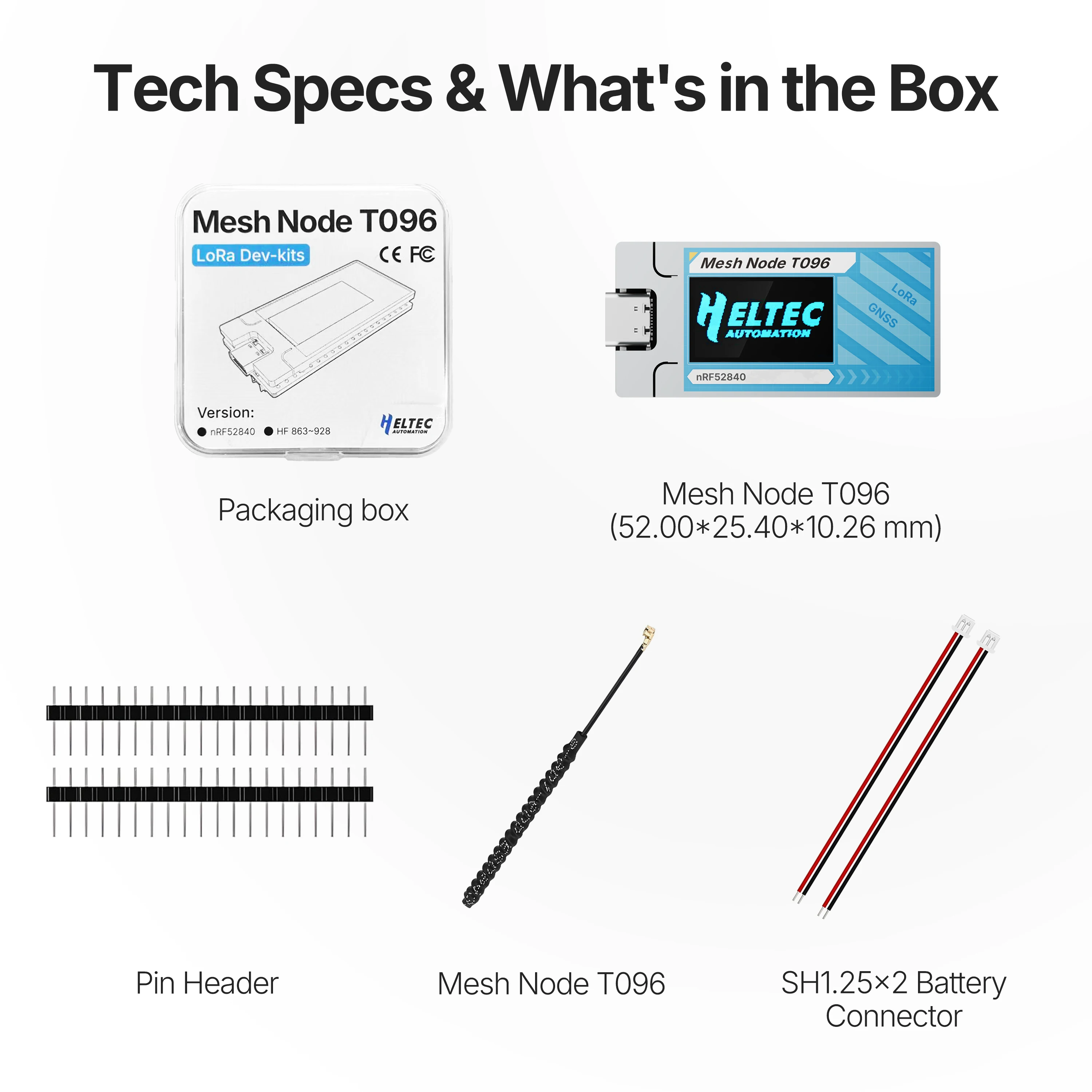

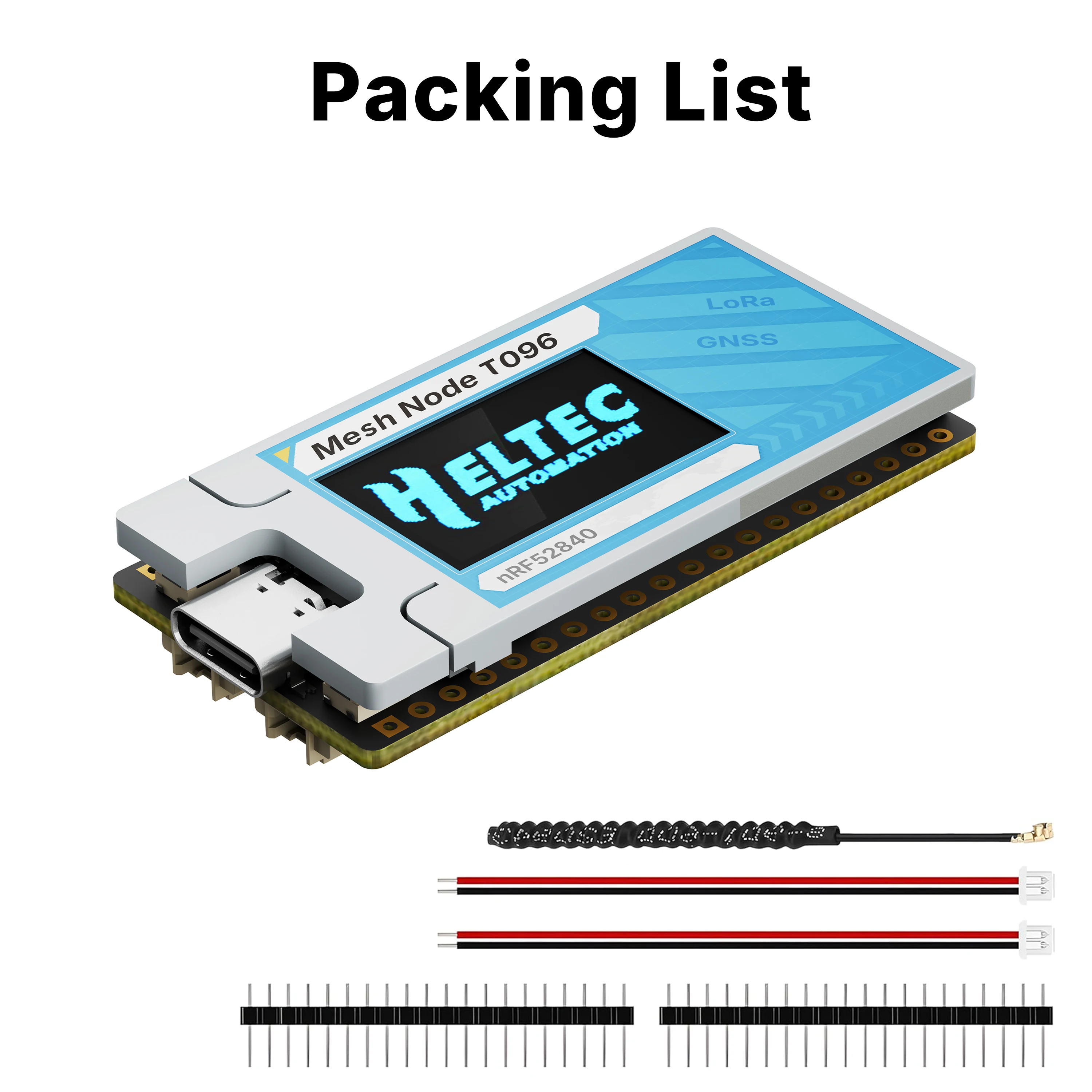

Packliste
|
Artikel |
Menge |
|
Netzknoten T096 |
x1 |
|
LoRa-Antenne |
x1 |
|
SMA-IPEX1.0 Stecker |
x1 |
|
SH1.25×2 Batterieanschluss |
x1 |
|
Stiftleiste |
x2 |
Additional information
| Farbe | And Glue Antenna, And Spring Antenna |
|---|---|
| Paket | 902-928Mhz, 863-870Mhz |
