Hohle Rotationsplattform 2Arcmin 4-Achsen/5-Achsen, Nema17 Schrittmotor Übersetzungsverhältnis 5:1 10:1, Nockenwellenindexierer, Schneidetisch, Ersatz Für Dd-Motor
1 X Hohle rotierende Plattform
1 X Optoelektronischer Sensor
Produktmerkmale:

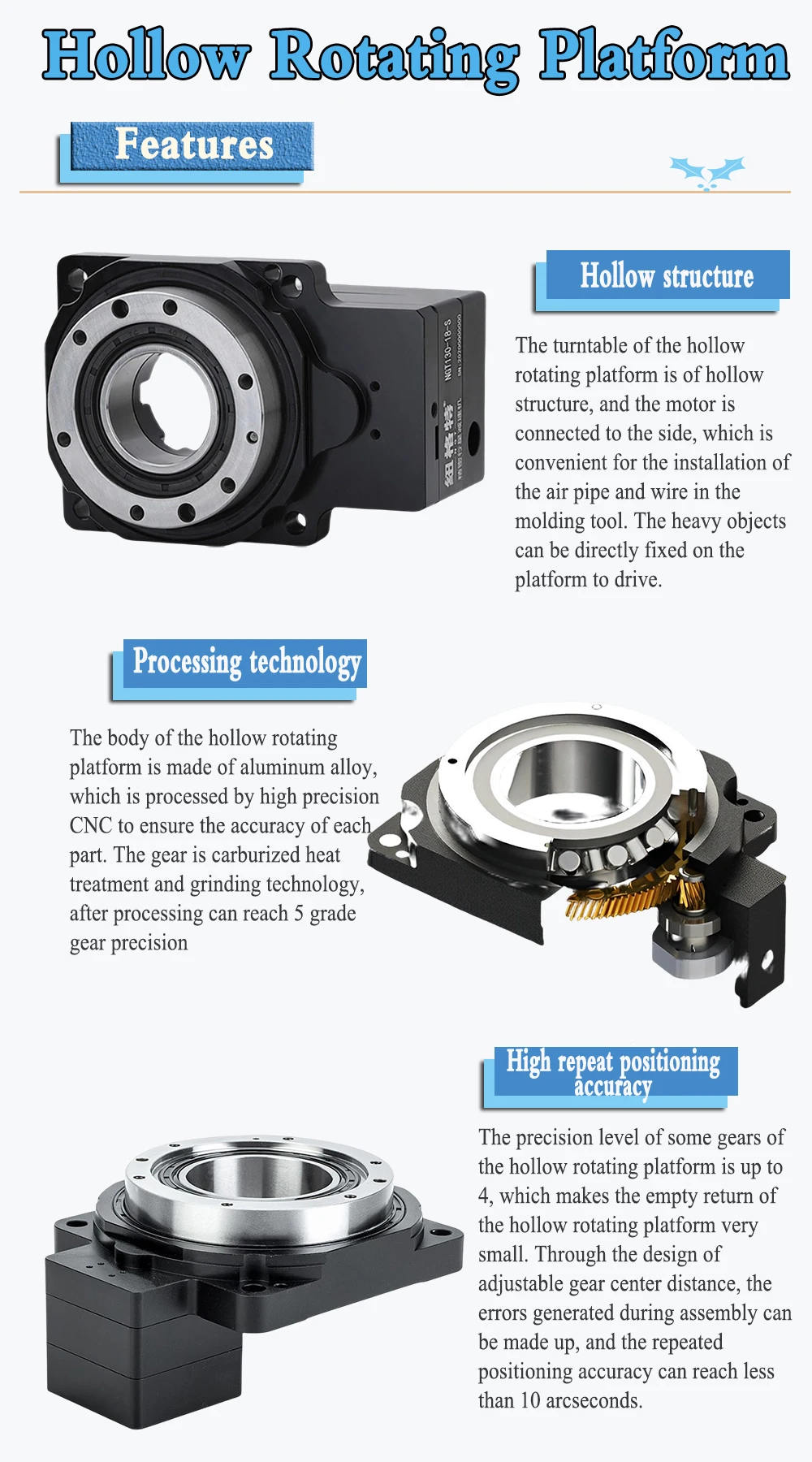

1.Der Drehtisch der Hohl-Drehplattform ist hohlkonstruiert, und der Motor ist seitlich angebracht, um die Installation von Luftleitungen und Kabeln im Schmelzwerkzeug zu erleichtern.Wie der Teiler und der DD-Motor kann er schwere Objekte zur Übertragung direkt auf der Plattform fixieren.
2.Unter Berücksichtigung der Seitenkraft und anderer Probleme bei der Verwendung des Produkts verwenden wir ein Kreuzrollenlager und in der Mitte ist ein stabiler Anti-Kipp-Ring angebracht.Um der seitlichen Kraftbelastung im Gebrauch besser standzuhalten.
3.Das Gehäuse besteht aus einer Aluminiumlegierung und wird durch hochpräzise CNC-Bearbeitung hergestellt, um die Genauigkeit aller Teile zu gewährleisten.Das Zahnrad wird durch Aufkohlen, Wärmebehandlung und Schleifen gefertigt, wodurch nach der Bearbeitung eine Zahnradgenauigkeit der Klasse 5 erreicht werden kann und die Oberflächenhärte 58-62 HRC beträgt.Nach Abschluss der Produktmontage werden Läppverfahren durchgeführt, um sicherzustellen, dass die Parallelität und Rechtwinkligkeit der Stirnfläche innerhalb der Toleranz für den Rundlauf liegen.
4.Die Genauigkeit einiger Zahnräder der Hohlwellen-Drehplattform beträgt bis zu 4, wodurch die Hohlwellen-Drehplattform eine sehr geringe Luftrückführung aufweist.Wir können den Fehler während der Montage kompensieren, indem wir den einstellbaren Zahnrad-Mittelabstand gestalten, und die wiederholte Positioniergenauigkeit kann weniger als 10 Bogensekunden erreichen.
5.Der Arbeitstisch und der mechanische Arm des Geräts können direkt auf dem Drehteller der Hohlrotationsplattform installiert werden.Im Vergleich zur Verwendung von mechanischen Teilen wie Riemenscheiben können die Arbeitszeiten und Kosten für die Mechanismusgestaltung, die Teileverwendung, die Anpassung des Riemenzustands usw. reduziert werden.
Kann DD-Motor und Nockengetriebe ersetzen .Es vereint hohe Arbeitseffizienz
hohe Präzision, hohe Steifigkeit und ein hervorragendes Preis-Leistungs-Verhältnis.Es ist ein revolutionäres Produkt im Drehbewegungsmechanismus.
Zwischen den beiden wird ein Gleichgewicht erreicht,

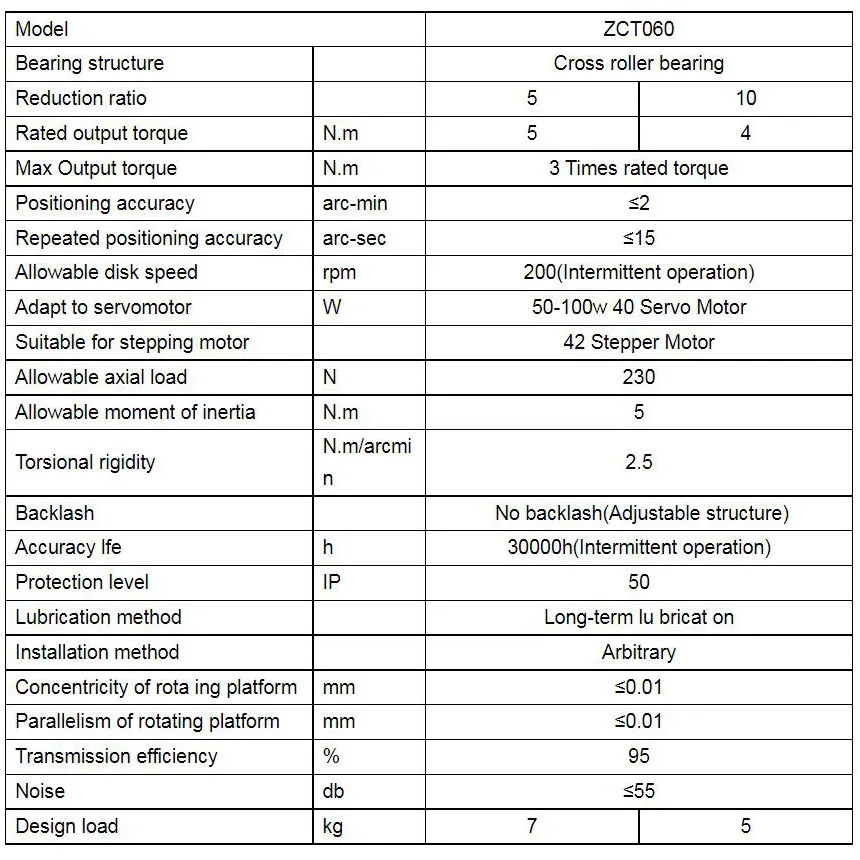

Wiederholgenauigkeit ≦ 15 Bogensekunden, der Motor ist einfach zu konfigurieren und die Last ist stabil.
Es kann mit einem AC-Servomotor oder einem Schrittmotor verwendet werden, um beliebige Winkelteilungen durchzuführen.
die die digitale Steuerung und Positioniergenauigkeit erfüllen kann, die der Teiler nicht erreichen kann. Sie ist vergleichbar mit DD-Motoren.
Es kann die Kosten erheblich senken und zu unerwarteten Ergebnissen führen.
Produktmerkmale:

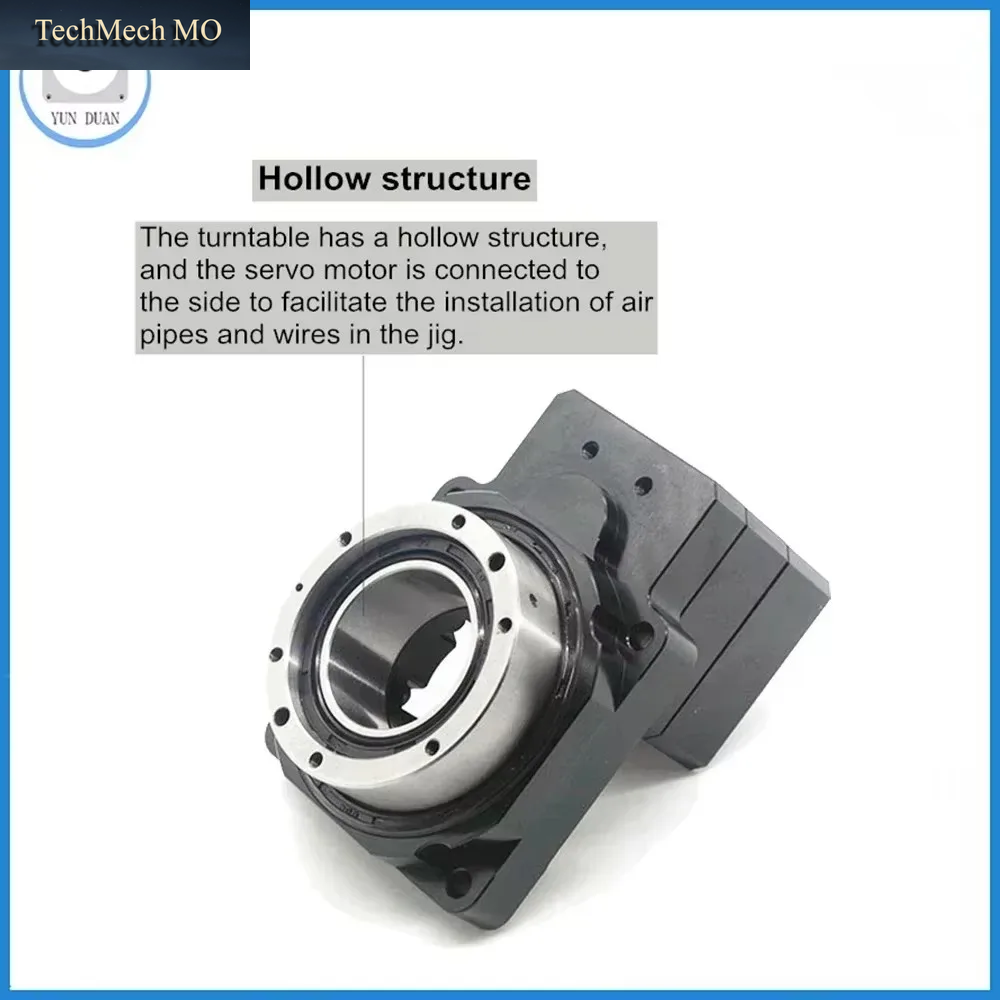

1.Hohlstruktur
Der Drehteller der hohlen Drehplattform ist eine Hohlstruktur, und der Servomotor ist seitlich angeschlossen.
was für die Installation der Gasleitung und des Kabels in der Vorrichtung praktisch ist.
2.Hohe Wiederholgenauigkeit der Positionierung
Die hohle Drehplattform verwendet eine einstufige Schrägverzahnungs-Verzögerungsmethode, um das Ausgangsdrehmoment zu erhöhen.
Die Getriebe-Genauigkeitsstufe liegt unter der Klasse 5.Zudem kann der flexible Einstellmechanismus das Spiel durch
Änderung des Achsabstands der beiden Zahnräder, sodass die hohle Drehplattform leer ist.
Die Rücklaufgenauigkeit ist extrem gering und die Wiederholgenauigkeit liegt unter 15 Bogensekunden.
3.Hohe Steifigkeit
Der Drehteller der hohlen Drehscheibe wird von einem Satz präziser Kreuzrollenlager getragen.
Die Rollen im Lager sind um 90 Grad versetzt.
und der Rollendurchmesser ist etwas größer als die Laufbahngröße zwischen dem Innenring und dem Außenring des Lagers.
Zwischen den Innen- und Außenringen und den Rollen besteht eine Vorspannkraft.
Der vom Lager getragene Servo-Drehtisch kann verschiedenen Momenten wie radialen, axialen Momenten standhalten.
und Umkippen, und seine Steifigkeit ist mehr als zehnmal so hoch wie die herkömmlicher Lager.
4.Hohe Rotationsgenauigkeit
Nachdem die Servodrehplattform zusammengebaut ist, nehmen Sie das Kreuzrollenlager der Plattform als Drehzentrum.
und erneut den Außendurchmesser und die Stirnfläche des Drehtellers schleifen (Standardqualität ist Feinschliff)
um die Koaxialität und Parallelität des Drehtellers zu gewährleistenToleranz
5.Beliebige Motorkonfiguration
Die hohle Drehplattform kann die Größe der Schnittstelle durch Anpassen des Flansches und des Eingangswellenlochs flexibel ändern.
Dieser eignet sich zum Anschluss von Servomotoren und Schrittmotoren aller Marken.
Additional information

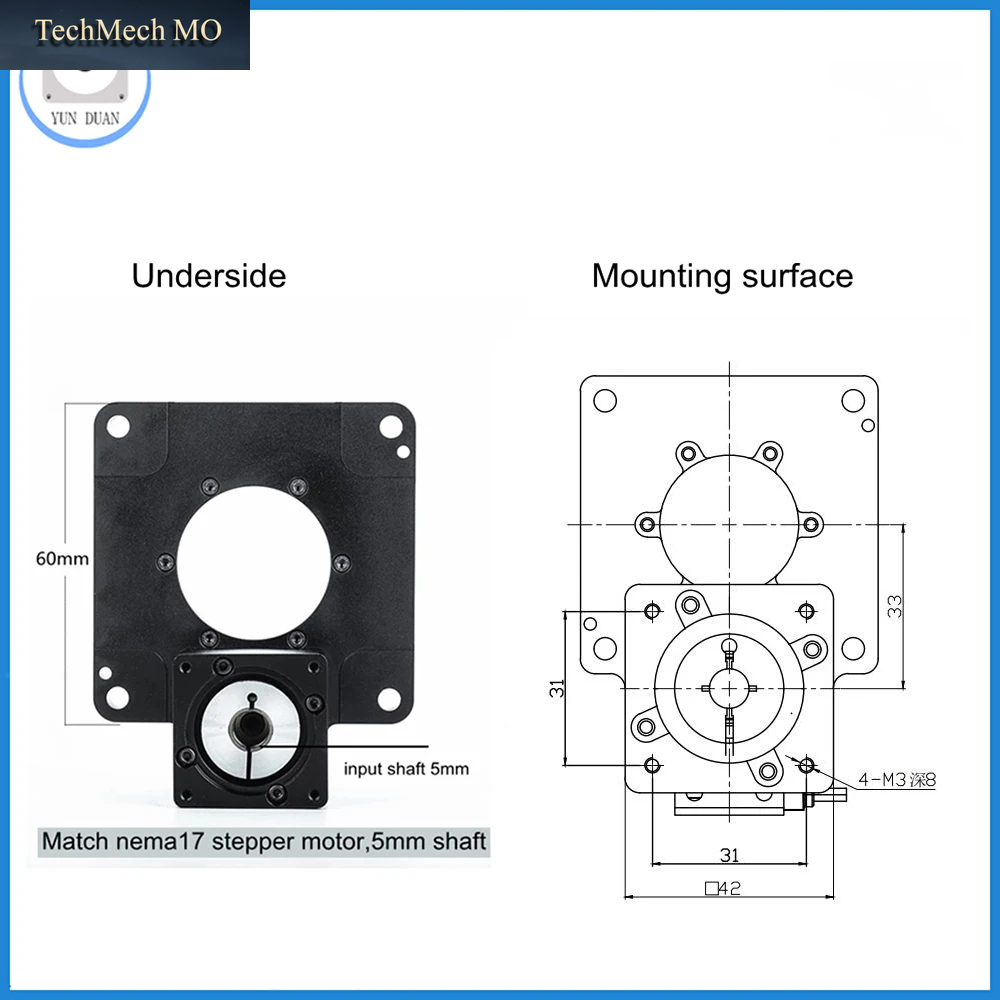

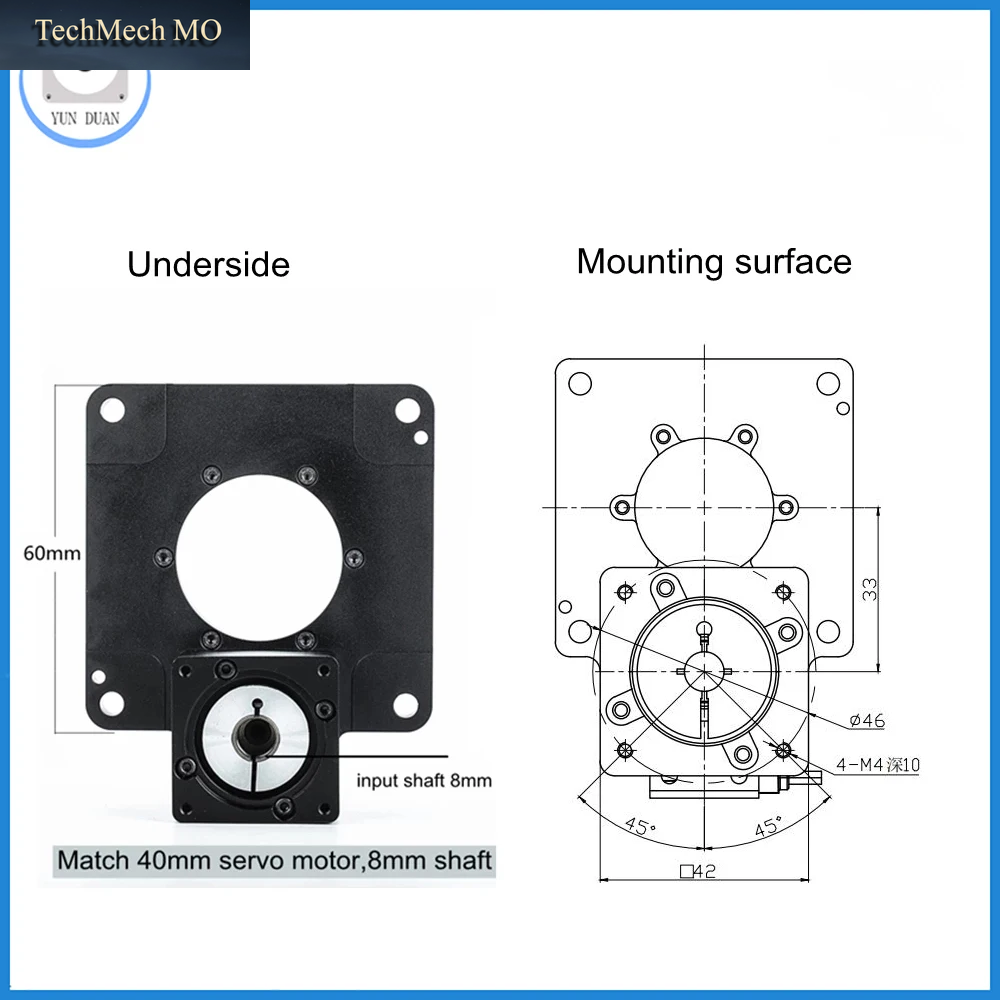

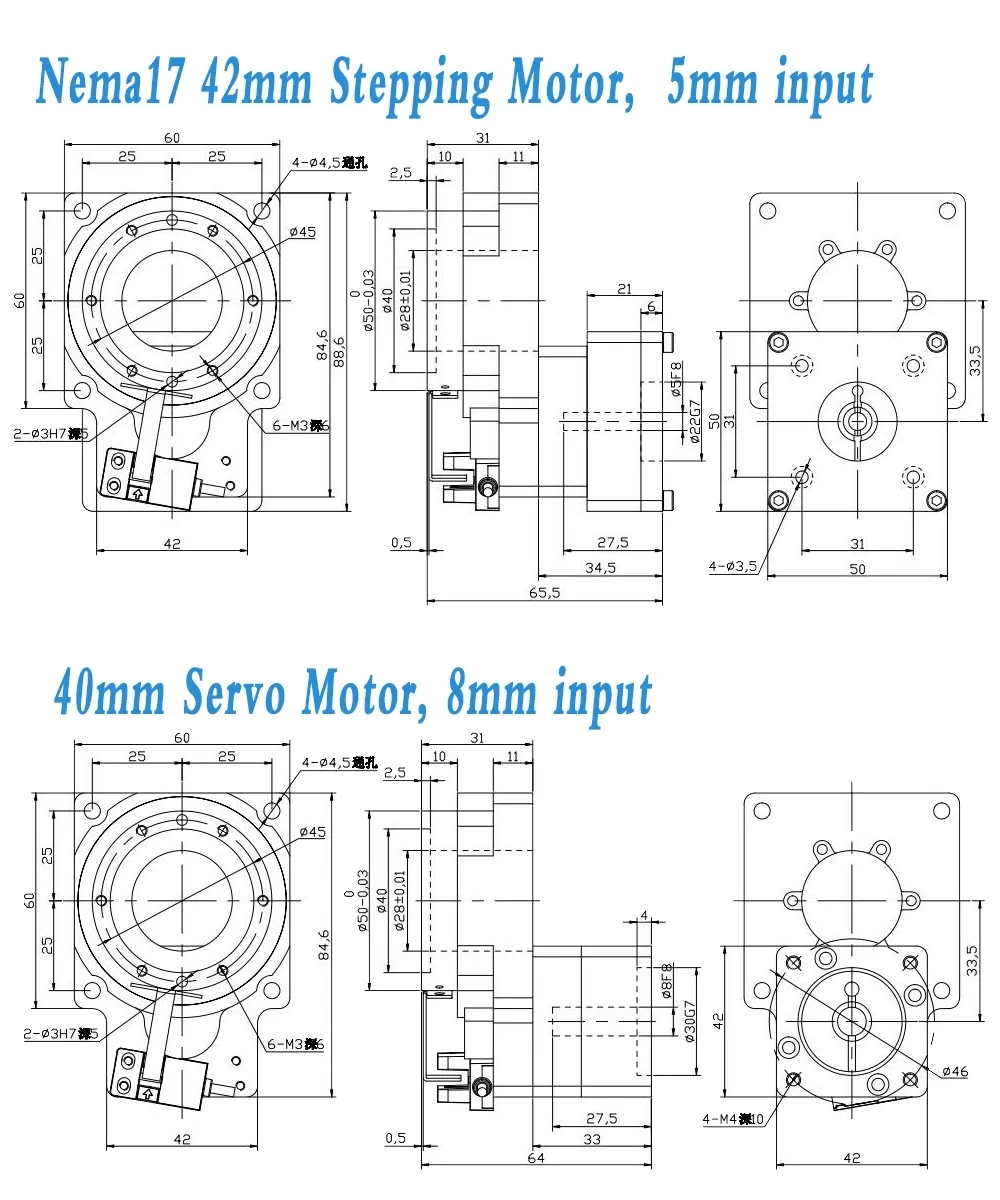

| Spezifikation | Input 8Mm-40Servo, Input 5Mm-For Nema17 |
|---|---|
| Geschwindigkeitsverhältnis | Ratio 5 To 1, Ratio 10 To 1 |
