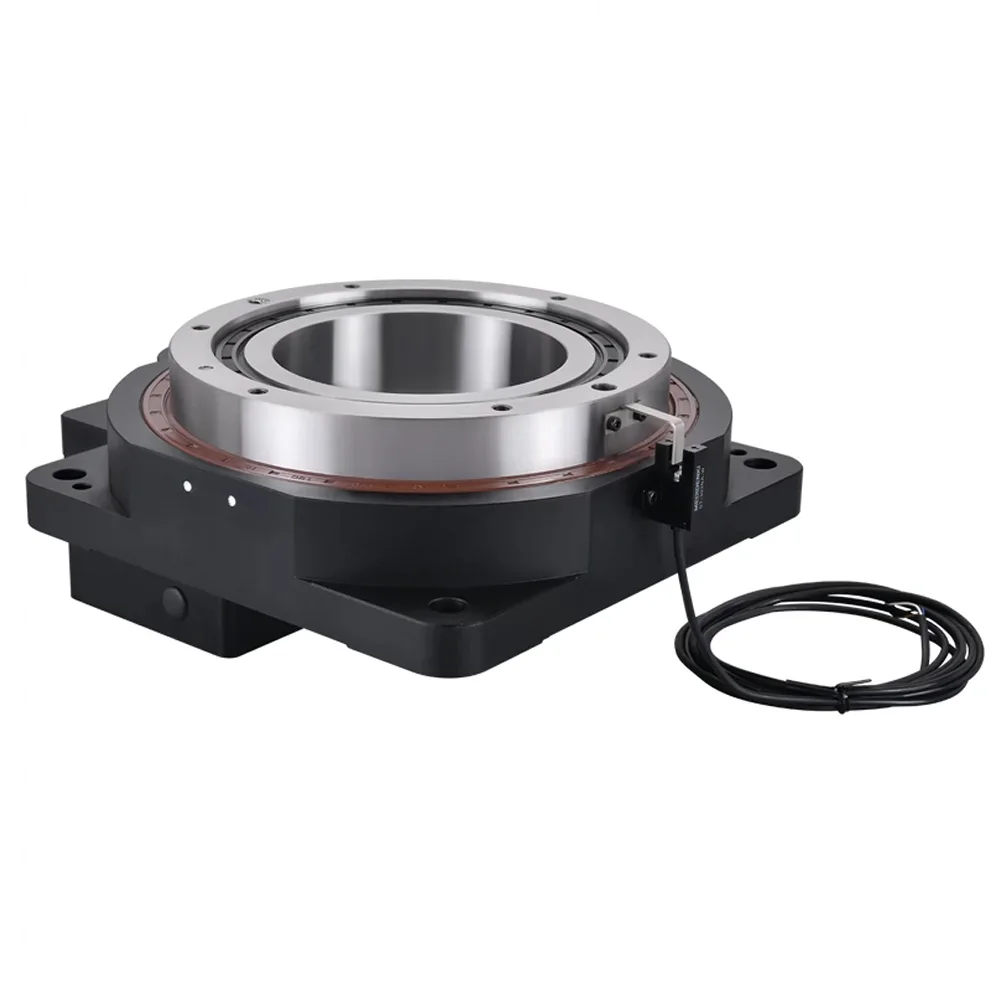

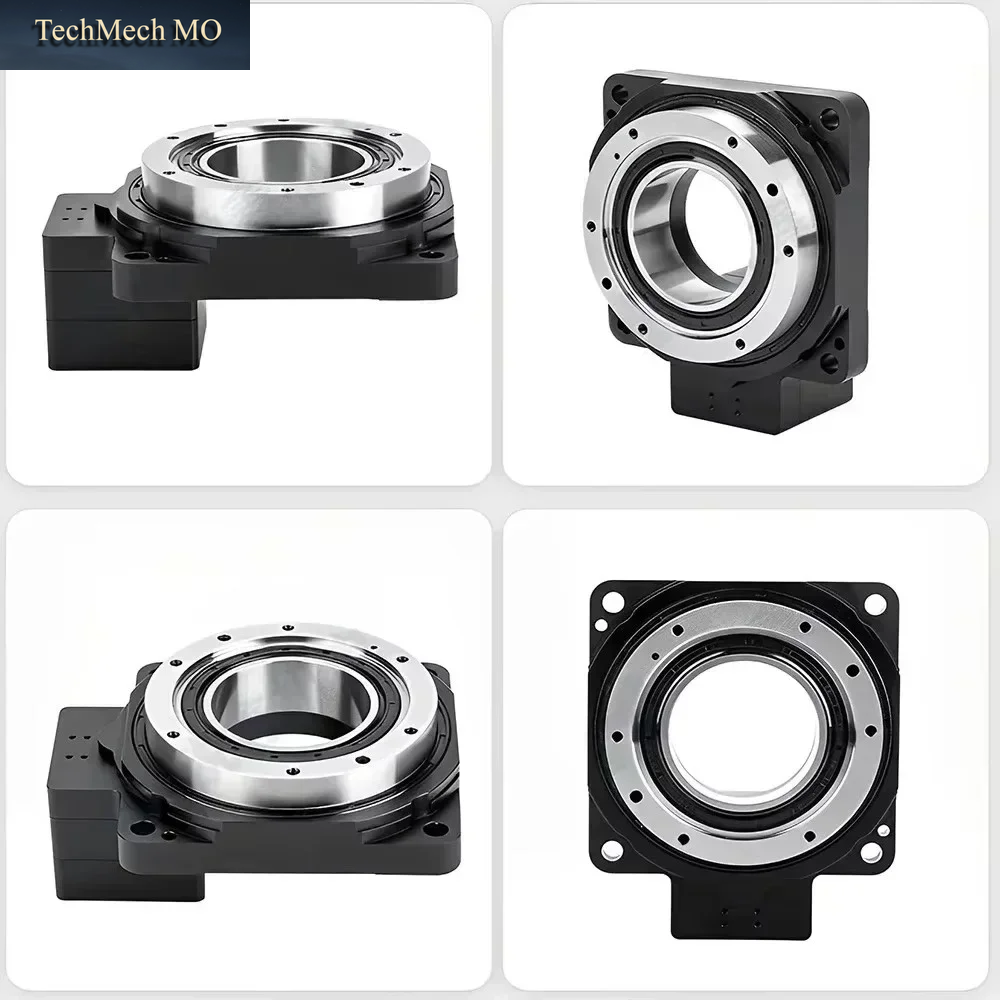

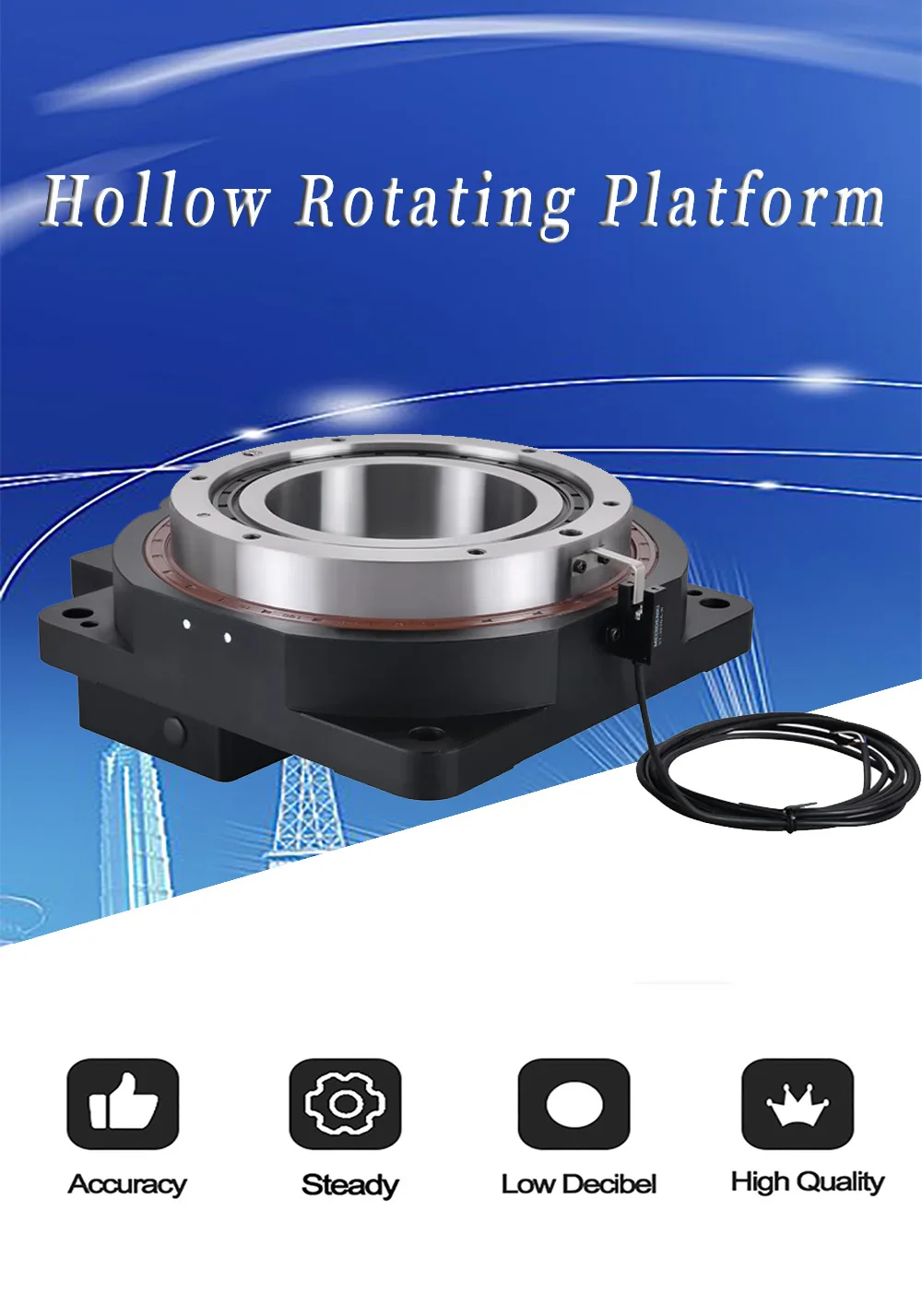

Hohle Rotierende Aktuator-Plattform Für Lasermarkierung, Drehindexierplatte, Kreisförmige Positionierung, Ersatz Für Dd-Motor-Nockengetriebe, 4-Achsen

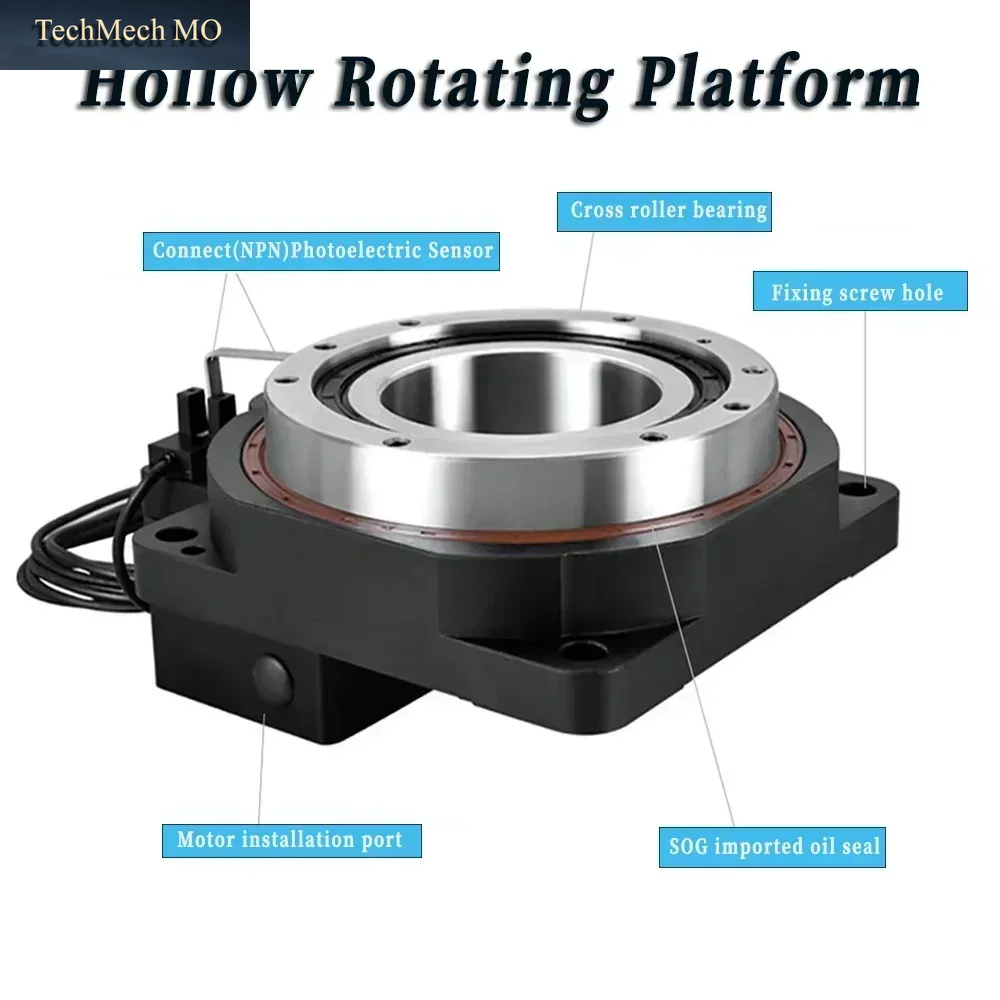

1 X fotoelektrischer Sensor (Endschalter)

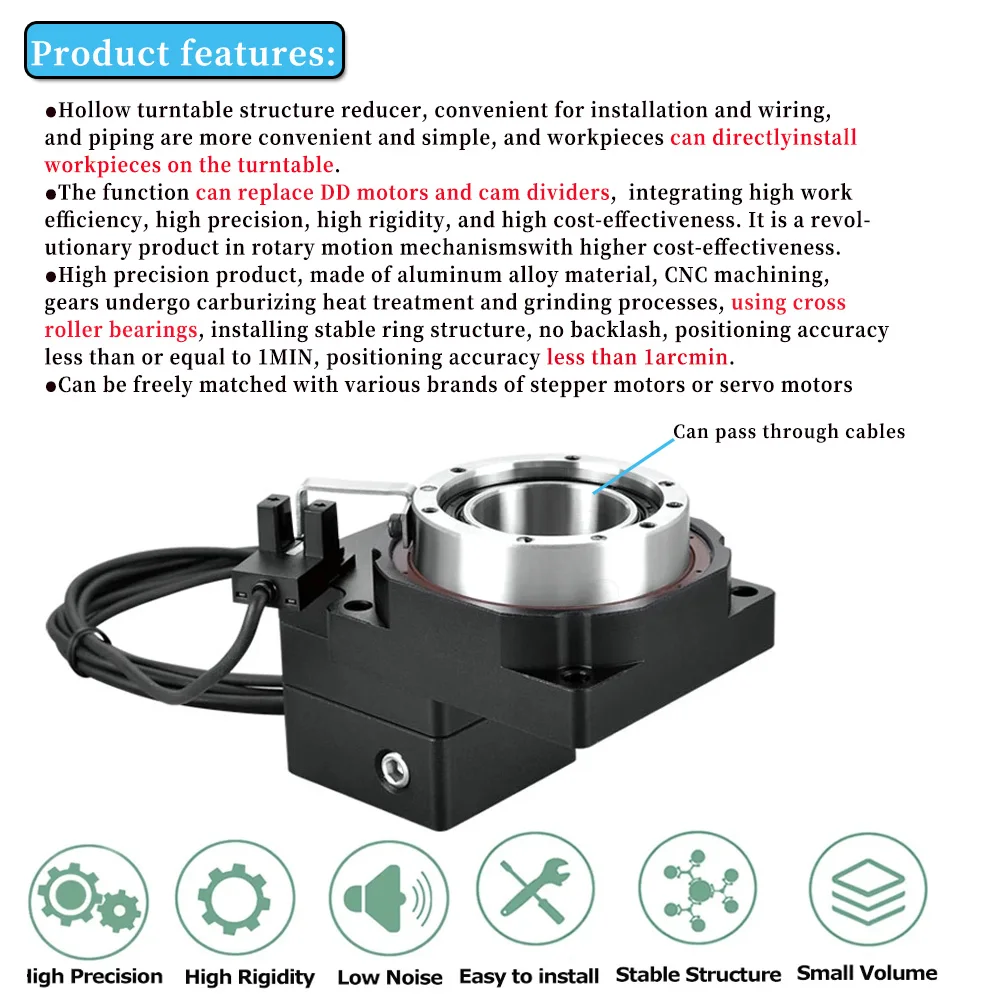

Produktmerkmale:
1.Der Drehtisch der hohlen Drehplattform hat eine hohle Struktur und der Motor ist seitlich verbunden, um die Luftinstallation zu erleichtern
Rohre und Drähte im Schmelzwerkzeug. Wie der Trennwand und der DD-Motor können schwere Gegenstände zur Übertragung direkt auf der Plattform befestigt werden.

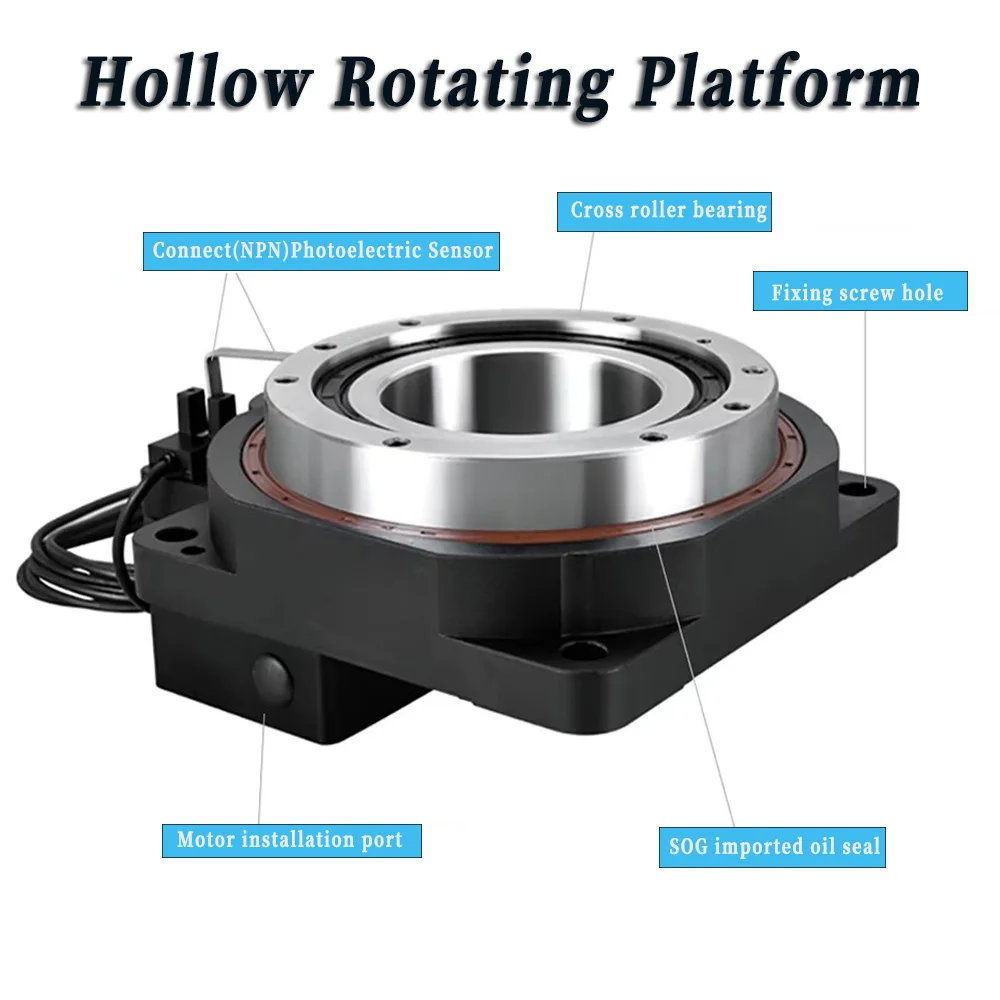

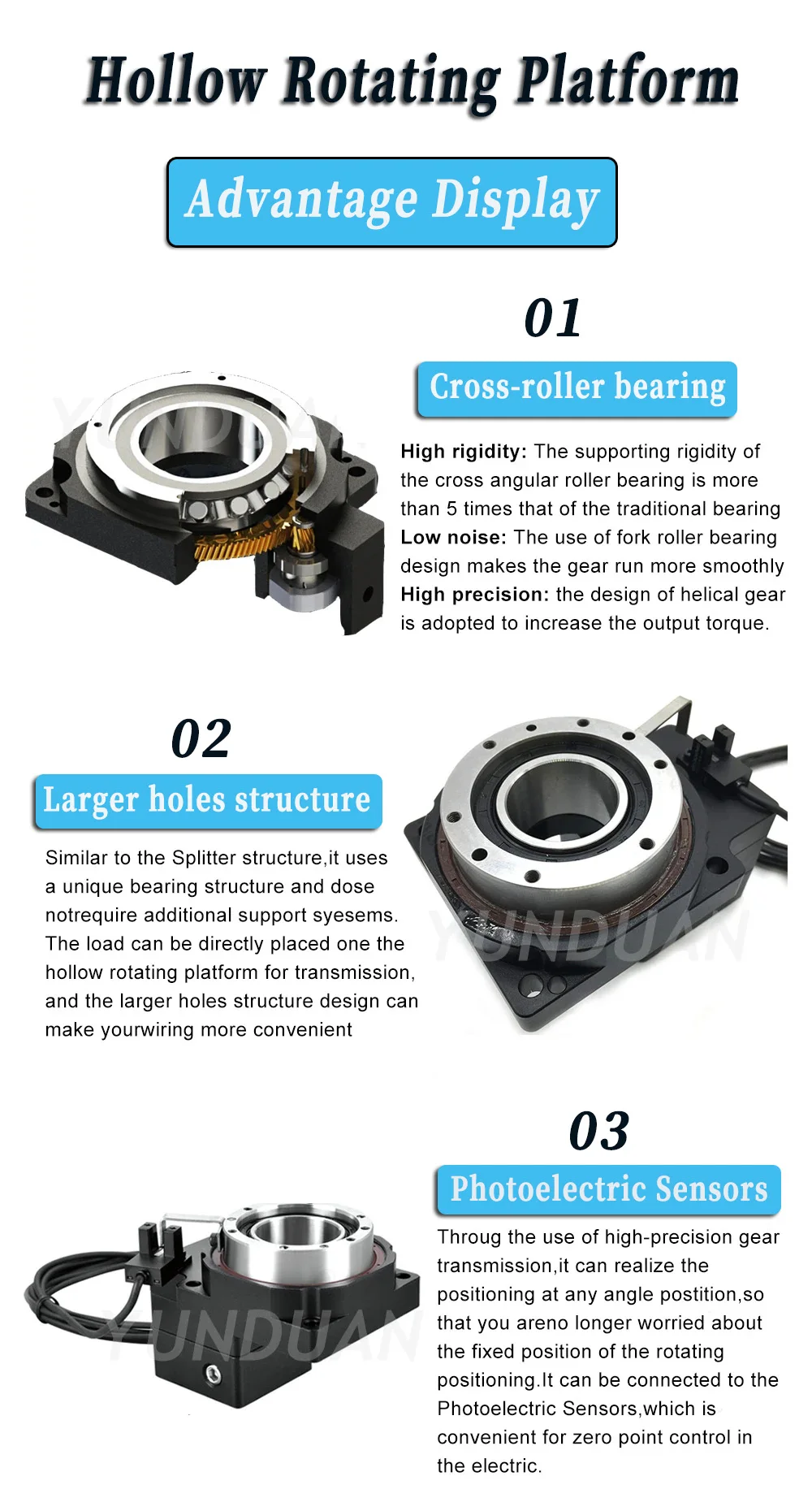

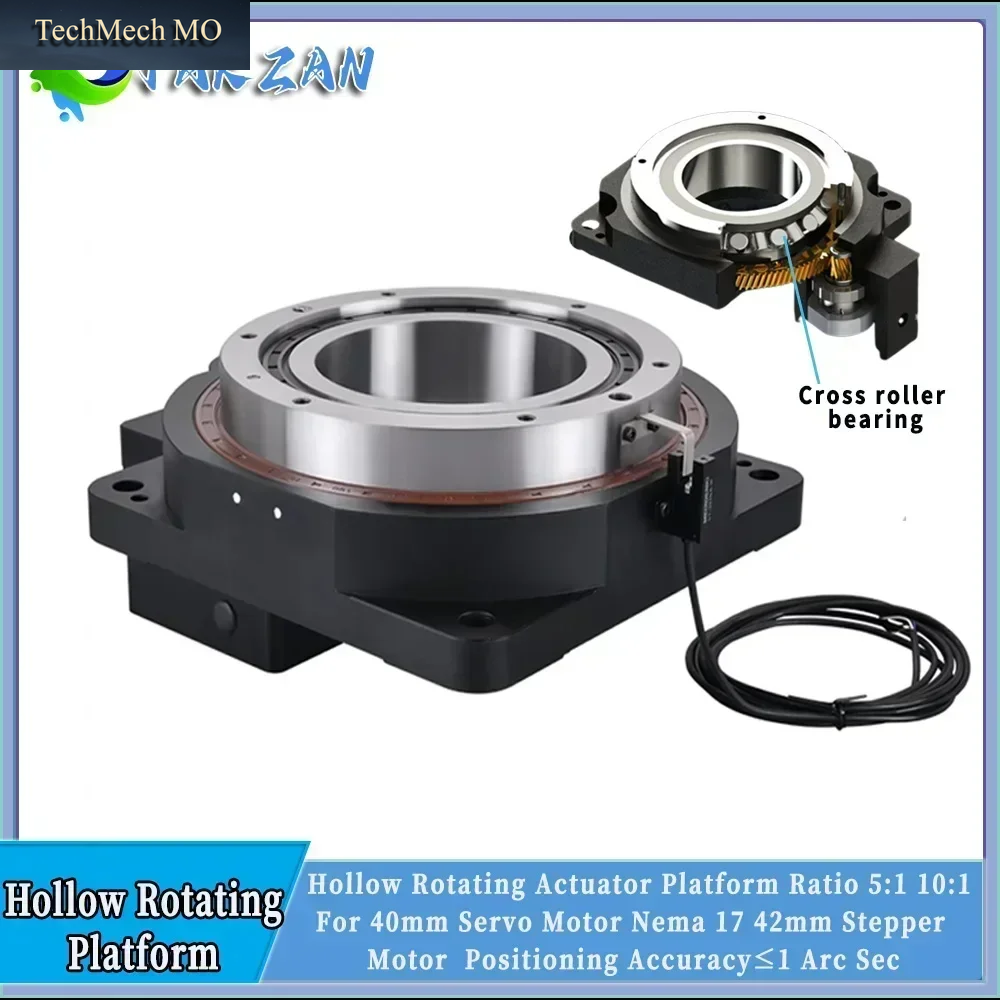

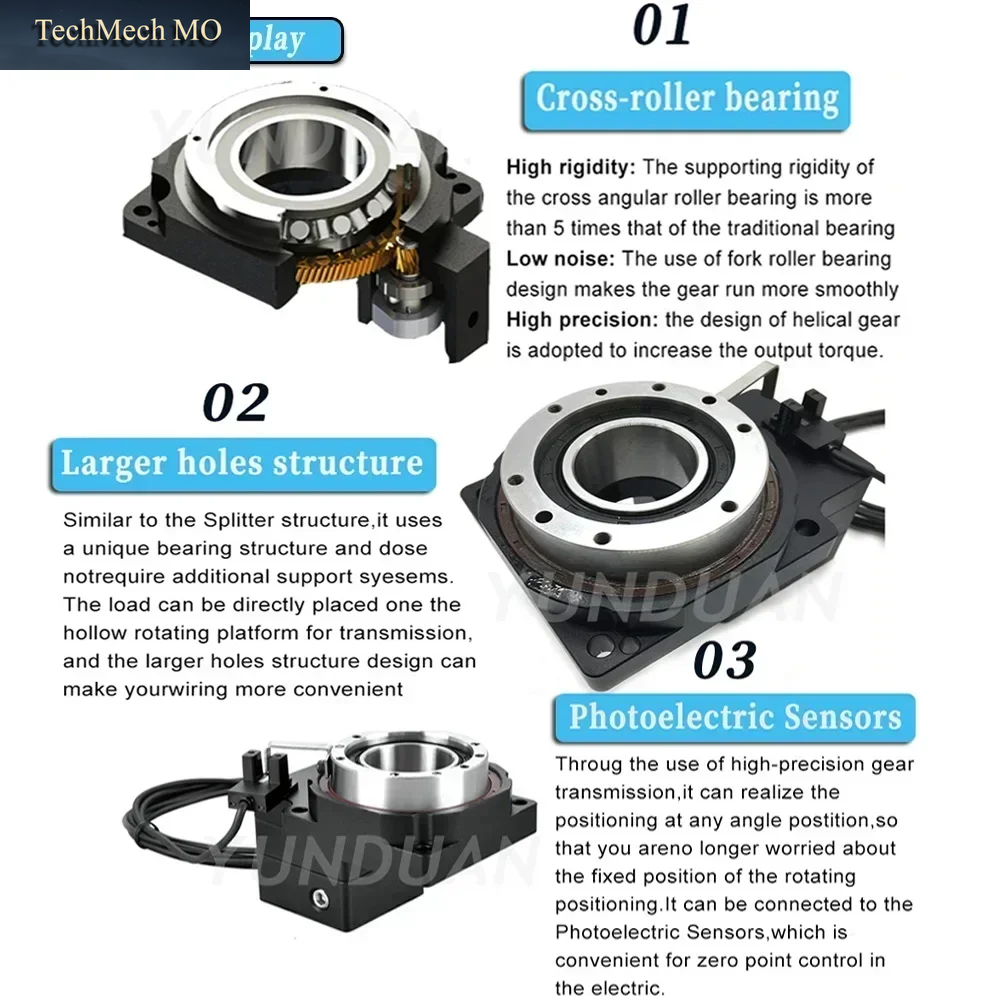

2.Unter Berücksichtigung der seitlichen Kraft und anderer Probleme bei der Verwendung des Produkts verwenden wir Kreuzrollenlager und einen Umkippenstabstand
Der Ring ist in der Mitte eingestellt.Um der seitlichen Kraftbelastung im Gebrauch besser standzuhalten.
3.Das Gehäuse besteht aus einer Aluminiumlegierung und wird von hochpräzisem CNC verarbeitet, um die Genauigkeit aller Teile sicherzustellen.Das Getriebe übernimmt die
Vergaserender Wärmebehandlung und Schleifprozess, der nach der Bearbeitung die Ganggenauigkeit der Güteklasse 5 und deren Oberflächenhärte erreichen kann
kann 58-62HRC erreichen.Nachdem die Montage des Produkts abgeschlossen ist, werden die Lappvorgänge durchgeführt, um die Parallelität sicherzustellen
und die Wahrscheinlichkeit der Endfläche liegt innerhalb einer Spur von Ausrunning.
4.Die Genauigkeit einiger Zahnräder der hohlen rotierenden Plattform beträgt bis zu 4, wodurch die hohle rotierende Plattform sehr kleine Luft aufweist
zurückkehren.Wir können den Fehler während der Montage ausgleichen, indem wir den einstellbaren Zahnradmittenabstand und die wiederholte Positionierung entwerfen
Die Genauigkeit kann weniger als 10 Bogensekunden erreichen.

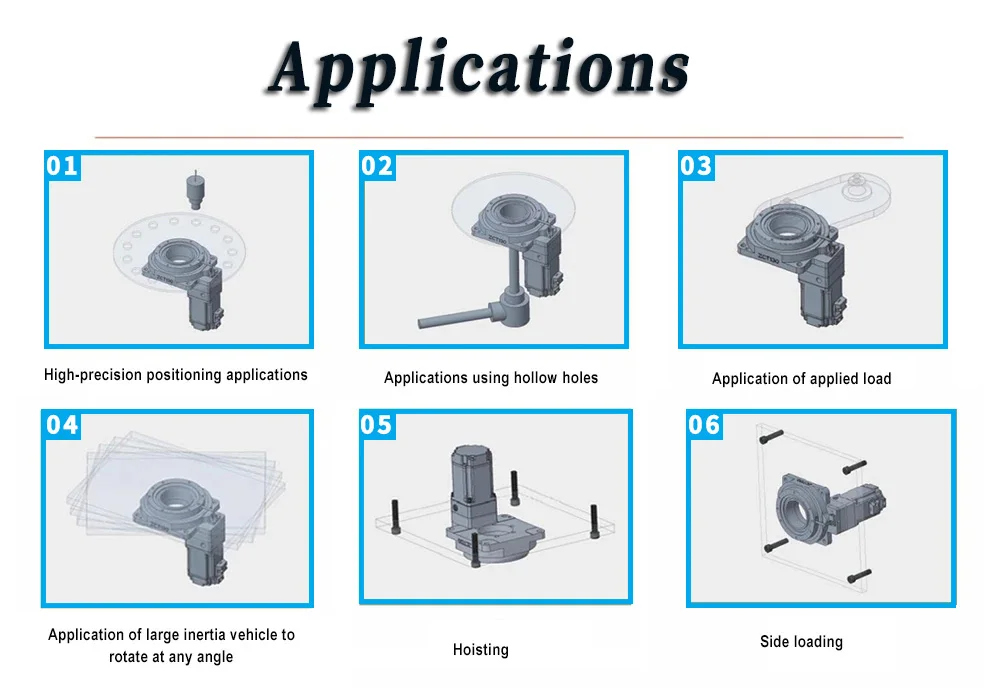

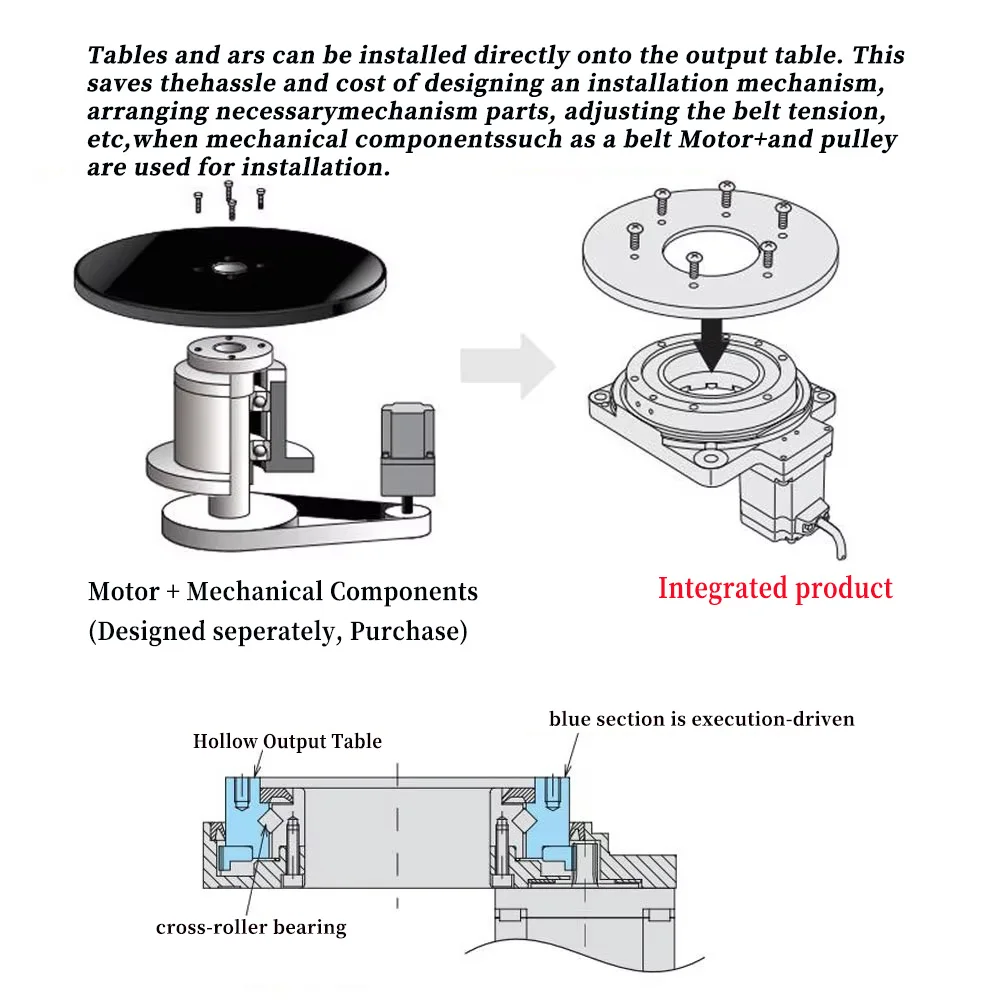

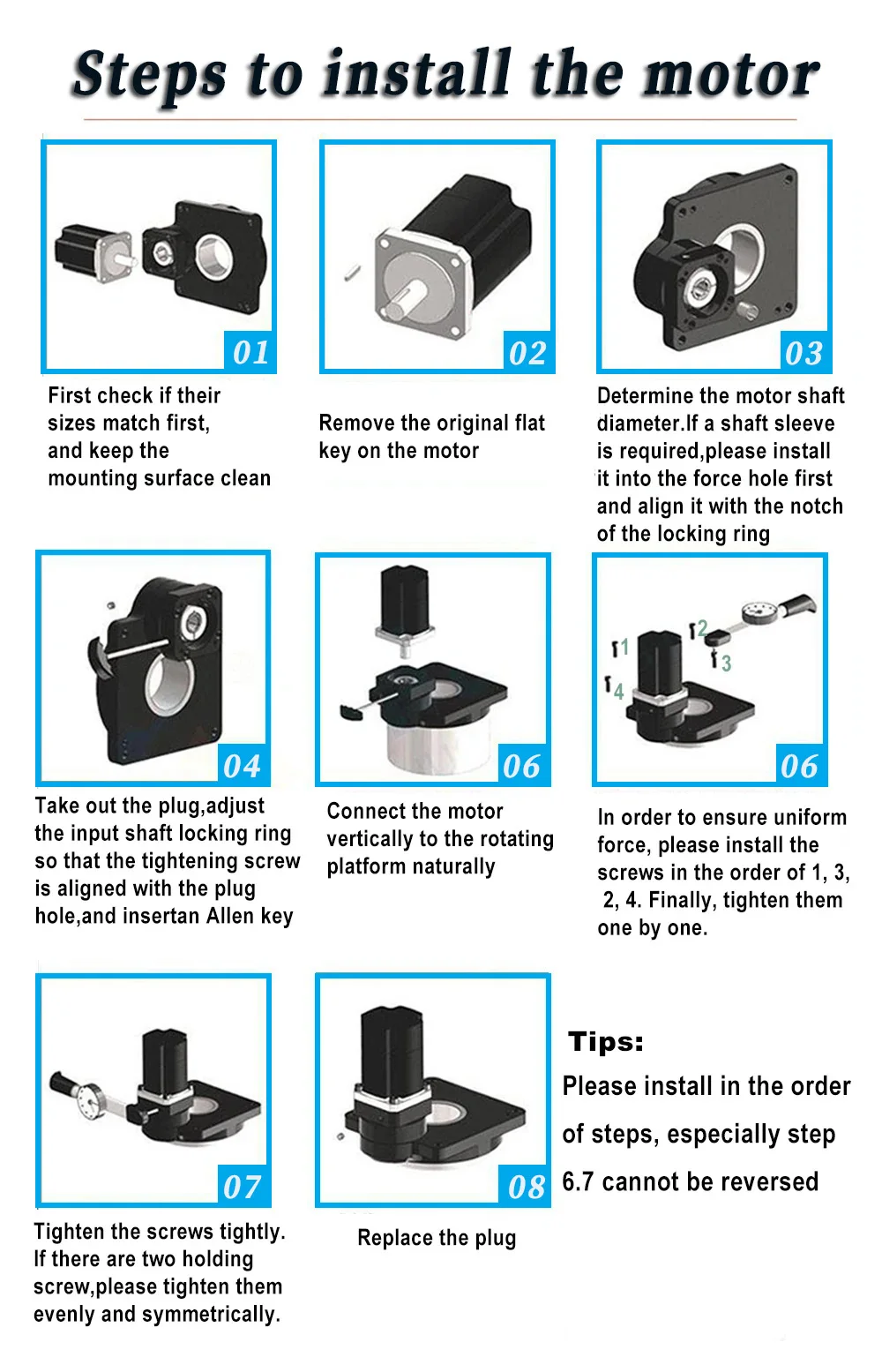

5.Der Arbeitstisch und der mechanische Arm des Geräts können direkt auf dem Drehteller der hohlen Drehplattform installiert werden.Im Vergleich zum
Durch die Verwendung von Mechanismusteilen wie Riemenscheiben können die Arbeitszeiten und Kosten für den Mechanismuskonstruktion, die Bereitstellung von Teilen, die Einstellung des Bandzustands usw. reduziert werden.
6.Die Nachfrage nach hochpräzisen industriellen Automatisierungsgeräten, Dosiermaschinen, vierten oder fünften Achsen von Werkzeugmaschinen, Verpackungsmaschinen,
Optoelektronische und visuelle Inspektionsgeräte, Indexierplatinen, Laserdrucker, Sortiermaschinen, Robotergelenke und andere Bereiche zunehmen sich schnell.
|

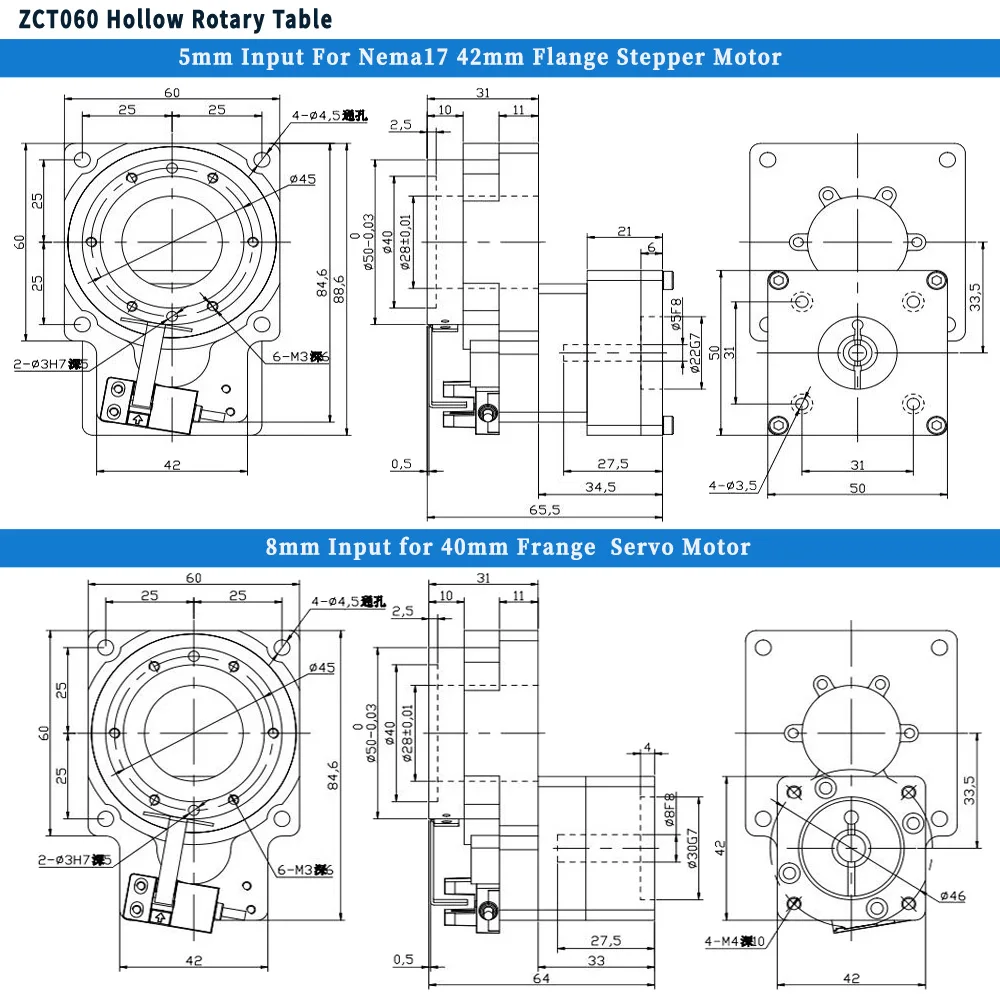

Modell |
ZCT060 |
|
|
Lagerstruktur |
Kreuzrollenlager |
|
|
Reduktionsverhältnis |
5 |
10 |
|
Ausgangsdrehmoment zurückgesetzt |
5 N.m |
4 N.m |
|
Maximales Ausgangsdrehmoment |
15 N.m |
12 N.m |
|
Positionierungsgenauigkeit |
≤1 Lichtbogenmin |
|
|
Wiederholte Positionierungsgenauigkeit |
≤15 Bogen-Sek |
|
|
Zulässige Festplattengeschwindigkeit |
200 U/min (intermittierender Betrieb) |
|
|
An Servo anpassen |
50/100 W 40 mm Servomotor |
|
|
Geeignet für Schrittmotor |
Nema17 42 mm Schrittmotor |
|
|
Maximale axiale Belastung |
230N |
|
|
Maximaler Trägheitsmoment |
5 Nm |
|
|
Torsionssteifigkeit |
2,5 Nm/Barcmin |
|
|
Genauigkeitsleben |
30.000 Stunden (intermittierender Betrieb) |
|
|
Schutzstufe |
50IP |
|
|
Schmiermethode |
Langfristige Schmierung |
|
|
Installationsmethode |
Beliebig |
|
|
Konzentrizität der Verkaufsplattform |
≤0,01 mm |
|
|
Parellalität der Verkaufsplattform |
≤0,01 mm |
|
|
Übertragungswirkungsgrad |
95% |
|
|
Lärm |
≤55 |
|
|
Gewicht |
0,6 kg |
|
|
Entwerfen Sie Last |
7 kg |
5 kg |

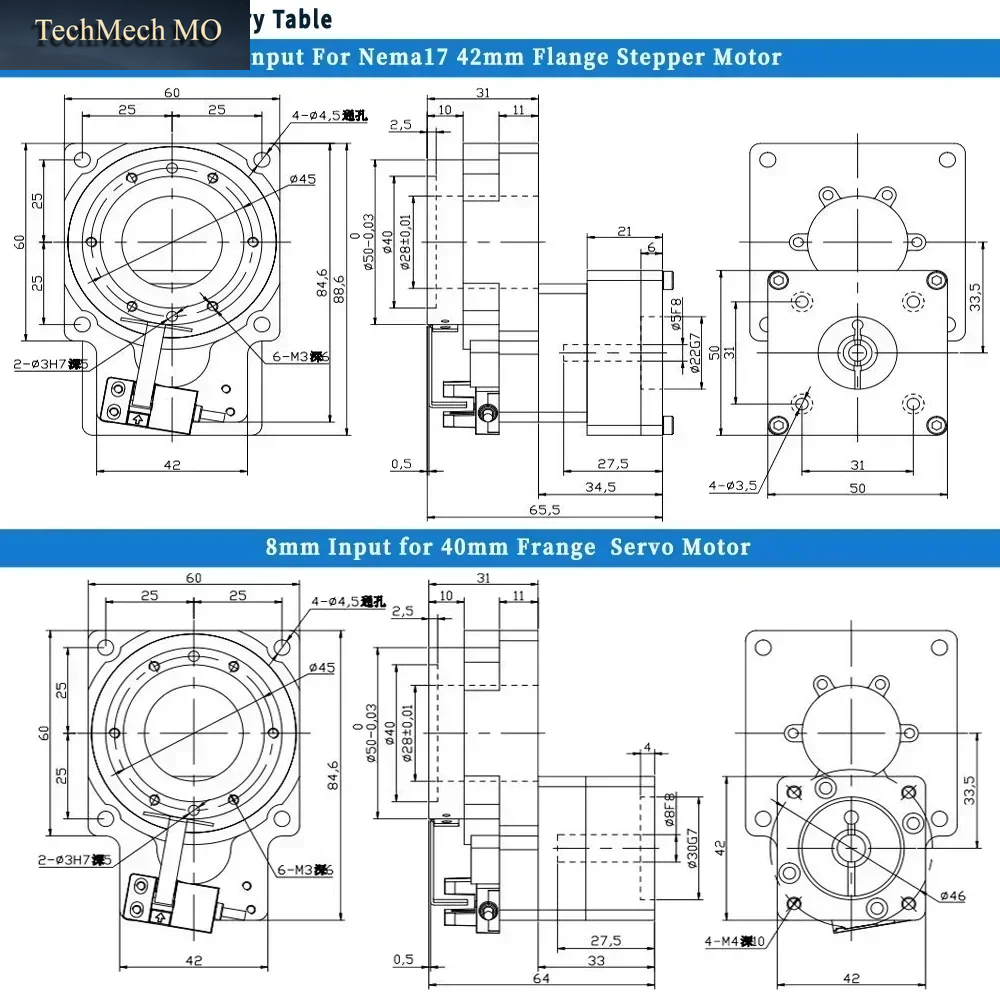

Dia Paramete
Additional information
| Geschwindigkeit (RPM) | 5Mm Input-For Nema17, 8Mm Input-For40Servo |
|---|---|
| Anzahl der Gänge | Ratio 10 To 1, Ratio 5 To 1 |
