MATEKSYS MATEK MLRS MAVLINK 2,4 GHZ/900 MHZ TX Empfänger MR24-30-TX / MR900-30-TX/MR900-22 RX /MR900-30 RX /MR24-30 RX Für RC Drone

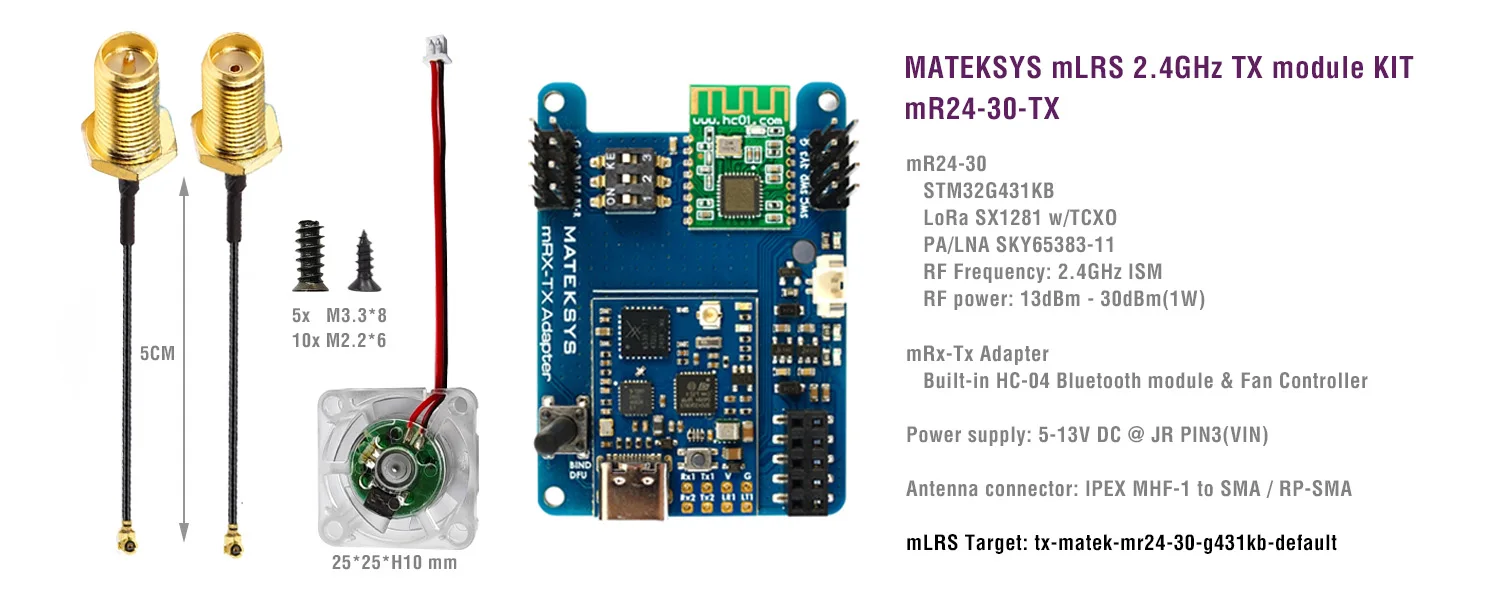

mLRS MAVLink 2.4GHz TX-Modul-Kit, mR24-30-TX

Spezifikationen

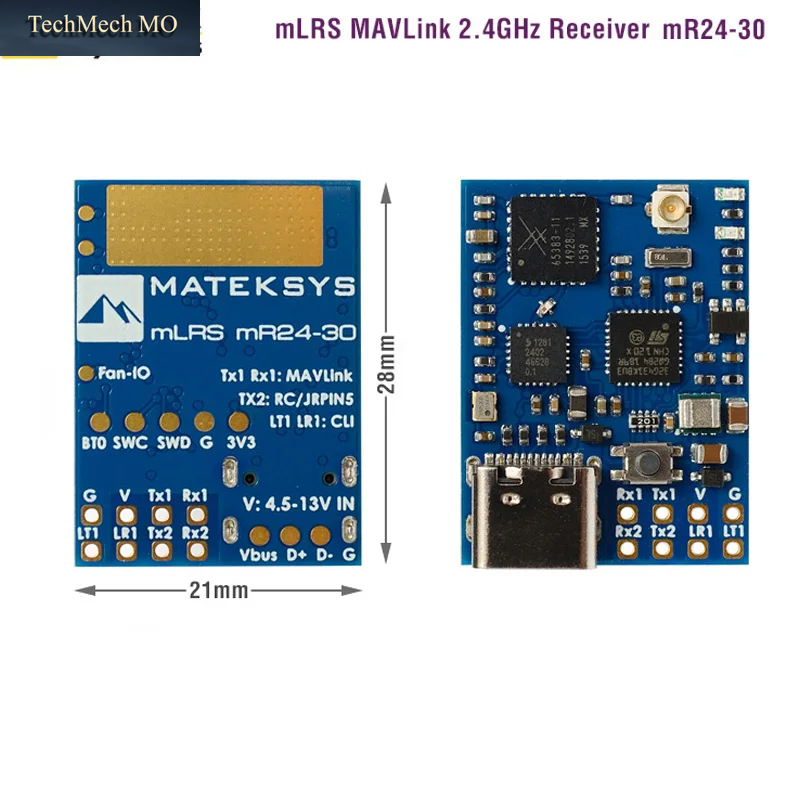

• mR24-30

  • STM32G431KB, mLRS-Firmware

  • LoRa SX1281 mit TCXO

  • PA/LNA SKY65383-11

  • RF-Frequenz: 2,4 GHz ISM

  • RF-Leistung: 13dBm (min) / 20dBm / 24dBm / 27dBm / 30dBm (1000mW)

  • Antennenanschluss: IPEX MHF-1 auf SMA/RP-SMA

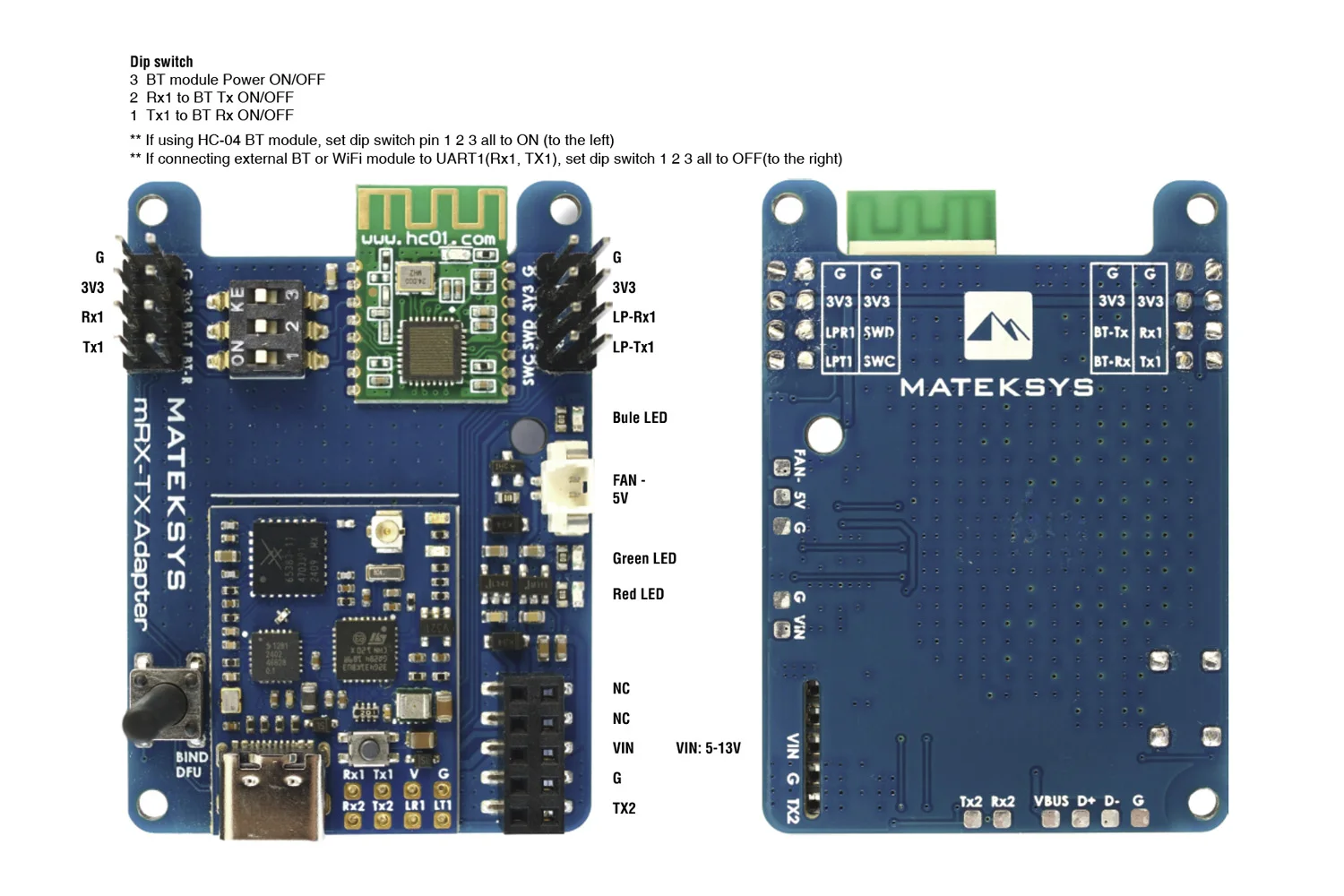

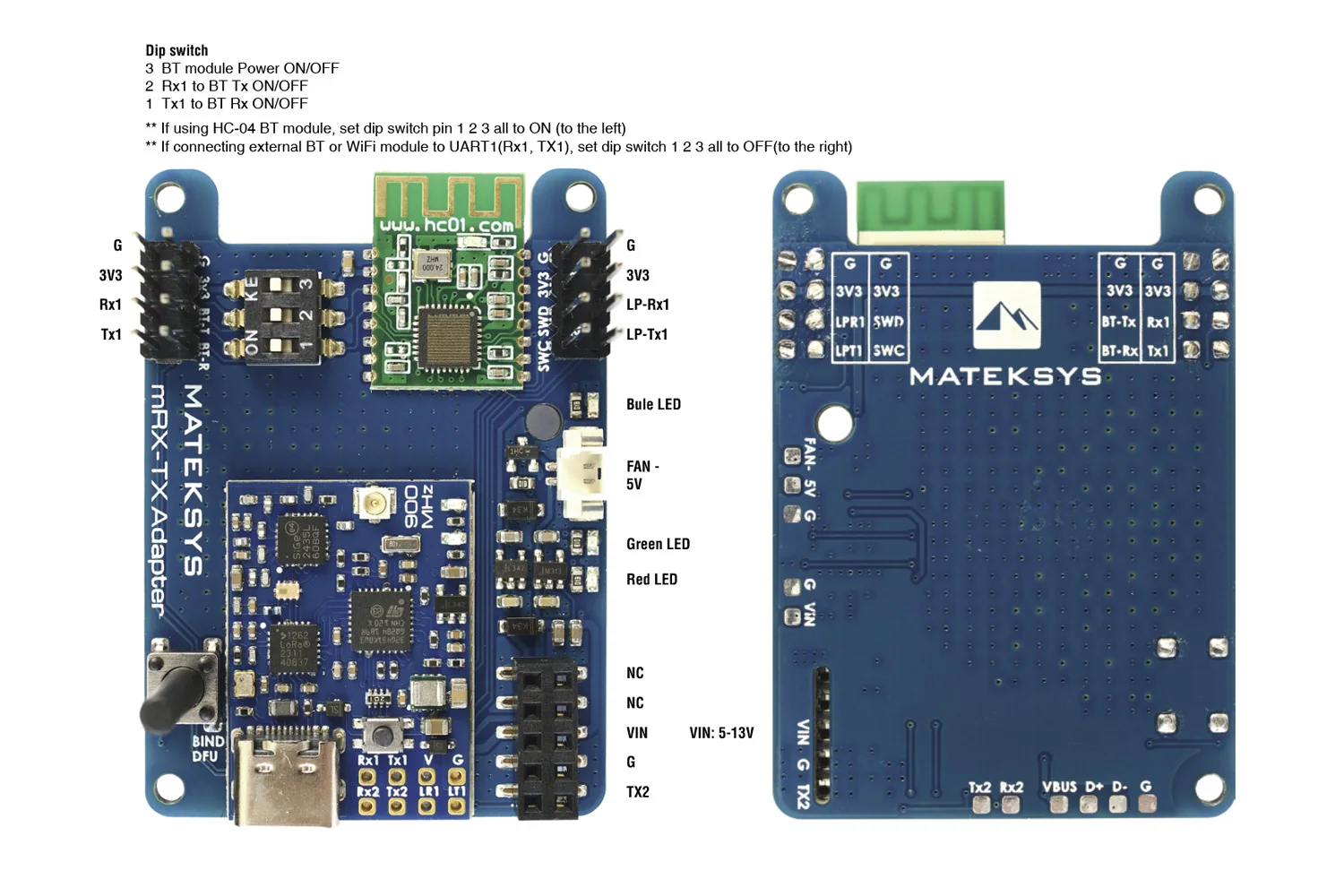

• mRx-Tx-Adapter

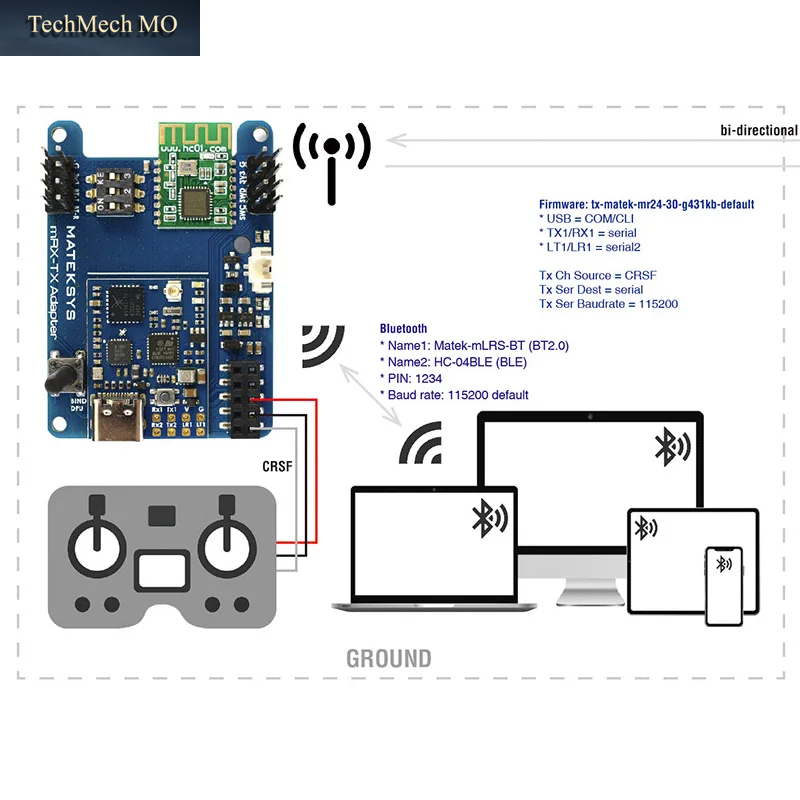

  • Eingebautes HC-04 Bluetooth-Modul

  • Eingebauter 5V-Lüfterregler, der aktiviert wird, wenn die Ausgangsleistung >= 500mW ist.

  • TX2: RC EINGANG(CRSF)

  • Eine Taste für den DFU-Modus und Binden

  • Rote und grüne LED für den mLRS-Status

  • Blaue LED für Bluetooth-Status

  • Stromversorgung: 5-13V DC @ JR_PIN3 (VIN)

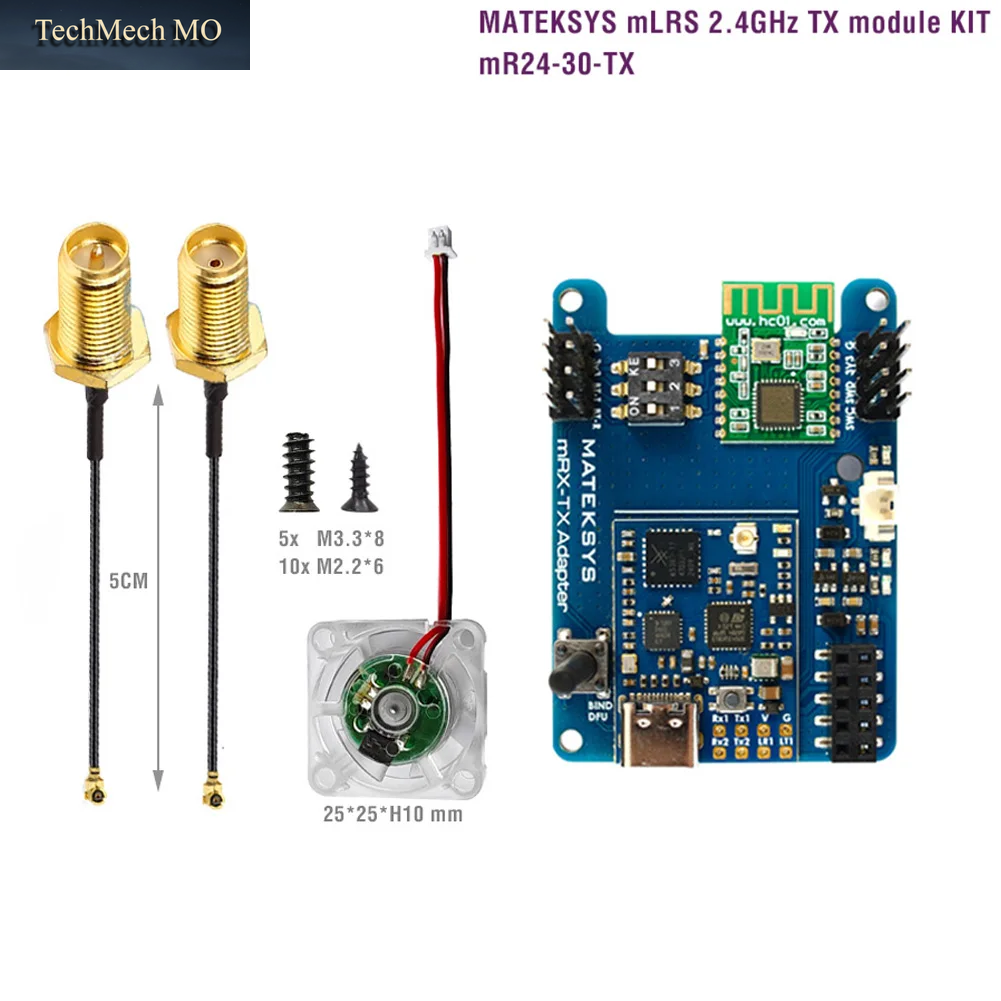

• Verpackung:

  • 1x mR24-30-TX

  • 1x IPEX MHF1 zu SMA Adapterkabel 5cm

  • 1x IPEX MHF1 zu RP-SMA Adapterkabel 5cm

  • 1x 5V Lüfter (25*25*10mm) und einige Schrauben

LED-Status

• [Rotes Blinken 2Hz], nicht mit dem Sender verbunden

• [Grünes Blinken 1Hz], verbunden mit dem Sender

• [Rot und Grün abwechselnd], Bindungsmodus aktiviert

Bindung

• Nach dem Einschalten drücken Sie die Bindungstaste (für ca.4 Sekunden) am Empfänger.Im Bind-Modus blinken die grünen und roten LEDs abwechselnd mit ca. 2,5 Hz.

mLRS MAVLink 900MHz TX-Modul-Kit, mR900-30-TX

mLRS (MAVLink Long Range System) Firmware, 900 MHz LoRa, 22 dBm HF-Leistung

Spezifikationen

• STM32WLE5CC mit TCXO, mLRS-Firmware

• RF-Frequenz: 900 MHz (868 MHz, 915 MHz FCC)

• RF-Leistung: -9dBm (min) / 0dBm / 10dBm / 20dBm / 22dBm (158mW)

• Antennenanschluss: IPEX MHF-1

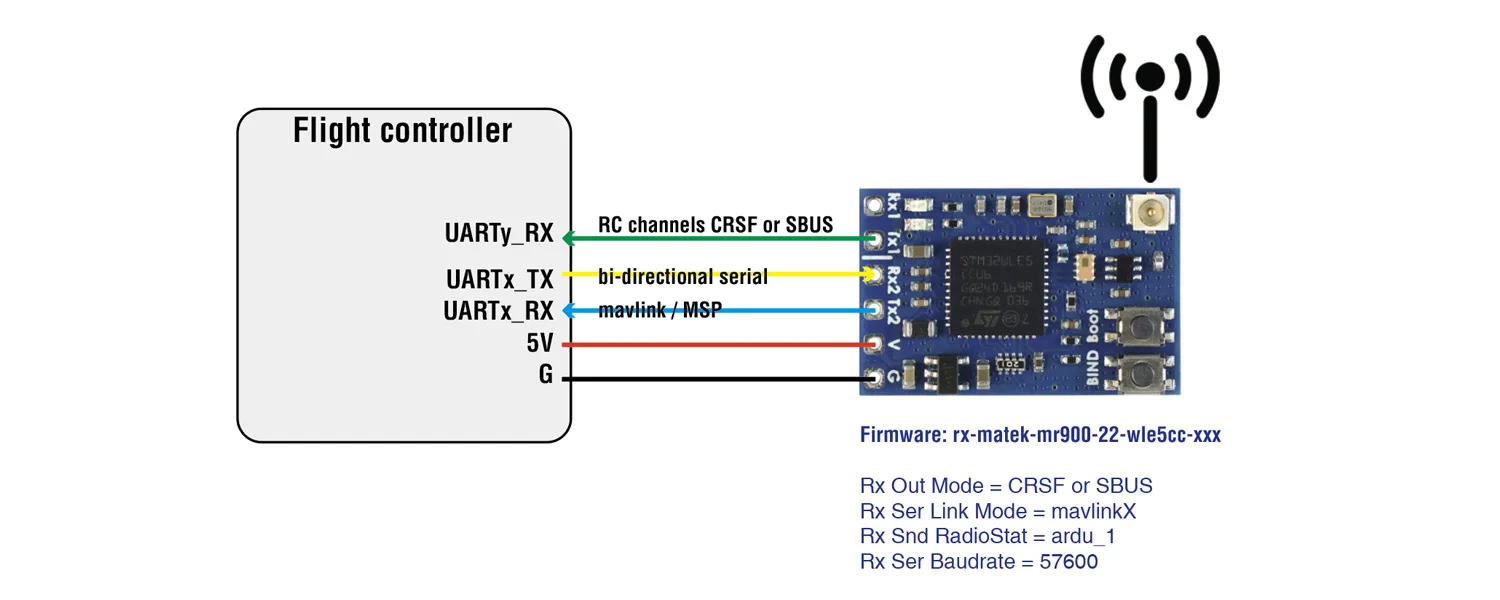

• TX2/RX2: Bidirektionaler serieller MAVLink

• TX1: RC-Ausgang (CRSF oder SBUS)

• 2x Tasten für Boot-Modus und Binden

• Stromversorgung: 4-9V DC @ „V“-Pad

• Leistungsverlust: Durchschnittlich 67mA/Spitzenwert 170mA@5V Eingang (31Hz, 22dBm)

• Leiterplatten-Größe: 24 x 15,5 mm

• Gewicht: 2,3 g mit Antenne

• Verpackung:

  • 1x mR900-22

  • 1x IPEX MHF1 Dipolantenne.8 cm

LED-Status

• [Rotes Blinken 2Hz], nicht mit dem Sender verbunden

• [Grünes Blinken 1Hz], verbunden mit dem Sender

• [Rot und Grün abwechselnd], Bindungsmodus aktiviert

Bindung

• Nach dem Einschalten drücken Sie die Bindungstaste (für ca.4 Sekunden) am Empfänger.Im Bind-Modus blinken die grünen und roten LEDs abwechselnd mit ca. 2,5 Hz.

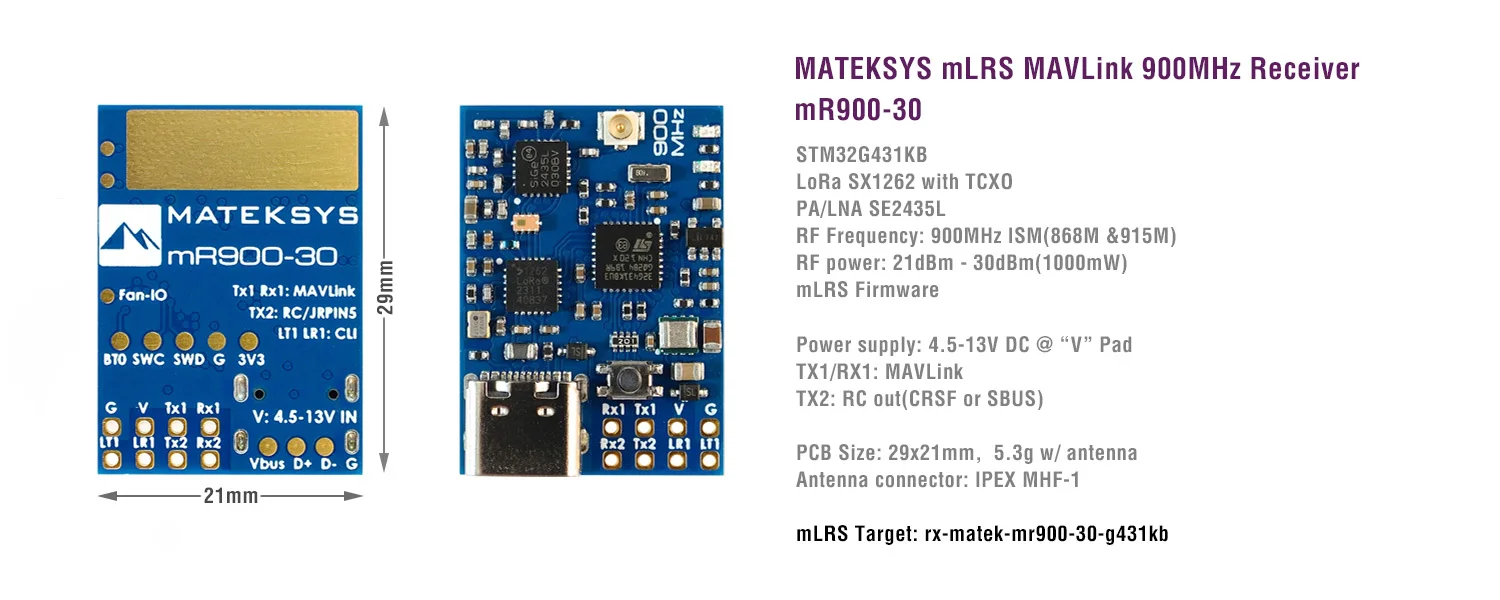

mLRS MAVLink 900MHz Empfänger, mR900-30

Spezifikationen

• STM32G431KB, mLRS-Firmware

• LoRa SX1262 mit TCXO

• PA/LNA SE2435L

• RF-Frequenz: 900 MHz (868 MHz, 915 MHz FCC)

• 915MHz HF-Leistung: 21dBm (min) / 22dBm / 24dBm / 27dBm / 30dBm (1000mW)

• 868MHz HF-Leistung: 24dBm (min) / 24dBm / 24dBm / 27dBm / 30dBm (1000mW)

• Antennenanschluss: IPEX MHF-1

• TX1/RX1: Bidirektionaler serieller MAVLink

• TX2: RC-Ausgang (CRSF oder SBUS)

• Eine Taste für den DFU-Modus und Binden

• Stromversorgung: 4,5-13V DC @ „V“-Pad

• Leistungsverlust: Durchschnittlich 340mA/Spitzenwert 850mA@5V Eingang (31Hz, 30dBm)

• Leiterplatten-Größe: 29x21mm

• Gewicht: 5,3 g mit Antenne

• Verpackung:

  • 1x mR900-30

  • 1x IPEX MHF1 Dipolantenne.8 cm

  • 1x Kühlkörper 20*20*6mm

LED-Status

• [Rotes Blinken 2Hz], nicht mit dem Sender verbunden

• [Grünes Blinken 1Hz], verbunden mit dem Sender

• [Rot und Grün abwechselnd], Bindungsmodus aktiviert

Bindung

• Nach dem Einschalten drücken Sie die Bindungstaste (für ca.4 Sekunden) am Empfänger.Im Bind-Modus blinken die grünen und roten LEDs abwechselnd mit ca. 2,5 Hz.

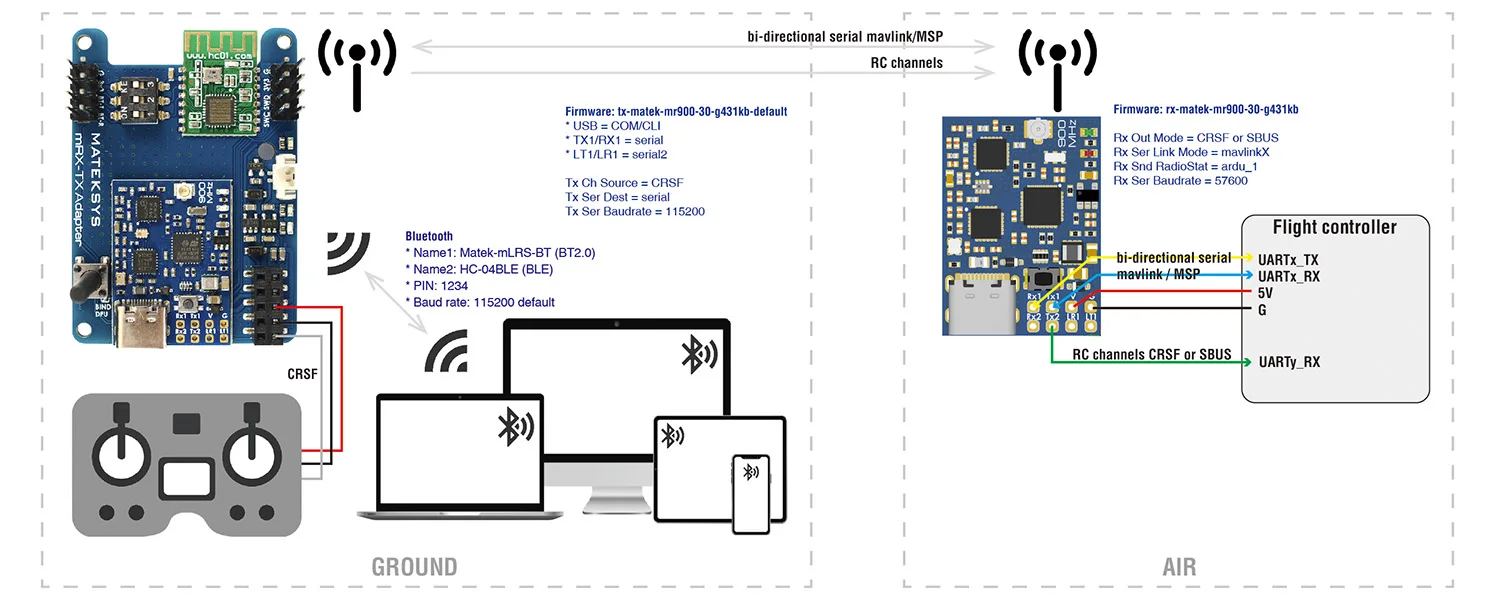

• Ziele:

  • RX-Empfänger: rx-matek-mr900-30-g431kb

  • TX-Modulmodus: tx-matek-mr900-30-g431kb-default

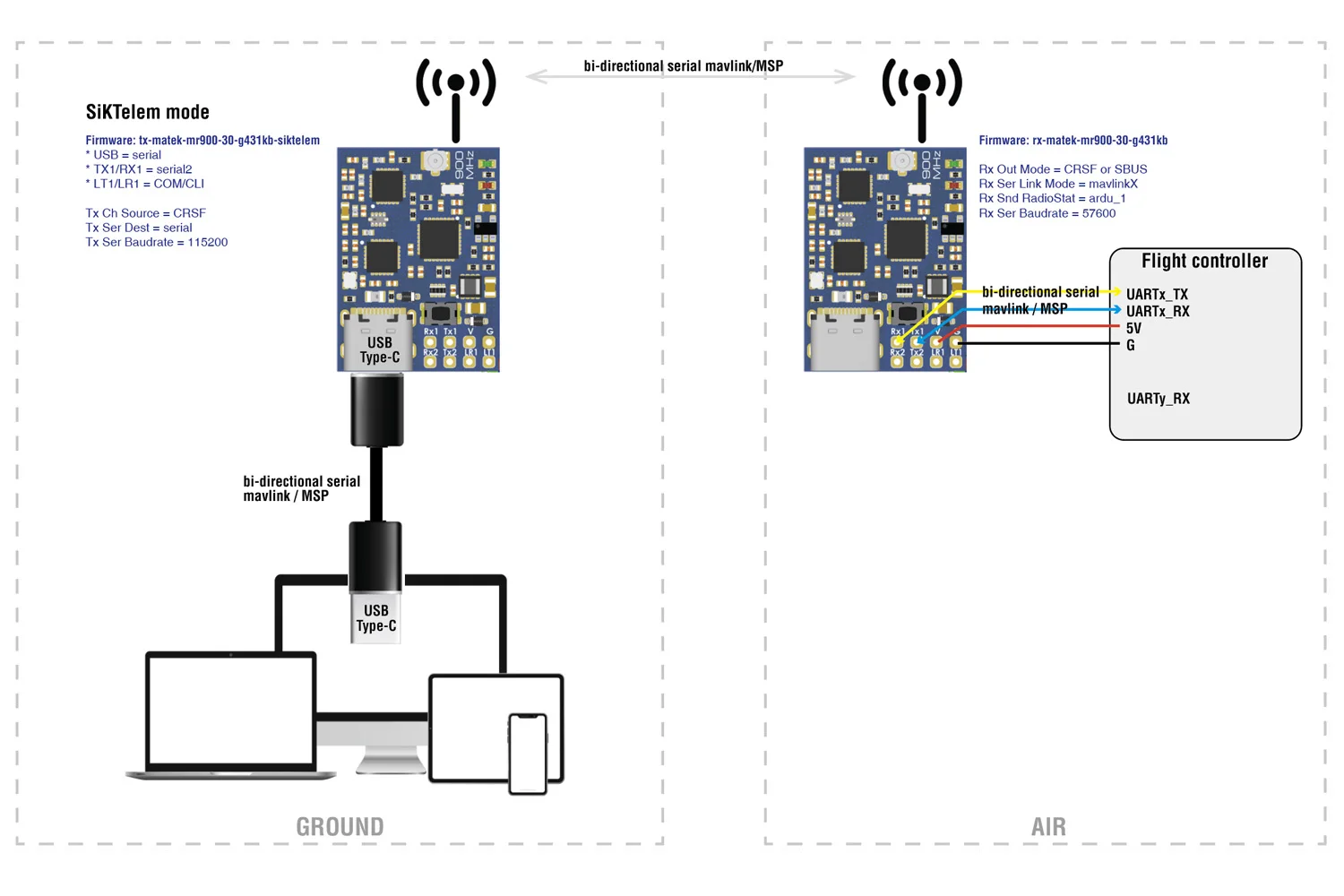

  • TX SiKtelem-Modus: tx-matek-mr900-30-g431kb-siktelem
