Mellow Fly SHT36 V3 Klipper Kompatibler 3D-Drucker Klipper/Rrf Canbus RS232 Board Max plus LDC1612 Wirbel Für Nema14/17 Motor

1Entspanntes Arbeitsteam

Vielen Dank, dass Sie in unseren Laden gekommen sind.Wir engagieren uns für die Entwicklung von 3D-Drucker-Zubehör, das für alle 3D-Drucker verwendet werden kann.Wir haben 3 Hauptproduktlinien: NF Extruder, NF Hotends und FLY Motherboards und Elektronik.Wir hoffen, dass unsere Produkte Ihnen ein besseres Gesamtnutzererlebnis bieten werden.Wenn Sie Ideen haben (Produkte, Verwendung, Verkauf), kontaktieren Sie uns bitte.Wir freuen uns darauf, von Ihnen zu hören.

1Beschreibung

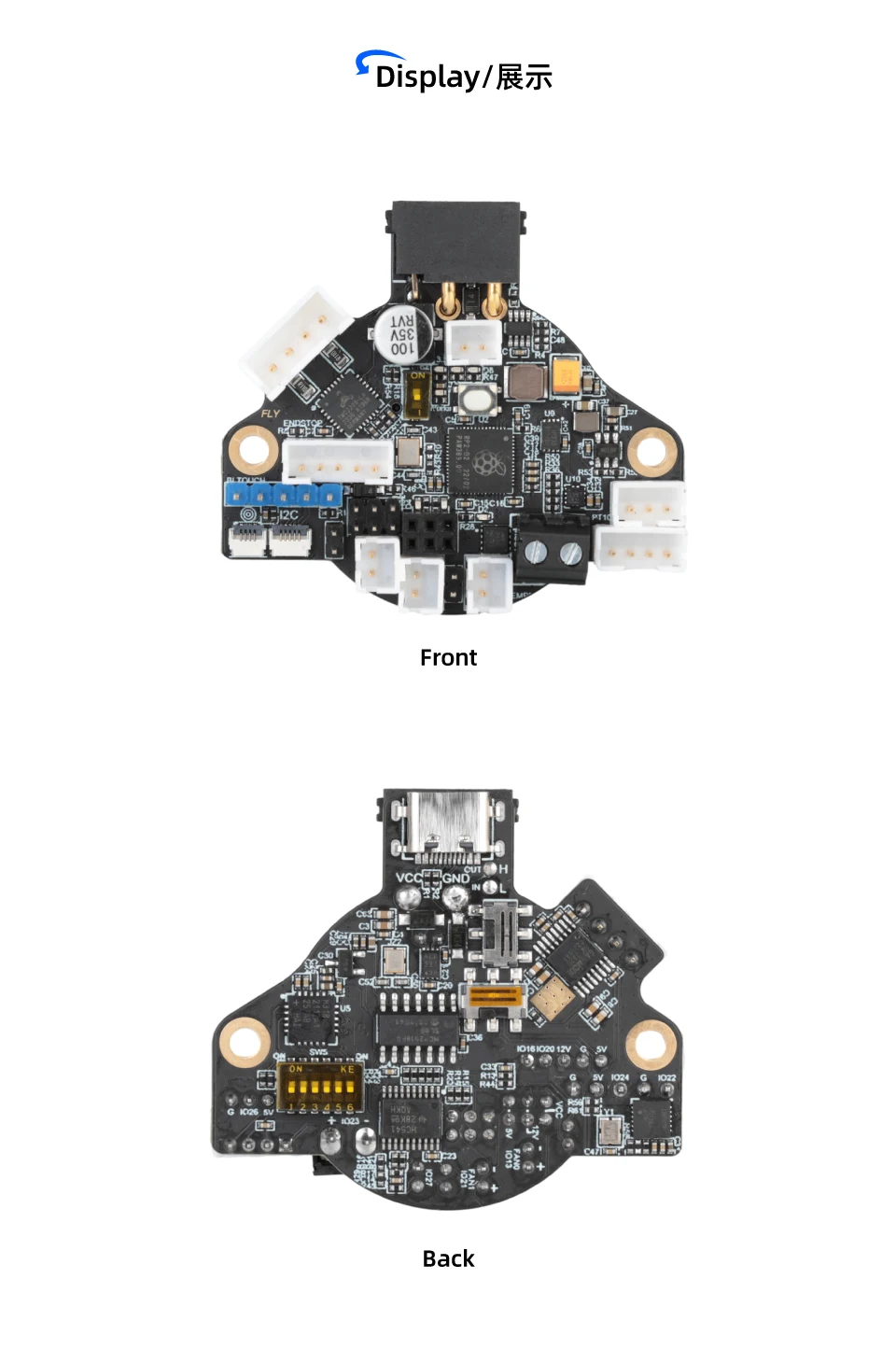

Das FLY-SHT36 V3 ist ein Toolboard, das speziell vom FLY-Team für 3D-Drucker-Extruderköpfe entwickelt wurde.Mit diesem Werkzeugboard können Sie die komplexe Verkabelung zwischen dem Mainboard und dem Druckkopf durch nur vier Kabel ersetzen, wodurch die Anordnung optimiert wird.Der FLY-SHT36 V3 ist für 36-Schritt-Motoren geeignet und integriert einen CAN- & RSR232-Transceiver, einen USB-Anschluss, einen TMC2209-Treiber, einen LIS2DW-Beschleunigungsmesser, zwei steuerbare Lüfter und weitere Funktionen.Dieses Toolboard ist mit der Klipper-Firmware kompatibel, und die Max-Version kann sowohl mit RRF als auch mit Klipper verwendet werden, wobei Eddy LDC1612 unterstützt wird.

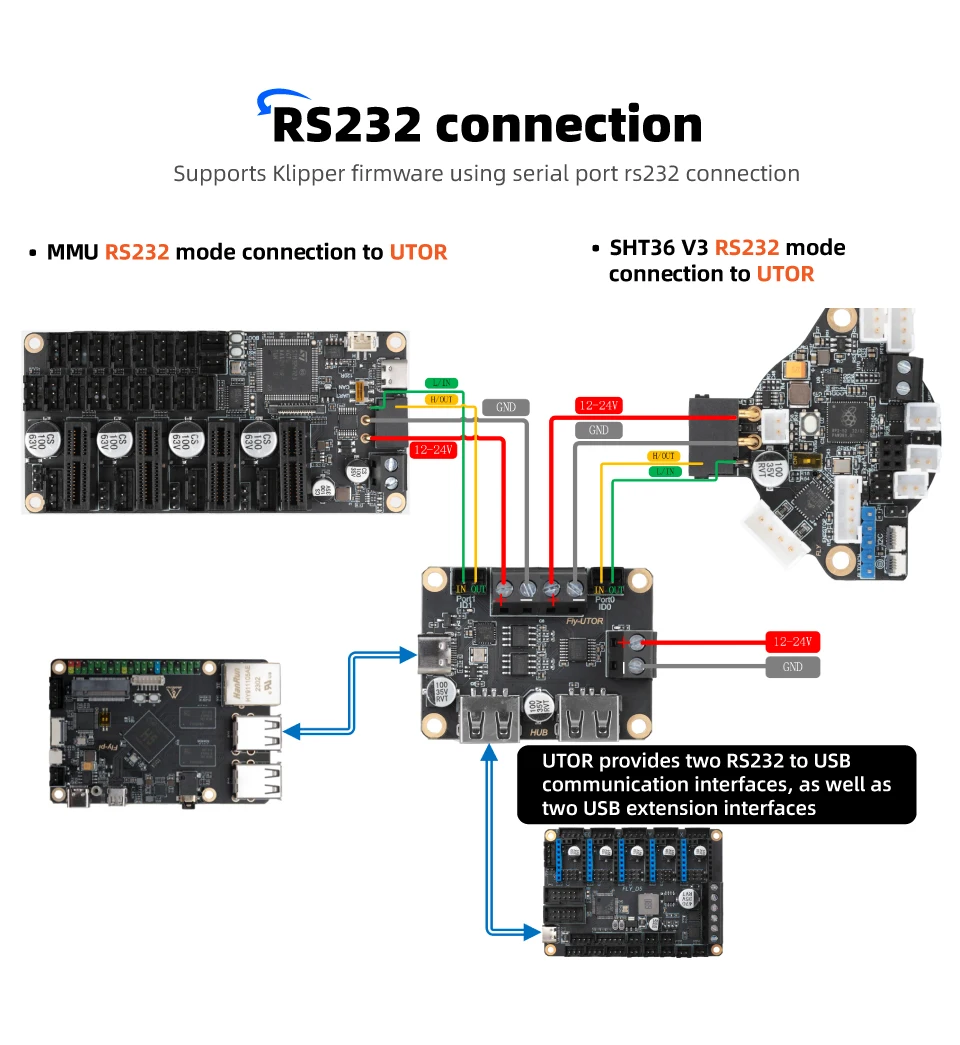

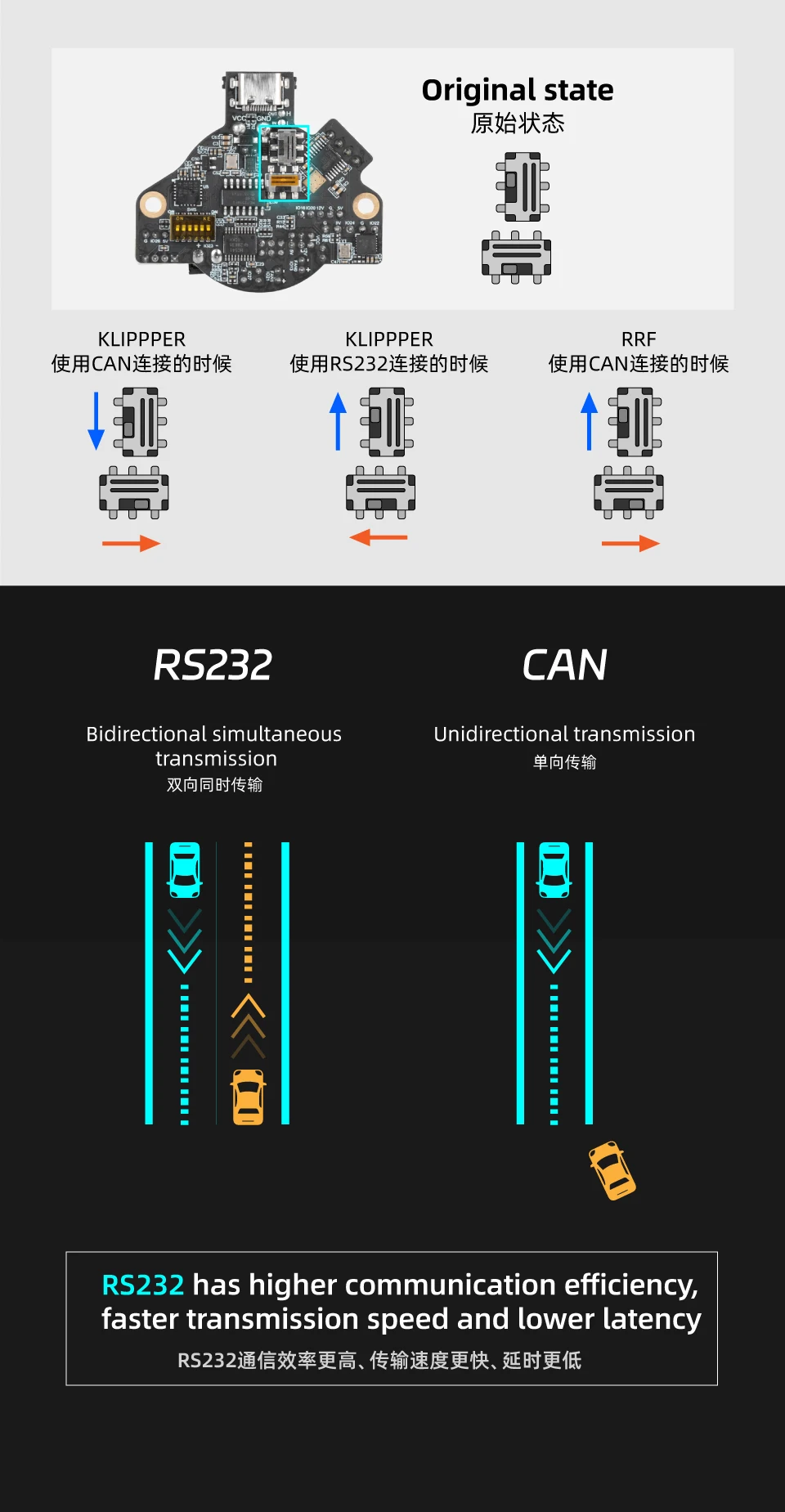

Die SHT36 V3-Platine nutzt CAN/RS232-Kommunikation, um den oberen Computer mit der UTOC/UTOR-Platine zu verbinden, was die Kommunikation mit dem SHT36 über die UTOC/UTOR ermöglicht.

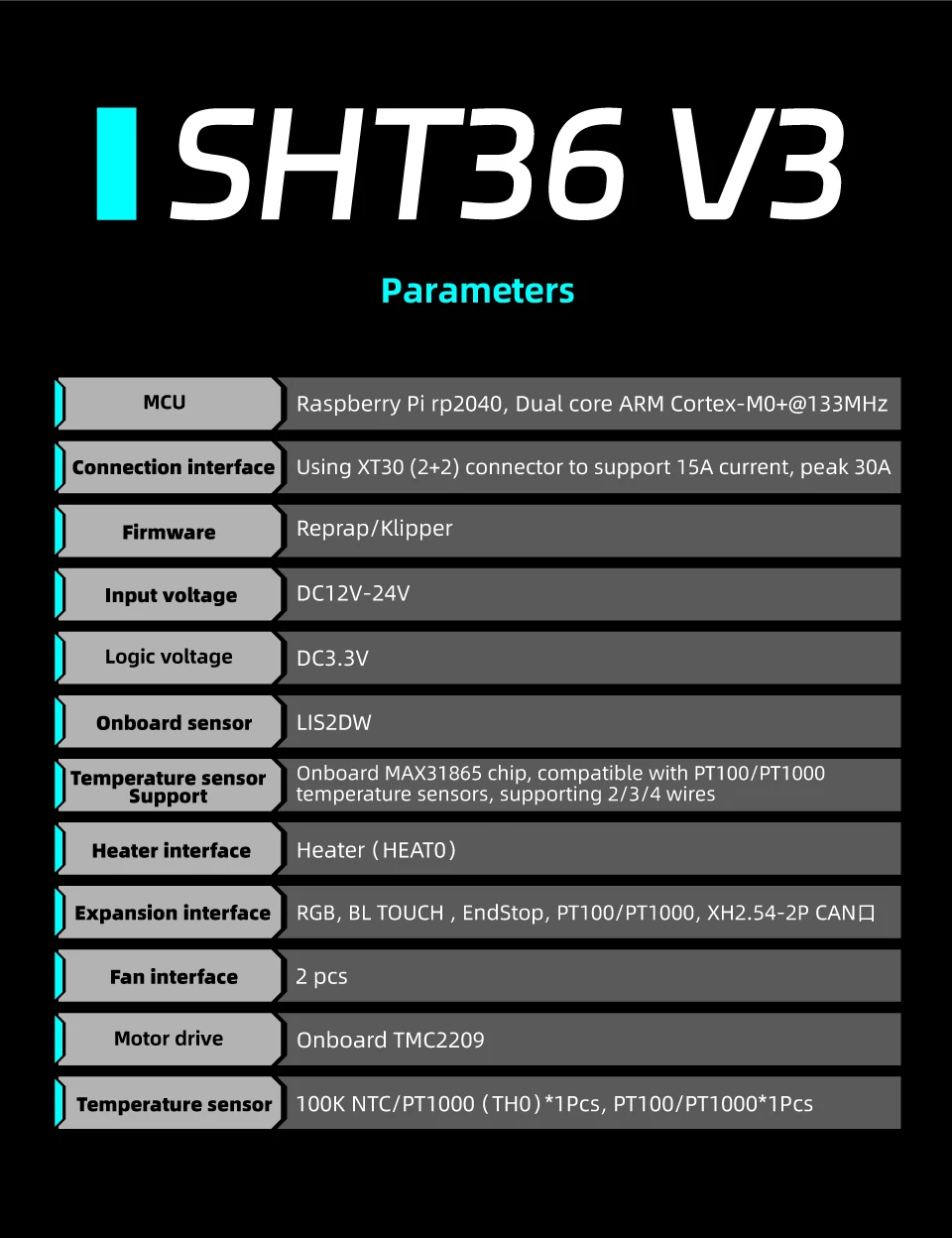

1Technische Spezifikationen:

MCU: Raspberry Pi RP2040, Dual-Core ARM Cortex-M0+ @ 133MHz

Anschluss-Schnittstelle: Verwendet den XT30 (2+2)-Stecker, unterstützt 15A Strom, Spitzenstrom 30A.

Firmware: Reprap / Klipper

Eingangsspannung: DC 12V-24V

Logikspannung: DC 3,3V

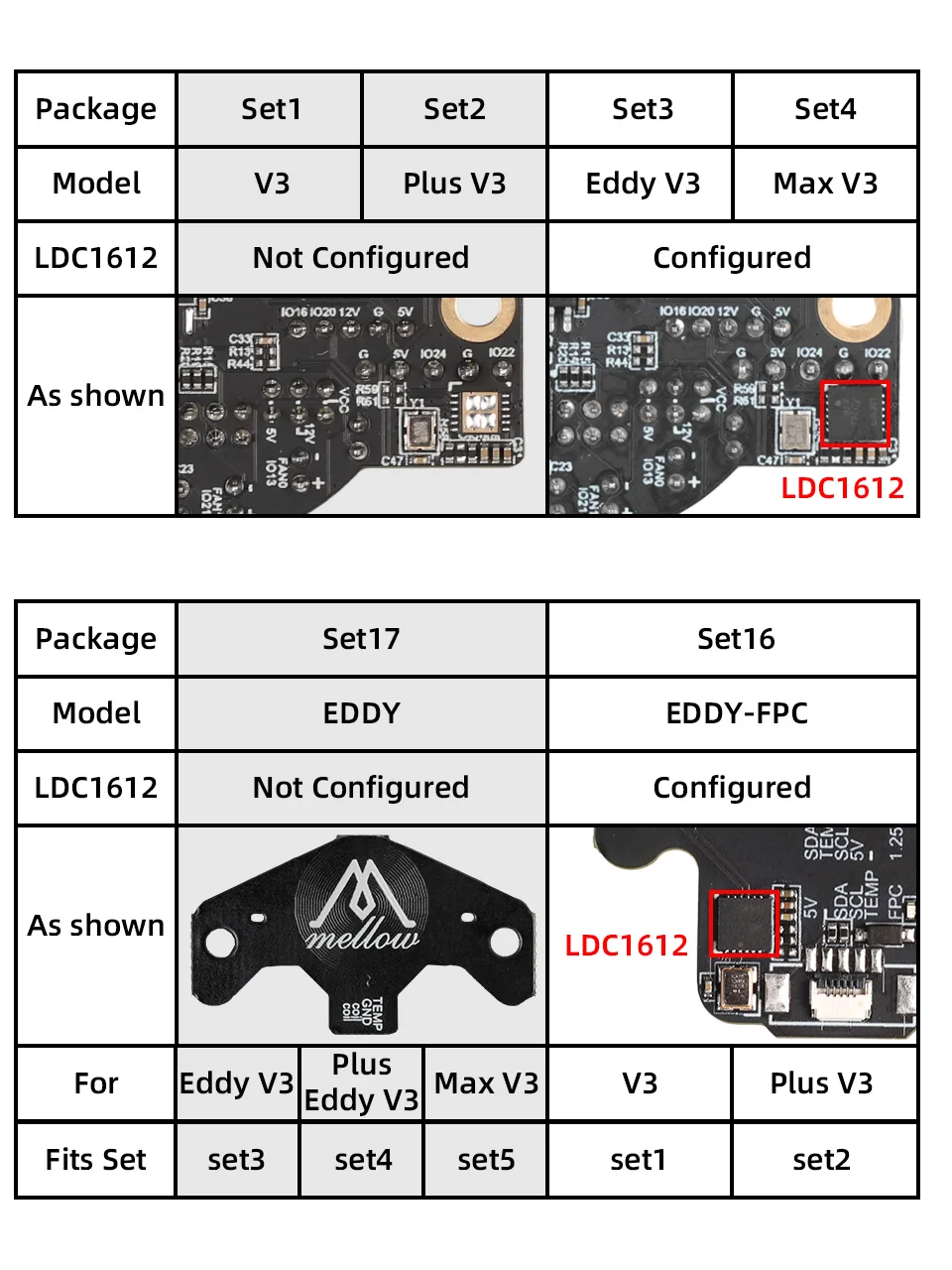

Integrierte Sensoren: LIS2DW und LDC1612 (Max-Version enthält den 1612-Chip für schnelles RRF-Scannen)

Heizungsschnittstelle: HEAT0, unterstützt 10A

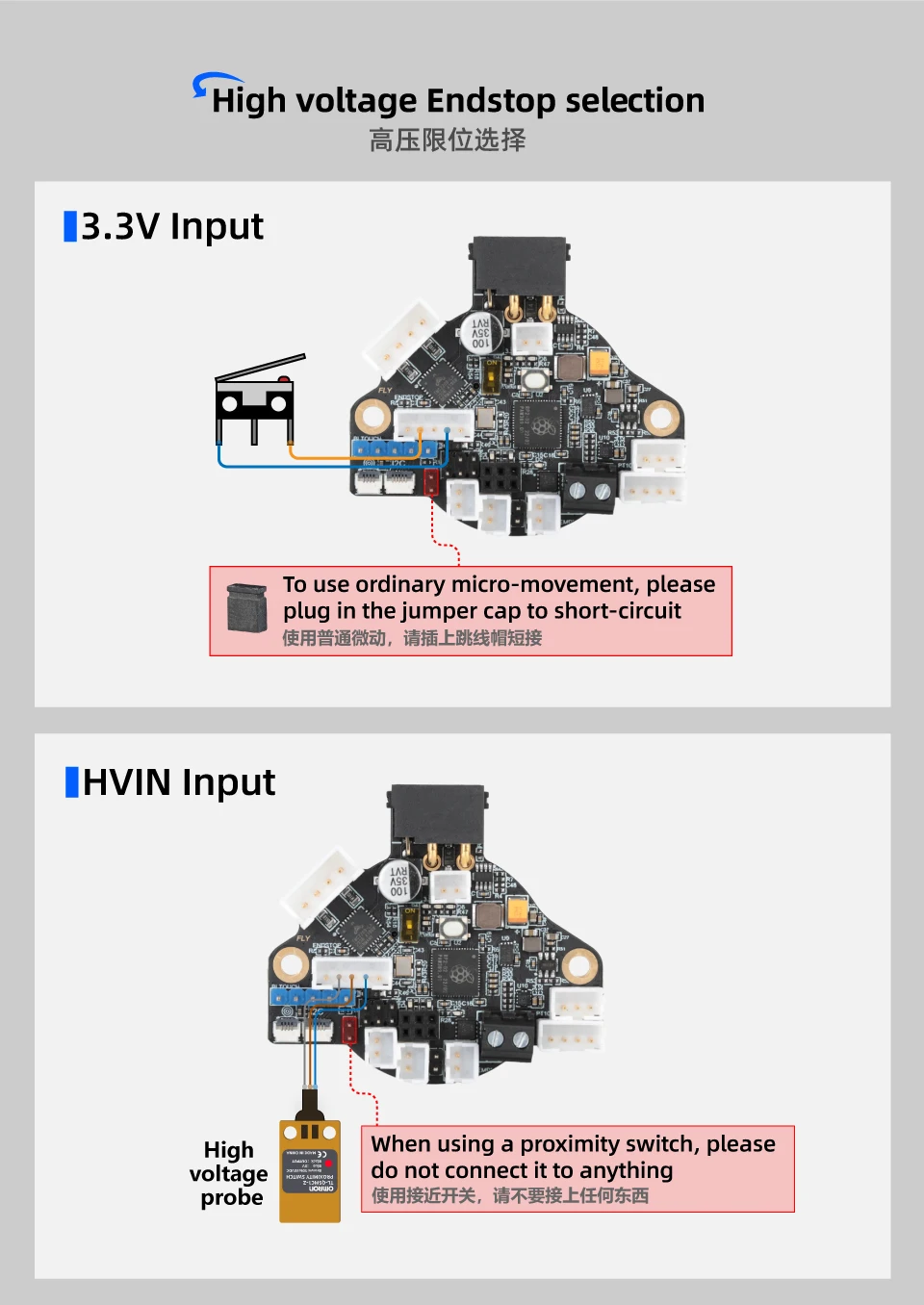

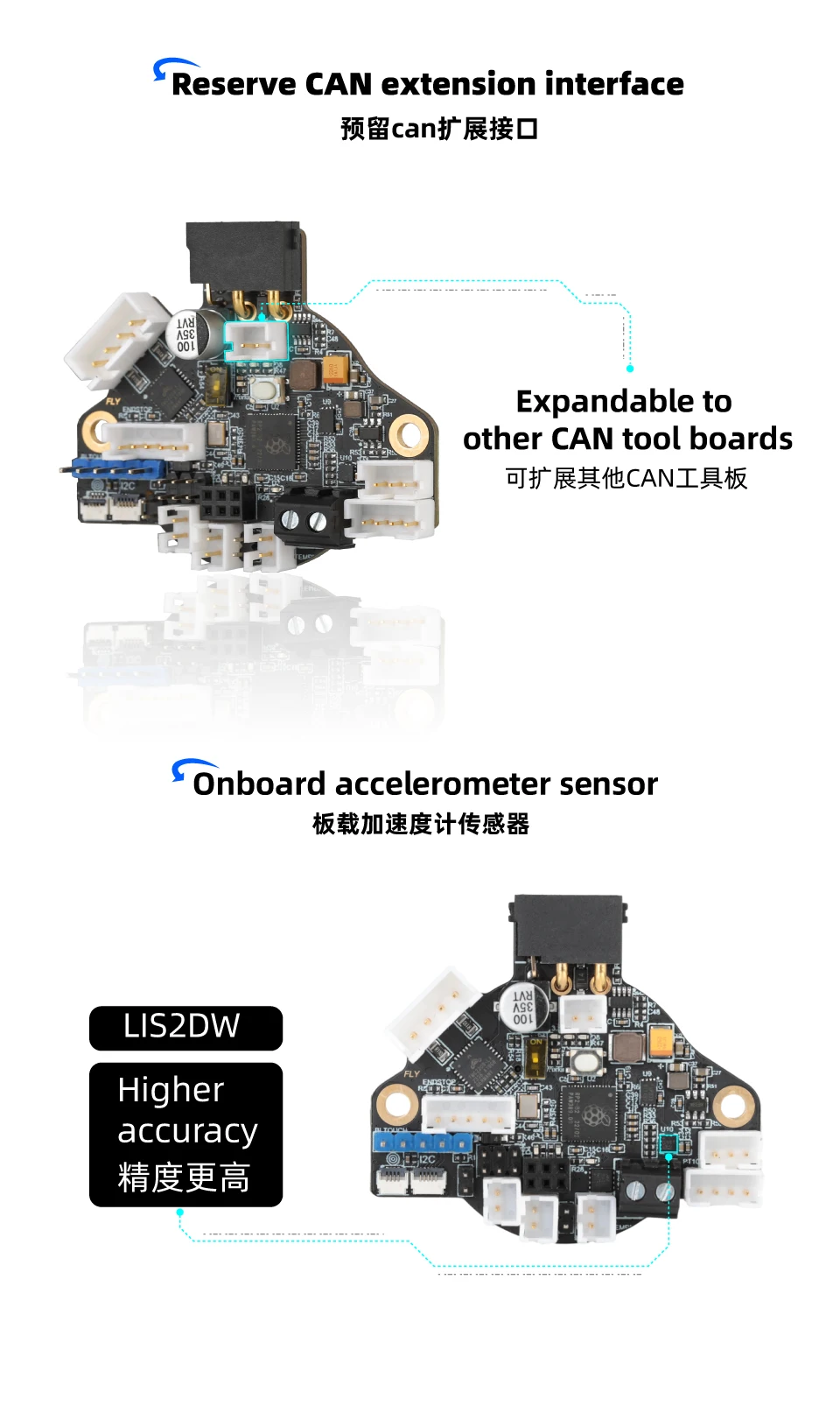

Erweiterungsschnittstellen: RGB, EndStop, PT100/PT1000, XH2.54-2P CAN-Erweiterungsanschluss

Lüfterschnittstellen: Zwei steuerbare DC-Lüfter (max.)

Motortreiber: Integrierter TMC2209

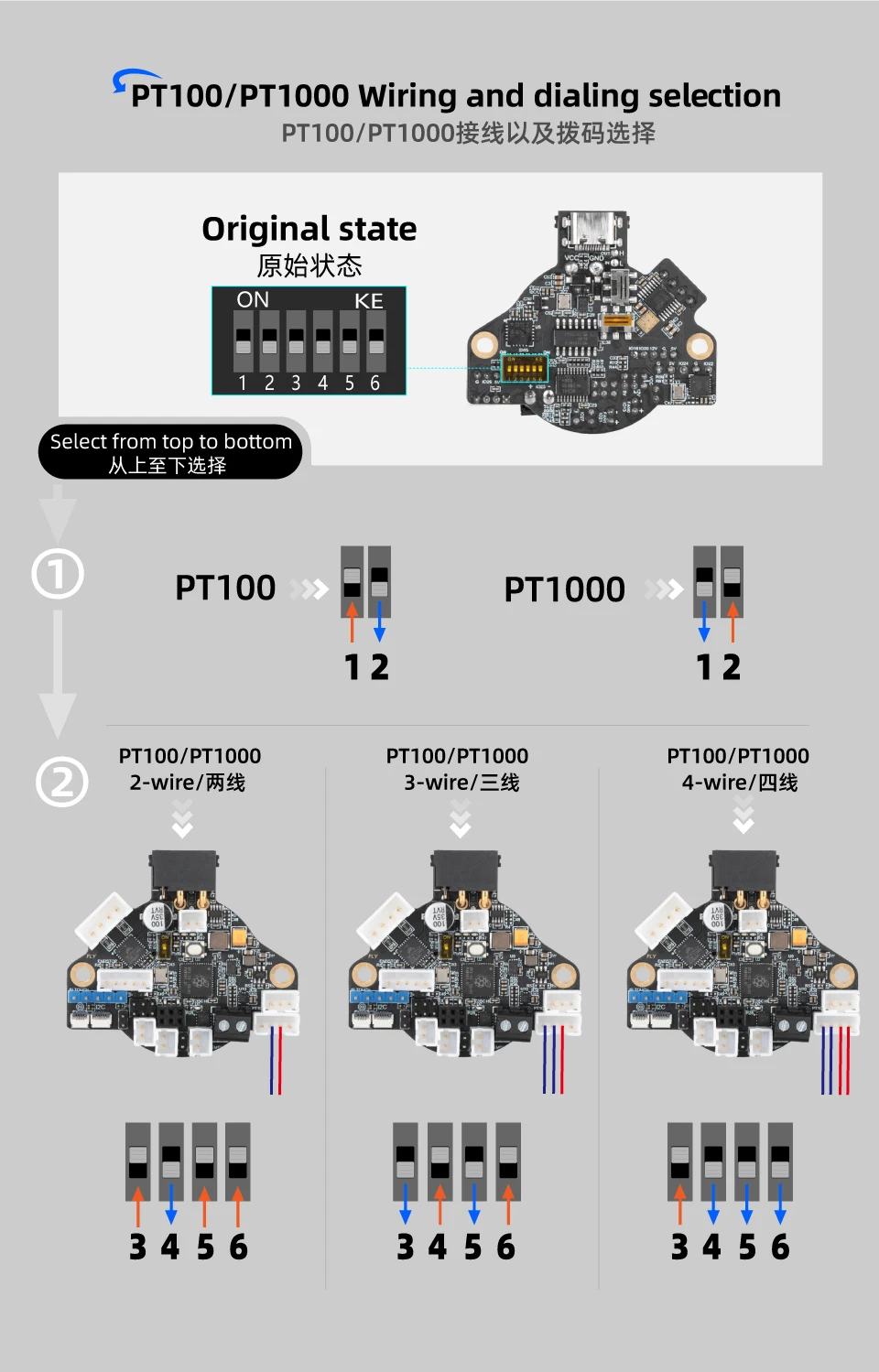

Temperatursensor: Ein 100K NTC oder PT1000 (TH0), Plus-Version enthält den 31865-Chip, neueste Unterstützung für PT100/PT1000

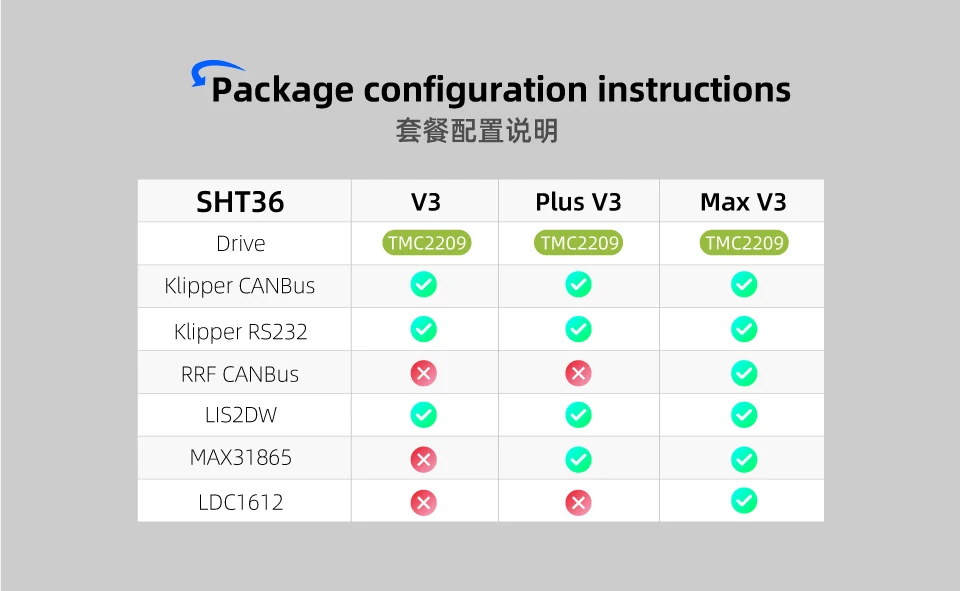

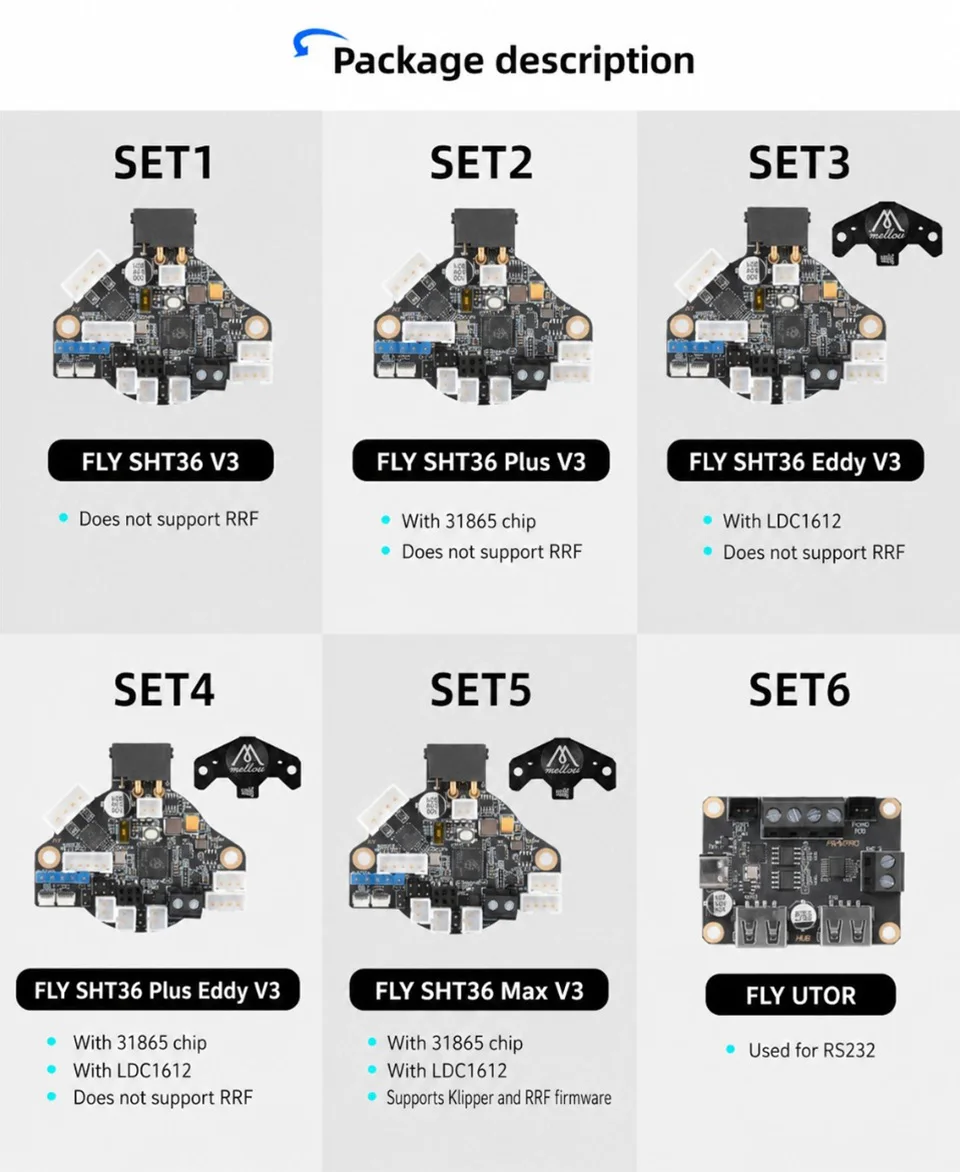

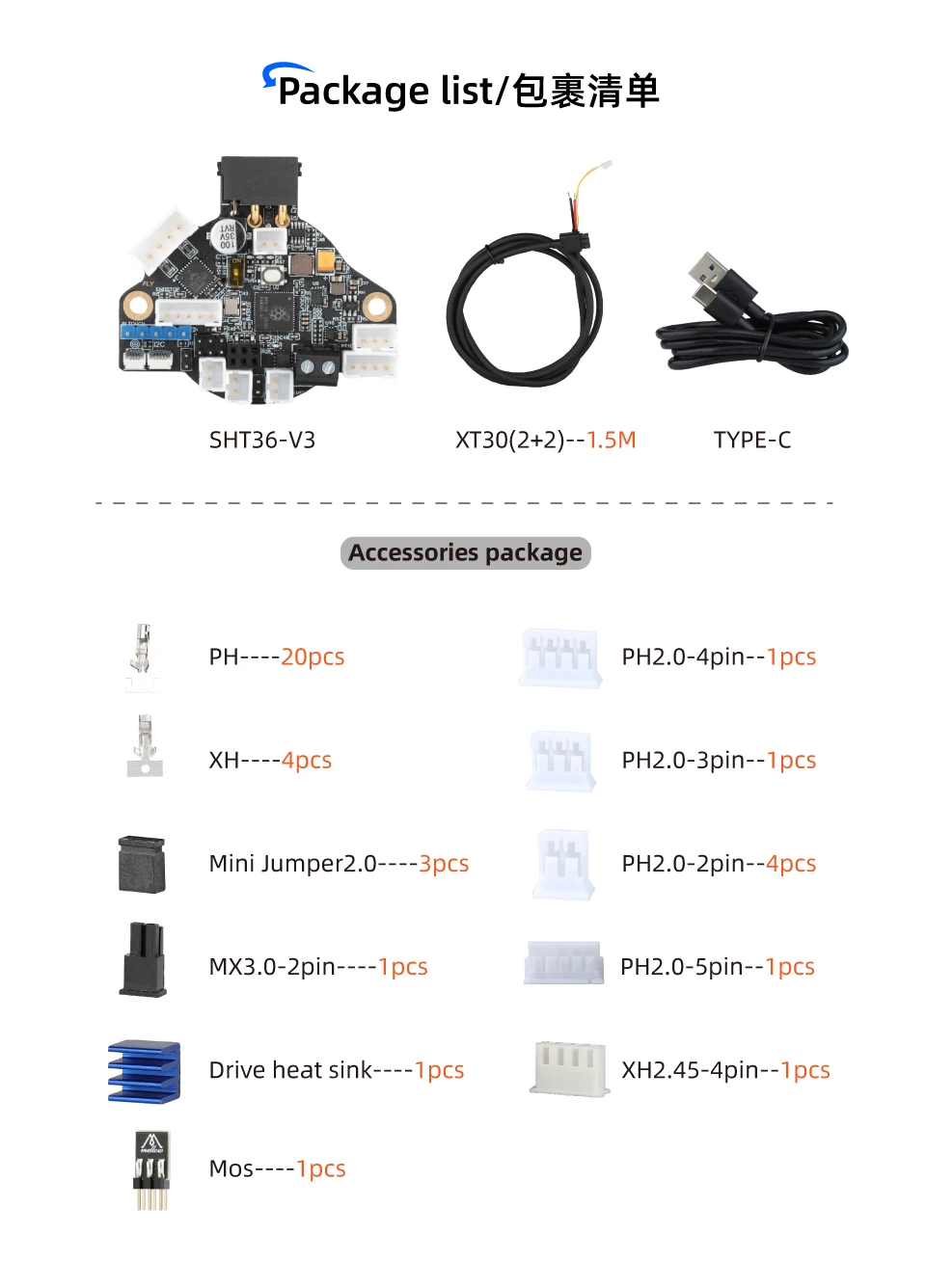

Im Paket enthalten

SET1

Sht36 V3 Board*1

1,5 m langes Verbindungskabel*1

SET2

Sht36 Plus V3 Board (31865 für PT100/PT1000 hinzugefügt)*1

1,5 m langes Verbindungskabel*1

SET3

SHT36 EDDY V3 Board*1

1,5 m langes Verbindungskabel*1

SET4

SHT36 Plus EDDY V3 Board*1

1,5 m langes Verbindungskabel*1

SET5

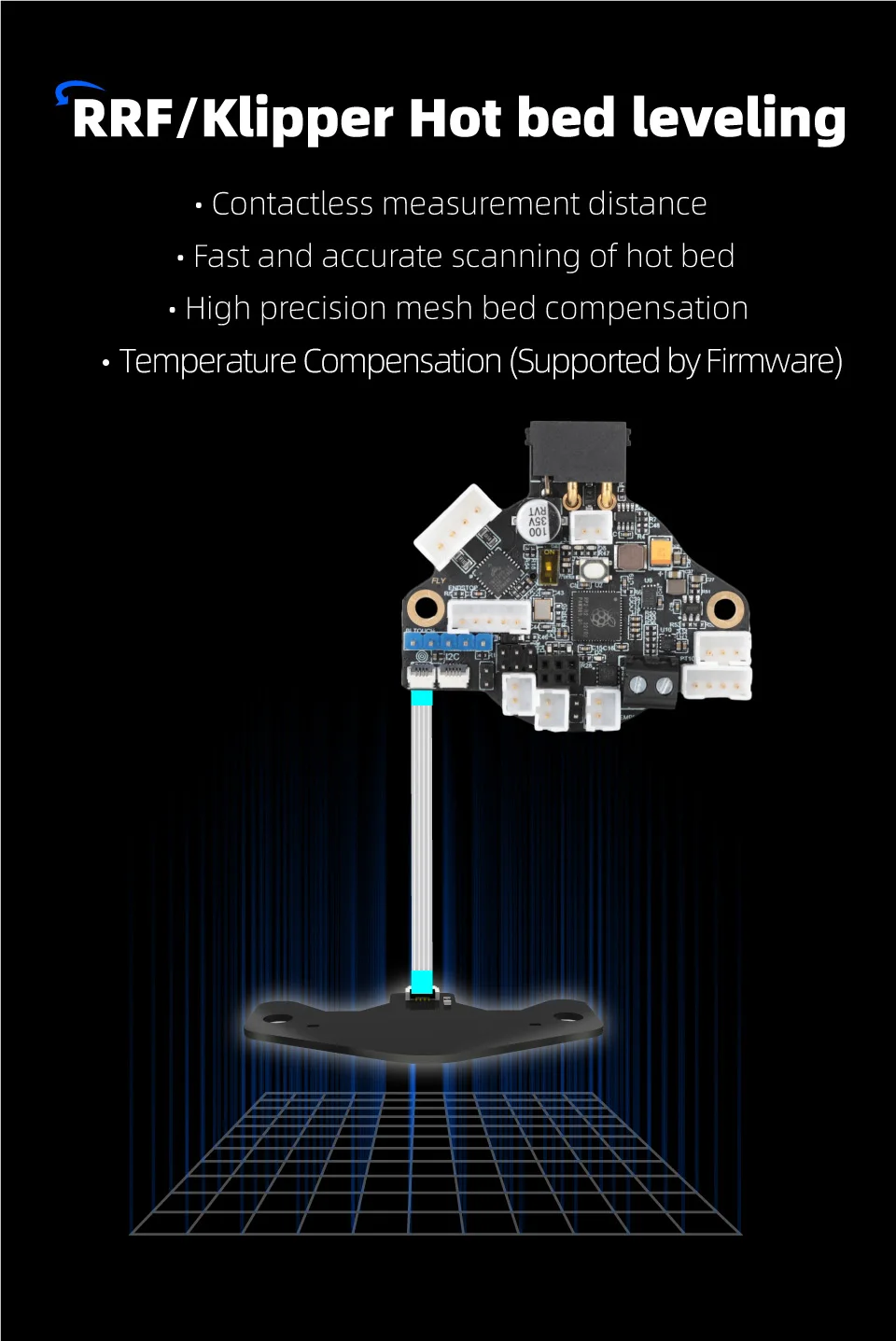

Sht36 Max V3 Board (31865 für PT100/PT1000 hinzugefügt & kann für RRF und Klipper verwendet werden, integrierter 1612-Chip für RRF-Mesh-Bett-Kompensation und Nivellierung)*1

1,5 m langes Verbindungskabel*1

SET6

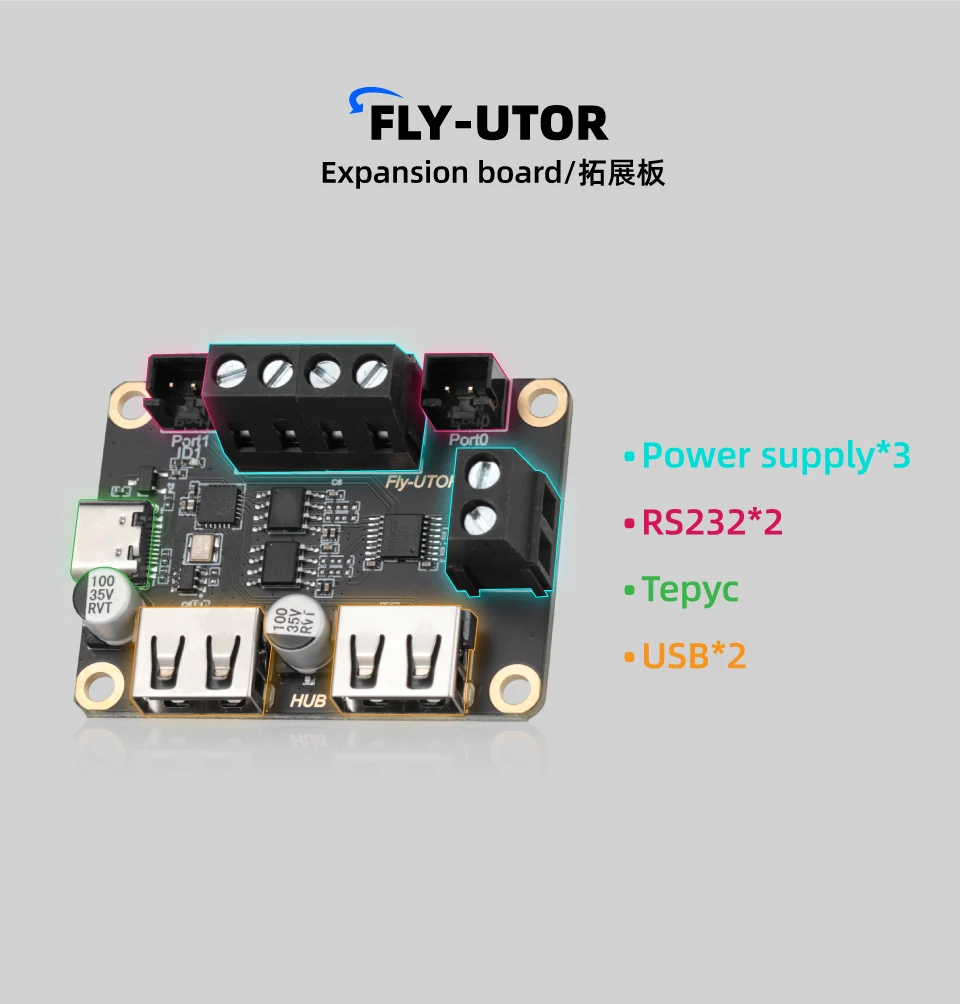

UTOR-Board (für RS232)*1

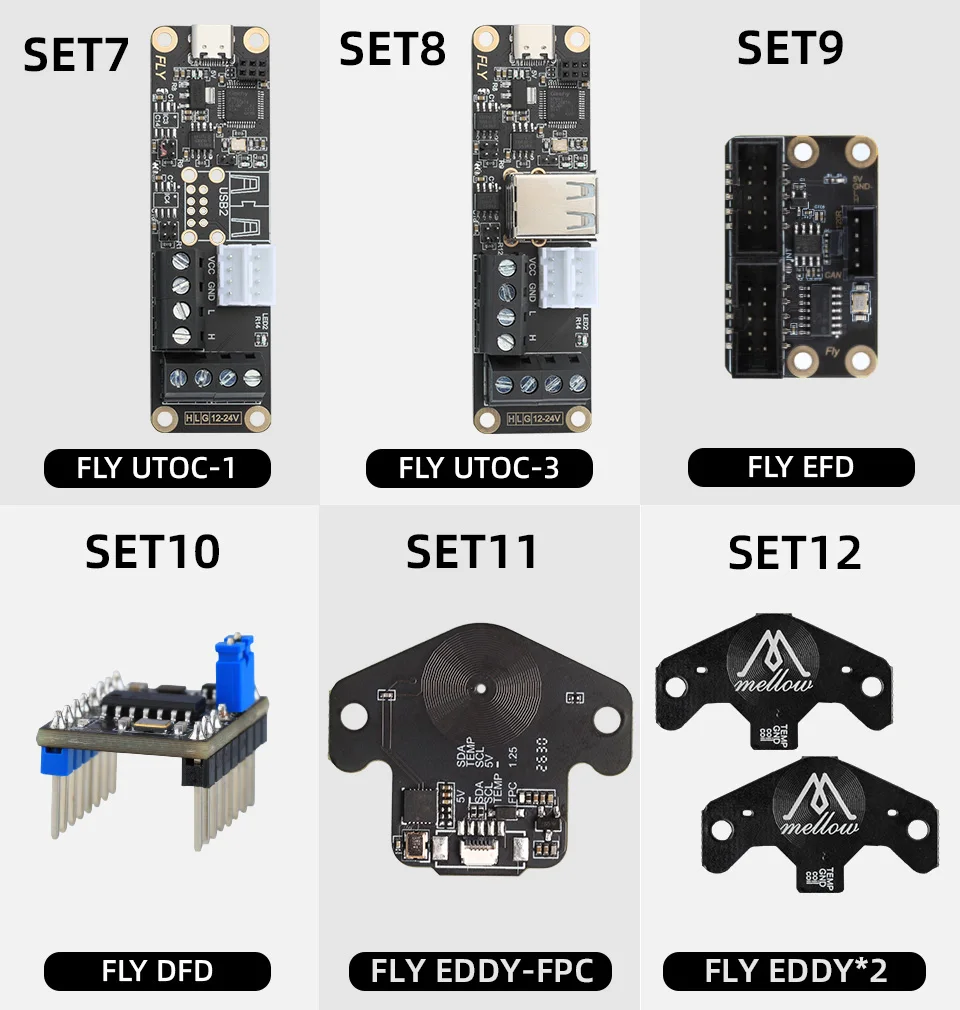

SET7

UTOC-1 Board (für Klipper Can)*1

SET8

UTOC-3 Board (für Klipper Can)*1

SET9

EFD-Board (für RRF Can)*1

SET10

DFD-Board (für RRF Can)*1

SET11

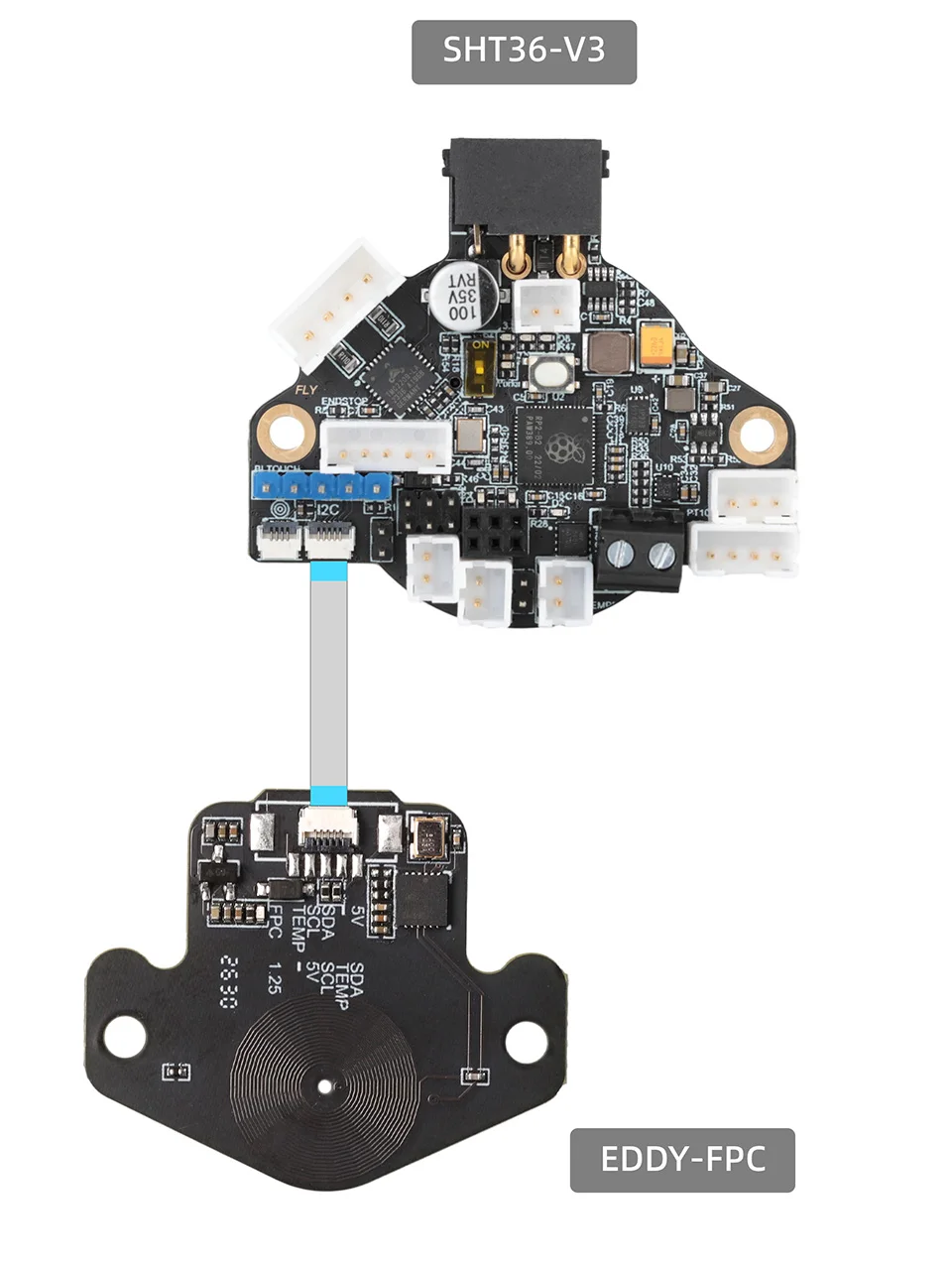

EDDY-FPC *1

SET12

EDDY*2
