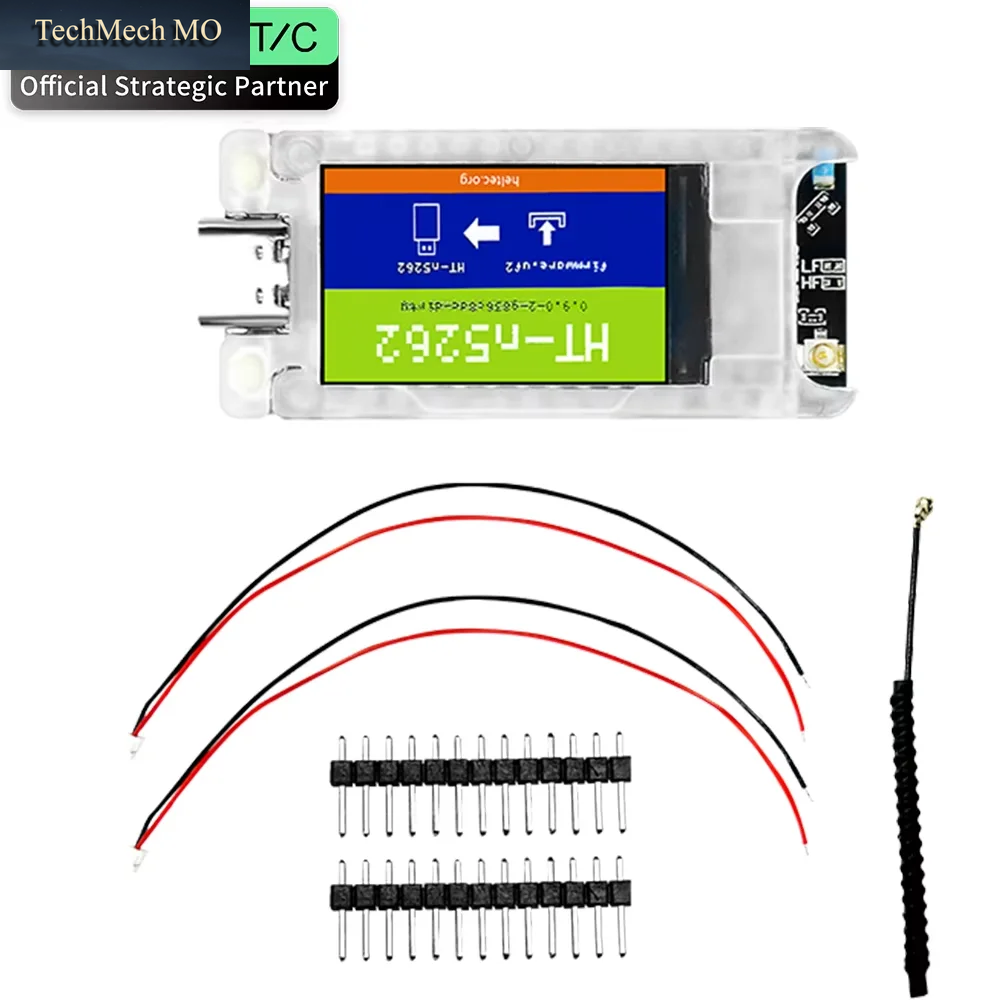

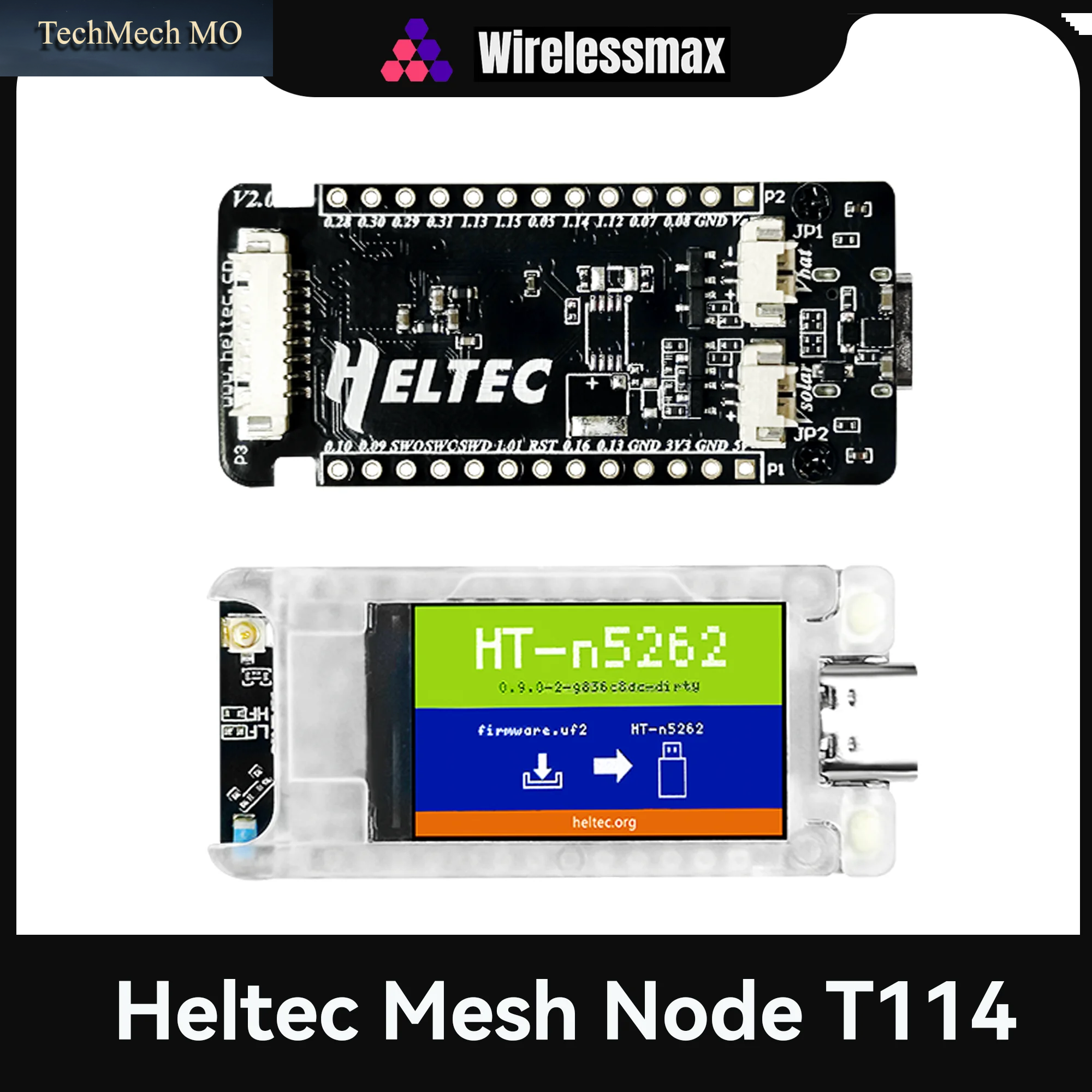

Mesh Node T114 Entwicklungsboard V2 Nrf52840 SX1262 Tft-Display-Modul Unterstützt Lora Bluetooth 5.0 Für Meshtastic Lorawan

Parameter

Beschreibung

MCU

nRF52840

LoRa-Node-Chip

SX1262

Frequenz

470~510MHz;
863~870MHz;
902~928 MHz.

Max. Sendeleistung

21±1dBm

Max. Empfangsempfindlichkeit

-135dBm bei SF12 BW=125KHz

Bluetooth

Bluetooth LE: Bluetooth 5, Bluetooth Mesh

Hardware-Ressourcen

USB 2.0, 4 * SPI, 2 * TWI, 2 * UART, 4 * PWM, QPSI, 12S, PDM, QDEC usw.

Speicher

1M ROM
256KB SRAM

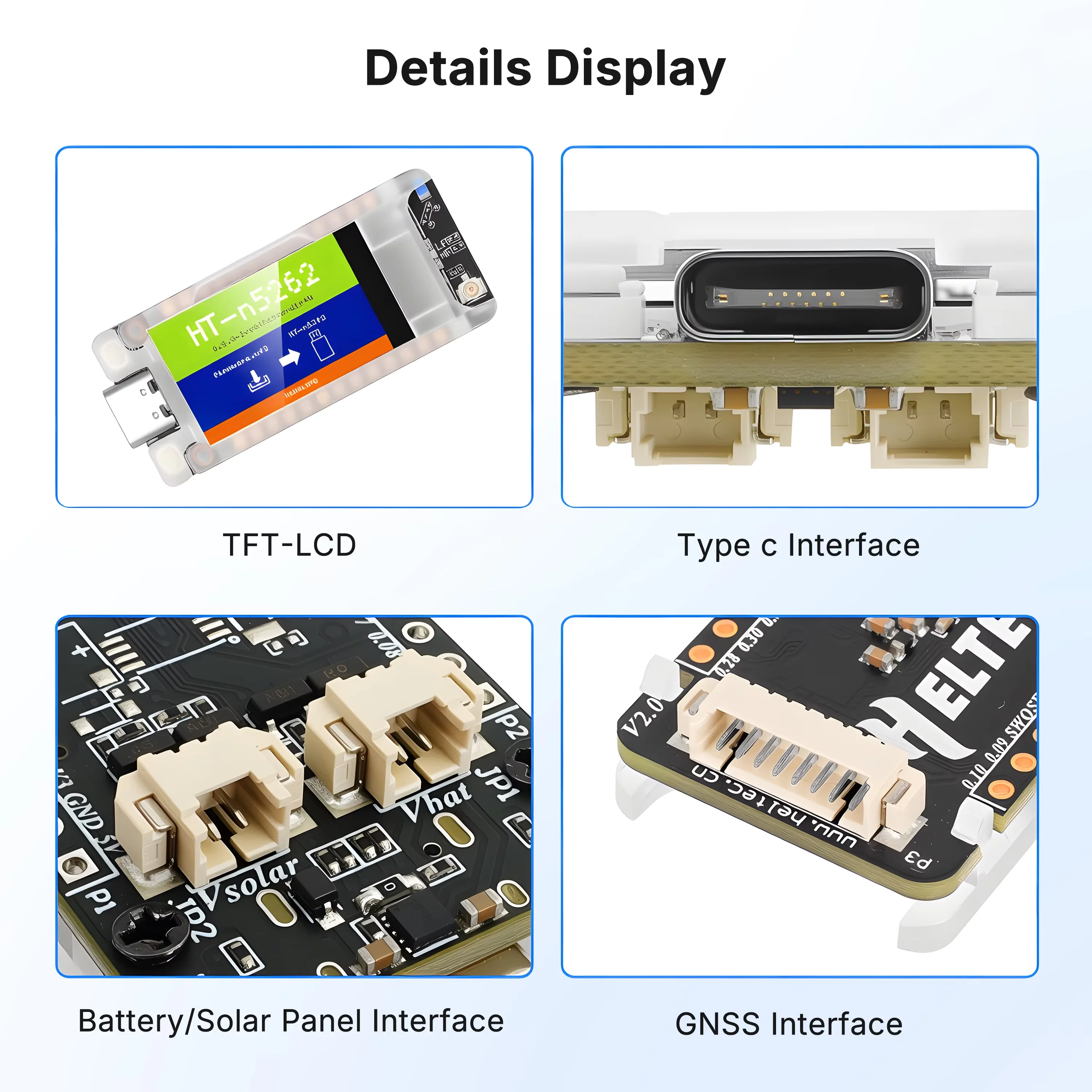

Schnittstelle

Type-C USB
2*1,25 Lithium-Batterieanschluss
2*1,25 Solarpanel-Stecker
LoRa ANT (IPEX1.0)
8*1,25 GPS-Modul-Anschluss
2*13*2,54 Stiftleiste

Batterie

3~4,2V Batterieversorgung und -ladung.

Betriebstemperatur

-20 ~ 70 ℃

Abmessungen

50.80*22.86mm

Elektrische Eigenschaften

Tiefschlaf: ~11 µA
Tracker-Modus Schlaf: ~22uA
GPS AUS, TFT AUS: ~9mA
GPS AUS, TFT EIN: ~20mA
GPS EIN, TFT EIN: ~51mA

Anzeige

Integriertes 1,14 Zoll TFT-LCD-Display
