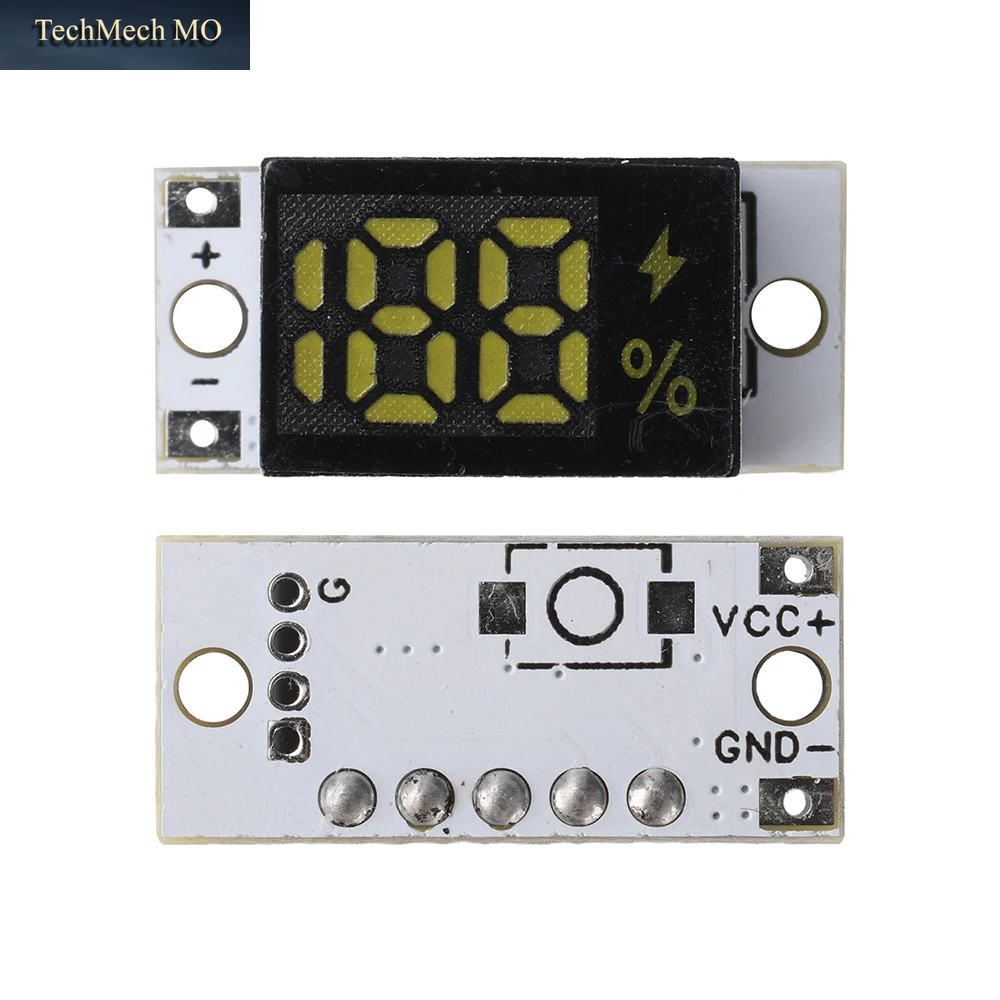

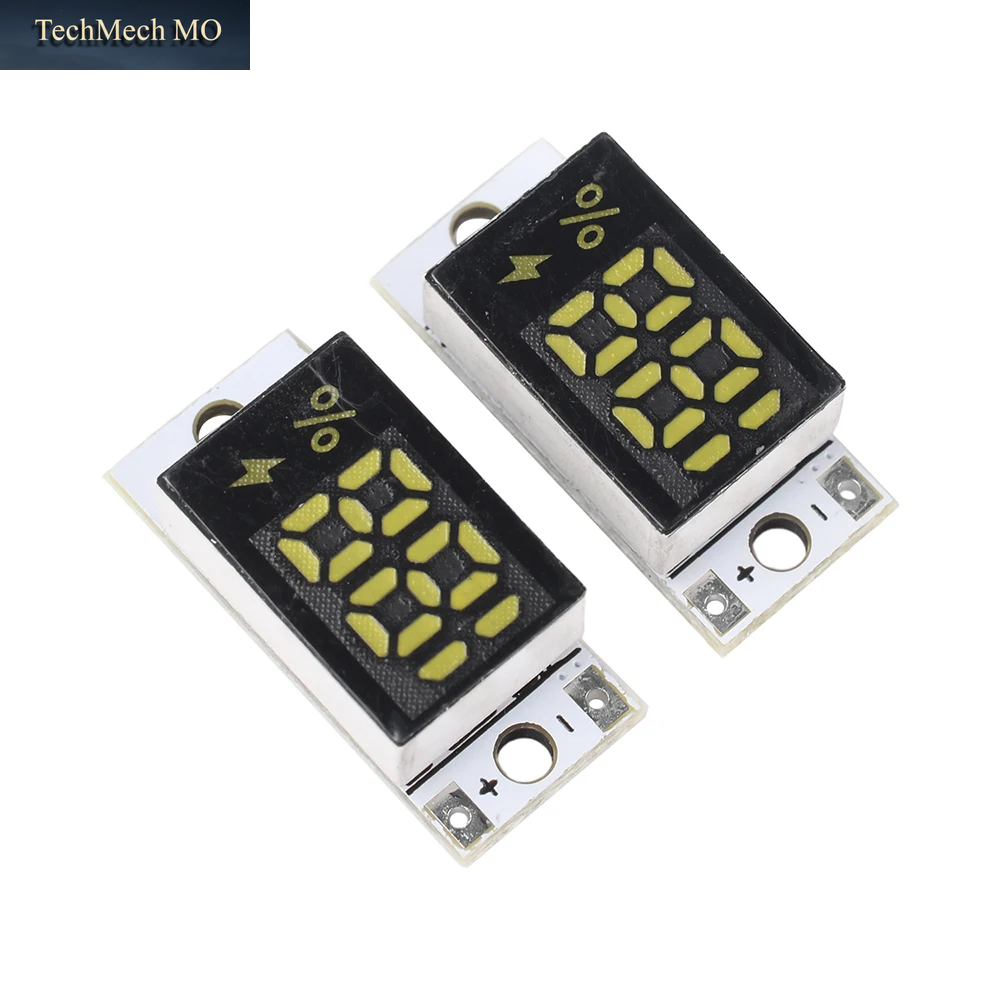

Mini-Batteriestandsanzeigemodul Für 1S 2S 3S 4S Lithium-Batterien, Präzise Prozentanzeige, Niedrigstrom-Batteriemessgerät

Eigenschaften

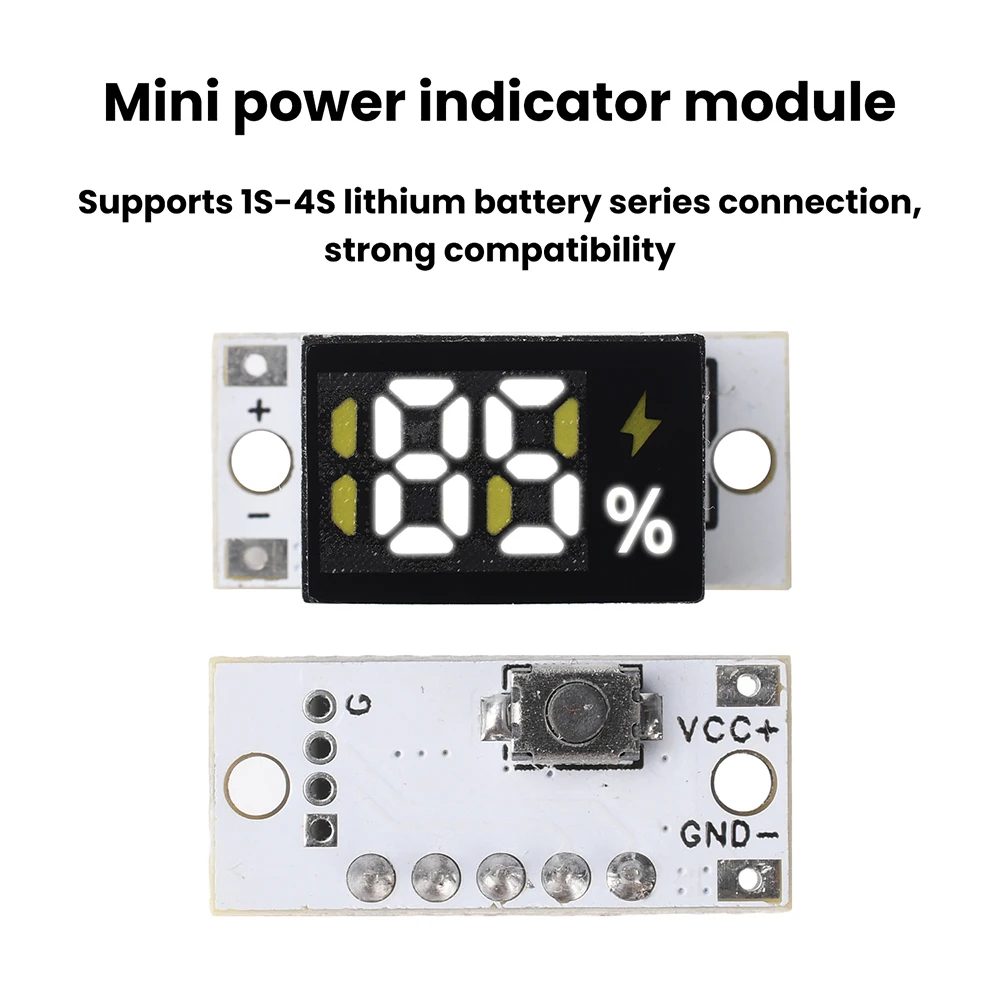

1. Unterstützt 1S–4S Lithium-Batterie-Serienkonfigurationen mit hoher Kompatibilität

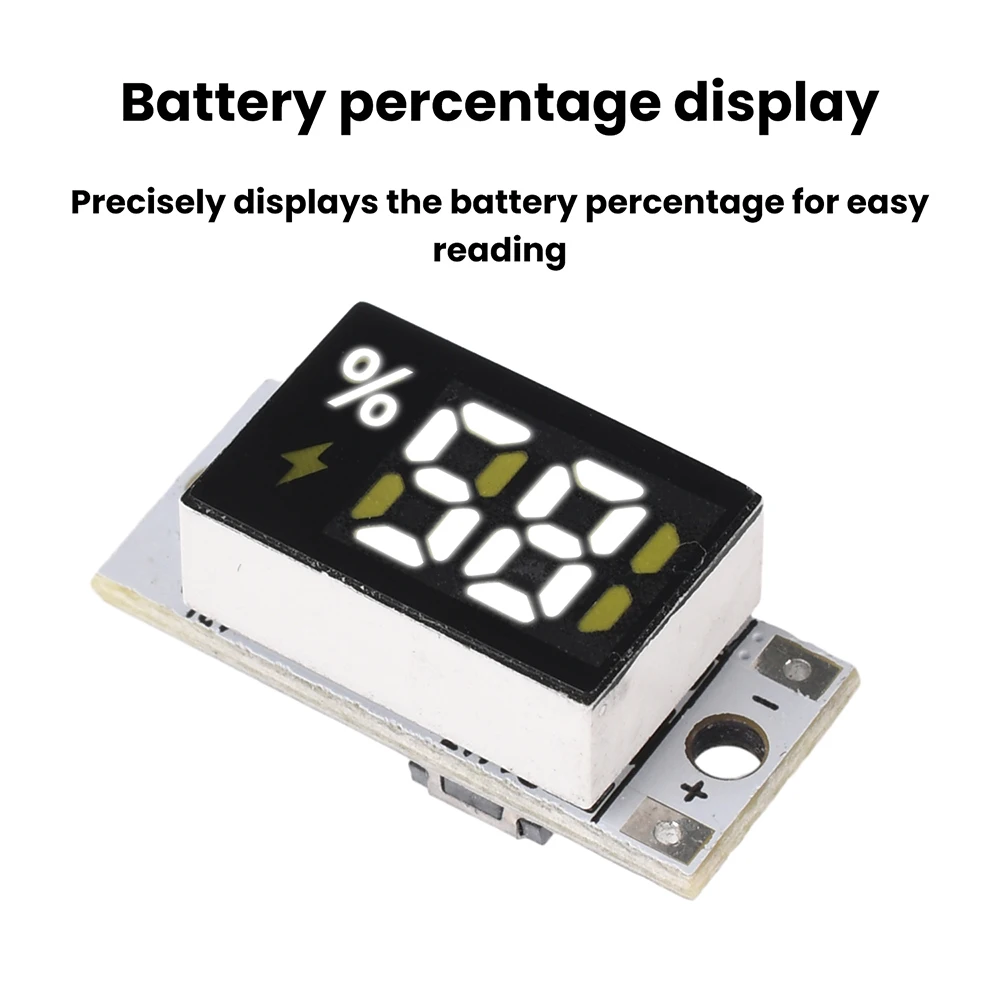

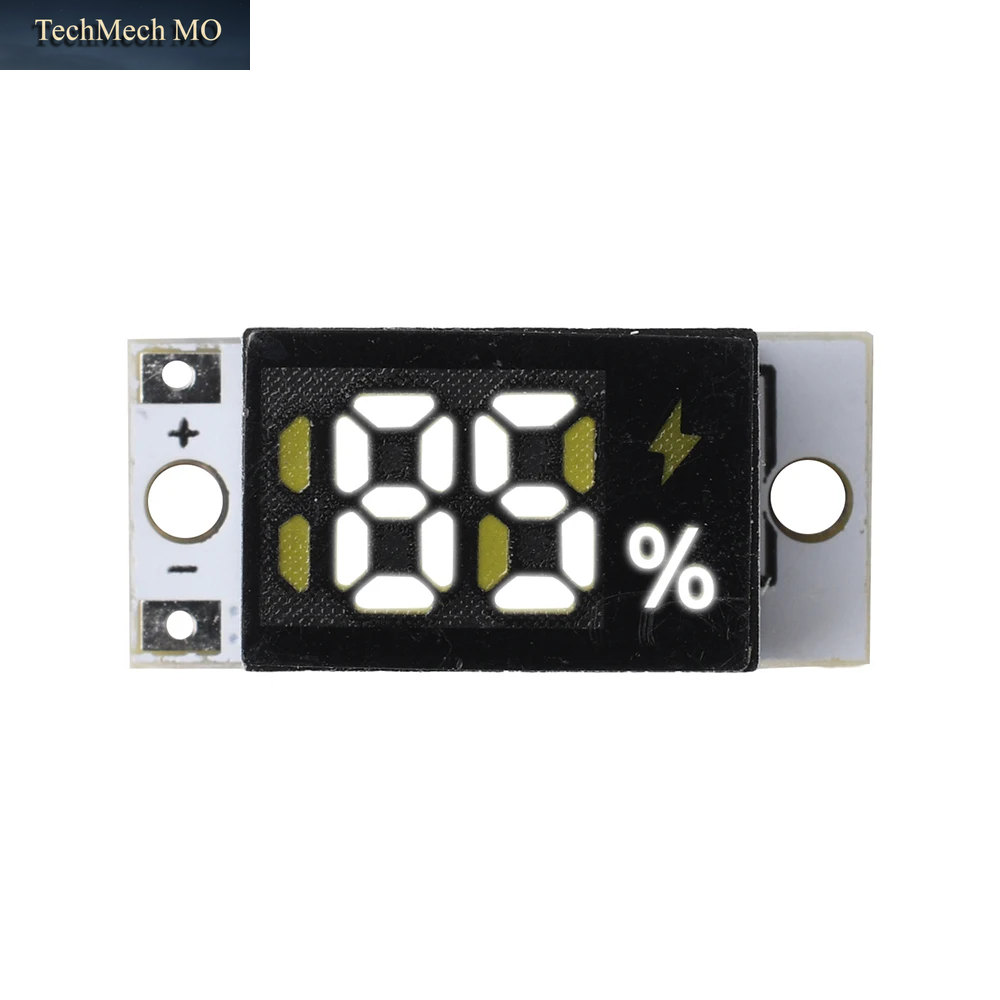

2. Zeigt den Akkustand präzise an, für intuitive und leicht ablesbare Werte

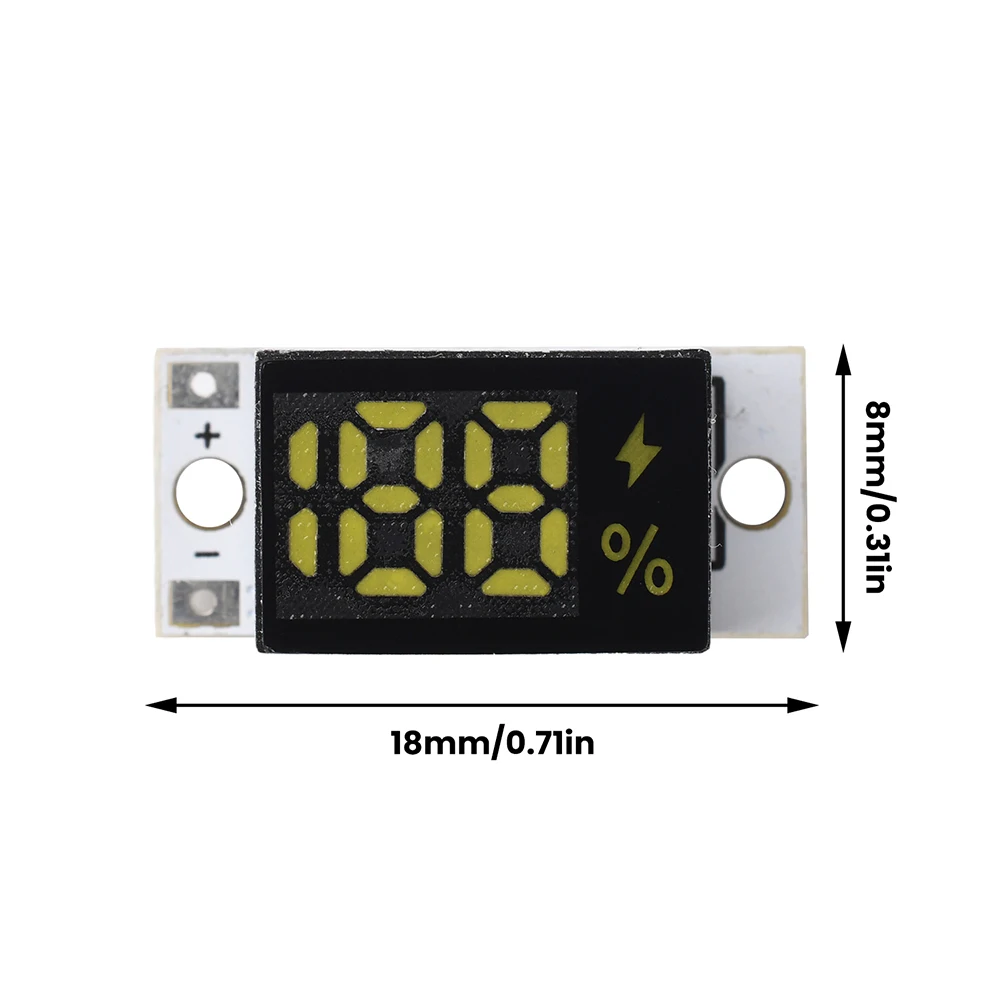

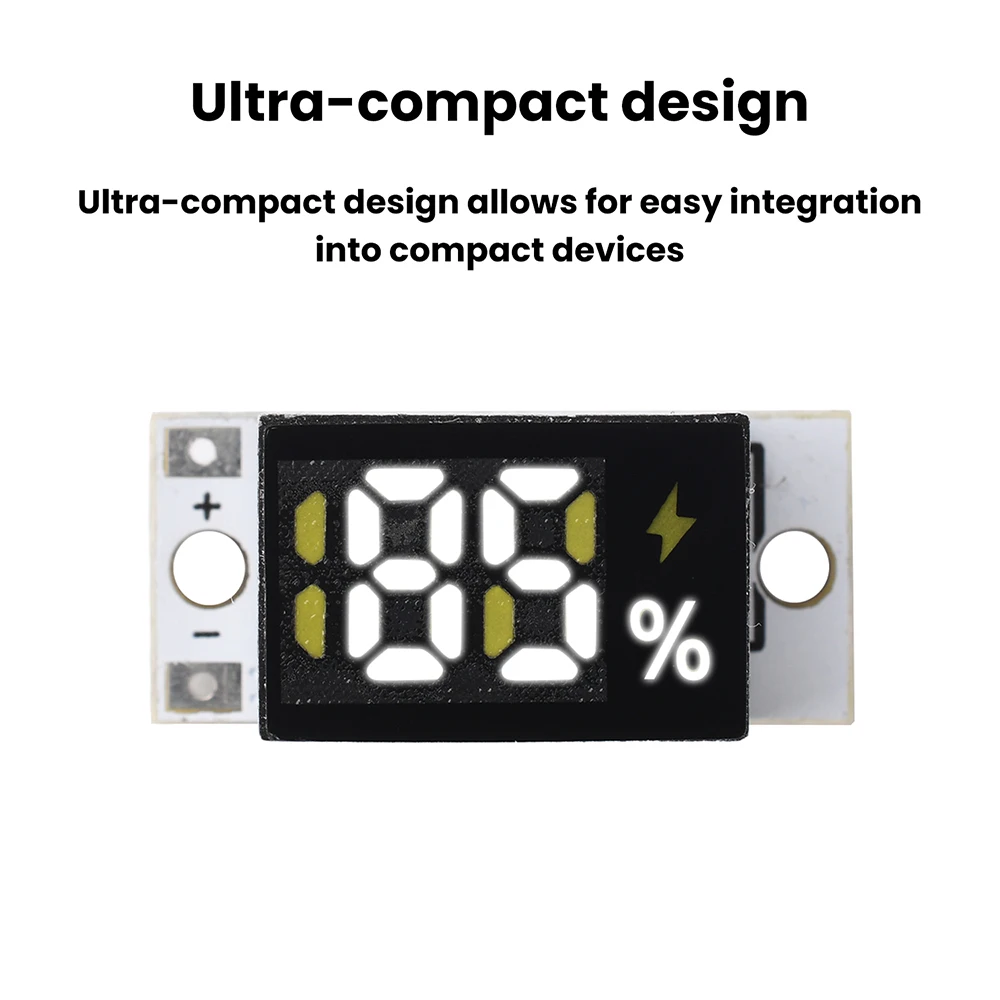

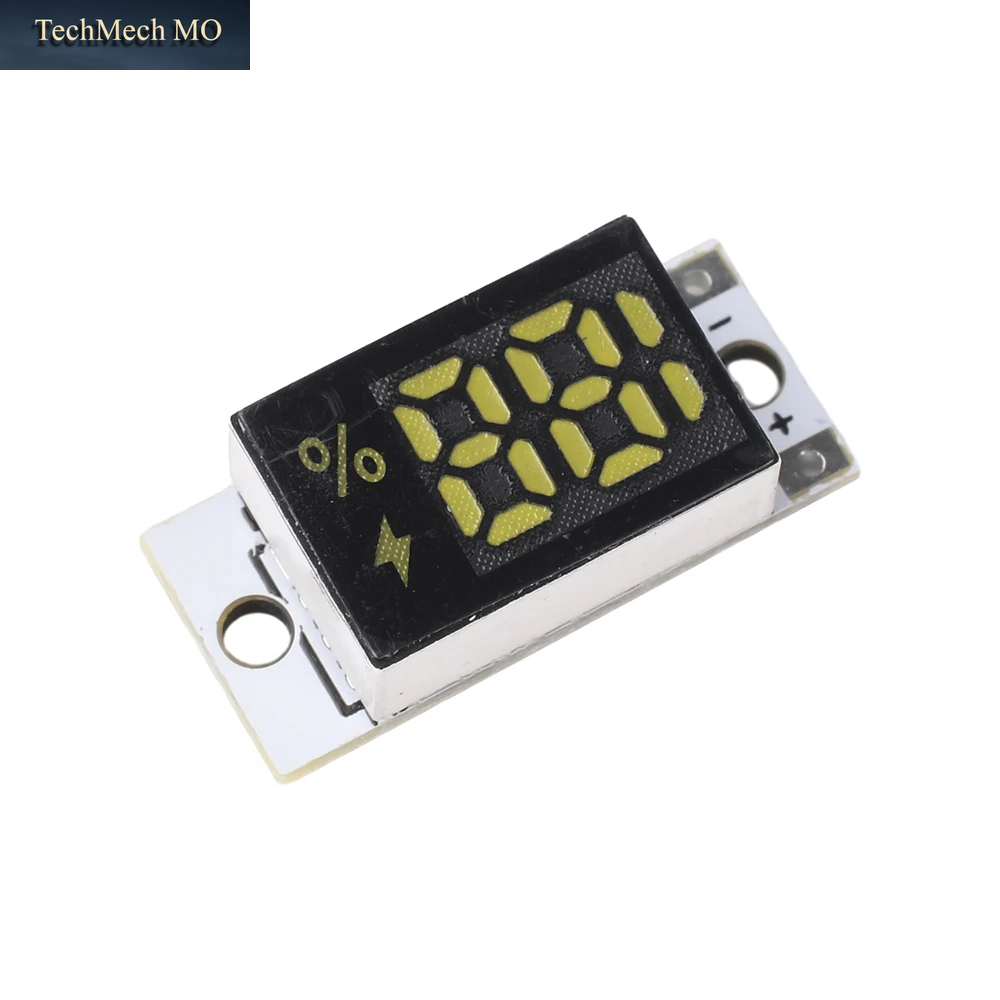

3. Ultrakompaktes Design, einfach in kompakte Geräte integrierbar

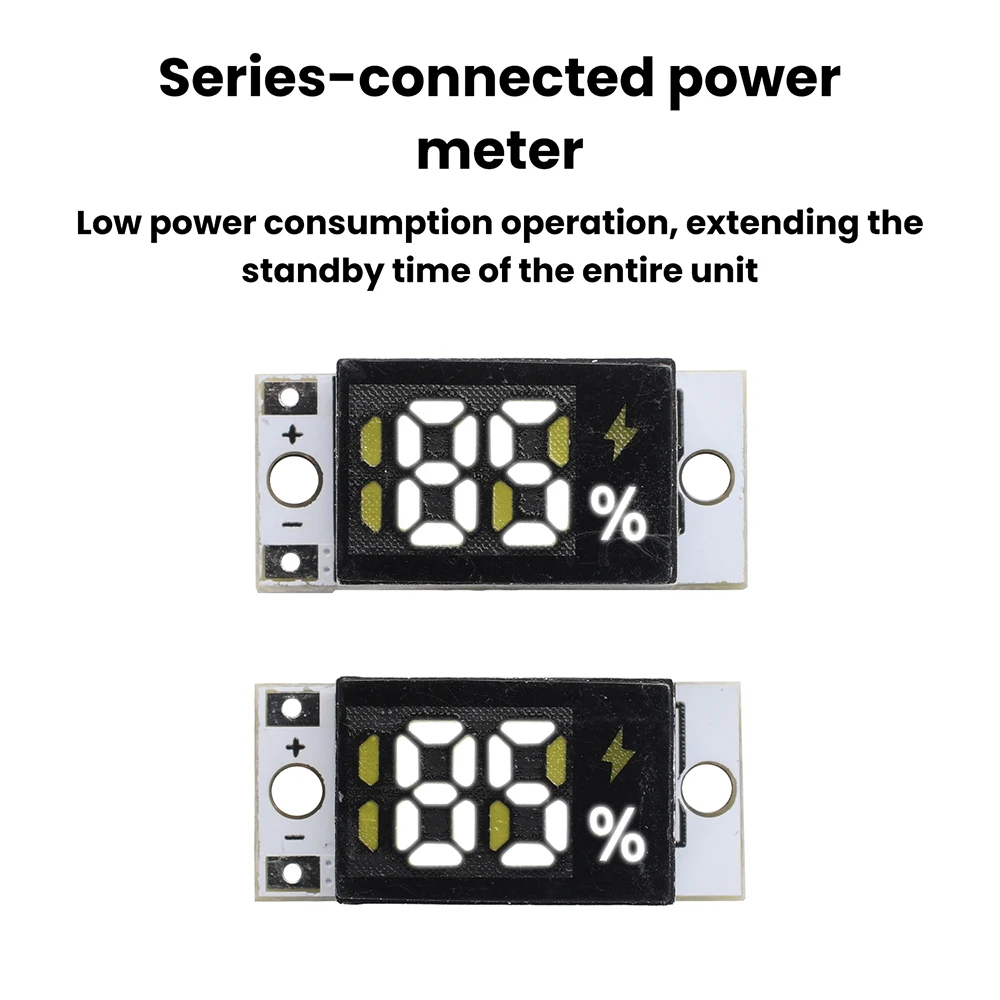

4. Geringer Stromverbrauch, wodurch die Standby-Zeit des Geräts verlängert wird

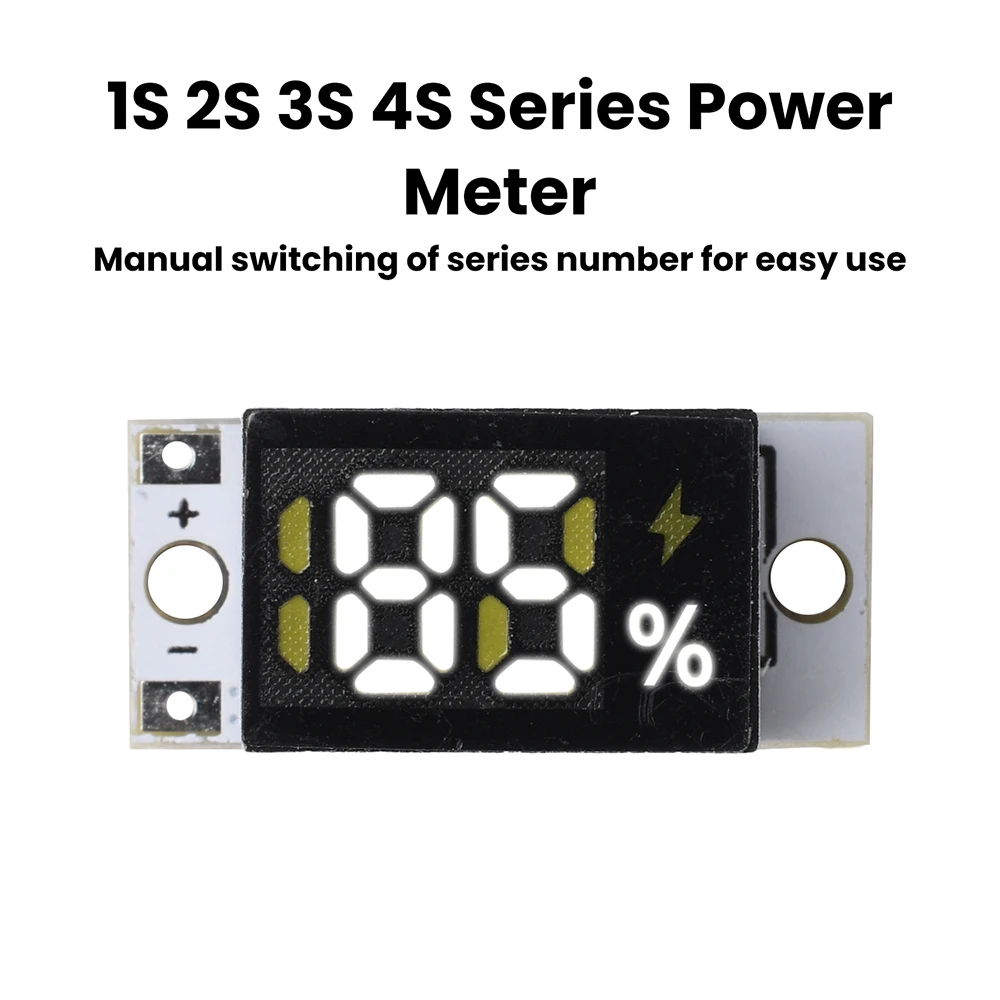

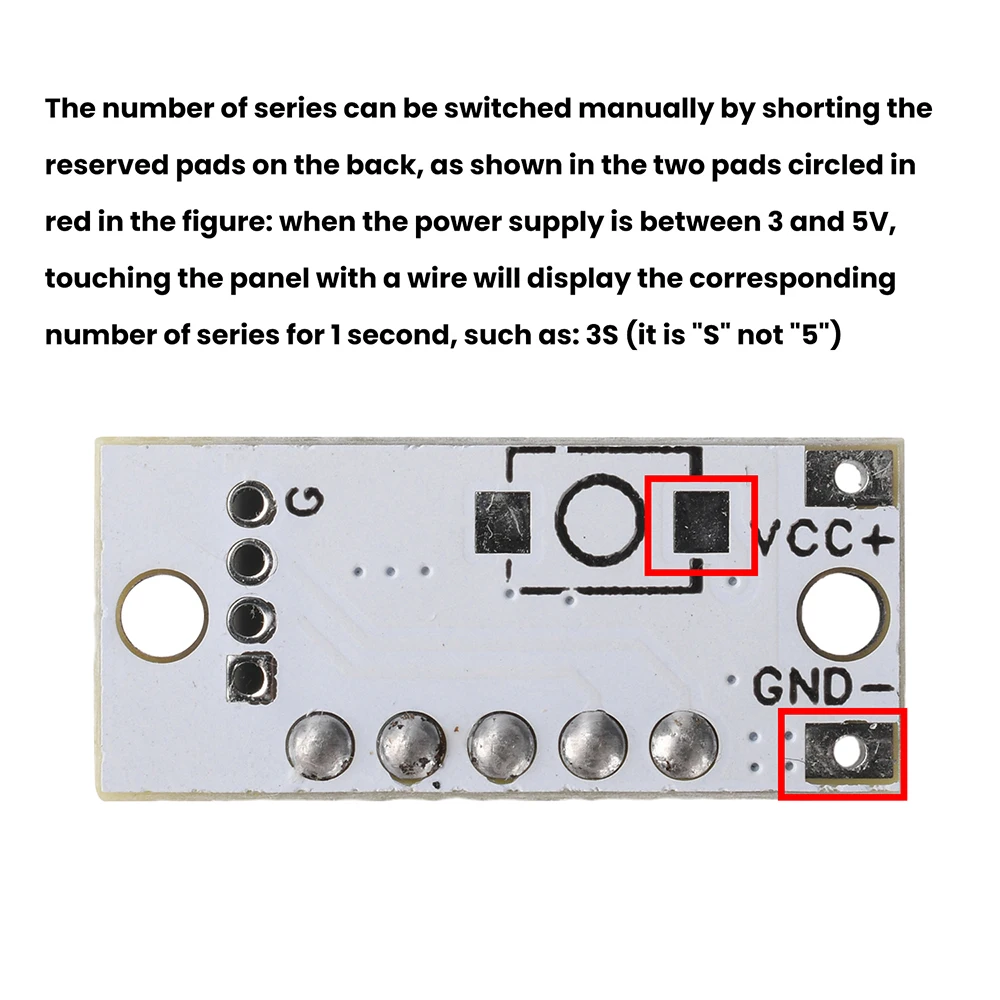

5. Manuelle Serienkonfigurationsumschaltung, bequem zu bedienen

Parameter

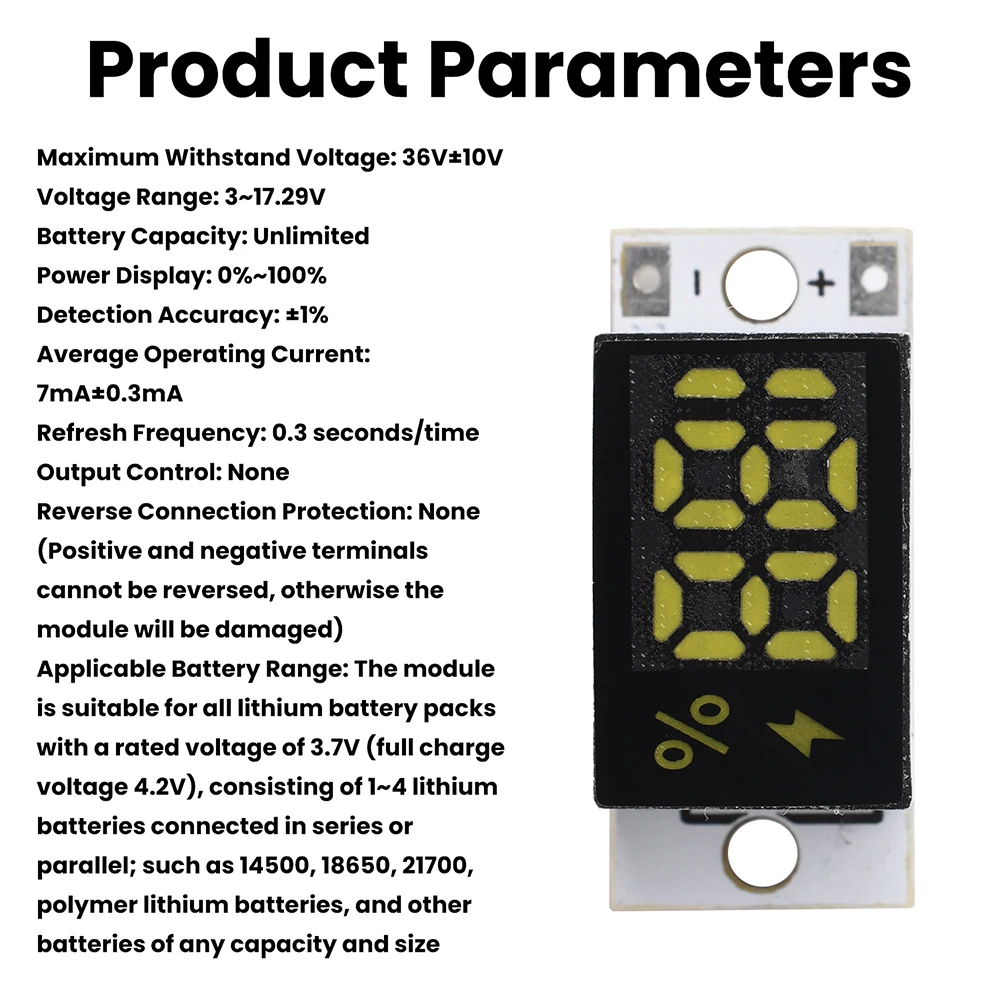

Maximale Nennspannung: 36 V ±10 %
Spannungsmessbereich: 3–17,29 V
Akkukapazität: Unbegrenzt
Batteriestandsanzeige: 0 %–100 %
Messgenauigkeit: ±1 %
Durchschnittlicher Betriebsstrom: 7 mA ± 0,3 mA
Aktualisierungsrate: 0,3 Sekunden pro Update
Ausgangskontrolle: Keine
Verpolungsschutz: Keiner (Positive und negative Anschlüsse dürfen nicht vertauscht werden; dies würde das Modul beschädigen)
Kompatible Batteriepalette: Das Modul ist mit allen Lithium-Akkupacks kompatibel, die aus 1 bis 4 Zellen in Reihe oder parallel bestehen und eine Nennspannung von 3,7 V (Vollladespannung 4,2 V) aufweisen; dies umfasst 14500, 18650, 21700, Polymer-Lithium-Batterien und andere Batterien jeder Kapazität oder Größe.

Modell mit Smart Button

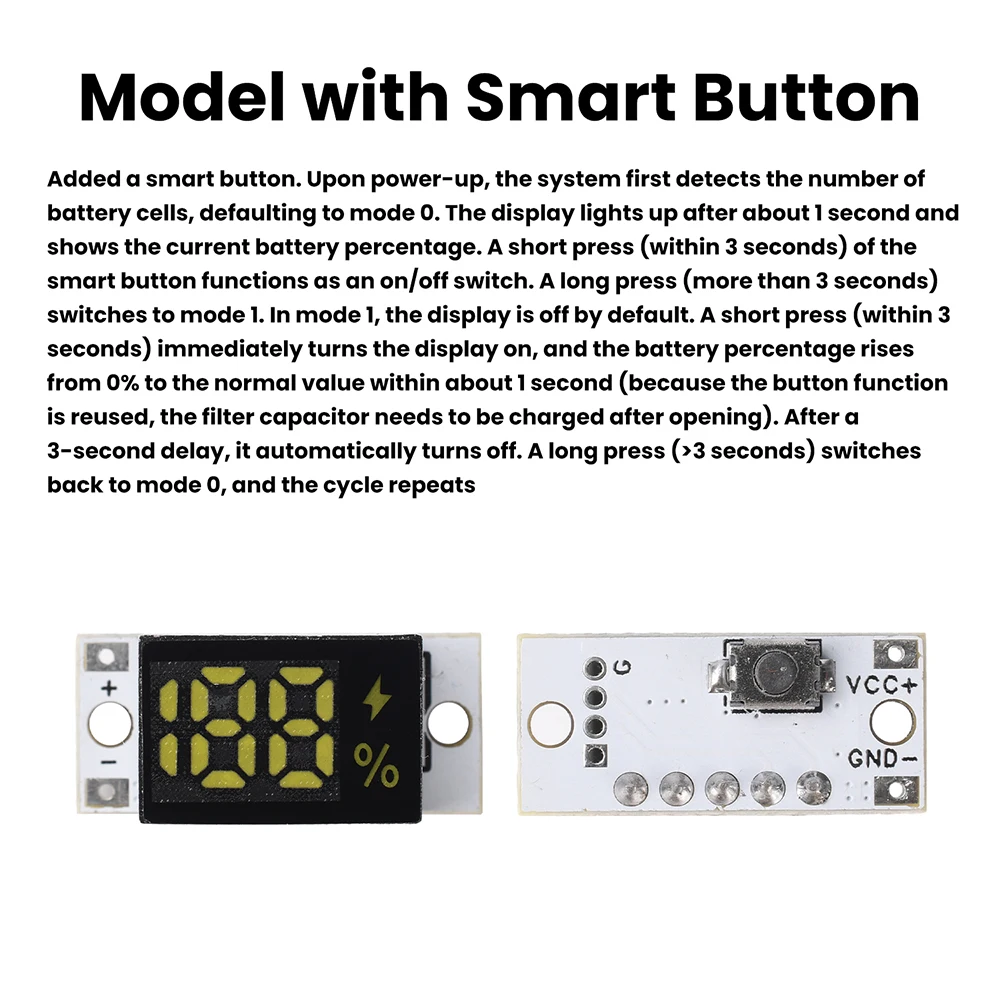

Verfügt über einen Smart-Button. Beim Einschalten erkennt das Gerät zunächst die Anzahl der Batteriezellen; in diesem Zustand ist der Standardmodus Modus 0. Das Display leuchtet nach etwa 1 Sekunde auf und zeigt den aktuellen Batteriestand in Prozent an. Ein kurzes Drücken (weniger als 3 Sekunden) des Smart-Buttons dient als Einschalt-/Funktionstaste; ein langes Drücken (über 3 Sekunden) aktiviert die Modusumschaltfunktion, mit der Sie zu Modus 1 wechseln können. Nach dem Wechsel zu Modus 1 schaltet sich das Display standardmäßig aus. Ein kurzes Drücken (innerhalb von 3 Sekunden) des Smart-Buttons schaltet das Display sofort ein, und der Wert steigt innerhalb von etwa 1 Sekunde von 0 % auf den normalen Batteriestand (da die Tastenfunktionen gemeinsam genutzt werden, muss der Filterkondensator nach dem Einschalten aufgeladen werden), und schaltet sich dann nach einer Verzögerung von 3 Sekunden automatisch wieder aus. Ein

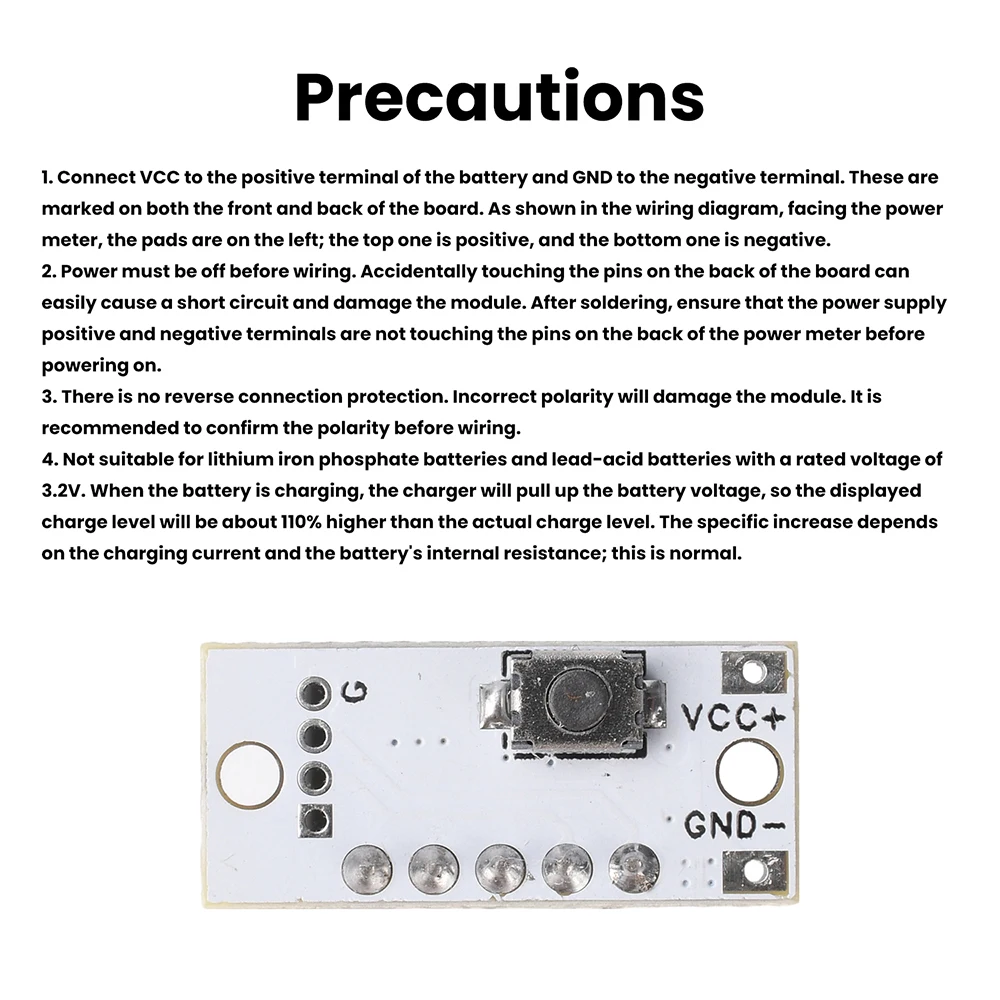

Vorsichtsmaßnahmen

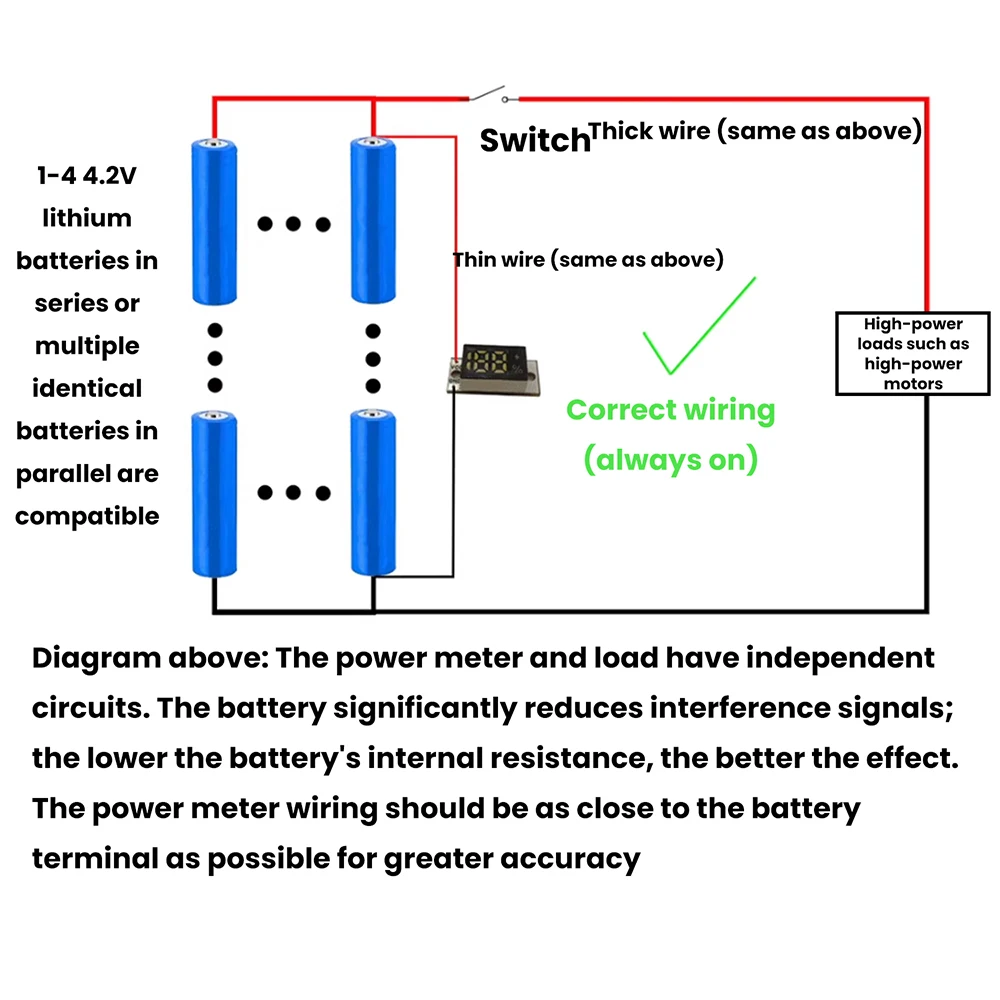

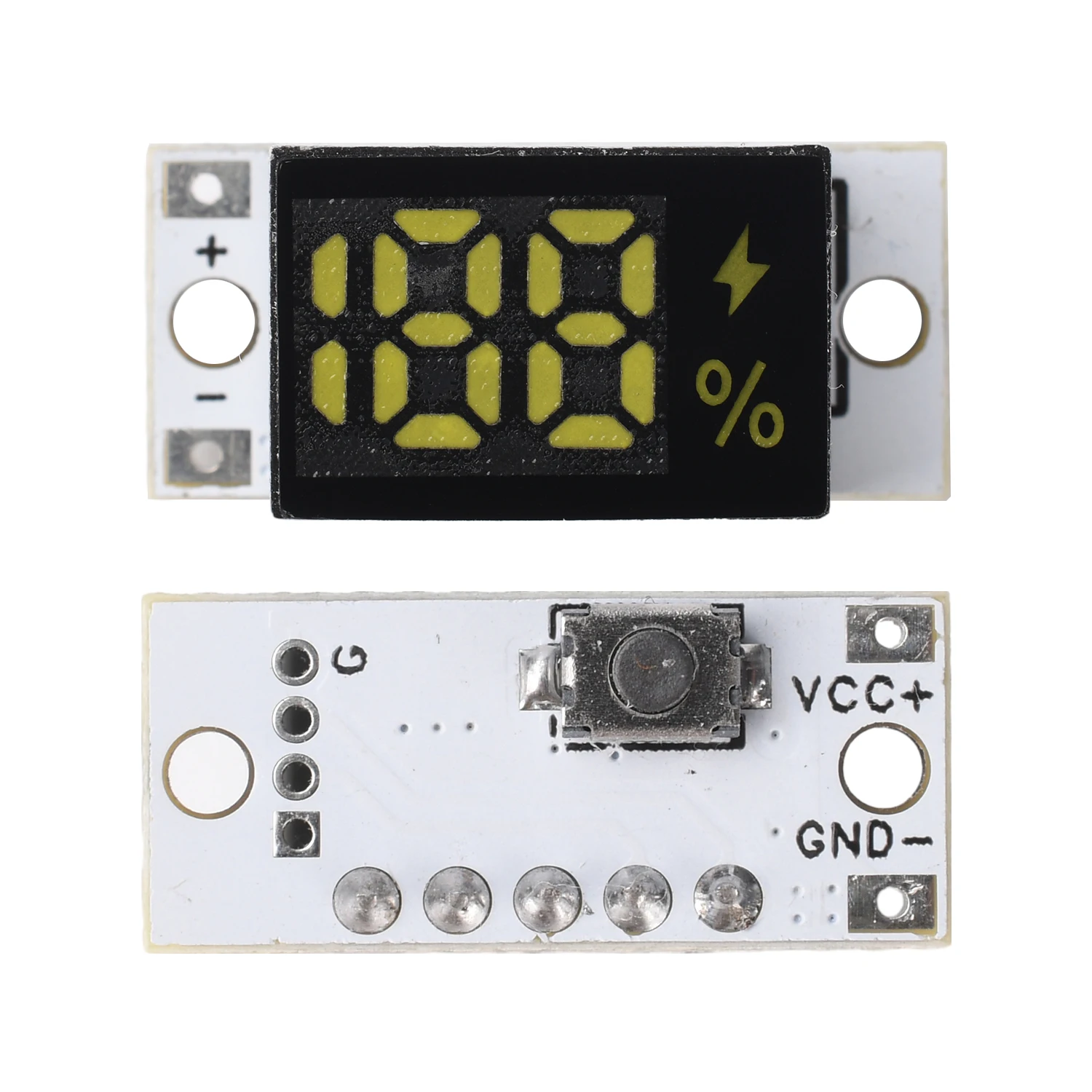

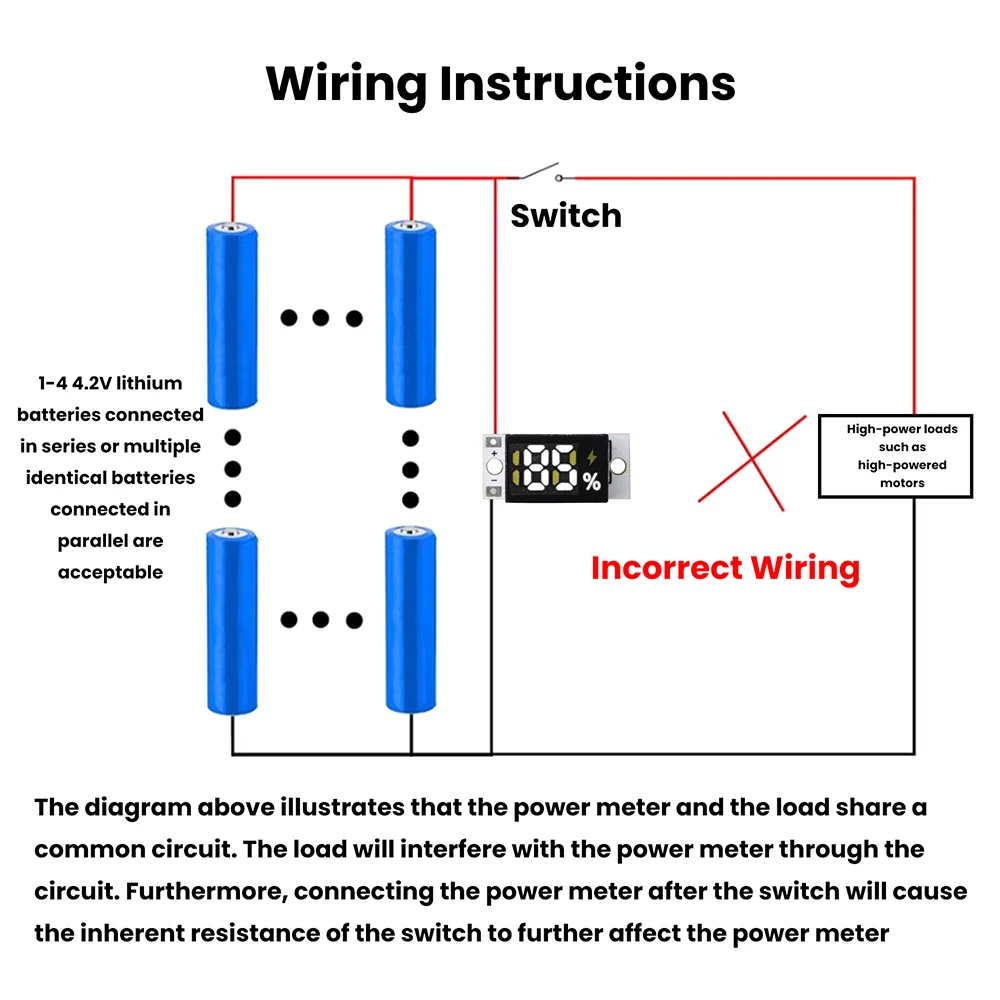

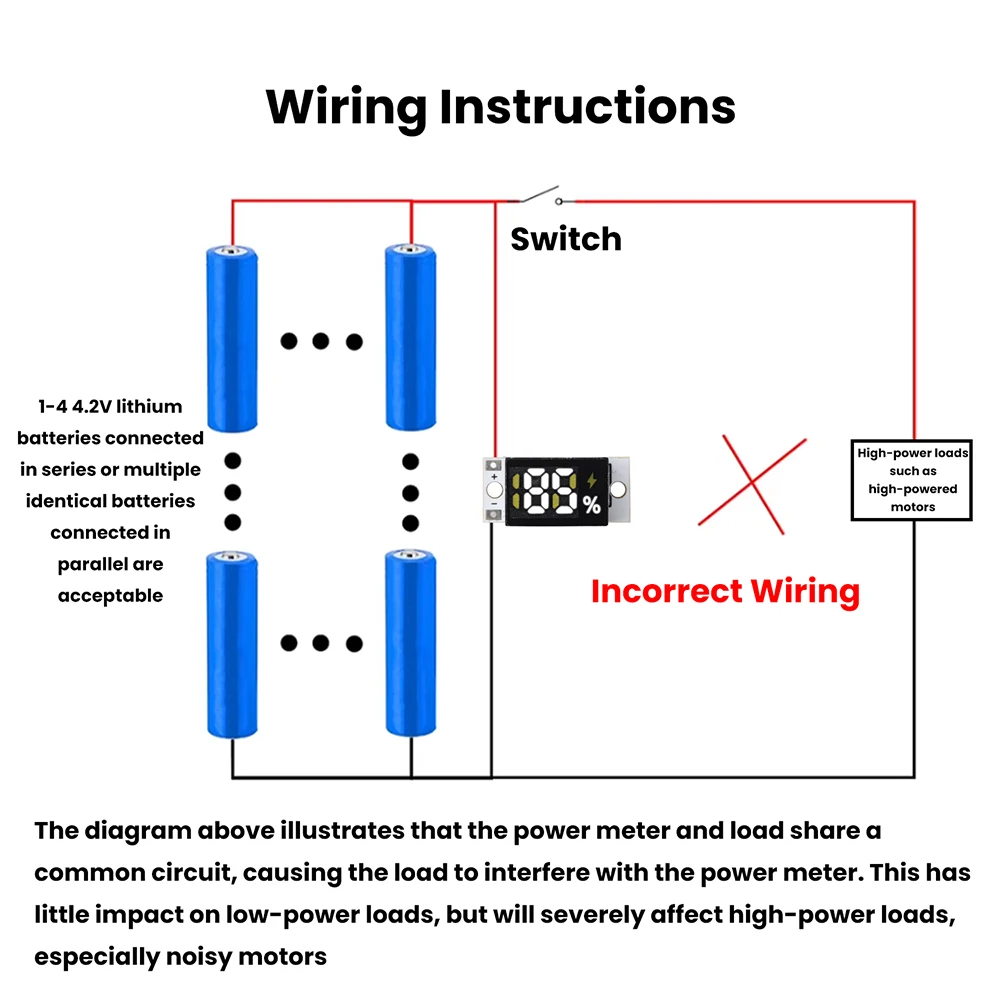

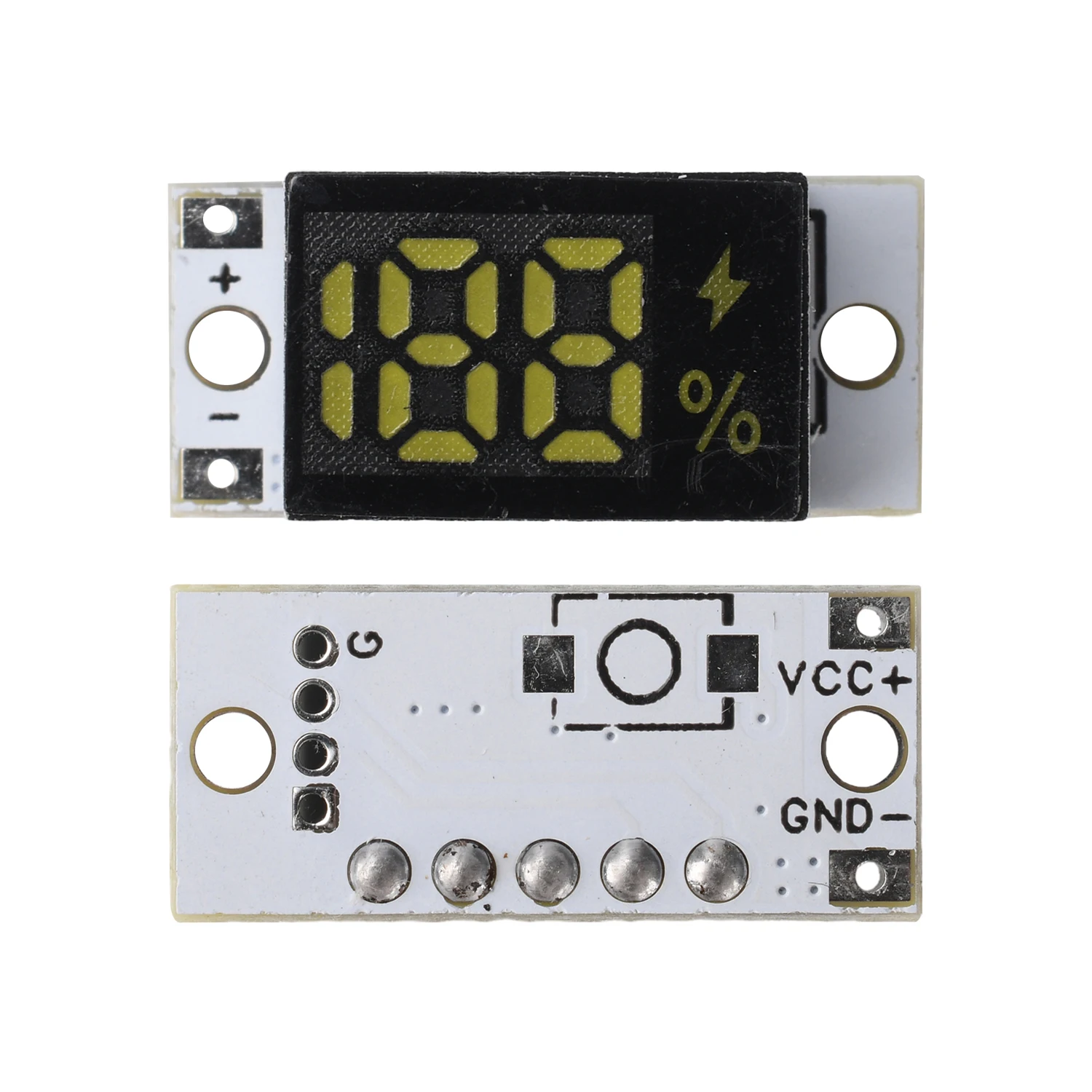

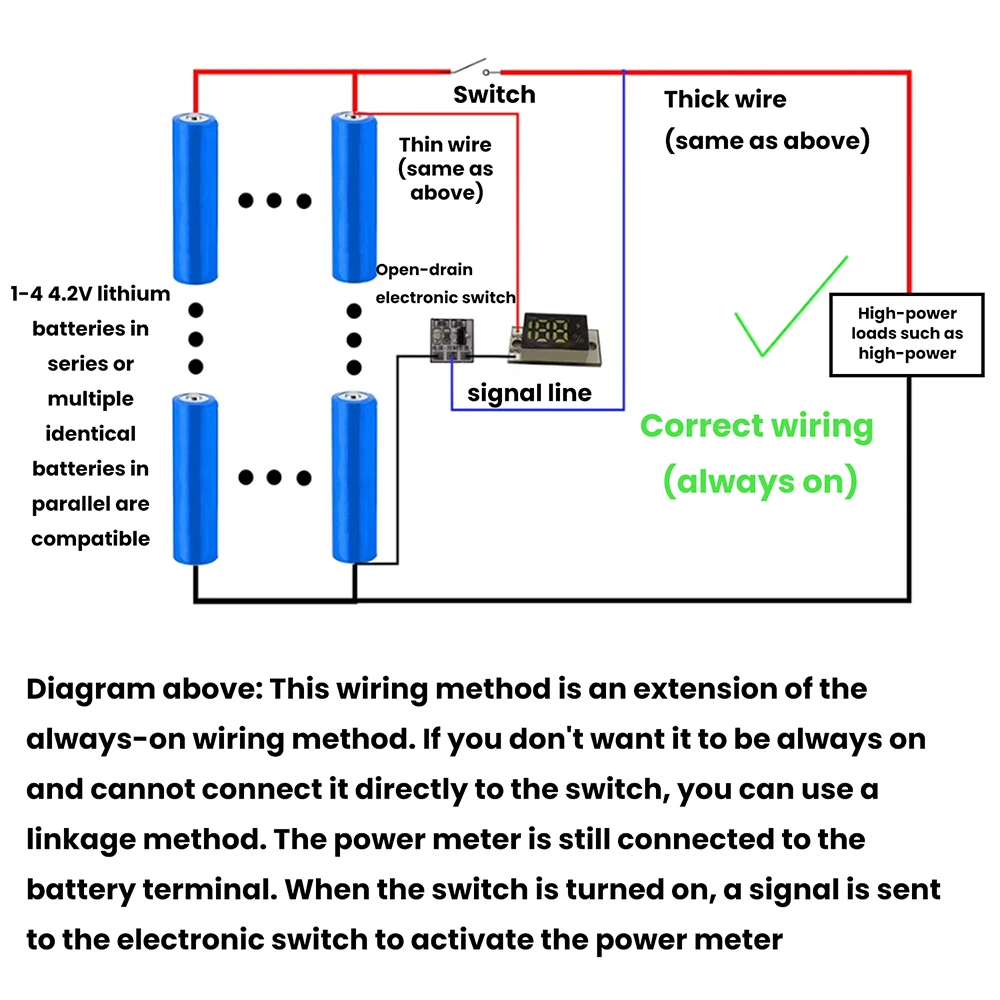

1. Verbinden Sie VCC mit dem Pluspol der Batterie und GND mit dem Minuspol der Batterie; diese sind sowohl auf der Vorder- als auch auf der Rückseite der Platine beschriftet. Wie im Schaltplan gezeigt, befinden sich die Anschlusspunkte beim Blick auf das Batteriemessgerät links – oben ist Plus und unten ist Minus;
2. Stellen Sie sicher, dass der Strom bei der Verdrahtung ausgeschaltet ist; andernfalls kann ein versehentliches Berühren der Pins auf der Rückseite der Platine einen Kurzschluss verursachen und das Modul beschädigen. Überprüfen Sie nach dem Löten, ob die positiven und negativen Anschlüsse die Pin-Pads auf der Rückseite des Batteriemessgeräts nicht berühren, bevor Sie das Gerät einschalten.
3. Es gibt keinen Verpolungsschutz; eine falsche Verbindung der Plus- und Minuspole führt zur Beschädigung des Moduls. Es wird empfohlen, die Polarität vor der Verdrahtung zu überprüfen;
4. Nicht kompatibel mit 3,2V Lithium-Eisenphosphat (LiFePO4)-Batterien oder Blei-Säure-Batterien. Während des Ladevorgangs erhöht das Ladegerät die Batteriespannung, wodurch der angezeigte Ladezustand etwa 110 % höher ist als der tatsächliche Ladezustand. Die genaue Erhöhung hängt vom Ladestrom und dem Innenwiderstand der Batterie ab; dies ist ein normales Phänomen!

Lieferumfang
Modul *1
