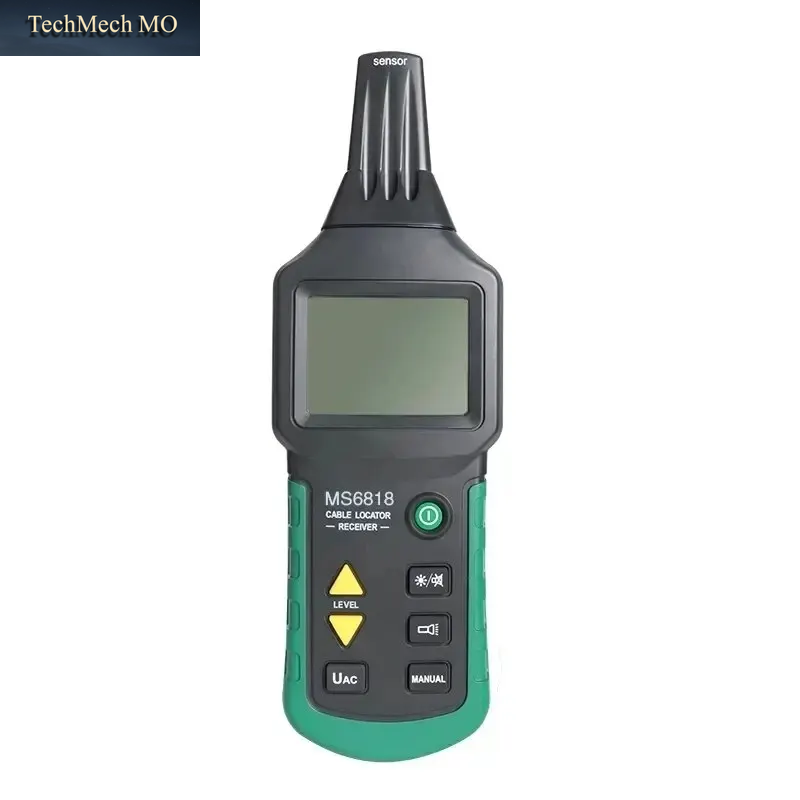

MS6818 Professioneller Kabeltester, 30–400 V AC/DC, Metallrohr-Locator, Wand-Untergrund, Inspektion Der Unterbrechung, Kurzschlusserkennung

Hinweis: Die Kabellänge der Messleitungen beträgt ca. 95 cm. Die in der Bedienungsanleitung angegebene Länge von 1,5 m ist falsch. Bitte beachten Sie die tatsächlich erhaltene Länge.

Das Aussehen des MS6818 wurde aktualisiert (1.5.2026)

Erkennen von Kabeln, Stromleitungen, Wasser-/Gasversorgungsleitungen, die in der Wand oder im Erdreich verlegt sind

Erkennen von Unterbrechungen und Kurzschlüssen in Kabeln und elektrischen Leitungen, die in Wänden oder im Erdreich verlegt sind

Erkennen von Sicherungen und Zuordnen von Stromkreisen

Erkennung von Unterbrechungen und Kurzschlüssen in der Fußbodenheizung

Erkennen von Steckdosen und Verteilerdosen, die versehentlich durch Putz abgedeckt wurden

Eigenschaften :

Der Sender ist mit der Funktion eines AC/DC-Voltmeters ausgestattet, das eine AC/DC-Spannung von 30 bis 400 V auf linearer Basis messen kann.

Der Bildschirm des Senders kann die voreingestellte Sendeleistung, die übertragenen Codes, die eigene Batterieenergie, die erkannte Netzspannung, den AC/DC-Status der erkannten Netzspannung und das Warnsymbol für die Netzspannung anzeigen.

Der Sender verfügt über eine Selbstinspektionsfunktion, um seinen eigenen Betriebsstatus zu erkennen und ihn dem Benutzer auf dem LCD-Bildschirm anzuzeigen

Die Empfindlichkeit des Empfängers kann manuell oder automatisch eingestellt werden

Der Empfänger kann die Frequenz automatisch durchsuchen, sowohl der Sender als auch der Empfänger können im Stummschaltungsmodus arbeiten

Zusätzliche Sender sind zur Erweiterung oder zur Unterscheidung mehrerer Signale erhältlich – kompakt, langlebig und tragbar.

Spezifikation :

Modellnummer: MS6818

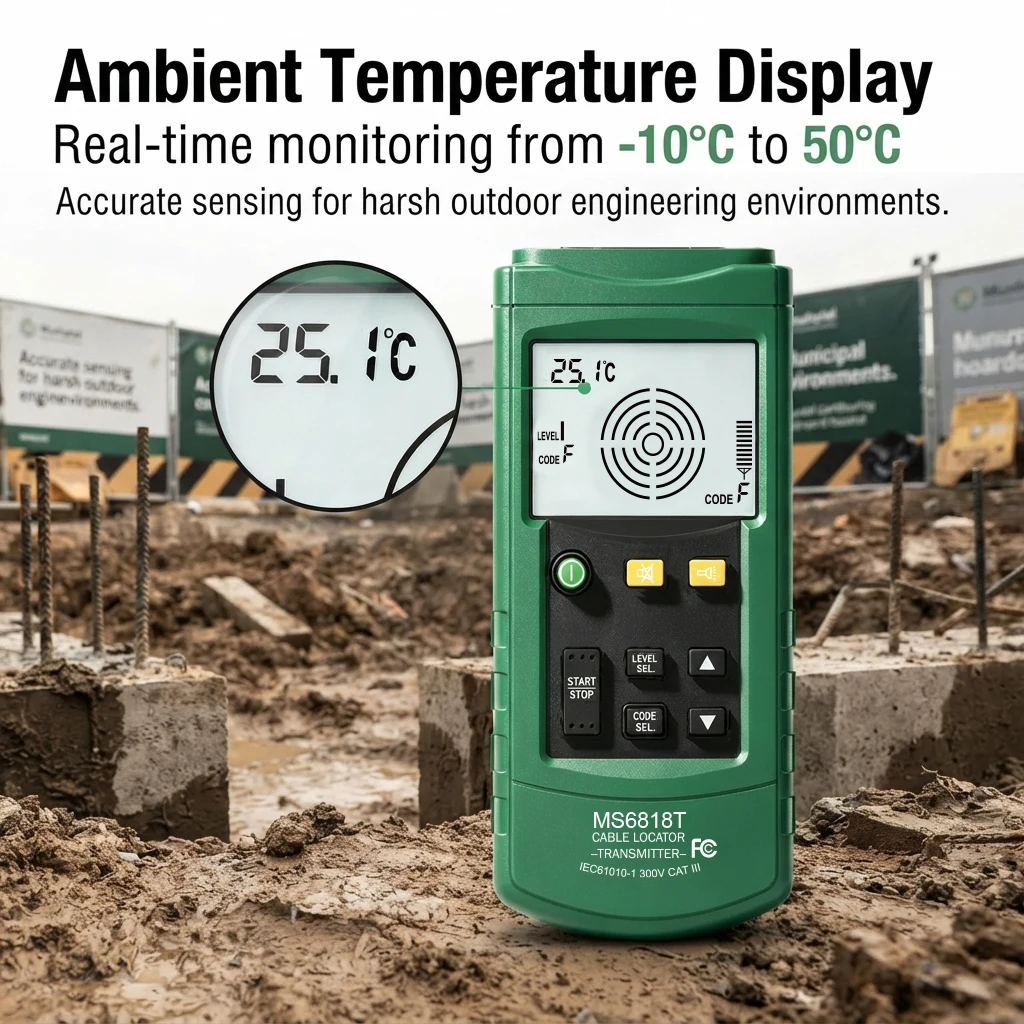

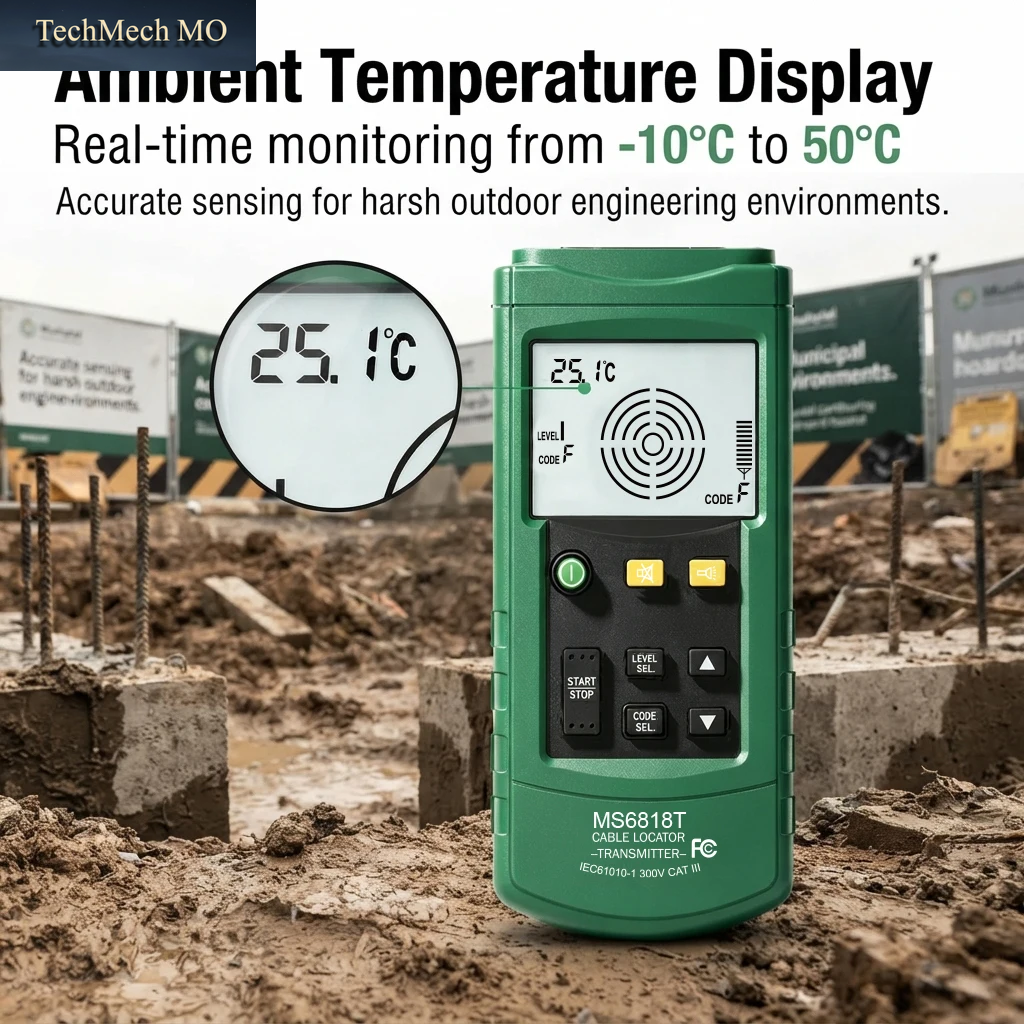

Umgebungstemperaturbereich: -10~50°C +2,5°C

Technische Daten:

Spannungsmessbereich: Sender: 30 V–400 V (AC/DC).

Ausgangssignal: Sender: 125 kHz

Spannung: Sender: maximal 400 V (AC/DC)

Kabeltiefenmessung: Empfänger 0-2,5 m (Wand-/Untergrundkabel)

Hauptspannungsmessung: Empfänger 0–0,4 m

Umweltspezifikationen:

Arbeitsumgebung: Sender: 0~40 °C; Empfänger: 0~40 °C

Lagertemperatur: Sender: -20 °C bis 60 °C; Empfänger: -20 °C bis 60 °C

Relative Luftfeuchtigkeit (keine Kondensation): Sender Maximum: 80 %; Empfänger Maximum: 80 %

Messhöhe: Sender maximal: 2000 m; Empfänger maximal: 2000 m

Batterie: 6 x 1,5V AAA-Batterien (NICHT enthalten) 1 x 9V-Batterie (NICHT enthalten)

Hinweis

Dieser Detektor kann messen, ob das zu messende Objekt geladen ist. Um Stromschläge und Verletzungen zu vermeiden, sorgen Sie bitte für Isolationsschutz gemäß den industriellen Sicherheitsvorschriften.

2. Bei Arbeiten mit einer Spannung von mehr als 120 V (60 V) Gleichstrom oder 50 V (25 V) Wechselstrom ist zur Vermeidung von Stromschlägen unbedingt die Einhaltung der Sicherheitsvorschriften für hohe Berührungsspannungen und der DIN VDE Vorschriften zu beachten. Die Werte in Klammern gelten für eingeschränkte Bereiche wie medizinische Einrichtungen, landwirtschaftliche Betriebe usw.

3. Beim Einsetzen oder Austauschen der Batterie achten Sie bitte unbedingt auf die korrekte Polarität der Batterie. Bei falscher Polarität kann es zu Schäden am Gerät kommen.

Paketinhalt:

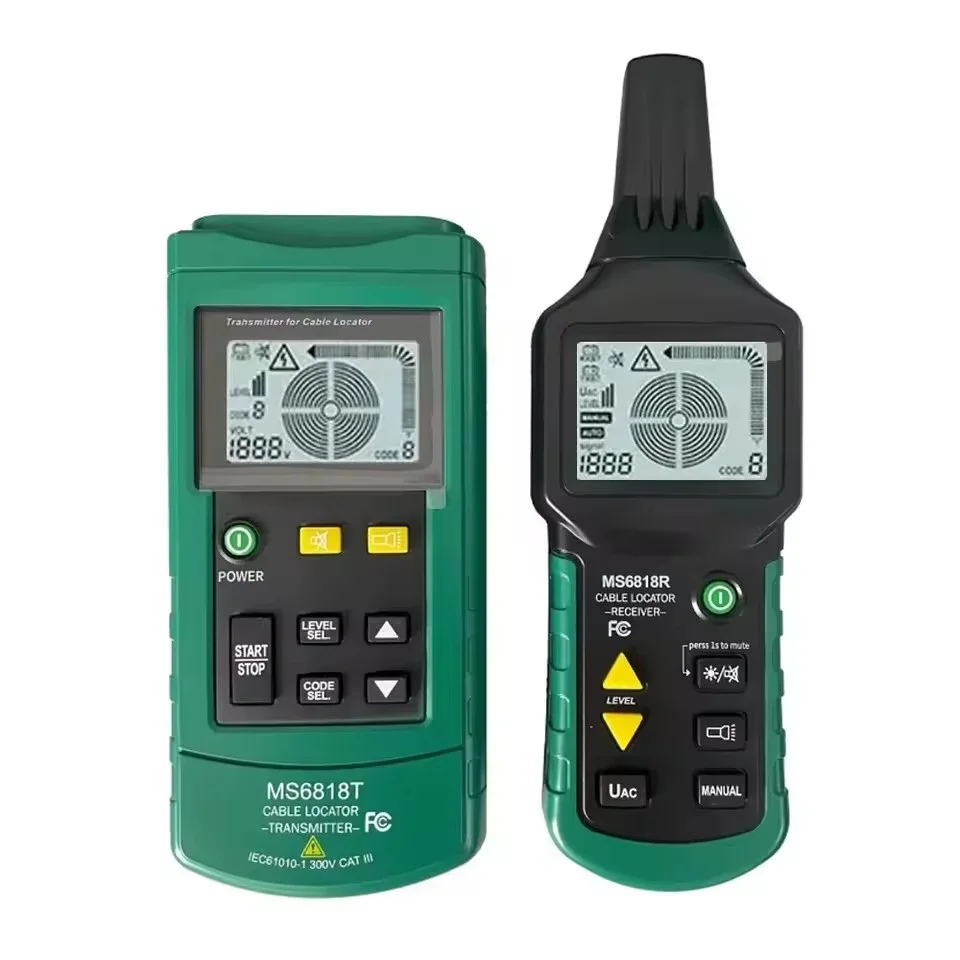

1 x MS6818 Empfänger
1 x Sender
1 x Messleitungen (schwarz und rot), Kabellänge ca. 95 cm
1 x Prüfspitze (Schwarz & Rot)
1 x Krokodilklemmen (schwarz und rot).
1 x Erdungsstab
1 x Benutzerhandbuch

Detailbilder:
