Seesii NanoVNA-H & NanoVNA-H4 Vektornetzwerkanalysator 10KHz-1.5GHz MF HF VHF UHF Antennenanalysator Antennentuner Nano VNA SWR Phasenverzögerung

NanoVNA-H Option
Eigenschaften:

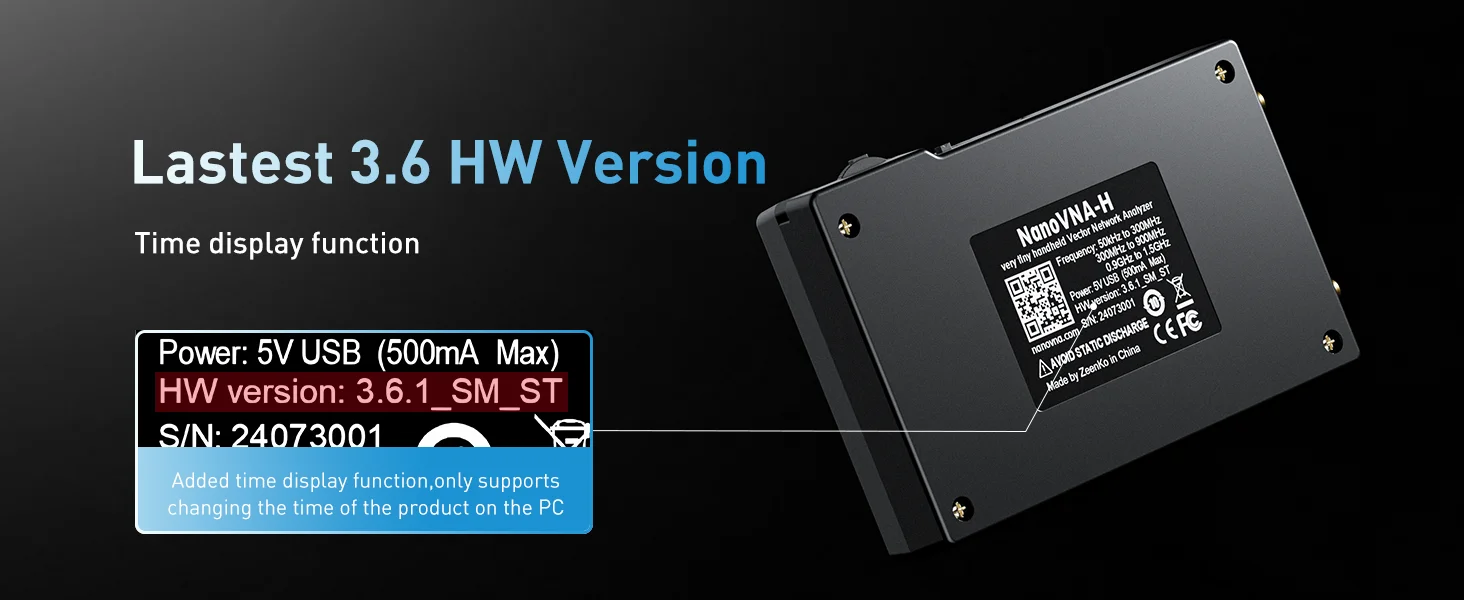

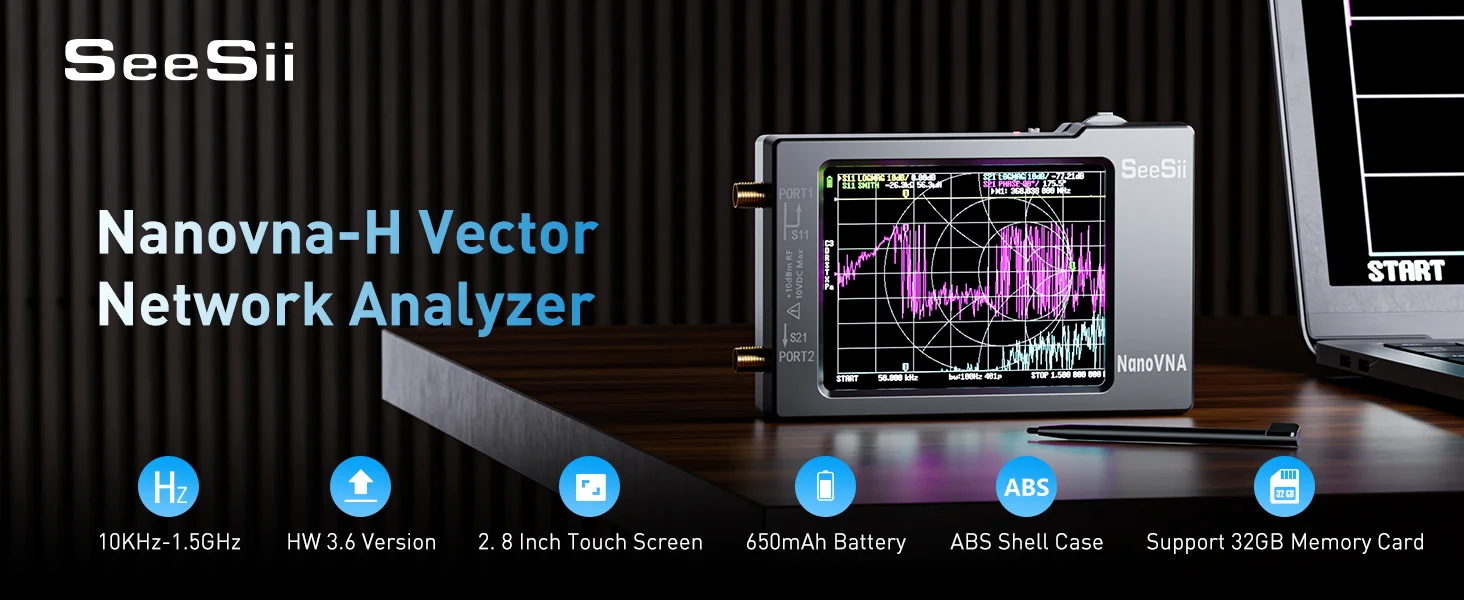

  • Verbesserter Nanovna-H HW3.6: Der SeeSii Nanovna-H Vektornetzwerkanalysator wurde von Hugen entwickelt. Mit der neuesten Version 3.6, einem Messbereich von 10 kHz bis 1,5 GHz, einem 2,8-Zoll-LCD-Touchscreen und einem kompakten und tragbaren Design. Dieser Antennenanalysator bietet hervorragende Vektornetzwerkmessfunktionen und ist perfekt für die Bewertung von Antennenresonanz und SWR. Er ist ein sehr handlicher und intelligenter Mini-Analysator für Elektronikingenieure, Amateurfunker oder Radio-DIY-Amateure.

  • Verbesserter Frequenzalgorithmus: Der verbesserte Frequenzalgorithmus nutzt die ungerade harmonische Erweiterung des si5351 und unterstützt Messungen bis 1,5 GHz. Die Metallabschirmung reduziert externe Störungen und verbessert die Genauigkeit. Der direkte Ausgang des si5351 bietet einen Dynamikbereich von 70 dB (50 K-300 MHz), 60 dB (300 M-900 MHz) und 40 dB (900 M-1,5 GHz). Die Standard-Firmware unterstützt die Messung der Antennenleistung.

  • Multi-TX/RX-Funktion: Die Standard-Firmware wird hauptsächlich zur Messung der Antennenleistung verwendet. Die TX/RX-Methode kann die vollständigen S11/S21-Parameter messen (erfordert manuelles Austauschen der Transceiver-Port-Verkabelung).

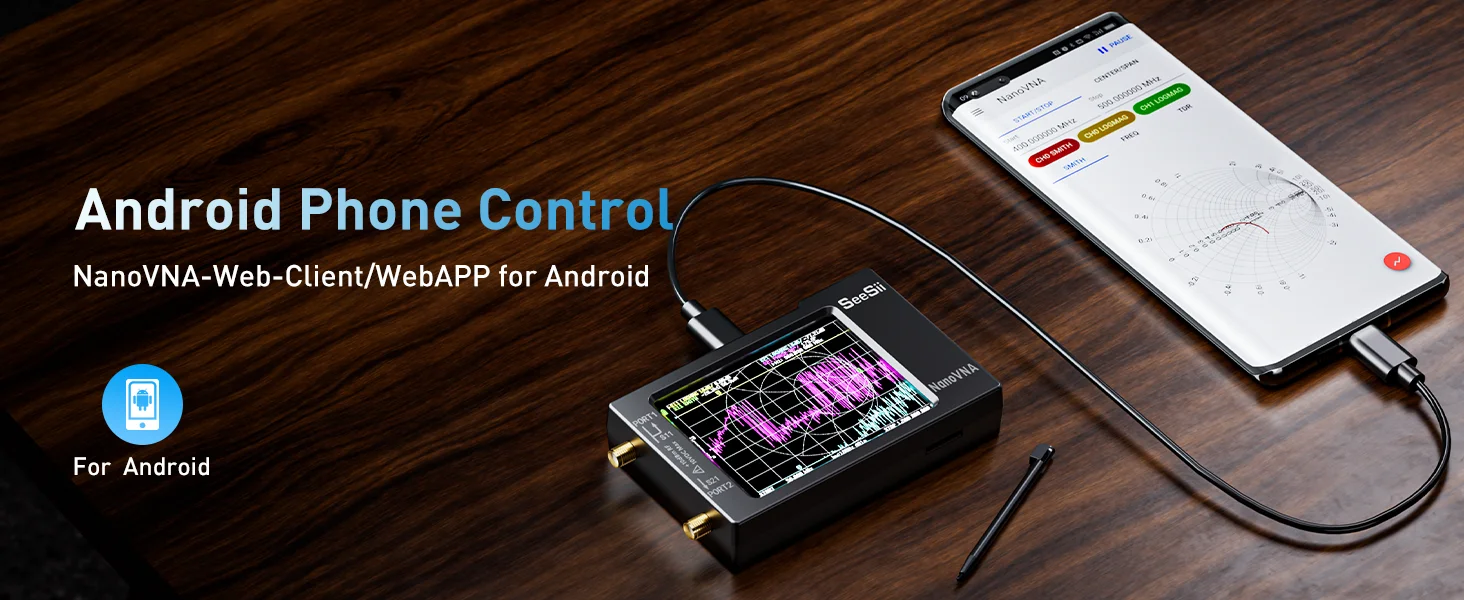

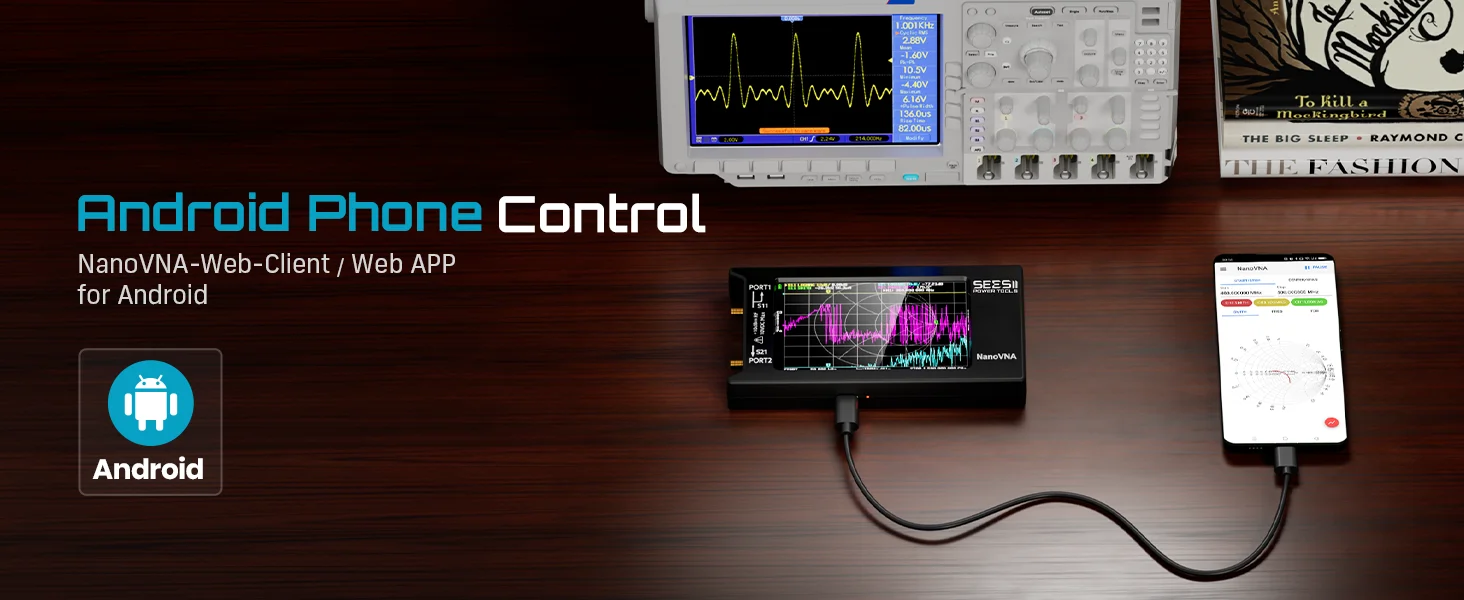

  • Android- und PC-Softwaresteuerung: Der NanoVNA-Analysator verwendet die NanoVNASaver-Software, die eine Verbindung zum Gerät herstellt, Daten extrahiert und sie im Touchstone-Format zur Anzeige auf einem Computer speichert

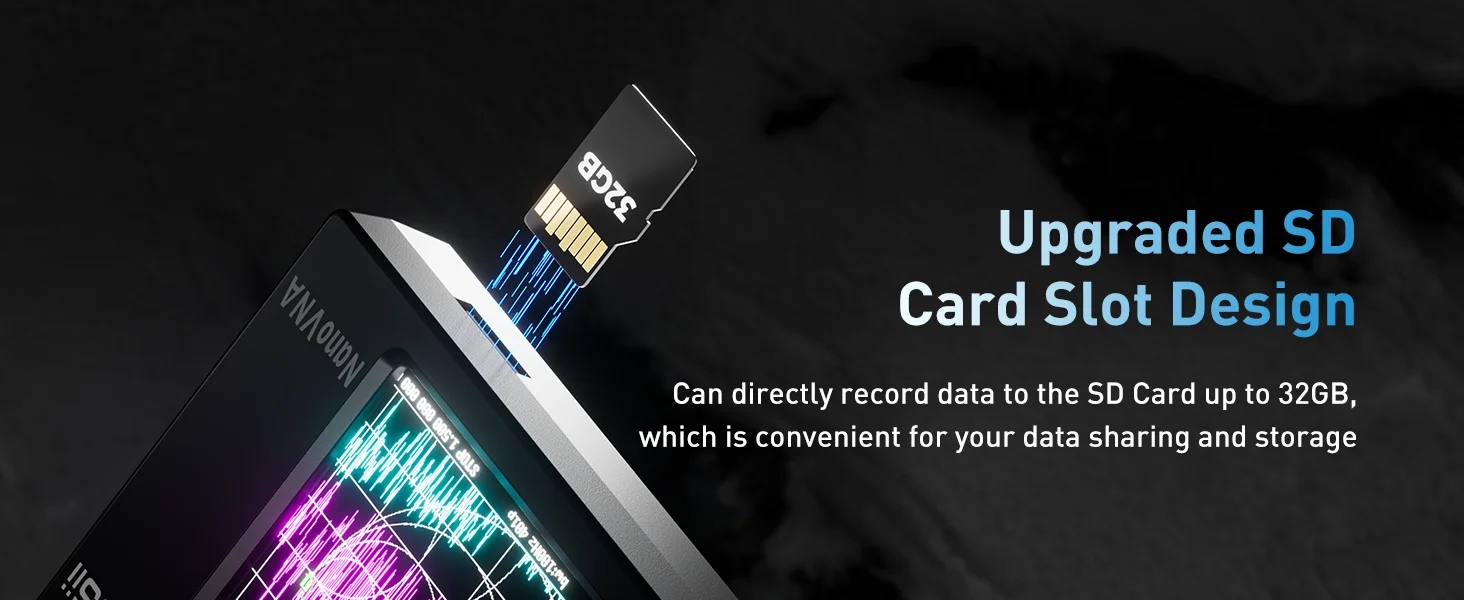

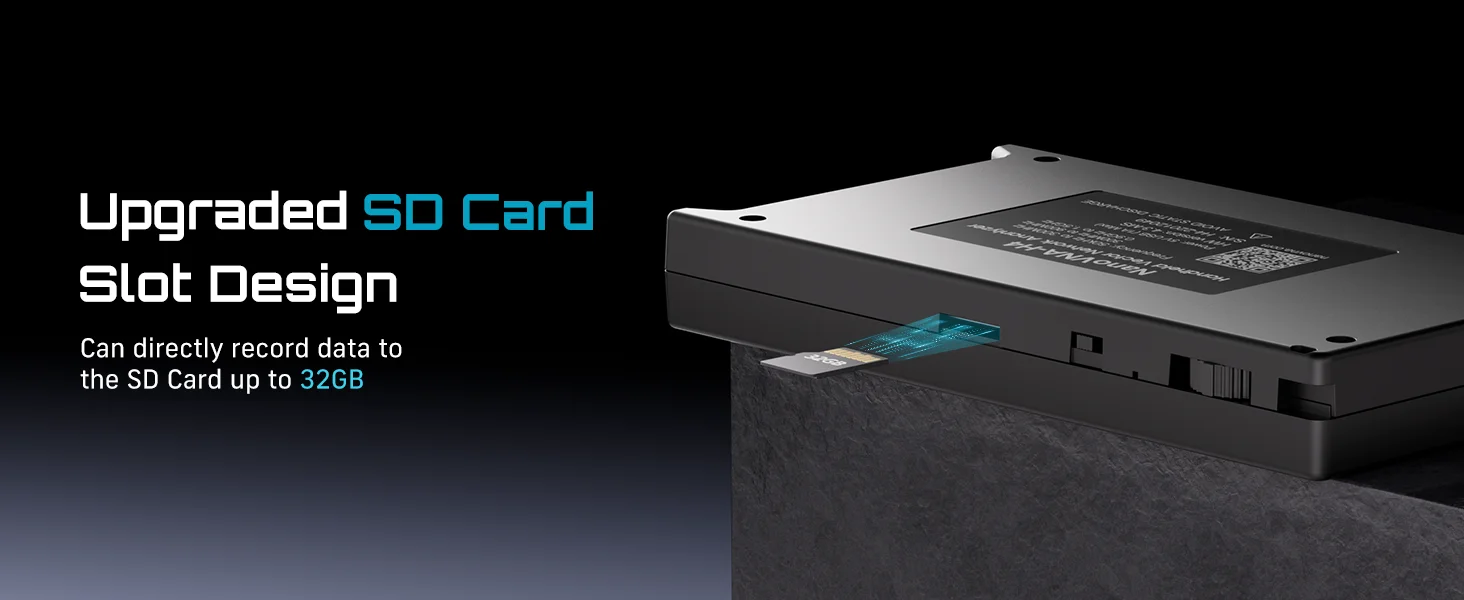

  • Integrierter Micro-SD-Anschluss & Zeitanzeige: Der neueste Antennenanalysator mit MicroSD-Kartenanschluss, sodass Sie Feldtestdaten oder Bildschirme jederzeit auf einer MicroSD-Karte speichern können, unterstützt bis zu 32 GB Speicherkarte. (Nicht im Lieferumfang enthalten). Darüber hinaus, im Gegensatz zu älteren NanoVNA-Versionen, können Datum und Uhrzeit angepasst werden, was für Sie praktisch ist, um Daten weiter aufzuzeichnen und zu speichern. Die Standard-Firmware-Hauptfunktion wird zur Messung der Antennenleistung verwendet.

H Spektrumanalysator

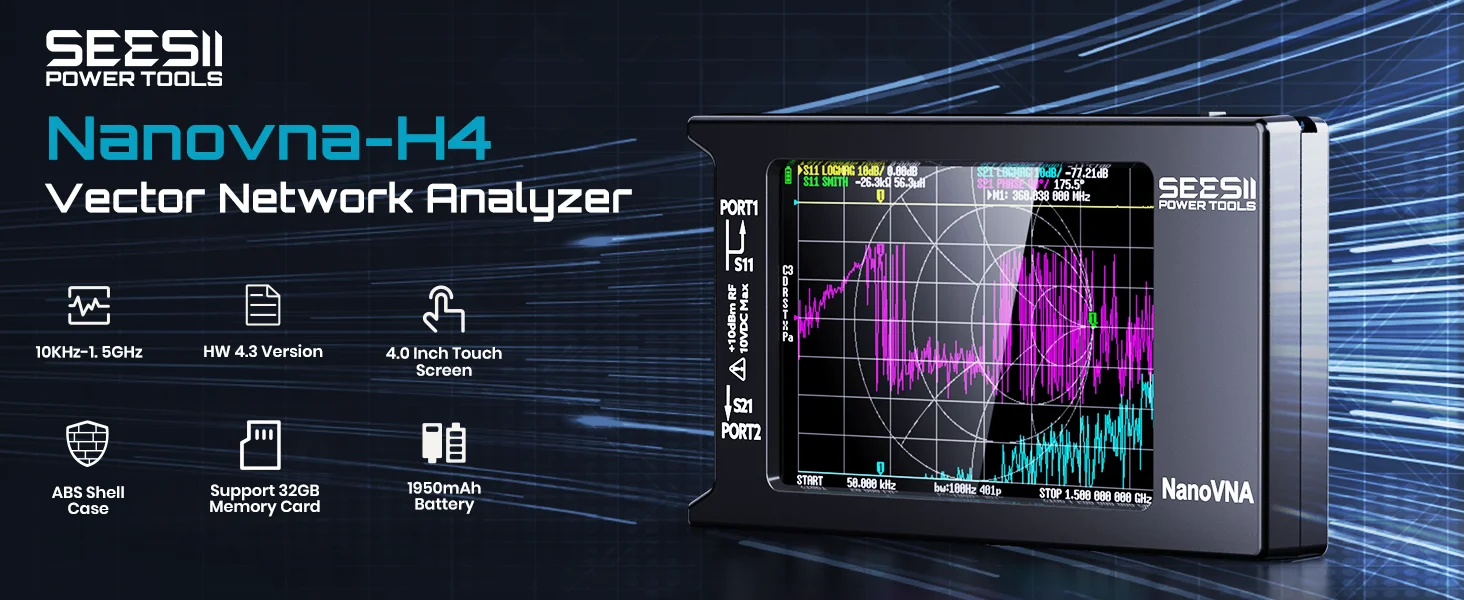

NanoVNA-H4 Option

Eigenschaften:
Dieser Nano VNA ist ein DIY-Produkt, das perfekte Vektornetzwerk-Messfunktionen bietet, winzig und handlich, eigenständig mit 4-Zoll-LCD-Display, tragbar mit 1950-mAh-Akku oder USB-Stromversorgung.
Der verbesserte Frequenzalgorithmus kann die ungerade harmonische Erweiterung des si5351 nutzen, um die Messfrequenz bis zu 1,5 GHz zu unterstützen. Der Frequenzbereich von 50 kHz bis 300 MHz des direkten Ausgangs des si5351 bietet eine Dynamik von besser als 70 dB, das erweiterte Band von 300 MHz bis 900 MHz bietet eine Dynamik von besser als 60 dB und das Band von 900 MHz bis 1,5 GHz bietet eine Dynamik von besser als 40 dB.
Die Standard-Firmware-Hauptfunktion wird zur Messung der Antennenleistung verwendet. Die TX/RX-Methode kann die vollständigen S11- und S21-Parameter messen. Wenn Sie S12 und S22 erhalten möchten, müssen Sie die Verkabelung des Transceiver-Ports manuell austauschen.

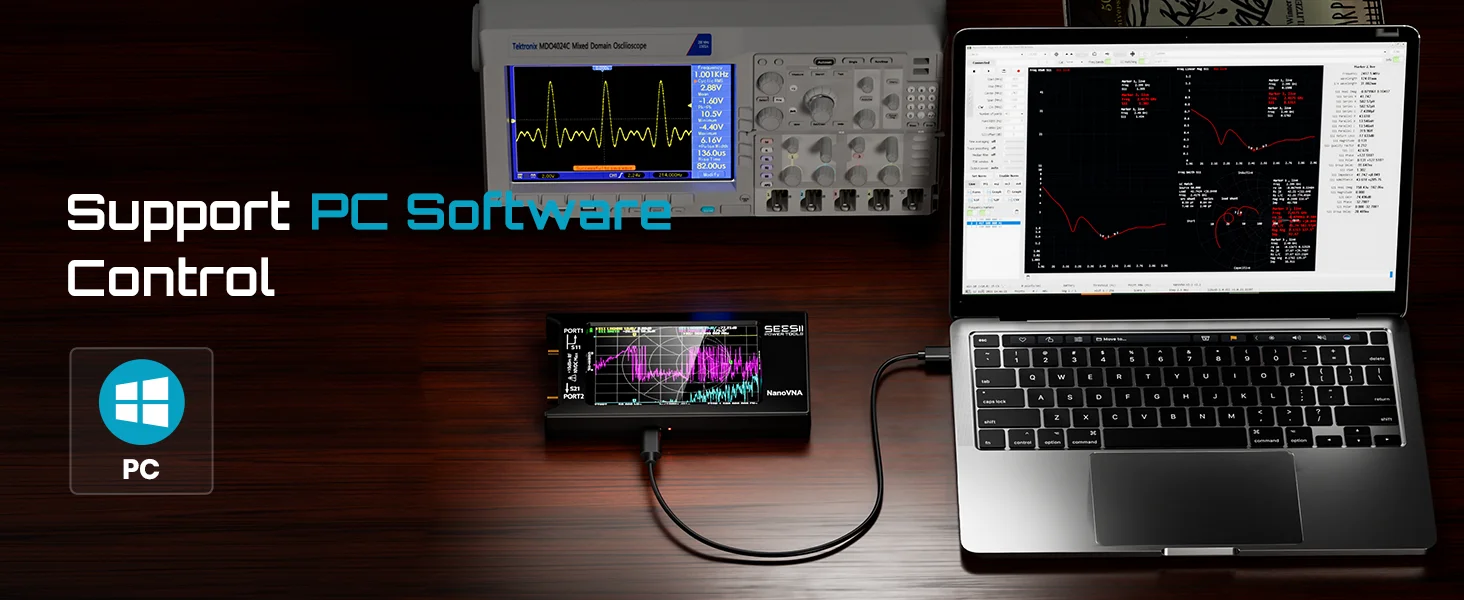

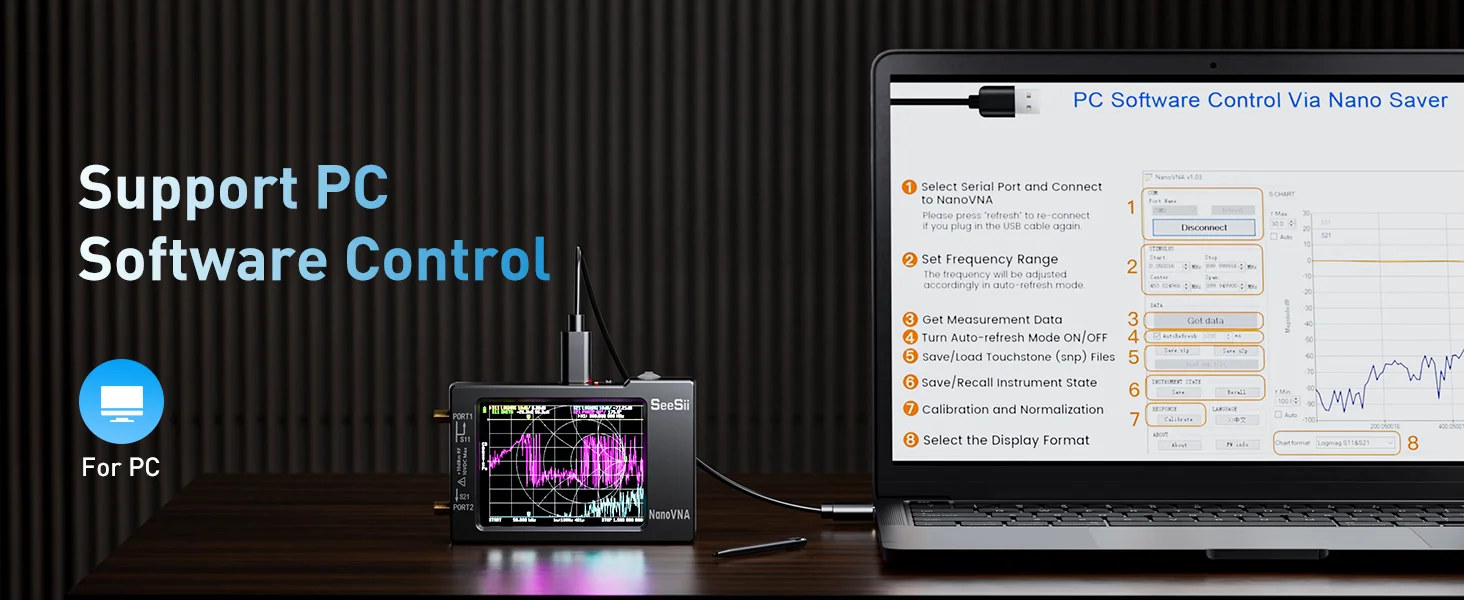

Mit der PC-Software NanoVNASaver kann es eine Verbindung zu einem NanoVNA herstellen und die Daten zur Anzeige auf einem Computer sowie zum Speichern in Touchstone-Dateien extrahieren. Wir können Touchstone-Dateien (snp) für verschiedene Funkdesign- und Simulationssoftware über die PC-Software exportieren.
Die Metallabschirmung soll externe Störungen reduzieren und die Messgenauigkeit verbessern.

Spezifikationen:
ABS-Gehäuse: 75 mm x 133 mm x 18 mm (ohne Vorsprünge)

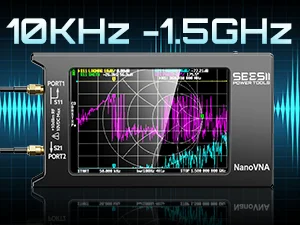

Messfrequenz: 10 kHz – 1,5 GHz

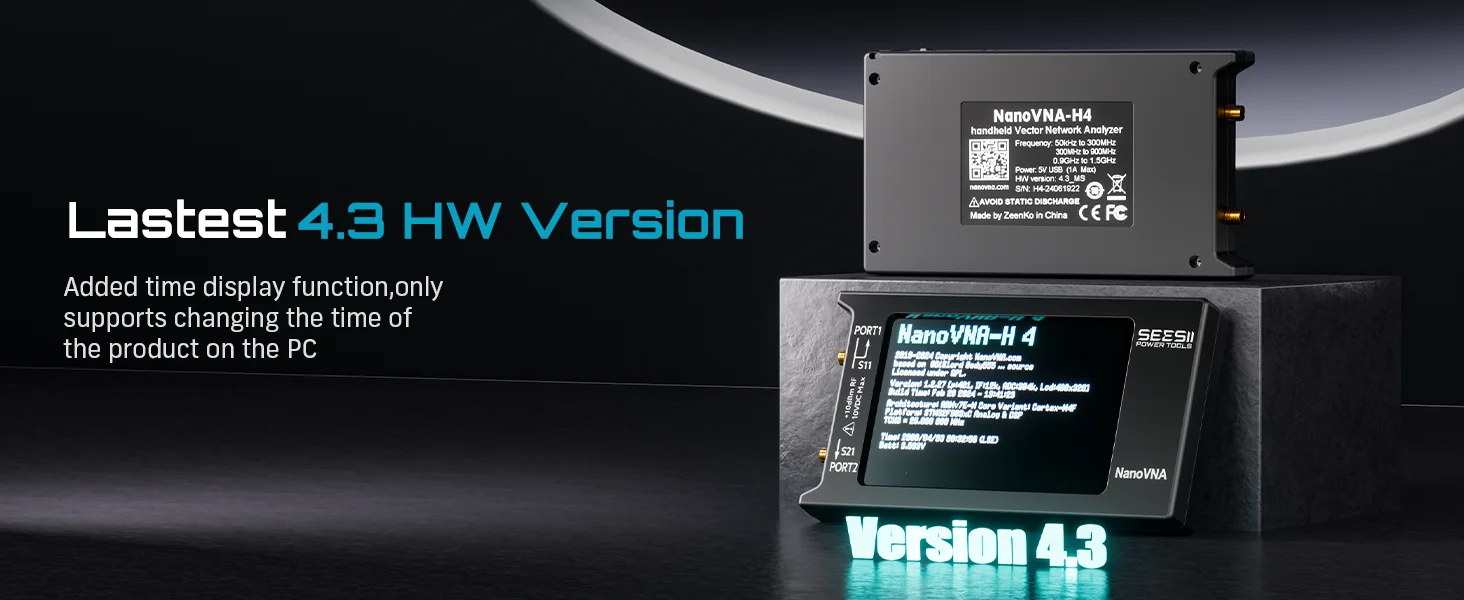

HW-Version: 4.3
HF-Ausgang: 0 dBm (±2 dBm)
Messbereich: 70 dB (50 kHz–300 MHz), 60 dB (300 MHz–900 MHz), 40 dB (0,9 GHz–1,5 GHz);
Bei der Verwendung harmonischer Messungen kann es zu Fehlern kommen, die durch die nichtlineare Transformation der Grundwelle verursacht werden.
Port SWR: < 1,1
Display: 3,95 Zoll TFT (320 x 480)
USB-Schnittstelle: USB Typ-C Kommunikationsmodus: CDC (seriell)

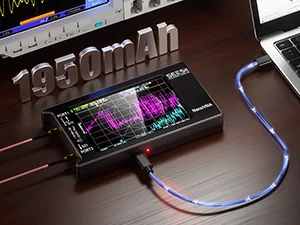

Stromversorgung: USB 5V 200mA, eingebauter 1950mAh Akku, maximaler Ladestrom 1A
Anzahl der Scanpunkte: 101 (fest)
Anzeige-Tracking: 4, Markierung: 4, Einstellungsspeicherung: 5
Frequenztoleranz: <2,5 ppm
Frequenzstabilität: <0,5 ppm
