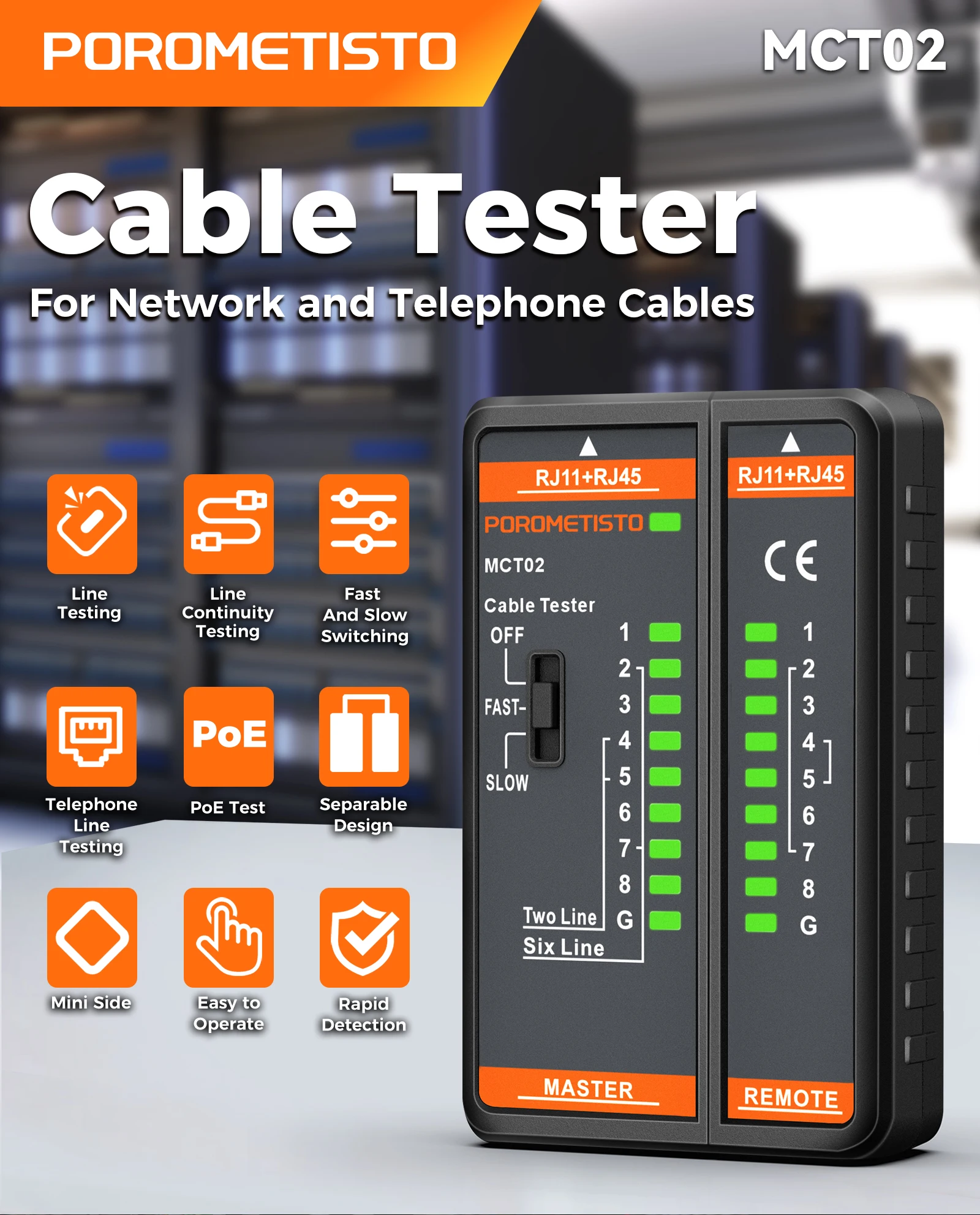

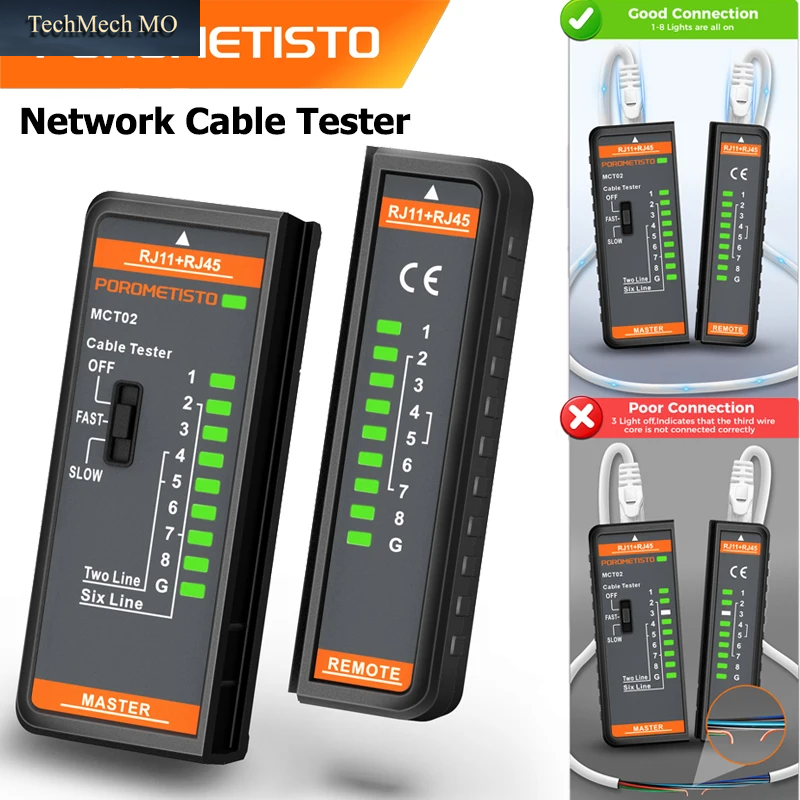

POROMETISTO MCT02 RJ45 RJ11 Netzwerkkabeltester 8P/6P/4P/2P Geschirmter Kabeltester Telefonleitung LAN Netzwerkkabeldetektor

POROMETISTO MCT02 RJ45 RJ11 Netzwerkkabeltester 8P/6P/4P/2P Abgeschirmter Kabeltester Telefonleitung LAN-Netzwerk-Drahtdetektor

Bedienungsanleitung Hinweis:

Wenn Sie das Instrument nicht benutzen, schalten Sie es rechtzeitig aus.

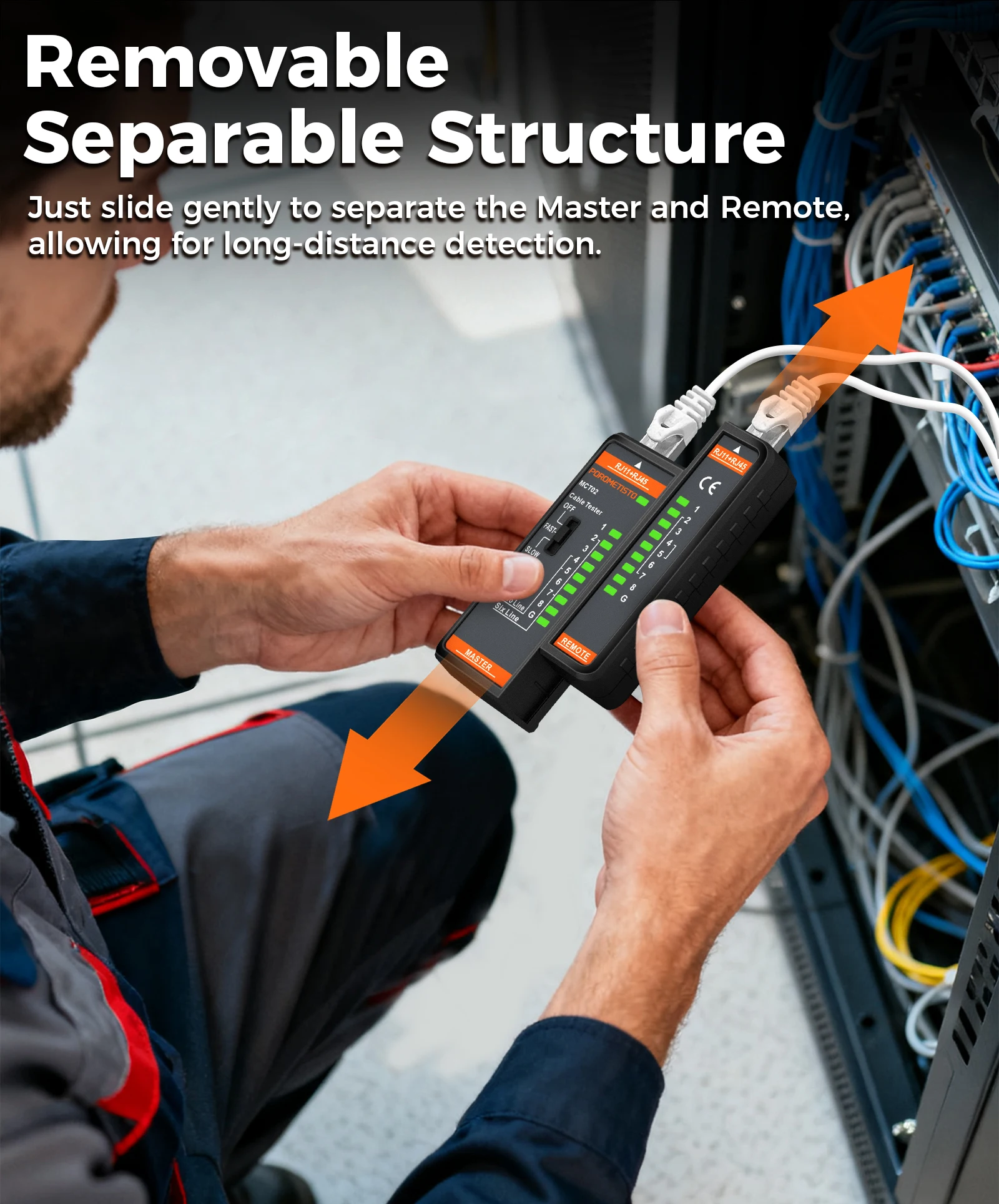

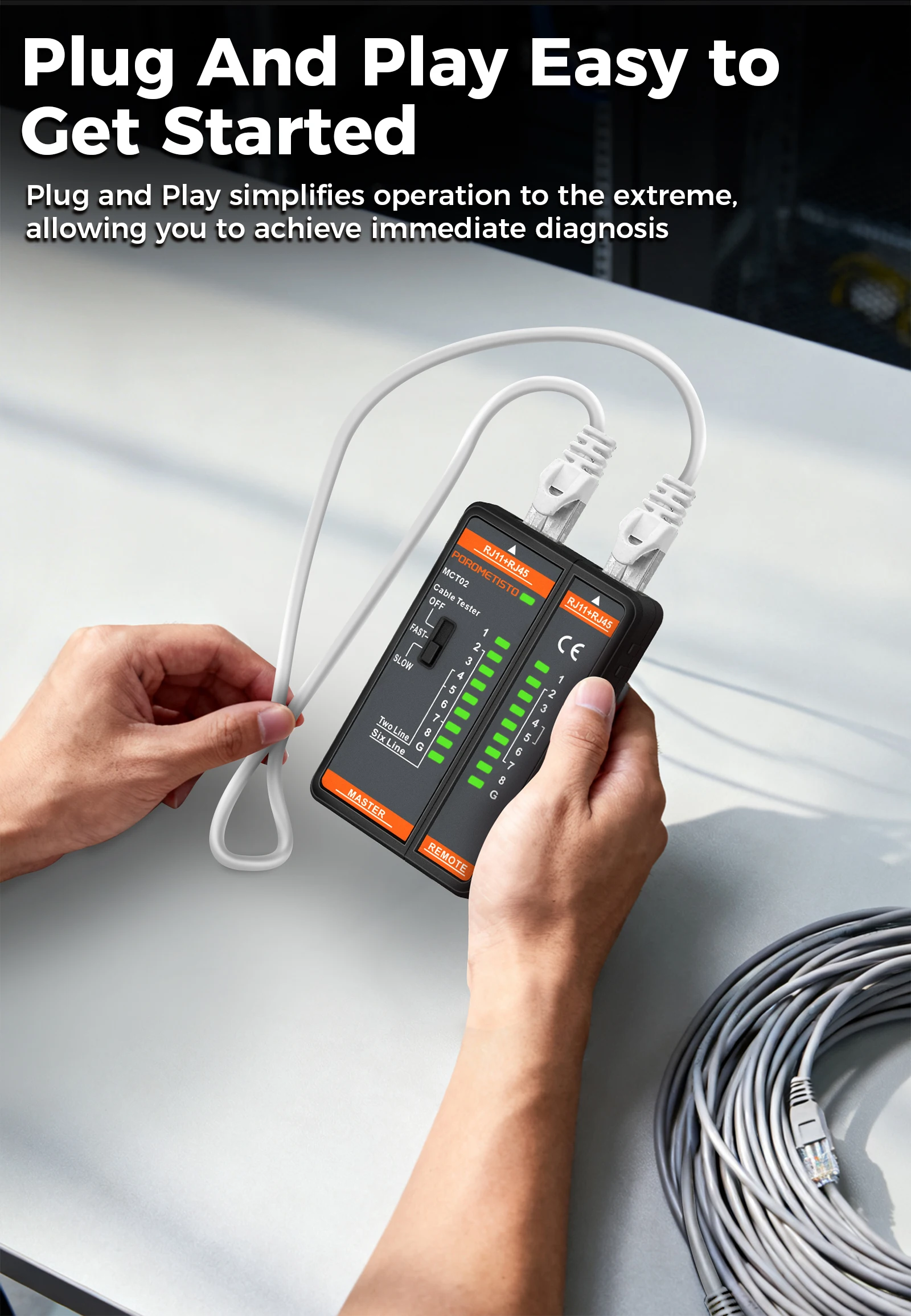

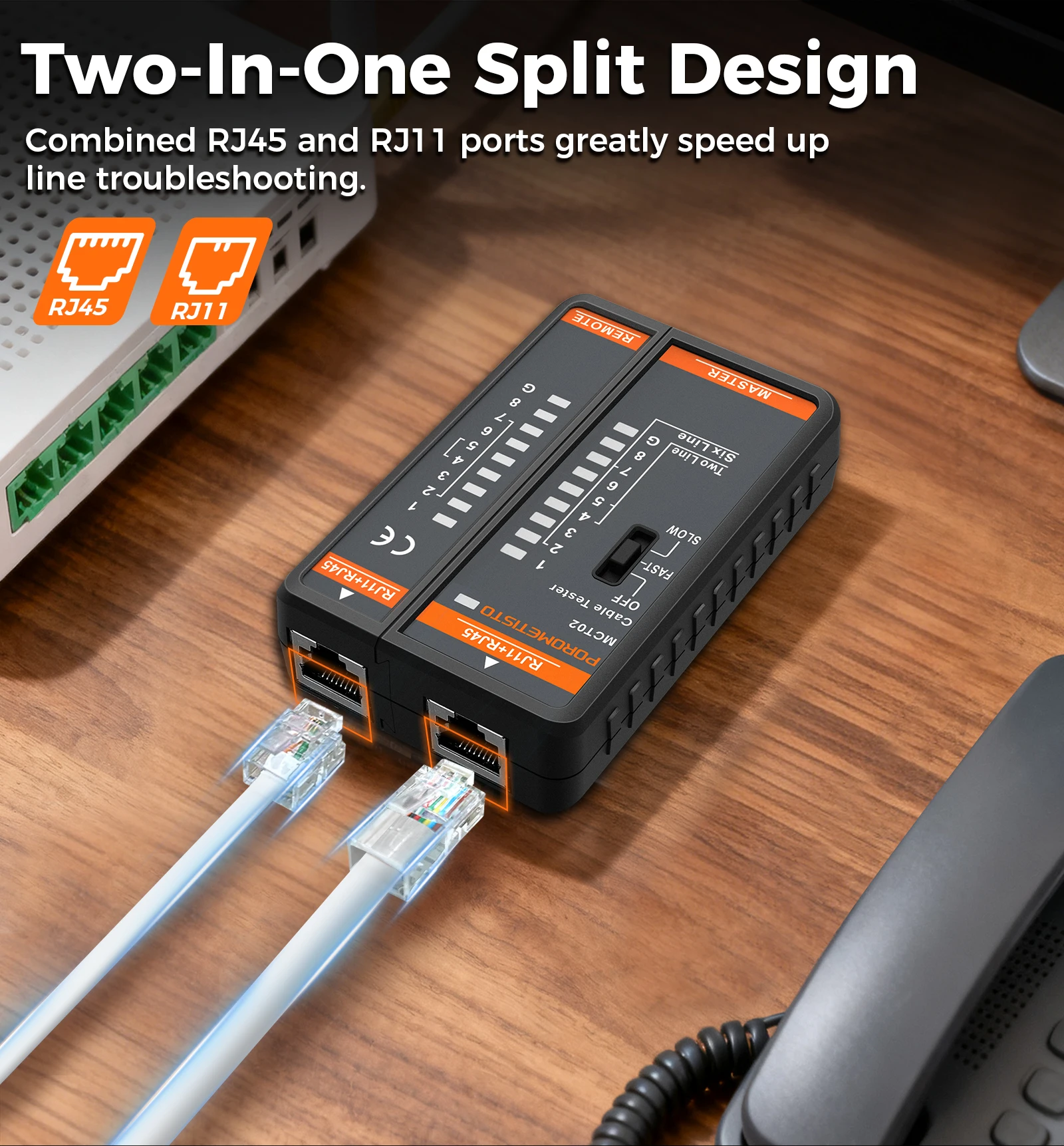

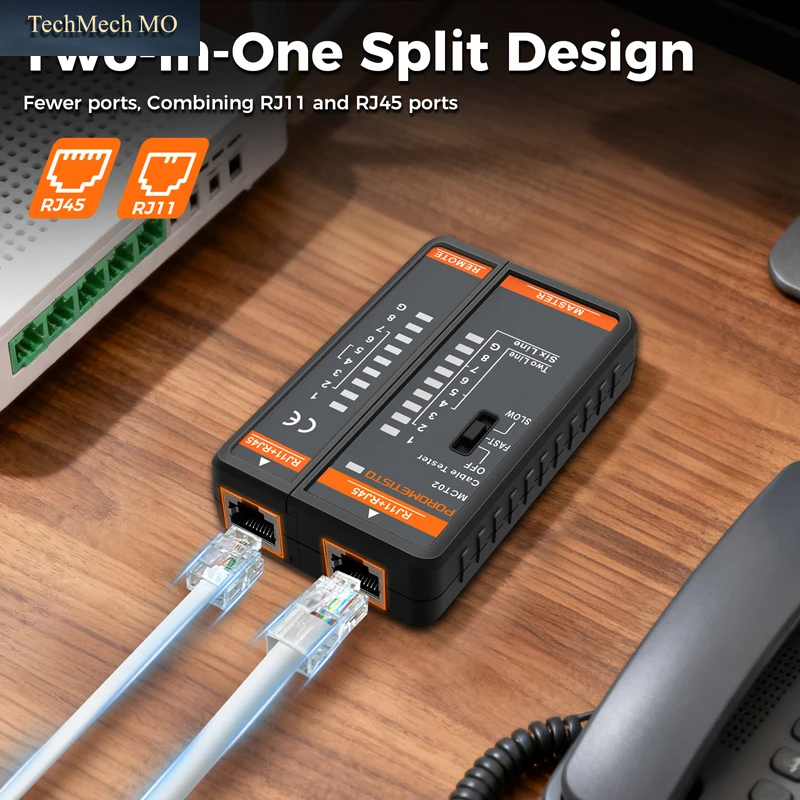

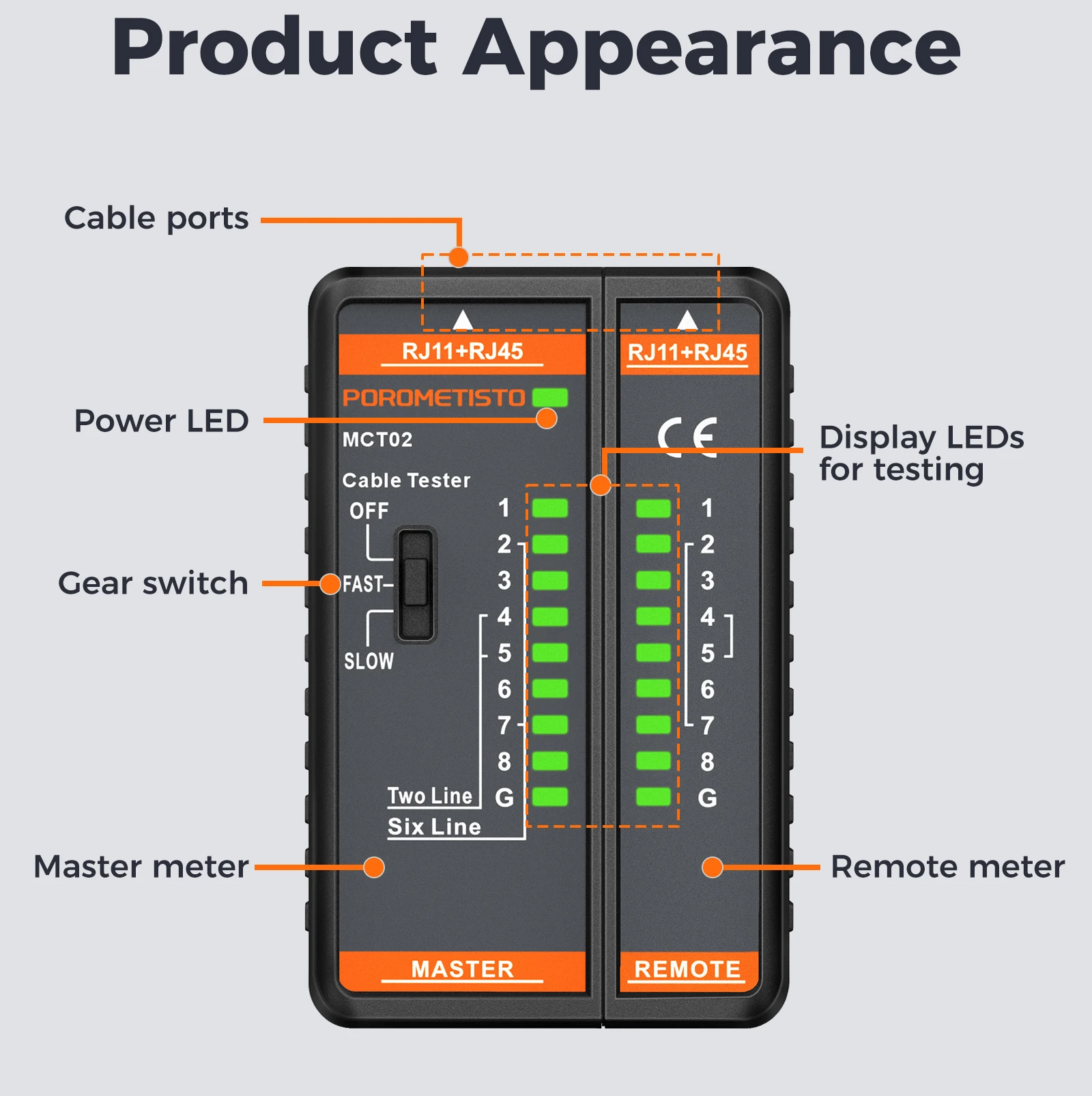

① Stecken Sie das zu testende Netzwerkkabel oder Telefonkabel jeweils in die RJ45-Buchse des Master-Geräts und der Remote-Geräte.

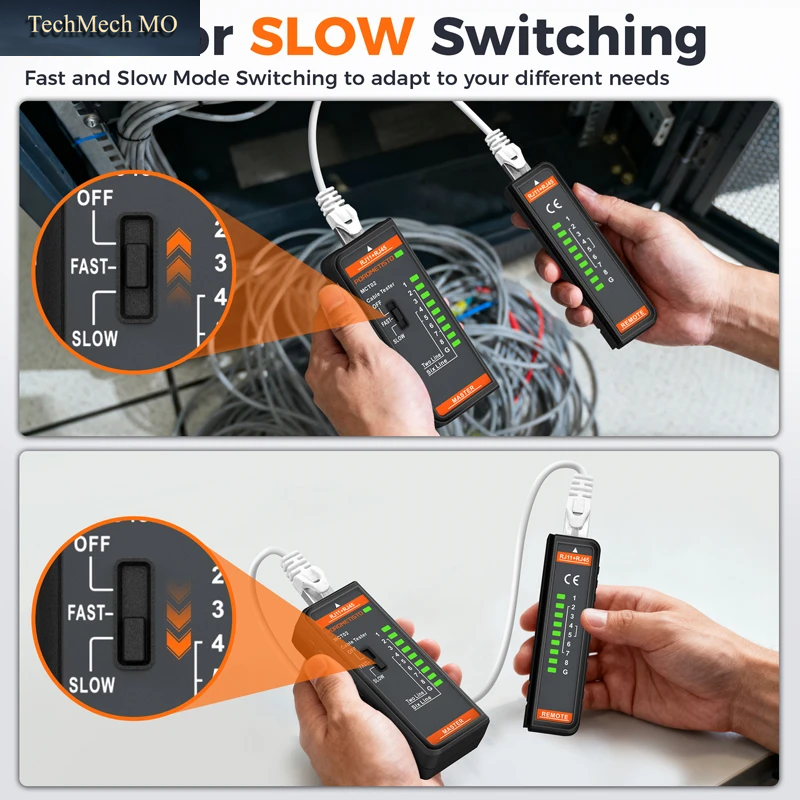

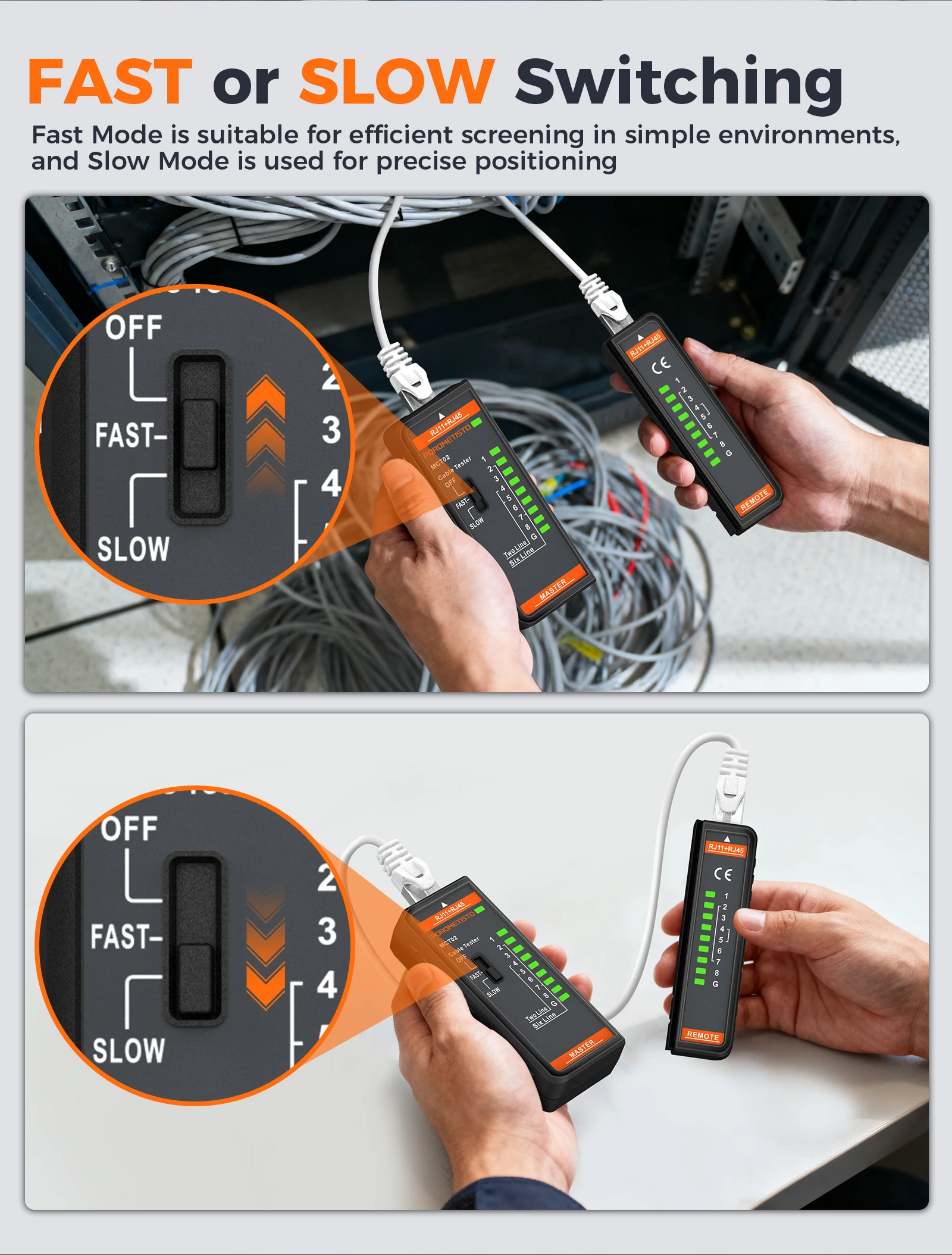

② Der Hauptmessschalter in der FAST- oder SLOW-Position.Verschiedene Testlinien, die Testergebnisse sind wie folgt (Hinweis: ‘x’ bedeutet, dass die LED ausgeschaltet ist).
8P abgeschirmtes Netzwerkkabel: Master/Remote: 1-2-3-4-5-6-7-8-G
8P Ungeschirmtes Netzwerkkabel: Master/Remote: 1-2-3-4-5-6-7-8-x
6P-Telefonleitung: Master/Remote: x-2-3-4-5-6-7-x-x
4P-Telefonleitung: Master/Remote:x-x-3-4-5-6-x-x-x
2P-Telefonleitung: Master/Remote: x-x-x-4-5-x-x-x-x

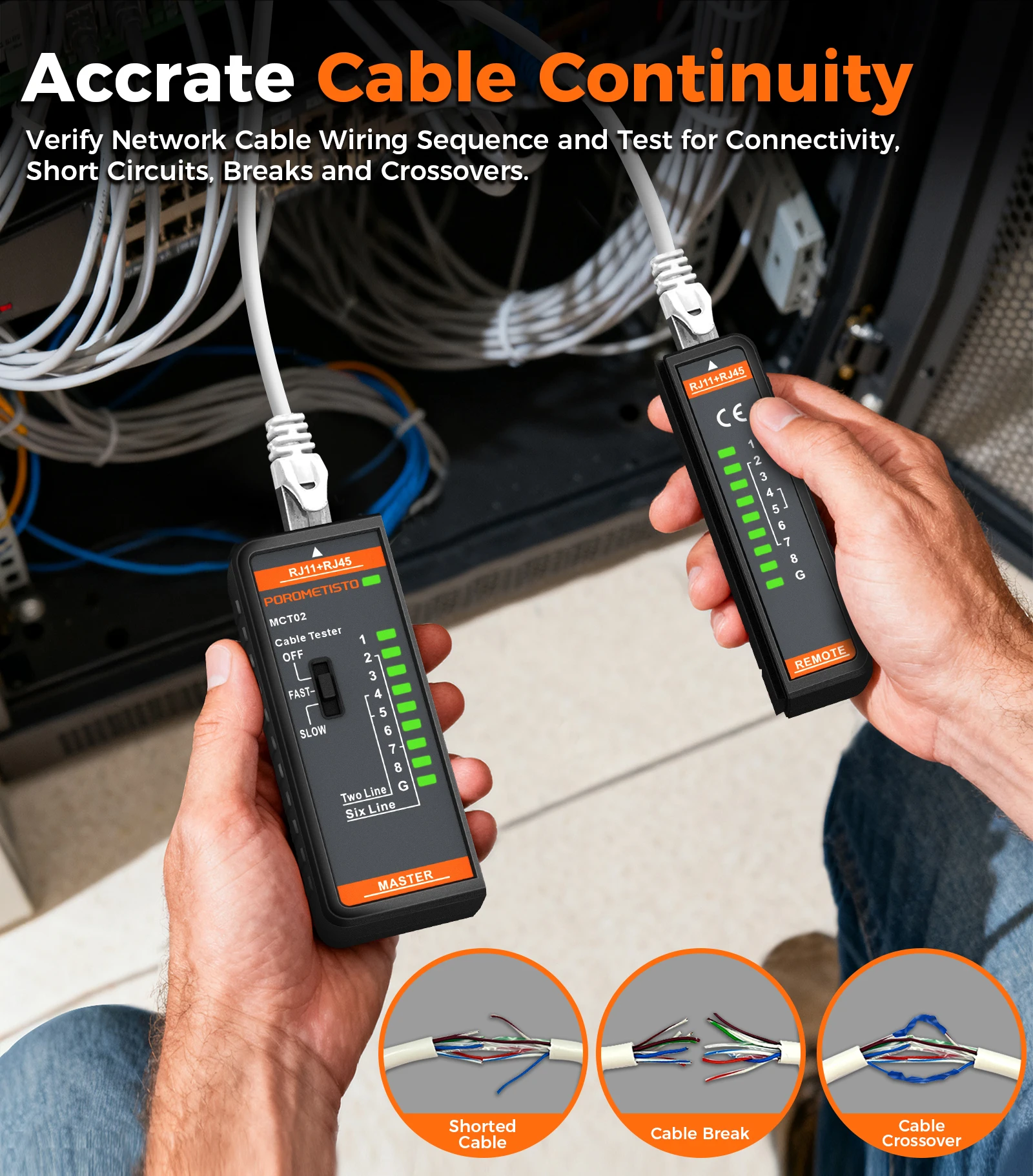

Anweisungen für ungewöhnliches Pairing:

Beispiel: Nehmen Sie das ungeschirmte 8P-Netzwerkkabel.
① Kurzschluss: Nehmen Sie als Beispiel den Kurzschluss zwischen dem 2. und 4. Kabel. Wenn die Leitungsfolge auf das 2. oder 4. Kabel verläuft, leuchten die 2. und 4. Lampe am Fernzähler hell, aber gleichzeitig gedimmt.
Meister: 1-2-3-4-5-6-7-8-x
Fernbedienung: 1-2-3-4-5-6-7-8-x
Meister: 1-2-3-4-5-6-7-8-x
Fernbedienung: 1-2-3-4-5-6-7-8-x

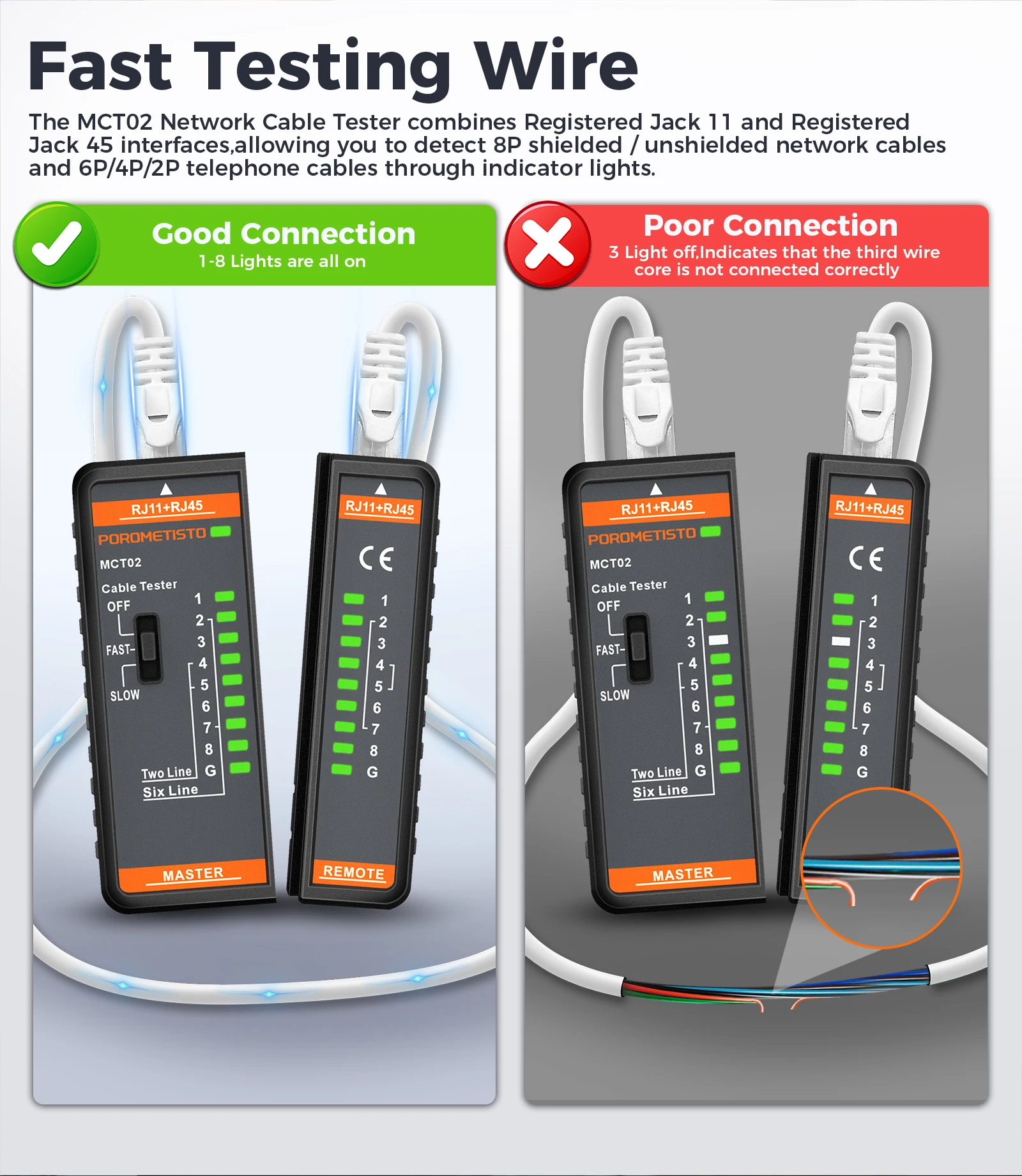

② Getrennt: Nehmen Sie als Beispiel die 3. Leitung, die getrennt ist.Wenn die Leitungsfolge bis zur 3. Leitung leuchtet, leuchten weder der Hauptzähler noch der Fernzähler.Die Testergebnisse sind wie folgt.
Master/Remote: 1-2-x-4-5-6-7-8-x
③ Linienfolgenübergreifung: Nehmen Sie als Beispiel die Übergreifung der 2. und 4. Linie; die Testergebnisse sind wie folgt.
Meister: 1-2-3-4-5-6-7-8-x
Fernbedienung: 1-4-3-2-5-6-7-8-x

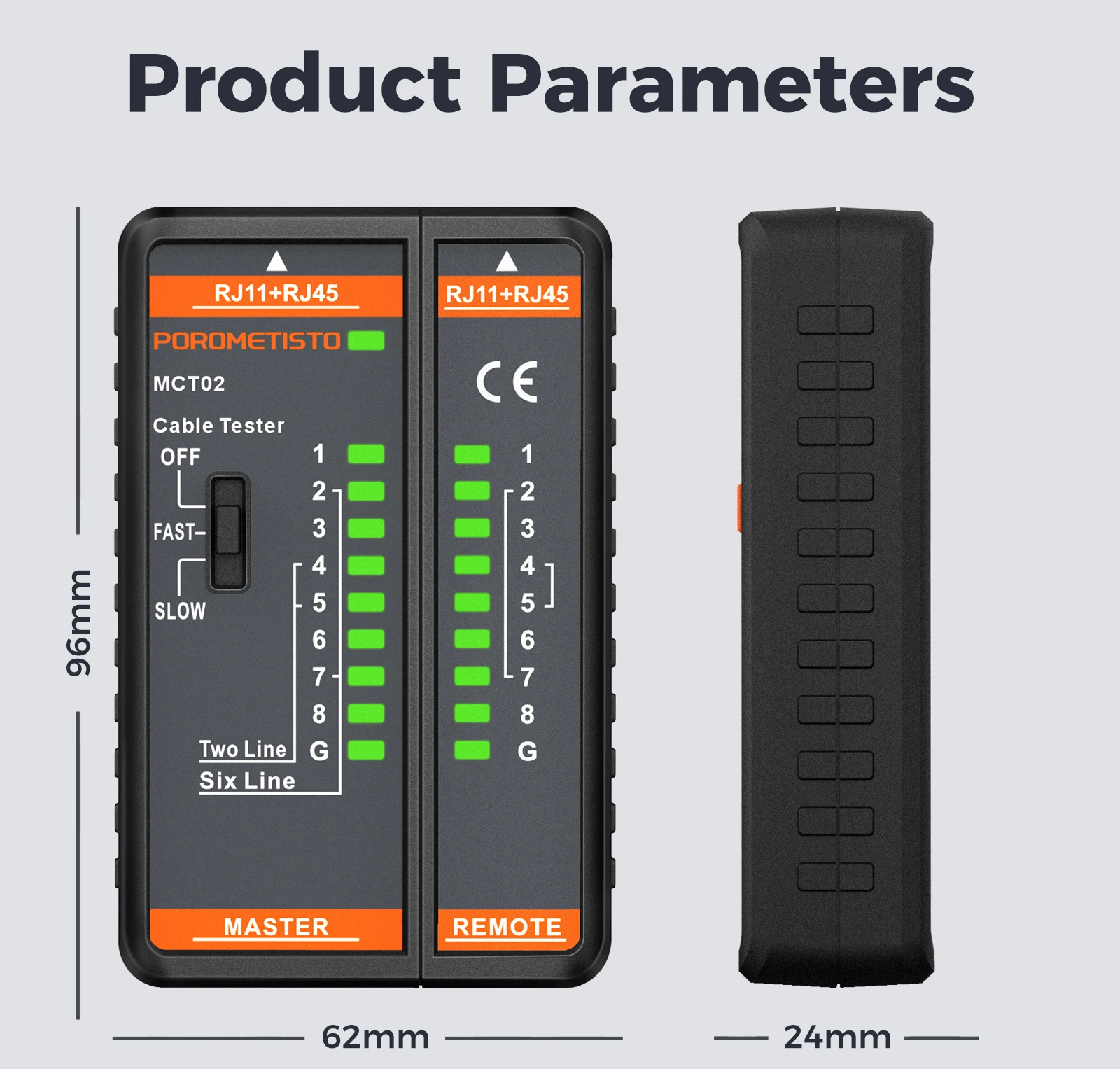

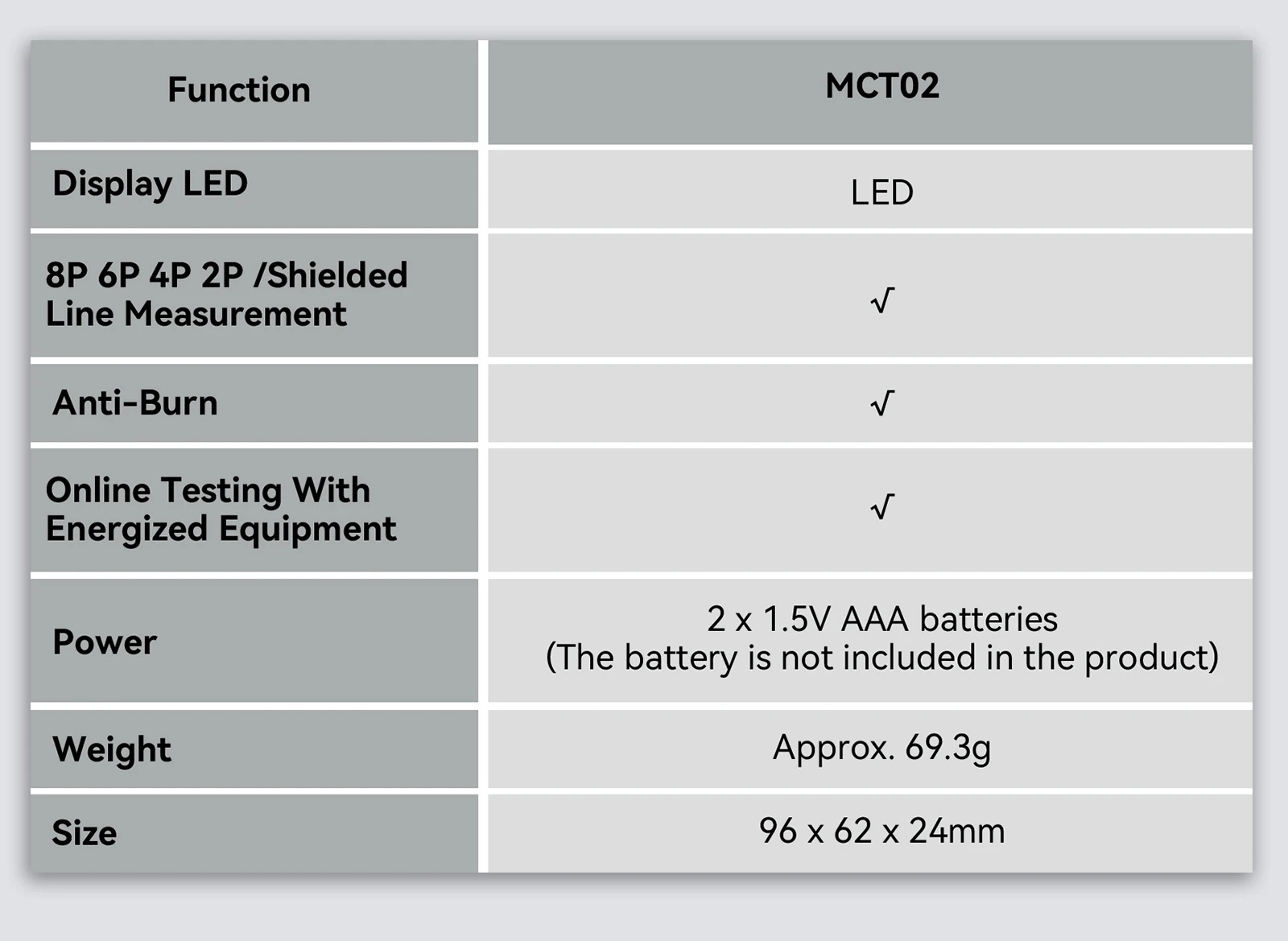

Technische Spezifikationen:

8P/6P/4P/2P abgeschirmtes Kabelmessgerät.
Spannungsfestigkeit 60V.

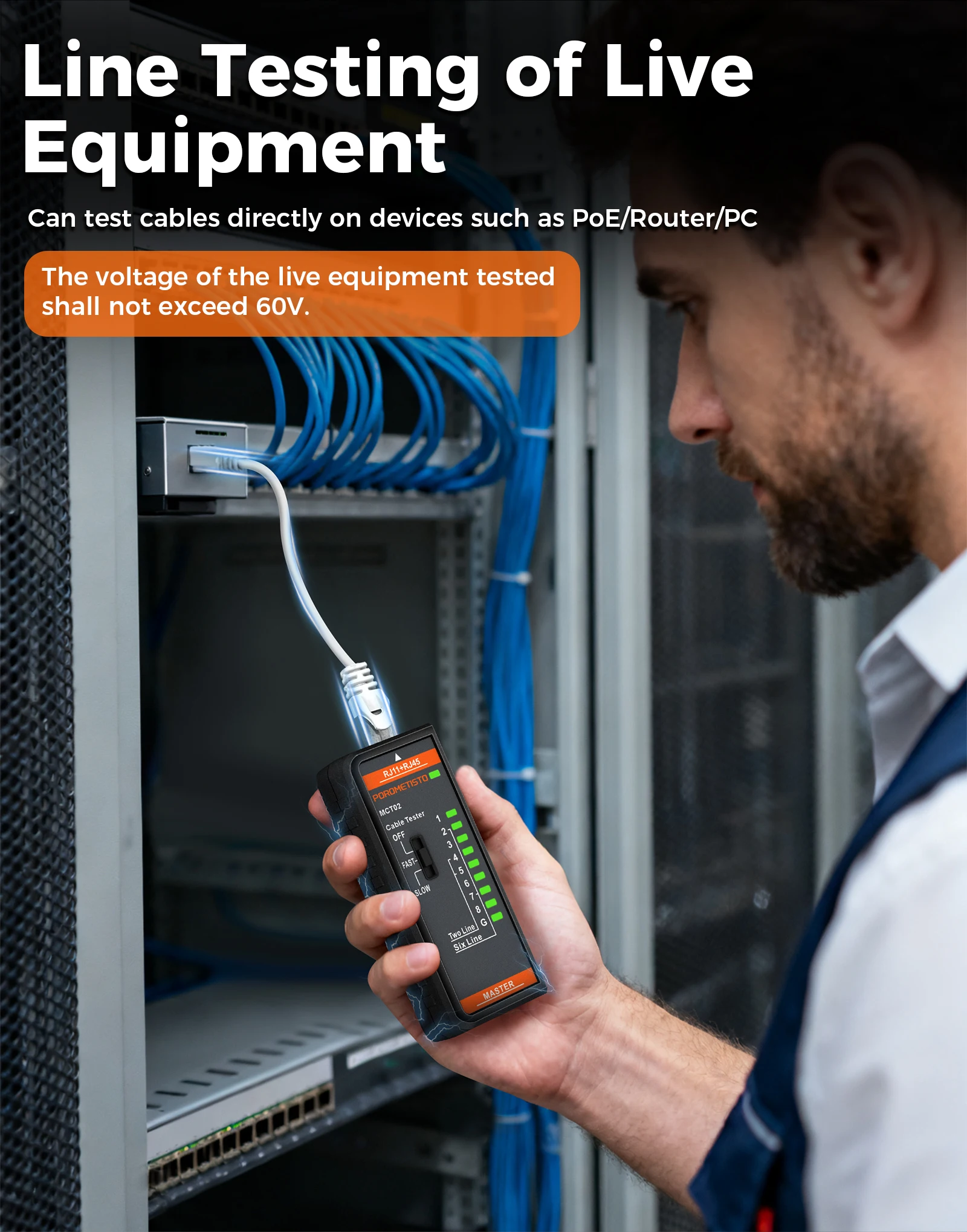

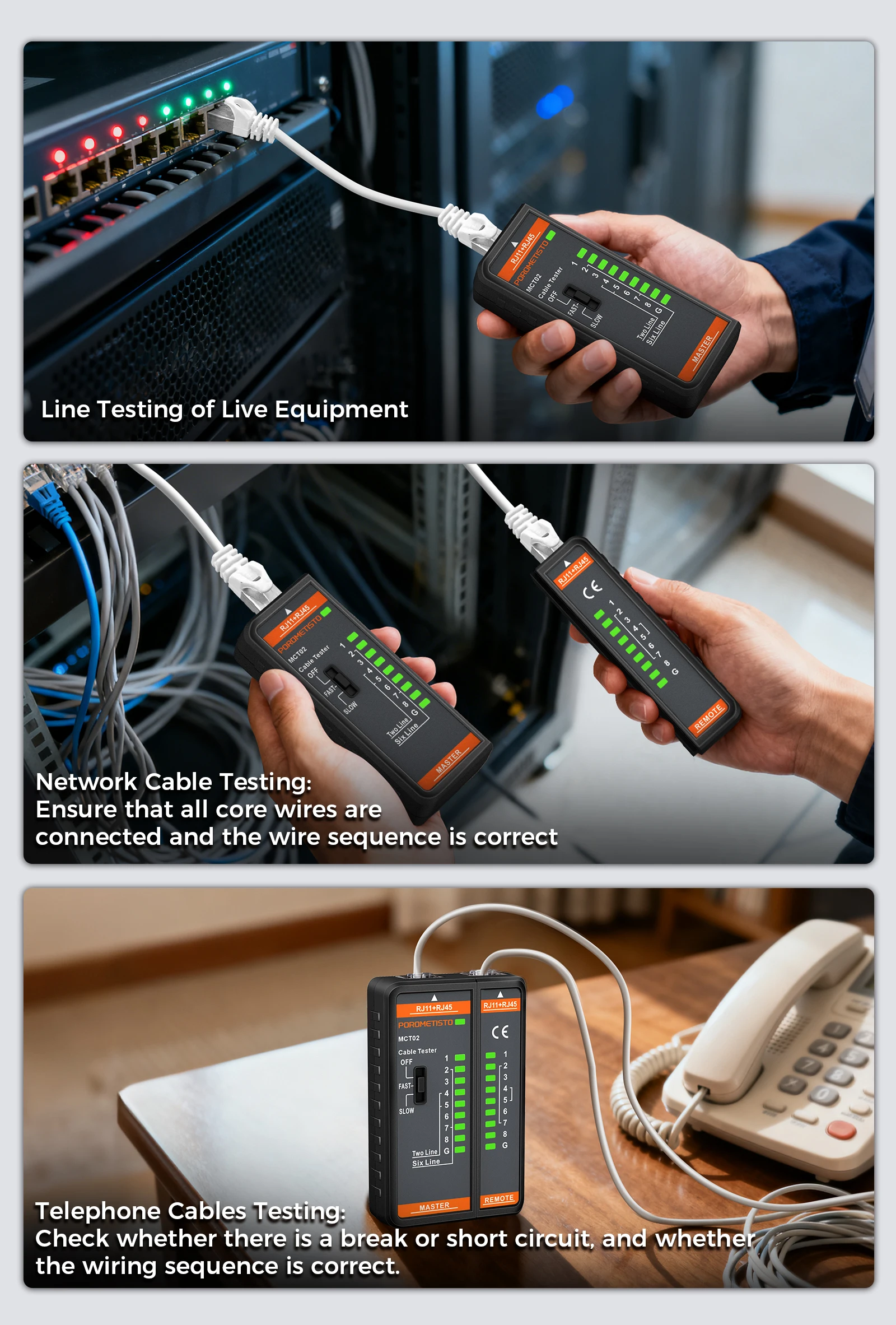

Unterstützung bei der Prüfung von Leitungen mit Live-Geräten
Stromversorgung: 2×1,5V AAA-Batterien (nicht enthalten).

Hinweis: Assistent
Aufgrund der unterschiedlichen Monitor- und Lichteffekte kann die tatsächliche Farbe des Artikels leicht von der auf den Bildern gezeigten Farbe abweichen.Danke schön!
Bitte erlauben Sie 1-2 cm Messabweichung aufgrund der manuellen Messung.

Packliste:

1* Netzwerkkabeltester
