Präzisions-Spannvorrichtung Doppelseitige Ok-Fixierung M6 M8 M10 CNC Mehrfachstationen-Klemmen Keil-Erweiterungsblock Bearbeitungszentrum Seitenfixierung

Beschreibung:

LANGLEBIG: Hergestellt aus Aluminiumlegierungsmetall, langlebig.

Mehrere Teile können nebeneinander verwendet werden, was Zeit und Arbeit spart und eine hohe Effizienz gewährleistet.

FEATURE: CNC Multi Station OK Clamp Wedge Expansion Block Bearbeitungszentrum Side Fixed Precision Vice.

Anwendungsbereich: Stahlteile, Aluminiumteile, Schnellwechselpalette.

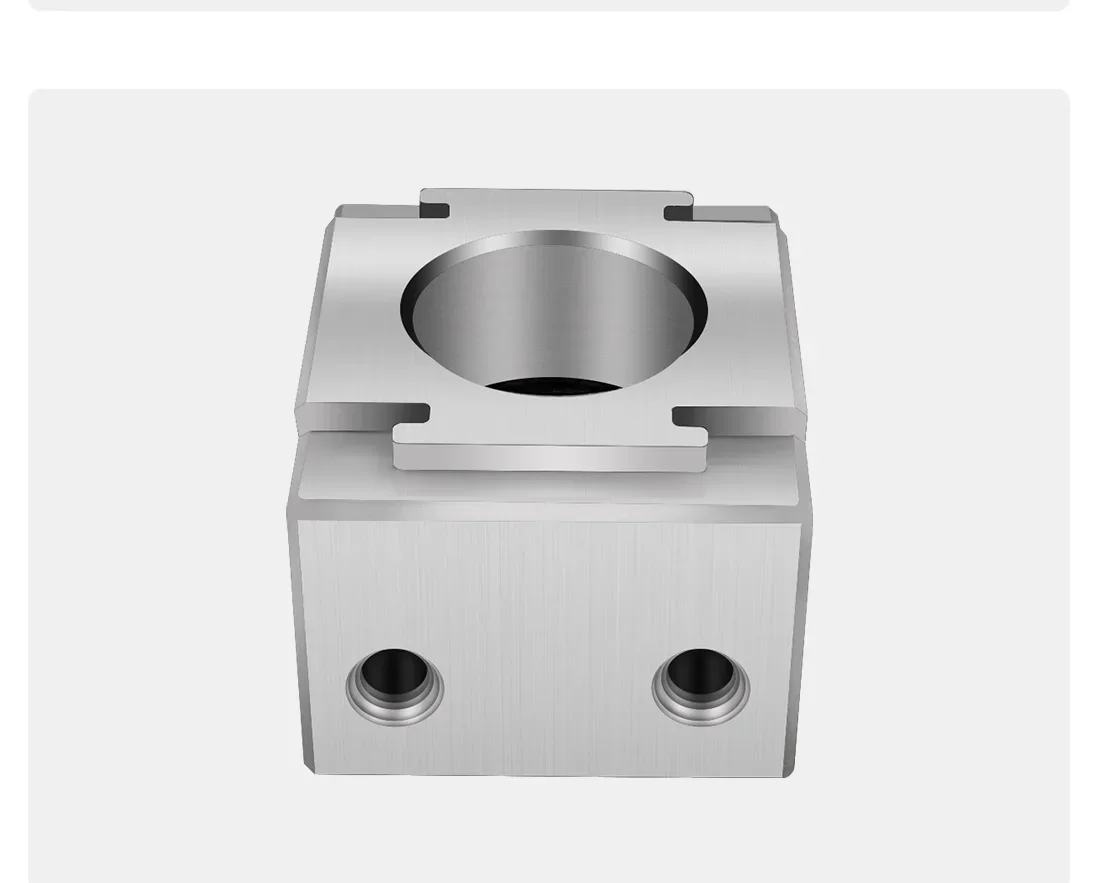

Das seitliche Gewindeloch kann mit einer halbkreisförmigen Backe ausgestattet werden, um quadratische Werkstücke und zylindrische Werkstücke zu spannen.

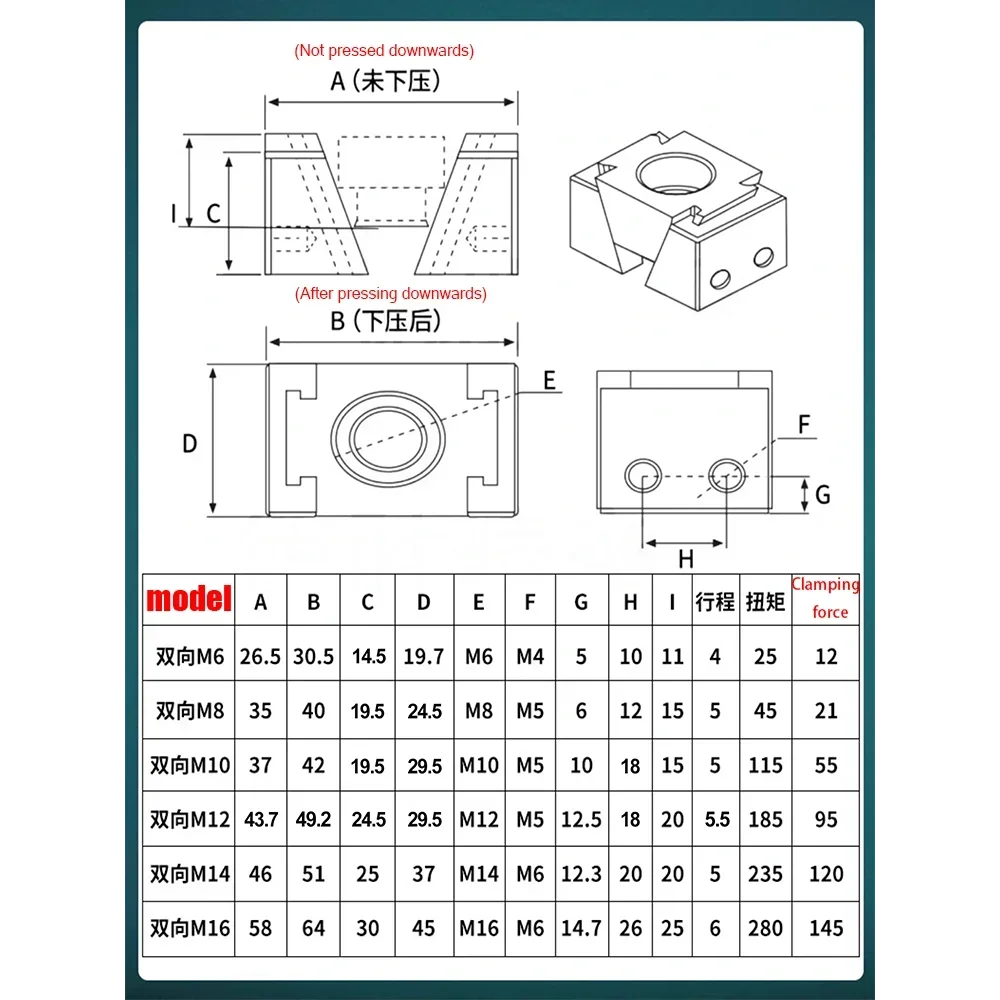

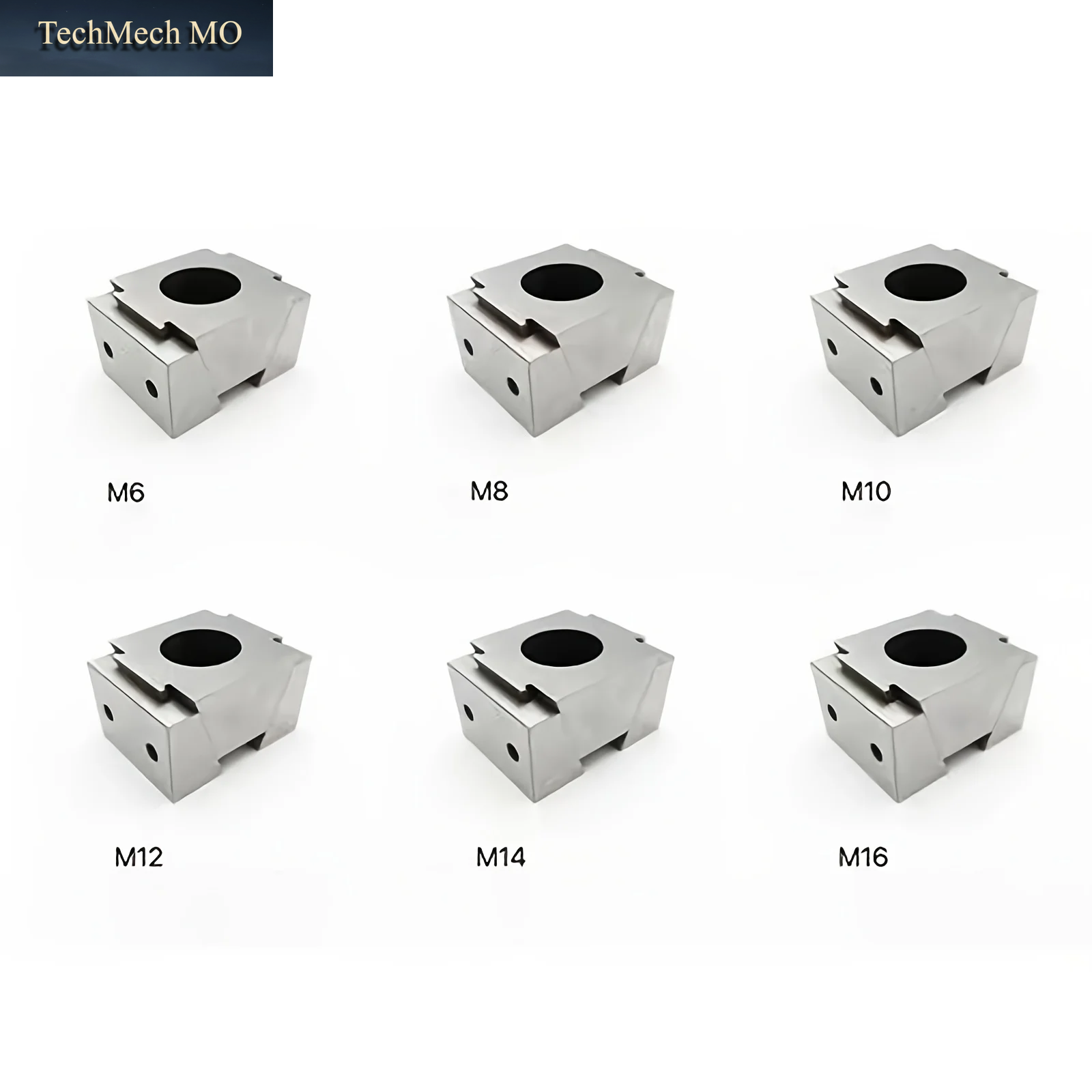

Größentabelle:

M6: 26,5*19,7*14,7mm/10,43*7,76*5,79 Zoll

M8: 35*24,7*19,7mm/13,78*9,72*7,76 Zoll

M12: 44*29,7*24,7mm/1,73*1,17*0,97 Zoll

M14: 47*37,7*24,7mm/1,85*1,48*0,97 Zoll

M16: 59*44,7*29,7mm/2,32*1,76*1,17 Zoll

1 OK-Befestigung

Hinweis:

Bitte erlauben Sie geringfügige Fehler aufgrund manueller Messung und unterschiedlicher Monitore.

1. Wenn A nach unten gedrückt wird, drücken B und C gleichzeitig parallel zum Boden nach außen, wodurch das Werkstück geklemmt wird.

2. Wenn A nach oben gelöst wird, bewegt sich B. C nach innen und parallel zur Unterseite, wodurch der Zweck der Entriegelung des Werkstücks erreicht wird.

Hinweis: Wenn A nach oben gelöst wird, bewegt sich B C aufgrund der eingebauten Edelstahlfeder nicht mit A nach oben, sondern bewegt sich gleichzeitig nach innen und parallel zur Unterseite
