Signalisolator 4-20Ma/0-10V Analoger Signalisolator 0-10V 0-5V 0-10Ma Dc-Signalisolator DC24V Analoger Signalisolator

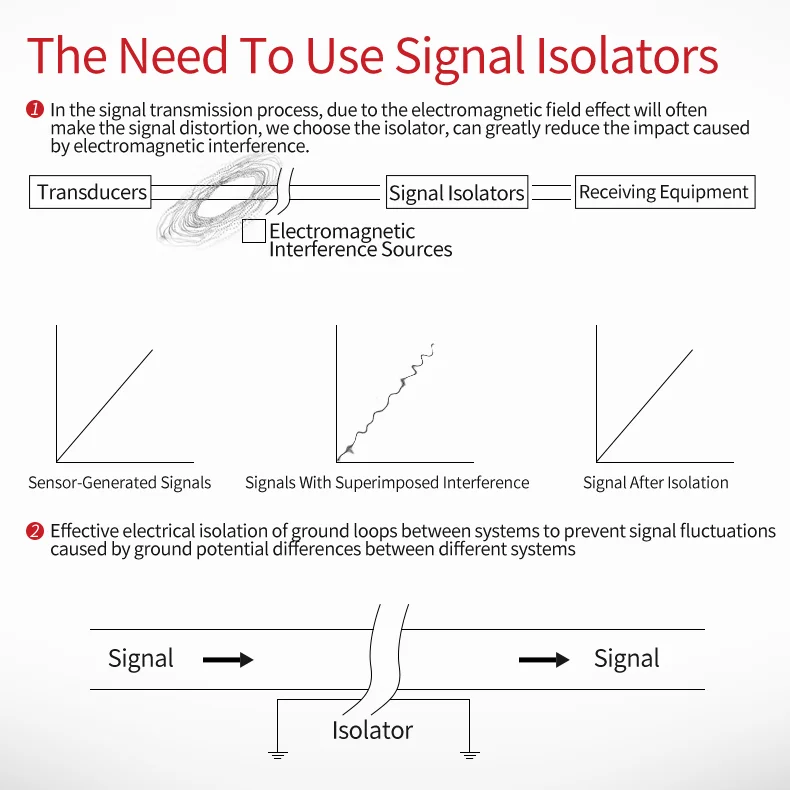

In der industriellen Produktion sind Signalisolatoren aufgrund ihrer leistungsstarken Funktionen zu unverzichtbaren Schlüsselkomponenten geworden.Es kann elektromagnetische Störungen eliminieren und den Erdungskreis durch photoelektrische, magnetische und andere Isolationstechnologien unterbrechen, um eine stabile Signalübertragung zu gewährleisten.Gleichzeitig kann es eine elektrische Isolierung erreichen, um zu verhindern, dass Hochspannung die Ausrüstung beschädigt.Es kann auch an verschiedene Signalstandards angepasst und umgestellt werden, um die Signale anzupassen und zu optimieren.Zusätzlich ist es mit Funktionen zur Fehlerisolierung und -diagnose ausgestattet, was die Systemzuverlässigkeit erhöht.Es kann auch die Anforderungen spezieller Umgebungen wie Explosionsschutz und großer Temperaturspannungen erfüllen und eignet sich für verschiedene komplexe industrielle Szenarien, wodurch der sichere und effiziente Betrieb des Automatisierungssystems gewährleistet wird.

GLG-Signalisolator: Hohe Geschwindigkeit + hohe Präzision + lange Lebensdauer

Hochfrequente, breitbandige und schnelle Übertragung

Unterstützt Hochfrequenzmodulation (bis zu mehreren hundert MHz), geeignet für digitale Hochgeschwindigkeitskommunikation (wie z. B. Industrial Ethernet, CAN-Bus).

Hohe Linearität und Genauigkeit

Bei der photoelektrischen Umwandlung gibt es keine nichtlineare Verzerrung, und das analoge Signal weist eine hohe Wiedergabetreue auf, wodurch es für präzise Messungen geeignet ist (z. B. 4-20mA-Sender).

Starke Langzeitstabilität

Es gibt kein Alterungsproblem bei den lichtemittierenden Komponenten, sie haben eine lange Lebensdauer und hohe Zuverlässigkeit (geeignet für Geräte, die 7×24 Stunden ununterbrochen betrieben werden können).

Design mit geringem Stromverbrauch

Der Stromverbrauch des Antriebstransformators ist geringer als der von LEDs, was energiesparend ist und weniger Wärme erzeugt (geeignet für kompakte Geräte).

Widersteht transienten Störungen

Es weist eine hohe Toleranz gegenüber transienten Störungen wie Spannungsspitzen und EFT (elektrischen schnellen Transienten) auf (Abschirmung ist erforderlich).

Typische Anwendungen: Hochgeschwindigkeits-Datenkommunikation, hochpräzise analoge Signalisolierung, Stromumwandlung (DC-DC), Motorsteuerung.

GLK-Signalisolator = Ultrahohe Spannungsfestigkeit + vollständiger Anti-Interferenz-Schutz + niedrige Kosten

Ultrahohe Isolationsspannung

Die Isolationsfestigkeit kann über 10 kV erreichen (kein physischer Verbindung im optischen Weg), was ein führendes Sicherheitsniveau darstellt (bevorzugt für medizinische Geräte und Hochspannungsnetze).

Schließen Sie die Erdungsschleife vollständig ab.

Die optische Übertragung blockiert den elektrischen Pfad vollständig und verfügt über eine extrem starke Anti-Common-Mode-Rauschunterdrückungsfähigkeit (wodurch Störungen durch Erdungspotenzialunterschiede eliminiert werden).

Einfache Struktur & niedrige Kosten

Die grundlegenden Optokoppler-Geräte sind kostengünstig und das Schaltungsdesign ist einfach (geeignet für kostengünstige digitale Isolationslösungen).

DC-Kompatibilität

Es kann reine Gleichstromsignale direkt übertragen (ohne Modulation und Demodulation) und eignet sich für die Übertragung von niederfrequenten analogen/schaltbaren Signalen (z. B. PLC I/O).

Anti-elektromagnetische Interferenz (EMI)

Es wird nicht von externen Magnetfeldern beeinflusst (nichtmagnetische Kopplung) und weist eine ausgezeichnete Stabilität in einer Umgebung mit starkem elektromagnetischem Feld auf.

Typische Anwendungen: Isolierung von medizinischen Geräten, Hochspannungssensorschnittstelle, Quantitätsisolierung von industriellen Steuerschaltern, Leistungs-Feedback-Steuerung.

Die wesentlichen Folgen dimensionaler Schmerzpunkte

Selektionsdiskrepanz

Die Isolationsmethode (optisch/elektrisch) entspricht nicht den Anforderungen der Umgebung.

Hochgeschwindigkeits-Signal-Optokoppler → Verzögerung; Magnetische Trennvorrichtungen, die in Hochspannungsumgebungen verwendet werden → Durchbruchrisiko

Stromversorgungsfallen

Der passive Isolator hat eine unzureichende Lasttragfähigkeit.

Signaldämpfung (z. B. 20mA→16mA), Systemfehler außer Kontrolle

Interferenzen außer Kontrolle

Anti-EMI-/Erdungsschleifen-Designfehler

Signalfluktuationsverzerrung, insbesondere in der Nähe des Frequenzumrichters/Motors

Genauigkeitsverlust

Große Temperaturdrift (> 50 ppm)℃) oder Nichtlinearität

Nach längerem Betrieb überschreitet die Messabweichung die Toleranzgrenze und die Steuerung versagt.

Lebenskrise

Minderwertige Komponenten haben einen Temperaturanstieg von über 65 Grad.℃ und keine Schutzschaltung

Schäden innerhalb eines Jahres im Vergleich zur Stabilität hochwertiger Produkte über zehn Jahre

Installationsblockade

Die Zwei- und Vierleiter-Systeme sind verwechselt und die Kabel sind umgekehrt angeschlossen.

Es gab keine Ausgabe oder einen abnormalen Strom, und das System stürzte ab.

? Leitfaden zur Entscheidungsvermeidung

Das Prinzip der “drei Dosiern und drei Vermeidungen”

Zur Auswahl

Eingang/Ausgang/Strom dreifache Isolierung → Alle Interferenzwege unterdrücken

Zur Überprüfung

Lastkapazität ≥500Ω + Temperaturanstieg < 20℃ Eliminieren Sie Dämpfung und Überhitzung

Zur Überprüfung

TVS-Diode / EMV-Zertifizierung → Überspannungsschutz für Sicherheit

Sei nicht geizig.

Abschirmungs- und Erdungskosten → Erdschleifenstörungen sind ein unsichtbarer Killer

Nicht mischen

Zwei- und Vierdrahtsysteme → Externe Stromversorgung kann den Stillstand überwinden

Halte es nicht aus.

Einjährige Garantie → Industriestandorte erfordern eine 10-jährige Lebensdauer-Garantie
