MCU
|
STM32F405
|
|
IMU (Gyro)
|
ICM42688P
|
|
USB-Anschlusstyp
|
Typ-C
|
|
Barometer
|
Eingebaut
|
|
OSD-Chip
|
AT7456E-Chip
|
|
BLE Bluetooth
|
Unterstützt.Wird zur Verbindung mit der SpeedyBee-App für die Konfiguration von Flugcontrollern und ESC-Parametern verwendet.Bitte stellen Sie sicher, dass der MSP-Schalter am UART 4 eingeschaltet ist und auf eine Baudrate eingestellt ist115200, andernfalls ist die Bluetooth-Funktionalität nicht verfügbar.
|
|
Drahtlose FC-Firmware blinkt
|
NICHT unterstützt.Bitte stellen Sie eine Verbindung zum Betaflight-Konfigurator auf dem PC her, um eine FC-Firmware-Update durchzuführen
|
|
Wireless Blackbox Dwonload & Analyse
|
NICHT unterstützt.Bitte stellen Sie eine Verbindung zum Betaflight-Konfigurator auf dem PC her, um Blackbox-Analyse durchzuführen.
|
|
WIFI
|
Nicht unterstützt
|
|
Verbindungsart der DJI-Lufteinheit
|
Direktes Löten
|
|
DJI Air Unit-Kompatibilität
|

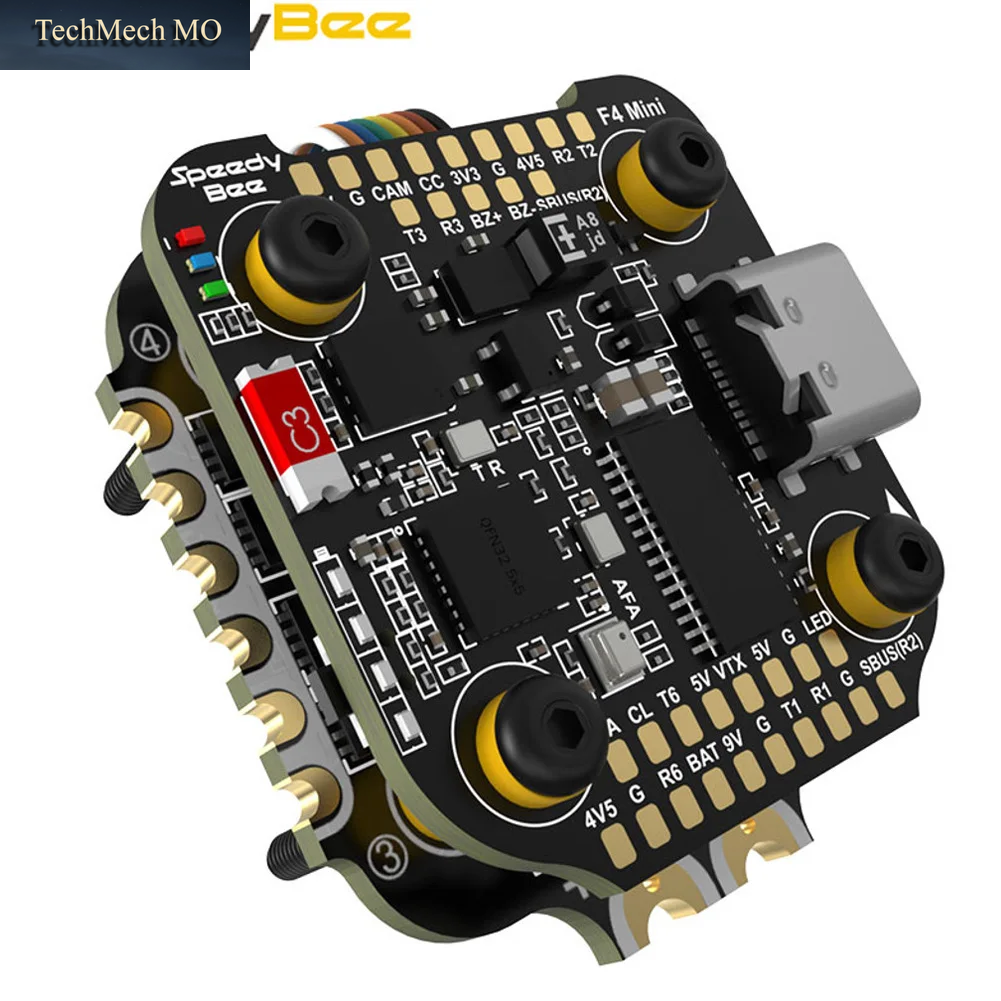

Kompatibel mit allen DJI Air Units: DJI O3/RunCam Link/Caddx Vista/DJI Air Unit V1.Bitte verwenden Sie die Lötpads <9V, G, T1, R1, G, SUBS(R2)> an der vorderen rechten Ecke des Flugcontrollers, um eine Pin-to-Pin-Verbindung mit den Lötpads auf der DJI Air Unit herzustellen.UART1(T1, R1) wird für OSD verwendetund SUBS(R2) wird für die interne DJI Air Unit verwendetSBUS-Empfänger-Signaleingang.
|
|
Blackbox
|
8 MB integrierter Blitz
|
|
BetaFlight Kamera Control Pad
|
Ja (CC-Pad auf der Vorderseite)
|
|
Eingang des Stromsensors
|
Unterstützt.Für den SpeedyBee BLS 35A V2 ESC legen Sie bitte Skala=250 und Offset=-500 ein.
|
|
Stromeingang
|
3-6S LiPo.Der Flugcontroller wird über die G-, V-Kabel des 8-Pin-Kabelbaums oder G- und V-Pads von der Unterseite des Flugcontrollers mit Strom versorgt.
|
|
5V Ausgang
|
4 Gruppen mit 5-V-Ausgängen, drei +5-V-Pads und 1 BZ+-Pad (wird für Summer verwendet) auf der Vorderseite.Die Gesamtstrombelast beträgt 2A.
|
|
9V-Ausgang
|
1 Gruppe mit 9-V-Ausgängen, ein +9-V-Pad auf der Vorderseite.Die Gesamtstrombelast beträgt 3A.
|
|
3,3 V Ausgang
|
Unterstützt.Lötpad mit dem Namen „3V3“ auf der Vorderseite des Flugcontrollers.Entwickelt für 3,3-V-Eingangsempfänger.Bis zu 500 mA Strombelastung.
|
|
4,5 V Ausgang
|
Unterstützt.Konzipiert für Radioempfänger und GPS-Module, auch wenn der FC über den USB-Anschluss mit Strom versorgt wird.Bis zu 1A Strombelastung.
|
|
ESC-Signal
|
M1 – M4-Drähte oder Lötpads auf der Unterseite.
|
|
UART
|
6 Sätze (UART1, UART2, UART3, UART4 (speziell für Bluetooth-Verbindung), UART5 (speziell für ESC-Telemetrie), UART6
|
|
ESC-Telemetrie
|
UART R5(UART5)
|
|
I2C
|
Unterstützt.DA- und CL-Pads auf der Vorderseite.Wird für Magnetometer, Sonar usw. verwendet
|
|
Traditionelles Betaflight-LED-Pad
|
Unterstützt.5V-, G- und LED-Pads an der Unterseite der Vorderseite.Wird für WS2812-LEDs verwendet, die von der Betaflight-Firmware gesteuert werden.
|
|
Summer
|
BZ+- und BZ-Pad für 5-V-Summer
|
|
BOOT-Taste
|
Unterstützt.Halten Sie die BOOT-Taste gedrückt und schalten Sie den FC gleichzeitig ein. Dadurch wird der FC gewaltsam, in den DFU-Modus zu wechseln. Dies dient zum Blinken der Firmware, wenn der FC gesteckt wird.
|
|
RSSI-Eingang
|
Nicht unterstützt
|
|
Smart Port / F.Port
|
Nicht unterstützt
|
|
Unterstützte Flight Controller-Firmware
|
BetaFlight (Standard), INAV
|
|
Name des Firmware-Zielens
|
SPEEDYBEEF405MINI
|
|
Montage
|
20 x 20 mm3,5 mm Lochdurchmesser,Kompatibel mit M2 und M3Schrauben/Silikonösen.
|
|
Dimension
|
30 (L) x 32 (B) x 7,8 (H) mm
|
|
Gewicht
|
9,6 g
|
