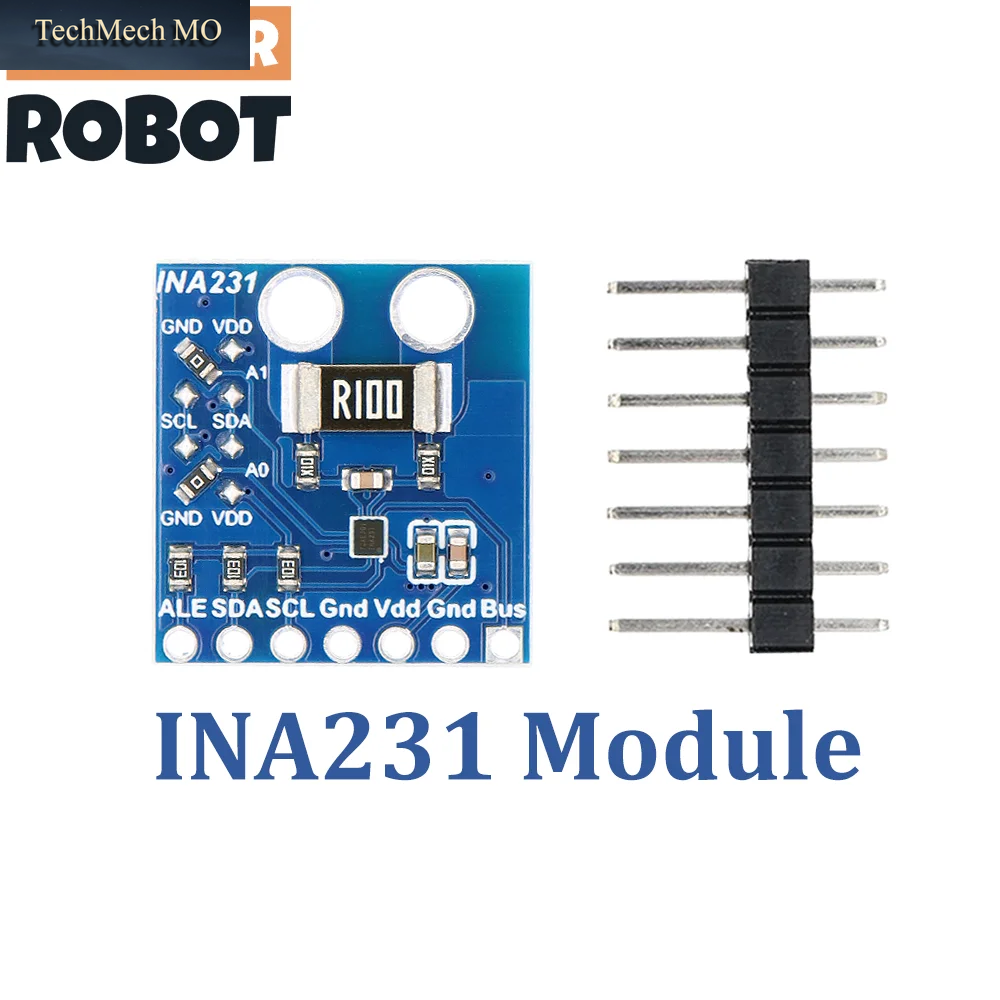

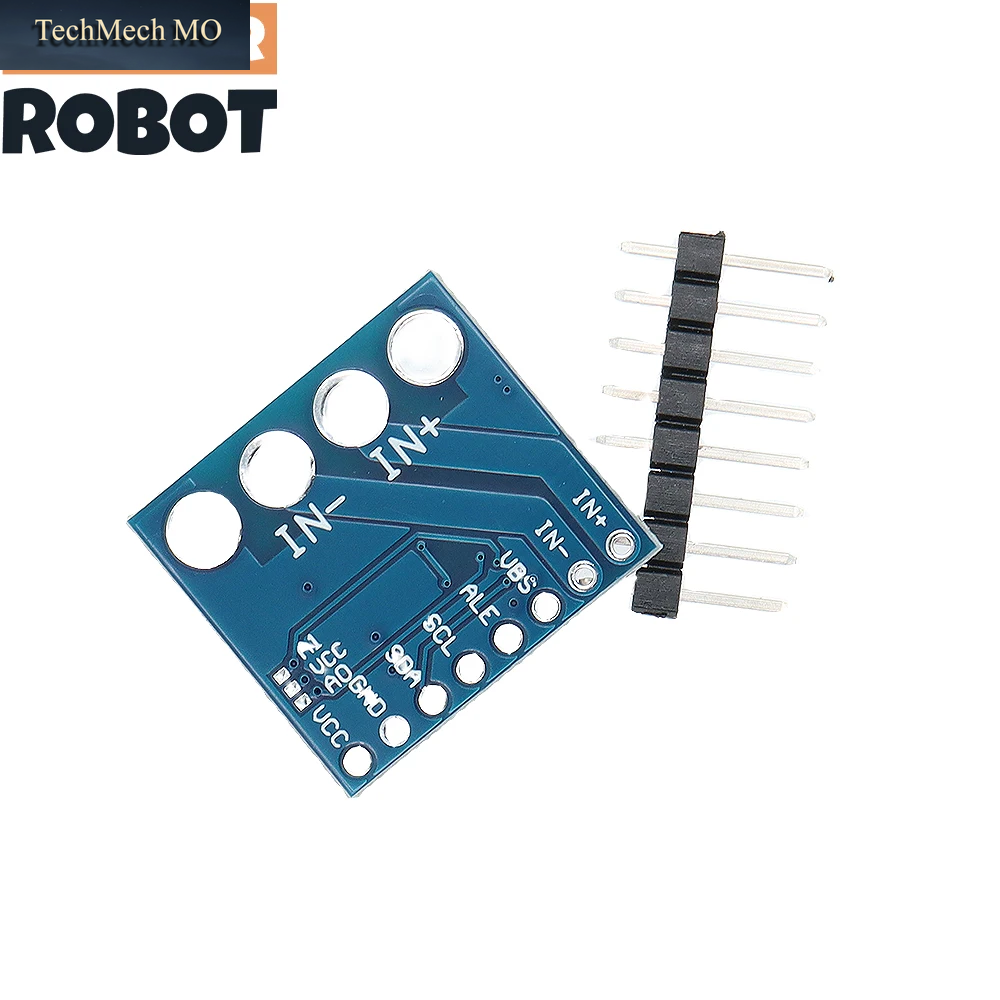

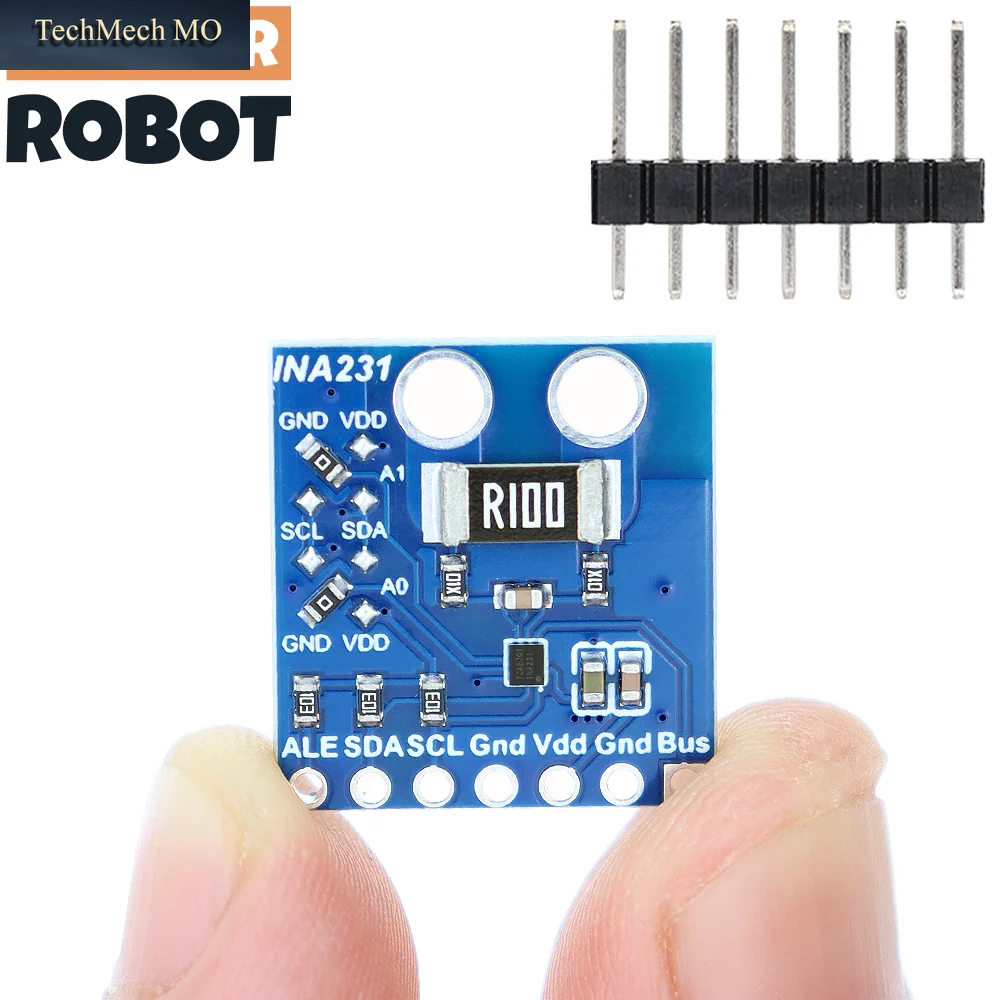

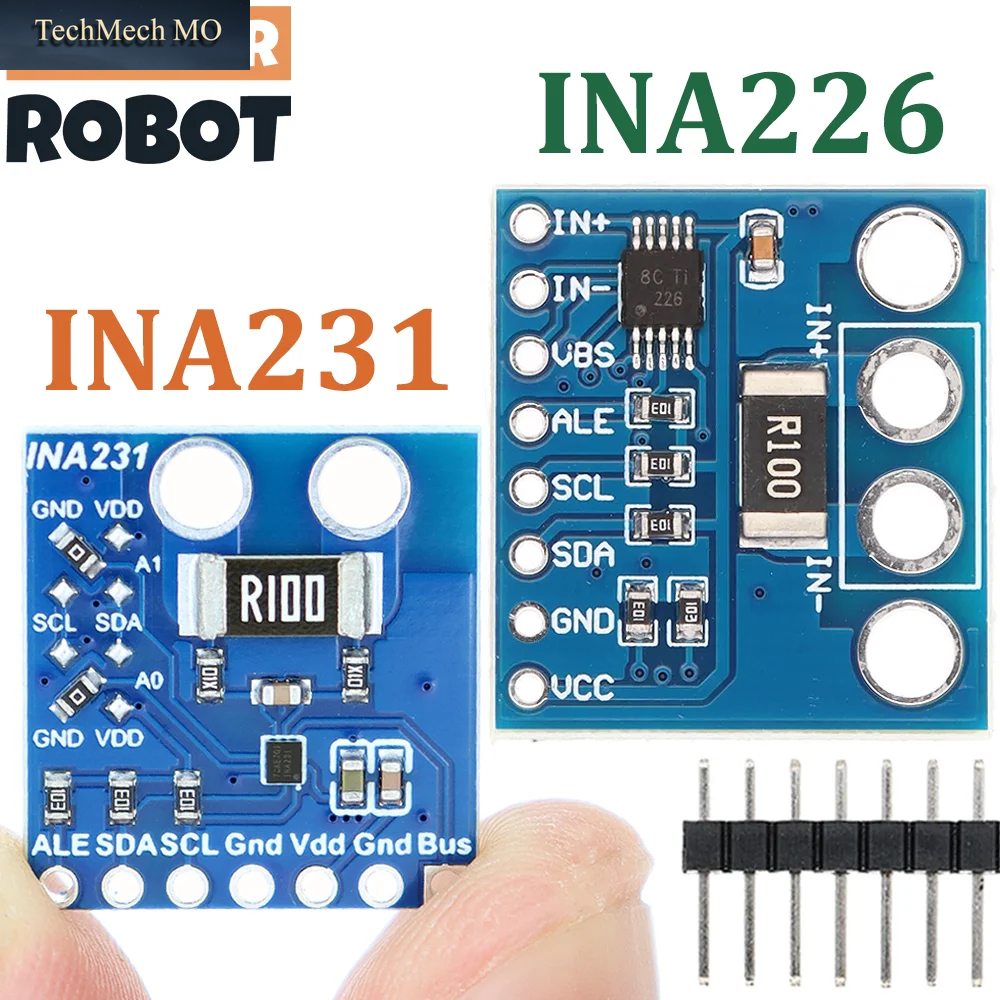

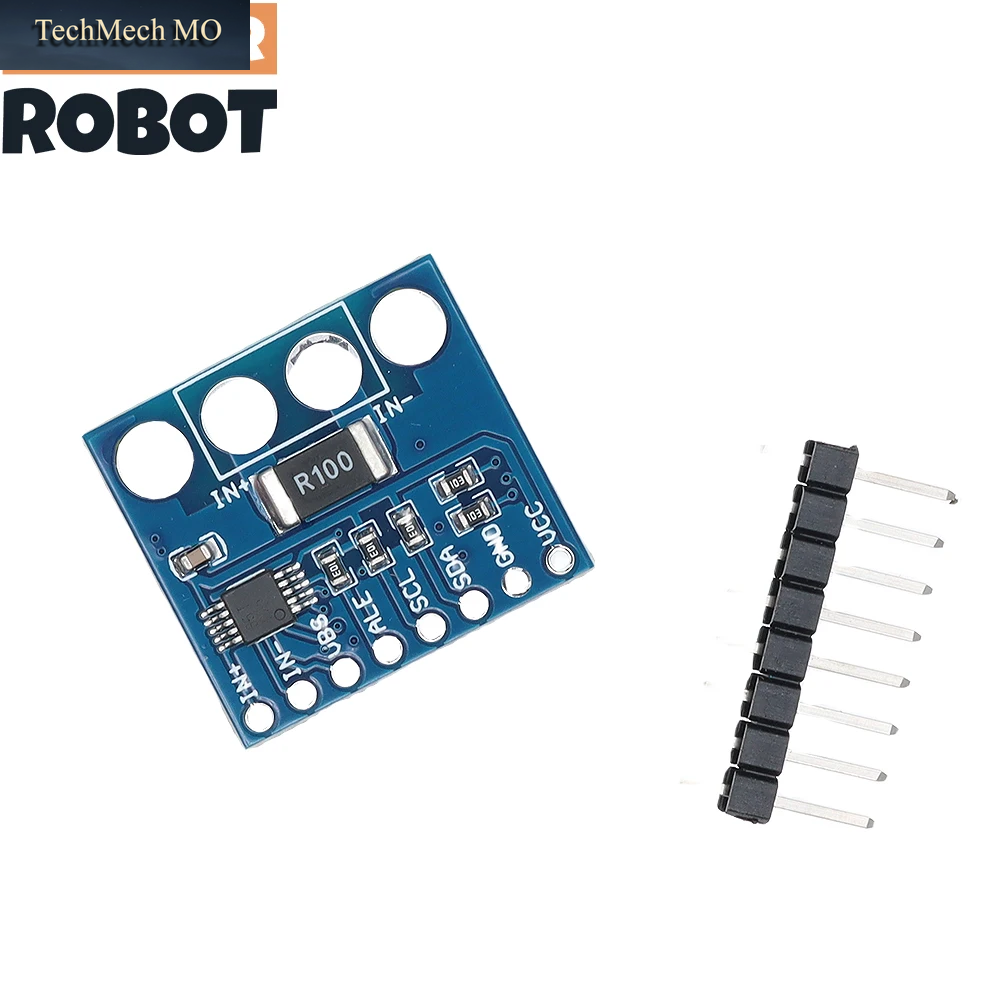

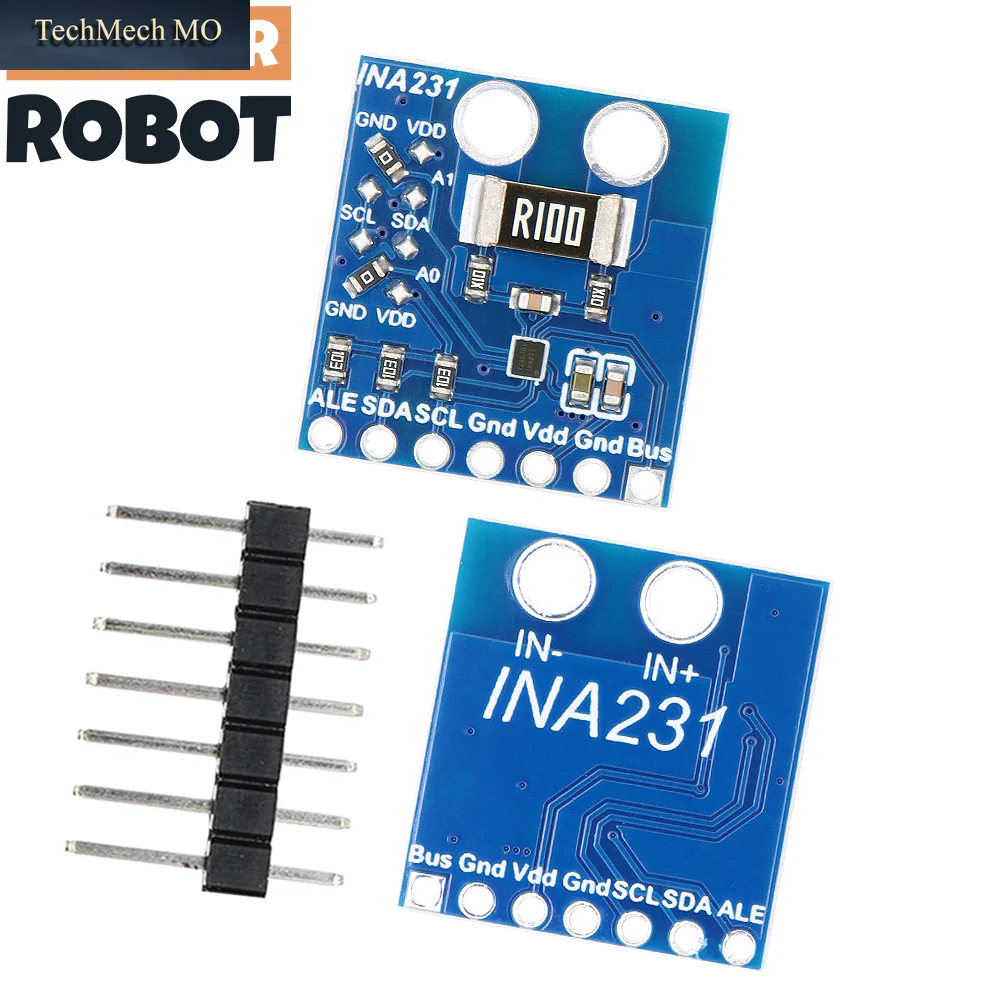

TENSTAR INA226 INA231 IIC I2C-Schnittstelle Bidirektionales Strom-/Leistungsüberwachungssensormodul CJMCU-226
Roll over image to zoom in
Beschreibung
Der INA226 ist ein Strom-Shunt- und Leistungsmonitor mit I2C™- oder SMBUS-kompatible Schnittstelle.Das Gerät überwacht sowohl einen Shunt-Spannungsabfall als auch die Betriebsspannung.Der programmierbare Kalibrierungswert, die Umwandlungszeiten und die Durchschnittsung ermöglichen in Kombination mit einem internen Multiplikator die direkte Anzeige von Stromanampen und Leistung in Watt.
Der INA226 erkennt den Strom bei Common-Mode-Busspannungen, die unabhängig von der Versorgungsspannung von 0 V bis 36 V variieren können.Das Gerät arbeitet mit einer einzigen 2,7-V- bis 5,5-V-Versorgung und zeichnet so einen typischen Versorgungsstrom von 330 μA aus.Das Gerät ist über den Betriebstemperaturbereich zwischen –40 angegeben°C und 125°C und verfügt über bis zu 16 programmierbare Adressen auf der I2C-kompatiblen Schnittstelle
Features
Erkennt Busspannungen von 0 V bis 36 V
• Hochseitige oder Unterseitige Erkennung
• Beurteilt Strom, Spannung und Leistung
• Hohe Genauigkeit:
– 0,1 % Verstärkungsfehler (max.)
– 10-μV-Offset (max.)
• Konfigurierbare durchschnittliche Optionen
• 16 programmierbare Adressen
• Betrieb von 2,7 V bis 5,5 V Stromversorgung
• 10-poliges DGS-Paket (VSSOP).
Anwendungen
• Server
• Telekommunikationsgeräte
• Rechen
• Energiemanagement
• Batterieladegeräte
• Netzteile
• Testgeräte
Pinbeschreibung
-
VBUS: Eingang der Busspannung
-
SDA/SCL: IIC-Busdaten und Taktsignalleitungen
-
ALERT: Multifunktions-Alarmausgang
-
A0/A1: IIC-Adressleitung
-
IN+/IN-: nicht invertierender Analogeingang, invertierender Analogeingang
Additional information
| Farbe | Ina231 Module, Ina226 Module |
|---|
