TOMZN Offizieller MTS Dual-Power-Umschalter TO219G 1P 2P 3P 4P 400V AC 125A Hochstrom-Leistungsschalter Trennschalter

Umschalter 1P/2P/3P/4P 400VAC125 A

Allgemein

Die TO419G-Serie ist ein vielseitiger manueller Trennschalter, der vier Kernfunktionen integriert: Ein, Aus, Umschalten und Trennen.Es ermöglicht ein sicheres Umschalten oder Trennen zwischen zwei Lasten auf einer einzigen Leitung oder zwischen zwei unabhängigen Stromquellen.Gehäuse aus hochflammhemmendem PA66 für Langlebigkeit, einfache Montage auf DIN-Schiene (35×7,5).Ausgelegt für 125 A, bietet es eine zuverlässige und sichere Lösung für die Leistungsschaltung und -isolierung in Industrieanlagen und Schaltkreisen.

Funktion

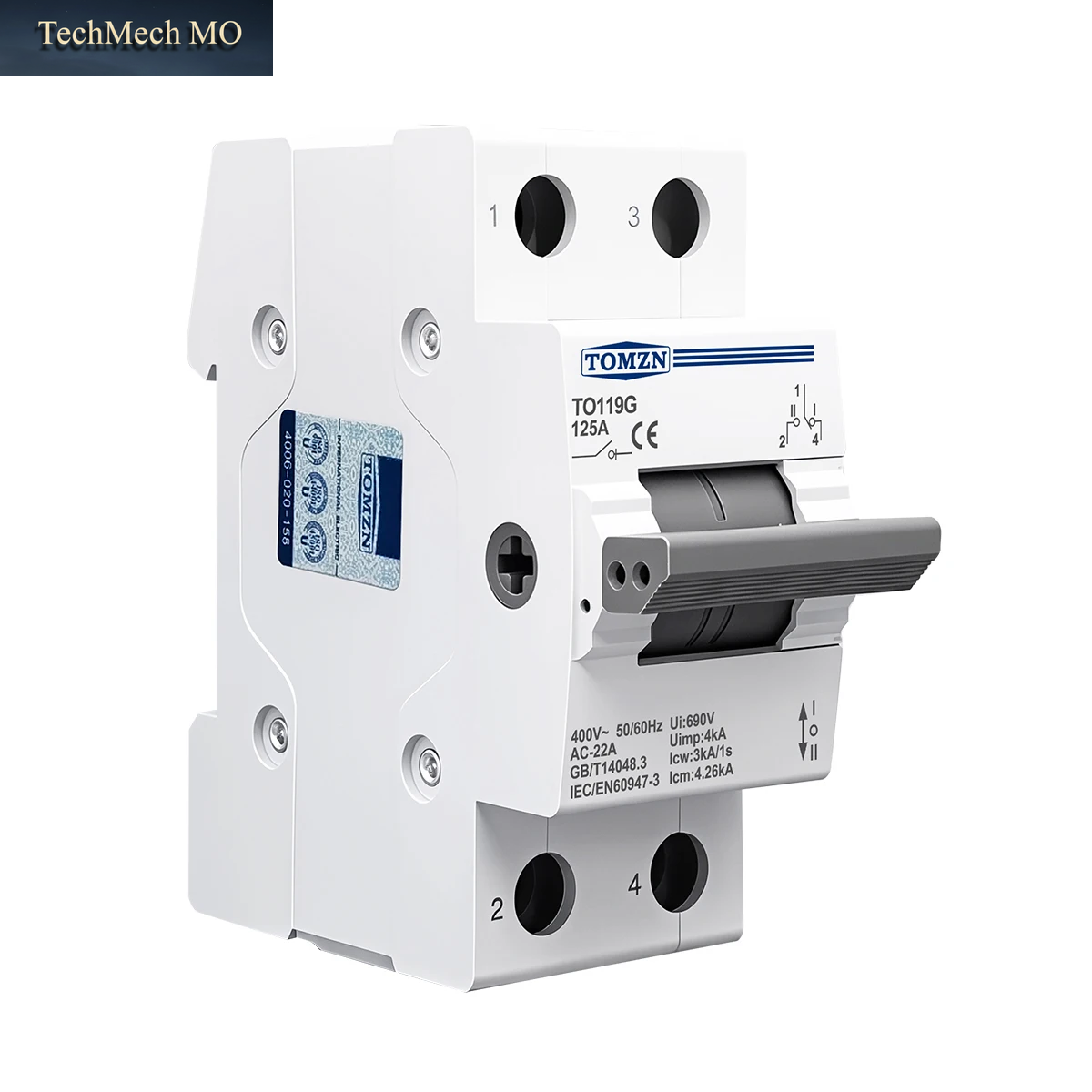

TO119G 1P 400V Wechselstrom

1P Manueller Transferschalter (MTS)

1.Wenn der Griff in der I-Position steht: 1 und 2 sind verbunden

2.Wenn der Griff in der II-Position: 1 und 4 verbunden sind

3.Wenn sich der Griff in der Mittelstellung befindet: beide Gruppen sind getrennt.

TO219G 2P 400V Wechselstrom

2P Manueller Transferschalter (MTS)

1.Wenn der Griff in der I-Position ist:

1 und 2 sind verbunden

5 und 6 sind verbunden.

2.Wenn der Griff in der II-Position ist:

1 und 4 sind verbunden

5 und 8 sind verbunden.

3.Wenn sich der Griff in der Mittelstellung befindet: beide Gruppen sind getrennt.

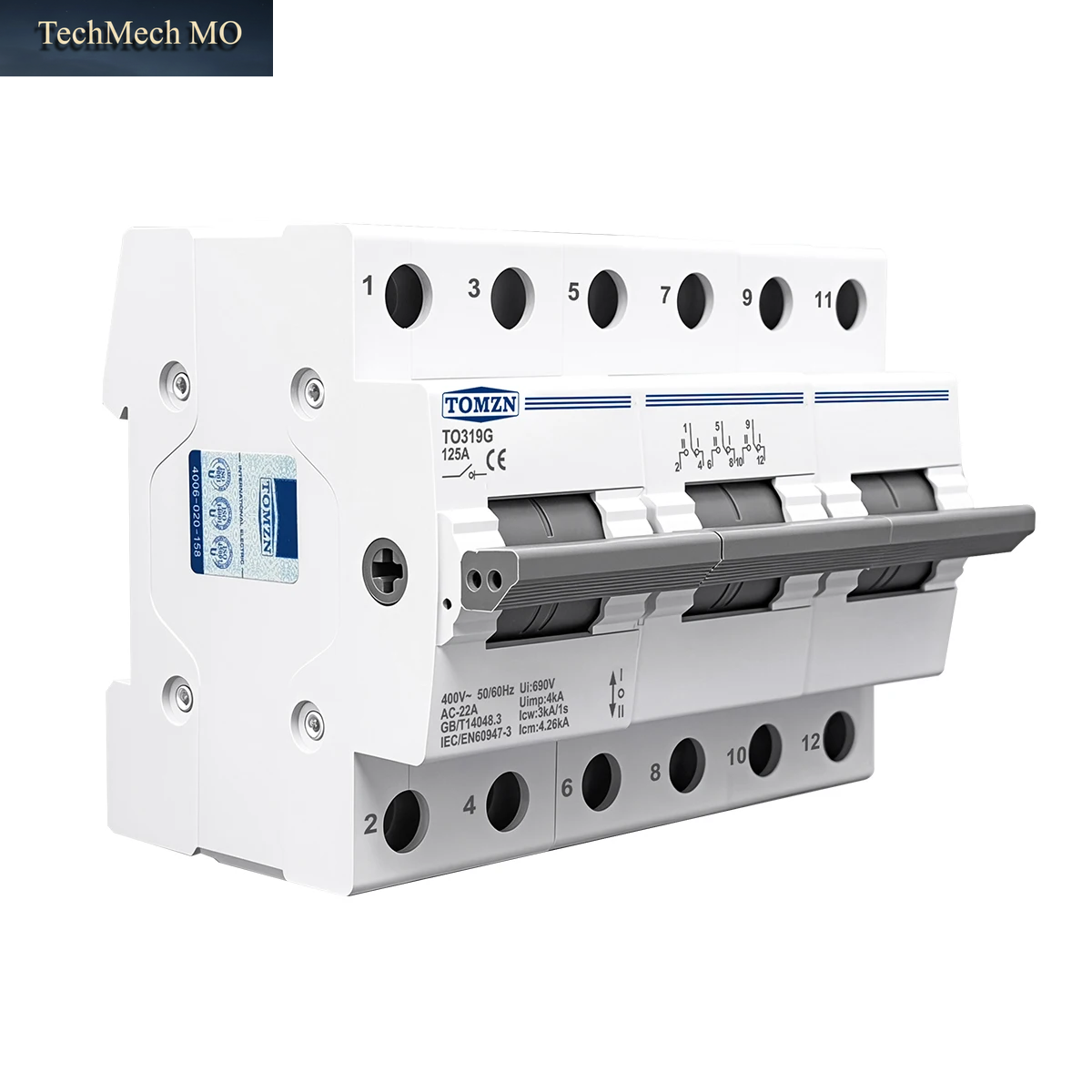

TO319G 3P 400V Wechselstrom

3P Manueller Transferschalter (MTS)

1.Wenn der Griff in der I-Position ist:

1 und 2 sind verbunden

5 und 6 sind verbunden.

9 und 10 sind verbunden

2.Wenn der Griff in der II-Position ist:

1 und 4 sind verbunden

5 und 8 sind verbunden.

9 und 12 sind verbunden

3.Wenn sich der Griff in der Mittelstellung befindet: beide Gruppen sind getrennt.

TO419G 4P 400V Wechselstrom

4P Manueller Transferschalter (MTS)

1.Wenn der Griff in der I-Position ist:

1 und 2 sind verbunden

5 und 6 sind verbunden

9 und 10 sind verbunden

13 und 14 sind verbunden.

2.Wenn der Griff in der II-Position ist:

1 und 4 sind verbunden

5 und 8 sind verbunden

9 und 12 sind verbunden

13 und 16 sind verbunden.

3.Wenn sich der Griff in der Mittelstellung befindet: beide Gruppen sind getrennt.

Die Position der eingehenden und ausgehenden Drähte kann je nach tatsächlichem Bedarf angepasst werden (der obere und untere Ausgang sind nicht unbedingt erforderlich, bei Verwendung für Dual-Power-Switching müssen der untere In- und der obere Ausgang verwendet werden).

Produktparameter

Modell: TO119G/TO219G/TO319G/TO419G

Anzahl der Pole: 1P/2P/3P/4P

Nennspannung: 400 VAC 50/60 Hz

Bemessungsstrom: 125A

Benutzerinterface: 690 V

Uimp: 4 kV

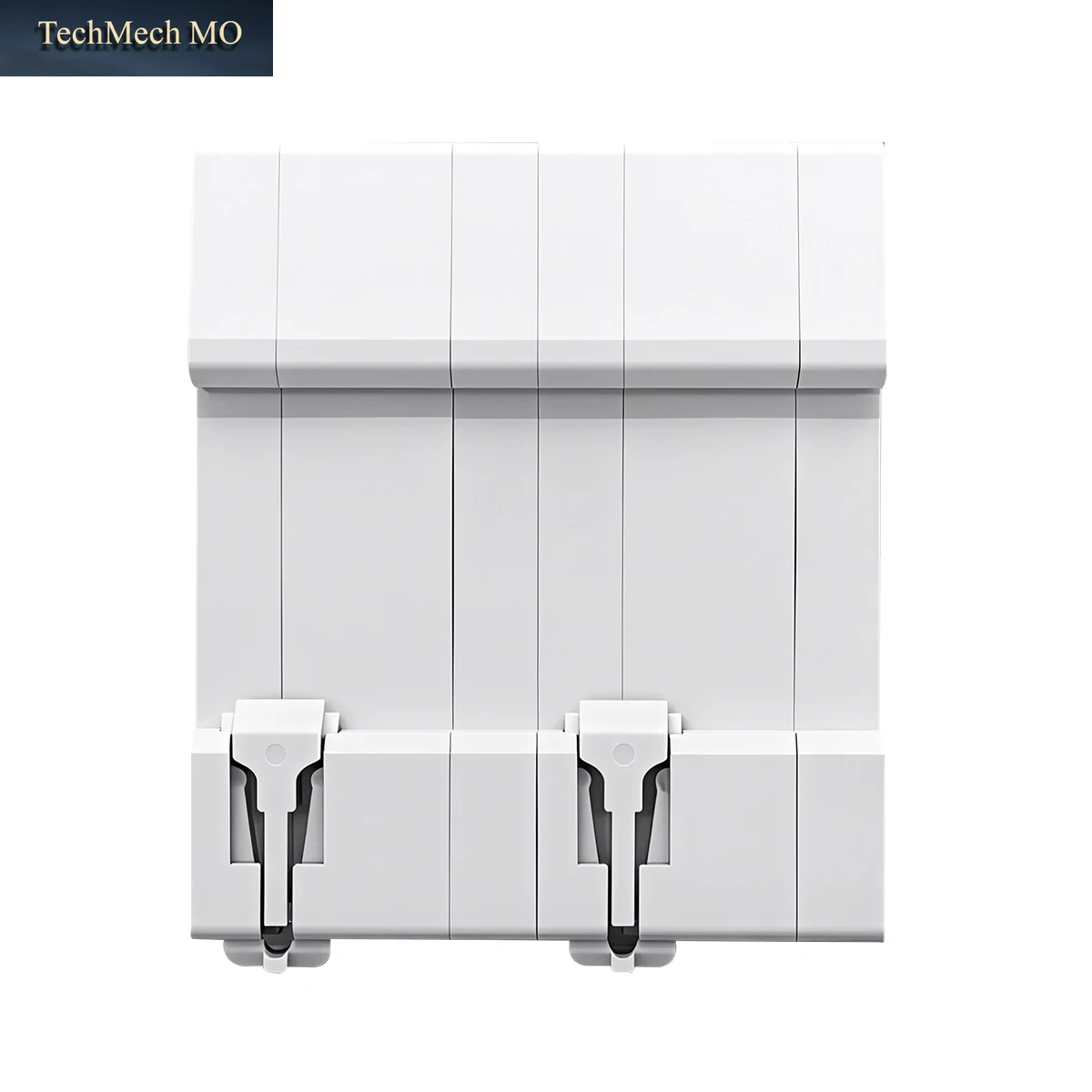

Art der Installation: 35-mm-DIN-Schiene
