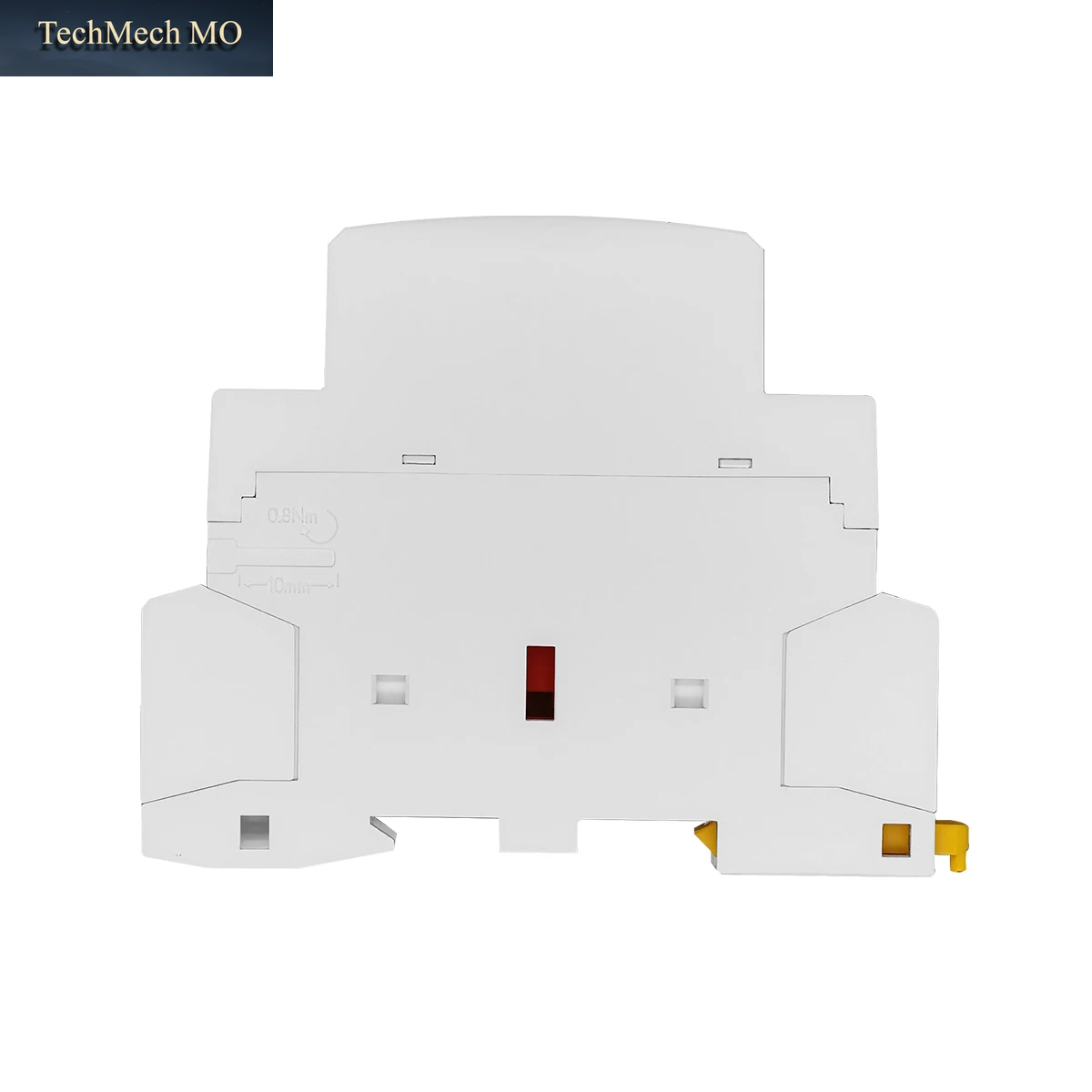

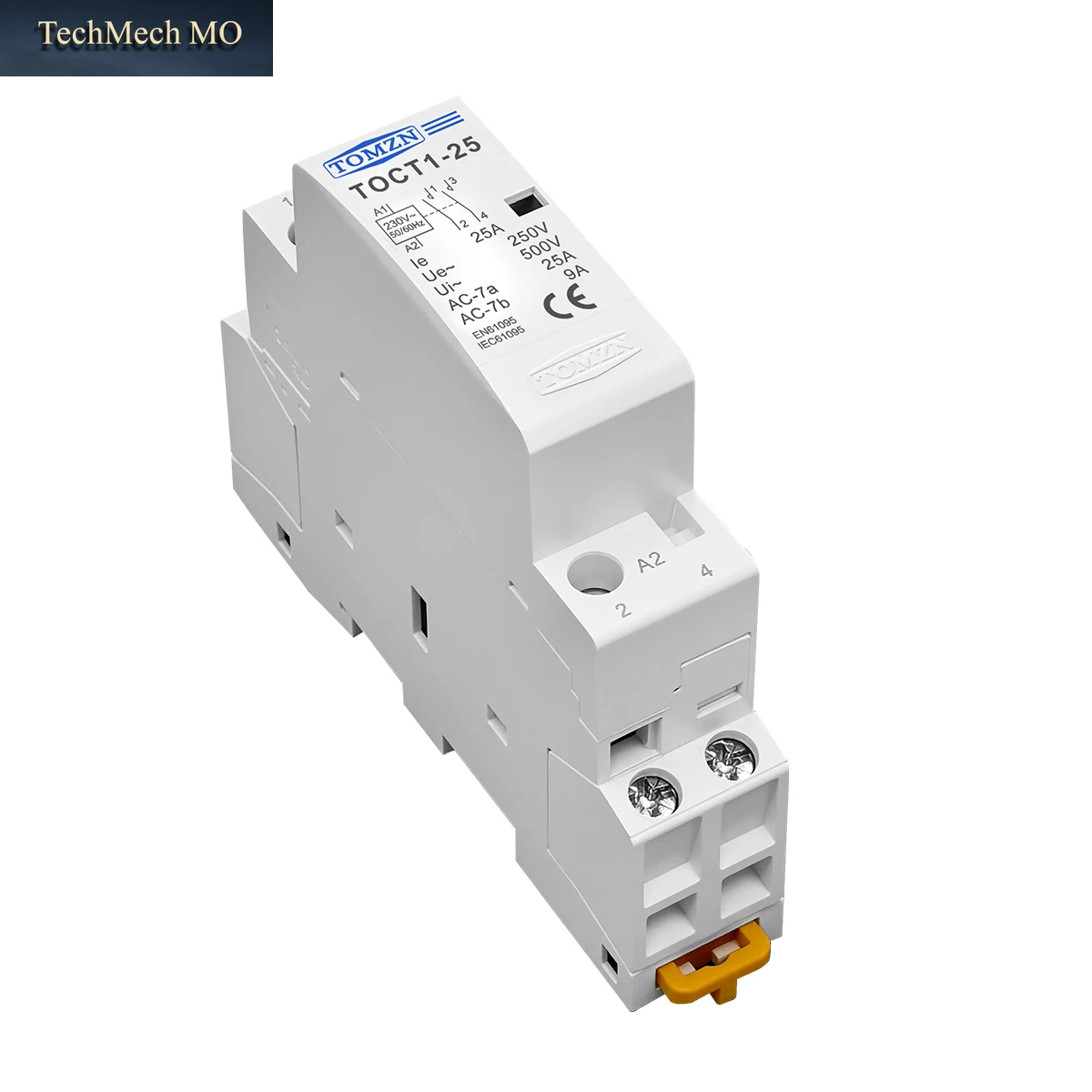

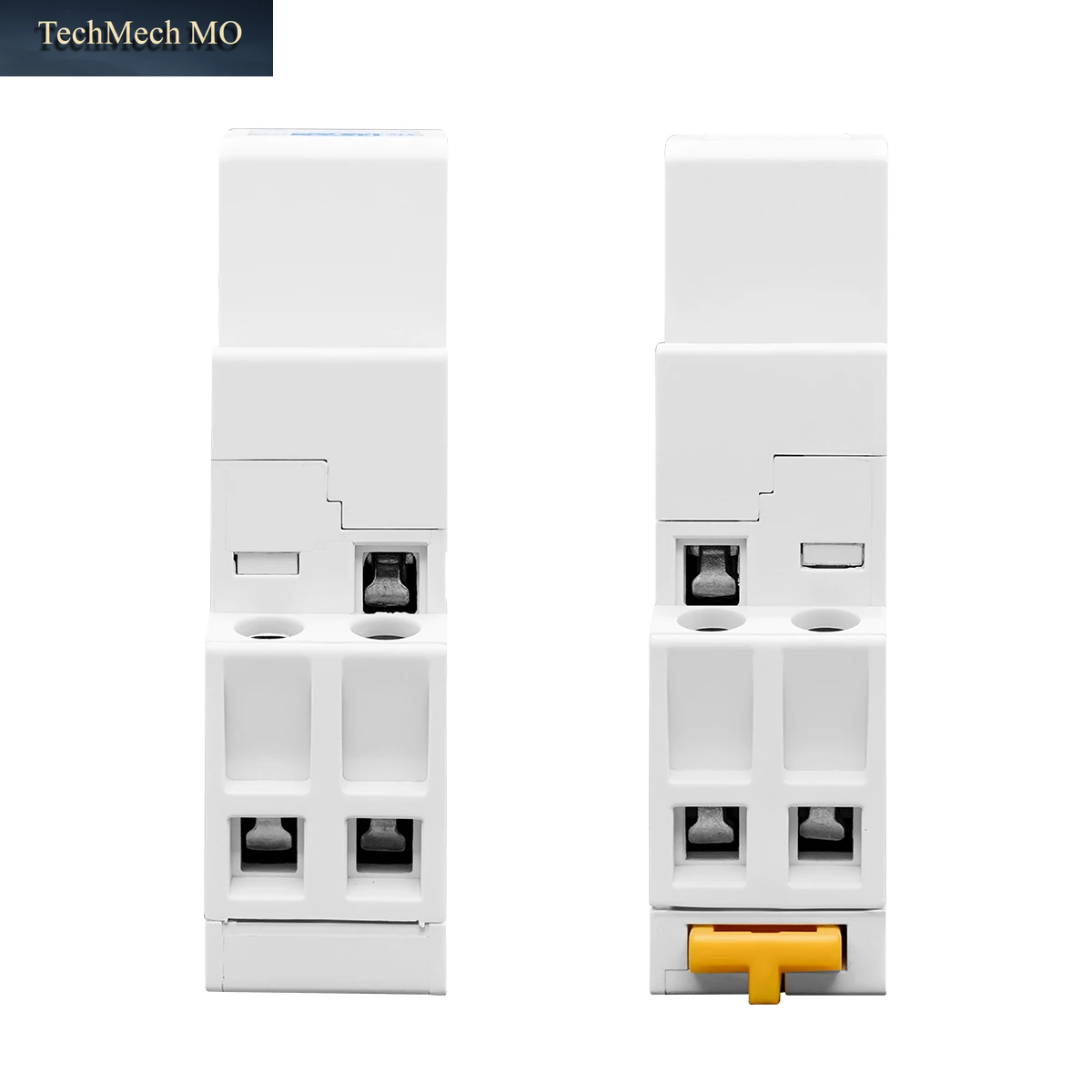

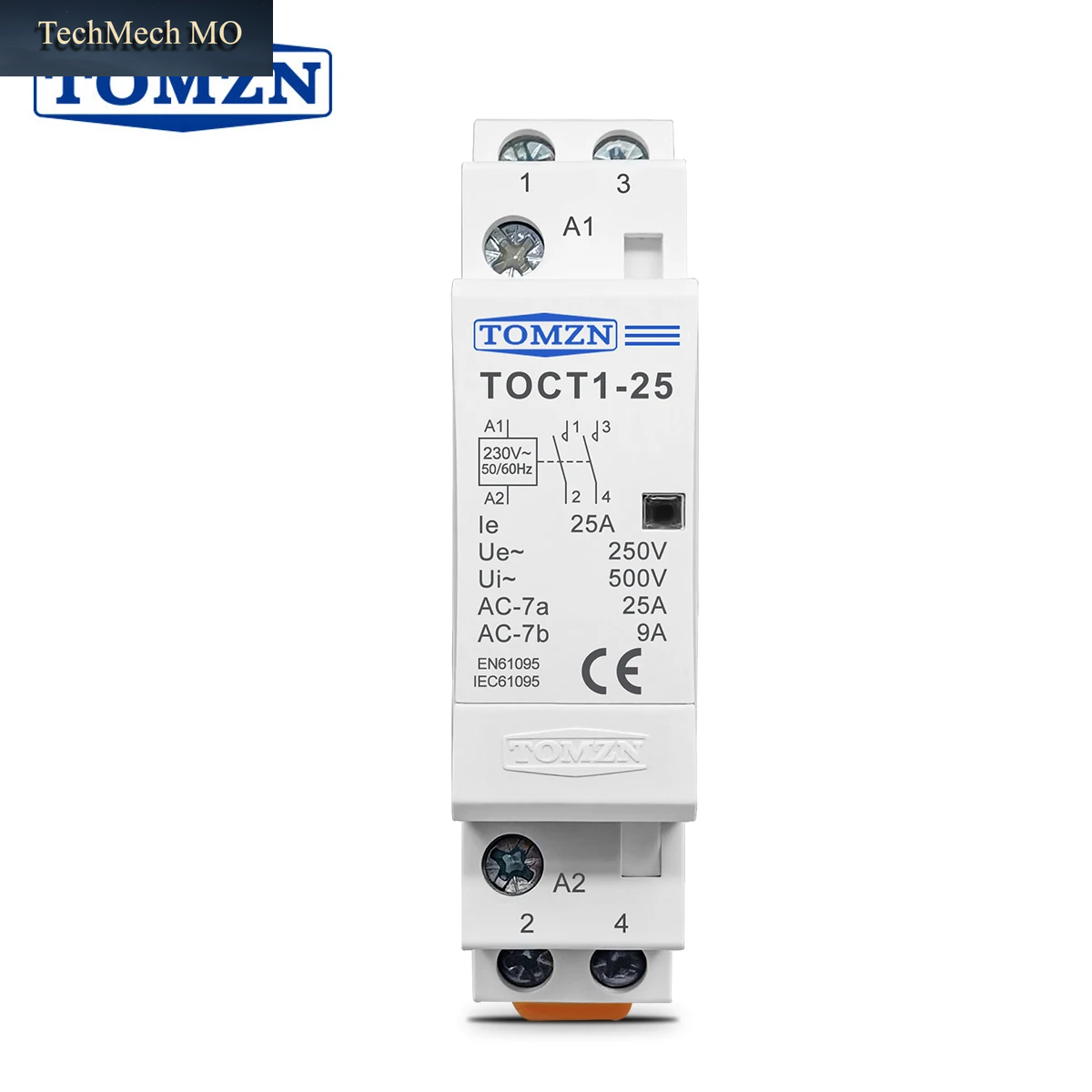

TOMZN TOCT1 2P 25A AC 220V/230V 50/60Hz Din-Schienen-Haushaltsmodularschütz 110V 230V 24V 2NO 2NC 1NO1NC

Dieser Link gilt nur für 2P 230V 50/60H 2NO

Das TOCT1-Wechselstromschütz für Haushalte ist hauptsächlich für Wechselstromkreise mit 50 Hz oder 60 Hz mit 230 V konzipiert.Nennbetriebsspannung bei AC-7a-Nutzung, Nennbetriebsspannung bis 230 V, Nennbetriebsstrom bis zu 25 A, Nennbetriebsspannung bei AC-7b-Nutzung, Nennstrom bis 10 A.Verwendung in einer Unterbrechleistung unter 6 kA-Schaltung.Zum Fernschließen oder Unterbrechen des Stromkreises.

Anwendung: für Zuhause, Wohnung, Hotel, automatische Abschaltung oder Anschluss der Stromversorgung.

Normale Arbeits- und Installationsbedingungen:

1.Umgebungstemperatur: -5°C bis +40°C, die durchschnittliche Temperatur nicht mehr als +35°C in 24 Stunden.

2.Höhe: nicht mehr als 2000 m.

3.Atmosphärische Bedingungen: Die relative Luftfeuchtigkeit des Installationsortes sollte nicht mehr als 50 % betragen, wenn die maximale Temperatur +40 beträgt°C: Bei niedrigerer Temperatur ist eine höhere relative Luftfeuchtigkeit zulässig.Die monatliche durchschnittliche Mindesttemperatur im nassesten Monat sollte +25 nicht überschreiten°C und die monatliche durchschnittliche maximale relative Luftfeuchtigkeit dieses Monats nicht mehr als 90 %. Außerdem sollte der durch Temperaturänderungen verursachte Tau auf der Oberfläche der Produkte berücksichtigt werden.

4.Klasse der Verschmutzung: Klasse 2.

5.Installationszustand: Klasse II.

Anwendungsanleitung

1.Überprüfen Sie vor der Installation, ob das Schütz mit dem Anwendungsbereich und dem Betriebszustand übereinstimmt

2.Ziehen Sie während der Installation die Bewegungsstopperkomponente nach unten und setzen Sie das Schütz auf die sichere Querbahn. Drücken Sie dann die bewegungsstopperkomponente nach oben, um das Schütz auf der sicheren Querbahn zu befestigen. Vermeiden Sie ein Lösen und Herunterfallen. Ziehen Sie die bewegungsstopperkomponente nach unten, wenn Sie möchten Entfernen Sie das Schütze.

Vorsicht

a).Stellen Sie sicher, dass das richtige Verbindungsmodus vorhanden ist

b).Schrauben Sie während des Anschlusses die Bindeschraube fest
