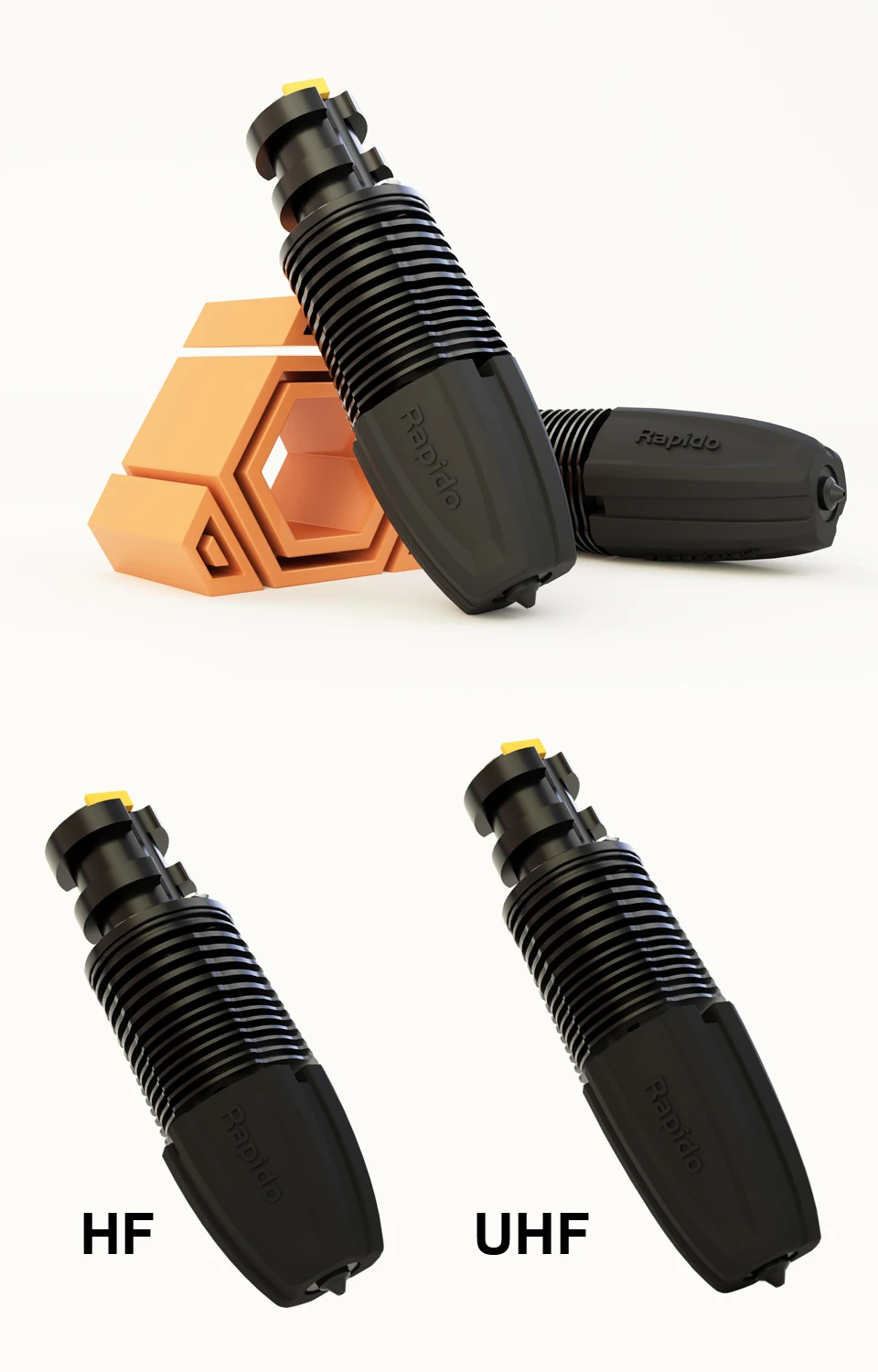

Trianglelab Rapido ACE HOTEND Hochdurchfluss Hochgeschwindigkeit Hochtemperatur Direktantrieb Oder Bowden-Kompatibel Voron DDE RAPIDO Extruder

▉Name:

▉Hervorheben:

1.Kleinere Kühlkörpergröße, aber dennoch kompatibel mit früheren Rapido- oder Dragon-Montageteilen unter Verwendung von Abstandshaltern.

2.Mehrere Befestigungslöcher an der Oberseite ermöglichen die Montage Ihres Druckkopfs in mehreren Winkeln.

3.Längere Schmelzzone und höhere Durchflussrate bei noch kleinerer Gesamtgröße.

4.Das Keramikheizelement ist austauschbar und kostengünstiger in der Wartung.

5.Sorgfältig entwickelter interner Temperatursensor für genauere und stabilere Messwerte der Heizblocktemperatur.

6.Das geteilte Flanschdesign aus Edelstahl reduziert den Wärmeverlust vom Heizblock und verringert außerdem das Risiko einer Beschädigung des Filamentkapillarwegs beim Anziehen.

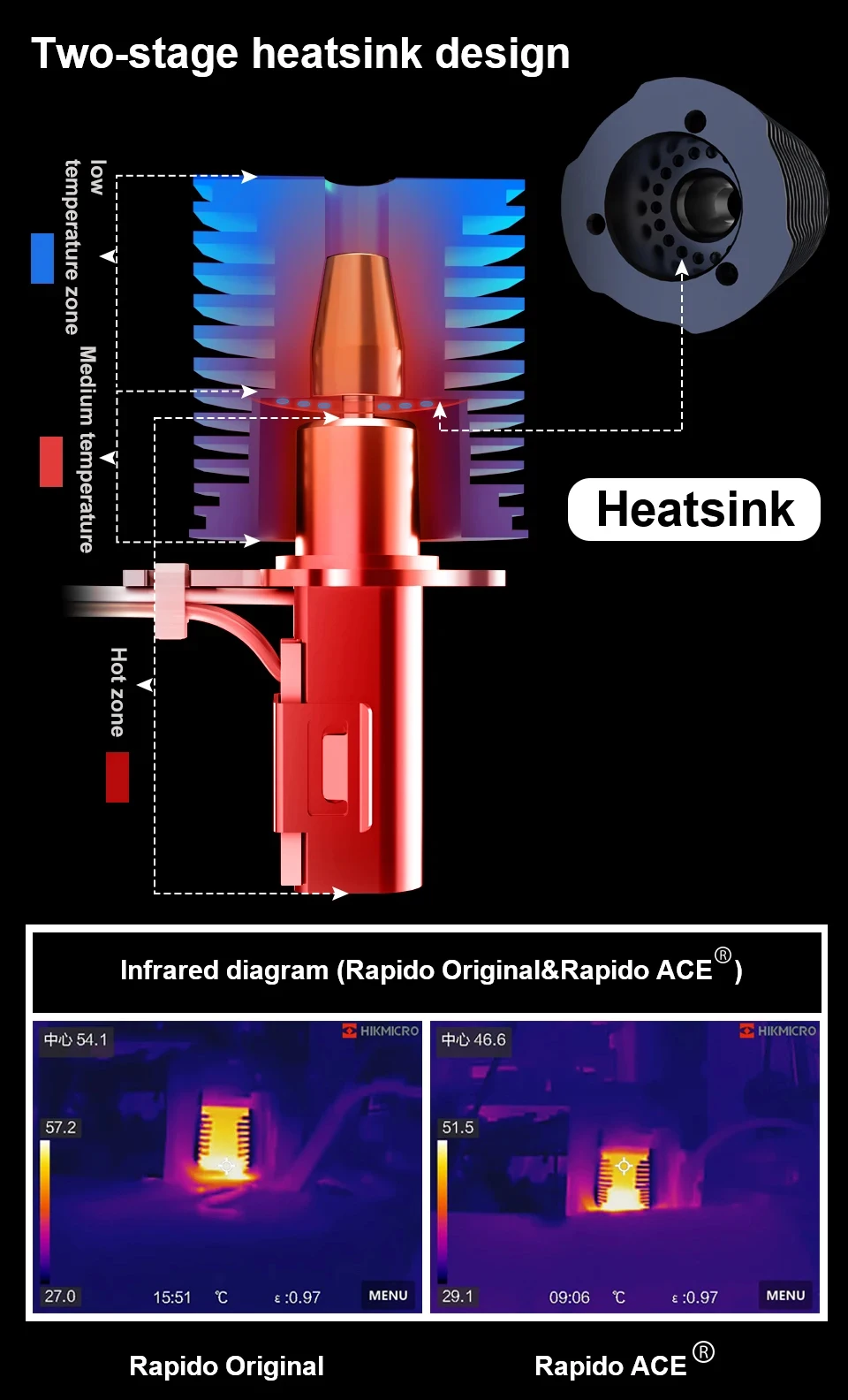

7.Das zweistufige isolierte Kühlkörperdesign verhindert, dass die Wärme von den Befestigungsschrauben des Heizblocks weiter nach oben geleitet wird.(Siehe Infrarotbild)

8.Der konische Kühlkörper-Kühlabschnitt sorgt für effektiven und festen Kontakt.Das kalte Ende des Wärmebrechers kommt nur mit der kältesten Oberseite des Kühlkörpers in Kontakt, wodurch sichergestellt wird, dass die Temperatur des kalten Endes des Wärmebrechers so niedrig wie möglich ist, wodurch die Wahrscheinlichkeit eines Wärmekriechens verringert wird.

9.Maximale praktische Durchflussrate von 65 mm³/s.(PETG@265℃ φ1,2 mm Düse)

▉Kompatibilität:

Über Kühlkörper

Sorgfältig entwickelter interner Temperatursensor für genauere und stabilere Messwerte der Heizblocktemperatur.

Der konische Kühlkörper-Kühlabschnitt sorgt für effektiven und festen Kontakt.Das kalte Ende des Wärmebrechers kommt nur mit der kältesten Oberseite des Kühlkörpers in Kontakt, wodurch sichergestellt wird, dass die Temperatur des kalten Endes des Wärmebrechers so niedrig wie möglich ist, wodurch die Wahrscheinlichkeit eines Wärmekriechens verringert wird.

Über Flanschisolierung

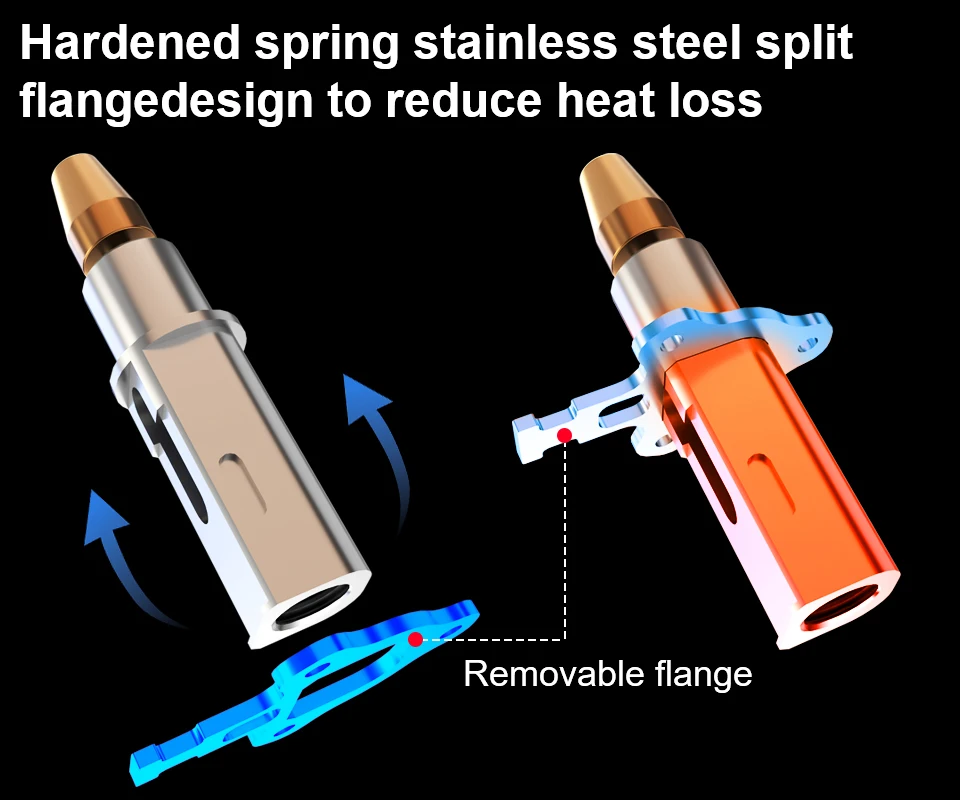

Das geteilte Flanschdesign aus Edelstahl reduziert den Wärmeverlust vom Heizblock und verringert außerdem das Risiko einer Beschädigung des Filamentkapillarwegs beim Anziehen.

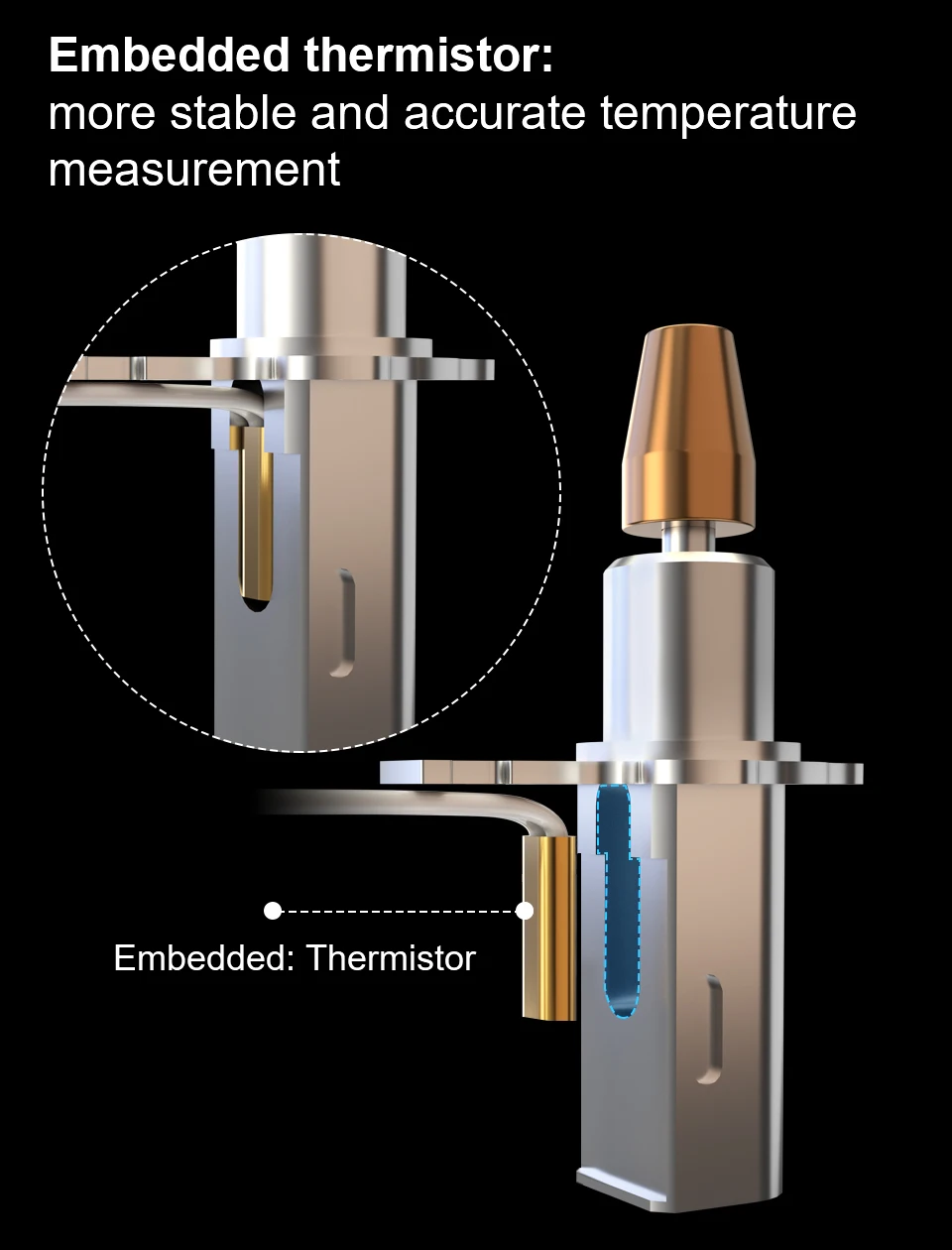

Eingebetteter Temperatursensor

Es kann die Temperatur genauer messen.

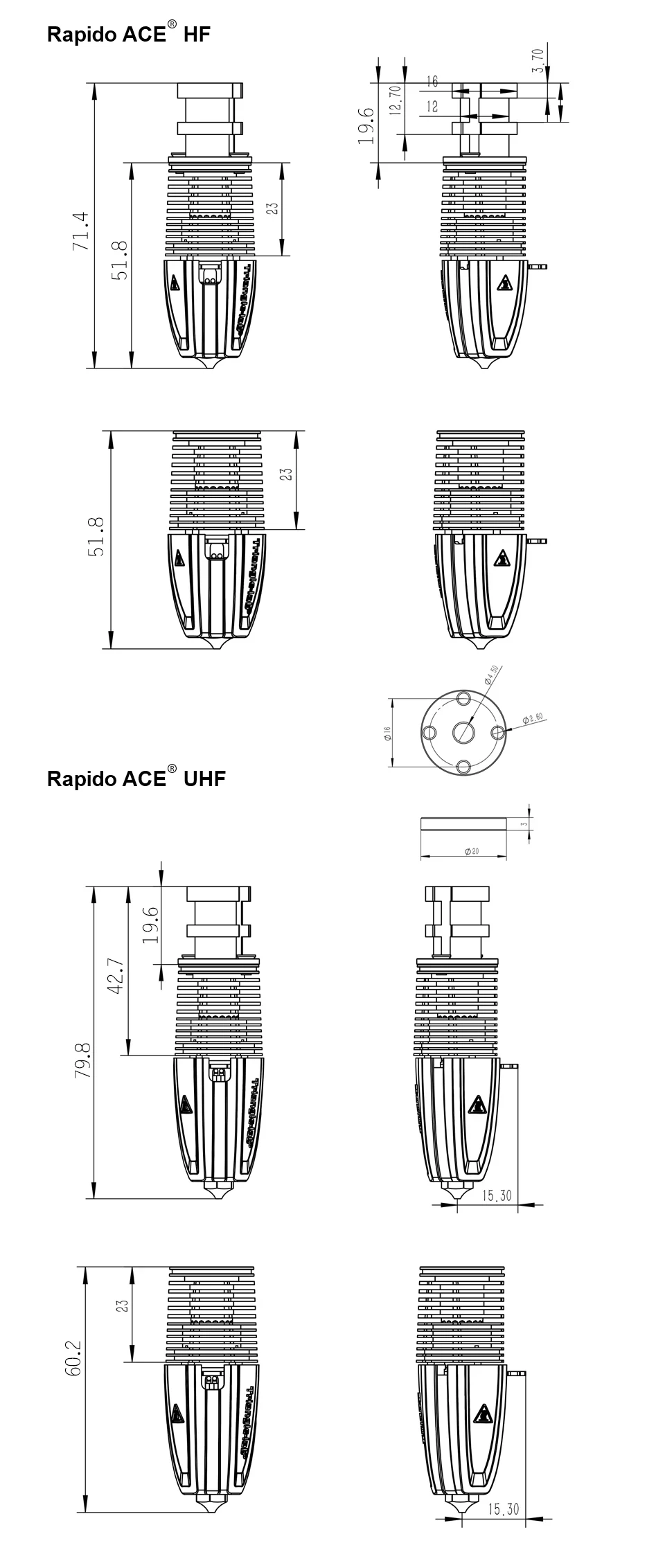

Temperatur vs. Leistung ▉Abmessungen:

▉Testbericht 01:

Eine detaillierte Dokumentation finden Sie unter folgendem Link:

Rapido Ace & Rapido Original Durchflussvergleichstest

Einführung in das Experiment:

Für diesen Druckvergleichstest wurden die Modell- und Schneidparameter, die der Praxis nahe kommen, verwendet.Um die Beobachtung des Experiments zu erleichtern, erhöht die Slicing-Software die Geschwindigkeit von niedrig nach hoch in festgelegten Höhenintervallen, führt den Druck aus und zeichnet dann die maximale Flussrate auf, die von beiden Hot-Ends unter exakt gleichen Bedingungen erreicht werden kann, indem sie beobachtet wird, bis die Druckergebnisse nicht mehr akzeptabel sind.

Testbedingungen:

Slicing-Software: PrusaSlicer 2.6.0

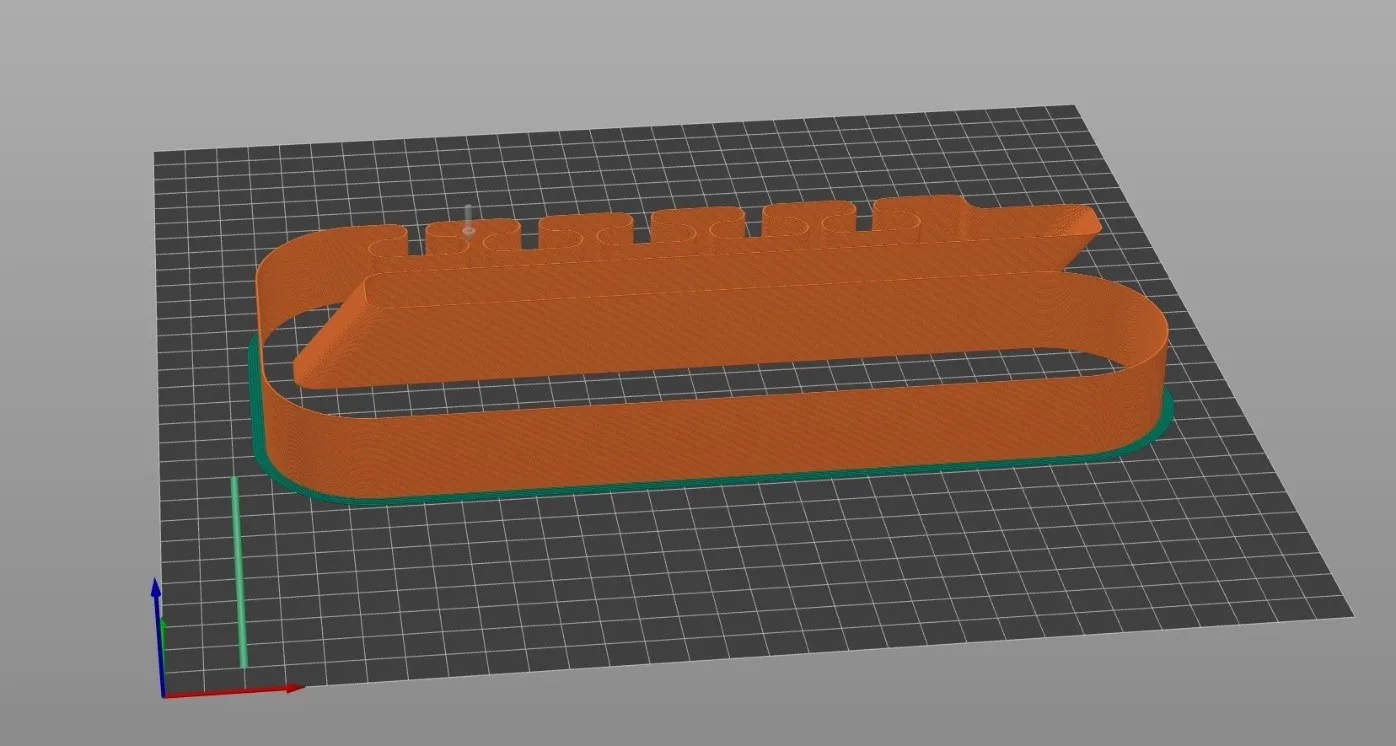

Modell: Geometrie für Durchflussratenmessung von E3D online (Abbildung 1)

Düse V6-Stil Messing 0,6 mm

Slicer-Einstellungen:

Schichtdicke 0,3 mm

Umfang 1

Extrusionsbreite 0,75 mm

PETG@260°C

Geschwindigkeit Bei jedem 2-mm-Höhenzuwachs erhöht sich die Geschwindigkeit um 5 %.

Durchflussmengenberechnung Beobachten und notieren Sie die maximale Durchflussmenge, die erreicht wird, bevor der Druck unzulässig wird.

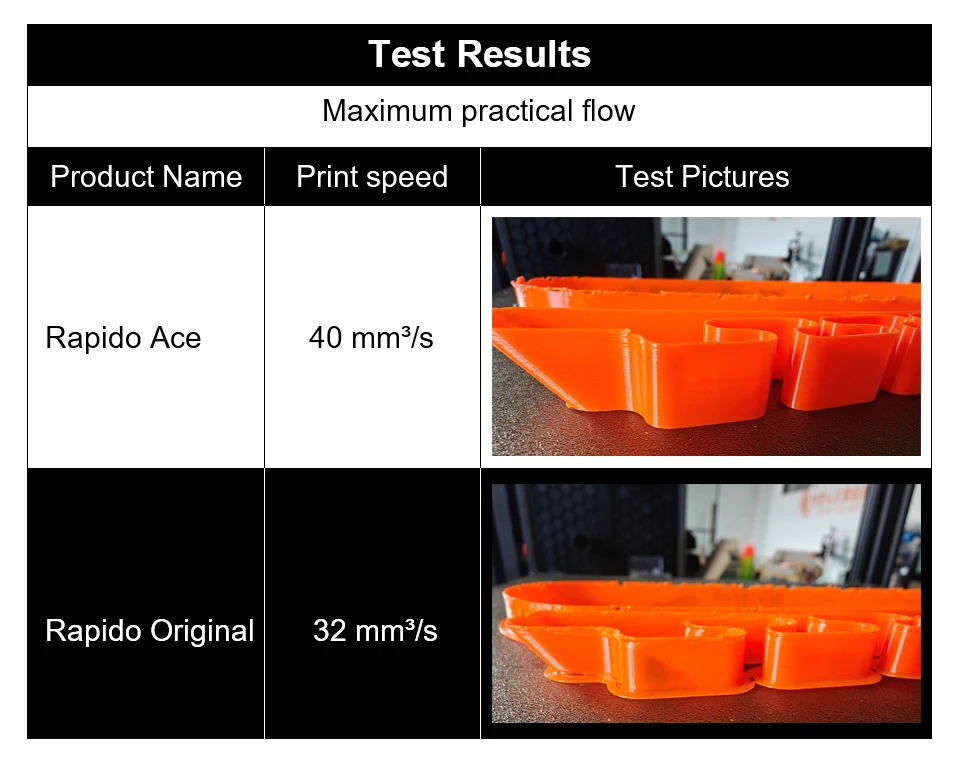

Testergebnisse:

▉Testbericht 02:

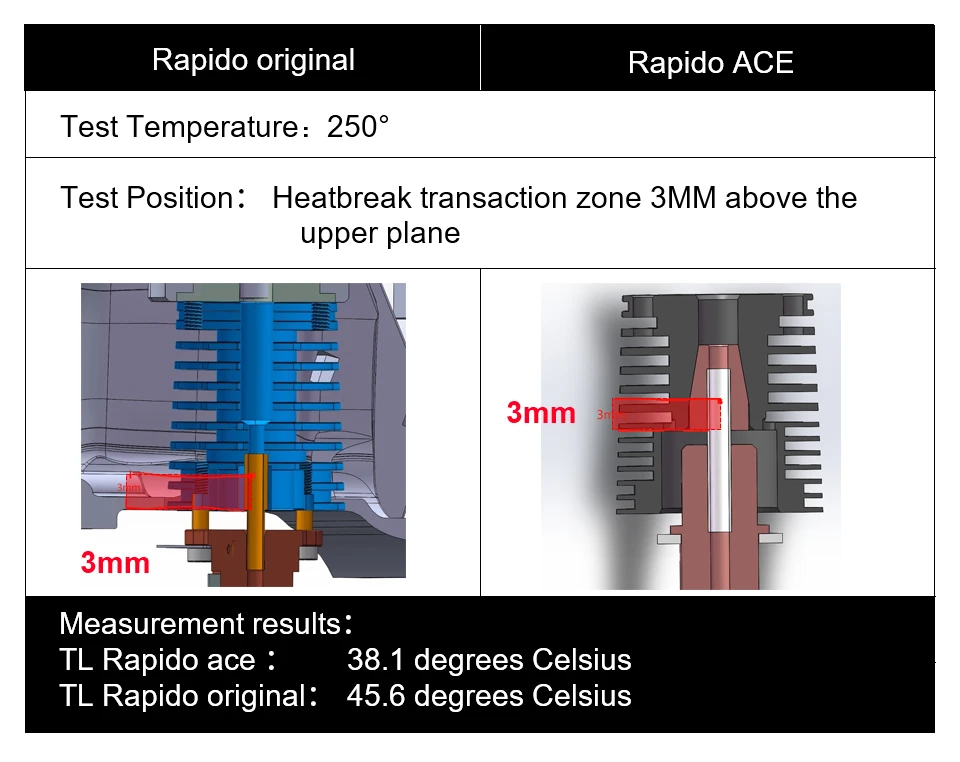

Rapido ACE & Rapido Original Hitzeschutzschalter Betriebstemperatur Vergleich

Experimentelle Übersicht:

Unter den gleichen festen und wärmeableitenden Bedingungen wird der Temperaturunterschied zwischen den beiden heißen Enden an der gleichen Position im kalten Ende des Wärmebrechers verglichen und getestet.

Temperaturmessmethode:

Messen Sie die Temperatur im Inneren der Düse des Heizblocks mit einem Thermoelement und vergleichen Sie sie mit der vom Drucker zu diesem Zeitpunkt eingestellten Temperatur. Notieren Sie die tatsächliche Temperatur des Druckers, wenn die Thermoelementmessung 250 Grad Celsius erreicht, um sie im Vergleichsexperiment zu verwenden .Wenn die Temperatur in der Düse beispielsweise 250 Grad Celsius beträgt, wenn sie im Drucker auf 241 Grad Celsius eingestellt und stabilisiert wird, wird das Hot-End in den nächsten Schritten auf 241 Grad Celsius eingestellt und dann die Temperatur gemessen um die Stabilisierung erneut zu bestätigen, und dann wird auf dieser Grundlage ein Vergleichsexperiment durchgeführt.

Fazit: Die gemessene Temperatur am kritischen Kaltende des Wärmebrechers des TL Rapido Ace ist deutlich niedriger als die des TL Rapido Original.Dies bedeutet, dass der TL Rapido Ace eine bessere Fähigkeit hat, die Wärmeübertragung zu blockieren, und ein besseres thermisches Design aufweist, was den potenziellen Vorteil haben kann, das Auftreten von thermischem Kriechen zu verhindern und die Wahrscheinlichkeit zu verringern, dass Filamentpfade verstopfen, wodurch die Erfolgsquote beim Drucken verbessert wird.

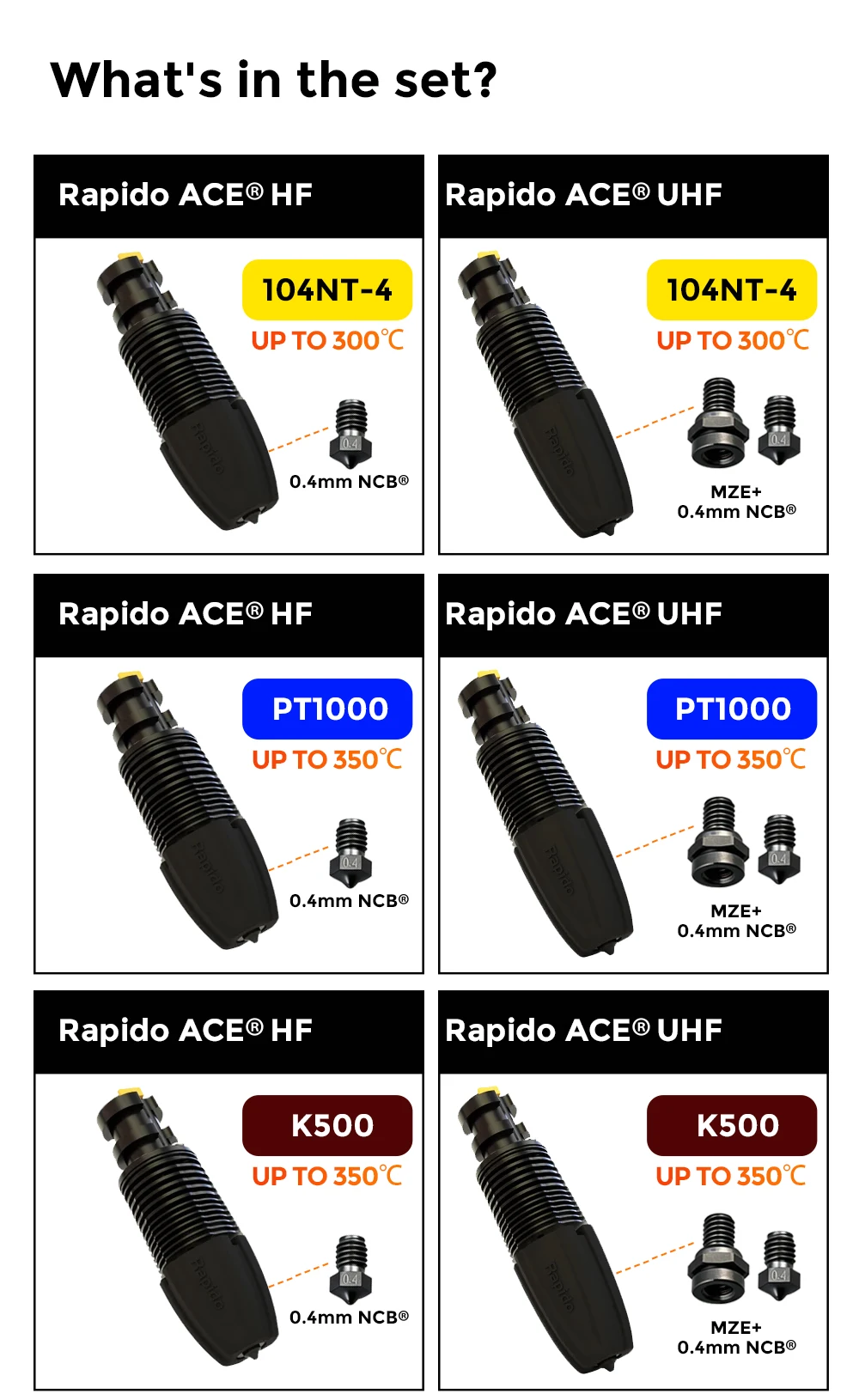

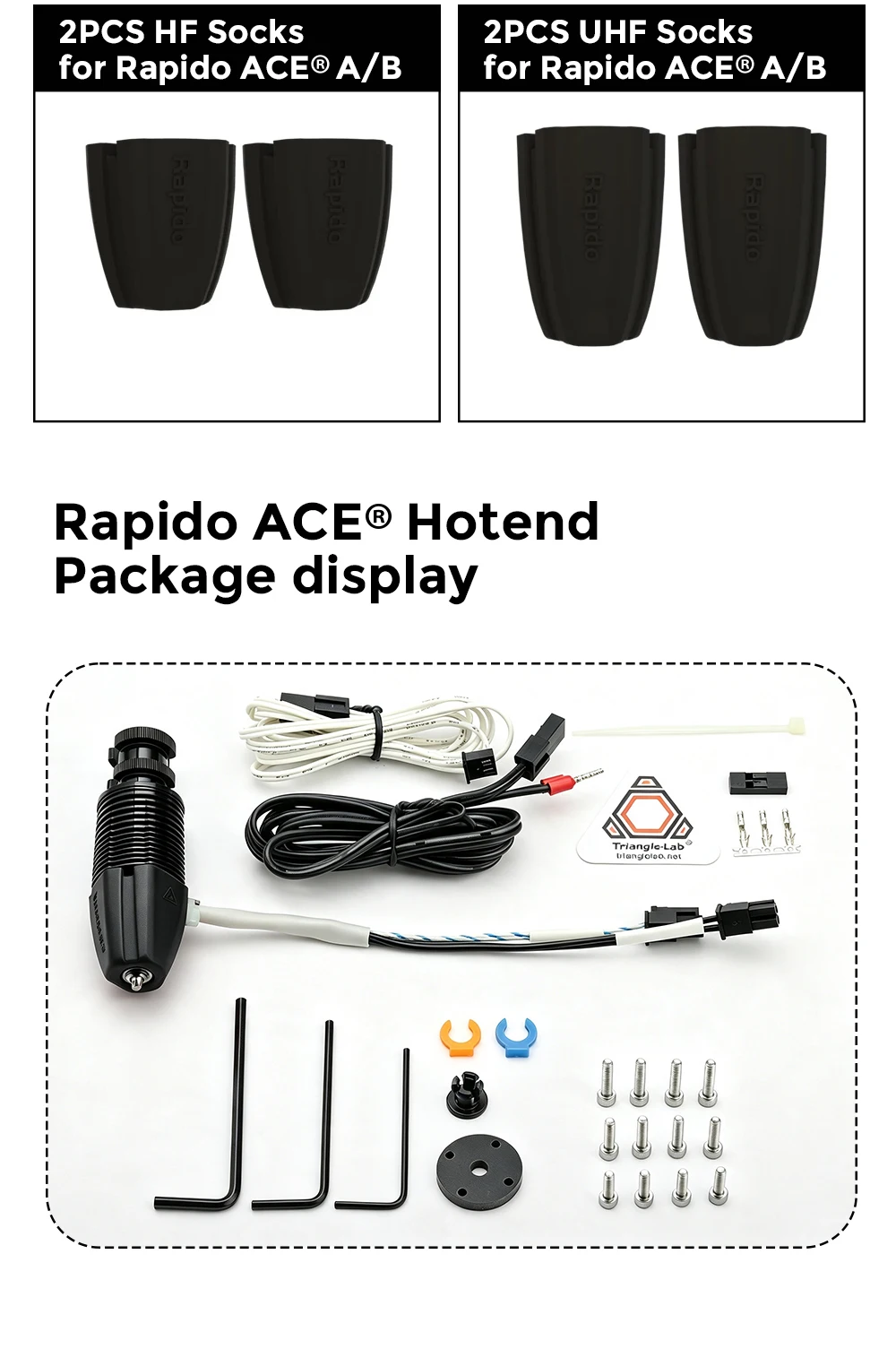

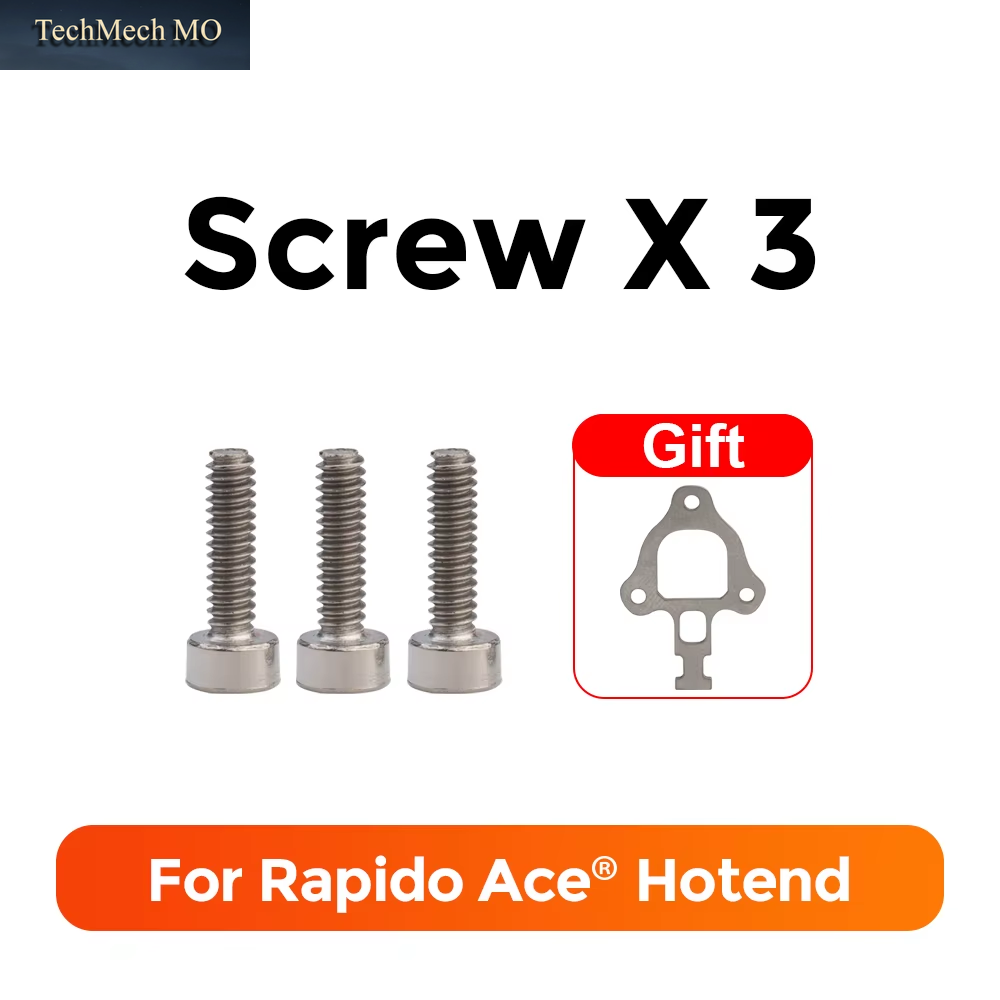

▉Was ist in der Box?

▉Anzeige:
