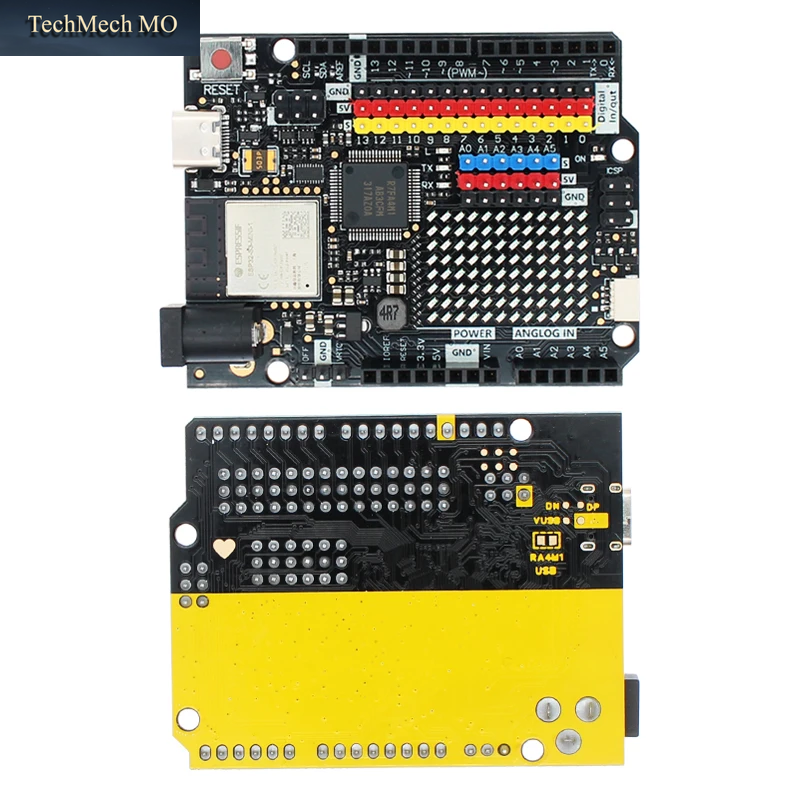

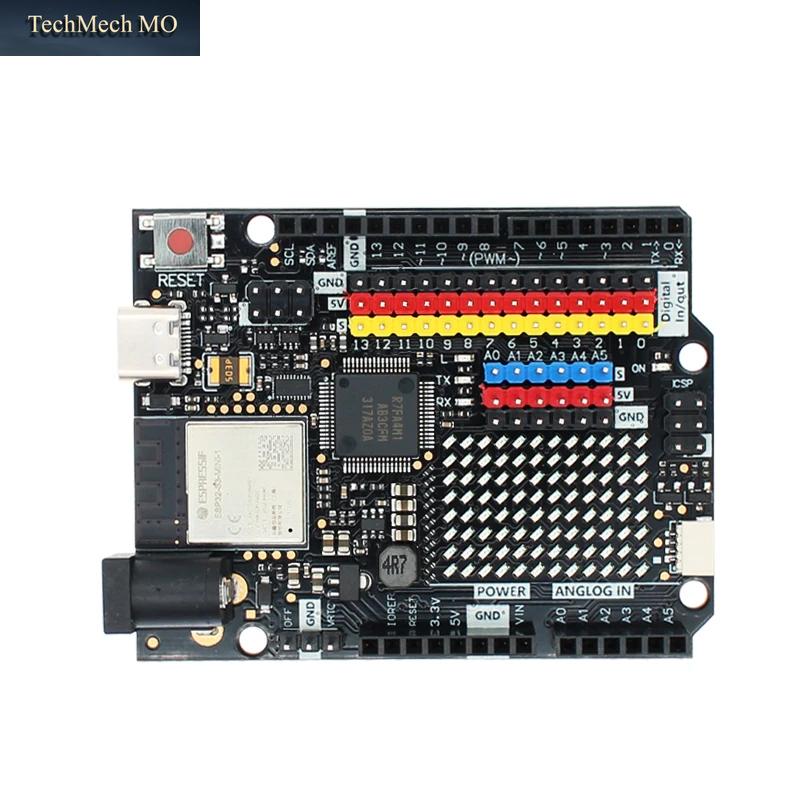

UNO R4 Minima/Wifi Edition Entwicklungsboard Für Arduino Programming Learning Controller

kurze Einführung
Uno Pro4M fügt oben auf Uno R3 vier Motortreiber und ein kabelloses JDY33-Bluetooth-Modul mit einem Schnittstellentyp von XH2.54-2P für den Motor hinzu.
#Produktparameter
Prozessor: Uno Pro4M verwendet den Atmel AVR 8-Bit-Mikrocontroller ATmega328P als Hauptprozessor mit hoher Leistung und geringem Stromverbrauch.
Taktfrequenz: Uno Pro4M hat eine Taktfrequenz von 16 MHz und bietet so eine schnelle und zuverlässige Rechenleistung.
Digitale I/O-Pins: Uno Pro4M verfügt über 14 digitale Eingangs-/Ausgangs-Pins (6 davon können als PWM-Ausgänge verwendet werden) zum Anschluss verschiedener externer Geräte und Sensoren.
Analoge Eingangspins: Uno Pro4M verfügt über 6 analoge Eingangspins, die zum Lesen analoger Signale wie Temperatur, Licht usw. verwendet werden können.
Speicher: Uno Pro4M verfügt über 32 KB Flash-Programmspeicherplatz zum Speichern von vom Benutzer geschriebenen Programmen sowie 2 KB SRAM und 1 KB EEPROM.
Kommunikationsschnittstelle: Uno Pro4M unterstützt serielle Kommunikation (über USB-Schnittstelle) und gängige Kommunikationsprotokolle wie I2C und SPI und erleichtert so die Dateninteraktion mit anderen Geräten.
Bluetooth: Uno Pro4M unterstützt Bluetooth-Kommunikation.
Eingangsspannung: USB5V, DC6-12V
Ausgangsspannung: 3,3 V-5 V
Entwicklungsumgebung: Arduino, Mind+, Mixly usw.

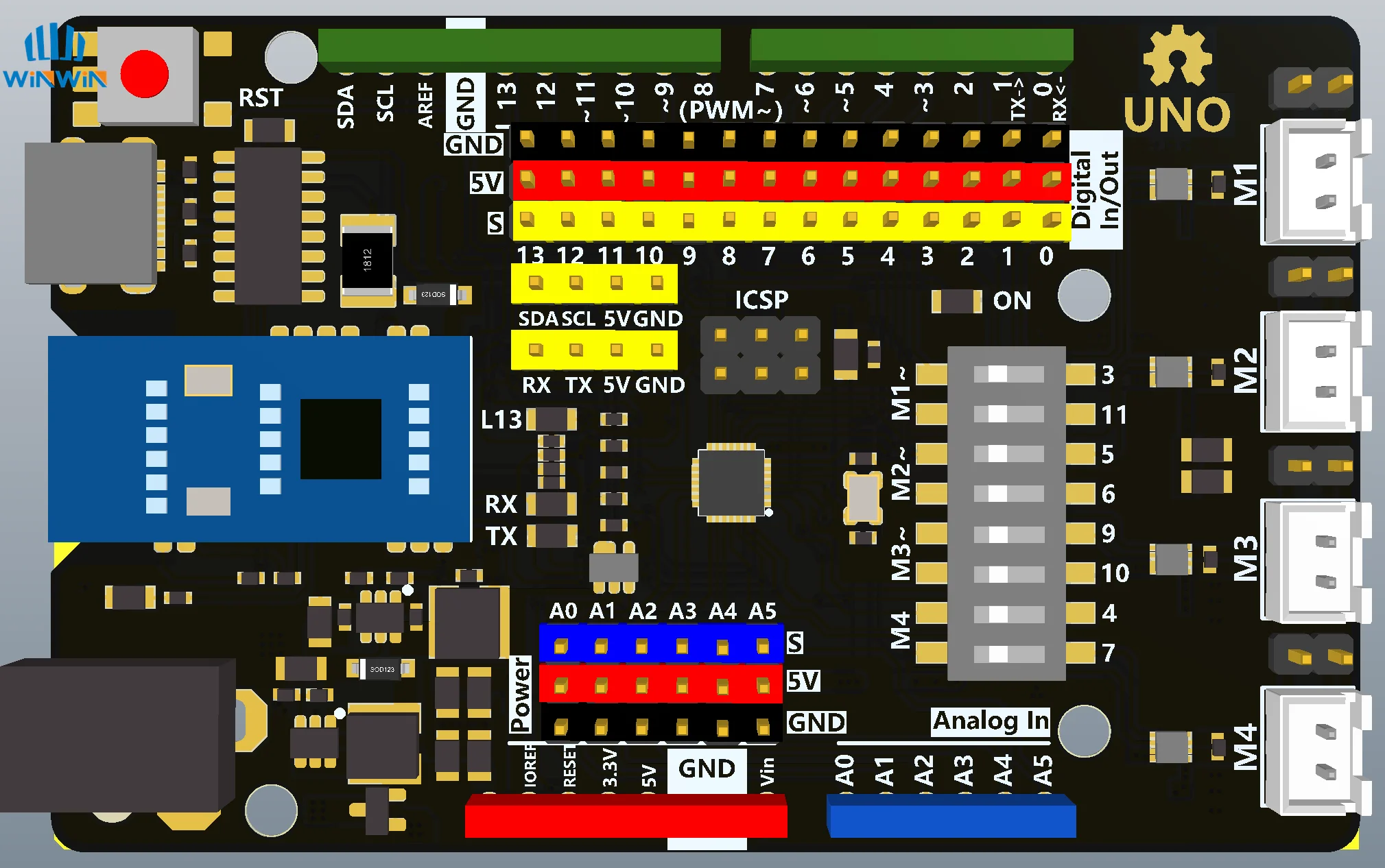

Beschreibung der SN-Pin-Namenfunktion
1 D0 digitaler Eingangs-/Ausgangspin
2 digitale Ein-/Ausgangstifte D1
3 digitale Ein-/Ausgangstifte D2
4 D3 M1-Motor vorwärtsdrehung
5 Vorwärtsdrehung des D4-Motors (Geschwindigkeit kann nicht angepasst werden)
6 Vorwärtsdrehung des D5 M2-Motors
7 D6 M2-Motor umgekehrt
8 D7 M4-Motor umgekehrt (Geschwindigkeit kann nicht angepasst werden)
9 digitale Ein-/Ausgangstifte D8
10 D9 M3-Motor vorwärtsdrehung
11 D10 M3-Motor umgekehrt
12 D11 M1 Motor umgekehrt
13 digitale Ein-/Ausgangstifte D12
14 digitale Ein-/Ausgangstifte D13
15 A0 analoger Eingangspin
16 A1 analoger Eingangspin
17 A2 analoger Eingangspin
18 A3 analoger Eingangspin
19 A4-Analogeingangspin, auch als SDA-Pin für den I2C-Bus verwendet
20 A5-Analogeingangspin, auch als SCL-Pin für den I2C-Bus
21 5V 5V Stromversorgungsstifte
22 3,3 V 3,3 V Netzteil-Pin
23-GND-Erdungsstift
24 RESET-Reset-Pin
