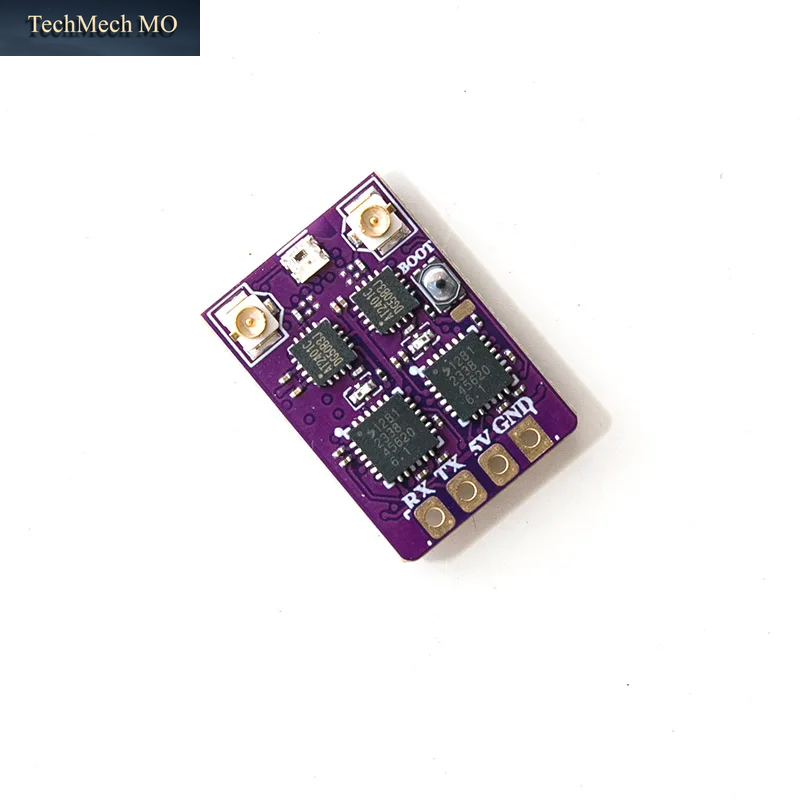

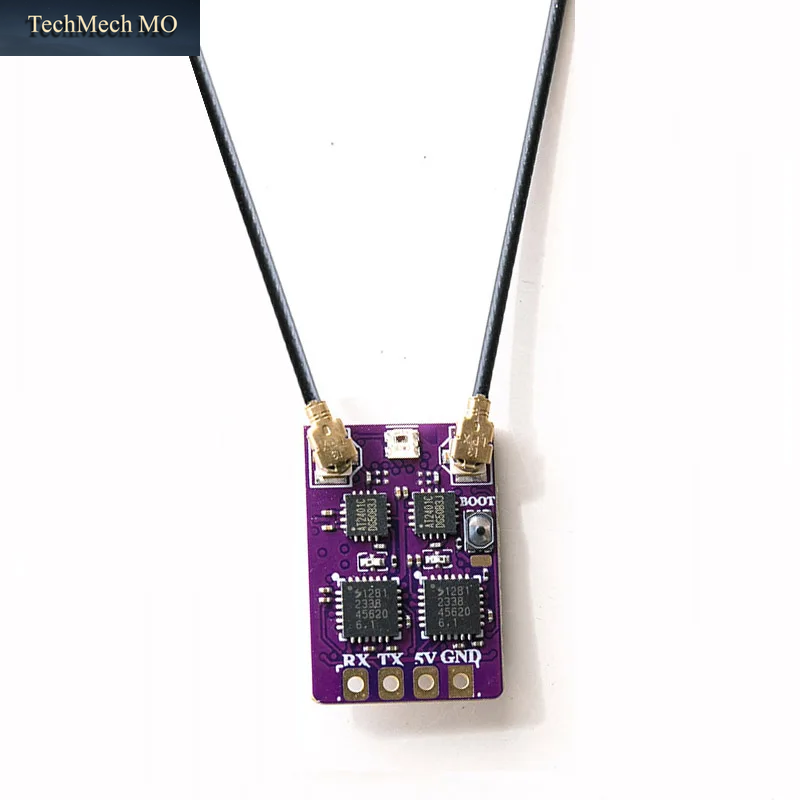

ELRS 2,4G Diversity Receiver Dual Antenne RX Integriertes TCXO Für FPV Freestyle RC Racing Long Range Drone Zubehör

Zusammenfassung

Der QITN ELRS 2.4G Diversity-Empfänger ist eine neue Generation eines echten Dual-Antennen-Diversity-Empfängersystems, das auf dem Open-Source-Projekt ExpressLRS basiert. ExpressLRS zeichnet sich durch große Reichweite, geringe Latenz, eine maximale Aktualisierungsrate von 1000 Hz und einen niedrigen Preis aus.

Der ELRS 2.4G Diversity-Empfänger verfügt über eine sinnvolle Anordnung von zwei Antennen für einen breiteren Signalempfang und eine stabilere Verbindung als herkömmliche Einzelantennen-Empfängersysteme. Er verwendet einen TCXO (temperaturkompensierter Quarzoszillator), um Frequenzverschiebungen durch Temperaturänderungen zu vermeiden, und die Telemetrie-Leistung beträgt bis zu 100 mW.

Spezifikationsparameter

Größe: 20mm*14mm

Gewicht: 1,1 g (nur RX)

Chips: ESP32-PICO-D4, SX1281

Quarzoszillator: TCXO

Frequenzband: 2,4 GHz ISM

Bildwiederholfrequenz: 25Hz-1000Hz

Eingangsspannung: 5V

Antennenanschluss: ipex1

Kontrollleuchte: RGB-Licht

TLM-Leistung: 20

Firmware: HappyModel EP Dual 2.4GHz RX 3.5.0

BAND：QITN FPV

Merkmal

1: WIFI-Firmware-Upgrade

2: ELRS Open-Source-Projekt, Fernsteuerung

3: Maximale Bildwiederholfrequenz von 1000 Hz

4: Zwei unabhängige HF-Empfangsverbindungen, echter Diversity-Empfänger

5: Die Verwendung eines temperaturkompensierten Quarzoszillators (TXCO), keine Angst vor Auswirkungen hoher oder niedriger Temperaturen, stabilere Leistung, auch wenn lange Arbeitsstunden nicht leicht zu Kontrollverlust führen

6: Eingebaute PA + LNA, bis zu 100 mW Telemetrieleistung

Verpackungsliste

1:QITN ELRS 2.4G Diversity-Empfänger

2: Schrumpfschlauch

3: 30 AWG Silikonkabel (1 Schwarz, 1 Rot, 1 Weiß, 1 Gelb)

4: 2,4-G-Empfangsantenne*2
