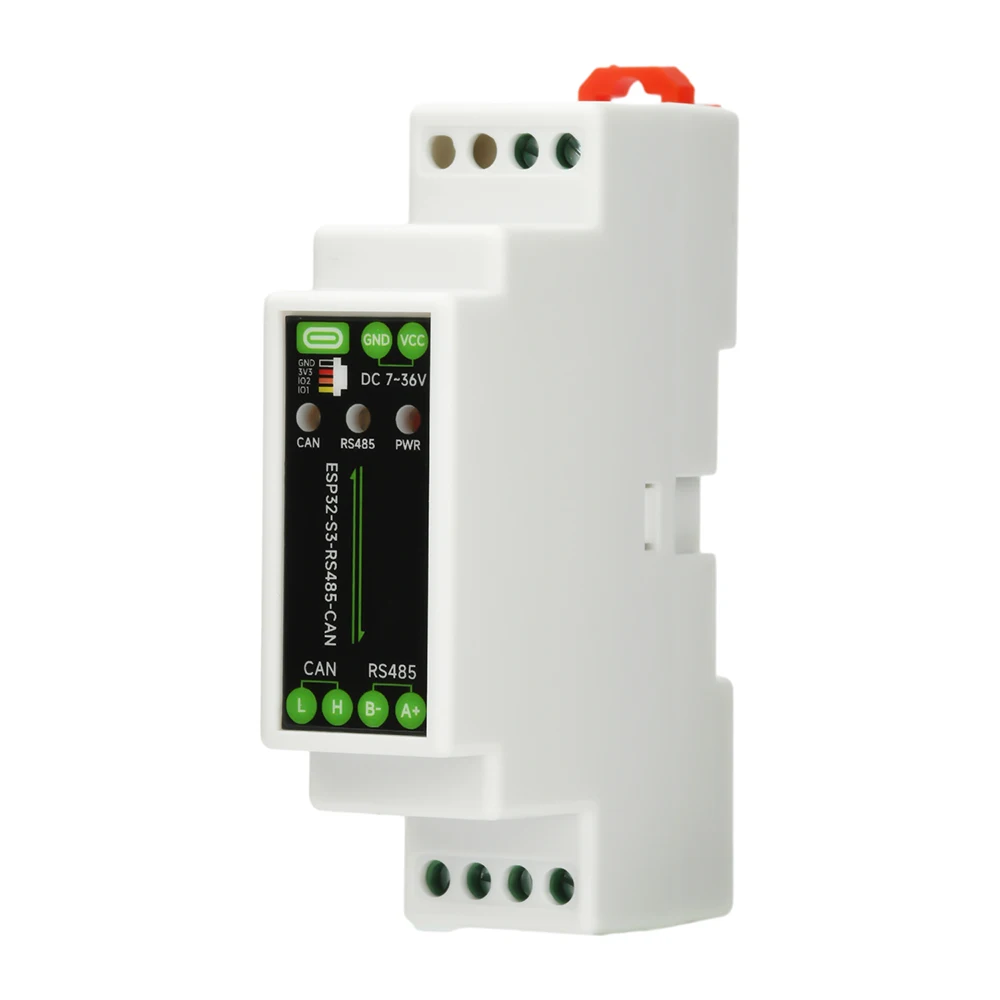

ESP32-S3-RS485-CAN 1-Kanal WLAN Bluetooth Relais Industriesteuerplatine RS485 CAN Kommunikator Typ C

Eigenschaften:

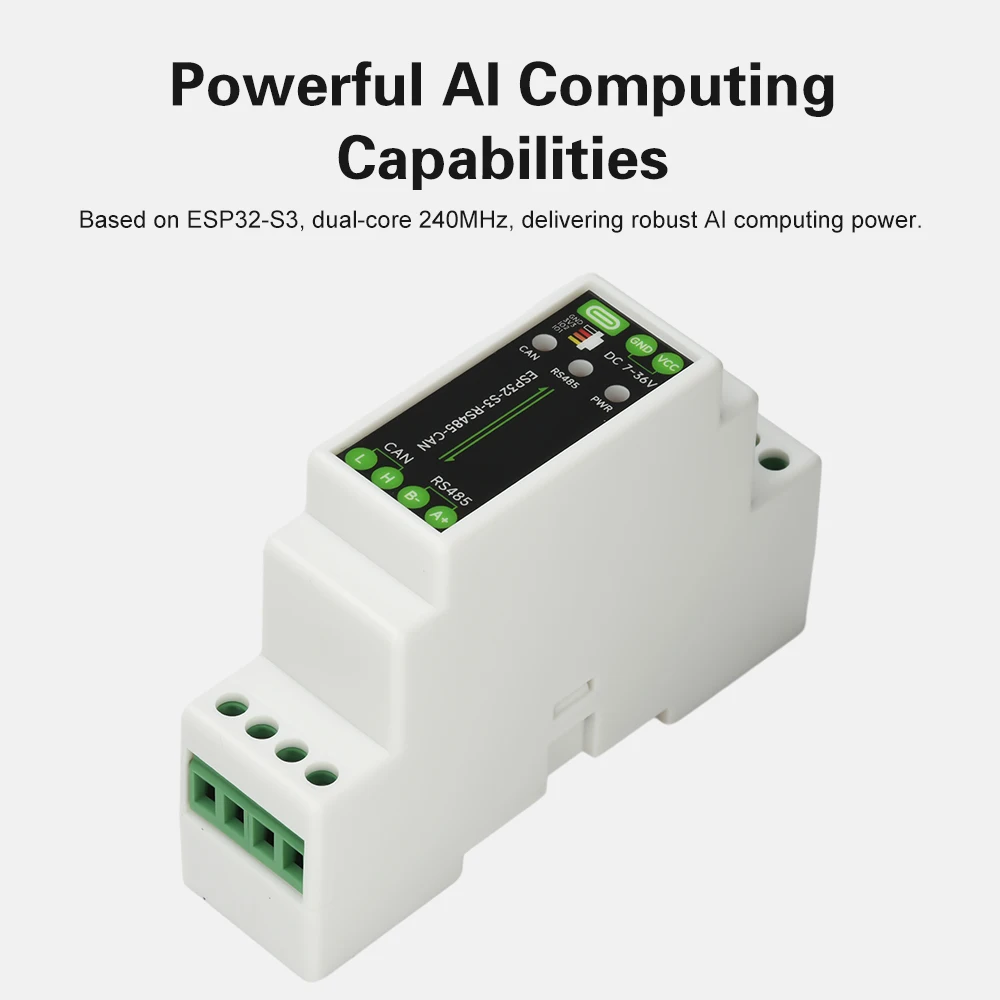

1.Basierend auf ESP32-S3, Dual-Core 240 MHz, leistungsstarke KI-Rechenleistung.

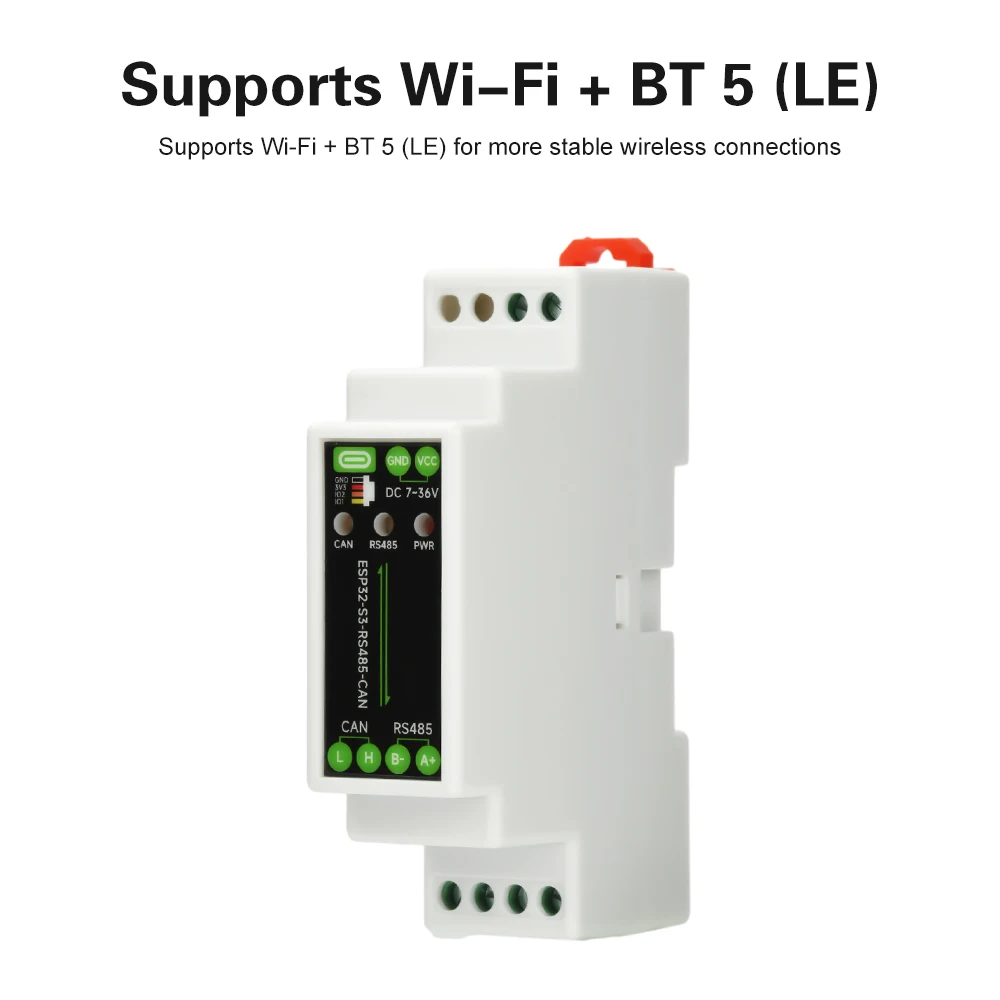

2.Unterstützt Wi-Fi+Bluetooth 5 (LE) für eine stabilere drahtlose Verbindung.

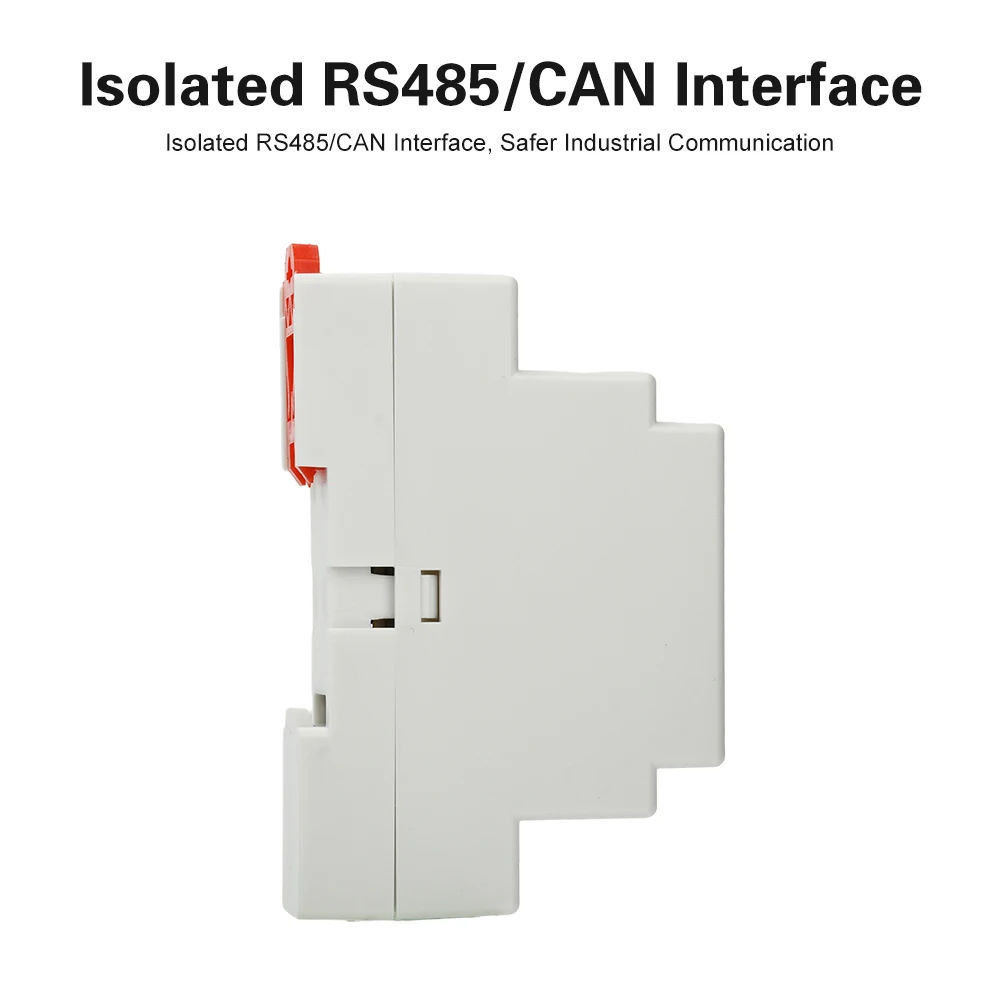

3.Isolierte RS485/CAN-Schnittstelle für sicherere industrielle Kommunikation.
4.Integrierte RS485- und CAN-Anzeigeleuchten zur einfachen Erfassung des Gerätestatus.
5.Das Gehäusedesign mit Führungsschiene ist einfach zu installieren und bietet starken Schutz.

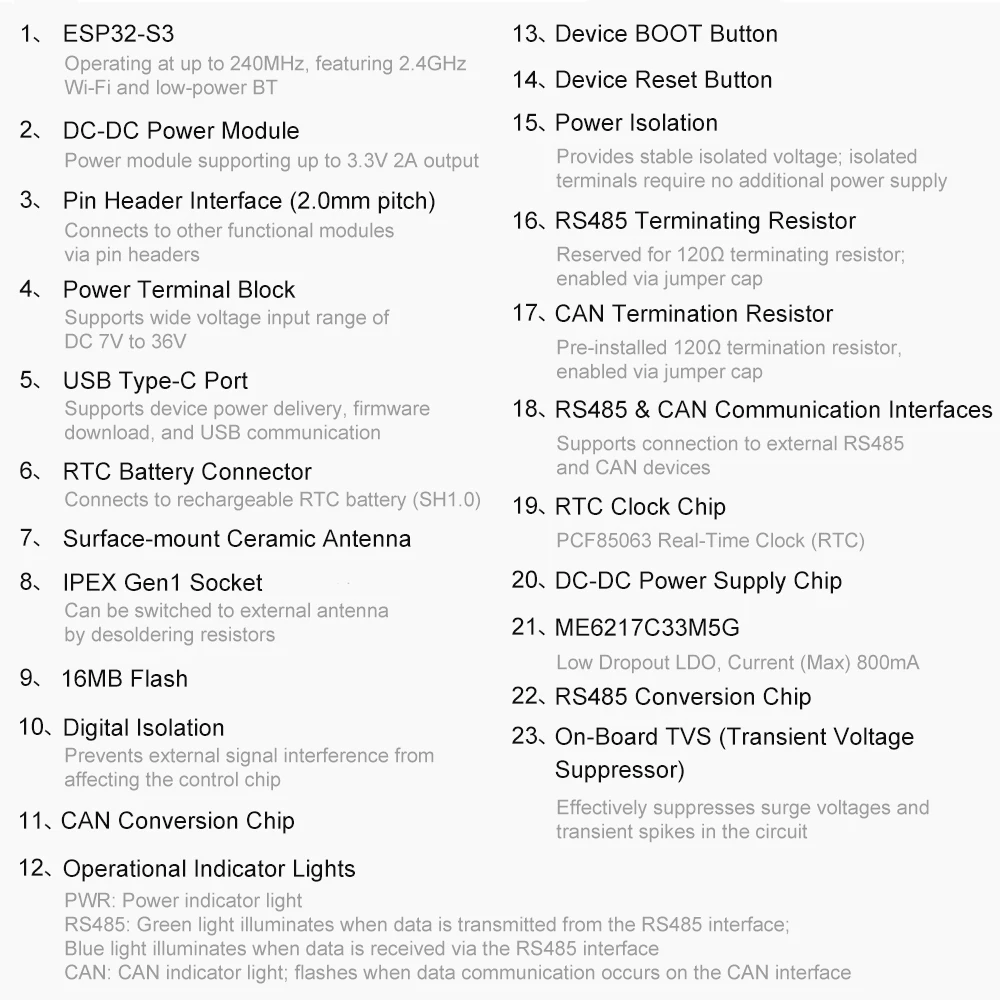

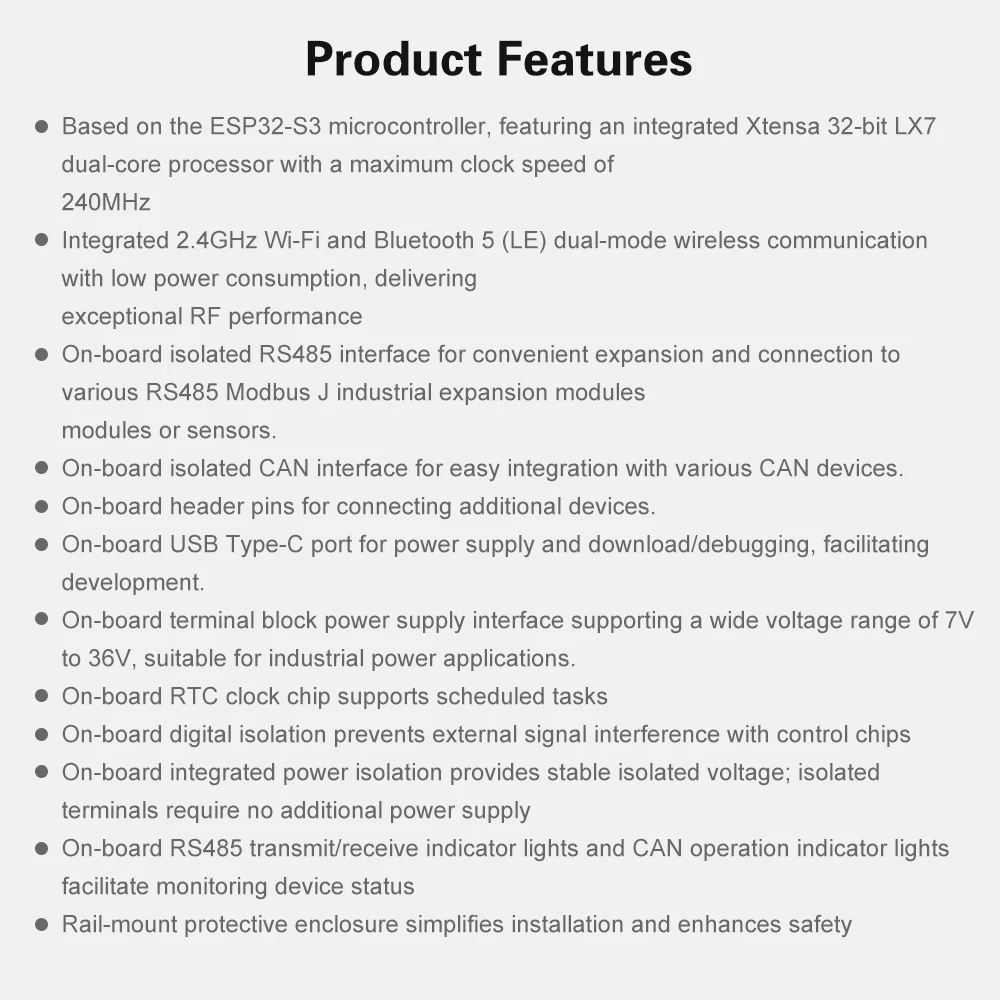

Produktmerkmale:
Basierend auf dem ESP32-S3 Mikrocontroller, mit integriertem Xtensa 32-Bit LX7 Dual-Core Prozessor, mit einer Taktrate von bis zu 240 MHz
Integriertes 2,4-GHz-WLAN und stromsparende Bluetooth BT 5 (LE) Dual-Mode-Funkkommunikation mit hervorragender HF-Leistung
Integrierte isolierte RS485-Schnittstelle, praktisch für externe Erweiterung und Zugriff auf verschiedene RS485-Modbus-Industrieerweiterungsmodule oder -sensoren
Integrierte isolierte CAN-Schnittstelle, praktisch für externe Erweiterung und Zugriff auf verschiedene CAN-Geräte

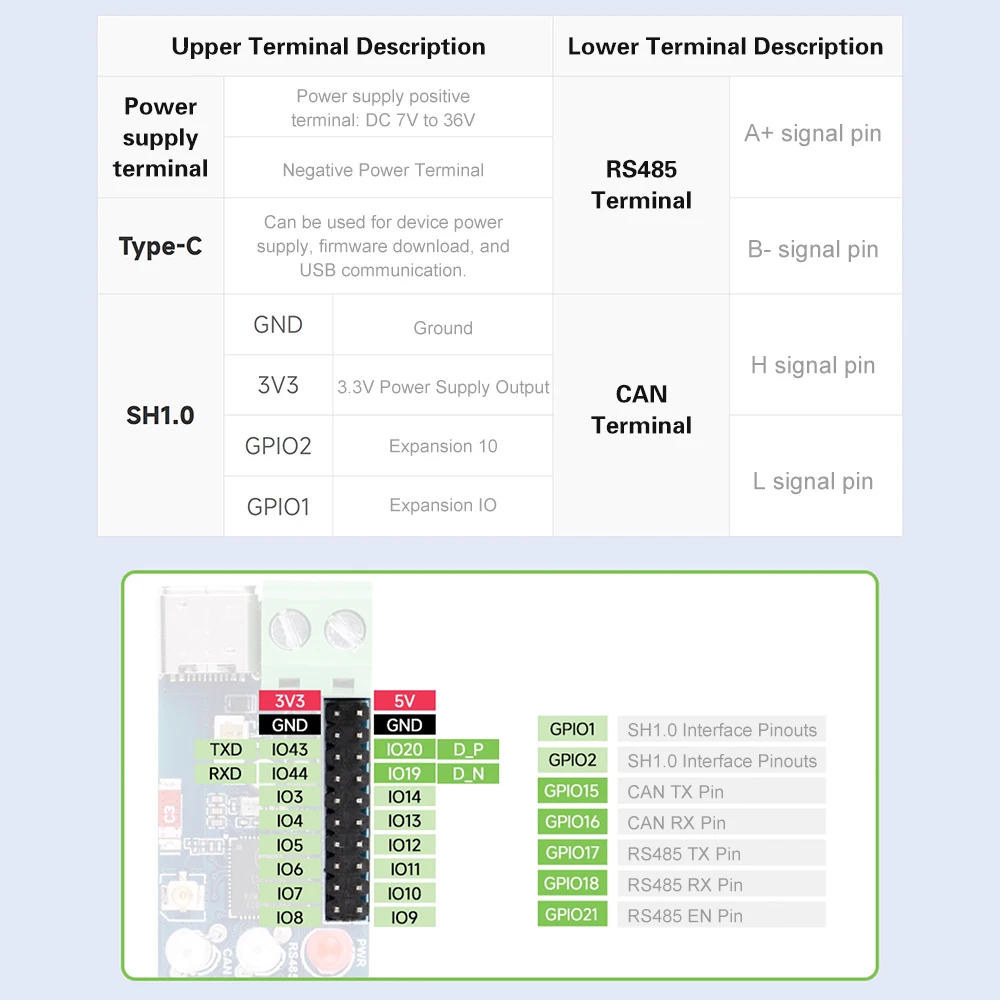

Integrierte Pin-Schnittstelle, die den Zugriff auf andere Geräte ermöglicht
Integrierte USB-Typ-C-Schnittstelle, kann zur Stromversorgung und zum Herunterladen von Debugging verwendet werden, praktisch für Entwicklung und Verwendung
Integrierte Stromversorgungsschnittstelle für die Verkabelungsklemme, die einen breiten Spannungsbereich von 7 V bis 36 V unterstützt und für den industriellen Einsatz als Stromversorgung geeignet ist
Integrierter RTC-Taktchip, der zeitgesteuerte Aufgaben unterstützt
Integrierte digitale Isolierung zur Vermeidung externer Signalstörungen mit dem Steuerchip
Die integrierte Leistungsisolierung an Bord kann eine stabile Isolationsspannung bereitstellen, und das Isolationsende erfordert keine zusätzliche Stromversorgung

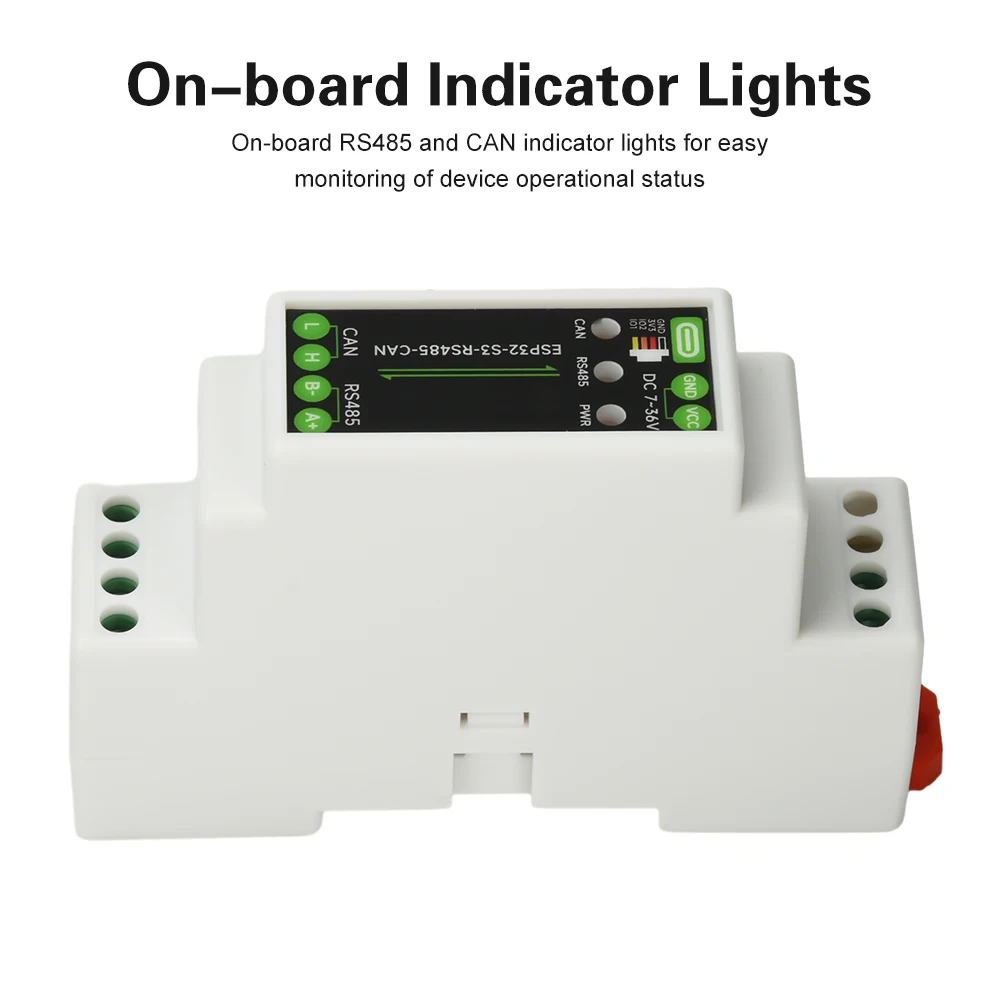

Integrierte RS485-Transceiver-Anzeigeleuchte und CAN-Arbeitsanzeigeleuchte, praktisch zur Erkennung des Betriebsstatus des Geräts

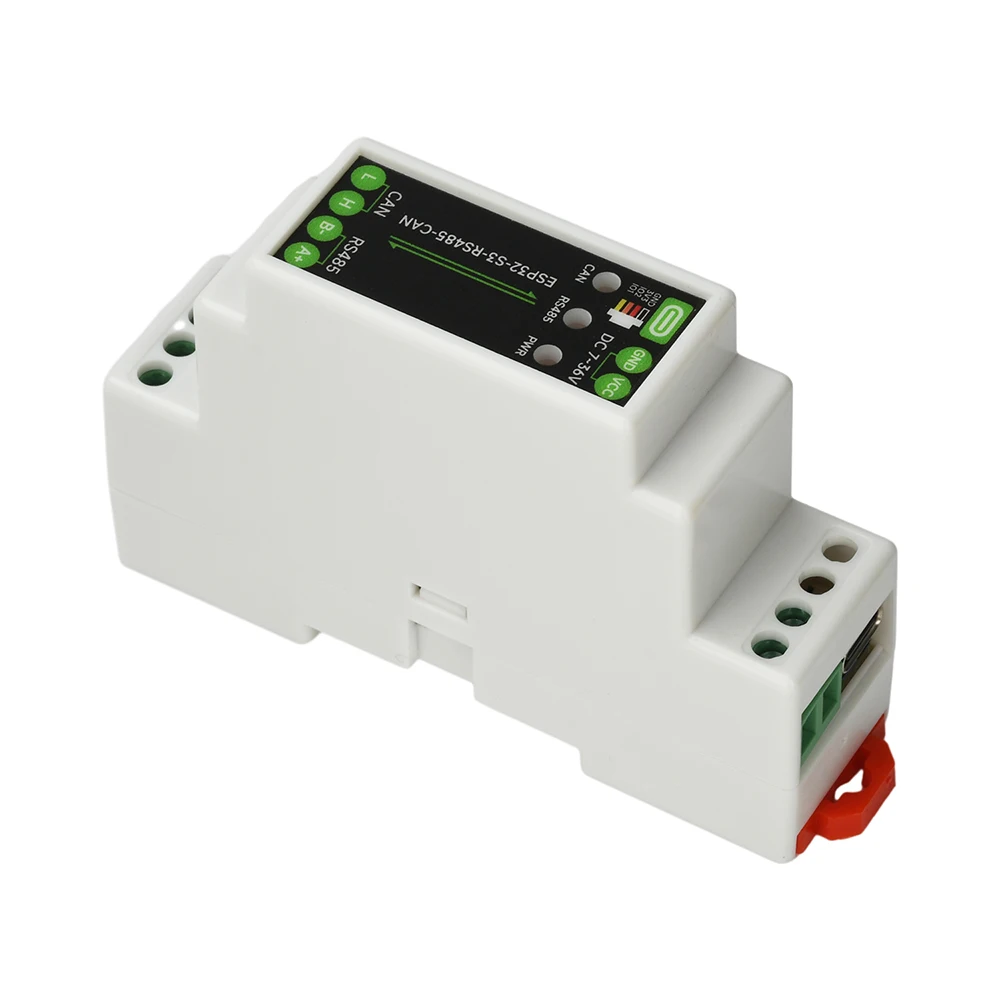

Schutzgehäuse vom Schienentyp, einfach zu installieren und zu verwenden, mit einem Gehäuse für mehr Sicherheit

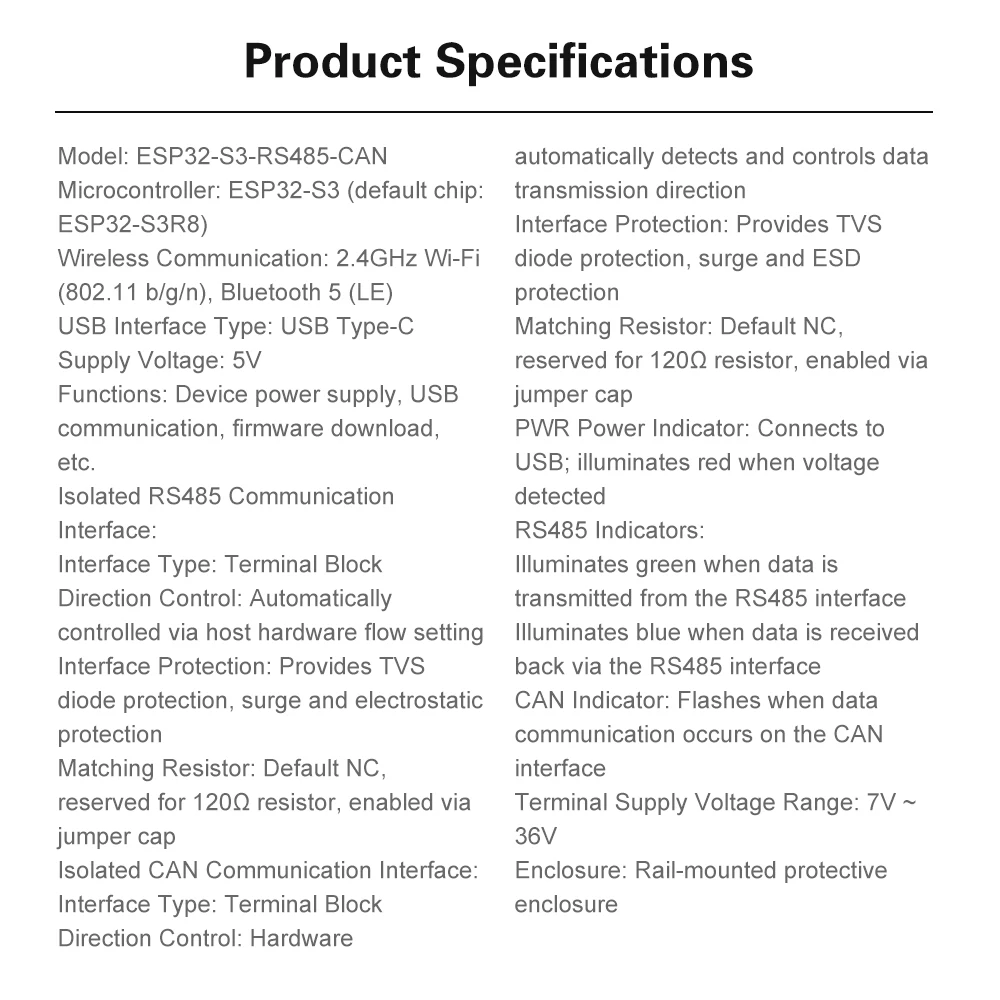

Parameter:
Modell: ESP32-S3-RS485-CAN
Mikrocontroller: ESP32-S3 (Standard-ESP32-S3R8-Chip)
Drahtlose Kommunikation: 2,4 GHz Wi-Fi (802.11 b/g/n), Bluetooth 5 (LE)
USB-Schnittstellenform: USB Typ-C
Versorgungsspannung: 5V
Funktion: Stromversorgung des Geräts, USB-Kommunikation, Firmware-Download usw
Isolationstyp RS485-Kommunikationsschnittstelle:

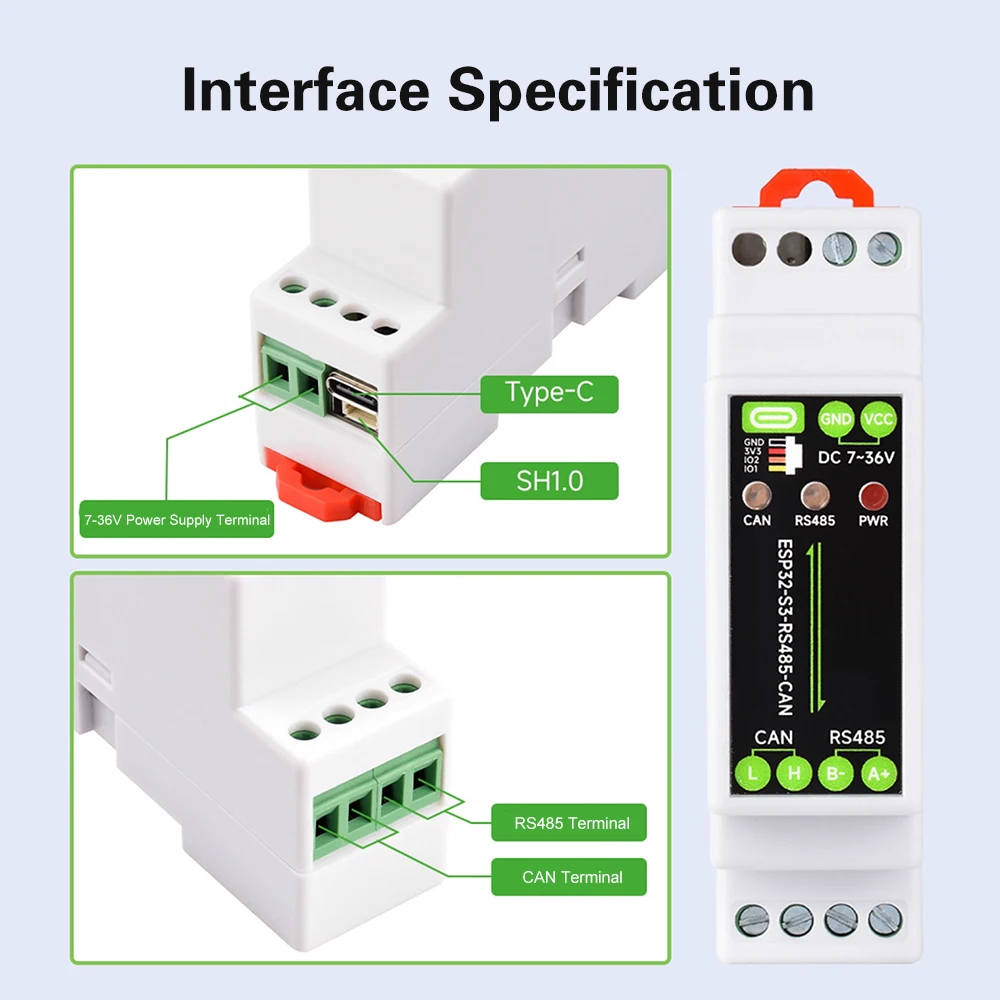

Schnittstellenform: Klemmenblock
Richtungssteuerung: Automatische Steuerung durch die Einstellung des Hauptsteuerungs-Hardware-Flusses
Schnittstellenschutz: Bietet TVS-Röhrenschutz, Überspannungs- und elektrostatischen Schutz
Anpassungswiderstand: Standard NC, reservierter 120R-Anpassungswiderstand, kann durch Jumperkappe aktiviert werden
Isolationstyp CAN-Kommunikationsschnittstelle:
Schnittstellenform: Klemmenblock
Richtungssteuerung: Die Hardware identifiziert und steuert automatisch die Richtung der Datenübertragung
Schnittstellenschutz: Bietet TVS-Röhrenschutz, Überspannungs- und elektrostatischen Schutz
Anpassungswiderstand: Standard NC, reservierter 120R-Anpassungswiderstand, kann durch Jumperkappe aktiviert werden
PWR-Stromanzeigeleuchte: An USB angeschlossen, rotes Licht leuchtet, wenn Spannung erkannt wird

RS485-Anzeigeleuchte:
Wenn Daten über die RS485-Schnittstelle gesendet werden, leuchtet das grüne Licht auf
Wenn Daten von der RS485-Schnittstelle zurückgesendet werden, leuchtet das blaue Licht auf
CAN-Anzeigeleuchte: Blinkt, wenn Datenkommunikation über die CAN-Schnittstelle erfolgt
Terminal-Stromversorgungsbereich: 7V~36V
Schale: Schutzschale vom Schienentyp

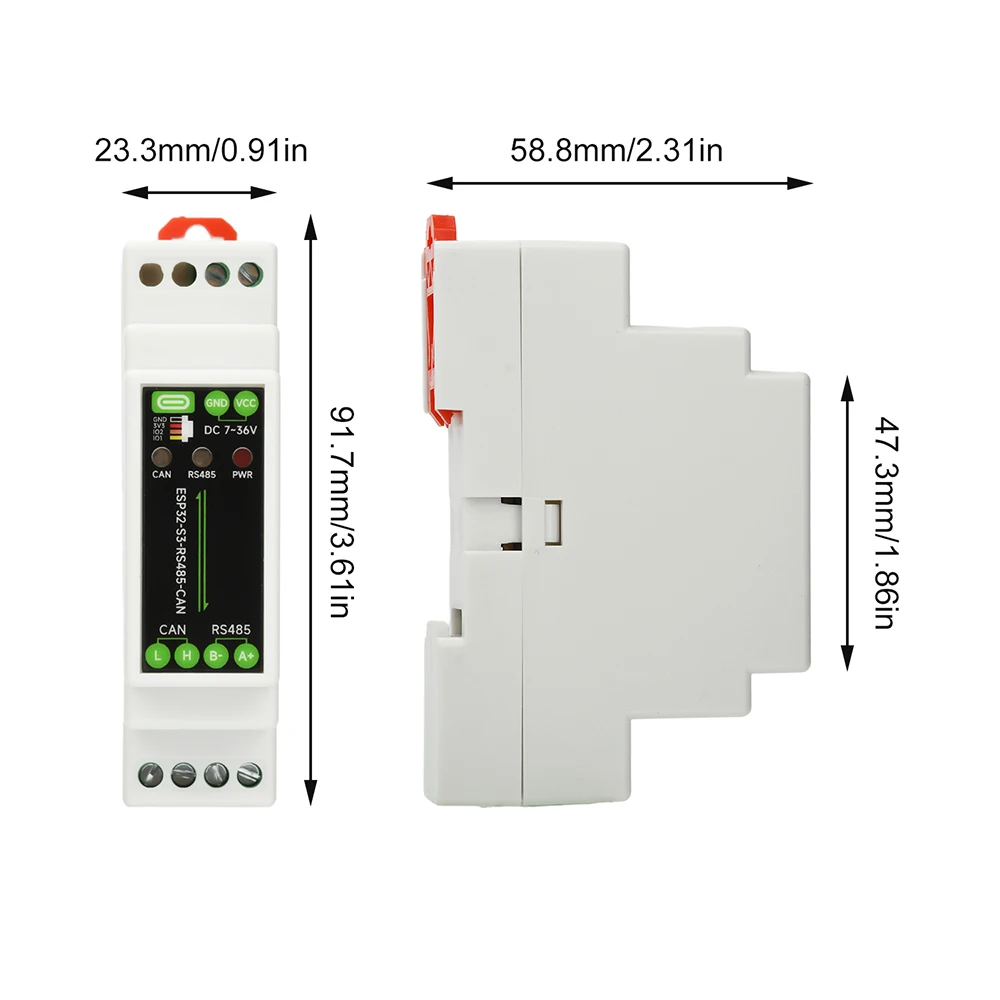

Größe: 91,6 × 23,3 × 58,7 (mm)

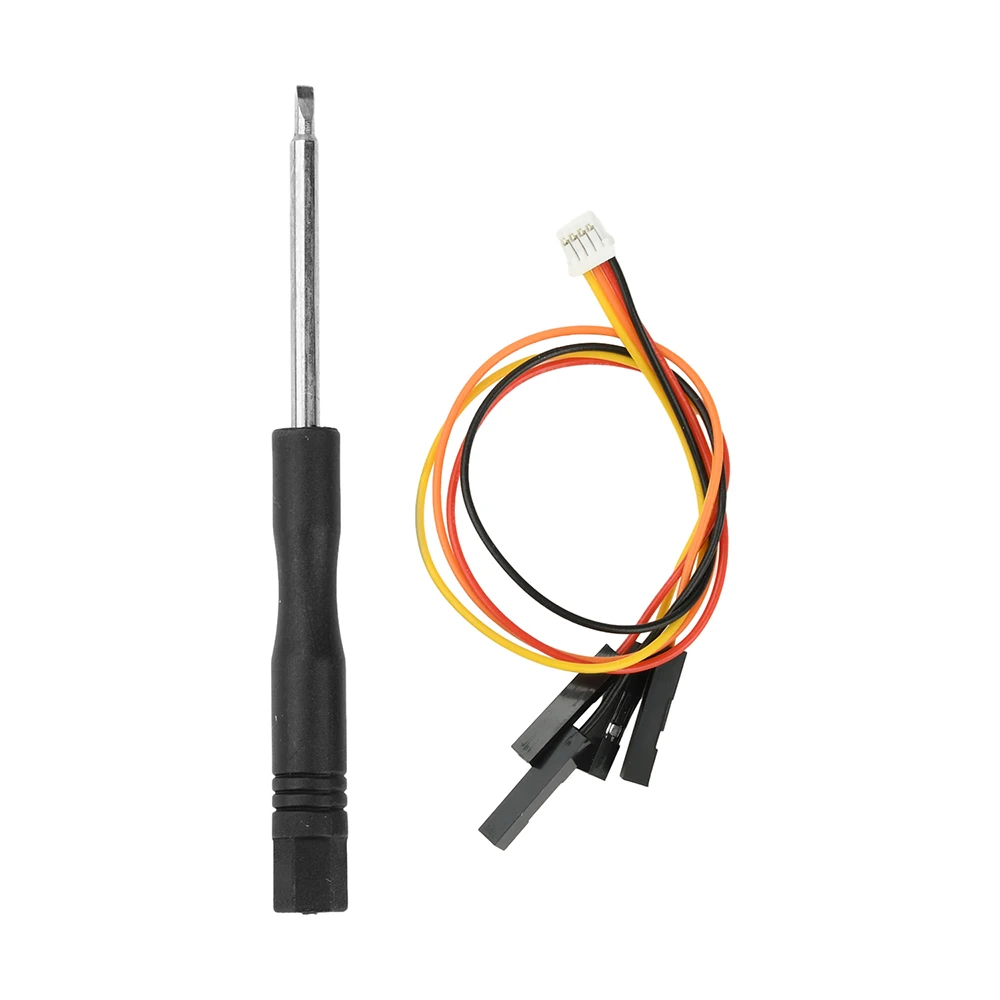

Paket beinhaltet:
ESP32-S3-RS485-CAN × 1 Stück
SH1.0 4PIN Anschlusskabel ca. 150mm x 1
Schraubendreher x 1
