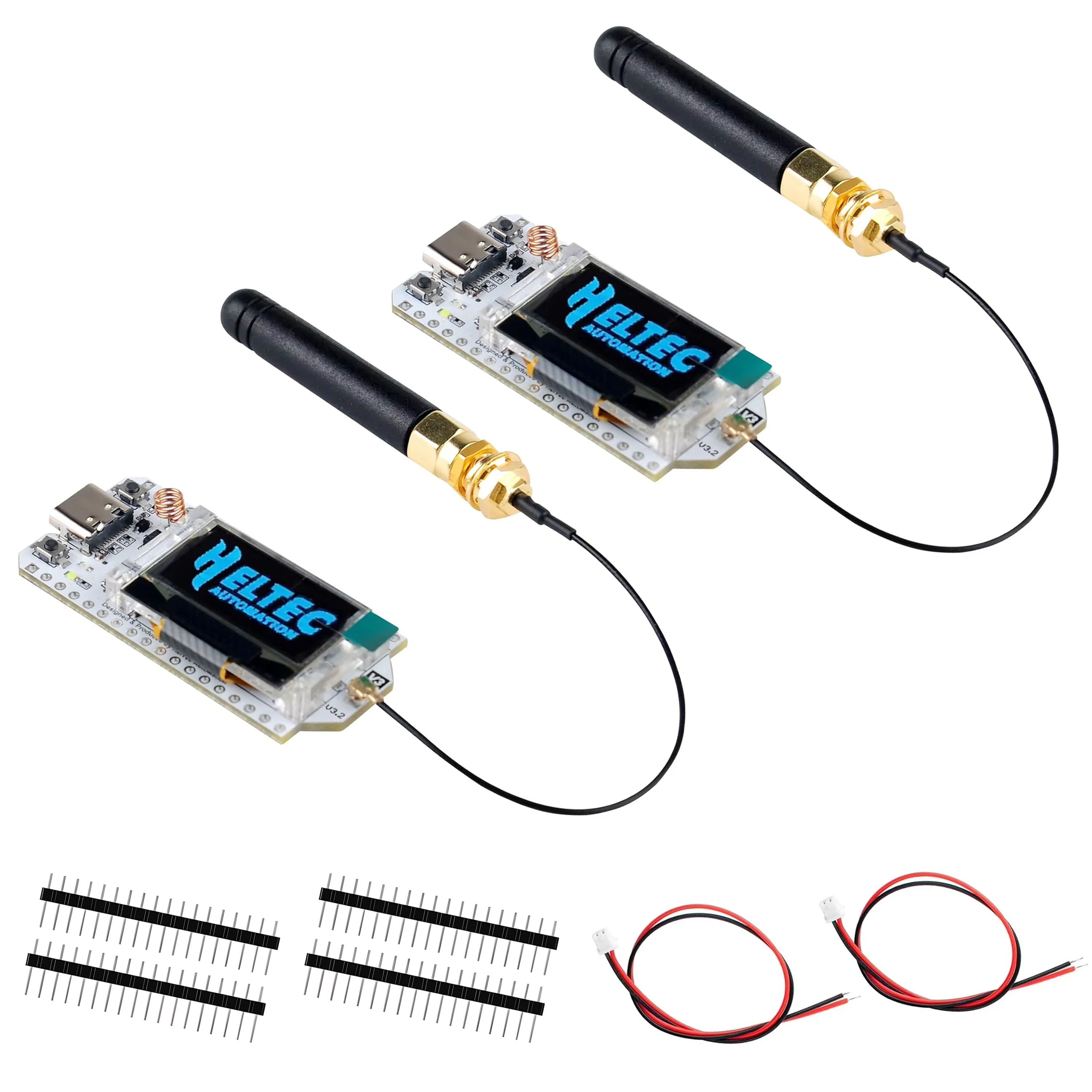

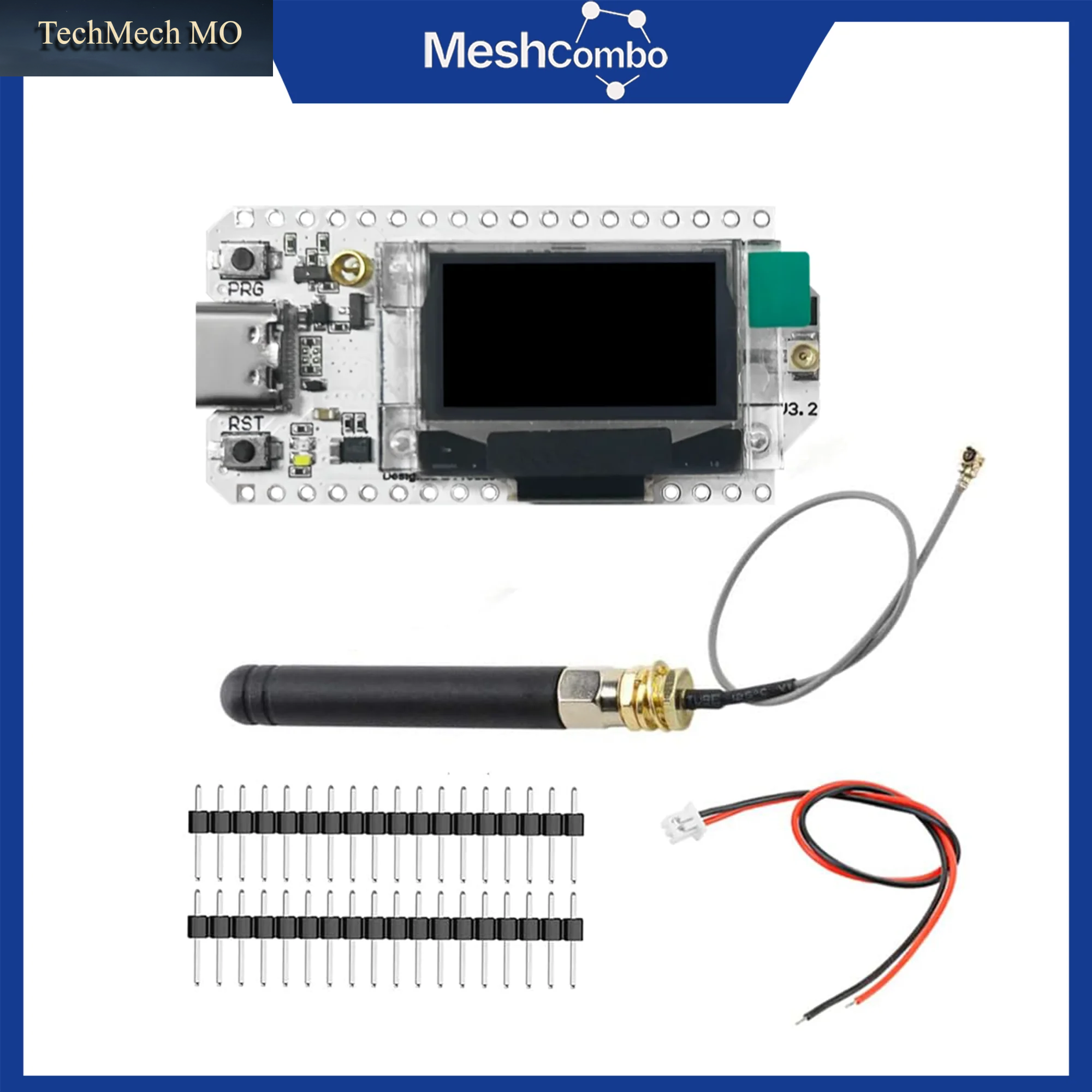

Heltec Lora 32 V3 ESP32 Entwicklungsboard Wifi+Ble SX1262 Lora32 0,96-Zoll Oled-Displaymodul 915Mhz Antenne Für Arduino Iot

  • SKU: N/A
Heltec Lora 32 V3 ESP32 Entwicklungsboard Wifi+Ble SX1262 Lora32 0,96-Zoll Oled-Displaymodul 915Mhz Antenne Für Arduino Iot
Roll over image to zoom in
Click to open expanded view

Price range: 78,99 € through 119,99 €

Sold By: MostiOne Team
Clear
SKU: N/A Categories: , ,

Dokumente & Ressourcen

Spezifikationen

Parameter

Beschreibung

Master-Chip

ESP32-S3FN8 (Xtensa® 32-Bit lx7 Dual-Core-Prozessor)

LoRa-Node-Chip

SX1262

USB-zu-Seriell-Chip

CP2102

Frequenz

433~510MHz,
863~928MHz

Max. Sendeleistung

21±1dBm

Max. Empfangsempfindlichkeit

-134dBm bei SF12 BW=125KHz

Wi‑Fi

802.11 b/g/n, bis zu 150 Mbit/s

Bluetooth

Bluetooth 5 (LE)

Hardware-Ressourcen

7*ADC1 + 2*ADC2;
7*Touch;
3*UART;
2*I2C;
2*SPI; usw.

Speicher

384 KB ROM;
512 KB SRAM;
16 KB RTC-SRAM;
8 MB SiP-Flash

Schnittstelle

Typ-C-USB;
2*1,25 Lithium-Batterie-Schnittstelle;
LoRa ANT (IPEX1.0);
2*18*2,54 Stiftleiste

Batterie

3,7-V-Lithiumbatterie-Stromversorgung und -Ladung

Betriebstemperatur

-20 ~ 70 ℃

Abmessungen

50.2 * 25.5* 10.2 mm

Hauptmerkmale

  • Mikroprozessor: ESP32-S3FN8 (Xtensa® 32-Bit LX7 Dual-Core-Prozessor, fünfstufige Pipeline-Rack-Struktur, Frequenz bis zu 240 MHz).

  • SX1262 LoRa-Node-Chip.

  • Typ-C-USB-Schnittstelle mit vollständigem Spannungsregler, ESD-Schutz, Kurzschlussschutz, HF-Abschirmung und anderen Schutzmaßnahmen.

  • Integrierte SH1.25-2-Batterieschnittstelle, integriertes Lithium-Batteriemanagementsystem (Lade- und Entlademanagement, Überladeschutz, Batterieleistungserkennung, automatische Umschaltung von USB/Batterieleistung).

  • Das integrierte 0,96-Zoll-OLED-Display mit 128*64 Punktmatrix kann zur Anzeige von Debugging-Informationen, Batterieleistung und anderen Informationen verwendet werden.

  • Integriertes WiFi, LoRa, Bluetooth, drei Netzwerkverbindungen, integriertes Wi-Fi, dedizierte 2,4-GHz-Metallfederantenne für Bluetooth, reservierte IPEX-Schnittstelle (U.FL) für LoRa-Nutzung.

  • Integrierter CP2102-USB-zu-Seriell-Port-Chip, praktisch für das Herunterladen von Programmen und das Drucken von Debugging-Informationen.

  • Unterstützen Sie die Arduino-Entwicklungsumgebung.

  • Mit gutem HF-Schaltungsdesign und Low-Power-Design.

Abmessungen

FAQ

1.Kann die integrierte 2,4-GHz-Antenne ausgetauscht werden?
Bei der 2,4-GHz-Antenne handelt es sich um eine Federantenne, und es gibt keine zusätzliche Schnittstelle auf der Platine
2,4-GHz-Funksignale.

2.Können WLAN und Bluetooth des ESP32 gleichzeitig verwendet werden?
Nein, der WiFi LoRa 32 verfügt nicht über ein externes PSRAM. Wenn Ihre Anwendung gleichzeitig Bluetooth und Wi-Fi verwenden muss, können Sie sich dieses Produkt ansehen: Heltec Wireless Bridge.

3.Welche Entwicklungsmethoden werden unterstützt?

  • Arduino

  • Micro Python

  • Platform.io

  • Espressif IDE

Wir empfehlen dringend die Verwendung von Arduino. Wir bieten umfassenden technischen Support und stellen vollständigen LoRaWAN-Code für das ESP32 Arduino Framework zur Verfügung.

4.Welcher Batterieanschlusstyp ist das?

Sie können diese Art von Buchse finden, indem Sie nach „SH1.25 x 2“ suchen.

5.Kann ich eine Version ohne OLED-Display bestellen?

Natürlich können Sie sich an uns wenden Verkaufspersonal und teilen Sie uns Ihre Ideen mit.

6.Ist der V2-Code mit V3 kompatibel?

Nein, die MCU ist anders.

7. Der Meshtastic-Bildschirm hat ein Problem mit dem digitalen Frontend?

Das wird durch die Meshtastic-Einstellung verursacht. Das Ändern des Standardbildschirms auf SSD1306 kann das Problem lösen.

Die konkreten Schritte sind wie folgt:

„Funkkonfiguration“→„Anzeige“→„OLED-Autodetektion überschreiben“→„SSD1306“

Additional information

Farbe

2Pcs, 1Pc
Paket

863-928Mhz
